OPEL INSIGNIA 2015.5 Uporabniški priročnik

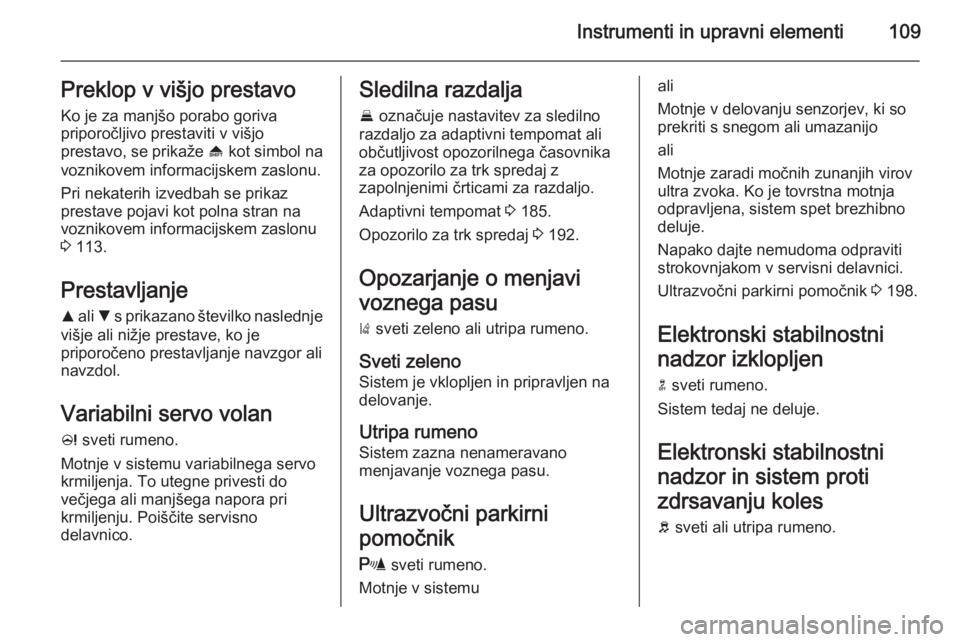

Instrumenti in upravni elementi109Preklop v višjo prestavoKo je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, se prikaže [ kot simbol na
voznikovem informacijskem zaslonu.
Pri nekaterih izvedbah se prikaz
prestave pojavi kot polna stran na
voznikovem informacijskem zaslonu
3 113.
Prestavljanje
R ali S s prikazano številko naslednje
višje ali nižje prestave, ko je
priporočeno prestavljanje navzgor ali
navzdol.
Variabilni servo volan
c sveti rumeno.
Motnje v sistemu variabilnega servo
krmiljenja. To utegne privesti do
večjega ali manjšega napora pri
krmiljenju. Poiščite servisno
delavnico.Sledilna razdalja
E označuje nastavitev za sledilno
razdaljo za adaptivni tempomat ali
občutljivost opozorilnega časovnika
za opozorilo za trk spredaj z
zapolnjenimi črticami za razdaljo.
Adaptivni tempomat 3 185.
Opozorilo za trk spredaj 3 192.
Opozarjanje o menjavi
voznega pasu
) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na
delovanje.
Utripa rumeno
Sistem zazna nenameravano
menjavanje voznega pasu.
Ultrazvočni parkirni
pomočnik
r sveti rumeno.
Motnje v sistemuali
Motnje v delovanju senzorjev, ki so prekriti s snegom ali umazanijo
ali
Motnje zaradi močnih zunanjih virov
ultra zvoka. Ko je tovrstna motnja
odpravljena, sistem spet brezhibno
deluje.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Ultrazvočni parkirni pomočnik 3 198.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles
b sveti ali utripa rumeno.

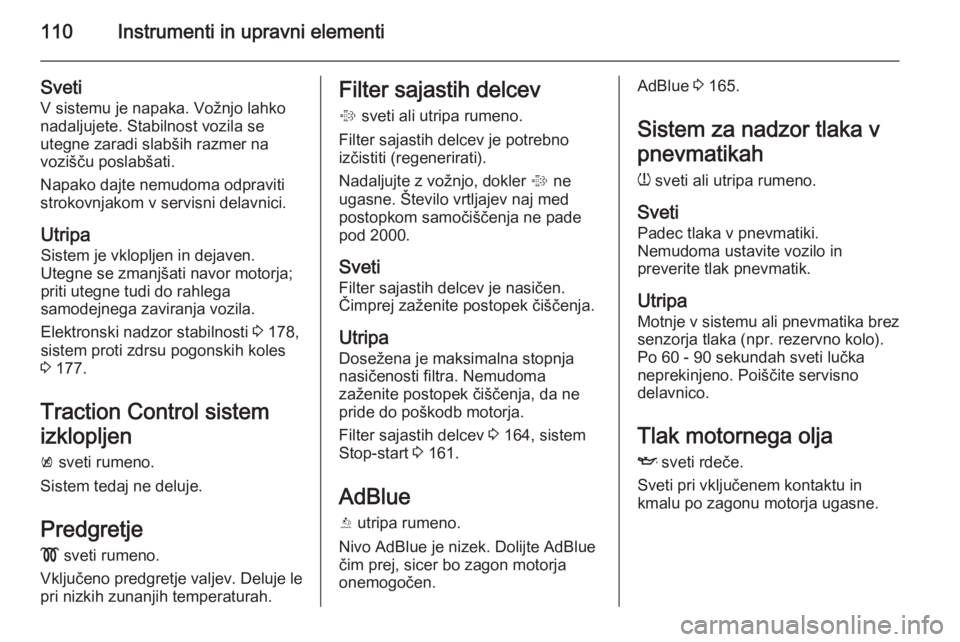

110Instrumenti in upravni elementi
Sveti
V sistemu je napaka. Vožnjo lahko
nadaljujete. Stabilnost vozila se
utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti
strokovnjakom v servisni delavnici.
Utripa Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Elektronski nadzor stabilnosti 3 178,
sistem proti zdrsu pogonskih koles
3 177.
Traction Control sistem
izklopljen
k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.Filter sajastih delcev
% sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 164, sistem
Stop-start 3 161.
AdBlue
Y utripa rumeno.
Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.AdBlue 3 165.
Sistem za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa
Motnje v sistemu ali pnevmatika brez senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.

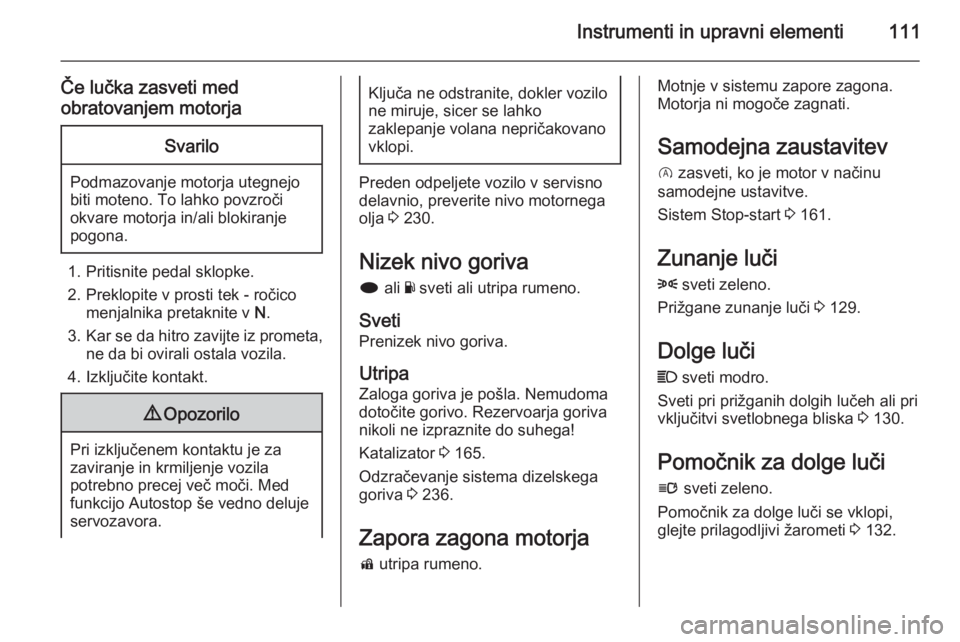

Instrumenti in upravni elementi111
Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 230.
Nizek nivo goriva
i ali Y sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa Zaloga goriva je pošla. Nemudomadotočite gorivo. Rezervoarja goriva nikoli ne izpraznite do suhega!
Katalizator 3 165.
Odzračevanje sistema dizelskega goriva 3 236.
Zapora zagona motorja d utripa rumeno.
Motnje v sistemu zapore zagona.
Motorja ni mogoče zagnati.
Samodejna zaustavitev
D zasveti, ko je motor v načinu
samodejne ustavitve.
Sistem Stop-start 3 161.
Zunanje luči 8 sveti zeleno.
Prižgane zunanje luči 3 129.
Dolge luči
C sveti modro.
Sveti pri prižganih dolgih lučeh ali pri
vključitvi svetlobnega bliska 3 130.
Pomočnik za dolge luči
l sveti zeleno.
Pomočnik za dolge luči se vklopi,
glejte prilagodljivi žarometi 3 132.

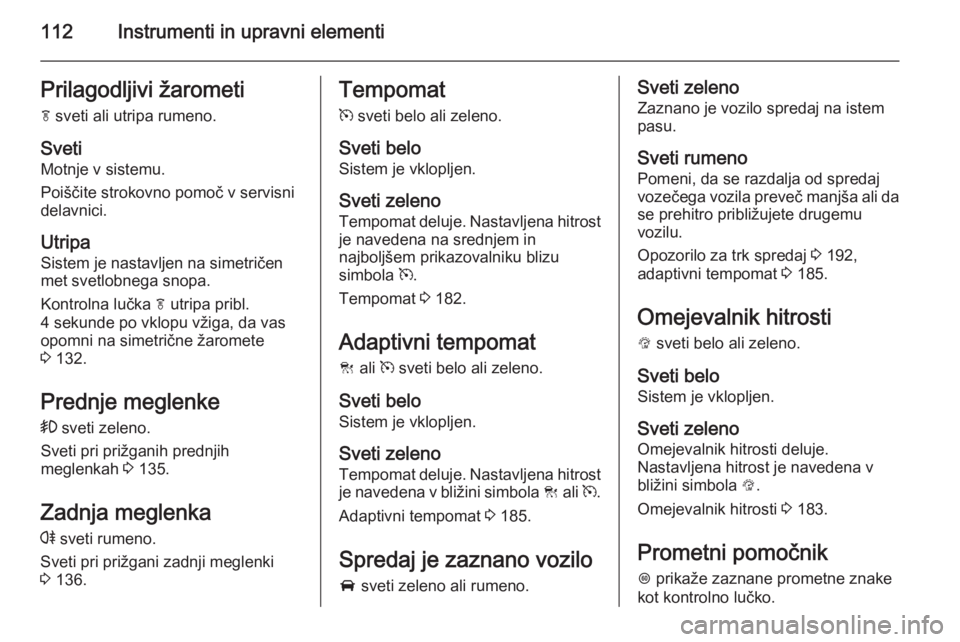

112Instrumenti in upravni elementiPrilagodljivi žarometif sveti ali utripa rumeno.
Sveti Motnje v sistemu.
Poiščite strokovno pomoč v servisni delavnici.
Utripa Sistem je nastavljen na simetričenmet svetlobnega snopa.
Kontrolna lučka f utripa pribl.
4 sekunde po vklopu vžiga, da vas
opomni na simetrične žaromete
3 132.
Prednje meglenke > sveti zeleno.
Sveti pri prižganih prednjih
meglenkah 3 135.
Zadnja meglenka r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 136.Tempomat
m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno
Tempomat deluje. Nastavljena hitrost je navedena na srednjem in
najboljšem prikazovalniku blizu
simbola m.
Tempomat 3 182.
Adaptivni tempomat
C ali m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno
Tempomat deluje. Nastavljena hitrost je navedena v bližini simbola C ali m.
Adaptivni tempomat 3 185.
Spredaj je zaznano vozilo A sveti zeleno ali rumeno.Sveti zeleno
Zaznano je vozilo spredaj na istem
pasu.
Sveti rumeno Pomeni, da se razdalja od spredaj
vozečega vozila preveč manjša ali da
se prehitro približujete drugemu
vozilu.
Opozorilo za trk spredaj 3 192,
adaptivni tempomat 3 185.
Omejevalnik hitrosti
L sveti belo ali zeleno.
Sveti belo Sistem je vklopljen.
Sveti zeleno
Omejevalnik hitrosti deluje.
Nastavljena hitrost je navedena v
bližini simbola L.
Omejevalnik hitrosti 3 183.
Prometni pomočnik L prikaže zaznane prometne znake
kot kontrolno lučko.

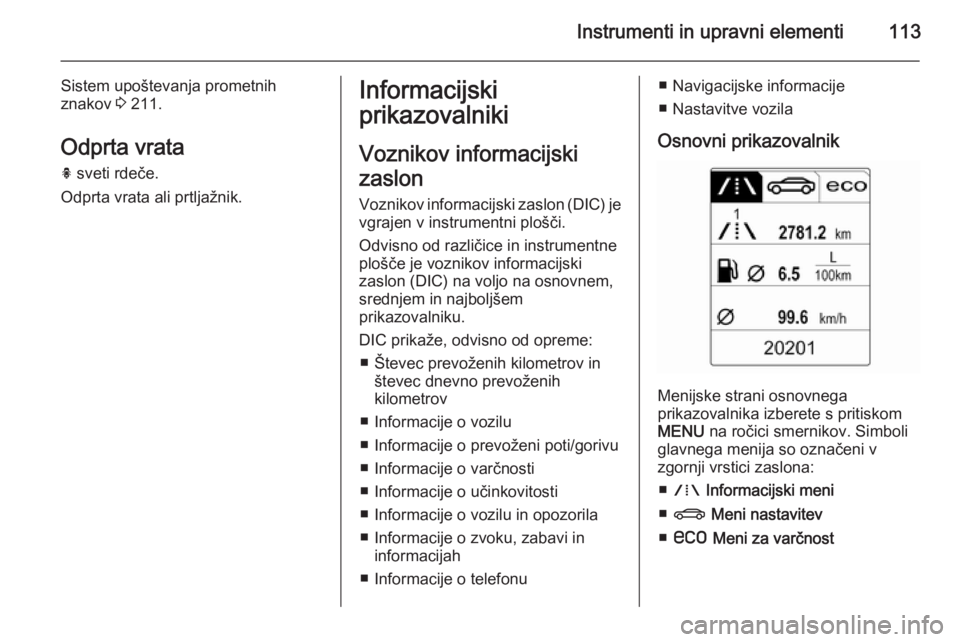

Instrumenti in upravni elementi113
Sistem upoštevanja prometnih
znakov 3 211.
Odprta vrata h sveti rdeče.
Odprta vrata ali prtljažnik.Informacijski
prikazovalniki
Voznikov informacijski
zaslon
Voznikov informacijski zaslon (DIC) je
vgrajen v instrumentni plošči.
Odvisno od različice in instrumentne
plošče je voznikov informacijski
zaslon (DIC) na voljo na osnovnem,
srednjem in najboljšem
prikazovalniku.
DIC prikaže, odvisno od opreme: ■ Števec prevoženih kilometrov in števec dnevno prevoženih
kilometrov
■ Informacije o vozilu
■ Informacije o prevoženi poti/gorivu
■ Informacije o varčnosti
■ Informacije o učinkovitosti
■ Informacije o vozilu in opozorila
■ Informacije o zvoku, zabavi in informacijah
■ Informacije o telefonu■ Navigacijske informacije
■ Nastavitve vozila
Osnovni prikazovalnik
Menijske strani osnovnega
prikazovalnika izberete s pritiskom
MENU na ročici smernikov. Simboli
glavnega menija so označeni v
zgornji vrstici zaslona:
■ W Informacijski meni
■ X Meni nastavitev
■ s Meni za varčnost

114Instrumenti in upravni elementi
Nekatere izpisane funkcije se
razlikujejo v odvisnosti od mirovanja
ali premikanja vozila; nekatere
funkcije so dejavne le med vožnjo.
Osebne nastavitve vozila 3 125.
Pomnilnik nastavitev 3 24.
Izbiranje menijev (izbirnikov) in funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med glavnimi meniji ali za
vrnitev iz podmenija v nadrejeni meni
pritiskajte MENU.
Zavrtite nastavitveno kolesce, da
izberete podstran glavnega menija ali
nastavite številsko vrednost.
Pritisnite gumb SET/CLR za izbiro in
potrditev funkcije.
Obvestila vozila in servisa se po
potrebi prikažejo v DIC. Potrdite
obvestila s pritiskom na gumb
SET/CLR . Opozorila in obvestila o
vozilu 3 122.
Srednji in najboljši prikazovalnik Menijske strani so označene s
pritiskom p na volanu. Pritisnite Q ali
P , da izberete meni. Pritisnite 9 za
potrditev. Izberete lahko te strani menija:
■ Informacijski meni
■ Meni za učinkovitost
■ Meni za zvok
■ Meni telefona
■ Navigacijski meni
■ Meni nastavitev
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Najboljša instrumentna plošča je
lahko prikazana v načinih Sport in
Tour. Upoštevajte nadaljevanje: Meni
Nastavitve, teme prikazovalnika.

Instrumenti in upravni elementi115
Osebne nastavitve vozila 3 125.
Pomnilnik nastavitev 3 24.
Izbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije je mogoče izbrati z
gumbi desno od volana.
Pritisnite p, da odprete glavno
menijsko stran.
Izberite glavno menijsko stran z Q ali
P .
Potrdite glavno menijsko stran z 9.
Ko je izbrana glavna menijska stran,
pritisnite Q ali P, da izberete
podstrani.
Pritisnite q, da odprete naslednjo
mapo izbrane podstrani.
Pritisnite Q ali P, da izberete
funkcije ali da po potrebi nastavite
številsko vrednost.
Pritisnite gumb 9 za izbiro in
potrditev funkcije.
Če voznikov informacijski zaslon
(DIC) zahteva od voznika, da potrdi
funkcijo ali obvestilo, tako da pritisne
H (Izberi), potrdite s pritiskom na 9.
Ko je izbrana glavna menijska stran,
ostane izbira shranjena, dokler ne
izberete druge glavne menijske
strani. To pomeni, da lahko pri izbiri
strani "Informacijski meni"
spreminjate podstrani samo s
pritiskom na P in Q.
Obvestila vozila in servisa se po
potrebi prikažejo na DIC. Potrdite
obvestila s pritiskom na 9. Opozorila
in obvestila o vozilu 3 122.
Informacijski meni
Naslednji seznam vsebuje vse možne strani menija Informacije. V vašem
vozilu morda katere od njih niso navoljo. Odvisno od prikazovalnika so
določene funkcije prikazane
simbolno.
Zavrtite nastavitveno kolesce ali
pritisnite Q ali P, da izberete stran:
■ števec dnevno prevoženih kilometrov 1/A
povprečna poraba goriva
povprečna hitrost
■ števec dnevno prevoženih kilometrov 2/B
povprečna poraba goriva
povprečna hitrost
■ digitalni prikaz hitrosti
■ doseg z razpoložljivim gorivom
■ doseg pri različici LPG
■ trenutna poraba goriva
■ preostala življenjska doba olja
■ tlak v pnevmatikah
■ raven bencina Raven LPG
■ merilnik časa
■ sistem upoštevanja prometnih znakov

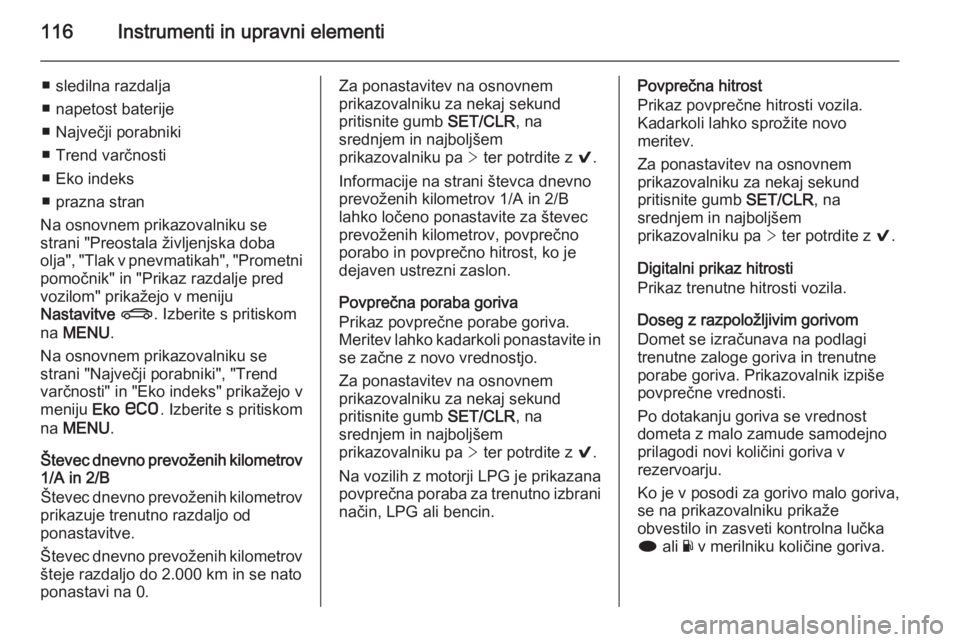

116Instrumenti in upravni elementi
■ sledilna razdalja
■ napetost baterije
■ Največji porabniki
■ Trend varčnosti
■ Eko indeks
■ prazna stran
Na osnovnem prikazovalniku se
strani "Preostala življenjska doba
olja", "Tlak v pnevmatikah", "Prometni
pomočnik" in "Prikaz razdalje pred
vozilom" prikažejo v meniju
Nastavitve X . Izberite s pritiskom
na MENU .
Na osnovnem prikazovalniku se
strani "Največji porabniki", "Trend
varčnosti" in "Eko indeks" prikažejo v
meniju Eko s . Izberite s pritiskom
na MENU .
Števec dnevno prevoženih kilometrov 1/A in 2/B
Števec dnevno prevoženih kilometrov
prikazuje trenutno razdaljo od
ponastavitve.
Števec dnevno prevoženih kilometrov
šteje razdaljo do 2.000 km in se nato
ponastavi na 0.Za ponastavitev na osnovnem
prikazovalniku za nekaj sekund
pritisnite gumb SET/CLR, na
srednjem in najboljšem
prikazovalniku pa > ter potrdite z 9.
Informacije na strani števca dnevno prevoženih kilometrov 1/A in 2/B
lahko ločeno ponastavite za števec prevoženih kilometrov, povprečno
porabo in povprečno hitrost, ko je
dejaven ustrezni zaslon.
Povprečna poraba goriva
Prikaz povprečne porabe goriva.
Meritev lahko kadarkoli ponastavite in
se začne z novo vrednostjo.
Za ponastavitev na osnovnem
prikazovalniku za nekaj sekund
pritisnite gumb SET/CLR, na
srednjem in najboljšem
prikazovalniku pa > ter potrdite z 9.
Na vozilih z motorji LPG je prikazana povprečna poraba za trenutno izbrani način, LPG ali bencin.Povprečna hitrost
Prikaz povprečne hitrosti vozila.
Kadarkoli lahko sprožite novo
meritev.
Za ponastavitev na osnovnem
prikazovalniku za nekaj sekund
pritisnite gumb SET/CLR, na
srednjem in najboljšem
prikazovalniku pa > ter potrdite z 9.
Digitalni prikaz hitrosti
Prikaz trenutne hitrosti vozila.
Doseg z razpoložljivim gorivom
Domet se izračunava na podlagi
trenutne zaloge goriva in trenutne
porabe goriva. Prikazovalnik izpiše
povprečne vrednosti.
Po dotakanju goriva se vrednost
dometa z malo zamude samodejno
prilagodi novi količini goriva v
rezervoarju.
Ko je v posodi za gorivo malo goriva,
se na prikazovalniku prikaže
obvestilo in zasveti kontrolna lučka
i ali Y v merilniku količine goriva.

Instrumenti in upravni elementi117
Ko je treba posodo takoj napolniti z
gorivom, se prikaže opozorilo in
ostane na zaslonu. Dodatno utripa
tudi kontrolna lučka i ali Y v
merilniku goriva 3 111.
Doseg pri različici LPG
Prikaz približnega dosega s preostalo količino goriva, ločeno za bencin in
plin (LPG), s prikazom skupnega
dosega z obema vrstama goriva. Za
preklop med načinoma pritisnite
SET/CLR ali 9.
Trenutna poraba goriva
Prikaz trenutne porabe goriva.
Na vozilih z motorji LPG je prikazana
trenutna poraba za trenutno izbrani
način, LPG ali bencin.
Preostala življenjska doba olja
Kaže ocenjeno preostalo življenjsko
dobo olja. Številka v % pomeni
preostanek trenutne življenjske dobe
olja 3 104.
Tlak v pnevmatikah
Preverja tlak v vseh pnevmatikah med vožnjo 3 257.Količina bencina/LPG
Kaže raven goriva za gorivo, ki se
trenutno ne uporablja (bencin ali
LPG). Namenski merilnik
instrumentne plošče (DIC) kaže
raven goriva za trenutno uporabljeno gorivo.
Merilnik časa
Za zagon in ustavitev pritisnite 9. Za
ponastavitev pritisnite > in potrdite
Ponastavi.
Sistem zaznavanja prometnih znakov
Prikazuje zaznane prometne znake
za določen del poti 3 211.
Sledilna razdalja
Kaže razdaljo do premikajočega se
vozila pred vami v sekundah 3 195.
Če je vključen adaptivni tempomat, ta stran namesto tega prikazuje
nastavitev sledilne razdalje.
Napetost baterije
Prikaz napetosti akumulatorja vozila.Največji porabniki
V padajočem vrstnem redu je
prikazan seznam največjih trenutno
vključenih porabnikov. Prikazane so
možnosti za varčevanje z gorivom.
Izključeni porabnik izgine iz seznama in vrednost porabe se temu ustrezno
spremeni.
Med nestalnimi pogoji vožnje motor samodejno vklopi odmrzovanje
zadnjega okna, da poveča
obremenitev motorja. V tem primeru
je odroševanje zadnjega stekla
označeno kot eden večjih porabnikov,
ne da bi ga vključil uporabnik.
Trend varčnosti
Prikazuje trend povprečne porabe za
razdaljo 50 km. Polni segmenti
prikazujejo porabo v korakih po 5 km
in odražajo vpliv topografije ali načina vožnje na porabo goriva.
Indeks varčnosti
Trenutna poraba goriva je označena na merilu varčnosti. Poraba goriva je
manjša, če prilagajate slog vožnje
tako, da je kazalnik v območju Eco.

118Instrumenti in upravni elementi
Kazalnik zunaj območja Eko pomeni
večjo porabo goriva. Na osnovnem
prikazovalniku se prikaže trenutna
vrednost porabe.
Prikaz prestave : Na osnovnem
prikazovalniku se trenutna prestava
prikaže v puščici. Zgornja številka označuje priporočeno višjo prestavoza doseganje nižje porabe.
Prazna stran
Pokaže prazno stran brez kakršnih
koli informacij.
Meni za učinkovitost Meni za učinkovitost je na voljo samo
na najboljšem prikazovalniku.
Naslednji seznam vsebuje vse možne strani menija Učinkovitost. V vašem
vozilu morda katere od njih niso na
voljo.
Za izbiro strani pritisnite Q ali P:
■ stran za prikaz učinkovitosti
■ prikazovalnik gravitacijske sile
■ mehurček trenja
■ pospeševanje in zaviranje
■ merilnik časa krogovGlede na nastavitve najboljšega
prikazovalnika, se levo ali desno od
merilnika hitrosti prikažejo
"Temperatura olja", "Oljni tlak" ali
"Napetost baterije".
Stran za prikaz učinkovitosti
Prikaže temperaturo olja v stopinjah
Celzija.
Prikaže tlak olja v kPa.
Prikaže trenutno absolutno moč
turbinskega polnilnika, ki se dodaja.
Prikazovalnik gravitacijske sile
Prikaže silo delovanja vozila.
Prikažeta se pozitivna/negativna
vzdolžna sila in prečna sila. Izračuna
se vrednost gravitacijske sile, ki se
prikaže kot številčna vrednost.
Mehurček trenja
Štirikvadrantni prikaz, ki kaže štiri
vogale avtomobila in mehurček, ki
kaže, kam je najbolj usmerjena
vztrajnost, ki deluje na vozilo.Pospeševanje in zaviranje
Kaže odstotek tlaka stopalke za plin
ali zavore, ki ga ustvarja voznik, kot
odstotek v stolpčnem prikazu na
zunanjem robu območja DIC. Leva
stran je namenjena pospeševanju in desna zaviranju.
Merilnik časa krogov
Merilnik časa krogov meri čas, ki je
potekel od zadnjega začetka ali
ustavitve merilnika časa krogov med
cikli vžiga. Merilnik časa prikazuje
vrednosti od ure do desetinke
sekunde. Za začetek ali ustavitev
merilnika časa pritisnite gumb 9.
Časi trenutnega in prejšnjega kroga
so prikazani do desetinke sekunde
natančno. Pridobljeni ali izgubljeni
čas je prikazan v obliki ss.s.
Meni za zvok Zvočni meni omogoča brskanje po
glasbi, izbiranje po priljubljenih in
spreminjanje zvočnega vira.
Glejte priložena navodila za
rokovanje z Infotainment sistemom.
