OPEL INSIGNIA 2015.5 Uporabniški priročnik

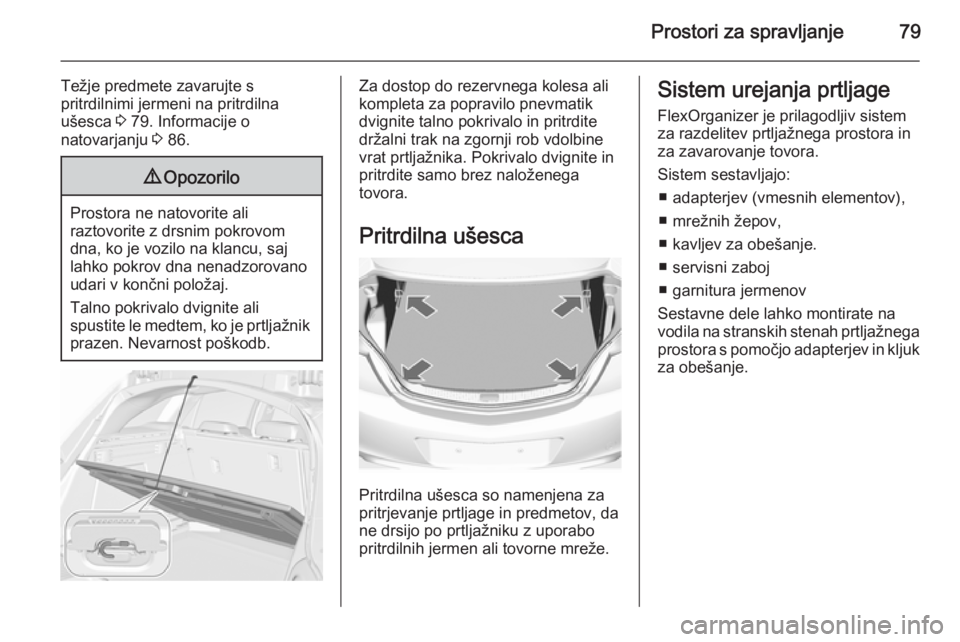

Prostori za spravljanje79
Težje predmete zavarujte s
pritrdilnimi jermeni na pritrdilna
ušesca 3 79. Informacije o
natovarjanju 3 86.9 Opozorilo
Prostora ne natovorite ali
raztovorite z drsnim pokrovom
dna, ko je vozilo na klancu, saj
lahko pokrov dna nenadzorovano udari v končni položaj.
Talno pokrivalo dvignite ali
spustite le medtem, ko je prtljažnik
prazen. Nevarnost poškodb.
Za dostop do rezervnega kolesa ali
kompleta za popravilo pnevmatik
dvignite talno pokrivalo in pritrdite
držalni trak na zgornji rob vdolbine
vrat prtljažnika. Pokrivalo dvignite in
pritrdite samo brez naloženega
tovora.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo
pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage
FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo: ■ adapterjev (vmesnih elementov),
■ mrežnih žepov,
■ kavljev za obešanje.
■ servisni zaboj
■ garnitura jermenov
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega prostora s pomočjo adapterjev in kljuk
za obešanje.

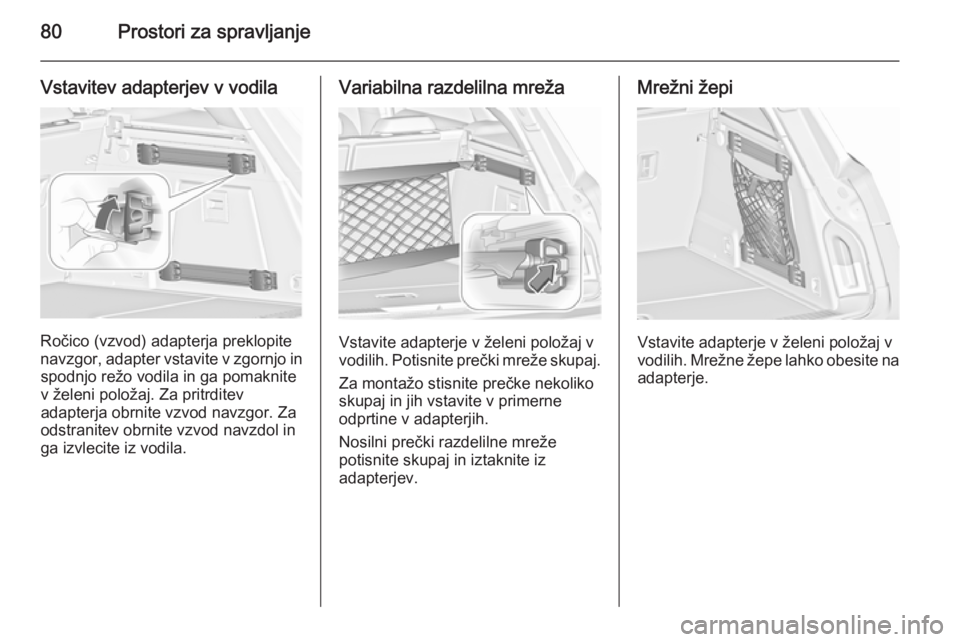

80Prostori za spravljanje
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.

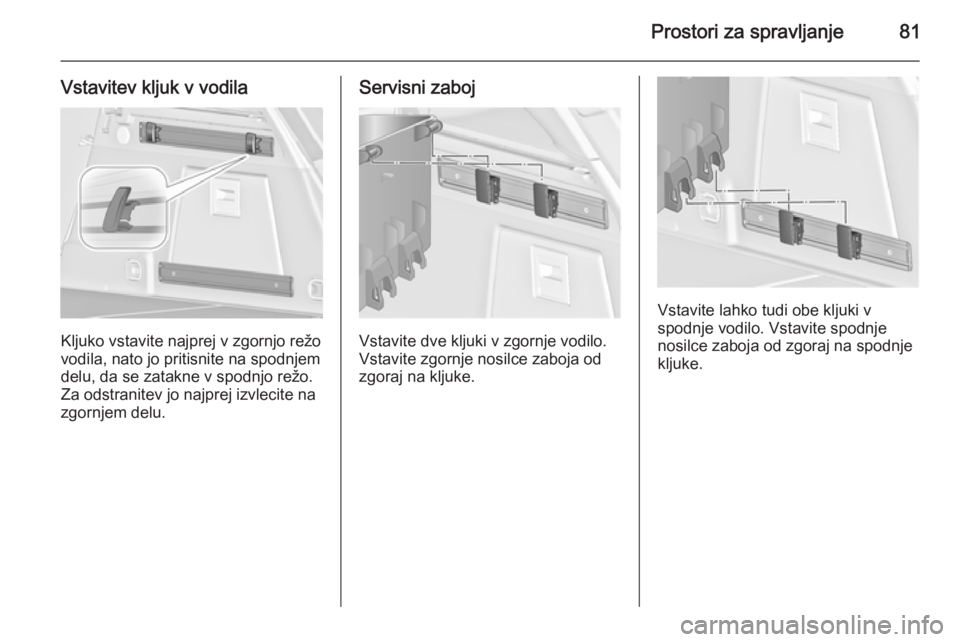

Prostori za spravljanje81
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.
Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.

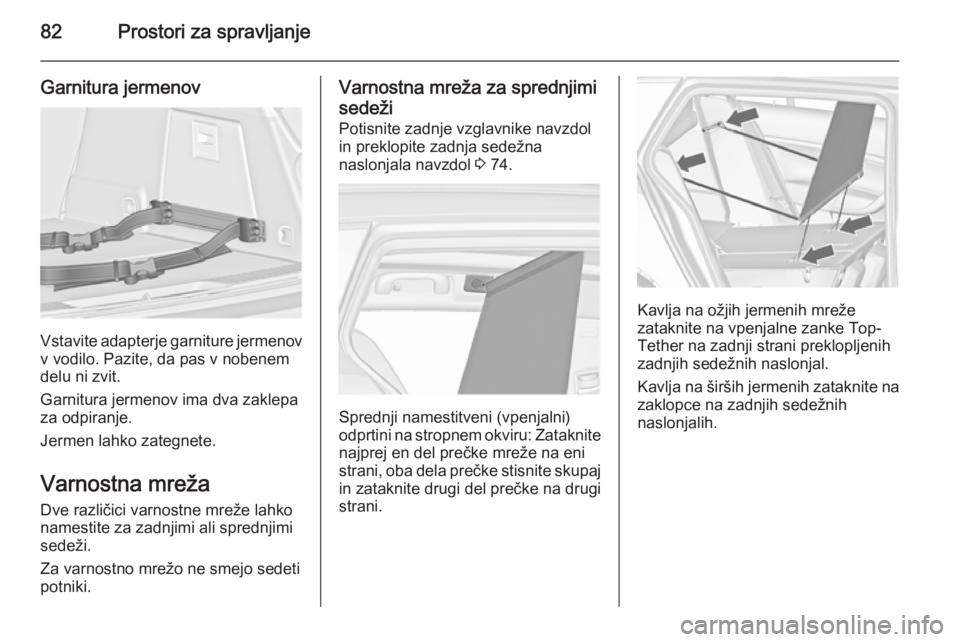

82Prostori za spravljanje
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Dve različici varnostne mreže lahko
namestite za zadnjimi ali sprednjimi
sedeži.
Za varnostno mrežo ne smejo sedeti
potniki.
Varnostna mreža za sprednjimi
sedeži
Potisnite zadnje vzglavnike navzdol in preklopite zadnja sedežna
naslonjala navzdol 3 74.
Sprednji namestitveni (vpenjalni)
odprtini na stropnem okviru: Zataknite najprej en del prečke mreže na eni
strani, oba dela prečke stisnite skupaj
in zataknite drugi del prečke na drugi
strani.
Kavlja na ožjih jermenih mreže
zataknite na vpenjalne zanke Top- Tether na zadnji strani preklopljenih
zadnjih sedežnih naslonjal.
Kavlja na širših jermenih zataknite na zaklopce na zadnjih sedežnih
naslonjalih.

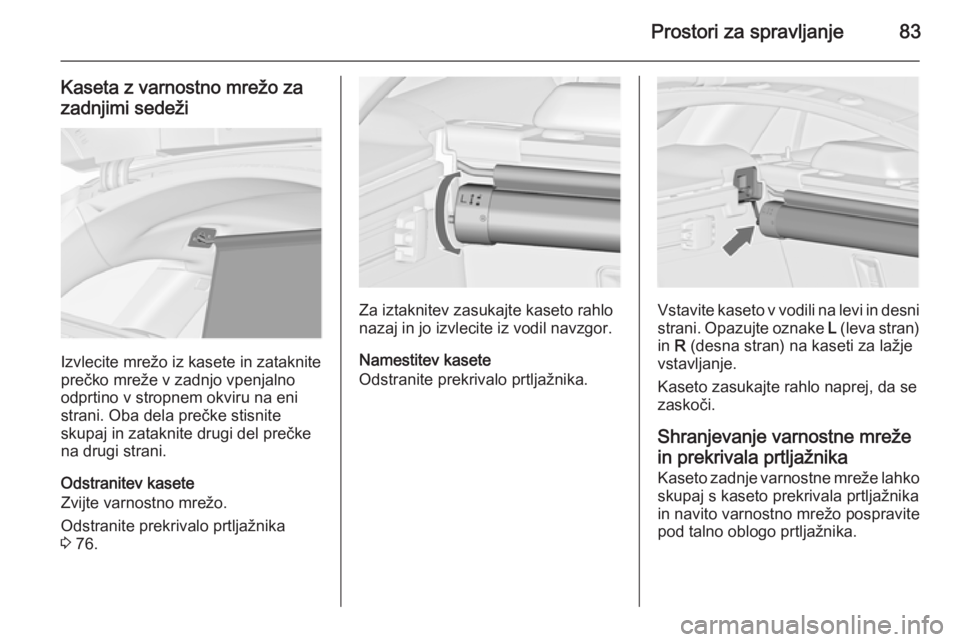

Prostori za spravljanje83
Kaseta z varnostno mrežo zazadnjimi sedeži
Izvlecite mrežo iz kasete in zataknite
prečko mreže v zadnjo vpenjalno
odprtino v stropnem okviru na eni
strani. Oba dela prečke stisnite
skupaj in zataknite drugi del prečke
na drugi strani.
Odstranitev kasete
Zvijte varnostno mrežo.
Odstranite prekrivalo prtljažnika
3 76.
Za iztaknitev zasukajte kaseto rahlo
nazaj in jo izvlecite iz vodil navzgor.
Namestitev kasete
Odstranite prekrivalo prtljažnika.Vstavite kaseto v vodili na levi in desni strani. Opazujte oznake L (leva stran)
in R (desna stran) na kaseti za lažje
vstavljanje.
Kaseto zasukajte rahlo naprej, da se
zaskoči.
Shranjevanje varnostne mreže
in prekrivala prtljažnika
Kaseto zadnje varnostne mreže lahko
skupaj s kaseto prekrivala prtljažnika
in navito varnostno mrežo pospravite
pod talno oblogo prtljažnika.

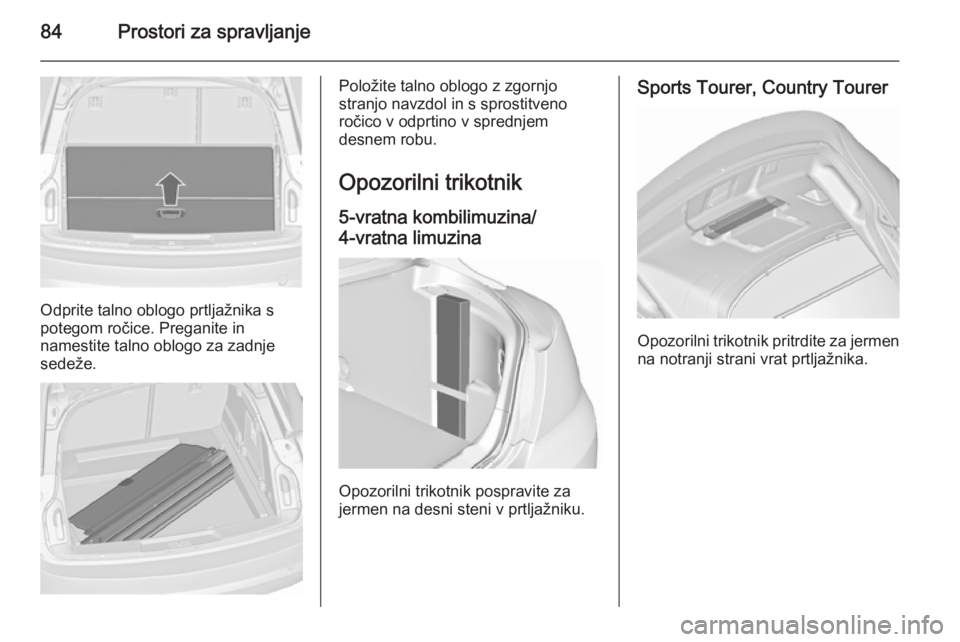

84Prostori za spravljanje
Odprite talno oblogo prtljažnika s
potegom ročice. Preganite in
namestite talno oblogo za zadnje
sedeže.
Položite talno oblogo z zgornjo
stranjo navzdol in s sprostitveno
ročico v odprtino v sprednjem
desnem robu.
Opozorilni trikotnik
5-vratna kombilimuzina/ 4-vratna limuzina
Opozorilni trikotnik pospravite za
jermen na desni steni v prtljažniku.
Sports Tourer, Country Tourer
Opozorilni trikotnik pritrdite za jermen
na notranji strani vrat prtljažnika.

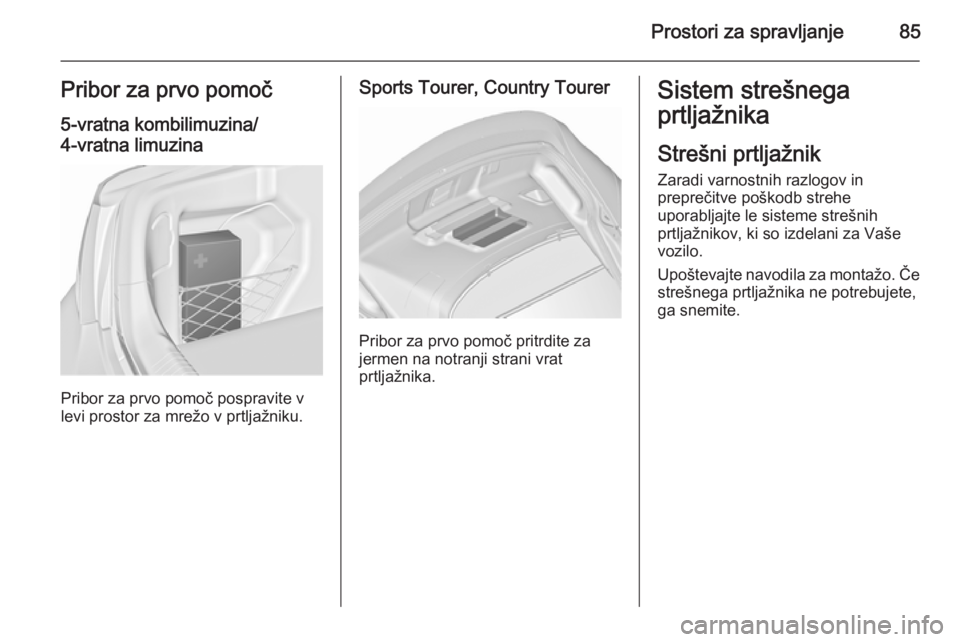

Prostori za spravljanje85Pribor za prvo pomoč5-vratna kombilimuzina/4-vratna limuzina
Pribor za prvo pomoč pospravite v
levi prostor za mrežo v prtljažniku.
Sports Tourer, Country Tourer
Pribor za prvo pomoč pritrdite za
jermen na notranji strani vrat
prtljažnika.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte le sisteme strešnih
prtljažnikov, ki so izdelani za Vaše
vozilo.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.

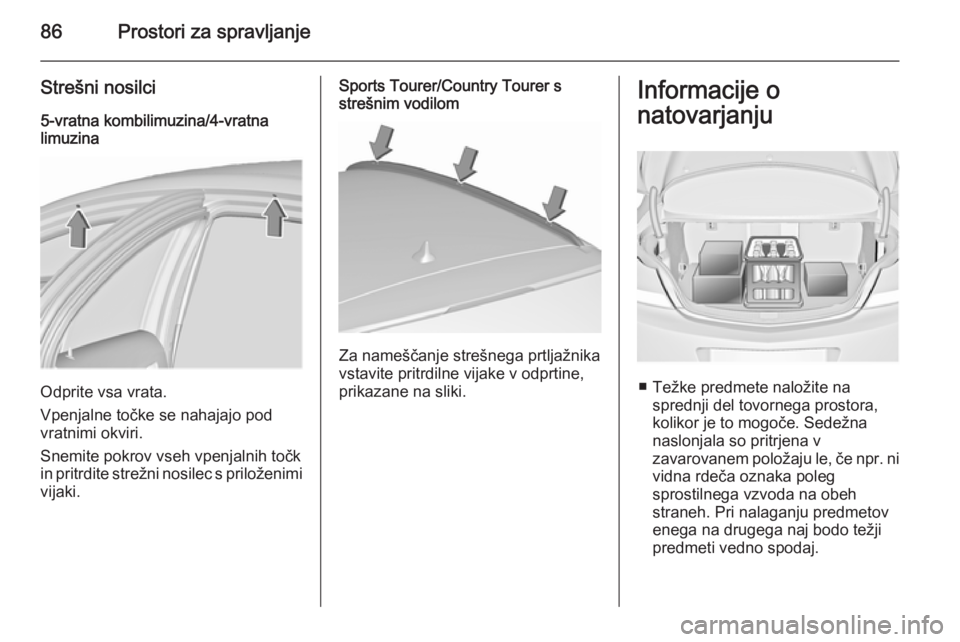

86Prostori za spravljanje
Strešni nosilci
5-vratna kombilimuzina/4-vratna
limuzina
Odprite vsa vrata.
Vpenjalne točke se nahajajo pod
vratnimi okviri.
Snemite pokrov vseh vpenjalnih točk
in pritrdite strežni nosilec s priloženimi
vijaki.
Sports Tourer/Country Tourer s
strešnim vodilom
Za nameščanje strešnega prtljažnika
vstavite pritrdilne vijake v odprtine,
prikazane na sliki.
Informacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala so pritrjena v
zavarovanem položaju le, če npr. ni
vidna rdeča oznaka poleg
sprostilnega vzvoda na obeh
straneh. Pri nalaganju predmetov
enega na drugega naj bodo težji
predmeti vedno spodaj.

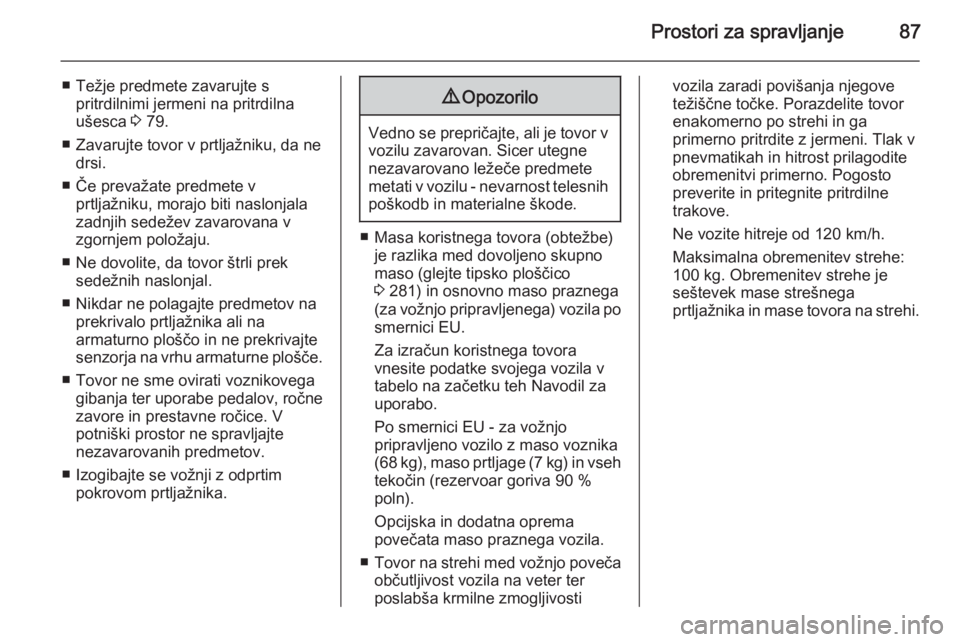

Prostori za spravljanje87
■ Težje predmete zavarujte spritrdilnimi jermeni na pritrdilna
ušesca 3 79.
■ Zavarujte tovor v prtljažniku, da ne drsi.
■ Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
■ Ne dovolite, da tovor štrli prek sedežnih naslonjal.
■ Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne prekrivajte
senzorja na vrhu armaturne plošče.
■ Tovor ne sme ovirati voznikovega gibanja ter uporabe pedalov, ročne
zavore in prestavne ročice. V
potniški prostor ne spravljajte
nezavarovanih predmetov.
■ Izogibajte se vožnji z odprtim pokrovom prtljažnika.9 Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
■ Masa koristnega tovora (obtežbe) je razlika med dovoljeno skupno
maso (glejte tipsko ploščico
3 281) in osnovno maso praznega
(za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora
vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso voznika
( 68 kg), maso prtljage (7 kg) in vseh
tekočin (rezervoar goriva 90 %
poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
■ Tovor na strehi med vožnjo poveča
občutljivost vozila na veter ter
poslabša krmilne zmogljivosti
vozila zaradi povišanja njegove
težiščne točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak v
pnevmatikah in hitrost prilagodite
obremenitvi primerno. Pogosto
preverite in pritegnite pritrdilne
trakove.
Ne vozite hitreje od 120 km/h.
Maksimalna obremenitev strehe:
100 kg. Obremenitev strehe je
seštevek mase strešnega
prtljažnika in mase tovora na strehi.

88Instrumenti in upravni elementiInstrumenti in upravni
elementiUpravni elementi ..........................88
Kontrolne lučke, indikatorji in merilniki ........................................ 96
Informacijski prikazovalniki ........113
Opozorila in obvestila o vozilu ...122
Osebne nastavitve vozila ...........125Upravni elementi
Nastavitev volana
Sprostite ročico, nastavite volan,
zataknite ročico v zavarovan položaj.
Volana ne nastavljajte pri
premikajočem vozilu in/ali blokiranem
volanu.
Upravna stikala na volanu
Voznikov informacijski zaslon,
nekatere sisteme za pomoč vozniku,
Infotainment sistem in povezani
mobilni telefon lahko upravljate tudi s stikali na volanu.
Voznikov informacijski zaslon 3 113.
Sistemi za pomoč vozniku 3 182.
Nadaljnje informacije v navodilih za
uporabo Infotainment sistema.
