OPEL INSIGNIA 2015.5 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2015.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2015.5Pages: 347, PDF Size: 9.16 MB
Page 31 of 347

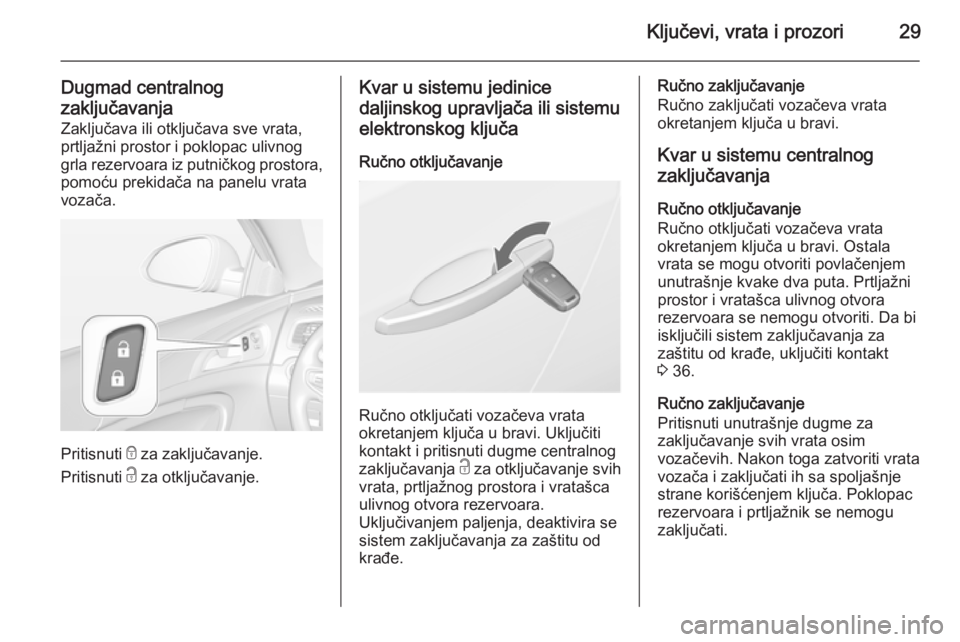

Ključevi, vrata i prozori29
Dugmad centralnog
zaključavanja Zaključava ili otključava sve vrata,
prtljažni prostor i poklopac ulivnog
grla rezervoara iz putničkog prostora, pomoću prekidača na panelu vrata
vozača.
Pritisnuti e
za zaključavanje.
Pritisnuti c za otključavanje.
Kvar u sistemu jedinice
daljinskog upravljača ili sistemu
elektronskog ključa
Ručno otključavanje
Ručno otključati vozačeva vrata
okretanjem ključa u bravi. Uključiti kontakt i pritisnuti dugme centralnog
zaključavanja c za otključavanje svih
vrata, prtljažnog prostora i vratašca
ulivnog otvora rezervoara.
Uključivanjem paljenja, deaktivira se
sistem zaključavanja za zaštitu od
krađe.
Ručno zaključavanje
Ručno zaključati vozačeva vrata
okretanjem ključa u bravi.
Kvar u sistemu centralnog
zaključavanja
Ručno otključavanje
Ručno otključati vozačeva vrata
okretanjem ključa u bravi. Ostala
vrata se mogu otvoriti povlačenjem
unutrašnje kvake dva puta. Prtljažni prostor i vratašca ulivnog otvora
rezervoara se nemogu otvoriti. Da bi
isključili sistem zaključavanja za
zaštitu od krađe, uključiti kontakt
3 36.
Ručno zaključavanje
Pritisnuti unutrašnje dugme za
zaključavanje svih vrata osim
vozačevih. Nakon toga zatvoriti vrata
vozača i zaključati ih sa spoljašnje
strane korišćenjem ključa. Poklopac
rezervoara i prtljažnik se nemogu
zaključati.
Page 32 of 347

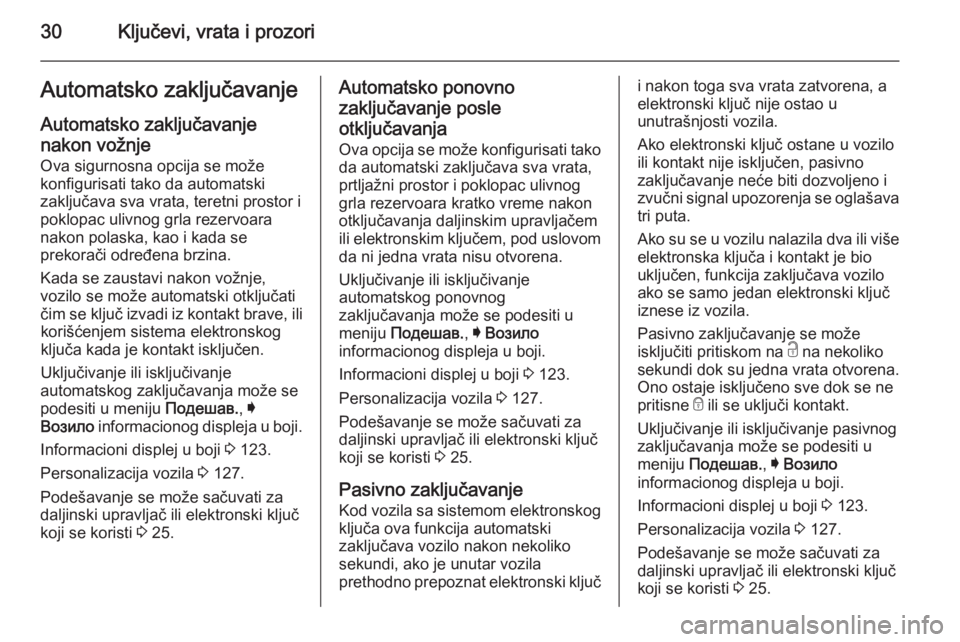

30Ključevi, vrata i prozoriAutomatsko zaključavanje
Automatsko zaključavanje
nakon vožnje
Ova sigurnosna opcija se može
konfigurisati tako da automatski
zaključava sva vrata, teretni prostor i
poklopac ulivnog grla rezervoara
nakon polaska, kao i kada se
prekorači određena brzina.
Kada se zaustavi nakon vožnje,
vozilo se može automatski otključati čim se ključ izvadi iz kontakt brave, ili korišćenjem sistema elektronskog
ključa kada je kontakt isključen.
Uključivanje ili isključivanje
automatskog zaključavanja može se
podesiti u meniju Подешав., I
Возило informacionog displeja u boji.
Informacioni displej u boji 3 123.
Personalizacija vozila 3 127.
Podešavanje se može sačuvati za
daljinski upravljač ili elektronski ključ
koji se koristi 3 25.Automatsko ponovno
zaključavanje posle otključavanja Ova opcija se može konfigurisati tako da automatski zaključava sva vrata,
prtljažni prostor i poklopac ulivnog
grla rezervoara kratko vreme nakon
otključavanja daljinskim upravljačem
ili elektronskim ključem, pod uslovom
da ni jedna vrata nisu otvorena.
Uključivanje ili isključivanje
automatskog ponovnog
zaključavanja može se podesiti u
meniju Подешав. , I Возило
informacionog displeja u boji.
Informacioni displej u boji 3 123.
Personalizacija vozila 3 127.
Podešavanje se može sačuvati za daljinski upravljač ili elektronski ključ
koji se koristi 3 25.
Pasivno zaključavanje Kod vozila sa sistemom elektronskog
ključa ova funkcija automatski
zaključava vozilo nakon nekoliko
sekundi, ako je unutar vozila
prethodno prepoznat elektronski ključi nakon toga sva vrata zatvorena, a elektronski ključ nije ostao u
unutrašnjosti vozila.
Ako elektronski ključ ostane u vozilo
ili kontakt nije isključen, pasivno
zaključavanje neće biti dozvoljeno i
zvučni signal upozorenja se oglašava
tri puta.
Ako su se u vozilu nalazila dva ili više
elektronska ključa i kontakt je bio
uključen, funkcija zaključava vozilo
ako se samo jedan elektronski ključ iznese iz vozila.
Pasivno zaključavanje se može
isključiti pritiskom na c na nekoliko
sekundi dok su jedna vrata otvorena.
Ono ostaje isključeno sve dok se ne
pritisne e ili se uključi kontakt.
Uključivanje ili isključivanje pasivnog
zaključavanja može se podesiti u
meniju Подешав. , I Возило
informacionog displeja u boji.
Informacioni displej u boji 3 123.
Personalizacija vozila 3 127.
Podešavanje se može sačuvati za
daljinski upravljač ili elektronski ključ
koji se koristi 3 25.
Page 33 of 347

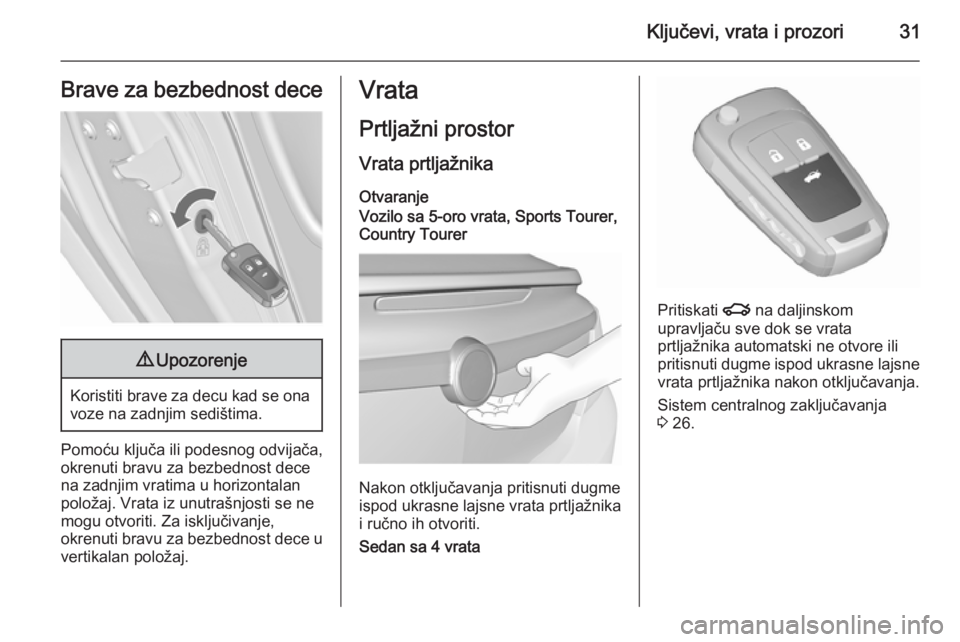

Ključevi, vrata i prozori31Brave za bezbednost dece9Upozorenje
Koristiti brave za decu kad se ona
voze na zadnjim sedištima.
Pomoću ključa ili podesnog odvijača,
okrenuti bravu za bezbednost dece
na zadnjim vratima u horizontalan
položaj. Vrata iz unutrašnjosti se ne
mogu otvoriti. Za isključivanje,
okrenuti bravu za bezbednost dece u vertikalan položaj.
Vrata
Prtljažni prostorVrata prtljažnika
Otvaranje
Vozilo sa 5-oro vrata, Sports Tourer,
Country Tourer
Nakon otključavanja pritisnuti dugme
ispod ukrasne lajsne vrata prtljažnika i ručno ih otvoriti.
Sedan sa 4 vrata
Pritiskati x na daljinskom
upravljaču sve dok se vrata
prtljažnika automatski ne otvore ili
pritisnuti dugme ispod ukrasne lajsne
vrata prtljažnika nakon otključavanja.
Sistem centralnog zaključavanja
3 26.
Page 34 of 347

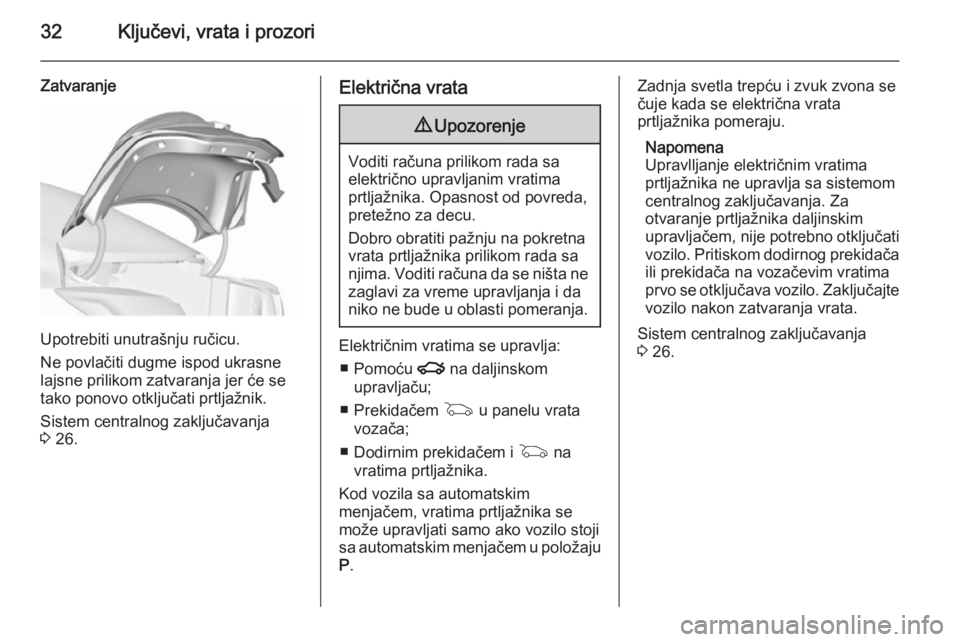

32Ključevi, vrata i prozori
Zatvaranje
Upotrebiti unutrašnju ručicu.
Ne povlačiti dugme ispod ukrasne
lajsne prilikom zatvaranja jer će se
tako ponovo otključati prtljažnik.
Sistem centralnog zaključavanja
3 26.
Električna vrata9 Upozorenje
Voditi računa prilikom rada sa
električno upravljanim vratima
prtljažnika. Opasnost od povreda,
pretežno za decu.
Dobro obratiti pažnju na pokretna
vrata prtljažnika prilikom rada sa
njima. Voditi računa da se ništa ne zaglavi za vreme upravljanja i da
niko ne bude u oblasti pomeranja.
Električnim vratima se upravlja:
■ Pomoću x na daljinskom
upravljaču;
■ Prekidačem G u panelu vrata
vozača;
■ Dodirnim prekidačem i G na
vratima prtljažnika.
Kod vozila sa automatskim
menjačem, vratima prtljažnika se može upravljati samo ako vozilo stoji
sa automatskim menjačem u položaju
P .
Zadnja svetla trepću i zvuk zvona se
čuje kada se električna vrata
prtljažnika pomeraju.
Napomena
Upravlljanje električnim vratima
prtljažnika ne upravlja sa sistemom
centralnog zaključavanja. Za
otvaranje prtljažnika daljinskim
upravljačem, nije potrebno otključati
vozilo. Pritiskom dodirnog prekidača ili prekidača na vozačevim vratima
prvo se otključava vozilo. Zaključajte vozilo nakon zatvaranja vrata.
Sistem centralnog zaključavanja
3 26.
Page 35 of 347

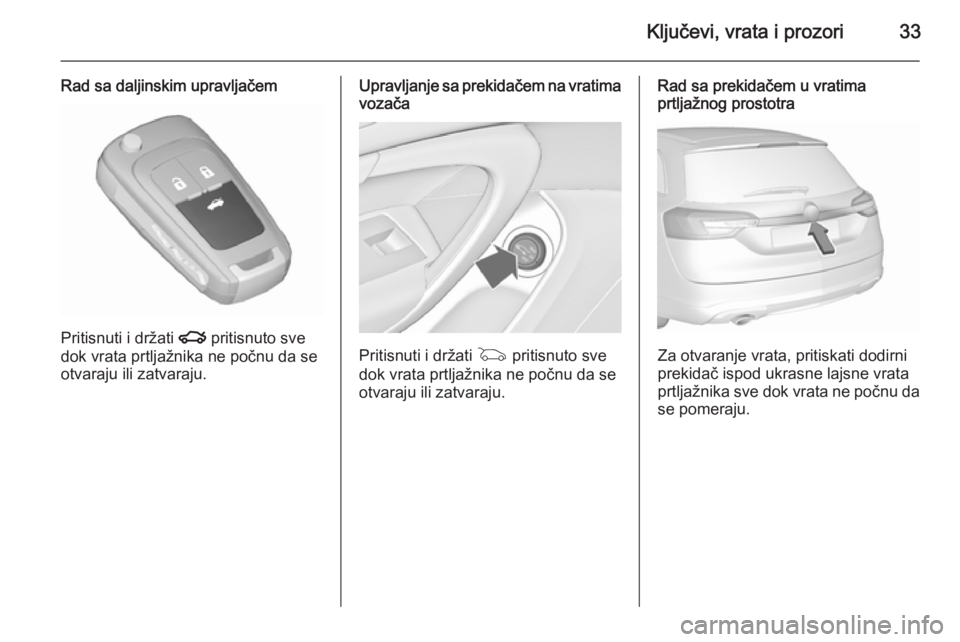

Ključevi, vrata i prozori33
Rad sa daljinskim upravljačem
Pritisnuti i držati x pritisnuto sve
dok vrata prtljažnika ne počnu da se
otvaraju ili zatvaraju.
Upravljanje sa prekidačem na vratima vozača
Pritisnuti i držati G pritisnuto sve
dok vrata prtljažnika ne počnu da se
otvaraju ili zatvaraju.
Rad sa prekidačem u vratima
prtljažnog prostotra
Za otvaranje vrata, pritiskati dodirni
prekidač ispod ukrasne lajsne vrata
prtljažnika sve dok vrata ne počnu da se pomeraju.
Page 36 of 347

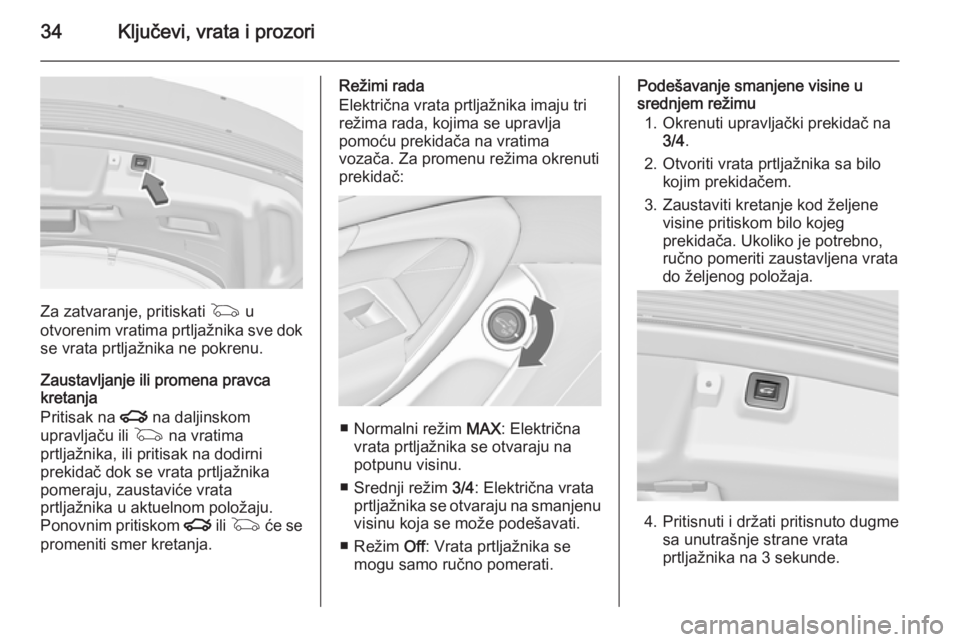

34Ključevi, vrata i prozori
Za zatvaranje, pritiskati G u
otvorenim vratima prtljažnika sve dok se vrata prtljažnika ne pokrenu.
Zaustavljanje ili promena pravca
kretanja
Pritisak na x na daljinskom
upravljaču ili G na vratima
prtljažnika, ili pritisak na dodirni
prekidač dok se vrata prtljažnika
pomeraju, zaustaviće vrata
prtljažnika u aktuelnom položaju.
Ponovnim pritiskom x ili G će se
promeniti smer kretanja.
Režimi rada
Električna vrata prtljažnika imaju tri
režima rada, kojima se upravlja
pomoću prekidača na vratima
vozača. Za promenu režima okrenuti
prekidač:
■ Normalni režim MAX: Električna
vrata prtljažnika se otvaraju na potpunu visinu.
■ Srednji režim 3/4: Električna vrata
prtljažnika se otvaraju na smanjenu
visinu koja se može podešavati.
■ Režim Off: Vrata prtljažnika se
mogu samo ručno pomerati.
Podešavanje smanjene visine u
srednjem režimu
1. Okrenuti upravljački prekidač na 3/4 .
2. Otvoriti vrata prtljažnika sa bilo kojim prekidačem.
3. Zaustaviti kretanje kod željene visine pritiskom bilo kojeg
prekidača. Ukoliko je potrebno,
ručno pomeriti zaustavljena vrata
do željenog položaja.
4. Pritisnuti i držati pritisnuto dugme
sa unutrašnje strane vrata
prtljažnika na 3 sekunde.
Page 37 of 347

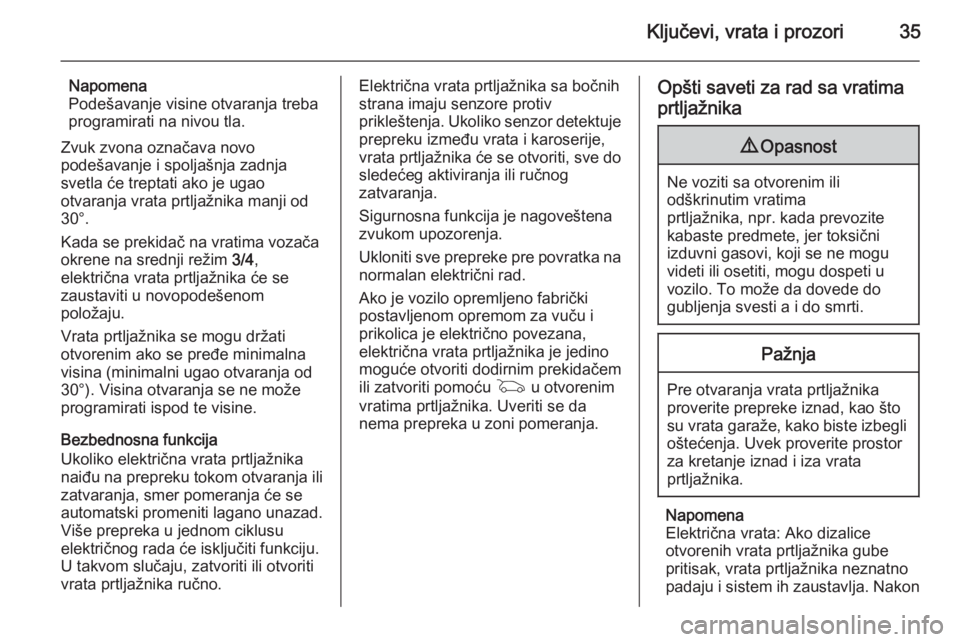

Ključevi, vrata i prozori35
Napomena
Podešavanje visine otvaranja treba
programirati na nivou tla.
Zvuk zvona označava novo
podešavanje i spoljašnja zadnja
svetla će treptati ako je ugao
otvaranja vrata prtljažnika manji od
30°.
Kada se prekidač na vratima vozača
okrene na srednji režim 3/4,
električna vrata prtljažnika će se
zaustaviti u novopodešenom
položaju.
Vrata prtljažnika se mogu držati
otvorenim ako se pređe minimalna
visina (minimalni ugao otvaranja od
30°). Visina otvaranja se ne može
programirati ispod te visine.
Bezbednosna funkcija
Ukoliko električna vrata prtljažnika
naiđu na prepreku tokom otvaranja ili zatvaranja, smer pomeranja će se
automatski promeniti lagano unazad.
Više prepreka u jednom ciklusu
električnog rada će isključiti funkciju.
U takvom slučaju, zatvoriti ili otvoriti vrata prtljažnika ručno.Električna vrata prtljažnika sa bočnih
strana imaju senzore protiv
prikleštenja. Ukoliko senzor detektuje
prepreku između vrata i karoserije, vrata prtljažnika će se otvoriti, sve do
sledećeg aktiviranja ili ručnog
zatvaranja.
Sigurnosna funkcija je nagoveštena zvukom upozorenja.
Ukloniti sve prepreke pre povratka na
normalan električni rad.
Ako je vozilo opremljeno fabrički
postavljenom opremom za vuču i
prikolica je električno povezana,
električna vrata prtljažnika je jedino
moguće otvoriti dodirnim prekidačem ili zatvoriti pomoću G u otvorenim
vratima prtljažnika. Uveriti se da
nema prepreka u zoni pomeranja.Opšti saveti za rad sa vratima
prtljažnika9 Opasnost
Ne voziti sa otvorenim ili
odškrinutim vratima
prtljažnika, npr. kada prevozite
kabaste predmete, jer toksični
izduvni gasovi, koji se ne mogu
videti ili osetiti, mogu dospeti u
vozilo. To može da dovede do
gubljenja svesti a i do smrti.
Pažnja
Pre otvaranja vrata prtljažnika
proverite prepreke iznad, kao što
su vrata garaže, kako biste izbegli oštećenja. Uvek proverite prostorza kretanje iznad i iza vrata
prtljažnika.
Napomena
Električna vrata: Ako dizalice
otvorenih vrata prtljažnika gube
pritisak, vrata prtljažnika neznatno
padaju i sistem ih zaustavlja. Nakon
Page 38 of 347

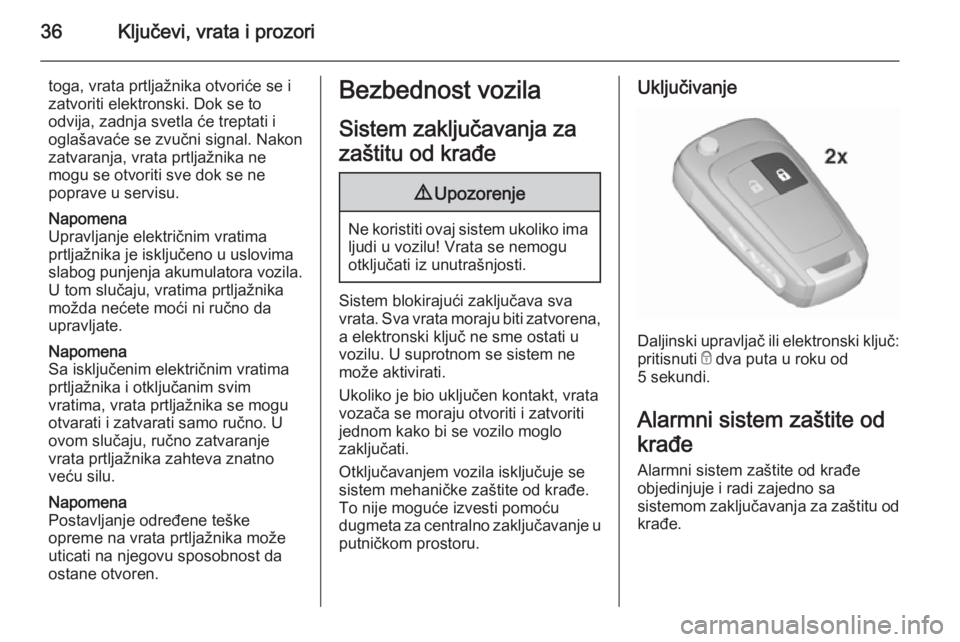

36Ključevi, vrata i prozori
toga, vrata prtljažnika otvoriće se i
zatvoriti elektronski. Dok se to
odvija, zadnja svetla će treptati i oglašavaće se zvučni signal. Nakon
zatvaranja, vrata prtljažnika ne
mogu se otvoriti sve dok se ne
poprave u servisu.
Napomena
Upravljanje električnim vratima
prtljažnika je isključeno u uslovima
slabog punjenja akumulatora vozila.
U tom slučaju, vratima prtljažnika
možda nećete moći ni ručno da
upravljate.
Napomena
Sa isključenim električnim vratima
prtljažnika i otključanim svim
vratima, vrata prtljažnika se mogu
otvarati i zatvarati samo ručno. U
ovom slučaju, ručno zatvaranje
vrata prtljažnika zahteva znatno
veću silu.
Napomena
Postavljanje određene teške
opreme na vrata prtljažnika može
uticati na njegovu sposobnost da
ostane otvoren.Bezbednost vozila
Sistem zaključavanja za
zaštitu od krađe9 Upozorenje
Ne koristiti ovaj sistem ukoliko ima
ljudi u vozilu! Vrata se nemogu
otključati iz unutrašnjosti.
Sistem blokirajući zaključava sva
vrata. Sva vrata moraju biti zatvorena,
a elektronski ključ ne sme ostati u vozilu. U suprotnom se sistem ne
može aktivirati.
Ukoliko je bio uključen kontakt, vrata vozača se moraju otvoriti i zatvoriti
jednom kako bi se vozilo moglo
zaključati.
Otključavanjem vozila isključuje se
sistem mehaničke zaštite od krađe.
To nije moguće izvesti pomoću
dugmeta za centralno zaključavanje u putničkom prostoru.
Uključivanje
Daljinski upravljač ili elektronski ključ:
pritisnuti e dva puta u roku od
5 sekundi.
Alarmni sistem zaštite od
krađe
Alarmni sistem zaštite od krađe objedinjuje i radi zajedno sa
sistemom zaključavanja za zaštitu od krađe.
Page 39 of 347

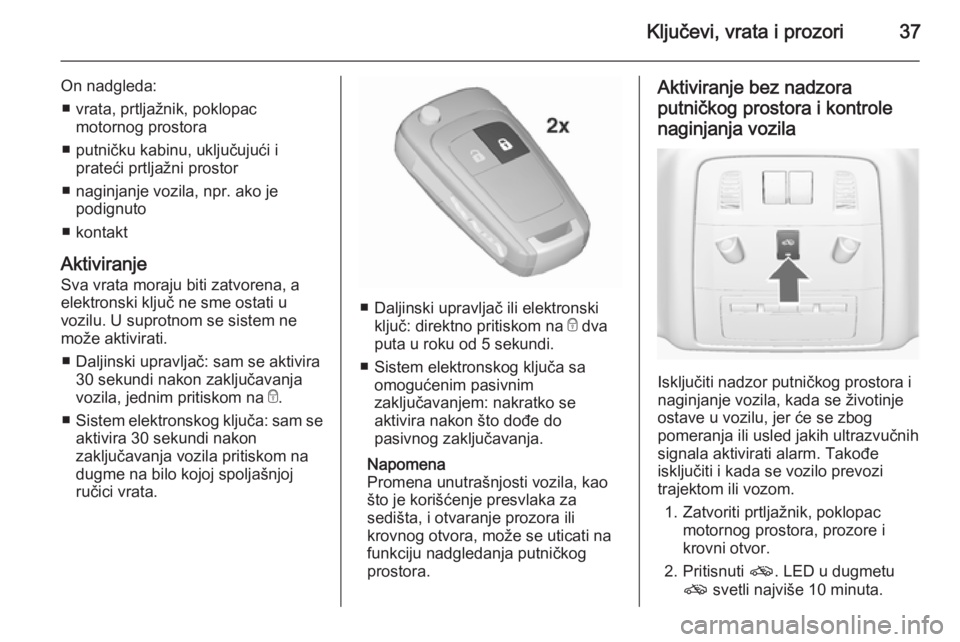

Ključevi, vrata i prozori37
On nadgleda:■ vrata, prtljažnik, poklopac motornog prostora
■ putničku kabinu, uključujući i prateći prtljažni prostor
■ naginjanje vozila, npr. ako je podignuto
■ kontakt
Aktiviranje
Sva vrata moraju biti zatvorena, a
elektronski ključ ne sme ostati u
vozilu. U suprotnom se sistem ne
može aktivirati.
■ Daljinski upravljač: sam se aktivira 30 sekundi nakon zaključavanja
vozila, jednim pritiskom na e.
■ Sistem elektronskog ključa: sam se
aktivira 30 sekundi nakon
zaključavanja vozila pritiskom na
dugme na bilo kojoj spoljašnjoj ručici vrata.
■ Daljinski upravljač ili elektronski
ključ: direktno pritiskom na e dva
puta u roku od 5 sekundi.
■ Sistem elektronskog ključa sa omogućenim pasivnim
zaključavanjem: nakratko se
aktivira nakon što dođe do
pasivnog zaključavanja.
Napomena
Promena unutrašnjosti vozila, kao
što je korišćenje presvlaka za
sedišta, i otvaranje prozora ili
krovnog otvora, može se uticati na
funkciju nadgledanja putničkog
prostora.
Aktiviranje bez nadzora
putničkog prostora i kontrolenaginjanja vozila
Isključiti nadzor putničkog prostora i
naginjanje vozila, kada se životinje
ostave u vozilu, jer će se zbog
pomeranja ili usled jakih ultrazvučnih
signala aktivirati alarm. Takođe
isključiti i kada se vozilo prevozi
trajektom ili vozom.
1. Zatvoriti prtljažnik, poklopac motornog prostora, prozore i
krovni otvor.
2. Pritisnuti o. LED u dugmetu
o svetli najviše 10 minuta.
Page 40 of 347

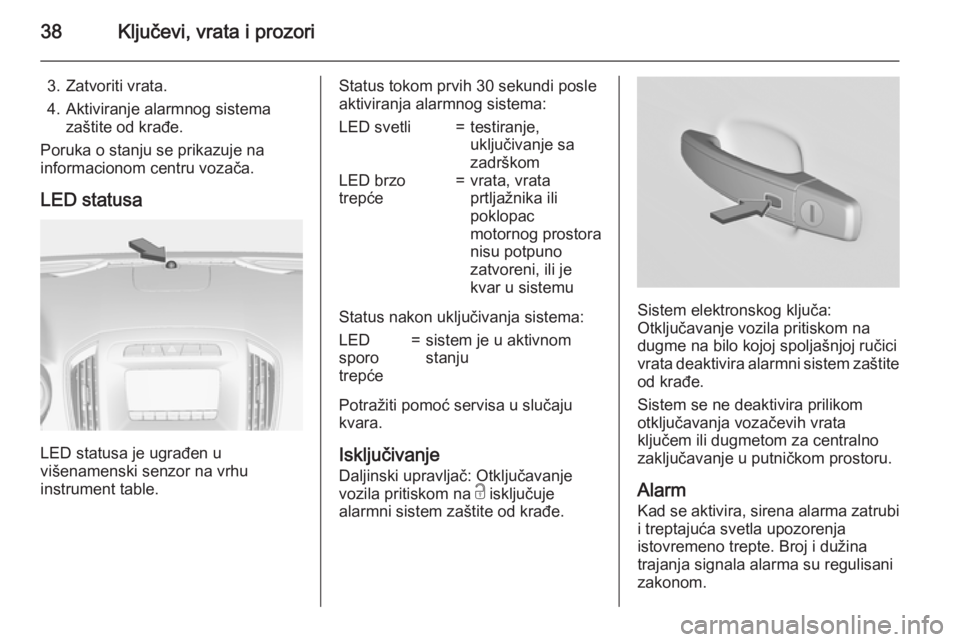

38Ključevi, vrata i prozori
3. Zatvoriti vrata.
4. Aktiviranje alarmnog sistema zaštite od krađe.
Poruka o stanju se prikazuje na
informacionom centru vozača.
LED statusa
LED statusa je ugrađen u
višenamenski senzor na vrhu
instrument table.
Status tokom prvih 30 sekundi posle
aktiviranja alarmnog sistema:LED svetli=testiranje,
uključivanje sa
zadrškomLED brzo
trepće=vrata, vrata
prtljažnika ili
poklopac
motornog prostora
nisu potpuno
zatvoreni, ili je
kvar u sistemu
Status nakon uključivanja sistema:
LED
sporo
trepće=sistem je u aktivnom
stanju
Potražiti pomoć servisa u slučaju
kvara.
Isključivanje Daljinski upravljač: Otključavanjevozila pritiskom na c isključuje
alarmni sistem zaštite od krađe.
Sistem elektronskog ključa:
Otključavanje vozila pritiskom na
dugme na bilo kojoj spoljašnjoj ručici
vrata deaktivira alarmni sistem zaštite
od krađe.
Sistem se ne deaktivira prilikom
otključavanja vozačevih vrata
ključem ili dugmetom za centralno
zaključavanje u putničkom prostoru.
AlarmKad se aktivira, sirena alarma zatrubi
i treptajuća svetla upozorenja
istovremeno trepte. Broj i dužina
trajanja signala alarma su regulisani
zakonom.
