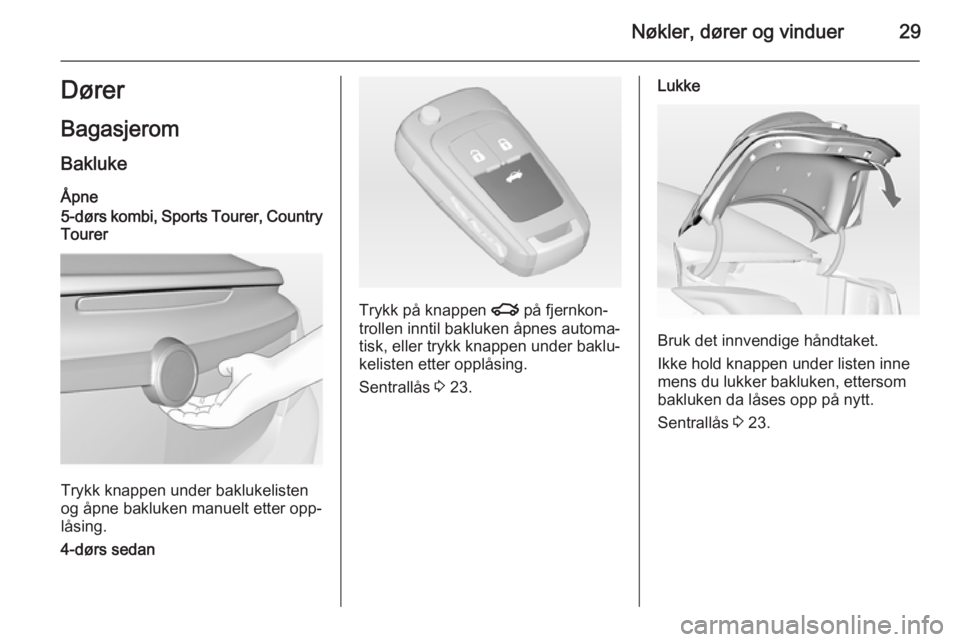

Page 31 of 315
Nøkler, dører og vinduer29Dører
Bagasjerom Bakluke
Åpne
5-dørs kombi, Sports Tourer, Country Tourer
Trykk knappen under baklukelisten
og åpne bakluken manuelt etter opp‐
låsing.
4-dørs sedan
Trykk på knappen x på fjernkon‐
trollen inntil bakluken åpnes automa‐ tisk, eller trykk knappen under baklu‐
kelisten etter opplåsing.
Sentrallås 3 23.
Lukke
Bruk det innvendige håndtaket.
Ikke hold knappen under listen inne
mens du lukker bakluken, ettersom
bakluken da låses opp på nytt.
Sentrallås 3 23.

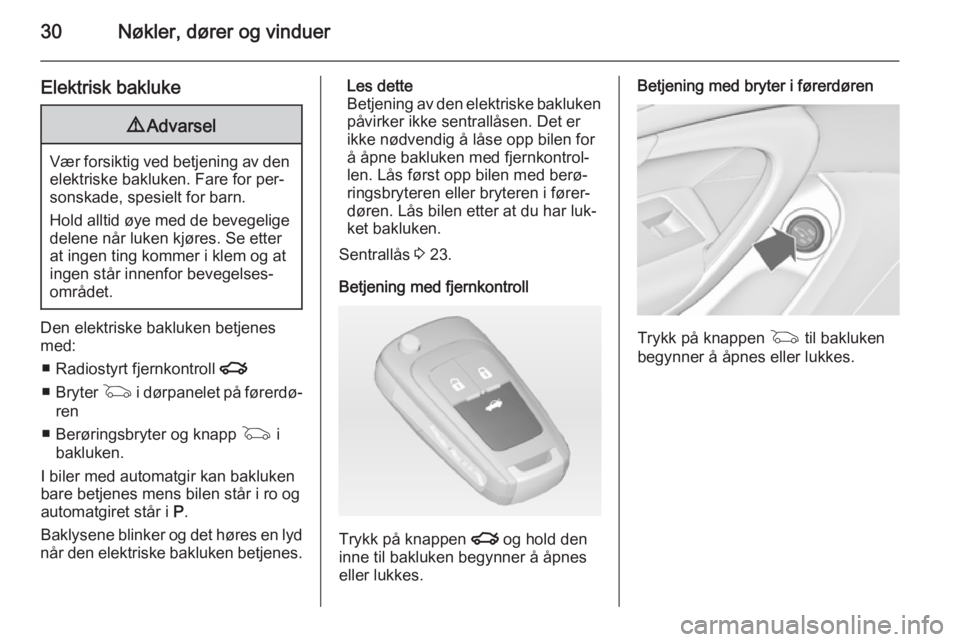

Page 32 of 315
30Nøkler, dører og vinduer
Elektrisk bakluke9Advarsel
Vær forsiktig ved betjening av den
elektriske bakluken. Fare for per‐sonskade, spesielt for barn.
Hold alltid øye med de bevegelige
delene når luken kjøres. Se etter
at ingen ting kommer i klem og at
ingen står innenfor bevegelses‐
området.
Den elektriske bakluken betjenes
med:
■ Radiostyrt fjernkontroll x
■ Bryter G i dørpanelet på førerdø‐
ren
■ Berøringsbryter og knapp G i
bakluken.
I biler med automatgir kan bakluken
bare betjenes mens bilen står i ro og
automatgiret står i P.
Baklysene blinker og det høres en lyd
når den elektriske bakluken betjenes.
Les dette
Betjening av den elektriske bakluken
påvirker ikke sentrallåsen. Det er
ikke nødvendig å låse opp bilen for
å åpne bakluken med fjernkontrol‐
len. Lås først opp bilen med berø‐
ringsbryteren eller bryteren i fører‐
døren. Lås bilen etter at du har luk‐
ket bakluken.
Sentrallås 3 23.
Betjening med fjernkontroll
Trykk på knappen x og hold den
inne til bakluken begynner å åpnes
eller lukkes.
Betjening med bryter i førerdøren
Trykk på knappen G til bakluken
begynner å åpnes eller lukkes.

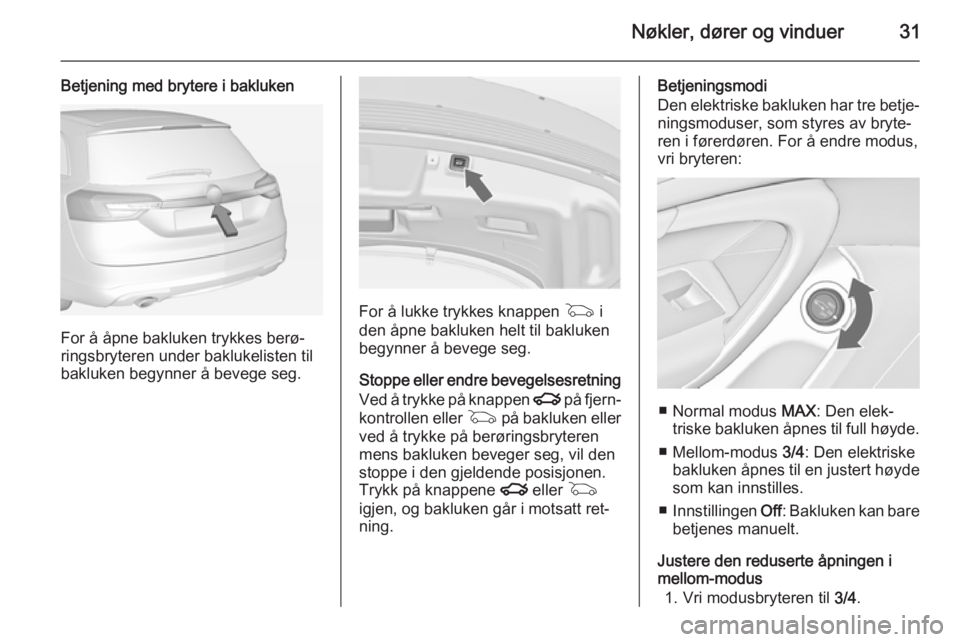

Page 33 of 315
Nøkler, dører og vinduer31
Betjening med brytere i bakluken
For å åpne bakluken trykkes berø‐
ringsbryteren under baklukelisten til
bakluken begynner å bevege seg.
For å lukke trykkes knappen G i
den åpne bakluken helt til bakluken
begynner å bevege seg.
Stoppe eller endre bevegelsesretning Ved å trykke på knappen x på fjern‐
kontrollen eller G på bakluken eller
ved å trykke på berøringsbryteren
mens bakluken beveger seg, vil den
stoppe i den gjeldende posisjonen.
Trykk på knappene x eller G
igjen, og bakluken går i motsatt ret‐
ning.
Betjeningsmodi
Den elektriske bakluken har tre betje‐
ningsmoduser, som styres av bryte‐
ren i førerdøren. For å endre modus, vri bryteren:
■ Normal modus MAX: Den elek‐
triske bakluken åpnes til full høyde.
■ Mellom-modus 3/4: Den elektriske
bakluken åpnes til en justert høyde som kan innstilles.
■ Innstillingen Off: Bakluken kan bare
betjenes manuelt.
Justere den reduserte åpningen i
mellom-modus
1. Vri modusbryteren til 3/4.

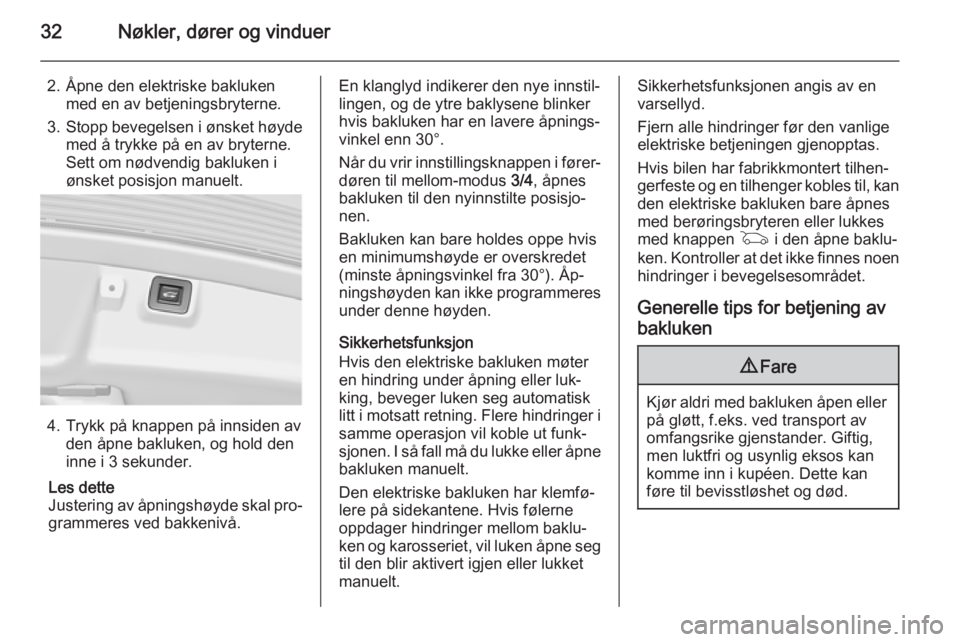

Page 34 of 315
32Nøkler, dører og vinduer
2. Åpne den elektriske baklukenmed en av betjeningsbryterne.
3. Stopp bevegelsen i ønsket høyde
med å trykke på en av bryterne.
Sett om nødvendig bakluken i
ønsket posisjon manuelt.
4. Trykk på knappen på innsiden av den åpne bakluken, og hold den
inne i 3 sekunder.
Les dette
Justering av åpningshøyde skal pro‐
grammeres ved bakkenivå.
En klanglyd indikerer den nye innstil‐
lingen, og de ytre baklysene blinker
hvis bakluken har en lavere åpnings‐
vinkel enn 30°.
Når du vrir innstillingsknappen i fører‐
døren til mellom-modus 3/4, åpnes
bakluken til den nyinnstilte posisjo‐
nen.
Bakluken kan bare holdes oppe hvis
en minimumshøyde er overskredet (minste åpningsvinkel fra 30°). Åp‐
ningshøyden kan ikke programmeres under denne høyden.
Sikkerhetsfunksjon
Hvis den elektriske bakluken møter
en hindring under åpning eller luk‐
king, beveger luken seg automatisk
litt i motsatt retning. Flere hindringer i
samme operasjon vil koble ut funk‐
sjonen. I så fall må du lukke eller åpne bakluken manuelt.
Den elektriske bakluken har klemfø‐ lere på sidekantene. Hvis følerne
oppdager hindringer mellom baklu‐
ken og karosseriet, vil luken åpne seg
til den blir aktivert igjen eller lukket
manuelt.Sikkerhetsfunksjonen angis av en
varsellyd.
Fjern alle hindringer før den vanlige
elektriske betjeningen gjenopptas.
Hvis bilen har fabrikkmontert tilhen‐
gerfeste og en tilhenger kobles til, kan
den elektriske bakluken bare åpnes med berøringsbryteren eller lukkes
med knappen G i den åpne baklu‐
ken. Kontroller at det ikke finnes noen hindringer i bevegelsesområdet.
Generelle tips for betjening av
bakluken9 Fare
Kjør aldri med bakluken åpen eller
på gløtt, f.eks. ved transport avomfangsrike gjenstander. Giftig,men luktfri og usynlig eksos kan
komme inn i kupéen. Dette kan
føre til bevisstløshet og død.

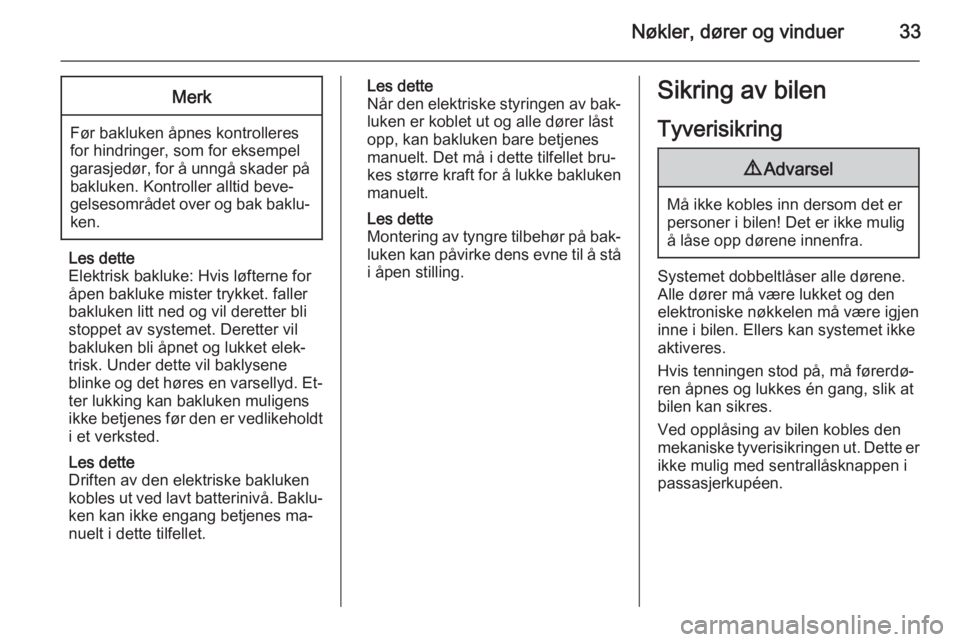

Page 35 of 315
Nøkler, dører og vinduer33Merk
Før bakluken åpnes kontrolleres
for hindringer, som for eksempel
garasjedør, for å unngå skader på bakluken. Kontroller alltid beve‐
gelsesområdet over og bak baklu‐ ken.
Les dette
Elektrisk bakluke: Hvis løfterne for
åpen bakluke mister trykket. faller
bakluken litt ned og vil deretter bli
stoppet av systemet. Deretter vil
bakluken bli åpnet og lukket elek‐
trisk. Under dette vil baklysene
blinke og det høres en varsellyd. Et‐ ter lukking kan bakluken muligens
ikke betjenes før den er vedlikeholdt
i et verksted.
Les dette
Driften av den elektriske bakluken
kobles ut ved lavt batterinivå. Baklu‐ ken kan ikke engang betjenes ma‐
nuelt i dette tilfellet.
Les dette
Når den elektriske styringen av bak‐ luken er koblet ut og alle dører låst
opp, kan bakluken bare betjenes
manuelt. Det må i dette tilfellet bru‐
kes større kraft for å lukke bakluken
manuelt.
Les dette
Montering av tyngre tilbehør på bak‐
luken kan påvirke dens evne til å stå i åpen stilling.Sikring av bilen
Tyverisikring9 Advarsel
Må ikke kobles inn dersom det er
personer i bilen! Det er ikke mulig å låse opp dørene innenfra.
Systemet dobbeltlåser alle dørene.
Alle dører må være lukket og den
elektroniske nøkkelen må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
Hvis tenningen stod på, må førerdø‐
ren åpnes og lukkes én gang, slik at
bilen kan sikres.
Ved opplåsing av bilen kobles den
mekaniske tyverisikringen ut. Dette er
ikke mulig med sentrallåsknappen i
passasjerkupéen.

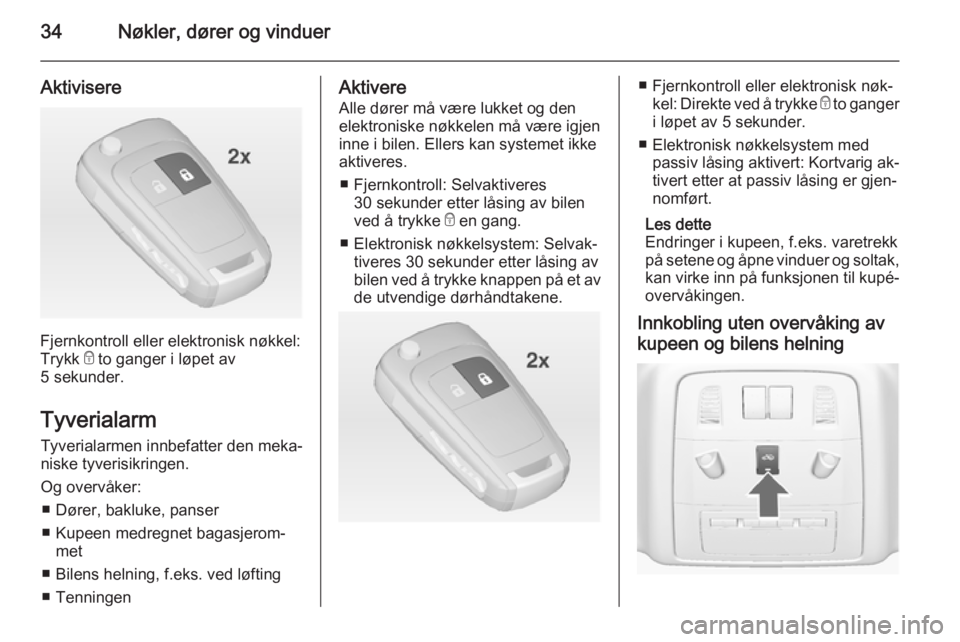

Page 36 of 315
34Nøkler, dører og vinduer
Aktivisere
Fjernkontroll eller elektronisk nøkkel:
Trykk e to ganger i løpet av
5 sekunder.
Tyverialarm Tyverialarmen innbefatter den meka‐
niske tyverisikringen.
Og overvåker: ■ Dører, bakluke, panser
■ Kupeen medregnet bagasjerom‐ met
■ Bilens helning, f.eks. ved løfting
■ Tenningen
Aktivere
Alle dører må være lukket og den
elektroniske nøkkelen må være igjen
inne i bilen. Ellers kan systemet ikke
aktiveres.
■ Fjernkontroll: Selvaktiveres 30 sekunder etter låsing av bilen
ved å trykke e en gang.
■ Elektronisk nøkkelsystem: Selvak‐ tiveres 30 sekunder etter låsing av
bilen ved å trykke knappen på et av de utvendige dørhåndtakene.■ Fjernkontroll eller elektronisk nøk‐
kel: Direkte ved å trykke e to ganger
i løpet av 5 sekunder.
■ Elektronisk nøkkelsystem med passiv låsing aktivert: Kortvarig ak‐
tivert etter at passiv låsing er gjen‐
nomført.
Les dette
Endringer i kupeen, f.eks. varetrekk
på setene og åpne vinduer og soltak, kan virke inn på funksjonen til kupé‐
overvåkingen.
Innkobling uten overvåking av
kupeen og bilens helning

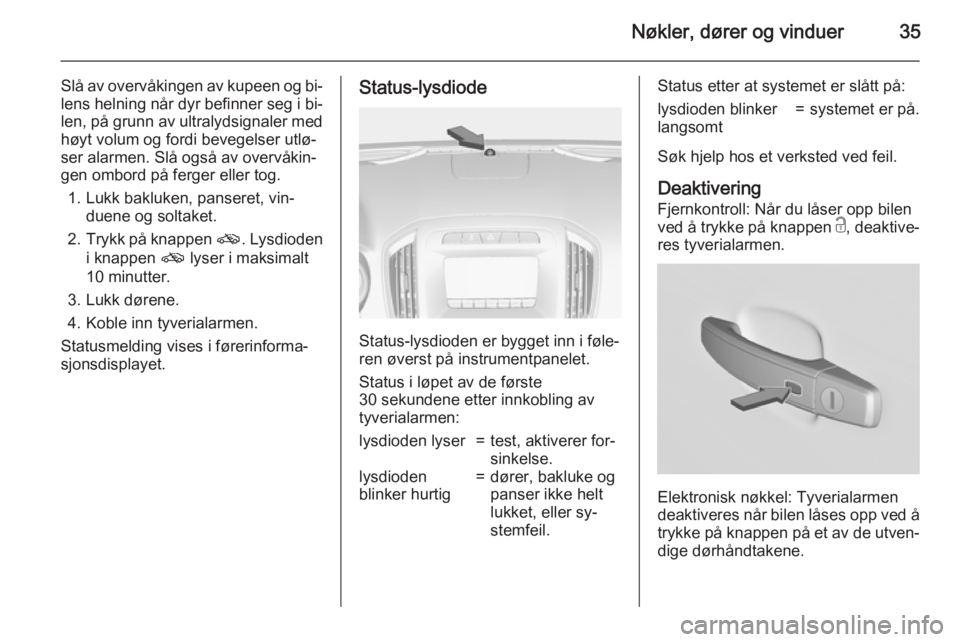

Page 37 of 315
Nøkler, dører og vinduer35
Slå av overvåkingen av kupeen og bi‐
lens helning når dyr befinner seg i bi‐ len, på grunn av ultralydsignaler med
høyt volum og fordi bevegelser utlø‐
ser alarmen. Slå også av overvåkin‐
gen ombord på ferger eller tog.
1. Lukk bakluken, panseret, vin‐ duene og soltaket.
2. Trykk på knappen o. Lysdioden
i knappen o lyser i maksimalt
10 minutter.
3. Lukk dørene.
4. Koble inn tyverialarmen.
Statusmelding vises i førerinforma‐
sjonsdisplayet.Status-lysdiode
Status-lysdioden er bygget inn i føle‐
ren øverst på instrumentpanelet.
Status i løpet av de første
30 sekundene etter innkobling av
tyverialarmen:
lysdioden lyser=test, aktiverer for‐
sinkelse.lysdioden
blinker hurtig=dører, bakluke og
panser ikke helt
lukket, eller sy‐
stemfeil.Status etter at systemet er slått på:lysdioden blinker
langsomt=systemet er på.
Søk hjelp hos et verksted ved feil.
DeaktiveringFjernkontroll: Når du låser opp bilen
ved å trykke på knappen c, deaktive‐
res tyverialarmen.
Elektronisk nøkkel: Tyverialarmen
deaktiveres når bilen låses opp ved å
trykke på knappen på et av de utven‐
dige dørhåndtakene.

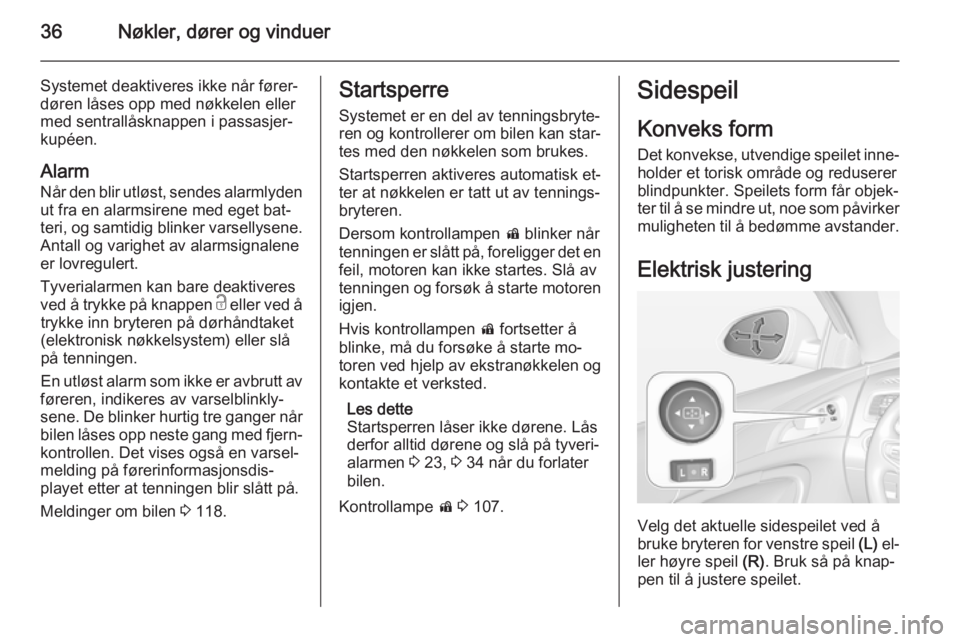

Page 38 of 315
36Nøkler, dører og vinduer
Systemet deaktiveres ikke når fører‐
døren låses opp med nøkkelen eller
med sentrallåsknappen i passasjer‐
kupéen.
Alarm Når den blir utløst, sendes alarmlydenut fra en alarmsirene med eget bat‐
teri, og samtidig blinker varsellysene.
Antall og varighet av alarmsignalene
er lovregulert.
Tyverialarmen kan bare deaktiveres
ved å trykke på knappen c eller ved å
trykke inn bryteren på dørhåndtaket
(elektronisk nøkkelsystem) eller slå på tenningen.
En utløst alarm som ikke er avbrutt av
føreren, indikeres av varselblinkly‐
sene. De blinker hurtig tre ganger når
bilen låses opp neste gang med fjern‐
kontrollen. Det vises også en varsel‐
melding på førerinformasjonsdis‐ playet etter at tenningen blir slått på.
Meldinger om bilen 3 118.Startsperre
Systemet er en del av tenningsbryte‐
ren og kontrollerer om bilen kan star‐
tes med den nøkkelen som brukes.
Startsperren aktiveres automatisk et‐
ter at nøkkelen er tatt ut av tennings‐
bryteren.
Dersom kontrollampen d blinker når
tenningen er slått på, foreligger det en feil, motoren kan ikke startes. Slå av
tenningen og forsøk å starte motoren
igjen.
Hvis kontrollampen d fortsetter å
blinke, må du forsøke å starte mo‐
toren ved hjelp av ekstranøkkelen og
kontakte et verksted.
Les dette
Startsperren låser ikke dørene. Lås
derfor alltid dørene og slå på tyveri‐
alarmen 3 23, 3 34 når du forlater
bilen.
Kontrollampe d 3 107.Sidespeil
Konveks form
Det konvekse, utvendige speilet inne‐
holder et torisk område og reduserer
blindpunkter. Speilets form får objek‐
ter til å se mindre ut, noe som påvirker muligheten til å bedømme avstander.
Elektrisk justering
Velg det aktuelle sidespeilet ved å
bruke bryteren for venstre speil (L) el‐
ler høyre speil (R). Bruk så på knap‐
pen til å justere speilet.

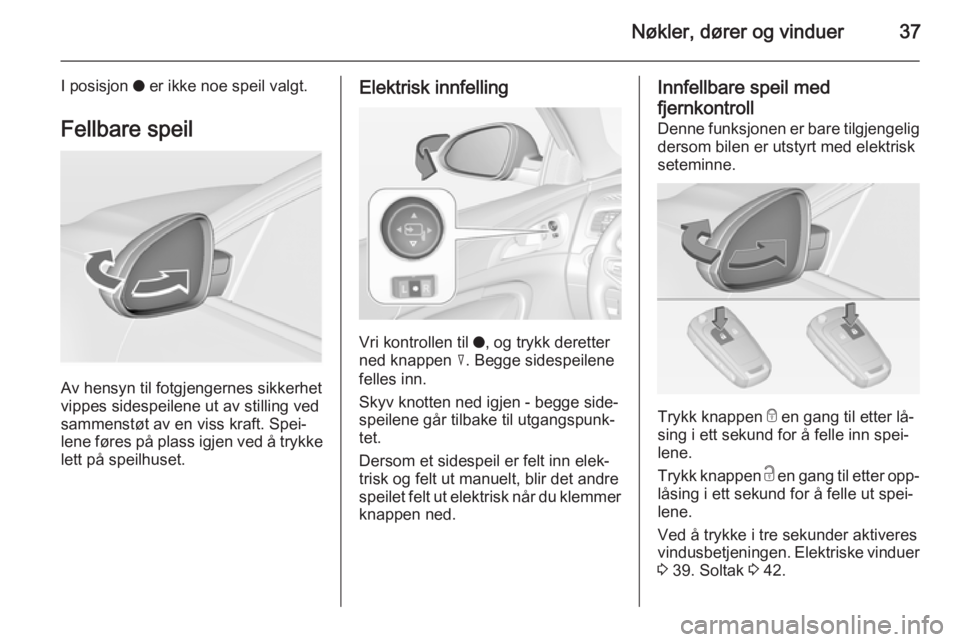

Page 39 of 315
Nøkler, dører og vinduer37
I posisjon o er ikke noe speil valgt.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
Elektrisk innfelling
Vri kontrollen til o, og trykk deretter
ned knappen c. Begge sidespeilene
felles inn.
Skyv knotten ned igjen - begge side‐
speilene går tilbake til utgangspunk‐
tet.
Dersom et sidespeil er felt inn elek‐ trisk og felt ut manuelt, blir det andre
speilet felt ut elektrisk når du klemmer
knappen ned.
Innfellbare speil med
fjernkontroll Denne funksjonen er bare tilgjengelig
dersom bilen er utstyrt med elektrisk
seteminne.
Trykk knappen e
en gang til etter lå‐
sing i ett sekund for å felle inn spei‐
lene.
Trykk knappen c en gang til etter opp‐
låsing i ett sekund for å felle ut spei‐
lene.
Ved å trykke i tre sekunder aktiveres
vindusbetjeningen. Elektriske vinduer 3 39. Soltak 3 42.
Page 40 of 315

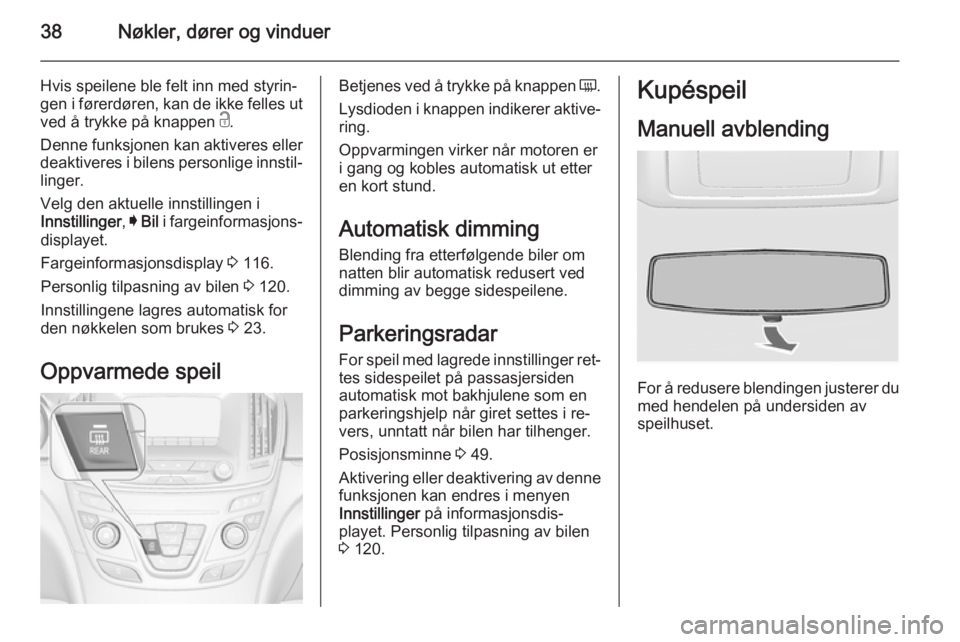

38Nøkler, dører og vinduer
Hvis speilene ble felt inn med styrin‐
gen i førerdøren, kan de ikke felles ut
ved å trykke på knappen c.
Denne funksjonen kan aktiveres eller
deaktiveres i bilens personlige innstil‐
linger.
Velg den aktuelle innstillingen i
Innstillinger , I Bil i fargeinformasjons‐
displayet.
Fargeinformasjonsdisplay 3 116.
Personlig tilpasning av bilen 3 120.
Innstillingene lagres automatisk for
den nøkkelen som brukes 3 23.
Oppvarmede speilBetjenes ved å trykke på knappen Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er i gang og kobles automatisk ut etteren kort stund.
Automatisk dimming
Blending fra etterfølgende biler om
natten blir automatisk redusert ved
dimming av begge sidespeilene.
Parkeringsradar For speil med lagrede innstillinger ret‐ tes sidespeilet på passasjersidenautomatisk mot bakhjulene som en
parkeringshjelp når giret settes i re‐ vers, unntatt når bilen har tilhenger.
Posisjonsminne 3 49.
Aktivering eller deaktivering av denne
funksjonen kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 120.Kupéspeil
Manuell avblending
For å redusere blendingen justerer du med hendelen på undersiden avspeilhuset.
