Cuidado del vehículo269

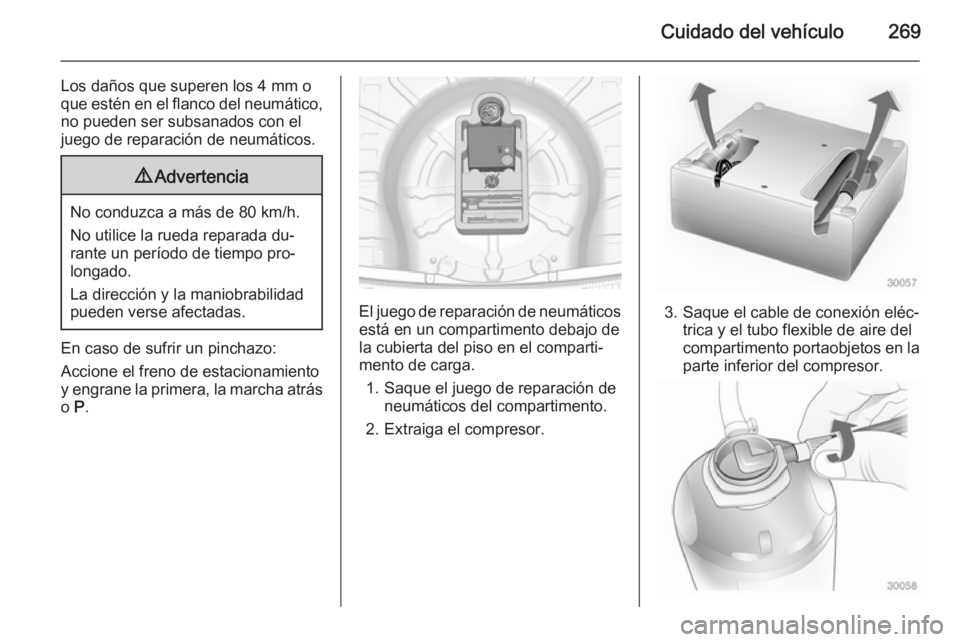

Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No utilice la rueda reparada du‐
rante un período de tiempo pro‐
longado.
La dirección y la maniobrabilidad
pueden verse afectadas.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
El juego de reparación de neumáticos
está en un compartimento debajo de
la cubierta del piso en el comparti‐
mento de carga.
1. Saque el juego de reparación de neumáticos del compartimento.
2. Extraiga el compresor.3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la parte inferior del compresor.
Page 272 of 345
270Cuidado del vehículo

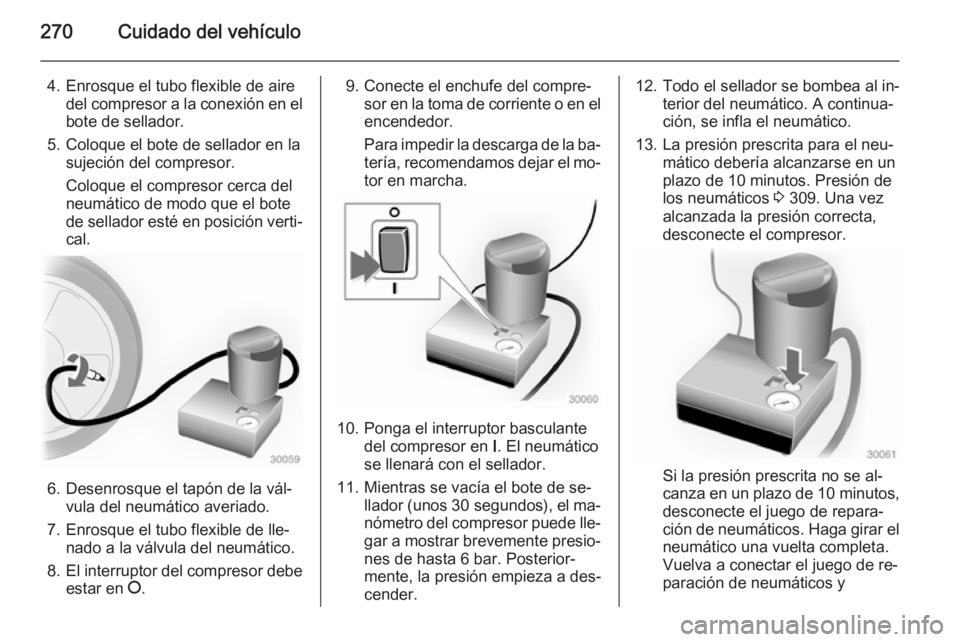

4. Enrosque el tubo flexible de airedel compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐
sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en unplazo de 10 minutos. Presión de
los neumáticos 3 309. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y
Page 273 of 345

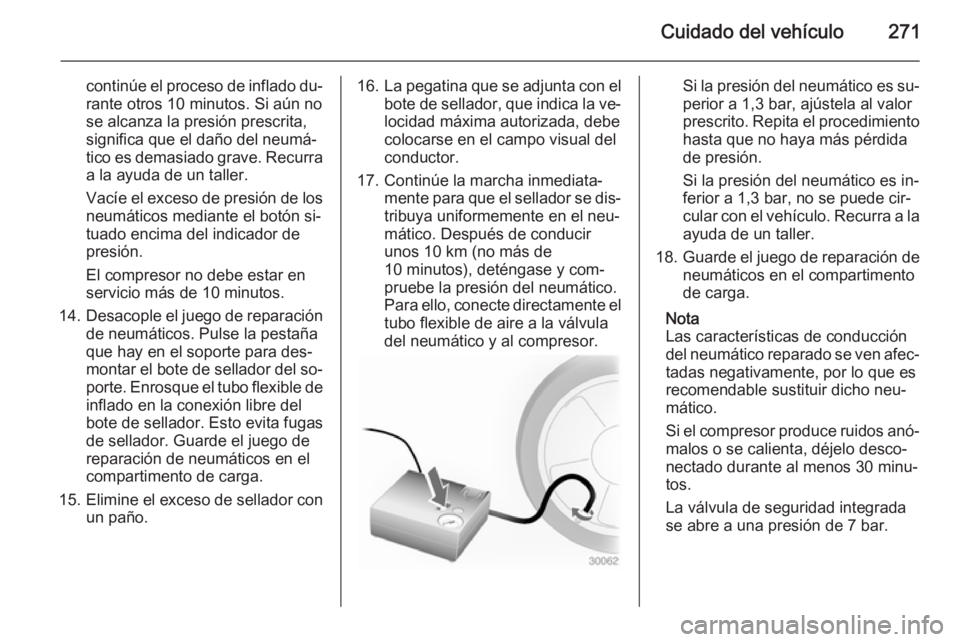

Cuidado del vehículo271
continúe el proceso de inflado du‐
rante otros 10 minutos. Si aún no
se alcanza la presión prescrita,
significa que el daño del neumá‐
tico es demasiado grave. Recurra
a la ayuda de un taller.
Vacíe el exceso de presión de los neumáticos mediante el botón si‐
tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐
porte. Enrosque el tubo flexible de inflado en la conexión libre del
bote de sellador. Esto evita fugas
de sellador. Guarde el juego de
reparación de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el tubo flexible de aire a la válvula
del neumático y al compresor.Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de conducción
del neumático reparado se ven afec‐
tadas negativamente, por lo que es
recomendable sustituir dicho neu‐
mático.
Si el compresor produce ruidos anó‐ malos o se calienta, déjelo desco‐
nectado durante al menos 30 minu‐
tos.
La válvula de seguridad integrada se abre a una presión de 7 bar.
Page 274 of 345
272Cuidado del vehículo

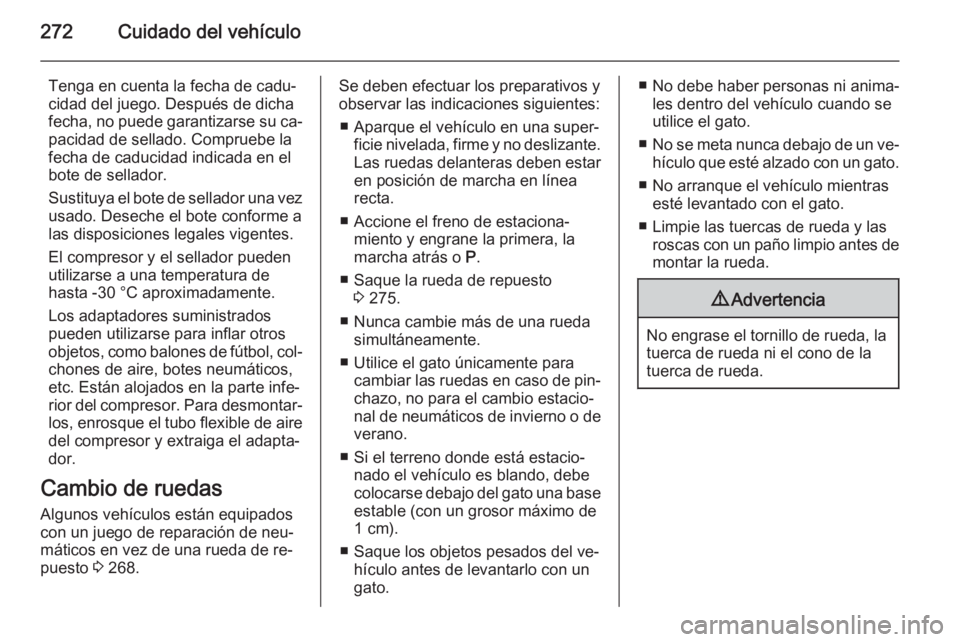

Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez
usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐
dor.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 268.Se deben efectuar los preparativos y
observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
■ Saque la rueda de repuesto 3 275.
■ Nunca cambie más de una rueda simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐nal de neumáticos de invierno o de
verano.
■ Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una base estable (con un grosor máximo de
1 cm).
■ Saque los objetos pesados del ve‐ hículo antes de levantarlo con un
gato.■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el vehículo mientras esté levantado con el gato.
■ Limpie las tuercas de rueda y las roscas con un paño limpio antes demontar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
Page 275 of 345
Cuidado del vehículo273

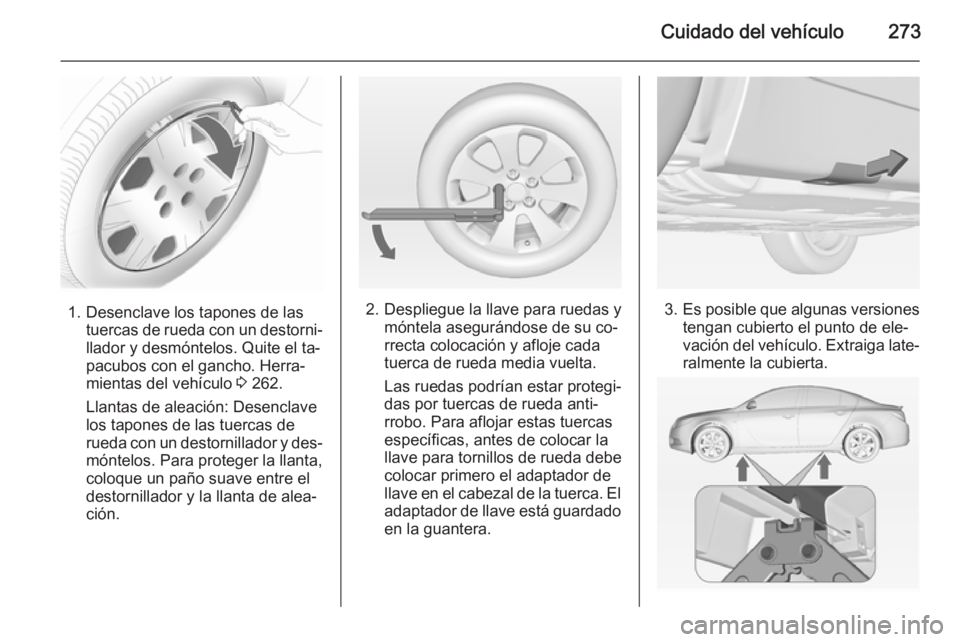

1. Desenclave los tapones de lastuercas de rueda con un destorni‐
llador y desmóntelos. Quite el ta‐
pacubos con el gancho. Herra‐
mientas del vehículo 3 262.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador y des‐
móntelos. Para proteger la llanta,
coloque un paño suave entre el
destornillador y la llanta de alea‐
ción.2. Despliegue la llave para ruedas y móntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador de
llave en el cabezal de la tuerca. El adaptador de llave está guardado
en la guantera.3. Es posible que algunas versiones
tengan cubierto el punto de ele‐
vación del vehículo. Extraiga late‐
ralmente la cubierta.
Page 276 of 345
274Cuidado del vehículo

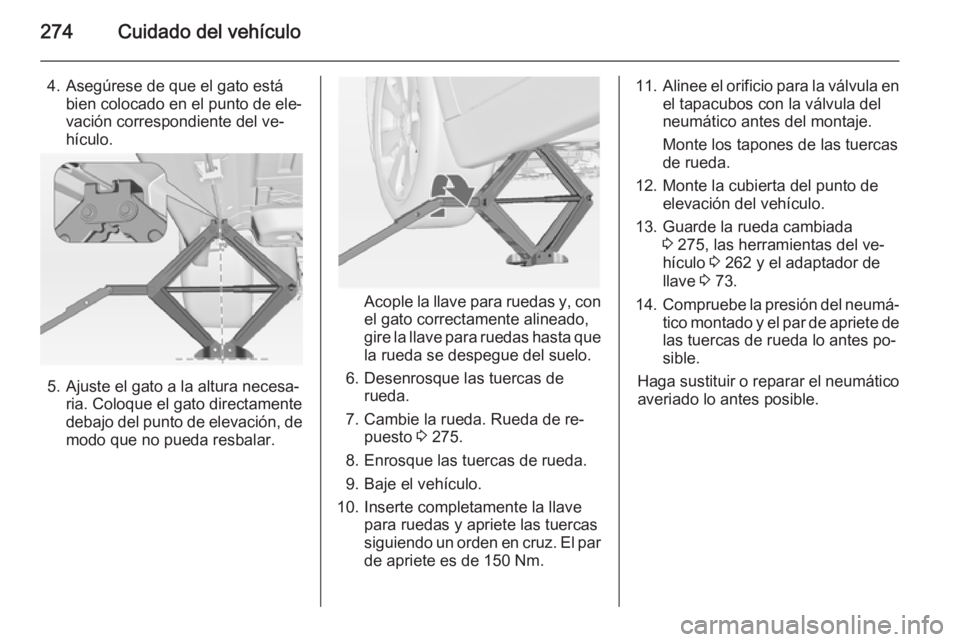

4. Asegúrese de que el gato estábien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
5. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con el gato correctamente alineado,
gire la llave para ruedas hasta que
la rueda se despegue del suelo.
6. Desenrosque las tuercas de rueda.
7. Cambie la rueda. Rueda de re‐ puesto 3 275.
8. Enrosque las tuercas de rueda.
9. Baje el vehículo.
10. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 150 Nm.
11. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
12. Monte la cubierta del punto de elevación del vehículo.
13. Guarde la rueda cambiada 3 275, las herramientas del ve‐
hículo 3 262 y el adaptador de
llave 3 73.
14. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Page 277 of 345
Cuidado del vehículo275

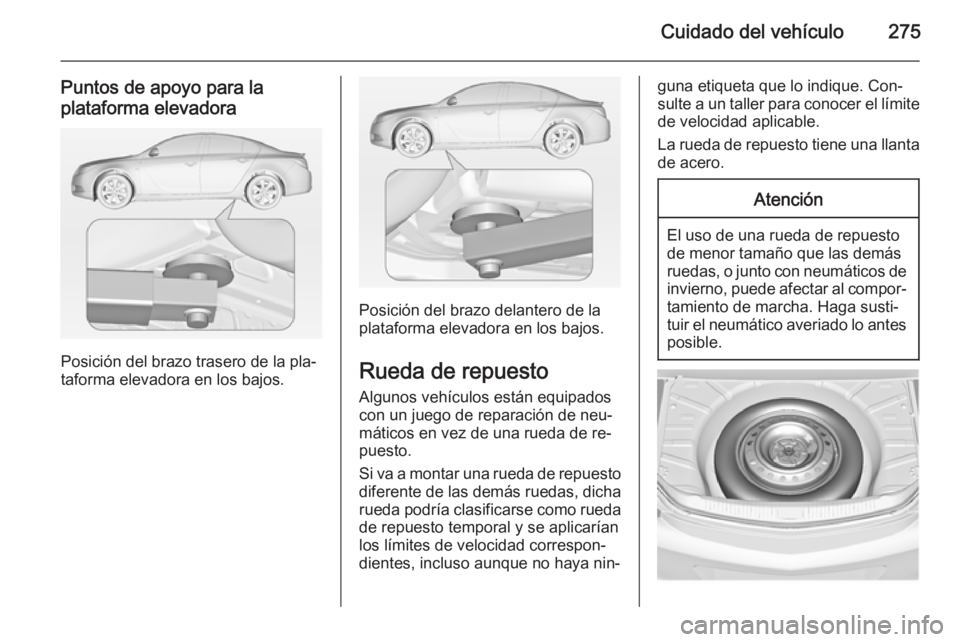

Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora en los bajos.
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Page 278 of 345
276Cuidado del vehículo

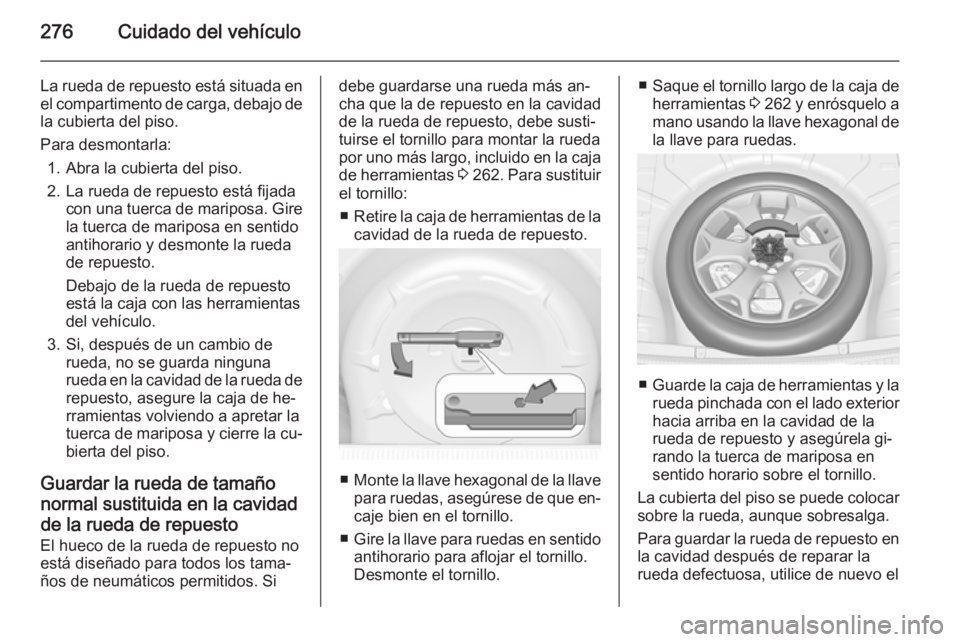

La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso.
2. La rueda de repuesto está fijada con una tuerca de mariposa. Gire
la tuerca de mariposa en sentido
antihorario y desmonte la rueda
de repuesto.
Debajo de la rueda de repuesto
está la caja con las herramientas
del vehículo.
3. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de
repuesto, asegure la caja de he‐
rramientas volviendo a apretar la
tuerca de mariposa y cierre la cu‐ bierta del piso.
Guardar la rueda de tamaño
normal sustituida en la cavidad
de la rueda de repuesto
El hueco de la rueda de repuesto no
está diseñado para todos los tama‐
ños de neumáticos permitidos. Sidebe guardarse una rueda más an‐
cha que la de repuesto en la cavidad
de la rueda de repuesto, debe susti‐
tuirse el tornillo para montar la rueda
por uno más largo, incluido en la caja de herramientas 3 262 . Para sustituir
el tornillo:
■ Retire la caja de herramientas de la
cavidad de la rueda de repuesto.
■ Monte la llave hexagonal de la llave
para ruedas, asegúrese de que en‐
caje bien en el tornillo.
■ Gire la llave para ruedas en sentido
antihorario para aflojar el tornillo.
Desmonte el tornillo.
■ Saque el tornillo largo de la caja de
herramientas 3 262 y enrósquelo a
mano usando la llave hexagonal de la llave para ruedas.
■ Guarde la caja de herramientas y la
rueda pinchada con el lado exterior
hacia arriba en la cavidad de la
rueda de repuesto y asegúrela gi‐
rando la tuerca de mariposa en
sentido horario sobre el tornillo.
La cubierta del piso se puede colocar sobre la rueda, aunque sobresalga.
Para guardar la rueda de repuesto en
la cavidad después de reparar la
rueda defectuosa, utilice de nuevo el
Page 279 of 345

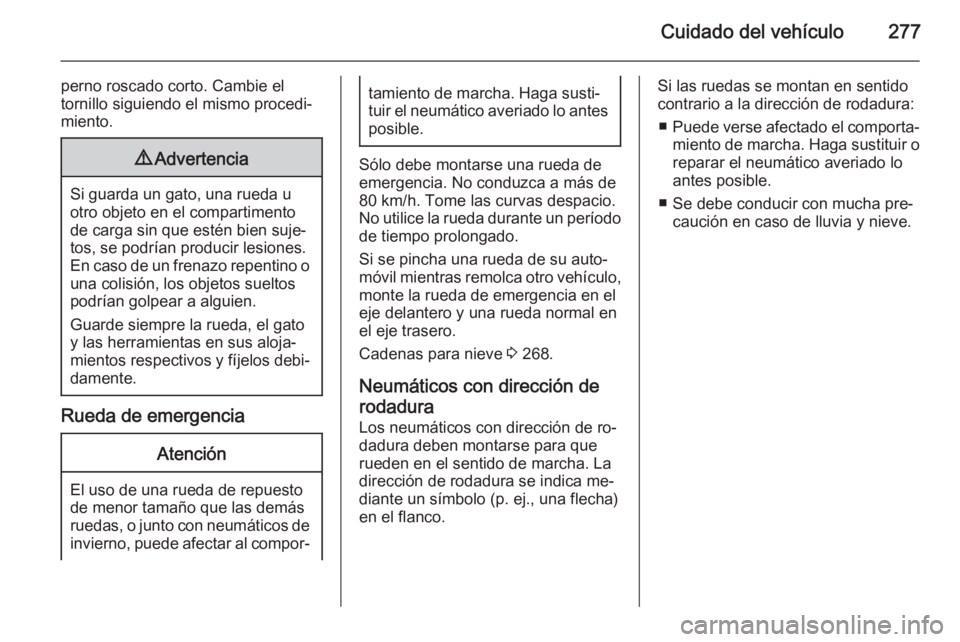

Cuidado del vehículo277
perno roscado corto. Cambie el
tornillo siguiendo el mismo procedi‐
miento.9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre la rueda, el gato
y las herramientas en sus aloja‐
mientos respectivos y fíjelos debi‐
damente.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de
invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 268.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.
Page 280 of 345
278Cuidado del vehículoArranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería del ve‐
hículo descargada puede ponerse en
marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería del ve‐ hículo descargada.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ No se apoye sobre la batería delvehículo durante el arranque con
los cables auxiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento; cambio manual en punto
muerto, cambio automático en P.
■ Si la batería del vehículo tiene cu‐
bierta, retírela para cargarla o
arranque con puente la batería del
