Soins du véhicule259

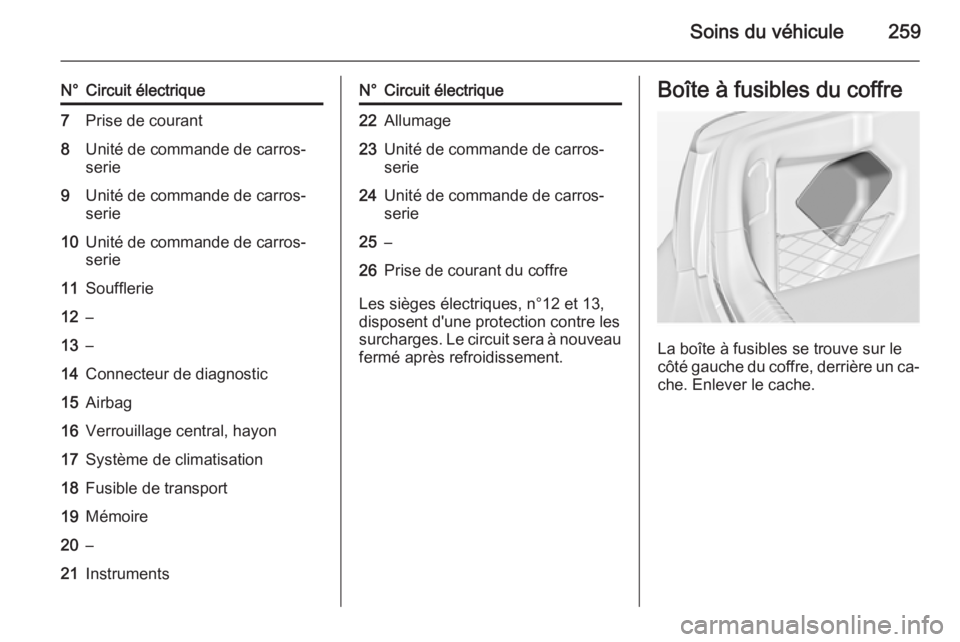

N°Circuit électrique7Prise de courant8Unité de commande de carros‐
serie9Unité de commande de carros‐
serie10Unité de commande de carros‐
serie11Soufflerie12–13–14Connecteur de diagnostic15Airbag16Verrouillage central, hayon17Système de climatisation18Fusible de transport19Mémoire20–21InstrumentsN°Circuit électrique22Allumage23Unité de commande de carros‐
serie24Unité de commande de carros‐
serie25–26Prise de courant du coffre
Les sièges électriques, n°12 et 13,
disposent d'une protection contre les
surcharges. Le circuit sera à nouveau fermé après refroidissement.
Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐
che. Enlever le cache.

260Soins du véhicule

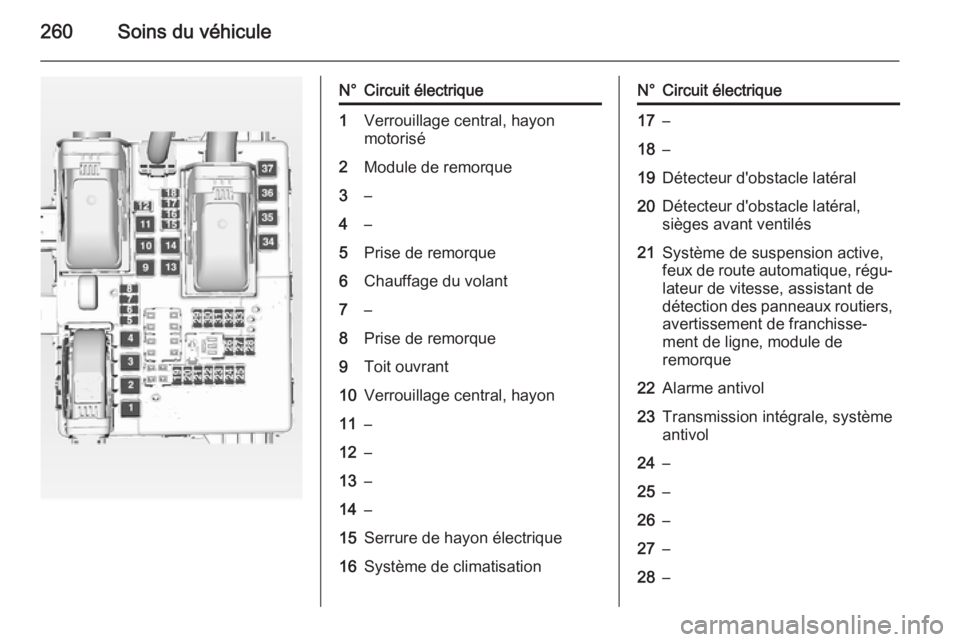

N°Circuit électrique1Verrouillage central, hayon
motorisé2Module de remorque3–4–5Prise de remorque6Chauffage du volant7–8Prise de remorque9Toit ouvrant10Verrouillage central, hayon11–12–13–14–15Serrure de hayon électrique16Système de climatisationN°Circuit électrique17–18–19Détecteur d'obstacle latéral20Détecteur d'obstacle latéral,
sièges avant ventilés21Système de suspension active,
feux de route automatique, régu‐
lateur de vitesse, assistant de
détection des panneaux routiers, avertissement de franchisse‐
ment de ligne, module de
remorque22Alarme antivol23Transmission intégrale, système antivol24–25–26–27–28–

Soins du véhicule261

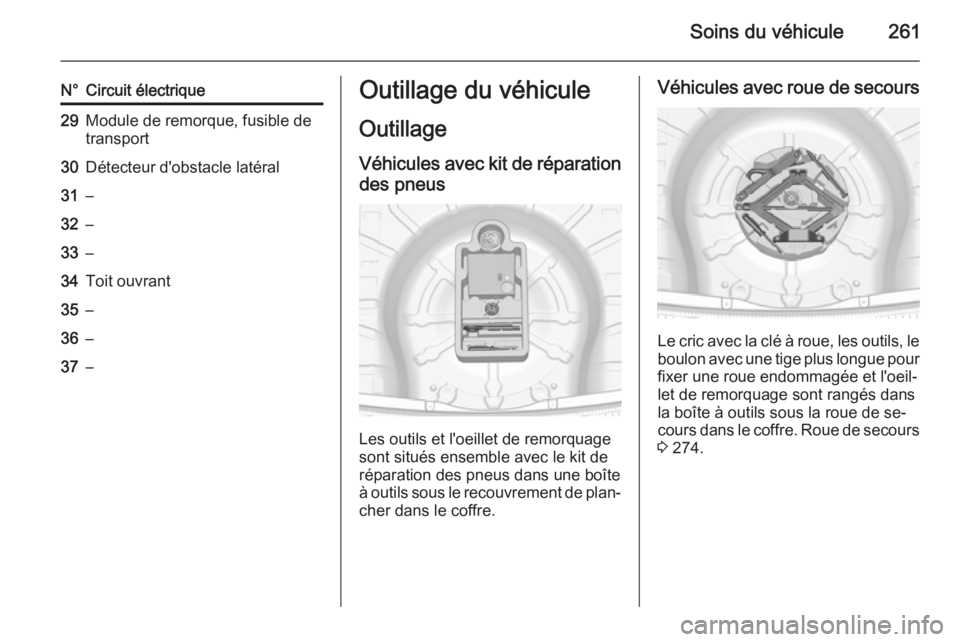

N°Circuit électrique29Module de remorque, fusible de
transport30Détecteur d'obstacle latéral31–32–33–34Toit ouvrant35–36–37–Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Les outils et l'oeillet de remorquage
sont situés ensemble avec le kit de
réparation des pneus dans une boîte
à outils sous le recouvrement de plan‐
cher dans le coffre.
Véhicules avec roue de secours
Le cric avec la clé à roue, les outils, le
boulon avec une tige plus longue pour fixer une roue endommagée et l'oeil‐
let de remorquage sont rangés dans
la boîte à outils sous la roue de se‐
cours dans le coffre. Roue de secours 3 274.

262Soins du véhiculeJantes et pneusÉtat des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Toutes les tailles de pneus sont per‐
mises comme pneus d'hiver 3 308.
Modèle berline 5 portes, berline 4
portes, Sports tourerLes tailles de pneus 205/60 R 16 et
235/45 R 18 sont uniquement adap‐
tées aux pneus d'hiver.
Désignations des pneus
par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R=Type de carcasse : RadialeRF=Type : RunFlat16=Diamètre des jantes en pouces95=Indice de capacité de charge
par exemple : 95 correspond à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/hPression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 308.
L'étiquette d'informations sur les
pneus et le chargement apposée sur
le cadre de porte gauche indique

Soins du véhicule263
l'équipement pneumatique d'origine
du véhicule et les pressions de
gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :1. Identifier l'essieu moteur et le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 294.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 308.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage a été ré‐ duite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact. Après avoir réglé la pression des pneus, enclencher l'allumage et sé‐
lectionner le réglage indiqué sur la
page Charge des pneus du centre
d'informations du conducteur 3 116.
Système de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.

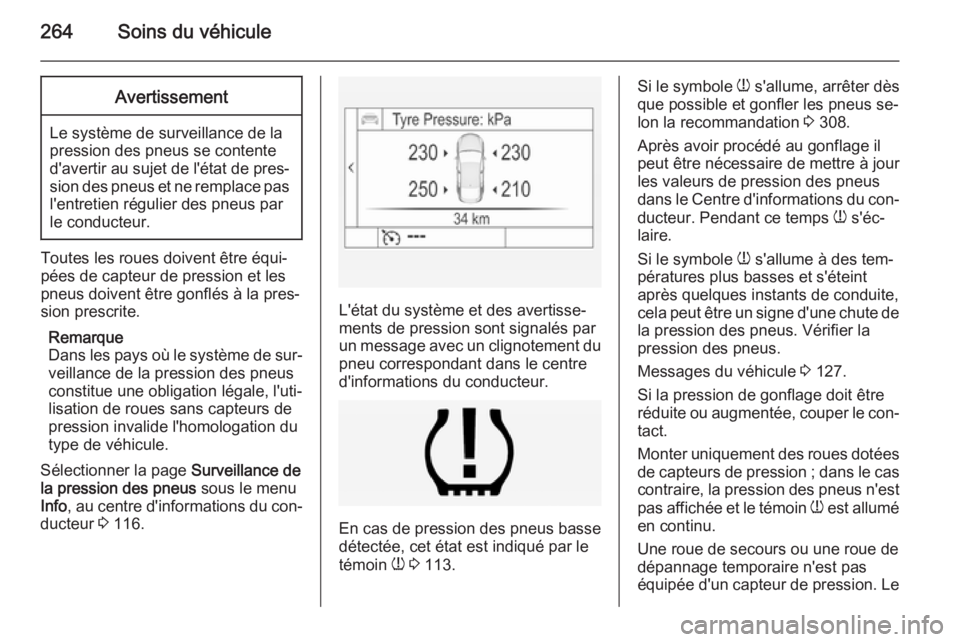

264Soins du véhiculeAvertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de pres‐ sion des pneus et ne remplace pas l'entretien régulier des pneus par
le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du type de véhicule.
Sélectionner la page Surveillance de
la pression des pneus sous le menu
Info , au centre d'informations du con‐
ducteur 3 116.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 113.
Si le symbole
w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 308.
Après avoir procédé au gonflage il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le Centre d'informations du con‐
ducteur. Pendant ce temps w s'éc‐
laire.
Si le symbole w s'allume à des tem‐
pératures plus basses et s'éteint
après quelques instants de conduite,
cela peut être un signe d'une chute de la pression des pneus. Vérifier la
pression des pneus.
Messages du véhicule 3 127.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le

Soins du véhicule265

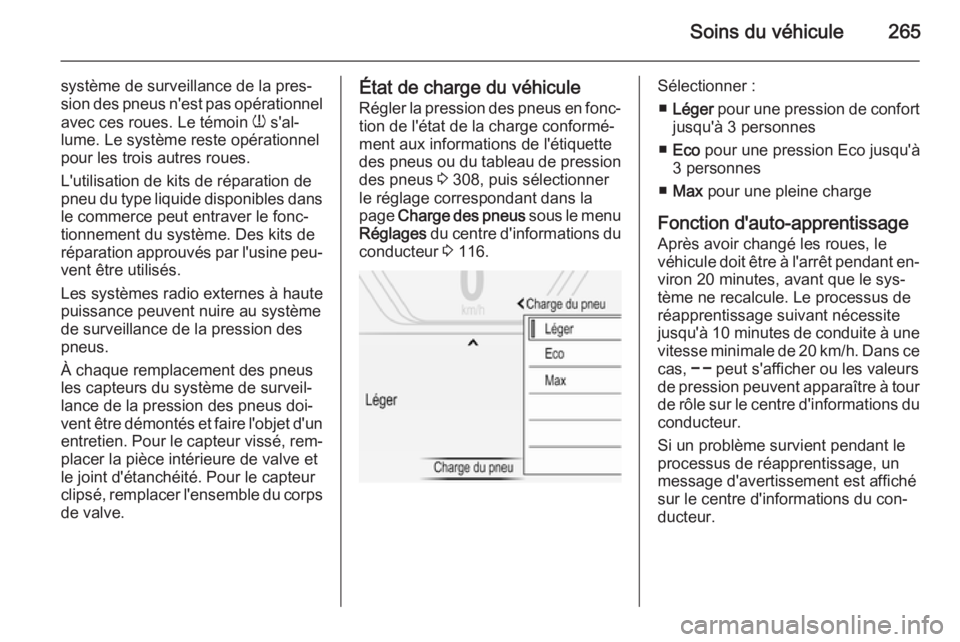

système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le témoin w s'al‐
lume. Le système reste opérationnel
pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐
vent être utilisés.
Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus
les capteurs du système de surveil‐ lance de la pression des pneus doi‐vent être démontés et faire l'objet d'un entretien. Pour le capteur vissé, rem‐
placer la pièce intérieure de valve et
le joint d'étanchéité. Pour le capteur clipsé, remplacer l'ensemble du corps
de valve.État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 308, puis sélectionner
le réglage correspondant dans la
page Charge des pneus sous le menu
Réglages du centre d'informations du
conducteur 3 116.Sélectionner :
■ Léger pour une pression de confort
jusqu'à 3 personnes
■ Eco pour une pression Eco jusqu'à
3 personnes
■ Max pour une pleine charge
Fonction d'auto-apprentissage
Après avoir changé les roues, le
véhicule doit être à l'arrêt pendant en‐ viron 20 minutes, avant que le sys‐
tème ne recalcule. Le processus de
réapprentissage suivant nécessite
jusqu'à 10 minutes de conduite à une
vitesse minimale de 20 km/h. Dans ce
cas, $ peut s'afficher ou les valeurs
de pression peuvent apparaître à tour de rôle sur le centre d'informations du conducteur.
Si un problème survient pendant le
processus de réapprentissage, un
message d'avertissement est affiché
sur le centre d'informations du con‐
ducteur.

266Soins du véhicule

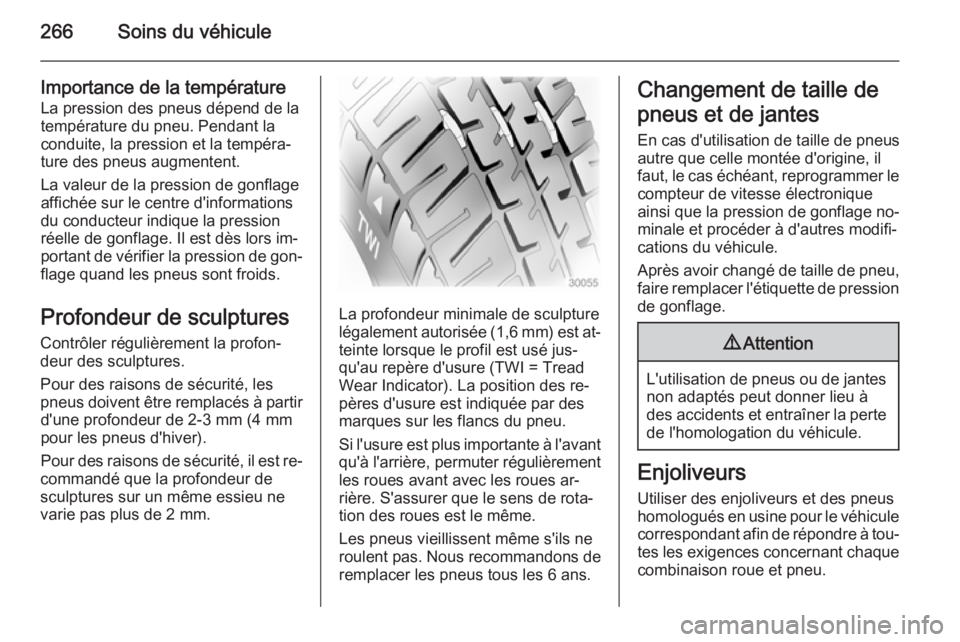

Importance de la températureLa pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle de gonflage. Il est dès lors im‐
portant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé que la profondeur de
sculptures sur un même essieu ne
varie pas plus de 2 mm.
La profondeur minimale de sculpture légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter régulièrement les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues est le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.

Soins du véhicule267

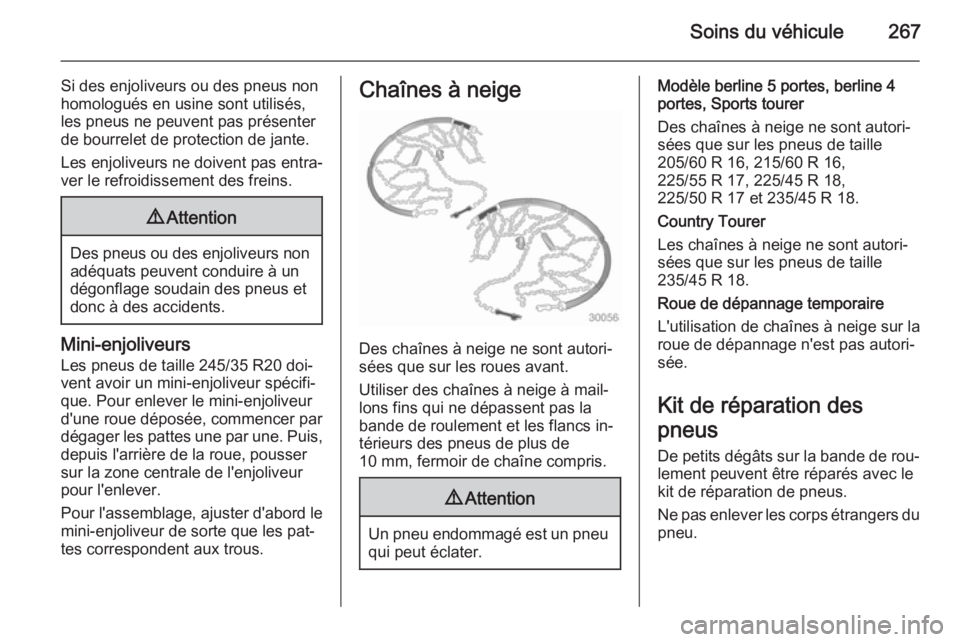

Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Mini-enjoliveurs
Les pneus de taille 245/35 R20 doi‐
vent avoir un mini-enjoliveur spécifi‐
que. Pour enlever le mini-enjoliveur
d'une roue déposée, commencer par
dégager les pattes une par une. Puis, depuis l'arrière de la roue, pousser
sur la zone centrale de l'enjoliveur
pour l'enlever.
Pour l'assemblage, ajuster d'abord le
mini-enjoliveur de sorte que les pat‐
tes correspondent aux trous.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Modèle berline 5 portes, berline 4
portes, Sports tourer
Des chaînes à neige ne sont autori‐
sées que sur les pneus de taille
205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 et 235/45 R 18.
Country Tourer
Les chaînes à neige ne sont autori‐ sées que sur les pneus de taille
235/45 R 18.
Roue de dépannage temporaire
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des
pneus De petits dégâts sur la bande de rou‐lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.

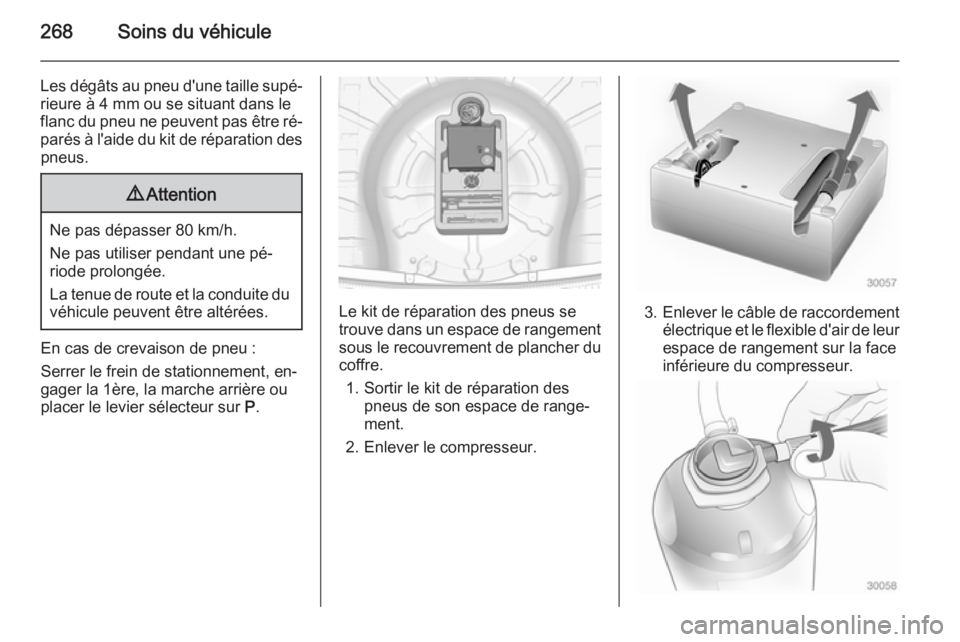

268Soins du véhicule
Les dégâts au pneu d'une taille supé‐rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être ré‐
parés à l'aide du kit de réparation des pneus.9 Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une pé‐
riode prolongée.
La tenue de route et la conduite du véhicule peuvent être altérées.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve dans un espace de rangement
sous le recouvrement de plancher du coffre.
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
