Instrumenti i kontrole99

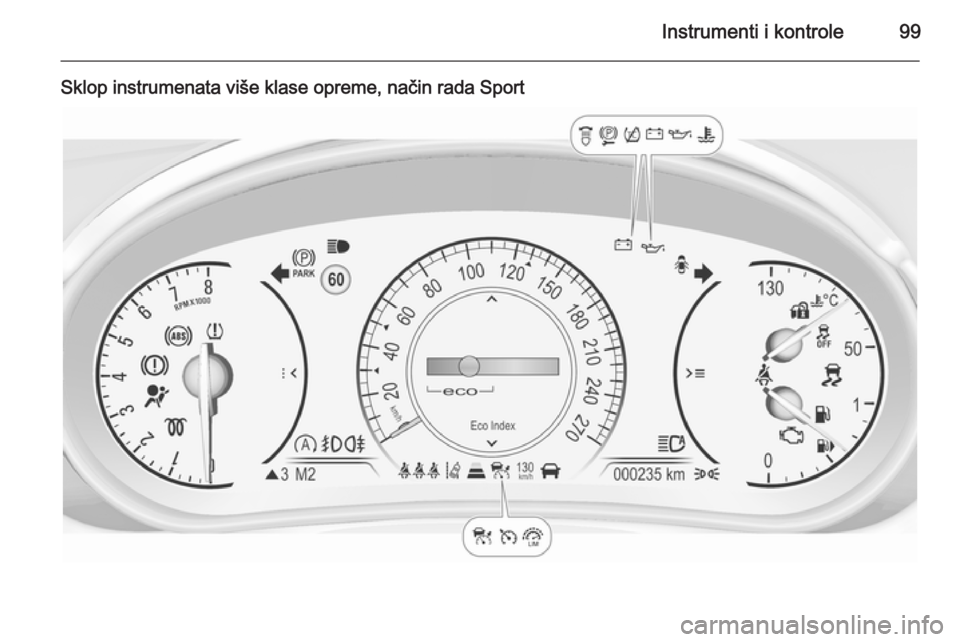

Sklop instrumenata više klase opreme, način rada Sport

100Instrumenti i kontrole

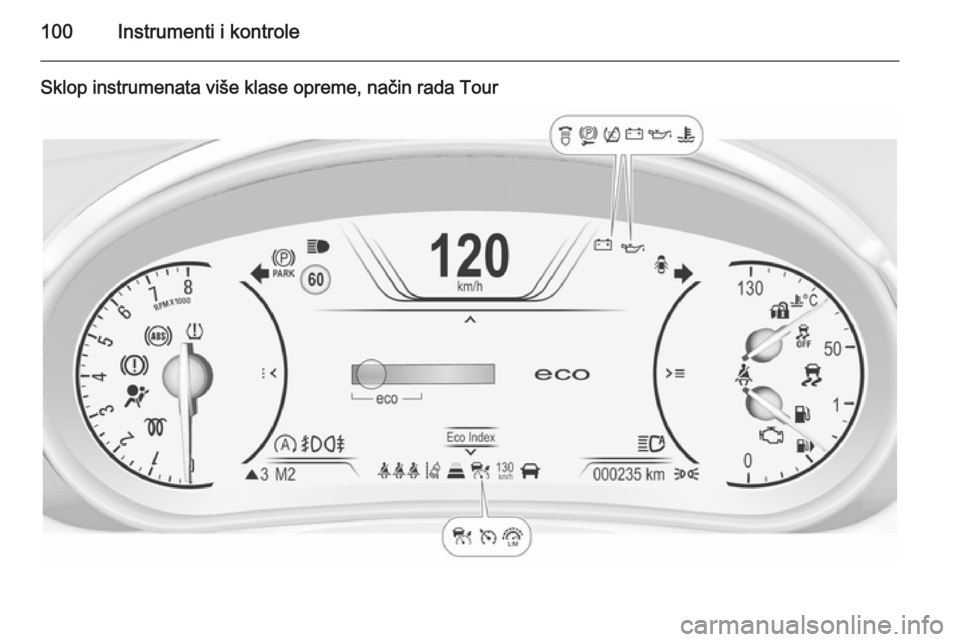

Sklop instrumenata više klase opreme, način rada Tour

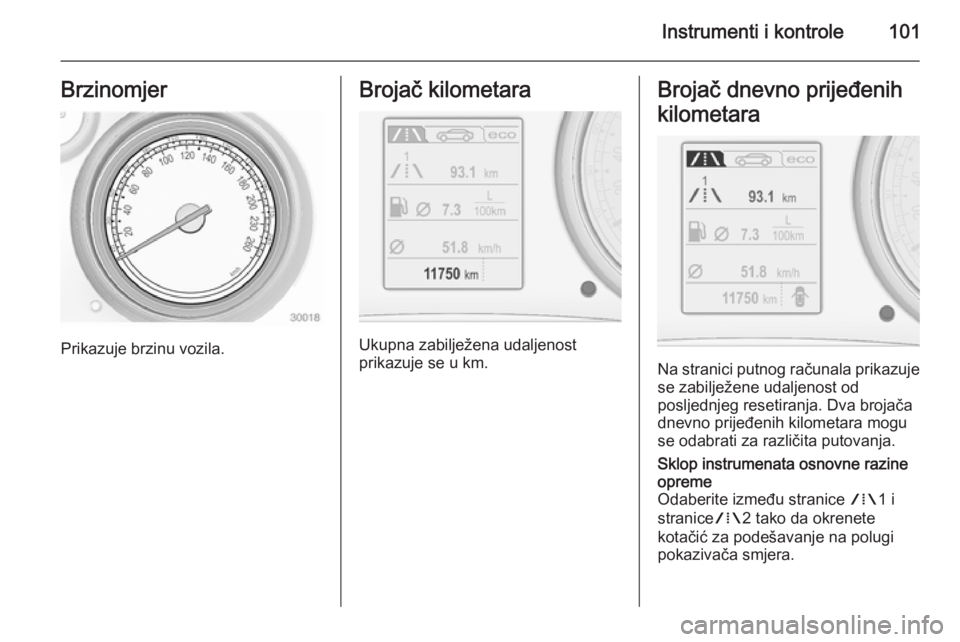

Instrumenti i kontrole101Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih
kilometara
Na stranici putnog računala prikazuje se zabilježene udaljenost od
posljednjeg resetiranja. Dva brojača
dnevno prijeđenih kilometara mogu
se odabrati za različita putovanja.
Sklop instrumenata osnovne razine
opreme
Odaberite između stranice W1 i
stranice W2 tako da okrenete
kotačić za podešavanje na polugi
pokazivača smjera.

102Instrumenti i kontrole

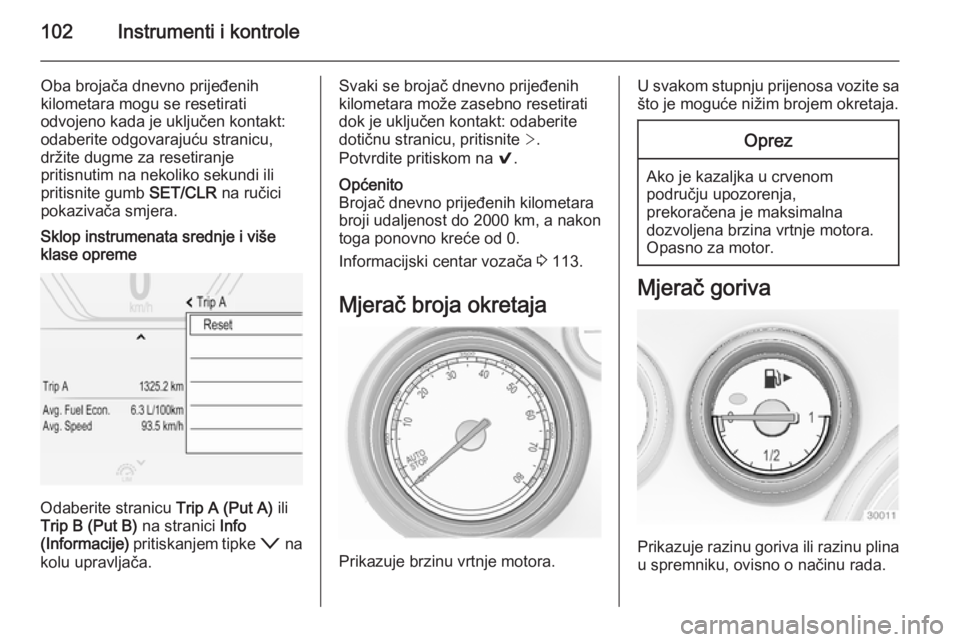

Oba brojača dnevno prijeđenih
kilometara mogu se resetirati
odvojeno kada je uključen kontakt: odaberite odgovarajuću stranicu,
držite dugme za resetiranje
pritisnutim na nekoliko sekundi ili
pritisnite gumb SET/CLR na ručici
pokazivača smjera.Sklop instrumenata srednje i više
klase opreme
Odaberite stranicu Trip A (Put A) ili
Trip B (Put B) na stranici Info
(Informacije) pritiskanjem tipke o na
kolu upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.Općenito
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Informacijski centar vozača 3 113.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa
što je moguće nižim brojem okretaja.Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku, ovisno o načinu rada.

Instrumenti i kontrole103

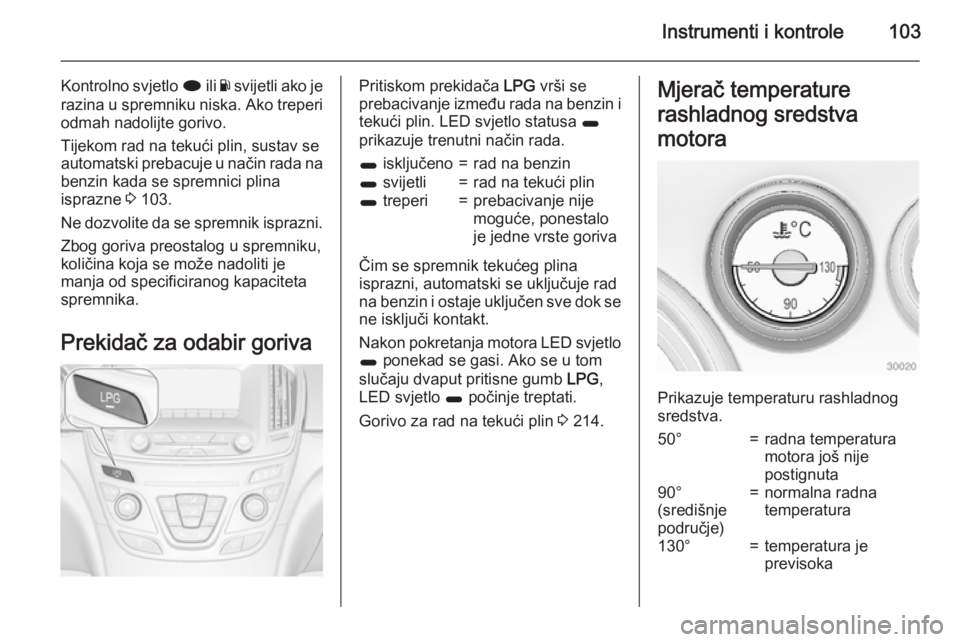

Kontrolno svjetlo i ili Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Tijekom rad na tekući plin, sustav se
automatski prebacuje u način rada na
benzin kada se spremnici plina
isprazne 3 103.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir gorivaPritiskom prekidača LPG vrši se
prebacivanje između rada na benzin i
tekući plin. LED svjetlo statusa 1
prikazuje trenutni način rada.1 isključeno=rad na benzin1 svijetli=rad na tekući plin1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Nakon pokretanja motora LED svjetlo
1 ponekad se gasi. Ako se u tom
slučaju dvaput pritisne gumb LPG,
LED svjetlo 1 počinje treptati.
Gorivo za rad na tekući plin 3 214.
Mjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
50°=radna temperatura
motora još nije
postignuta90°
(središnje
područje)=normalna radna
temperatura130°=temperatura je
previsoka

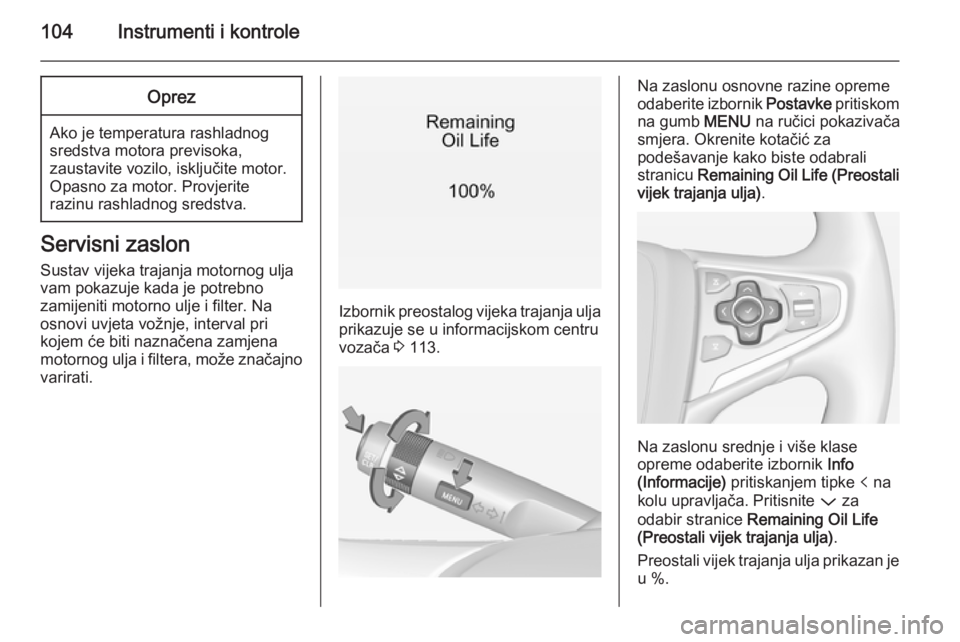

104Instrumenti i kontroleOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Izbornik preostalog vijeka trajanja ulja prikazuje se u informacijskom centru
vozača 3 113.
Na zaslonu osnovne razine opreme
odaberite izbornik Postavke pritiskom
na gumb MENU na ručici pokazivača
smjera. Okrenite kotačić za
podešavanje kako biste odabrali
stranicu Remaining Oil Life (Preostali
vijek trajanja ulja) .
Na zaslonu srednje i više klase
opreme odaberite izbornik Info
(Informacije) pritiskanjem tipke p na
kolu upravljača. Pritisnite P za
odabir stranice Remaining Oil Life
(Preostali vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je u %.

Instrumenti i kontrole105

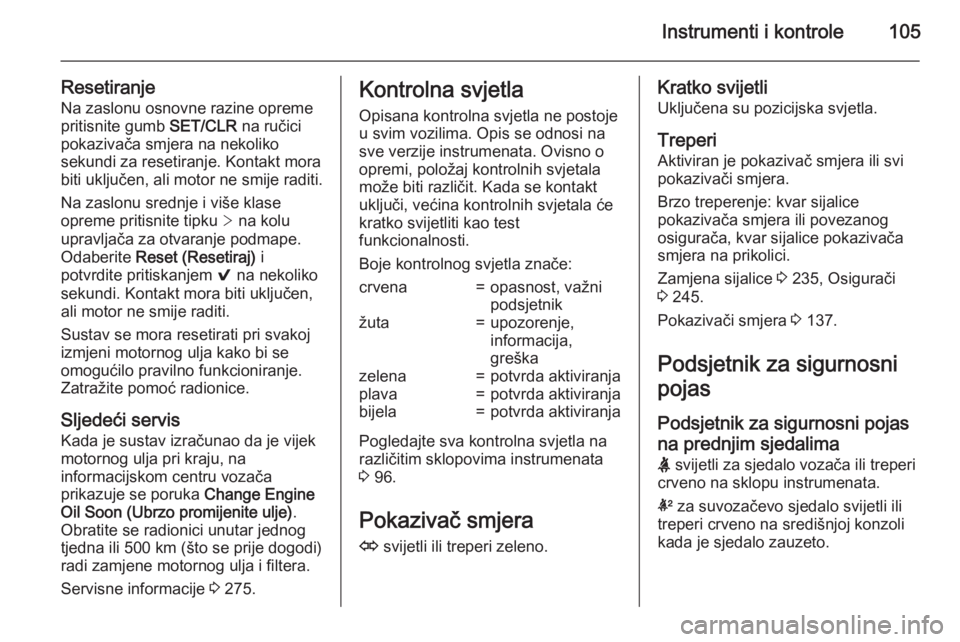

ResetiranjeNa zaslonu osnovne razine opreme
pritisnite gumb SET/CLR na ručici
pokazivača smjera na nekoliko
sekundi za resetiranje. Kontakt mora
biti uključen, ali motor ne smije raditi.
Na zaslonu srednje i više klase
opreme pritisnite tipku > na kolu
upravljača za otvaranje podmape. Odaberite Reset (Resetiraj) i
potvrdite pritiskanjem 9 na nekoliko
sekundi. Kontakt mora biti uključen,
ali motor ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Servisne informacije 3 275.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih svjetala
može biti različit. Kada se kontakt
uključi, većina kontrolnih svjetala će
kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje,
informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 96.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi Aktiviran je pokazivač smjera ili svipokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 235, Osigurači
3 245.
Pokazivači smjera 3 137.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.

106Instrumenti i kontrole
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Status sigurnosnog pojasa na
stražnjim sjedalima, sklop instrumenata osnovne razine
opreme X treperi ili svijetli u informacijskom
centru vozača.
Svijetli
Nakon pokretanja motora, dok je sigurnosni pojas zakopčan.
Treperi
Nakon kretanja kada sigurnosni pojas
nije vezan.
Vezanje sigurnosnog pojasa 3 56.Status sigurnosnog pojasa na
stražnjim sjedalima, sklop
instrumenata srednje klase opreme
X svijetli crveno ili zeleno ili sivo na
sklopu instrumenata, nakon
pokretanja motora.
Svijetli crveno
Sjedalo je zauzeto, a sigurnosni pojas nije privezan.
Svijetli zeleno
Sjedalo je zauzeto i sigurnosni pojas
je privezan.
Svijetli sivo
Sjedalo nije zauzeto.
Vezanje sigurnosnog pojasa 3 56.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon 4 sekunde ili svijetli zavrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 55,
3 59.

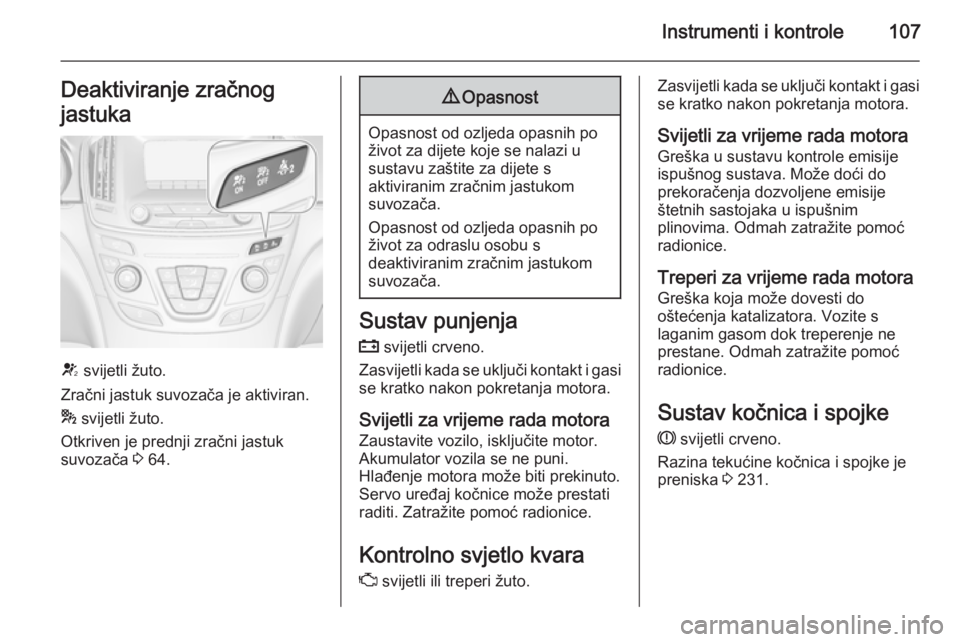

Instrumenti i kontrole107Deaktiviranje zračnog
jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 64.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnica i spojke je
preniska 3 231.

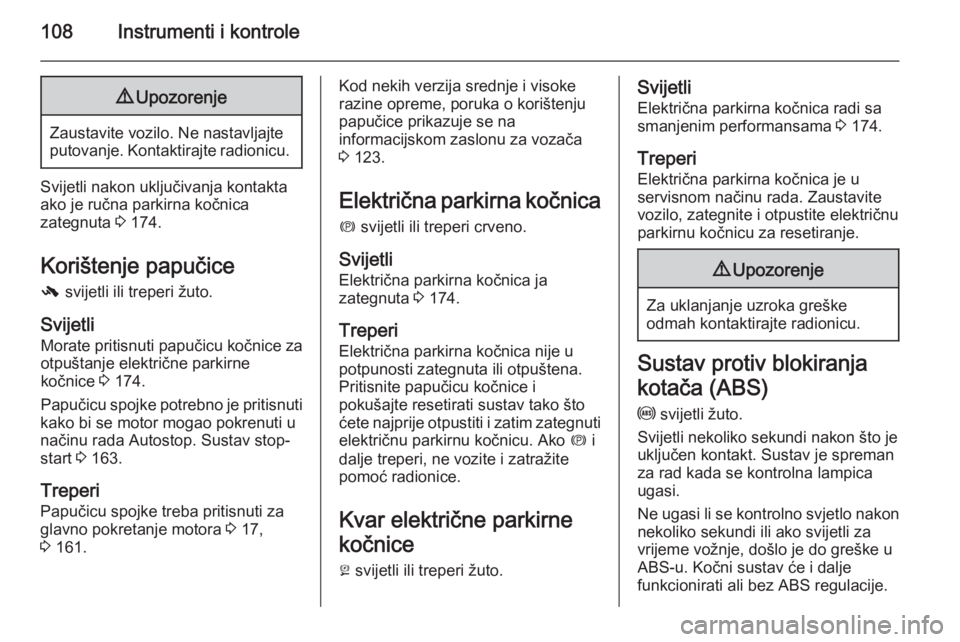

108Instrumenti i kontrole9Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 174.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 174.
Papučicu spojke potrebno je pritisnuti
kako bi se motor mogao pokrenuti u
načinu rada Autostop. Sustav stop-
start 3 163.
Treperi
Papučicu spojke treba pritisnuti za glavno pokretanje motora 3 17,
3 161.
Kod nekih verzija srednje i visoke
razine opreme, poruka o korištenju
papučice prikazuje se na
informacijskom zaslonu za vozača
3 123.
Električna parkirna kočnica m svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 174.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti i zatim zategnuti električnu parkirnu kočnicu. Ako m i
dalje treperi, ne vozite i zatražite
pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 174.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
