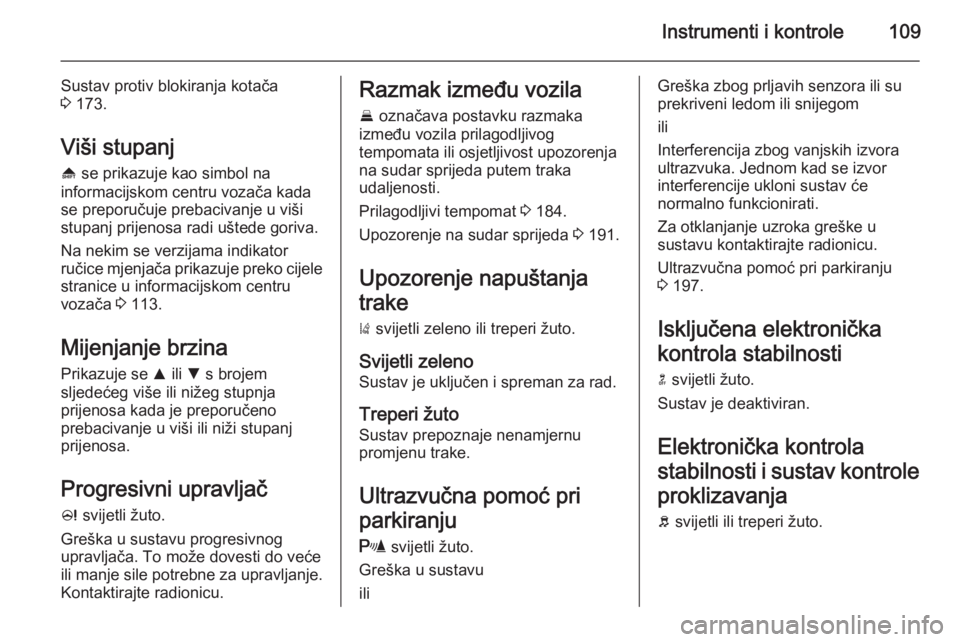

Instrumenti i kontrole109
Sustav protiv blokiranja kotača
3 173.
Viši stupanj [ se prikazuje kao simbol na
informacijskom centru vozača kada se preporučuje prebacivanje u viši
stupanj prijenosa radi uštede goriva.
Na nekim se verzijama indikator
ručice mjenjača prikazuje preko cijele
stranice u informacijskom centru
vozača 3 113.
Mijenjanje brzina
Prikazuje se R ili S s brojem
sljedećeg više ili nižeg stupnja
prijenosa kada je preporučeno
prebacivanje u viši ili niži stupanj
prijenosa.
Progresivni upravljač
c svijetli žuto.
Greška u sustavu progresivnog
upravljača. To može dovesti do veće ili manje sile potrebne za upravljanje.
Kontaktirajte radionicu.Razmak između vozila
E označava postavku razmaka
između vozila prilagodljivog
tempomata ili osjetljivost upozorenja
na sudar sprijeda putem traka
udaljenosti.
Prilagodljivi tempomat 3 184.
Upozorenje na sudar sprijeda 3 191.
Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
iliGreška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju 3 197.
Isključena elektronička
kontrola stabilnosti n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanja
b svijetli ili treperi žuto.

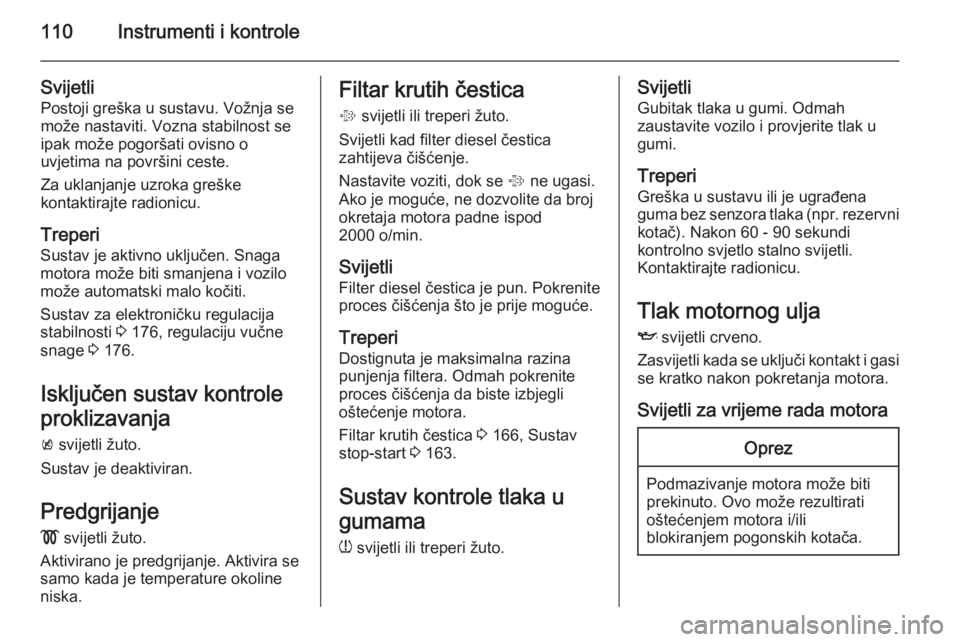

110Instrumenti i kontrole
SvijetliPostoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 176, regulaciju vučne
snage 3 176.
Isključen sustav kontrole proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperature okoline
niska.Filtar krutih čestica
% svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 166, Sustav
stop-start 3 163.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.

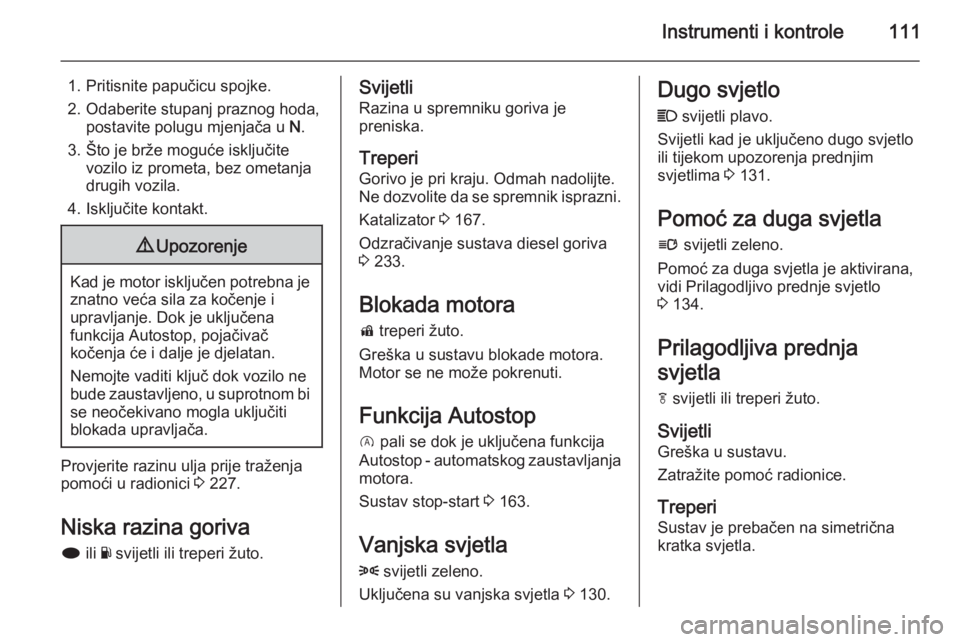

Instrumenti i kontrole111
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 227.
Niska razina goriva
i ili Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 167.
Odzračivanje sustava diesel goriva
3 233.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Funkcija Autostop
D pali se dok je uključena funkcija
Autostop - automatskog zaustavljanja motora.
Sustav stop-start 3 163.
Vanjska svjetla
8 svijetli zeleno.
Uključena su vanjska svjetla 3 130.Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 131.
Pomoć za duga svjetla
l svijetli zeleno.
Pomoć za duga svjetla je aktivirana, vidi Prilagodljivo prednje svjetlo
3 134.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.

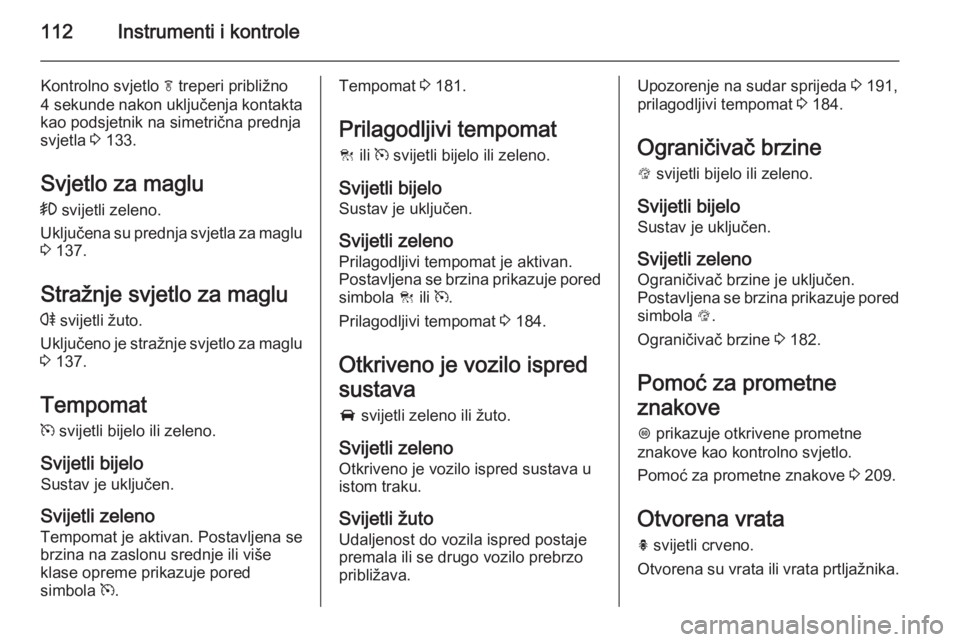

112Instrumenti i kontrole
Kontrolno svjetlo f treperi približno
4 sekunde nakon uključenja kontakta
kao podsjetnik na simetrična prednja svjetla 3 133.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 137.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 137.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan. Postavljena se
brzina na zaslonu srednje ili više
klase opreme prikazuje pored
simbola m.Tempomat 3 181.
Prilagodljivi tempomat C ili m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Prilagodljivi tempomat je aktivan.
Postavljena se brzina prikazuje pored simbola C ili m.
Prilagodljivi tempomat 3 184.
Otkriveno je vozilo ispred
sustava A svijetli zeleno ili žuto.
Svijetli zeleno
Otkriveno je vozilo ispred sustava u
istom traku.
Svijetli žuto
Udaljenost do vozila ispred postaje
premala ili se drugo vozilo prebrzo
približava.Upozorenje na sudar sprijeda 3 191,
prilagodljivi tempomat 3 184.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored
simbola L.
Ograničivač brzine 3 182.
Pomoć za prometne
znakove L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 209.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

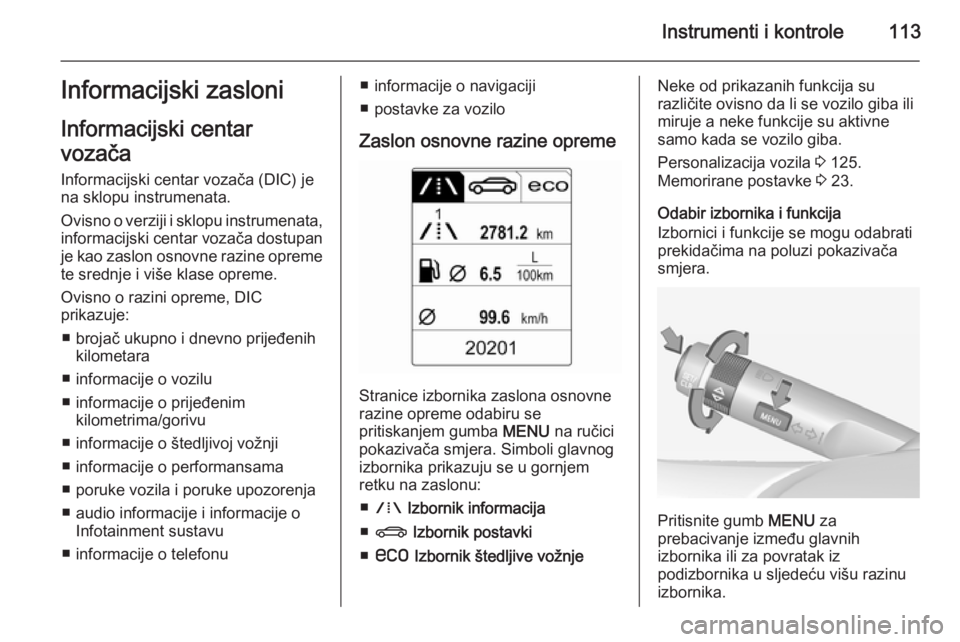

Instrumenti i kontrole113Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) je
na sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon osnovne razine opreme te srednje i više klase opreme.
Ovisno o razini opreme, DIC
prikazuje:
■ brojač ukupno i dnevno prijeđenih kilometara
■ informacije o vozilu
■ informacije o prijeđenim kilometrima/gorivu
■ informacije o štedljivoj vožnji
■ informacije o performansama
■ poruke vozila i poruke upozorenja ■ audio informacije i informacije o Infotainment sustavu
■ informacije o telefonu■ informacije o navigaciji
■ postavke za vozilo
Zaslon osnovne razine opreme
Stranice izbornika zaslona osnovne
razine opreme odabiru se
pritiskanjem gumba MENU na ručici
pokazivača smjera. Simboli glavnog izbornika prikazuju se u gornjemretku na zaslonu:
■ W Izbornik informacija
■ X Izbornik postavki
■ s Izbornik štedljive vožnje
Neke od prikazanih funkcija su
različite ovisno da li se vozilo giba ili
miruje a neke funkcije su aktivne
samo kada se vozilo giba.
Personalizacija vozila 3 125.
Memorirane postavke 3 23.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite gumb MENU
za
prebacivanje između glavnih
izbornika ili za povratak iz
podizbornika u sljedeću višu razinu
izbornika.

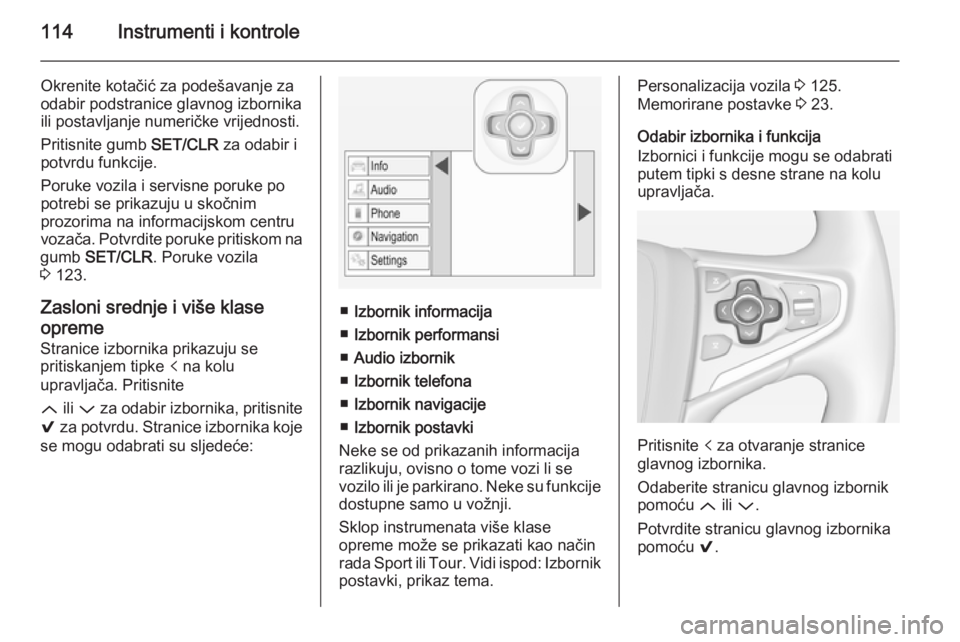

114Instrumenti i kontrole
Okrenite kotačić za podešavanje za
odabir podstranice glavnog izbornika
ili postavljanje numeričke vrijednosti.
Pritisnite gumb SET/CLR za odabir i
potvrdu funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u skočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
gumb SET/CLR . Poruke vozila
3 123.
Zasloni srednje i više klase
opreme
Stranice izbornika prikazuju se
pritiskanjem tipke p na kolu
upravljača. Pritisnite
Q ili P za odabir izbornika, pritisnite
9 za potvrdu. Stranice izbornika koje
se mogu odabrati su sljedeće:
■ Izbornik informacija
■ Izbornik performansi
■ Audio izbornik
■ Izbornik telefona
■ Izbornik navigacije
■ Izbornik postavki
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.
Sklop instrumenata više klase
opreme može se prikazati kao način
rada Sport ili Tour. Vidi ispod: Izbornik postavki, prikaz tema.
Personalizacija vozila 3 125.
Memorirane postavke 3 23.
Odabir izbornika i funkcija
Izbornici i funkcije mogu se odabrati
putem tipki s desne strane na kolu
upravljača.
Pritisnite p za otvaranje stranice
glavnog izbornika.
Odaberite stranicu glavnog izbornik
pomoću Q ili P.
Potvrdite stranicu glavnog izbornika
pomoću 9.

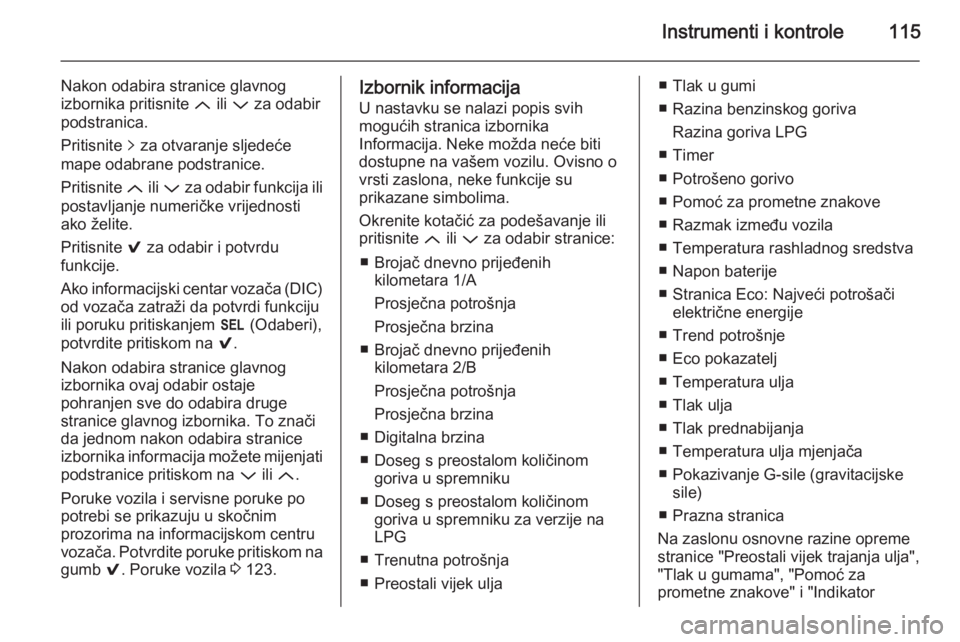

Instrumenti i kontrole115
Nakon odabira stranice glavnog
izbornika pritisnite Q ili P za odabir
podstranica.
Pritisnite q za otvaranje sljedeće
mape odabrane podstranice.
Pritisnite Q ili P za odabir funkcija ili
postavljanje numeričke vrijednosti
ako želite.
Pritisnite 9 za odabir i potvrdu
funkcije.
Ako informacijski centar vozača (DIC)
od vozača zatraži da potvrdi funkciju
ili poruku pritiskanjem H (Odaberi),
potvrdite pritiskom na 9.
Nakon odabira stranice glavnog
izbornika ovaj odabir ostaje
pohranjen sve do odabira druge
stranice glavnog izbornika. To znači
da jednom nakon odabira stranice
izbornika informacija možete mijenjati podstranice pritiskom na P ili Q.
Poruke vozila i servisne poruke po
potrebi se prikazuju u skočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na gumb 9. Poruke vozila 3 123.Izbornik informacija
U nastavku se nalazi popis svih
mogućih stranica izbornika
Informacija. Neke možda neće biti
dostupne na vašem vozilu. Ovisno o
vrsti zaslona, neke funkcije su
prikazane simbolima.
Okrenite kotačić za podešavanje ili
pritisnite Q ili P za odabir stranice:
■ Brojač dnevno prijeđenih kilometara 1/A
Prosječna potrošnja
Prosječna brzina
■ Brojač dnevno prijeđenih kilometara 2/B
Prosječna potrošnja
Prosječna brzina
■ Digitalna brzina
■ Doseg s preostalom količinom goriva u spremniku
■ Doseg s preostalom količinom goriva u spremniku za verzije naLPG
■ Trenutna potrošnja
■ Preostali vijek ulja■ Tlak u gumi
■ Razina benzinskog goriva Razina goriva LPG
■ Timer
■ Potrošeno gorivo
■ Pomoć za prometne znakove
■ Razmak između vozila
■ Temperatura rashladnog sredstva
■ Napon baterije
■ Stranica Eco: Najveći potrošači električne energije
■ Trend potrošnje
■ Eco pokazatelj
■ Temperatura ulja
■ Tlak ulja
■ Tlak prednabijanja
■ Temperatura ulja mjenjača
■ Pokazivanje G-sile (gravitacijske sile)
■ Prazna stranica
Na zaslonu osnovne razine opreme stranice "Preostali vijek trajanja ulja","Tlak u gumama", "Pomoć za
prometne znakove" i "Indikator

116Instrumenti i kontrole
udaljenosti sprijeda" prikazane su uizborniku postavki X . Odaberite
pritiskom na gumb Menu.
Na zaslonu osnovne razine opreme
stranice "Najveći potrošači električne
energije", "Trend potrošnje" i "Eco
pokazatelj" prikazani su u izborniku
Eco s . Odaberite pritiskom na
gumb Menu.
Brojač dnevno prijeđenih kilometara
1/A i 2/B
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji do udaljenosti od 2000 km, a
nakon toga ponovno kreće od 0.
Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekoliko
sekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Informacije sa stranice brojača
dnevno prijeđenih kilometara 1/A i 2/
B mogu se resetirati odvojeno odbrojača kilometara, prosječne
potrošnje i prosječne brzine, dok je
dotični zaslon uključen.
Prosječna potrošnja
Prikaz prosječne potrošnje. Mjerenje se može resetirati u bilo koje vrijeme,
kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekoliko
sekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Na vozilima s motorima na LPG,
prosječna se potrošnja prikazuje za trenutačno odabran način rada, na
LPG ili benzin.
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekolikosekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Digitalna brzina
Digitalni prikaz trenutne brzine.
Doseg s preostalom količinom goriva u spremniku
Doseg se računa obzirom na količinu goriva u spremniku i trenutnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska prikazuje se poruka na zaslonu
i pali se kontrolno svjetlo i ili Y na
mjeraču goriva.
Ako se spremnik odmah mora
napuniti, prikazuje se poruka
upozorenja koja ostaje prikazana na
zaslonu. Osim toga, treperi kontrolno
svjetlo i ili Y na mjeraču goriva
3 111.

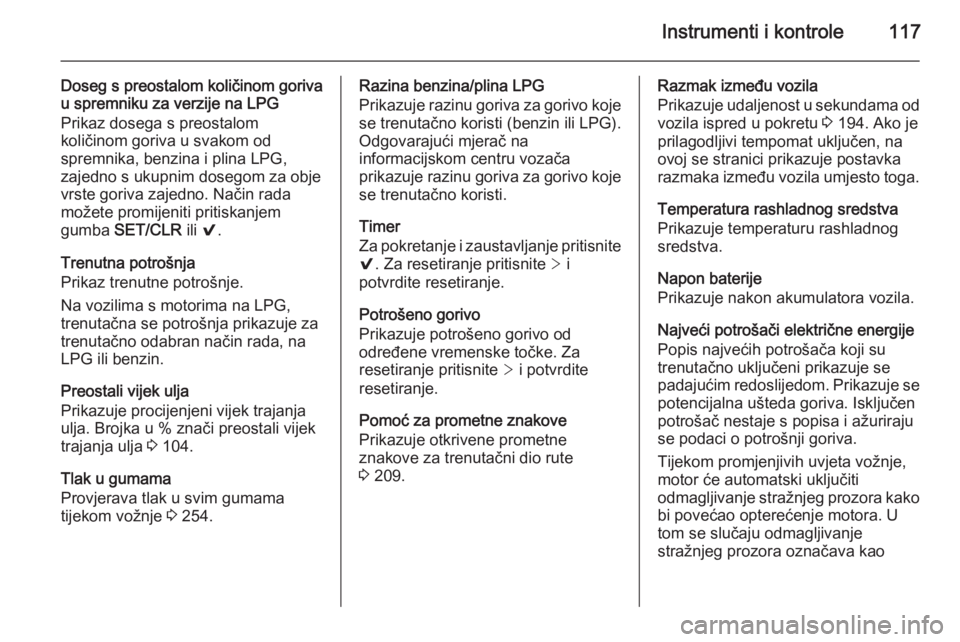

Instrumenti i kontrole117
Doseg s preostalom količinom goriva
u spremniku za verzije na LPG
Prikaz dosega s preostalom
količinom goriva u svakom od
spremnika, benzina i plina LPG,
zajedno s ukupnim dosegom za obje vrste goriva zajedno. Način rada
možete promijeniti pritiskanjem
gumba SET/CLR ili 9.
Trenutna potrošnja
Prikaz trenutne potrošnje.
Na vozilima s motorima na LPG, trenutačna se potrošnja prikazuje za
trenutačno odabran način rada, na
LPG ili benzin.
Preostali vijek ulja
Prikazuje procijenjeni vijek trajanja
ulja. Brojka u % znači preostali vijek
trajanja ulja 3 104.
Tlak u gumama
Provjerava tlak u svim gumama
tijekom vožnje 3 254.Razina benzina/plina LPG
Prikazuje razinu goriva za gorivo koje se trenutačno koristi (benzin ili LPG).
Odgovarajući mjerač na
informacijskom centru vozača
prikazuje razinu goriva za gorivo koje
se trenutačno koristi.
Timer
Za pokretanje i zaustavljanje pritisnite 9 . Za resetiranje pritisnite > i
potvrdite resetiranje.
Potrošeno gorivo
Prikazuje potrošeno gorivo od
određene vremenske točke. Za
resetiranje pritisnite > i potvrdite
resetiranje.
Pomoć za prometne znakove
Prikazuje otkrivene prometne
znakove za trenutačni dio rute
3 209.Razmak između vozila
Prikazuje udaljenost u sekundama od
vozila ispred u pokretu 3 194. Ako je
prilagodljivi tempomat uključen, na
ovoj se stranici prikazuje postavka
razmaka između vozila umjesto toga.
Temperatura rashladnog sredstva
Prikazuje temperaturu rashladnog
sredstva.
Napon baterije
Prikazuje nakon akumulatora vozila.
Najveći potrošači električne energije
Popis najvećih potrošača koji su
trenutačno uključeni prikazuje se
padajućim redoslijedom. Prikazuje se potencijalna ušteda goriva. Isključen
potrošač nestaje s popisa i ažuriraju
se podaci o potrošnji goriva.
Tijekom promjenjivih uvjeta vožnje,
motor će automatski uključiti
odmagljivanje stražnjeg prozora kako bi povećao opterećenje motora. U
tom se slučaju odmagljivanje
stražnjeg prozora označava kao

118Instrumenti i kontrole
jedan od najvećih potrošača energije,bez prethodne aktivacije od strane
kupca.
Trend potrošnje
Prikazuje prosječnu potrošnju na
udaljenosti od 50 km. Popunjeni
segmenti prikazuju potrošnju u
rasponima od 5 km i prikazuje se
utjecaj topografije ili stila vožnje na
potrošnju goriva.
Pokazatelj potrošnje
Trenutna potrošnja goriva prikazuje
se u obliku ekonomične ljestvice. Za
štedljivu vožnju prilagodite svoj stil
vožnje kako bi indikator ostao unutar
područja Eco. Pokazatelj izvan Eco
područja znači veću potrošnju goriva.
Na zaslonu osnovne razine opreme prikazuje se trenutačna vrijednost
potrošnje.
Oznaka stupnja prijenosa : Na
zaslonu osnovne razine opreme
prikazuje se trenutačno uključen
stupanj prijenos u strelici. Brojka
iznad toga preporučuje prebacivanje
u viši stupanj prijenosa radi uštede
goriva.Temperatura ulja
Prikazuje temperaturu ulja u
stupnjevima Celzijusa.
Tlak ulja
Prikazuje temperaturu ulja u kPa.
Tlak prednabijanja u motoru
Prikazuje trenutni tlak prednabijanja u postotku.
Temperatura ulja mjenjača
Prikazuje temperaturu ulja motora u
stupnjevima Celzijusa.
Pokazivanje G-sile (gravitacijske sile)
Pokazuje sile tijekom rada vozila.
Veličina pozitivne/negativne uzdužne sile prikazat će se na y-osi; bočna sila će se prikazati na x-osi. Jedinicavrijednosti G-sile izračunat će se i
prikazati kao numerička vrijednost.
Prazna stranica
prikazuje praznu stranicu bez
informacija.
Izbornik performansi Izbornik performansi vidljiv je samo
na zaslonu više klase opreme.U nastavku se nalazi popis svih
mogućih stranica izbornika
Karakteristike. Neke možda neće biti
dostupne na vašem vozilu.
Pritisnite Q ili P kako biste odabrali
stranicu:
■ Pokazivanje G-sile (gravitacijske sile)
■ Mjehurić trenja
■ Ubrzavanje i kočenje
■ Tlak prednabijanja
■ Temperatura ulja
■ Tlak ulja
■ Napon baterije
■ Temperatura ulja mjenjača
Ovisno o postavkama naprednog
zaslona, lijevo i desno od brzinomjera
prikazuju se i "Temperatura ulja",
"Tlak ulja", "Napon akumulatora" ili
"Temperatura ulja mjenjača".
Pokazivanje G-sile (gravitacijske sile) Pokazuje sile tijekom rada vozila.
Prikazat će se veličina pozitivne/
negativne uzdužne sile i bočna sila.
