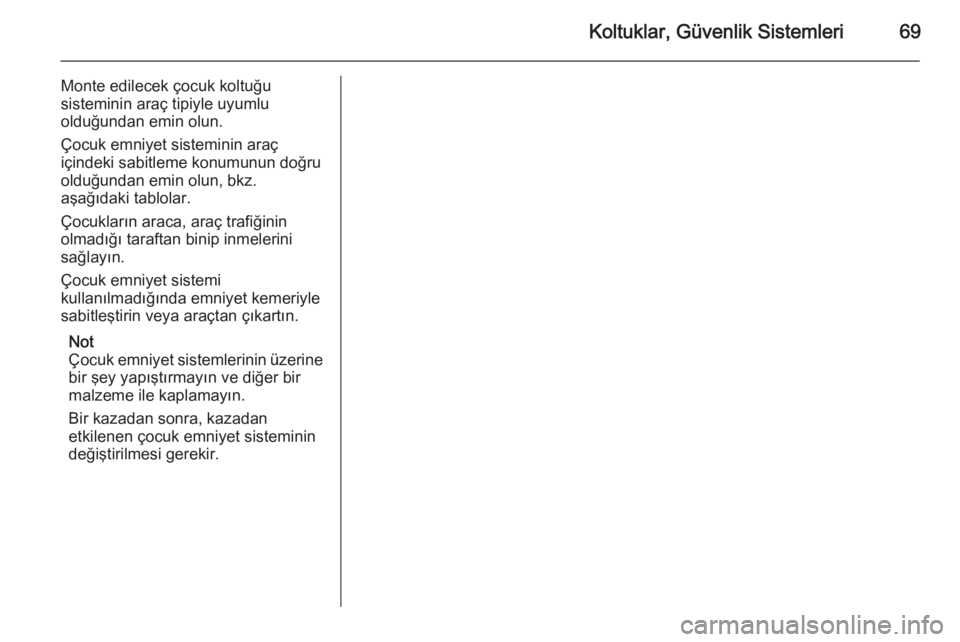

Koltuklar, Güvenlik Sistemleri69
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.
Not
Çocuk emniyet sistemlerinin üzerine
bir şey yapıştırmayın ve diğer bir
malzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.

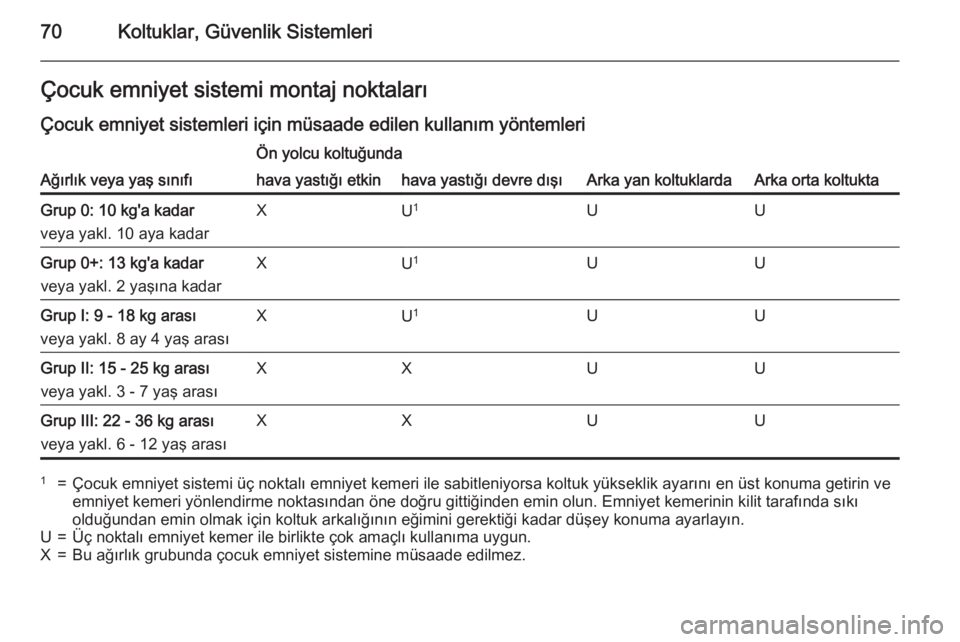

70Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi montaj noktalarıÇocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık veya yaş sınıfı
Ön yolcu koltuğunda
Arka yan koltuklardaArka orta koltukta
hava yastığı etkinhava yastığı devre dışıGrup 0: 10 kg'a kadar
veya yakl. 10 aya kadarXU 1UUGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarXU 1UUGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıXU 1UUGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXXUUGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXXUU1=Çocuk emniyet sistemi üç noktalı emniyet kemeri ile sabitleniyorsa koltuk yükseklik ayarını en üst konuma getirin ve emniyet kemeri yönlendirme noktasından öne doğru gittiğinden emin olun. Emniyet kemerinin kilit tarafında sıkı
olduğundan emin olmak için koltuk arkalığının eğimini gerektiği kadar düşey konuma ayarlayın.U=Üç noktalı emniyet kemer ile birlikte çok amaçlı kullanıma uygun.X=Bu ağırlık grubunda çocuk emniyet sistemine müsaade edilmez.

Koltuklar, Güvenlik Sistemleri71
ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriAğırlık sınıfıEbat sınıfıSabitlemeÖn yolcu koltuğundaArka yan koltuklardaArka orta koltuktaGrup 0: 10 kg'a kadarEISO/R1XILILGrup 0+: 13 kg'a kadarEISO/R1XILILDISO/R2XILILCISO/R3XILILGrup I: 9 - 18 kg arasıDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXILXGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXILXIL='Araca özel', 'kısıtlı' ve 'yarı universal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.IUF=Bu ağırlık grubunda kullanıma izin verilen universal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundur.X=Bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.

72Koltuklar, Güvenlik Sistemleri
ISOFIX ebat sınıfı ve koltukA - ISO/F3=9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemi.B - ISO/F2=9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.B1 - ISO/F2X=9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.C - ISO/R3=18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemi.D - ISO/R2=18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.E - ISO/R1=13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

Koltuklar, Güvenlik Sistemleri73ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir 3 70.
Yan yana olmasalar dahi, arka
koltuklara aynı anda ikiden fazla ISOFIX çocuk emniyet sistemi monte
edilemez.
ISOFIX tespit mandalları, koltuk
sırtlığında ISOFIX logosu ile
gösterilir.
Top-Tether sabitleme
halkaları
Araçta, arka koltuk sırtlıklarının
arkasında veya koltuk başlıklarının
ardındaki alanda üç bağlama halkası
vardır.
Top-tether sabitleme halkaları çocuk
koltuğu sembolü : ile işaretlenmiştir.
Üzerinde çocuk koltuğu sembolü olan
sabitleme halkalarından ihtiyaç
duyduğunuzun kapağını açın.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF ibaresiyle gösterilmektedir 3 70.

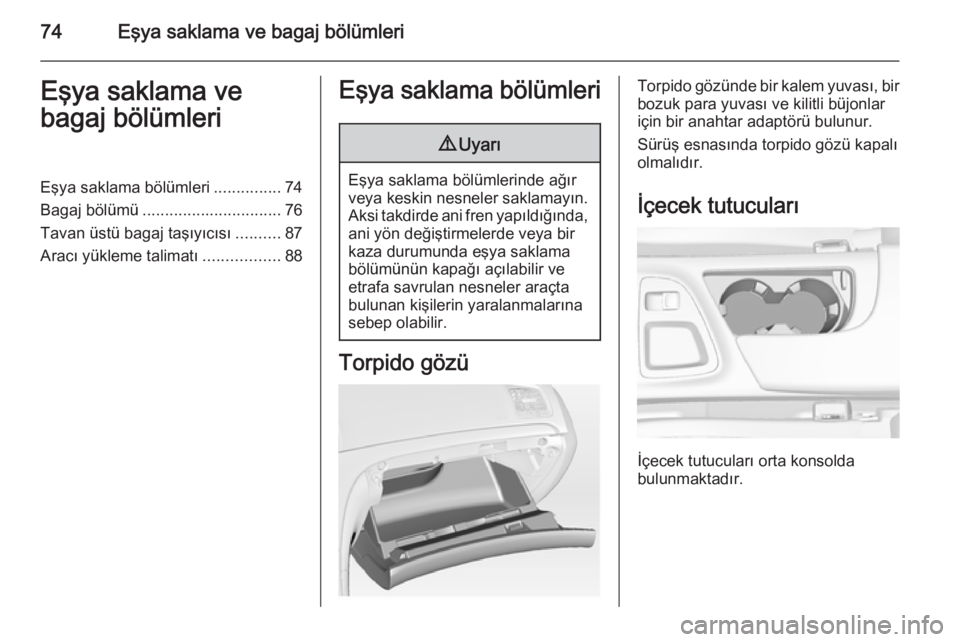

74Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............74
Bagaj bölümü ............................... 76
Tavan üstü bagaj taşıyıcısı ..........87
Aracı yükleme talimatı .................88Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü
Torpido gözünde bir kalem yuvası, bir bozuk para yuvası ve kilitli büjonlar
için bir anahtar adaptörü bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
İçecek tutucuları orta konsolda
bulunmaktadır.

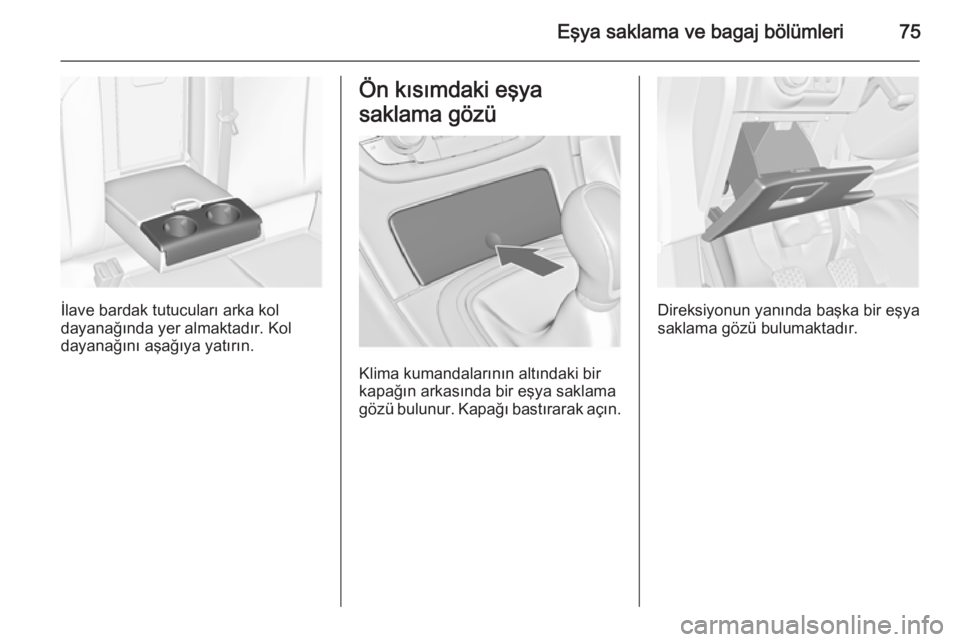

Eşya saklama ve bagaj bölümleri75
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya
saklama gözü
Klima kumandalarının altındaki bir
kapağın arkasında bir eşya saklama
gözü bulunur. Kapağı bastırarak açın.
Direksiyonun yanında başka bir eşya
saklama gözü bulumaktadır.

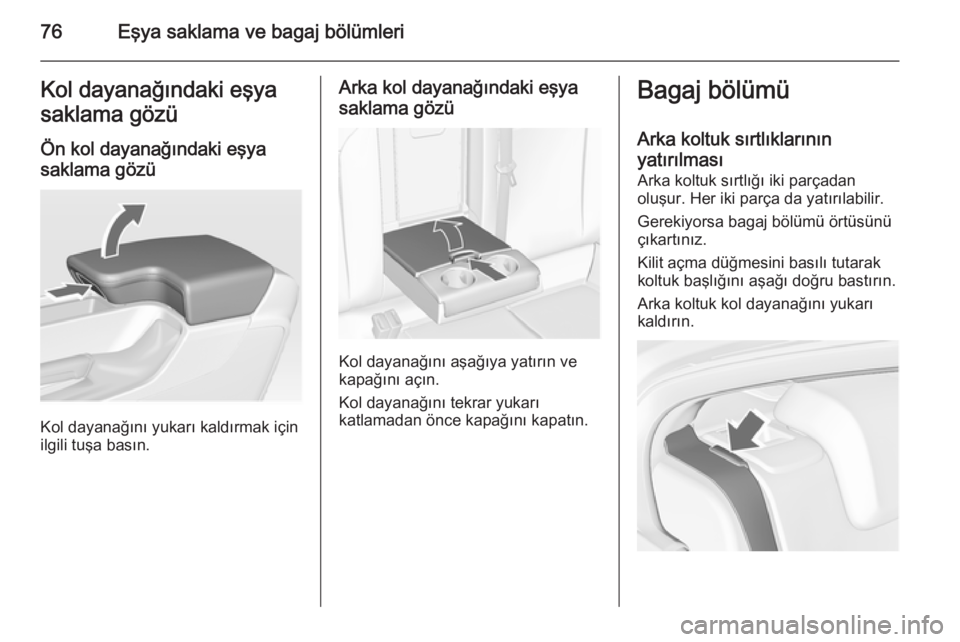

76Eşya saklama ve bagaj bölümleriKol dayanağındaki eşya
saklama gözü
Ön kol dayanağındaki eşyasaklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın.
Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.
Bagaj bölümü
Arka koltuk sırtlıklarının
yatırılması
Arka koltuk sırtlığı iki parçadan
oluşur. Her iki parça da yatırılabilir.
Gerekiyorsa bagaj bölümü örtüsünü
çıkartınız.
Kilit açma düğmesini basılı tutarak
koltuk başlığını aşağı doğru bastırın.
Arka koltuk kol dayanağını yukarı
kaldırın.

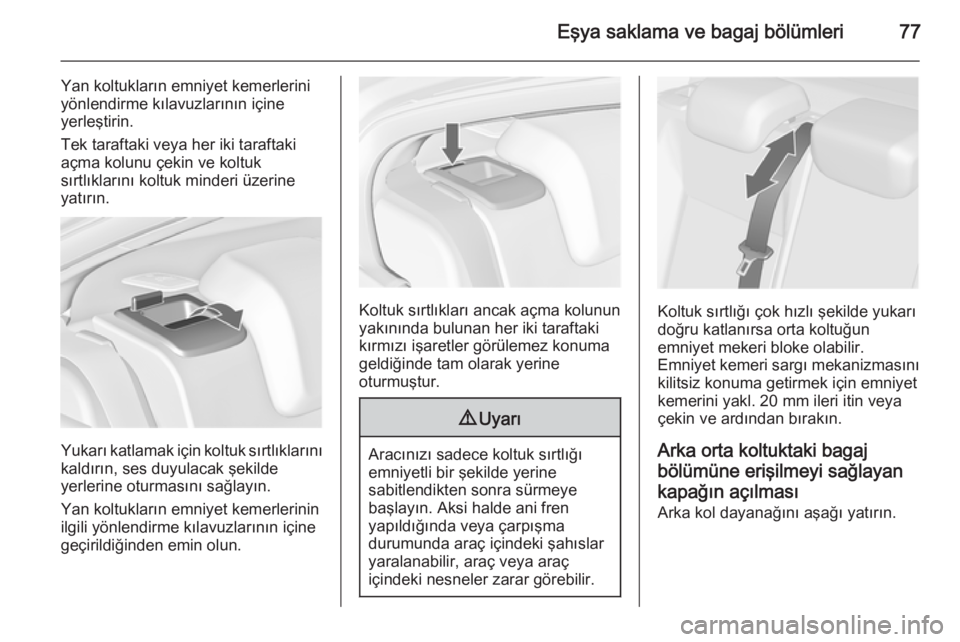

Eşya saklama ve bagaj bölümleri77
Yan koltukların emniyet kemerlerini
yönlendirme kılavuzlarının içine
yerleştirin.
Tek taraftaki veya her iki taraftaki
açma kolunu çekin ve koltuk
sırtlıklarını koltuk minderi üzerine yatırın.
Yukarı katlamak için koltuk sırtlıklarını kaldırın, ses duyulacak şekilde
yerlerine oturmasını sağlayın.
Yan koltukların emniyet kemerlerinin
ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.
Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Aracınızı sadece koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar
yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet mekeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan kapağın açılması
Arka kol dayanağını aşağı yatırın.

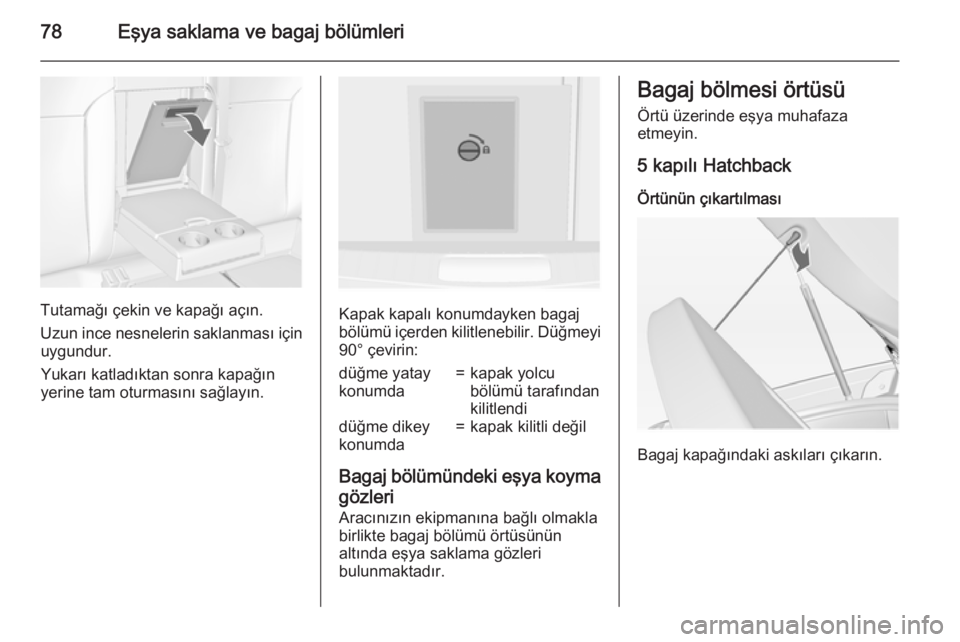

78Eşya saklama ve bagaj bölümleri
Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.Kapak kapalı konumdayken bagaj bölümü içerden kilitlenebilir. Düğmeyi
90° çevirin:
düğme yatay
konumda=kapak yolcu
bölümü tarafından
kilitlendidüğme dikey
konumda=kapak kilitli değil
Bagaj bölümündeki eşya koyma
gözleri
Aracınızın ekipmanına bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında eşya saklama gözleri
bulunmaktadır.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
5 kapılı Hatchback
Örtünün çıkartılması
Bagaj kapağındaki askıları çıkarın.
