Eşya saklama ve bagaj bölümleri79

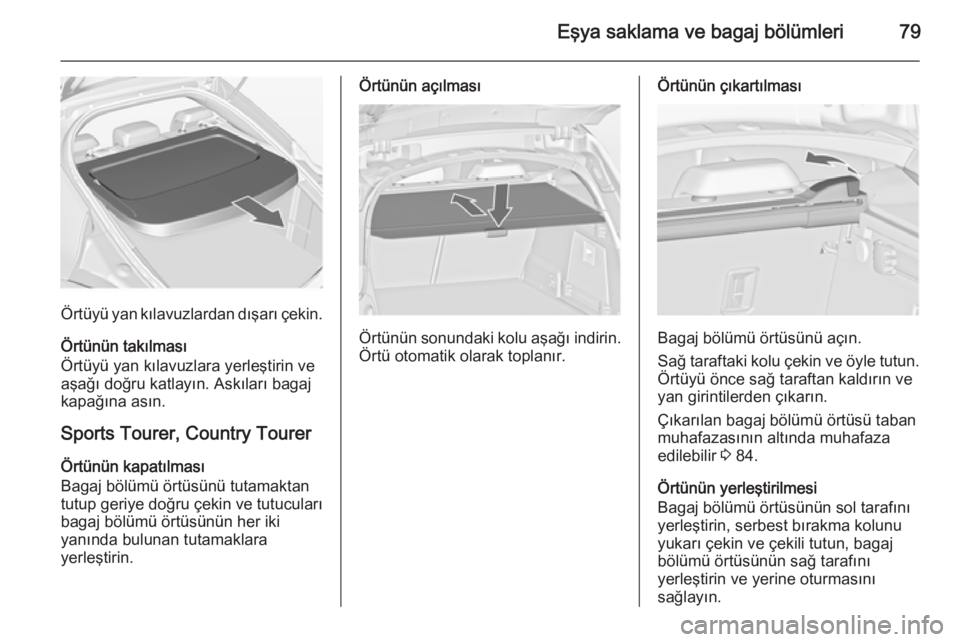

Örtüyü yan kılavuzlardan dışarı çekin.
Örtünün takılması
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports Tourer, Country Tourer Örtünün kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Örtünün açılması
Örtünün sonundaki kolu aşağı indirin.
Örtü otomatik olarak toplanır.
Örtünün çıkartılması
Bagaj bölümü örtüsünü açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Örtüyü önce sağ taraftan kaldırın ve
yan girintilerden çıkarın.
Çıkarılan bagaj bölümü örtüsü taban
muhafazasının altında muhafaza
edilebilir 3 84.
Örtünün yerleştirilmesi
Bagaj bölümü örtüsünün sol tarafını
yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.

80Eşya saklama ve bagaj bölümleri

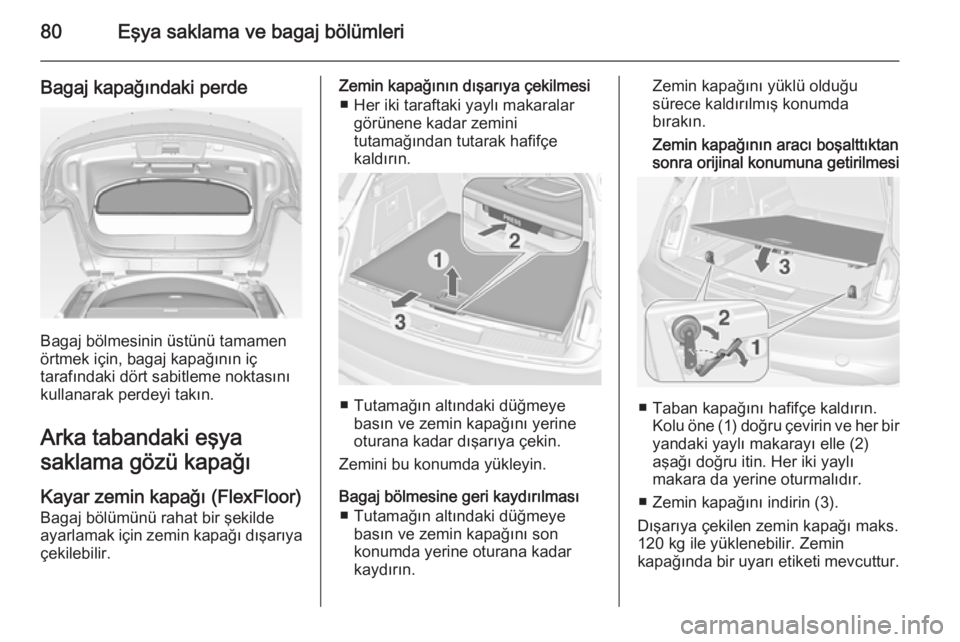

Bagaj kapağındaki perde
Bagaj bölmesinin üstünü tamamen
örtmek için, bagaj kapağının iç
tarafındaki dört sabitleme noktasını
kullanarak perdeyi takın.
Arka tabandaki eşya
saklama gözü kapağı
Kayar zemin kapağı (FlexFloor)
Bagaj bölümünü rahat bir şekilde
ayarlamak için zemin kapağı dışarıya
çekilebilir.
Zemin kapağının dışarıya çekilmesi
■ Her iki taraftaki yaylı makaralar görünene kadar zemini
tutamağından tutarak hafifçe
kaldırın.
■ Tutamağın altındaki düğmeye
basın ve zemin kapağını yerine
oturana kadar dışarıya çekin.
Zemini bu konumda yükleyin.
Bagaj bölmesine geri kaydırılması ■ Tutamağın altındaki düğmeye basın ve zemin kapağını son
konumda yerine oturana kadar
kaydırın.
Zemin kapağını yüklü olduğu
sürece kaldırılmış konumda
bırakın.
Zemin kapağının aracı boşalttıktan
sonra orijinal konumuna getirilmesi
■ Taban kapağını hafifçe kaldırın. Kolu öne (1) doğru çevirin ve her biryandaki yaylı makarayı elle (2)aşağı doğru itin. Her iki yaylı
makara da yerine oturmalıdır.
■ Zemin kapağını indirin (3).
Dışarıya çekilen zemin kapağı maks.
120 kg ile yüklenebilir. Zemin
kapağında bir uyarı etiketi mevcuttur.

Eşya saklama ve bagaj bölümleri81
Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 81. Aracı yükleme talimatı
3 88.9 Uyarı
Zemin kapağı kontrolsüz olarak uç
pozisyonlara kayabileceğinden
araç yokuşa park edilmiş
durumdayken kayar zemin
kapağını kullanarak bagaj
bölümüne yükleme veya boşaltma
yapmayın.
Zemin kapağını sadece araçta yük
olmadığında kaldırın veya indirin. Yaralanma tehlikesi.
Stepneye veya lastik onarım setine
erişmek için, zemin kapağını kaldırın ve tespit kayışını üst arka kapağın üst
kenarındaki girintiye bağlayın.
Kapağı sadece üzerinde yük olmadan
kaldırın ve bağlayın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.

82Eşya saklama ve bagaj bölümleri

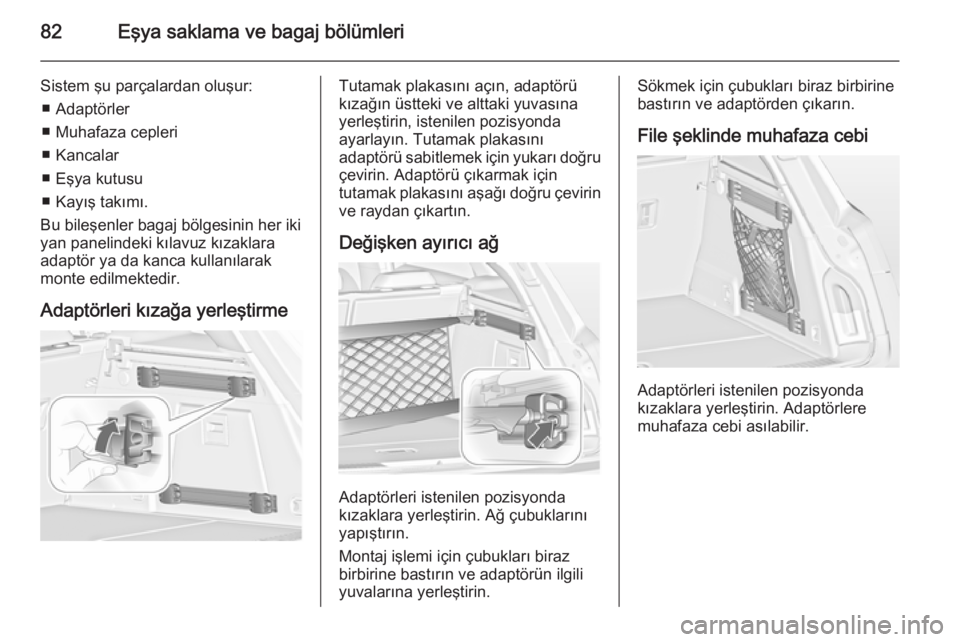

Sistem şu parçalardan oluşur:■ Adaptörler
■ Muhafaza cepleri
■ Kancalar
■ Eşya kutusu
■ Kayış takımı.
Bu bileşenler bagaj bölgesinin her iki yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirmeTutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Adaptörü çıkarmak için
tutamak plakasını aşağı doğru çevirin ve raydan çıkartın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.

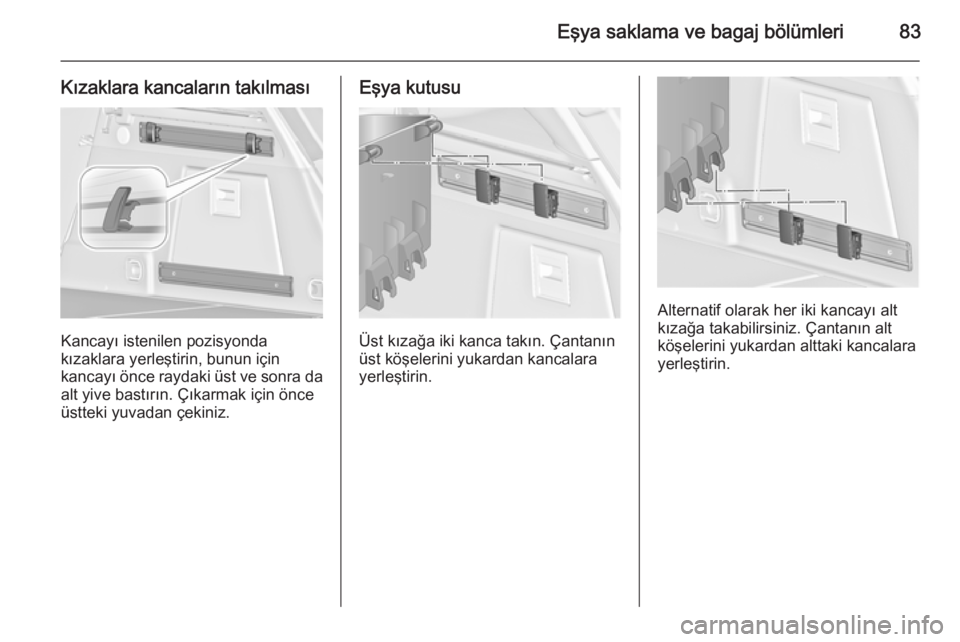

Eşya saklama ve bagaj bölümleri83
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı önce raydaki üst ve sonra da
alt yive bastırın. Çıkarmak için önce
üstteki yuvadan çekiniz.
Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.

84Eşya saklama ve bagaj bölümleri

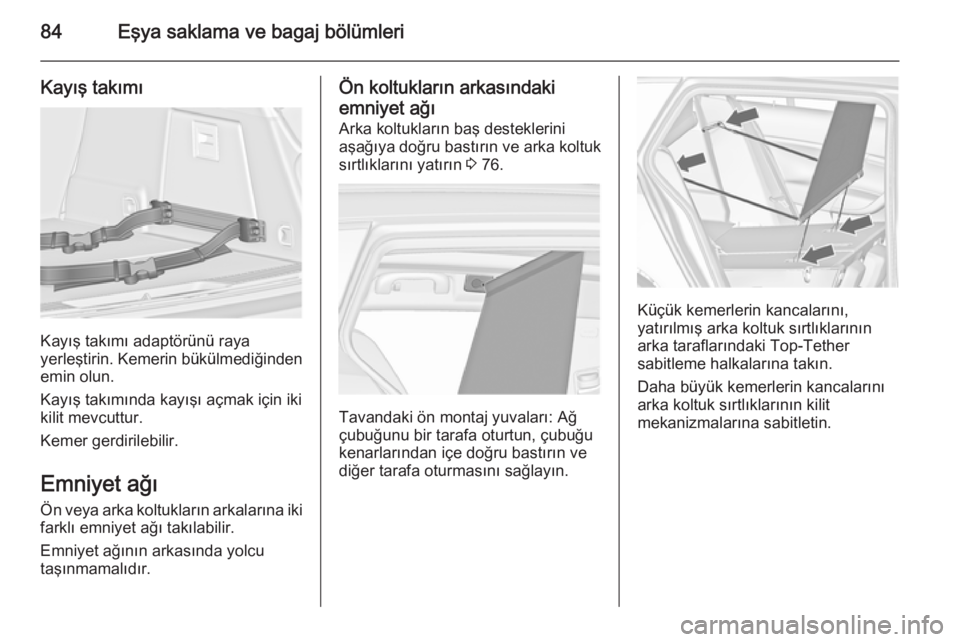

Kayış takımı
Kayış takımı adaptörünü raya
yerleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı Ön veya arka koltukların arkalarına iki farklı emniyet ağı takılabilir.
Emniyet ağının arkasında yolcu
taşınmamalıdır.
Ön koltukların arkasındaki
emniyet ağı Arka koltukların baş desteklerini
aşağıya doğru bastırın ve arka koltuk
sırtlıklarını yatırın 3 76.
Tavandaki ön montaj yuvaları: Ağ
çubuğunu bir tarafa oturtun, çubuğu
kenarlarından içe doğru bastırın ve
diğer tarafa oturmasını sağlayın.
Küçük kemerlerin kancalarını,
yatırılmış arka koltuk sırtlıklarının
arka taraflarındaki Top-Tether
sabitleme halkalarına takın.
Daha büyük kemerlerin kancalarını
arka koltuk sırtlıklarının kilit
mekanizmalarına sabitletin.

Eşya saklama ve bagaj bölümleri85

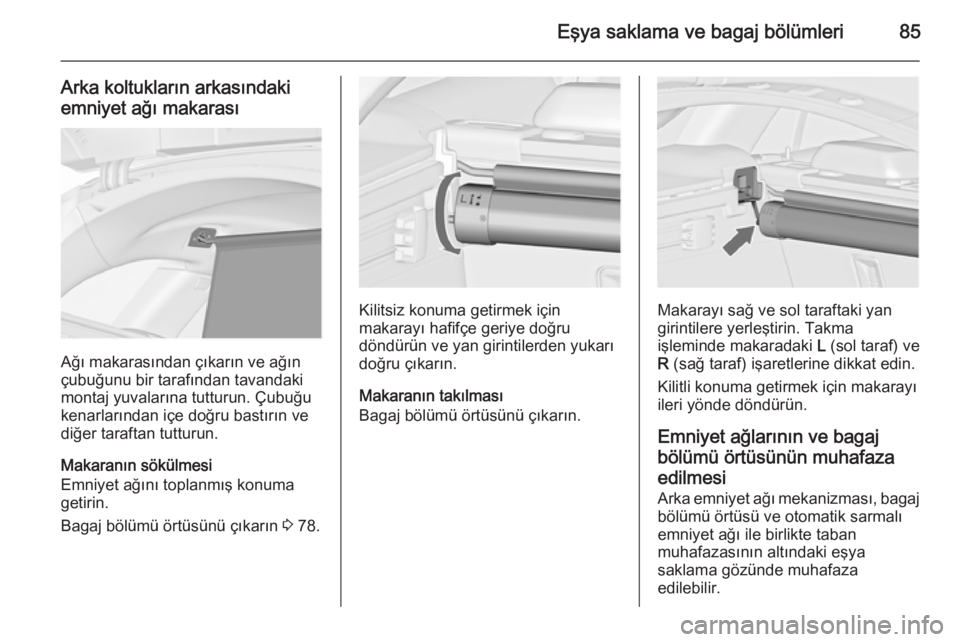

Arka koltukların arkasındakiemniyet ağı makarası
Ağı makarasından çıkarın ve ağın
çubuğunu bir tarafından tavandaki
montaj yuvalarına tutturun. Çubuğu
kenarlarından içe doğru bastırın ve
diğer taraftan tutturun.
Makaranın sökülmesi
Emniyet ağını toplanmış konuma
getirin.
Bagaj bölümü örtüsünü çıkarın 3 78.
Kilitsiz konuma getirmek için
makarayı hafifçe geriye doğru
döndürün ve yan girintilerden yukarı
doğru çıkarın.
Makaranın takılması
Bagaj bölümü örtüsünü çıkarın.Makarayı sağ ve sol taraftaki yan
girintilere yerleştirin. Takma
işleminde makaradaki L (sol taraf) ve
R (sağ taraf) işaretlerine dikkat edin.
Kilitli konuma getirmek için makarayı
ileri yönde döndürün.
Emniyet ağlarının ve bagaj
bölümü örtüsünün muhafaza edilmesi Arka emniyet ağı mekanizması, bagaj
bölümü örtüsü ve otomatik sarmalı
emniyet ağı ile birlikte taban
muhafazasının altındaki eşya
saklama gözünde muhafaza
edilebilir.

86Eşya saklama ve bagaj bölümleri

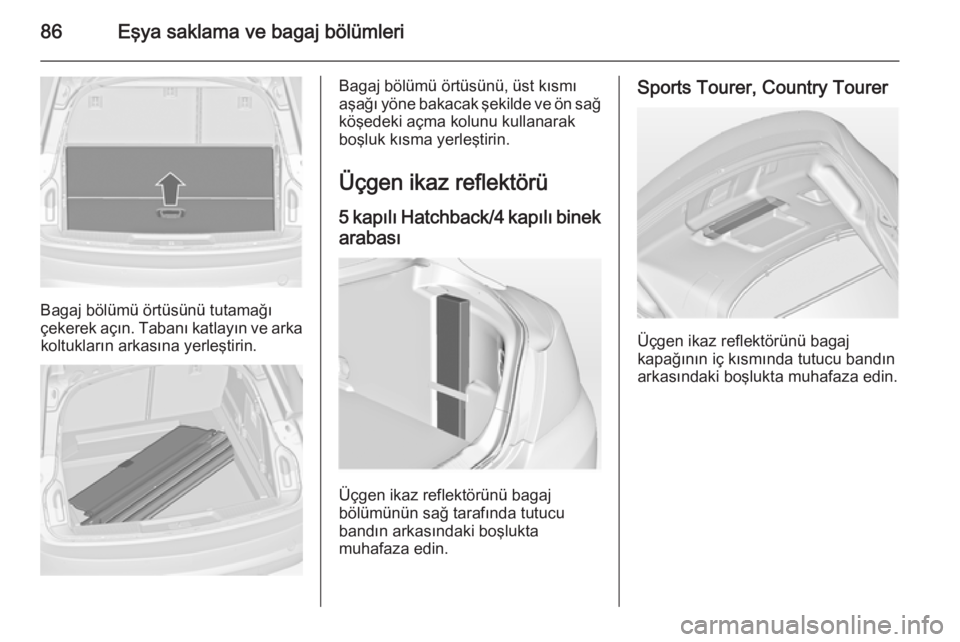

Bagaj bölümü örtüsünü tutamağı
çekerek açın. Tabanı katlayın ve arka koltukların arkasına yerleştirin.
Bagaj bölümü örtüsünü, üst kısmı
aşağı yöne bakacak şekilde ve ön sağ köşedeki açma kolunu kullanarak
boşluk kısma yerleştirin.
Üçgen ikaz reflektörü
5 kapılı Hatchback/4 kapılı binek arabası
Üçgen ikaz reflektörünü bagaj
bölümünün sağ tarafında tutucu
bandın arkasındaki boşlukta
muhafaza edin.
Sports Tourer, Country Tourer
Üçgen ikaz reflektörünü bagaj
kapağının iç kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.

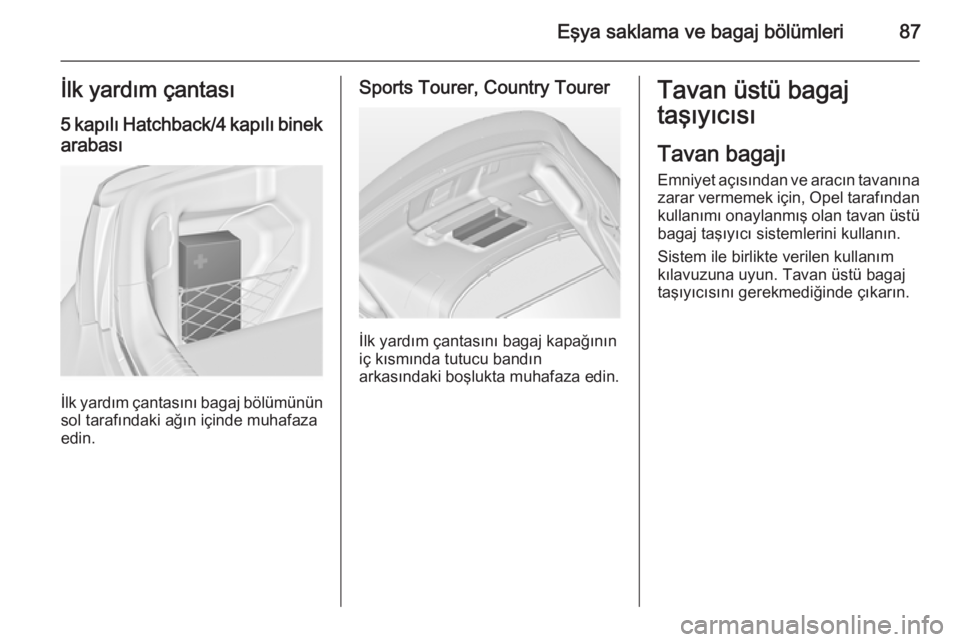

Eşya saklama ve bagaj bölümleri87İlk yardım çantası
5 kapılı Hatchback/4 kapılı binek arabası
İlk yardım çantasını bagaj bölümününsol tarafındaki ağın içinde muhafazaedin.
Sports Tourer, Country Tourer
İlk yardım çantasını bagaj kapağının
iç kısmında tutucu bandın
arkasındaki boşlukta muhafaza edin.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajıEmniyet açısından ve aracın tavanına
zarar vermemek için, Opel tarafından
kullanımı onaylanmış olan tavan üstü bagaj taşıyıcı sistemlerini kullanın.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun. Tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.

88Eşya saklama ve bagaj bölümleri

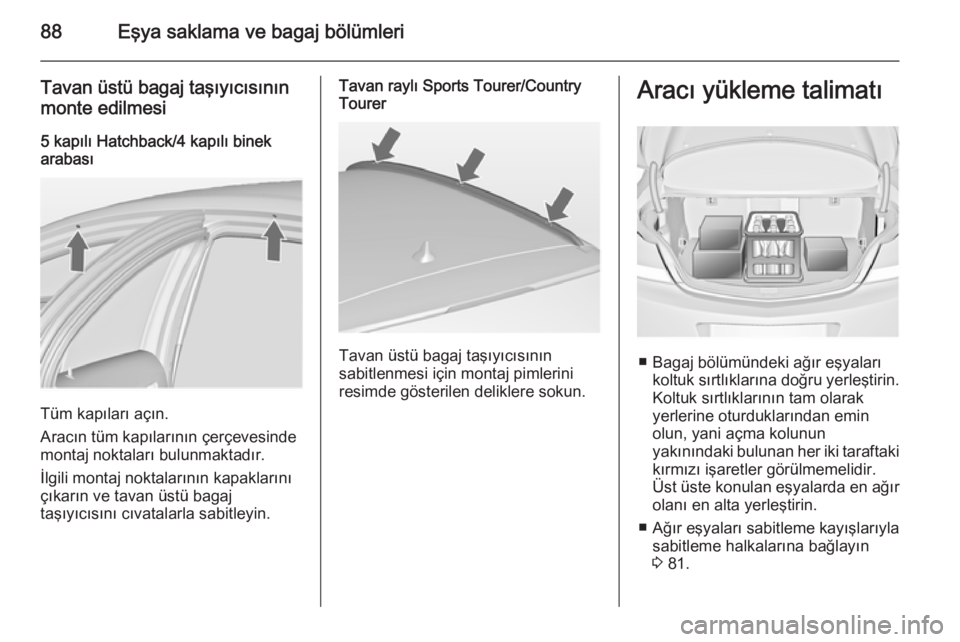

Tavan üstü bagaj taşıyıcısının
monte edilmesi
5 kapılı Hatchback/4 kapılı binek
arabası
Tüm kapıları açın.
Aracın tüm kapılarının çerçevesinde
montaj noktaları bulunmaktadır.
İlgili montaj noktalarının kapaklarını çıkarın ve tavan üstü bagaj
taşıyıcısını cıvatalarla sabitleyin.
Tavan raylı Sports Tourer/Country Tourer
Tavan üstü bagaj taşıyıcısının
sabitlenmesi için montaj pimlerini
resimde gösterilen deliklere sokun.
Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının tam olarak
yerlerine oturduklarından emin
olun, yani açma kolunun
yakınındaki bulunan her iki taraftaki kırmızı işaretler görülmemelidir.Üst üste konulan eşyalarda en ağır
olanı en alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 81.
