Nega vozila239Ksenonska prednja svetla9Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.

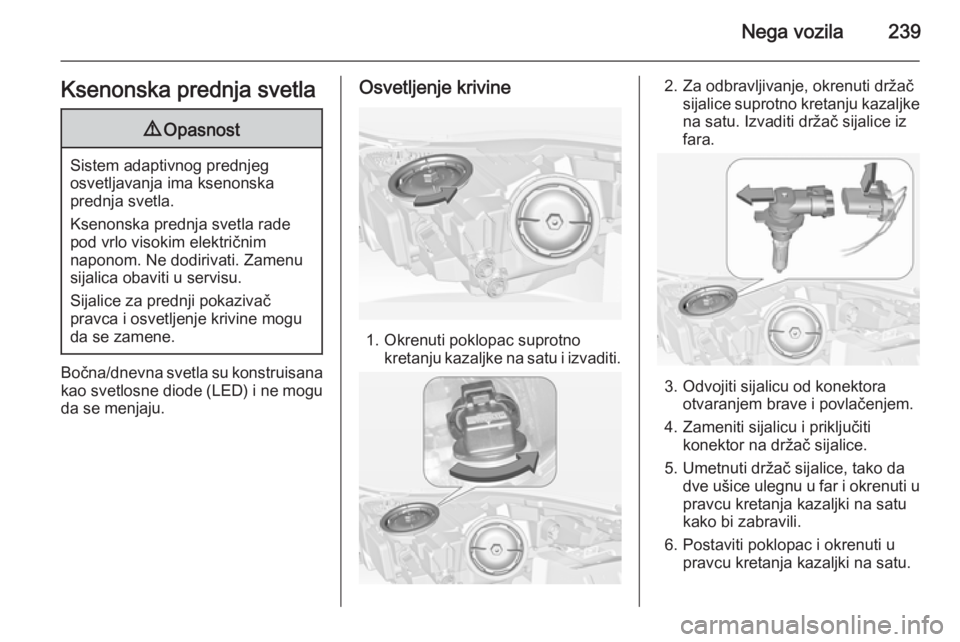

Sijalice za prednji pokazivač
pravca i osvetljenje krivine mogu
da se zamene.
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Osvetljenje krivine
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora otvaranjem brave i povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

240Nega vozila

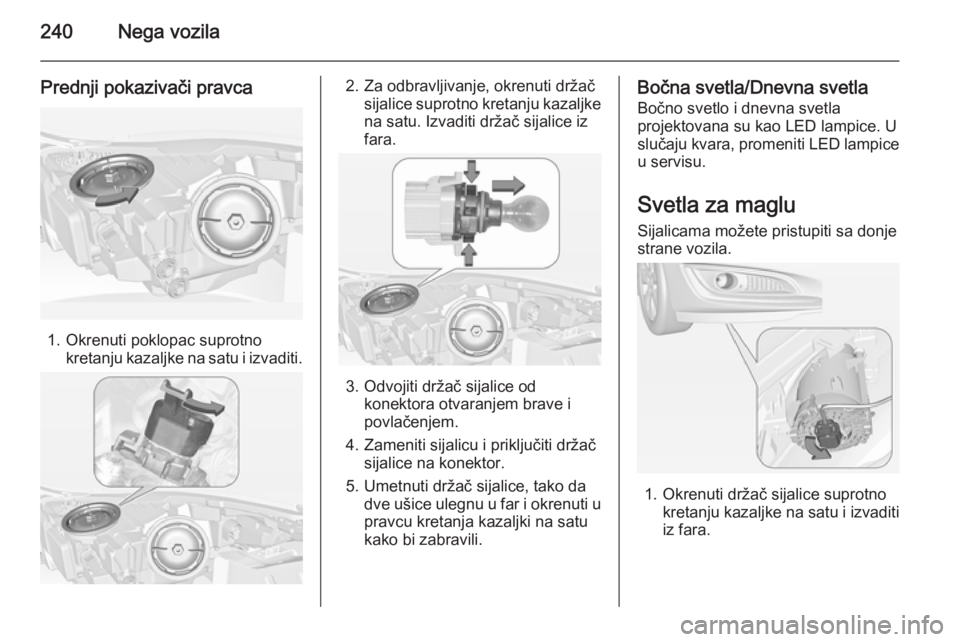

Prednji pokazivači pravca
1. Okrenuti poklopac suprotnokretanju kazaljke na satu i izvaditi.
2. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti držač sijalice od konektora otvaranjem brave i
povlačenjem.
4. Zameniti sijalicu i priključiti držač sijalice na konektor.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
Bočna svetla/Dnevna svetla
Bočno svetlo i dnevna svetla
projektovana su kao LED lampice. U slučaju kvara, promeniti LED lampice
u servisu.
Svetla za maglu Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i izvaditi
iz fara.

Nega vozila241

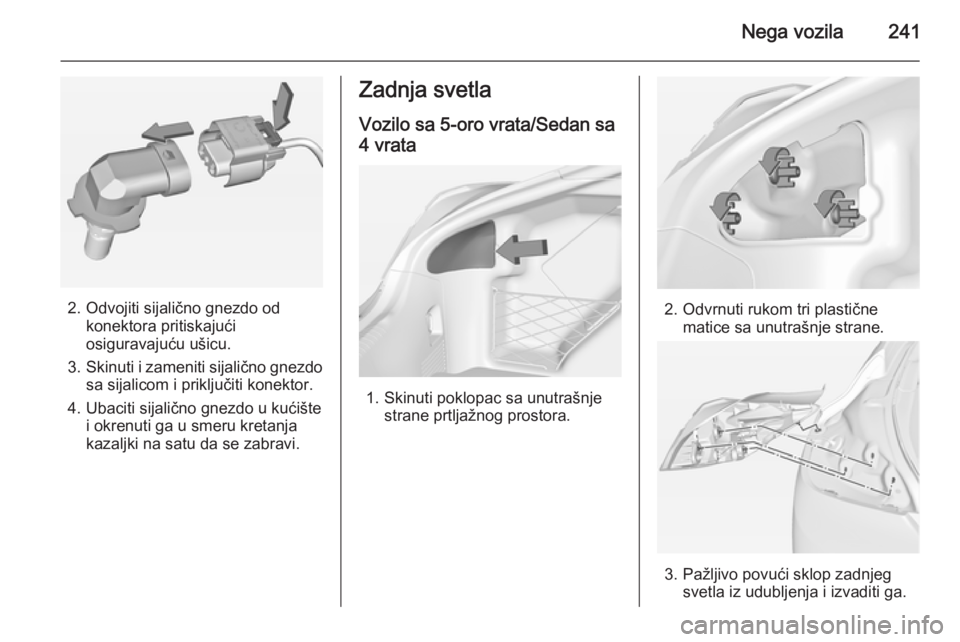

2. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište i okrenuti ga u smeru kretanja
kazaljki na satu da se zabravi.
Zadnja svetla
Vozilo sa 5-oro vrata/Sedan sa
4 vrata
1. Skinuti poklopac sa unutrašnje strane prtljažnog prostora.
2. Odvrnuti rukom tri plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.

242Nega vozila

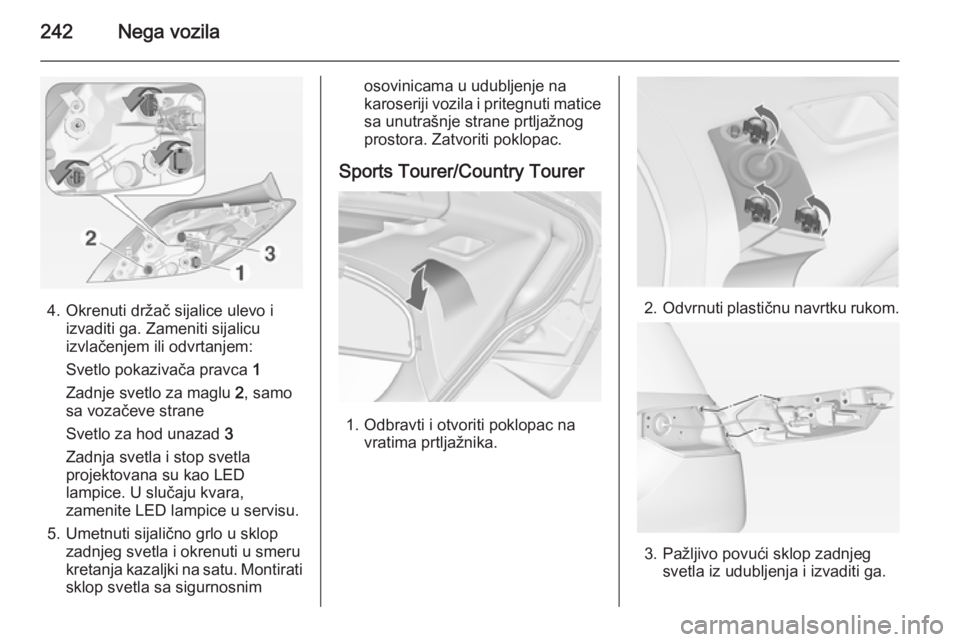

4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem ili odvrtanjem:
Svetlo pokazivača pravca 1
Zadnje svetlo za maglu 2, samo
sa vozačeve strane
Svetlo za hod unazad 3
Zadnja svetla i stop svetla
projektovana su kao LED
lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti matice
sa unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac.
Sports Tourer/Country Tourer
1. Odbravti i otvoriti poklopac na vratima prtljažnika.
2.Odvrnuti plastičnu navrtku rukom.
3. Pažljivo povući sklop zadnjeg
svetla iz udubljenja i izvaditi ga.

Nega vozila243

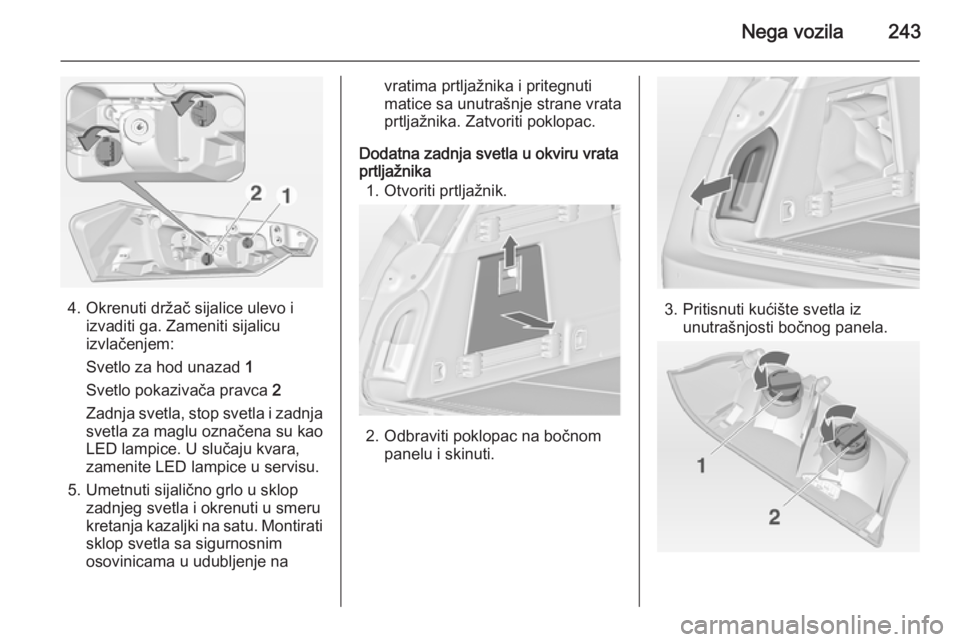

4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:
Svetlo za hod unazad 1
Svetlo pokazivača pravca 2
Zadnja svetla, stop svetla i zadnja
svetla za maglu označena su kao
LED lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
vratima prtljažnika i pritegnuti
matice sa unutrašnje strane vrata
prtljažnika. Zatvoriti poklopac.
Dodatna zadnja svetla u okviru vrata
prtljažnika
1. Otvoriti prtljažnik.
2. Odbraviti poklopac na bočnom panelu i skinuti.
3. Pritisnuti kućište svetla izunutrašnjosti bočnog panela.

244Nega vozila

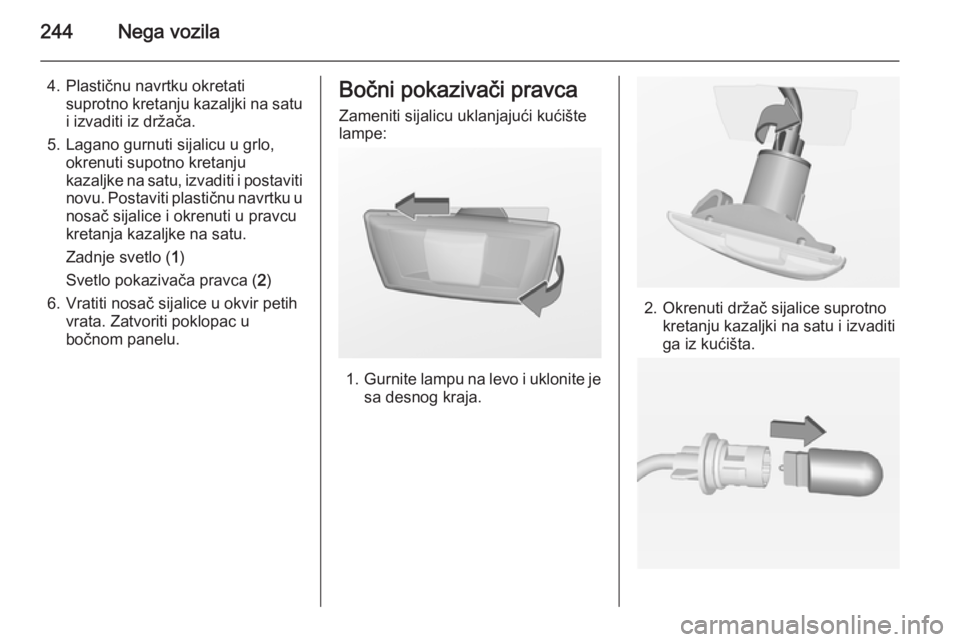

4. Plastičnu navrtku okretatisuprotno kretanju kazaljki na satui izvaditi iz držača.
5. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu. Postaviti plastičnu navrtku u
nosač sijalice i okrenuti u pravcu
kretanja kazaljke na satu.
Zadnje svetlo ( 1)
Svetlo pokazivača pravca ( 2)
6. Vratiti nosač sijalice u okvir petih vrata. Zatvoriti poklopac ubočnom panelu.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.

Nega vozila245
3. Izvući sijalicu iz držača i postavitinovu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice

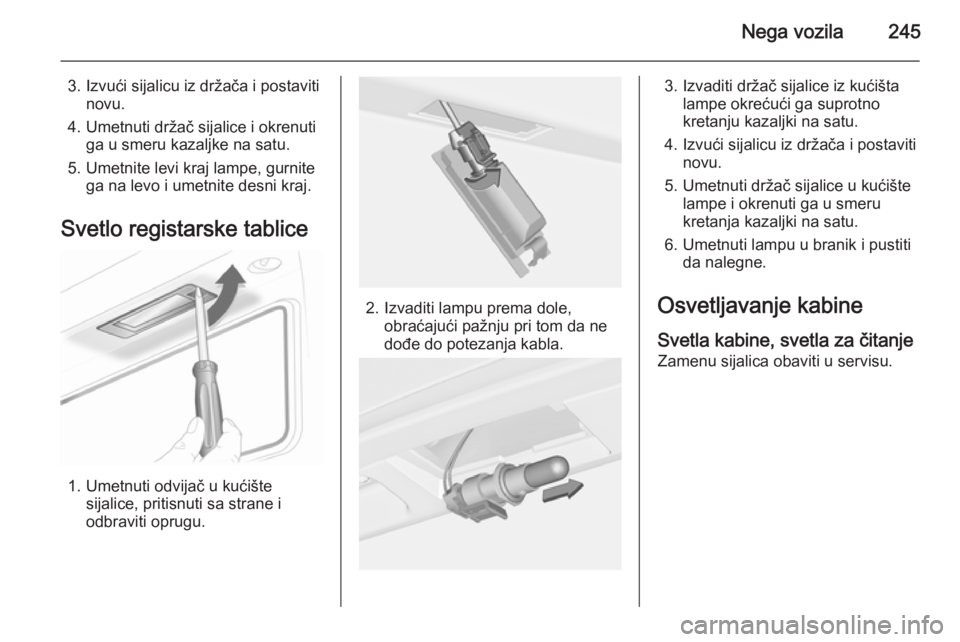

1. Umetnuti odvijač u kućište sijalice, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.

246Nega vozila

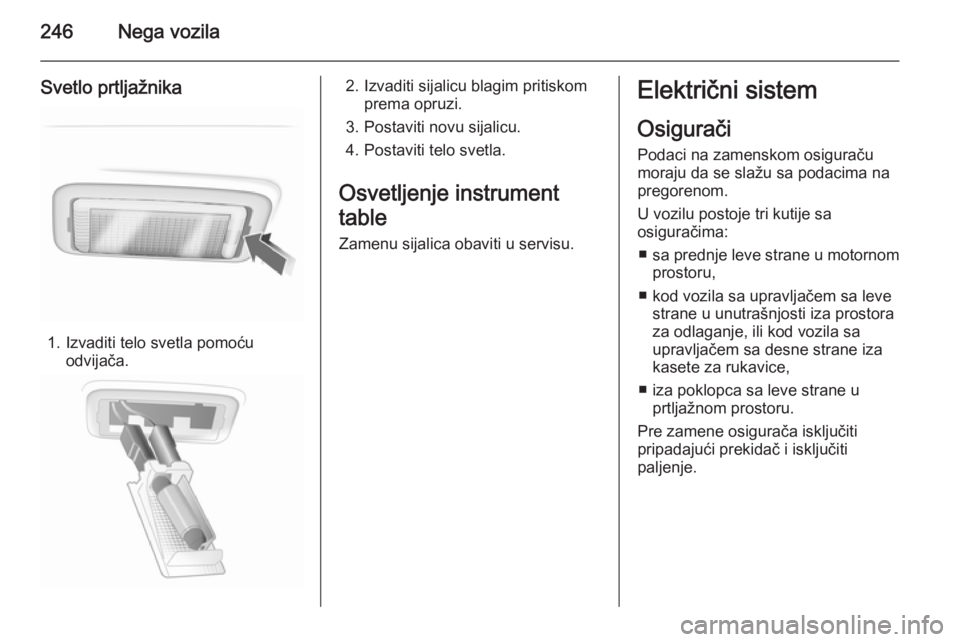

Svetlo prtljažnika
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi sijalicu blagim pritiskomprema opruzi.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima napregorenom.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ kod vozila sa upravljačem sa leve strane u unutrašnjosti iza prostora
za odlaganje, ili kod vozila sa
upravljačem sa desne strane iza
kasete za rukavice,
■ iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

Nega vozila247
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

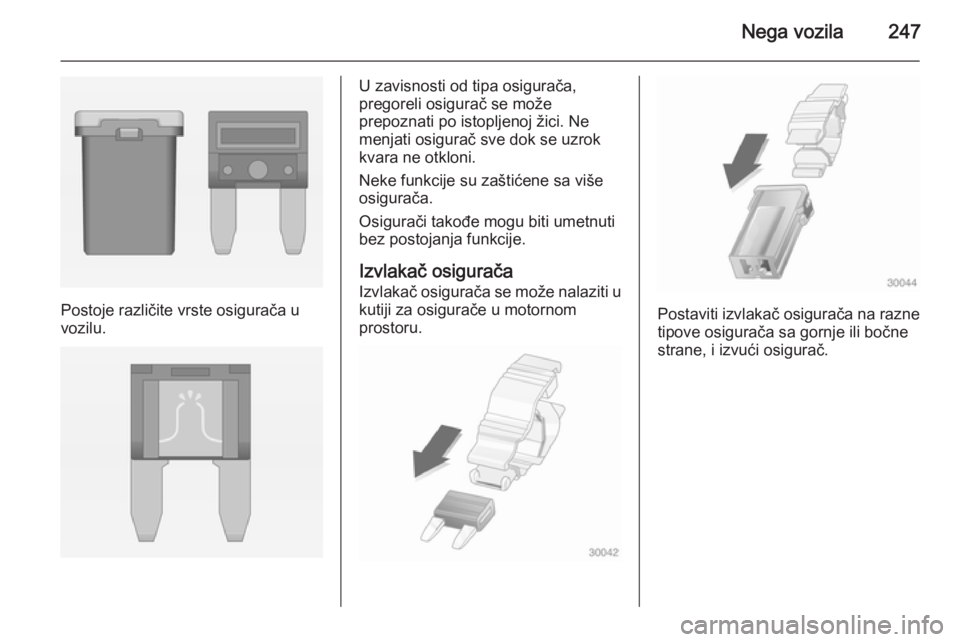

Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

248Nega vozilaKutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac, podići ga prema gore i skinuti.

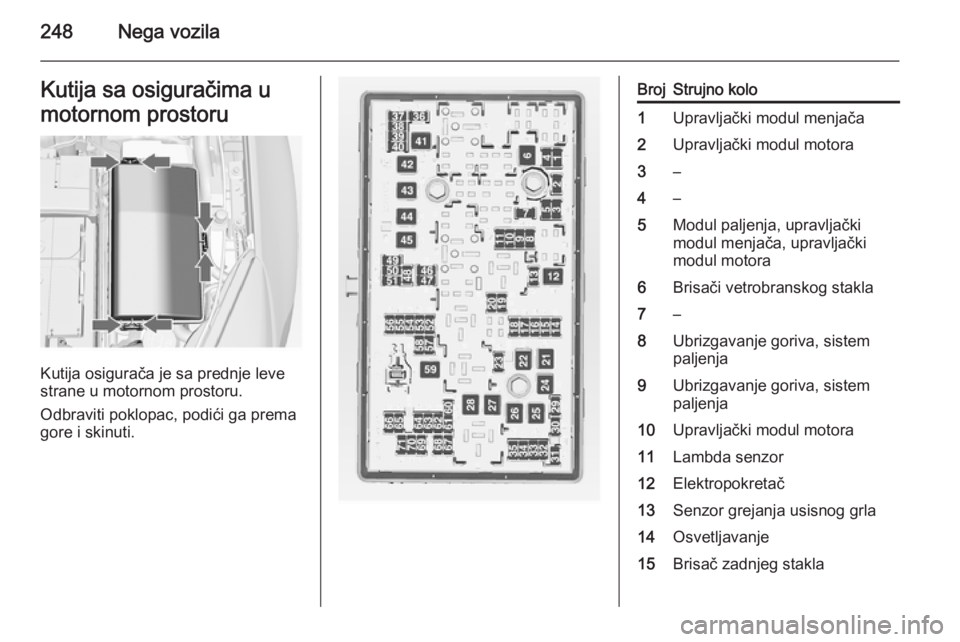

BrojStrujno kolo1Upravljački modul menjača2Upravljački modul motora3–4–5Modul paljenja, upravljački
modul menjača, upravljački
modul motora6Brisači vetrobranskog stakla7–8Ubrizgavanje goriva, sistem
paljenja9Ubrizgavanje goriva, sistem
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Senzor grejanja usisnog grla14Osvetljavanje15Brisač zadnjeg stakla
