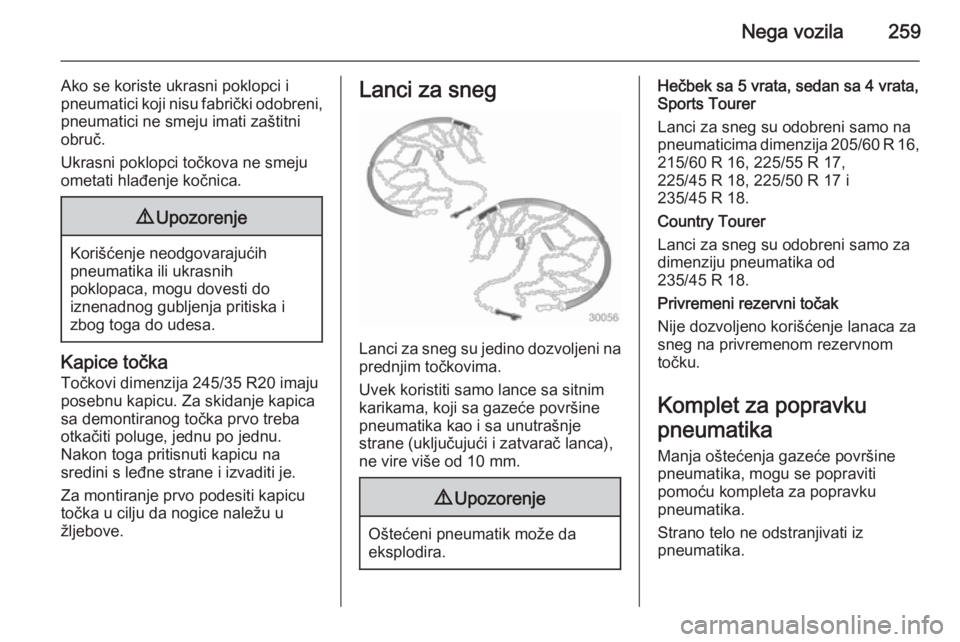

Nega vozila259
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Kapice točka
Točkovi dimenzija 245/35 R20 imaju
posebnu kapicu. Za skidanje kapica
sa demontiranog točka prvo treba
otkačiti poluge, jednu po jednu.
Nakon toga pritisnuti kapicu na
sredini s leđne strane i izvaditi je.
Za montiranje prvo podesiti kapicu
točka u cilju da nogice naležu u
žljebove.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 10 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Hečbek sa 5 vrata, sedan sa 4 vrata,Sports Tourer
Lanci za sneg su odobreni samo na pneumaticima dimenzija 205/60 R 16 ,
215/60 R 16, 225/55 R 17, 225/45 R 18, 225/50 R 17 i
235/45 R 18.
Country Tourer
Lanci za sneg su odobreni samo za
dimenziju pneumatika od
235/45 R 18.
Privremeni rezervni točak
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika
Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.

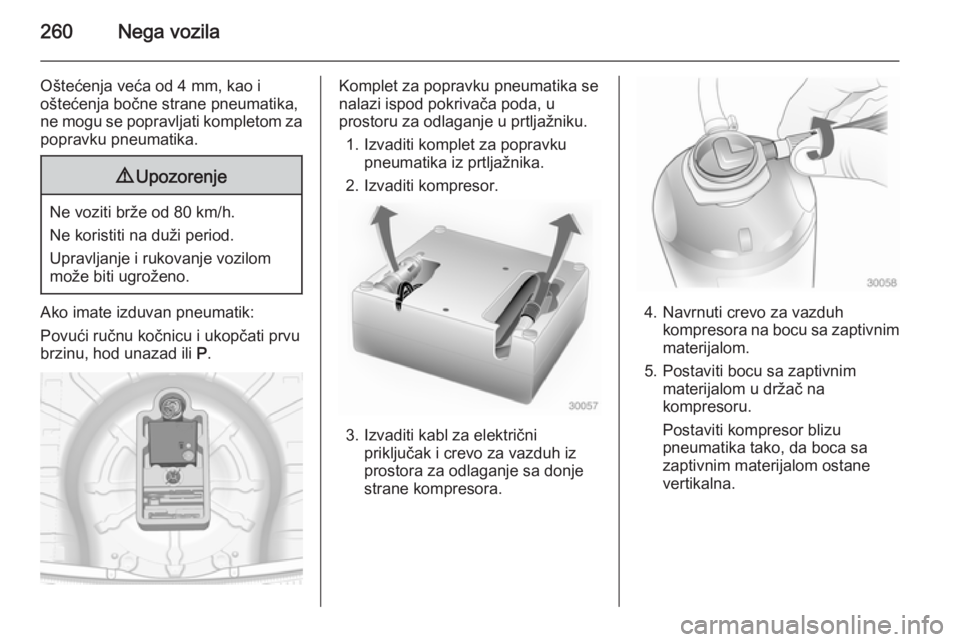

260Nega vozila
Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika,
ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugroženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi ispod pokrivača poda, u
prostoru za odlaganje u prtljažniku.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu pneumatika tako, da boca sa
zaptivnim materijalom ostane
vertikalna.

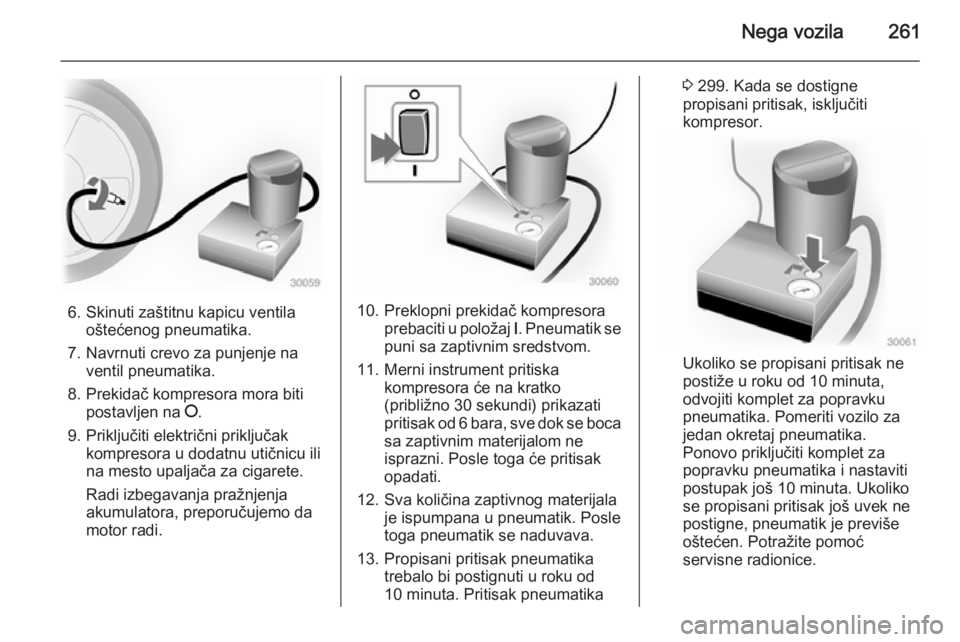

Nega vozila261
6. Skinuti zaštitnu kapicu ventilaoštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.10. Preklopni prekidač kompresora prebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od 6 bara, sve dok se boca
sa zaptivnim materijalom ne
isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postignuti u roku od
10 minuta. Pritisak pneumatika
3 299. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak ne
postiže u roku od 10 minuta,
odvojiti komplet za popravku
pneumatika. Pomeriti vozilo za
jedan okretaj pneumatika.
Ponovo priključiti komplet za popravku pneumatika i nastaviti
postupak još 10 minuta. Ukoliko
se propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražite pomoć
servisne radionice.

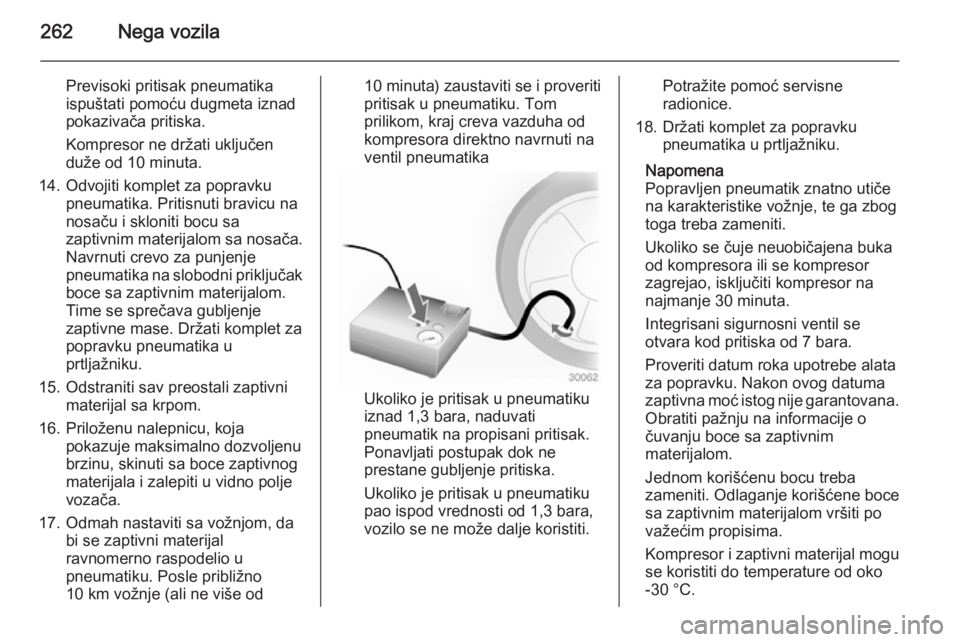

262Nega vozila
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu na
nosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za punjenje
pneumatika na slobodni priključak boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne više od10 minuta ) zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od
kompresora direktno navrnuti na
ventil pneumatika
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne može dalje koristiti.
Potražite pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
od kompresora ili se kompresor
zagrejao, isključiti kompresor na
najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara kod pritiska od 7 bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.

Nega vozila263

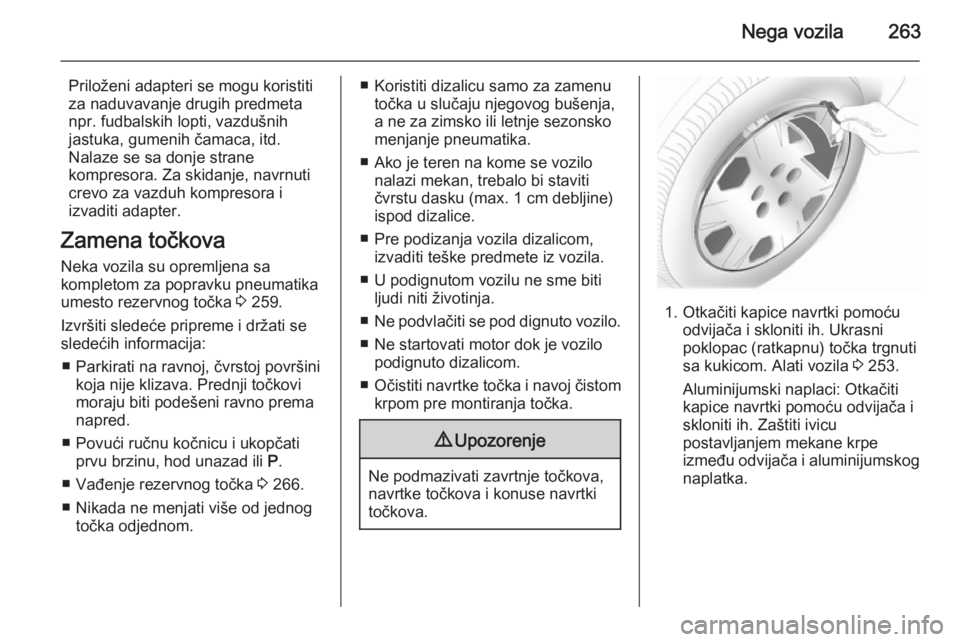

Priloženi adapteri se mogu koristiti
za naduvavanje drugih predmeta
npr. fudbalskih lopti, vazdušnih
jastuka, gumenih čamaca, itd.
Nalaze se sa donje strane
kompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka 3 259.
Izvršiti sledeće pripreme i držati se
sledećih informacija:
■ Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji točkovi
moraju biti podešeni ravno prema
napred.
■ Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
■ Vađenje rezervnog točka 3 266.
■ Nikada ne menjati više od jednog točka odjednom.■ Koristiti dizalicu samo za zamenutočka u slučaju njegovog bušenja,
a ne za zimsko ili letnje sezonsko
menjanje pneumatika.
■ Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine)
ispod dizalice.
■ Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
■ U podignutom vozilu ne sme biti ljudi niti životinja.
■ Ne podvlačiti se pod dignuto vozilo.
■ Ne startovati motor dok je vozilo podignuto dizalicom.
■ Očistiti navrtke točka i navoj čistom
krpom pre montiranja točka.9 Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice navrtki pomoću odvijača i skloniti ih. Ukrasni
poklopac (ratkapnu) točka trgnuti
sa kukicom. Alati vozila 3 253.
Aluminijumski naplaci: Otkačiti
kapice navrtki pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.

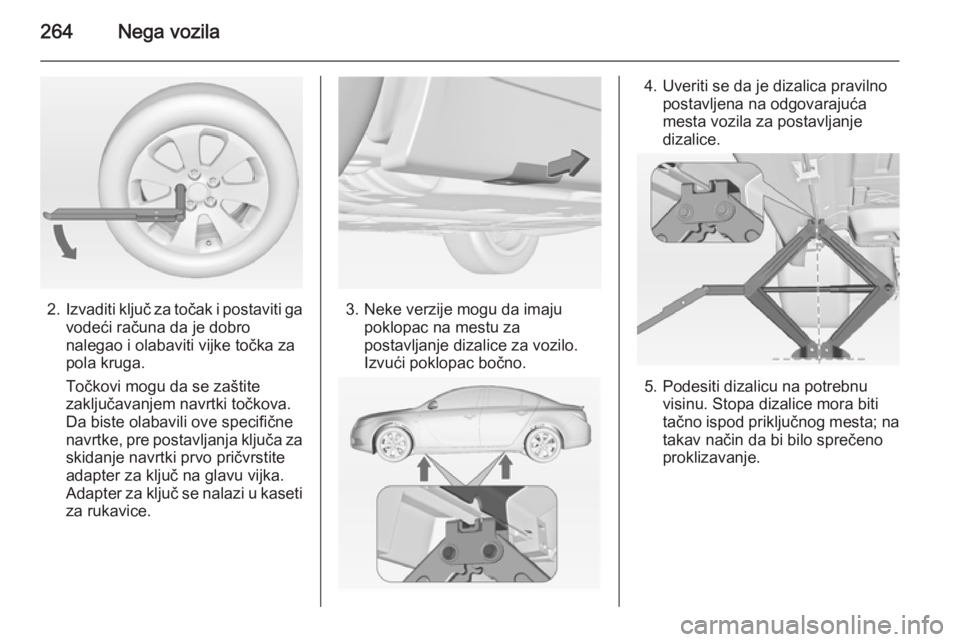

264Nega vozila
2.Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter za ključ na glavu vijka.
Adapter za ključ se nalazi u kaseti za rukavice.3. Neke verzije mogu da imaju poklopac na mestu za
postavljanje dizalice za vozilo.
Izvući poklopac bočno.
4. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
5. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.

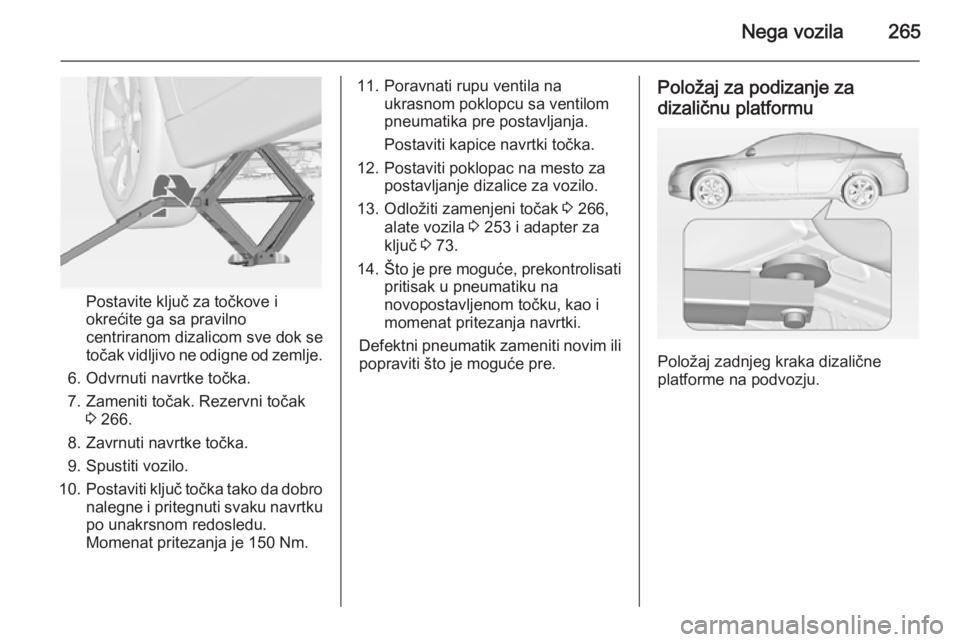

Nega vozila265
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
6. Odvrnuti navrtke točka.
7. Zameniti točak. Rezervni točak 3 266.
8. Zavrnuti navrtke točka. 9. Spustiti vozilo.
10. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku navrtku po unakrsnom redosledu.
Momenat pritezanja je 150 Nm.
11. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice navrtki točka.
12. Postaviti poklopac na mesto za postavljanje dizalice za vozilo.
13. Odložiti zamenjeni točak 3 266,
alate vozila 3 253 i adapter za
ključ 3 73.
14. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili popraviti što je moguće pre.Položaj za podizanje za
dizaličnu platformu
Položaj zadnjeg kraka dizalične
platforme na podvozju.

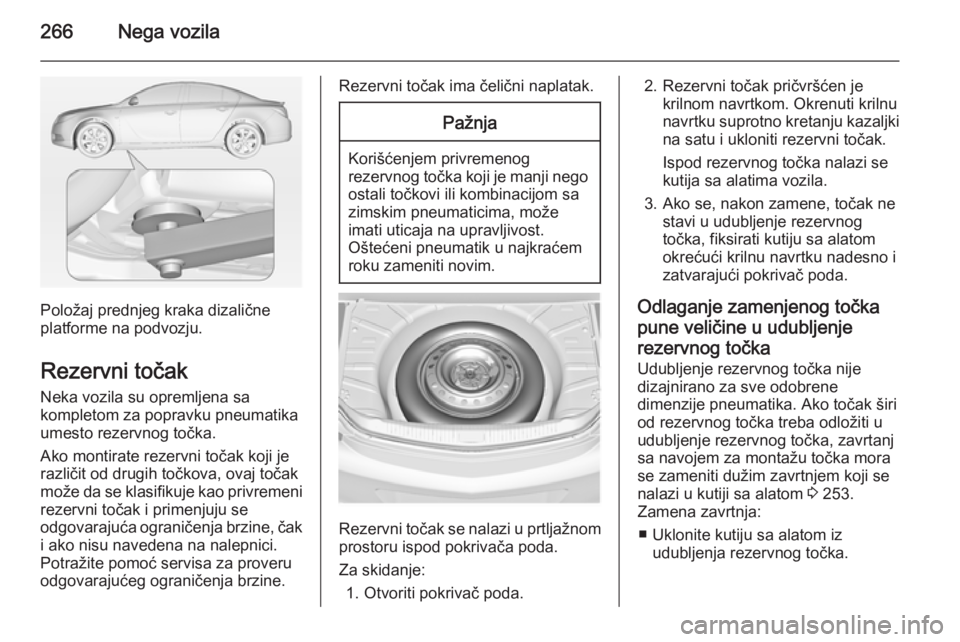

266Nega vozila
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak Neka vozila su opremljena sa
kompletom za popravku pneumatika
umesto rezervnog točka.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru
odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u prtljažnom
prostoru ispod pokrivača poda.
Za skidanje: 1. Otvoriti pokrivač poda.
2. Rezervni točak pričvršćen je krilnom navrtkom. Okrenuti krilnu
navrtku suprotno kretanju kazaljki na satu i ukloniti rezervni točak.
Ispod rezervnog točka nalazi se
kutija sa alatima vozila.
3. Ako se, nakon zamene, točak ne stavi u udubljenje rezervnog
točka, fiksirati kutiju sa alatom
okrećući krilnu navrtku nadesno i
zatvarajući pokrivač poda.
Odlaganje zamenjenog točka pune veličine u udubljenjerezervnog točka Udubljenje rezervnog točka nije
dizajnirano za sve odobrene
dimenzije pneumatika. Ako točak širi od rezervnog točka treba odložiti u
udubljenje rezervnog točka, zavrtanj
sa navojem za montažu točka mora
se zameniti dužim zavrtnjem koji se
nalazi u kutiji sa alatom 3 253.
Zamena zavrtnja:
■ Uklonite kutiju sa alatom iz udubljenja rezervnog točka.

Nega vozila267

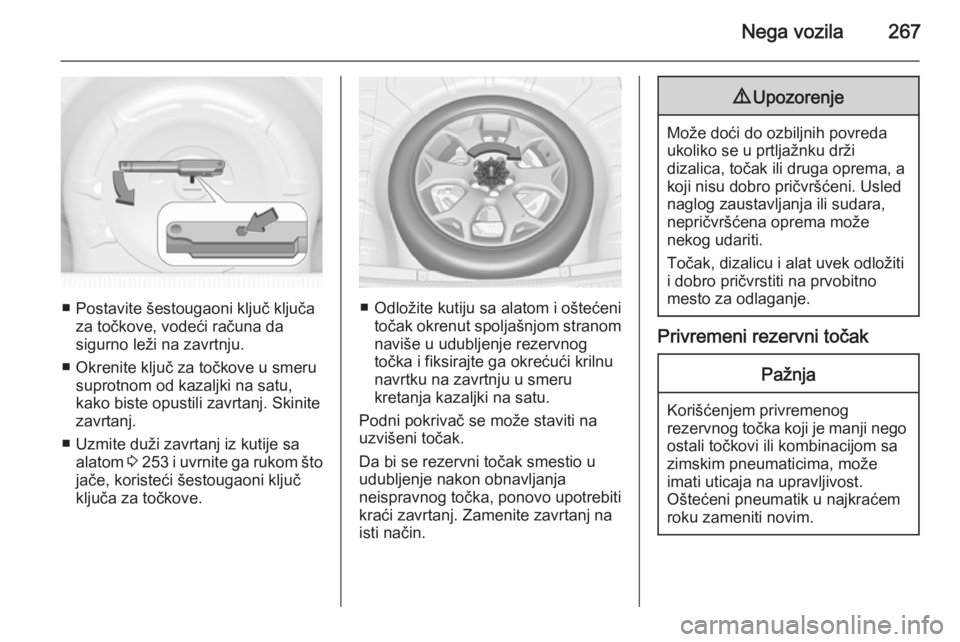

■ Postavite šestougaoni ključ ključaza točkove, vodeći računa da
sigurno leži na zavrtnju.
■ Okrenite ključ za točkove u smeru suprotnom od kazaljki na satu,
kako biste opustili zavrtanj. Skinite
zavrtanj.
■ Uzmite duži zavrtanj iz kutije sa alatom 3 253 i uvrnite ga rukom što
jače, koristeći šestougaoni ključ
ključa za točkove.■ Odložite kutiju sa alatom i oštećeni točak okrenut spoljašnjom stranom
naviše u udubljenje rezervnog
točka i fiksirajte ga okrećući krilnu
navrtku na zavrtnju u smeru
kretanja kazaljki na satu.
Podni pokrivač se može staviti na
uzvišeni točak.
Da bi se rezervni točak smestio u
udubljenje nakon obnavljanja
neispravnog točka, ponovo upotrebiti
kraći zavrtanj. Zamenite zavrtanj na
isti način.
9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Točak, dizalicu i alat uvek odložiti
i dobro pričvrstiti na prvobitno
mesto za odlaganje.
Privremeni rezervni točak
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.

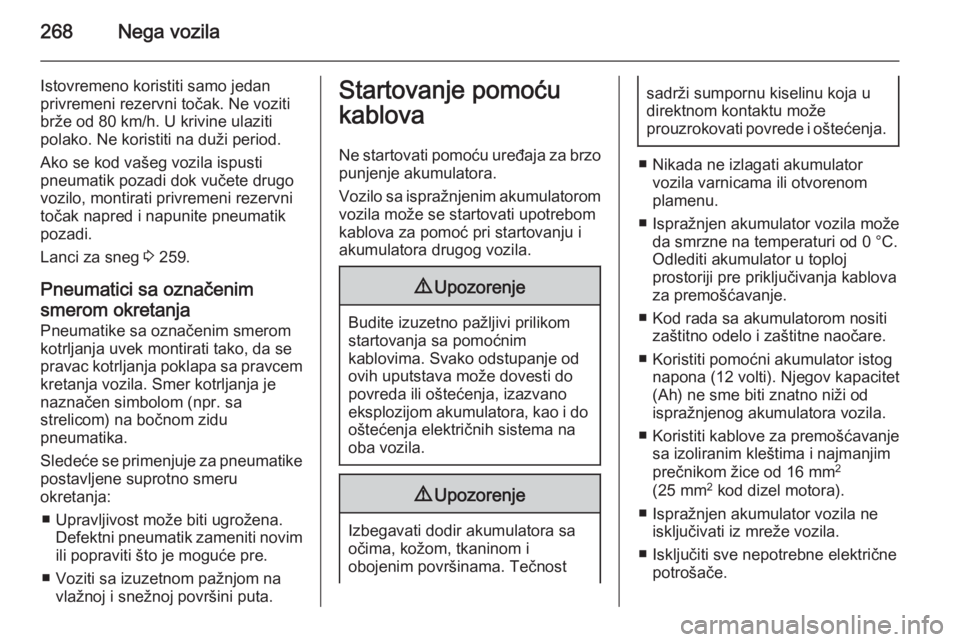

268Nega vozila
Istovremeno koristiti samo jedanprivremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.
Ako se kod vašeg vozila ispusti
pneumatik pozadi dok vučete drugo
vozilo, montirati privremeni rezervni
točak napred i napunite pneumatik pozadi.
Lanci za sneg 3 259.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se
pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
■ Upravljivost može biti ugrožena. Defektni pneumatik zameniti novimili popraviti što je moguće pre.
■ Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
■ Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
■ Ispražnjen akumulator vozila može da smrzne na temperaturi od 0 °C.Odlediti akumulator u toploj
prostoriji pre priključivanja kablova
za premošćavanje.
■ Kod rada sa akumulatorom nositi zaštitno odelo i zaštitne naočare.
■ Koristiti pomoćni akumulator istog napona (12 volti). Njegov kapacitet
(Ah) ne sme biti znatno niži od
ispražnjenog akumulatora vozila.
■ Koristiti kablove za premošćavanje sa izoliranim kleštima i najmanjim
prečnikom žice od 16 mm 2
(25 mm 2
kod dizel motora).
■ Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
■ Isključiti sve nepotrebne električne potrošače.
