Page 71 of 347

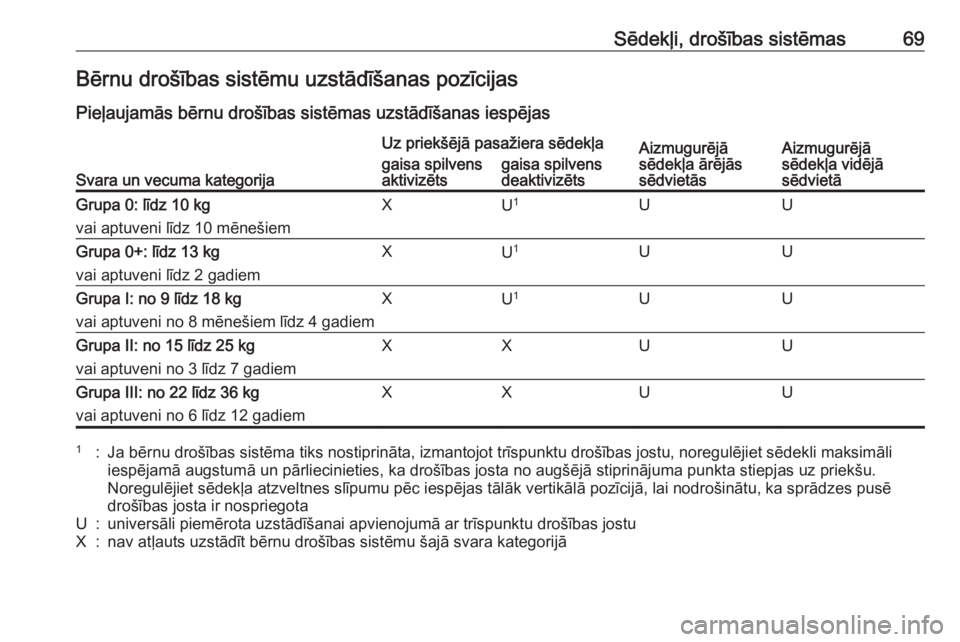

Sēdekļi, drošības sistēmas69Bērnu drošības sistēmu uzstādīšanas pozīcijas
Pieļaujamās bērnu drošības sistēmas uzstādīšanas iespējas
Svara un vecuma kategorija
Uz priekšējā pasažiera sēdekļaAizmugurējā
sēdekļa ārējās
sēdvietāsAizmugurējā
sēdekļa vidējā
sēdvietāgaisa spilvens
aktivizētsgaisa spilvens
deaktivizētsGrupa 0: līdz 10 kg
vai aptuveni līdz 10 mēnešiemXU 1UUGrupa 0+: līdz 13 kg
vai aptuveni līdz 2 gadiemXU 1UUGrupa I: no 9 līdz 18 kg
vai aptuveni no 8 mēnešiem līdz 4 gadiemXU 1UUGrupa II: no 15 līdz 25 kg
vai aptuveni no 3 līdz 7 gadiemXXUUGrupa III: no 22 līdz 36 kg
vai aptuveni no 6 līdz 12 gadiemXXUU1:Ja bērnu drošības sistēma tiks nostiprināta, izmantojot trīspunktu drošības jostu, noregulējiet sēdekli maksimāli
iespējamā augstumā un pārliecinieties, ka drošības josta no augšējā stiprinājuma punkta stiepjas uz priekšu.
Noregulējiet sēdekļa atzveltnes slīpumu pēc iespējas tālāk vertikālā pozīcijā, lai nodrošinātu, ka sprādzes pusē
drošības josta ir nospriegotaU:universāli piemērota uzstādīšanai apvienojumā ar trīspunktu drošības jostuX:nav atļauts uzstādīt bērnu drošības sistēmu šajā svara kategorijā
Page 72 of 347

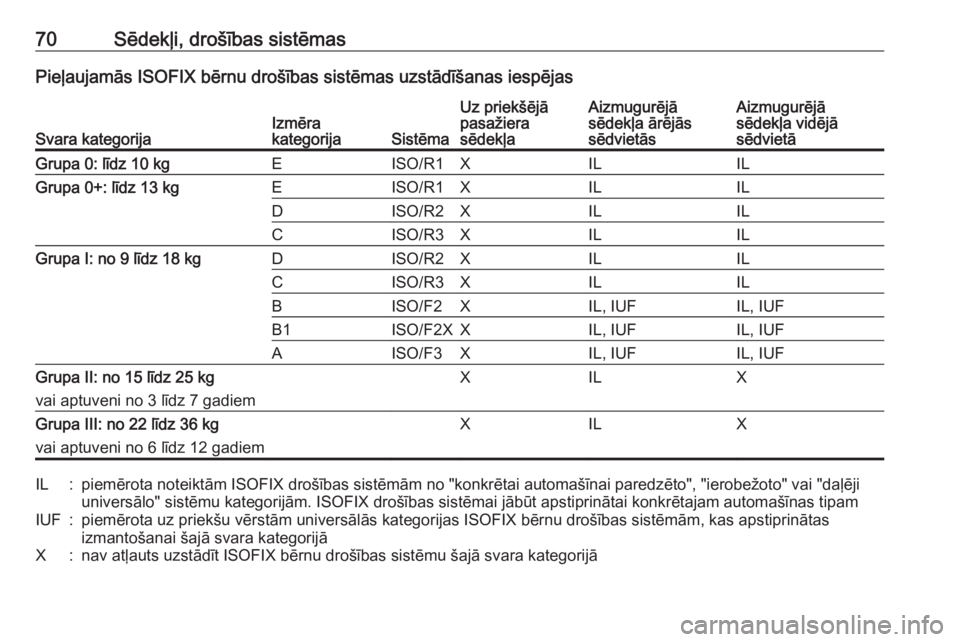

70Sēdekļi, drošības sistēmasPieļaujamās ISOFIX bērnu drošības sistēmas uzstādīšanas iespējas
Svara kategorijaIzmēra
kategorijaSistēma
Uz priekšējā
pasažiera
sēdekļaAizmugurējā
sēdekļa ārējās
sēdvietāsAizmugurējā
sēdekļa vidējā
sēdvietāGrupa 0: līdz 10 kgEISO/R1XILILGrupa 0+: līdz 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupa I: no 9 līdz 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrupa II: no 15 līdz 25 kg
vai aptuveni no 3 līdz 7 gadiemXILXGrupa III: no 22 līdz 36 kg
vai aptuveni no 6 līdz 12 gadiemXILXIL:piemērota noteiktām ISOFIX drošības sistēmām no "konkrētai automašīnai paredzēto", "ierobežoto" vai "daļēji universālo" sistēmu kategorijām. ISOFIX drošības sistēmai jābūt apstiprinātai konkrētajam automašīnas tipamIUF:piemērota uz priekšu vērstām universālās kategorijas ISOFIX bērnu drošības sistēmām, kas apstiprinātas
izmantošanai šajā svara kategorijāX:nav atļauts uzstādīt ISOFIX bērnu drošības sistēmu šajā svara kategorijā

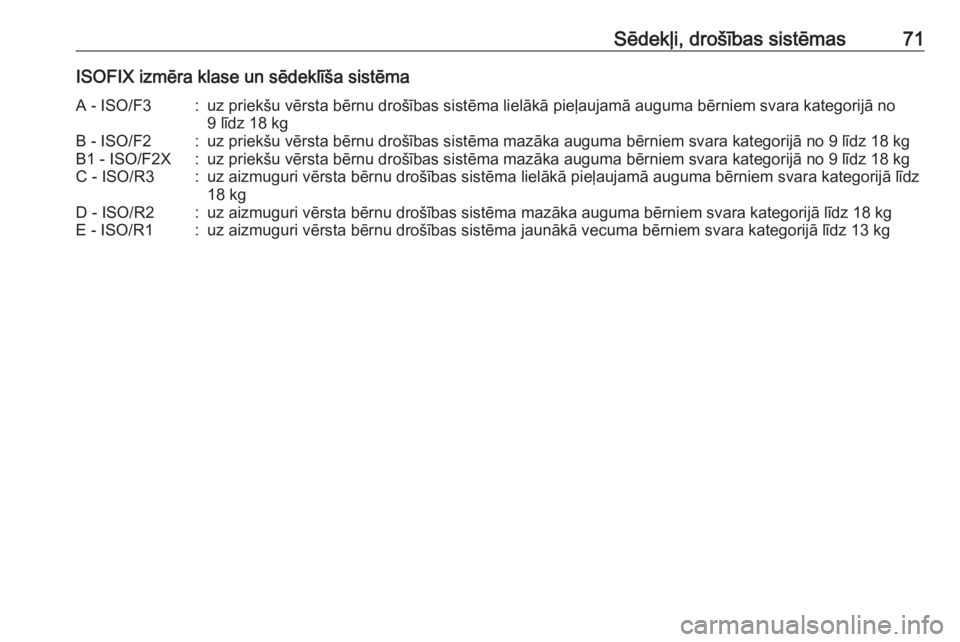

Page 73 of 347
Sēdekļi, drošības sistēmas71ISOFIX izmēra klase un sēdeklīša sistēmaA - ISO/F3:uz priekšu vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā no
9 līdz 18 kgB - ISO/F2:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgB1 - ISO/F2X:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgC - ISO/R3:uz aizmuguri vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā līdz
18 kgD - ISO/R2:uz aizmuguri vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā līdz 18 kgE - ISO/R1:uz aizmuguri vērsta bērnu drošības sistēma jaunākā vecuma bērniem svara kategorijā līdz 13 kg
Page 74 of 347

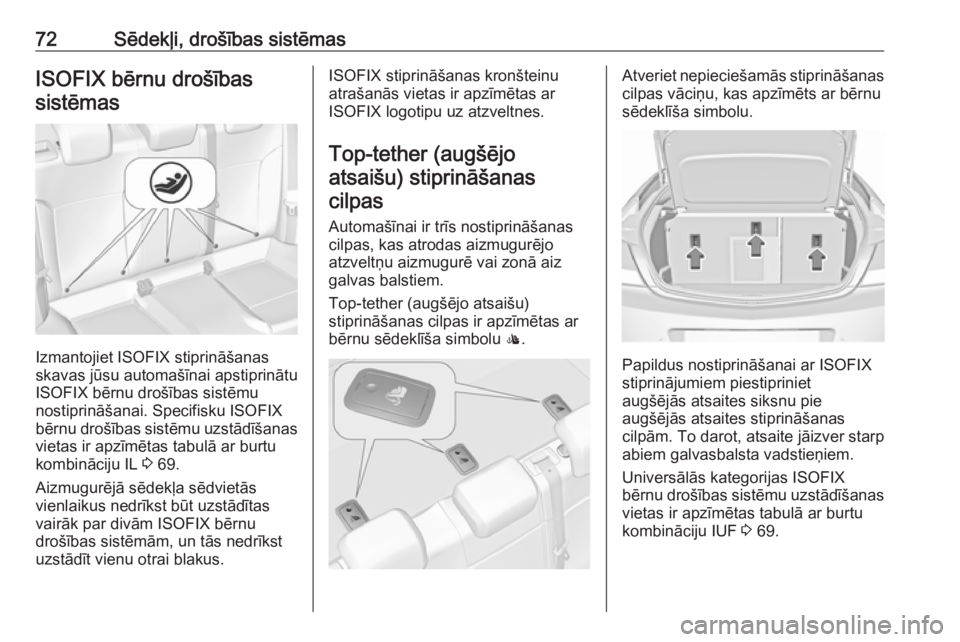

72Sēdekļi, drošības sistēmasISOFIX bērnu drošībassistēmas
Izmantojiet ISOFIX stiprināšanas
skavas jūsu automašīnai apstiprinātu
ISOFIX bērnu drošības sistēmu
nostiprināšanai. Specifisku ISOFIX
bērnu drošības sistēmu uzstādīšanas
vietas ir apzīmētas tabulā ar burtu
kombināciju IL 3 69.
Aizmugurējā sēdekļa sēdvietās
vienlaikus nedrīkst būt uzstādītas
vairāk par divām ISOFIX bērnu
drošības sistēmām, un tās nedrīkst
uzstādīt vienu otrai blakus.
ISOFIX stiprināšanas kronšteinu
atrašanās vietas ir apzīmētas ar
ISOFIX logotipu uz atzveltnes.
Top-tether (augšējoatsaišu) stiprināšanas cilpas
Automašīnai ir trīs nostiprināšanas
cilpas, kas atrodas aizmugurējo
atzveltņu aizmugurē vai zonā aiz
galvas balstiem.
Top-tether (augšējo atsaišu)
stiprināšanas cilpas ir apzīmētas ar
bērnu sēdeklīša simbolu :.Atveriet nepieciešamās stiprināšanas
cilpas vāciņu, kas apzīmēts ar bērnu
sēdeklīša simbolu.
Papildus nostiprināšanai ar ISOFIX
stiprinājumiem piestipriniet
augšējās atsaites siksnu pie
augšējās atsaites stiprināšanas
cilpām. To darot, atsaite jāizver starp
abiem galvasbalsta vadstieņiem.
Universālās kategorijas ISOFIX
bērnu drošības sistēmu uzstādīšanas
vietas ir apzīmētas tabulā ar burtu
kombināciju IUF 3 69.
Page 75 of 347

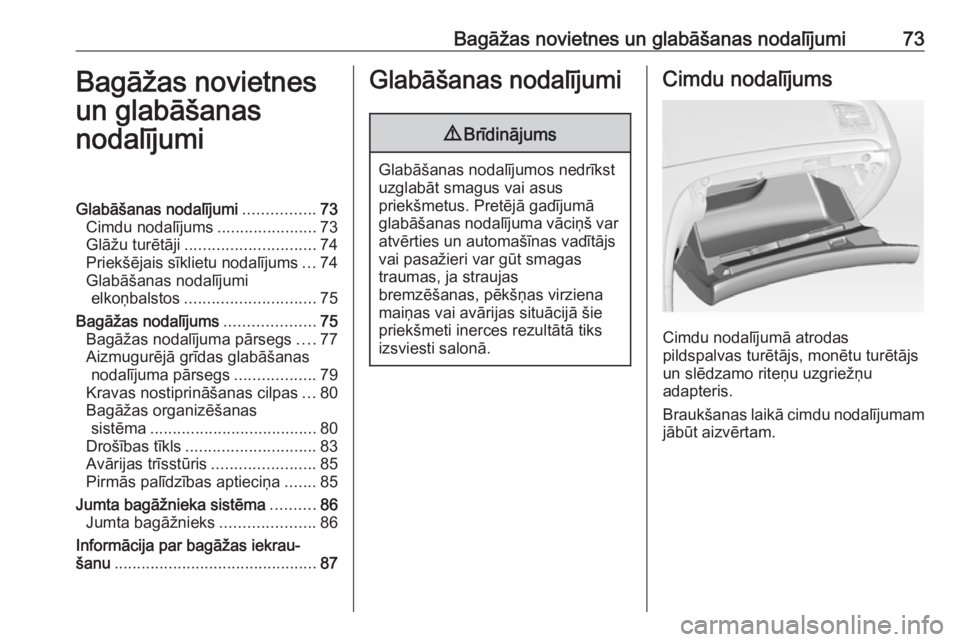

Bagāžas novietnes un glabāšanas nodalījumi73Bagāžas novietnes
un glabāšanas
nodalījumiGlabāšanas nodalījumi ................73
Cimdu nodalījums ......................73
Glāžu turētāji ............................. 74
Priekšējais sīklietu nodalījums ...74
Glabāšanas nodalījumi elkoņbalstos ............................. 75
Bagāžas nodalījums ....................75
Bagāžas nodalījuma pārsegs ....77
Aizmugurējā grīdas glabāšanas nodalījuma pārsegs ..................79
Kravas nostiprināšanas cilpas ...80
Bagāžas organizēšanas sistēma ..................................... 80
Drošības tīkls ............................. 83
Avārijas trīsstūris .......................85
Pirmās palīdzības aptieciņa .......85
Jumta bagāžnieka sistēma ..........86
Jumta bagāžnieks .....................86
Informācija par bagāžas iekrau‐
šanu ............................................. 87Glabāšanas nodalījumi9Brīdinājums
Glabāšanas nodalījumos nedrīkst
uzglabāt smagus vai asus
priekšmetus. Pretējā gadījumā
glabāšanas nodalījuma vāciņš var atvērties un automašīnas vadītājs
vai pasažieri var gūt smagas
traumas, ja straujas
bremzēšanas, pēkšņas virziena
maiņas vai avārijas situācijā šie
priekšmeti inerces rezultātā tiks
izsviesti salonā.
Cimdu nodalījums
Cimdu nodalījumā atrodas
pildspalvas turētājs, monētu turētājs un slēdzamo riteņu uzgriežņu
adapteris.
Braukšanas laikā cimdu nodalījumam jābūt aizvērtam.
Page 76 of 347

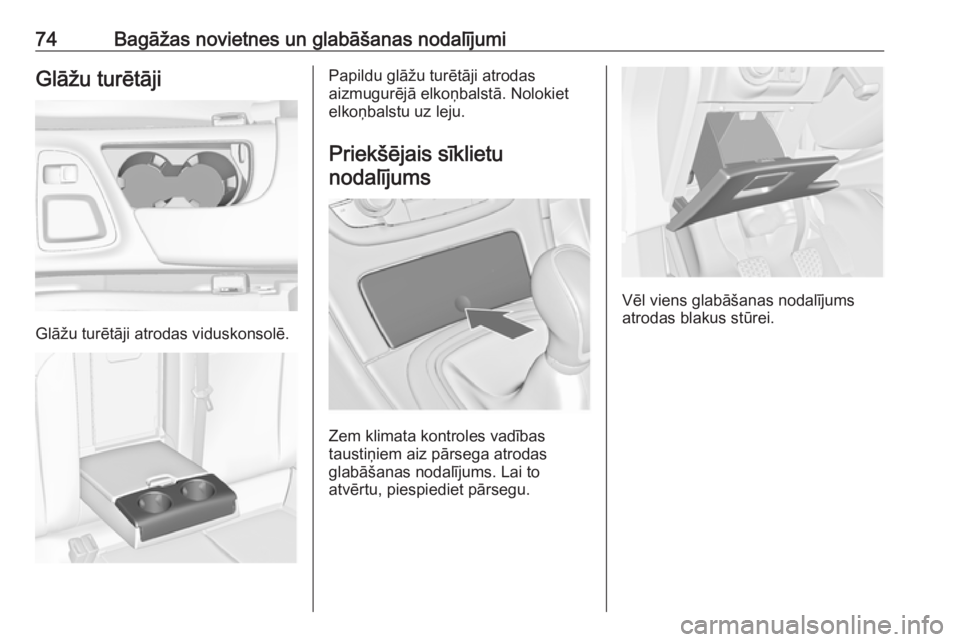

74Bagāžas novietnes un glabāšanas nodalījumiGlāžu turētāji
Glāžu turētāji atrodas viduskonsolē.
Papildu glāžu turētāji atrodas
aizmugurējā elkoņbalstā. Nolokiet
elkoņbalstu uz leju.
Priekšējais sīklietu
nodalījums
Zem klimata kontroles vadības
taustiņiem aiz pārsega atrodas
glabāšanas nodalījums. Lai to
atvērtu, piespiediet pārsegu.
Vēl viens glabāšanas nodalījums
atrodas blakus stūrei.
Page 77 of 347

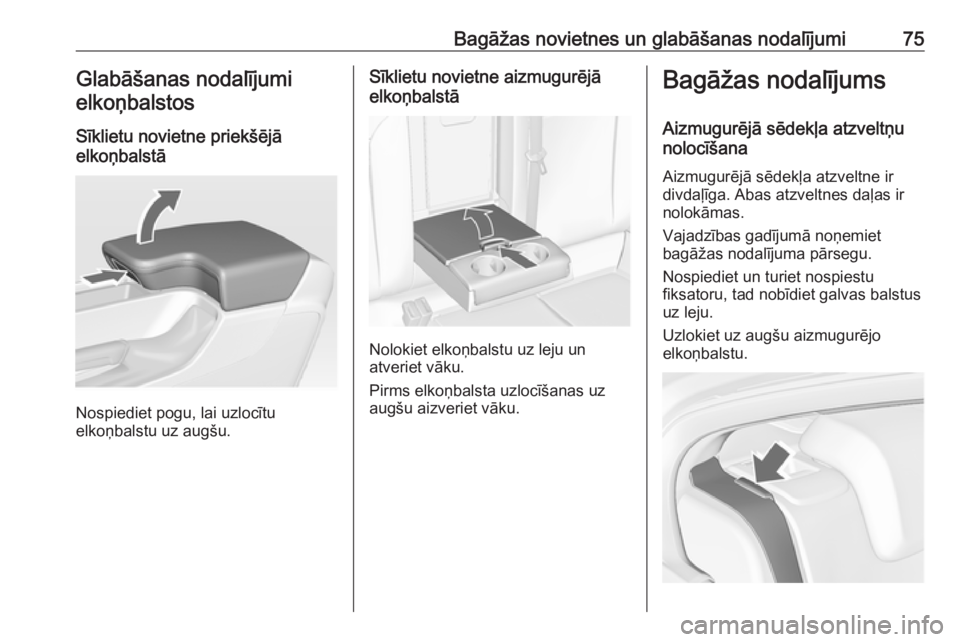

Bagāžas novietnes un glabāšanas nodalījumi75Glabāšanas nodalījumi
elkoņbalstos
Sīklietu novietne priekšējā
elkoņbalstā
Nospiediet pogu, lai uzlocītu
elkoņbalstu uz augšu.
Sīklietu novietne aizmugurējā
elkoņbalstā
Nolokiet elkoņbalstu uz leju un
atveriet vāku.
Pirms elkoņbalsta uzlocīšanas uz
augšu aizveriet vāku.
Bagāžas nodalījums
Aizmugurējā sēdekļa atzveltņu
nolocīšana
Aizmugurējā sēdekļa atzveltne ir
divdaļīga. Abas atzveltnes daļas ir
nolokāmas.
Vajadzības gadījumā noņemiet
bagāžas nodalījuma pārsegu.
Nospiediet un turiet nospiestu
fiksatoru, tad nobīdiet galvas balstus
uz leju.
Uzlokiet uz augšu aizmugurējo
elkoņbalstu.
Page 78 of 347
76Bagāžas novietnes un glabāšanas nodalījumiNostipriniet ārējo sēdvietu drošības
jostas jostu turētājos.
Pavelciet atbloķēšanas sviru vienā
vai abās pusēs un nolokiet atzveltnes
uz sēdvirsmas.
Lai uzstādītu atzveltnes atpakaļ,
paceliet tās vertikālā stāvoklī un
iespiediet atpakaļ vietā, līdz tās
dzirdami nofiksējas.
Pārliecinietes, lai ārējo sēdvietu
drošības jostas būtu nofiksētas
atbilstīgajos turētājos.
Atzveltnes ir kārtīgi nofiksētas, ja
atzveltņu sānos pie atbloķēšanas
svirām nav redzamas abas sarkanās
atzīmes.
9 Brīdinājums
Brauciet ar automašīnu tikai tad, ja
atzveltnes ir kārtīgi nofiksētas
savās vietās. Citādi straujas
bremzēšanas vai sadursmes
gadījumā pastāv savainojumu un
kravas vai automašīnas bojājumu
risks.
Uzlokot vidējās sēdvietas atzveltni uz augšu pārāk strauji, var nobloķēties
vidējās sēdvietas drošības josta. Lai
atbloķētu inerces mehānismu,
iespiediet drošības jostu uz iekšu vai
pavelciet to uz āru par aptuveni
20 mm un tad atlaidiet.
Aizmugurējās vidējās sēdvietas
atzveltnē ierīkotās lūkas
atvēršana
Nolokiet uz leju aizmugurējo elkoņbalstu.
Page 79 of 347

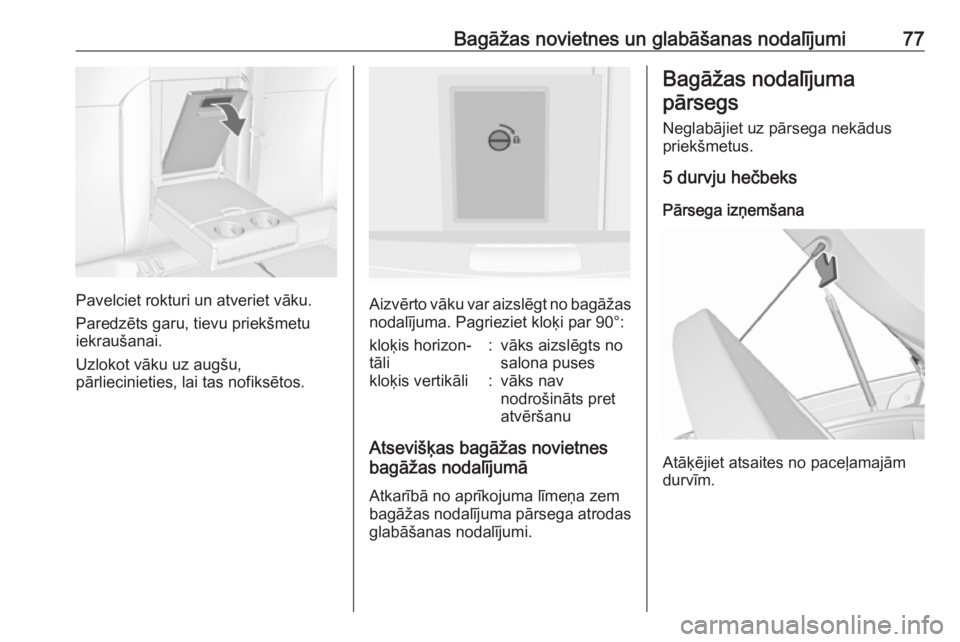

Bagāžas novietnes un glabāšanas nodalījumi77
Pavelciet rokturi un atveriet vāku.
Paredzēts garu, tievu priekšmetu
iekraušanai.
Uzlokot vāku uz augšu,
pārliecinieties, lai tas nofiksētos.Aizvērto vāku var aizslēgt no bagāžas nodalījuma. Pagrieziet kloķi par 90°:
kloķis horizon‐
tāli:vāks aizslēgts no
salona puseskloķis vertikāli:vāks nav
nodrošināts pret
atvēršanu
Atsevišķas bagāžas novietnes
bagāžas nodalījumā
Atkarībā no aprīkojuma līmeņa zem
bagāžas nodalījuma pārsega atrodas glabāšanas nodalījumi.
Bagāžas nodalījuma
pārsegs
Neglabājiet uz pārsega nekādus priekšmetus.
5 durvju hečbeks
Pārsega izņemšana
Atāķējiet atsaites no paceļamajām
durvīm.
Page 80 of 347

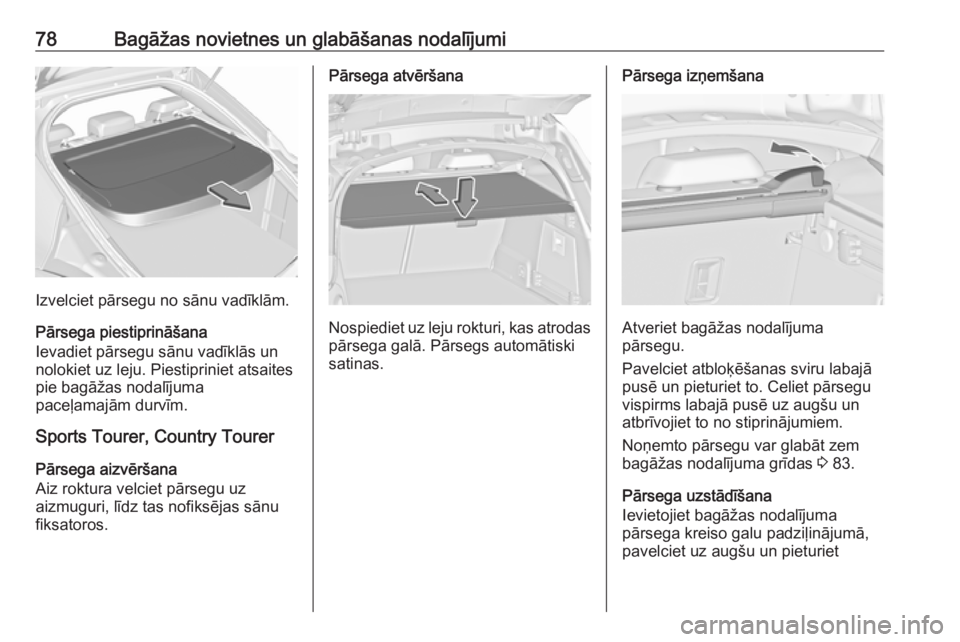

78Bagāžas novietnes un glabāšanas nodalījumi
Izvelciet pārsegu no sānu vadīklām.
Pārsega piestiprināšana
Ievadiet pārsegu sānu vadīklās un
nolokiet uz leju. Piestipriniet atsaites
pie bagāžas nodalījuma
paceļamajām durvīm.
Sports Tourer, Country Tourer
Pārsega aizvēršana
Aiz roktura velciet pārsegu uz
aizmuguri, līdz tas nofiksējas sānu
fiksatoros.
Pārsega atvēršana
Nospiediet uz leju rokturi, kas atrodas pārsega galā. Pārsegs automātiski
satinas.
Pārsega izņemšana
Atveriet bagāžas nodalījuma
pārsegu.
Pavelciet atbloķēšanas sviru labajā
pusē un pieturiet to. Celiet pārsegu
vispirms labajā pusē uz augšu un
atbrīvojiet to no stiprinājumiem.
Noņemto pārsegu var glabāt zem
bagāžas nodalījuma grīdas 3 83.
Pārsega uzstādīšana
Ievietojiet bagāžas nodalījuma
pārsega kreiso galu padziļinājumā,
pavelciet uz augšu un pieturiet
