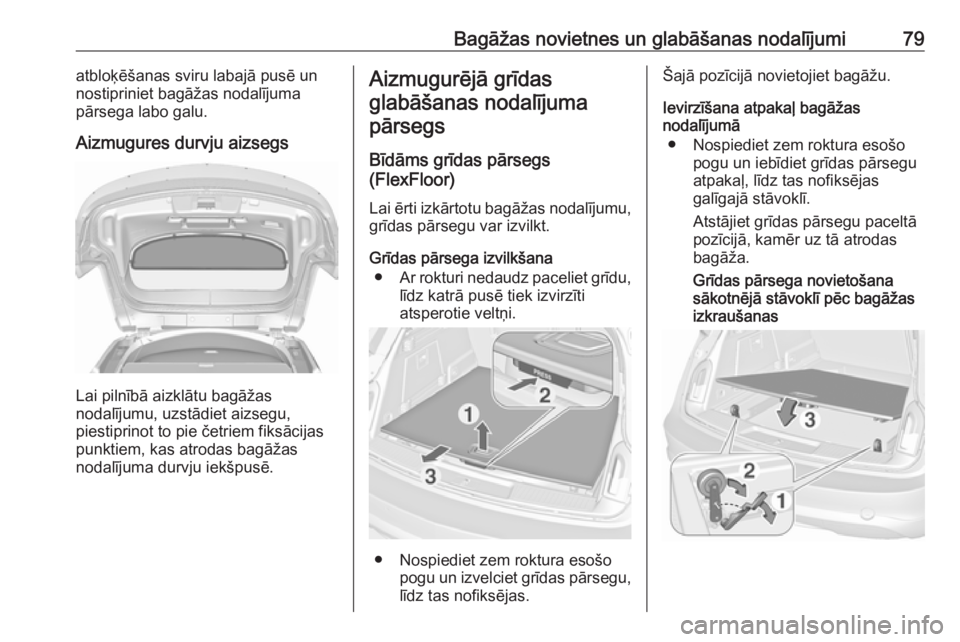

Bagāžas novietnes un glabāšanas nodalījumi79atbloķēšanas sviru labajā pusē un
nostipriniet bagāžas nodalījuma
pārsega labo galu.
Aizmugures durvju aizsegs
Lai pilnībā aizklātu bagāžas
nodalījumu, uzstādiet aizsegu,
piestiprinot to pie četriem fiksācijas
punktiem, kas atrodas bagāžas
nodalījuma durvju iekšpusē.
Aizmugurējā grīdas
glabāšanas nodalījumapārsegs
Bīdāms grīdas pārsegs
(FlexFloor)
Lai ērti izkārtotu bagāžas nodalījumu, grīdas pārsegu var izvilkt.
Grīdas pārsega izvilkšana ● Ar rokturi nedaudz paceliet grīdu,
līdz katrā pusē tiek izvirzīti
atsperotie veltņi.
● Nospiediet zem roktura esošo pogu un izvelciet grīdas pārsegu,līdz tas nofiksējas.
Šajā pozīcijā novietojiet bagāžu.
Ievirzīšana atpakaļ bagāžas
nodalījumā
● Nospiediet zem roktura esošo pogu un iebīdiet grīdas pārsegu
atpakaļ, līdz tas nofiksējas
galīgajā stāvoklī.
Atstājiet grīdas pārsegu paceltā
pozīcijā, kamēr uz tā atrodas
bagāža.
Grīdas pārsega novietošana
sākotnējā stāvoklī pēc bagāžas
izkraušanas

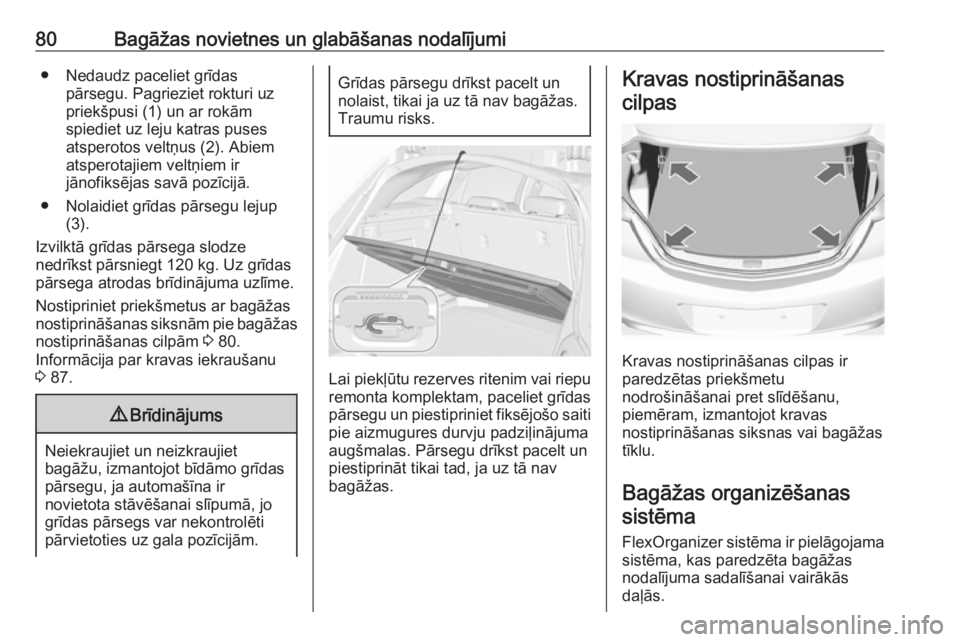

80Bagāžas novietnes un glabāšanas nodalījumi● Nedaudz paceliet grīdaspārsegu. Pagrieziet rokturi uz
priekšpusi (1) un ar rokām
spiediet uz leju katras puses
atsperotos veltņus (2). Abiem
atsperotajiem veltņiem ir
jānofiksējas savā pozīcijā.
● Nolaidiet grīdas pārsegu lejup (3).
Izvilktā grīdas pārsega slodze
nedrīkst pārsniegt 120 kg. Uz grīdas
pārsega atrodas brīdinājuma uzlīme.
Nostipriniet priekšmetus ar bagāžas
nostiprināšanas siksnām pie bagāžas nostiprināšanas cilpām 3 80.
Informācija par kravas iekraušanu
3 87.9 Brīdinājums
Neiekraujiet un neizkraujiet
bagāžu, izmantojot bīdāmo grīdas
pārsegu, ja automašīna ir
novietota stāvēšanai slīpumā, jo grīdas pārsegs var nekontrolēti
pārvietoties uz gala pozīcijām.
Grīdas pārsegu drīkst pacelt un
nolaist, tikai ja uz tā nav bagāžas.
Traumu risks.
Lai piekļūtu rezerves ritenim vai riepu
remonta komplektam, paceliet grīdas
pārsegu un piestipriniet fiksējošo saiti pie aizmugures durvju padziļinājuma
augšmalas. Pārsegu drīkst pacelt un
piestiprināt tikai tad, ja uz tā nav
bagāžas.
Kravas nostiprināšanas
cilpas
Kravas nostiprināšanas cilpas ir
paredzētas priekšmetu
nodrošināšanai pret slīdēšanu,
piemēram, izmantojot kravas
nostiprināšanas siksnas vai bagāžas
tīklu.
Bagāžas organizēšanas sistēma
FlexOrganizer sistēma ir pielāgojama
sistēma, kas paredzēta bagāžas
nodalījuma sadalīšanai vairākās
daļās.

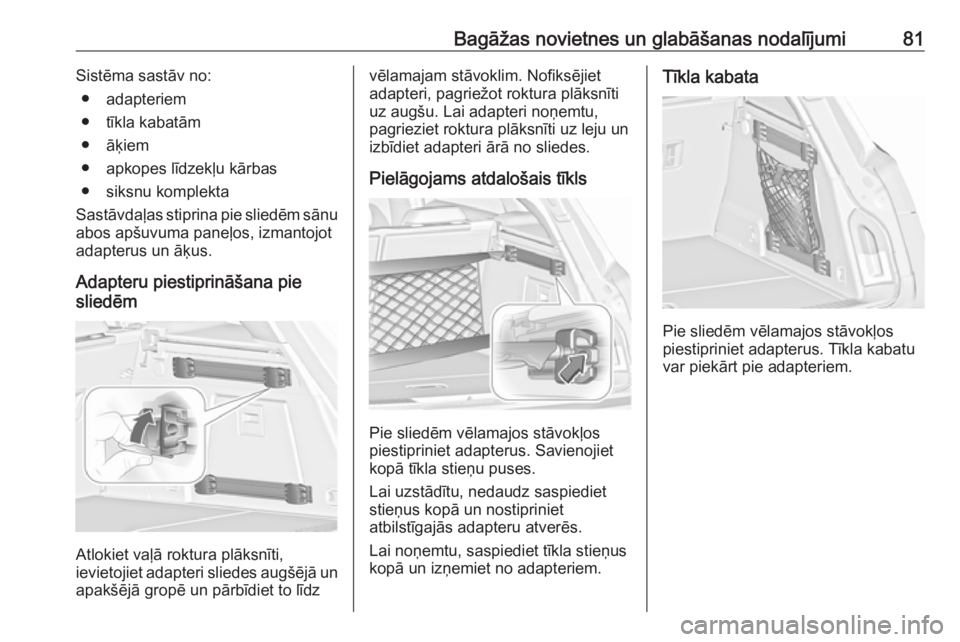

Bagāžas novietnes un glabāšanas nodalījumi81Sistēma sastāv no:● adapteriem
● tīkla kabatām
● āķiem
● apkopes līdzekļu kārbas
● siksnu komplekta
Sastāvdaļas stiprina pie sliedēm sānu
abos apšuvuma paneļos, izmantojot
adapterus un āķus.
Adapteru piestiprināšana pie
sliedēm
Atlokiet vaļā roktura plāksnīti,
ievietojiet adapteri sliedes augšējā un
apakšējā gropē un pārbīdiet to līdz
vēlamajam stāvoklim. Nofiksējiet
adapteri, pagriežot roktura plāksnīti
uz augšu. Lai adapteri noņemtu,
pagrieziet roktura plāksnīti uz leju un izbīdiet adapteri ārā no sliedes.
Pielāgojams atdalošais tīkls
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Savienojiet kopā tīkla stieņu puses.
Lai uzstādītu, nedaudz saspiediet stieņus kopā un nostipriniet
atbilstīgajās adapteru atverēs.
Lai noņemtu, saspiediet tīkla stieņus
kopā un izņemiet no adapteriem.
Tīkla kabata
Pie sliedēm vēlamajos stāvokļos
piestipriniet adapterus. Tīkla kabatu var piekārt pie adapteriem.

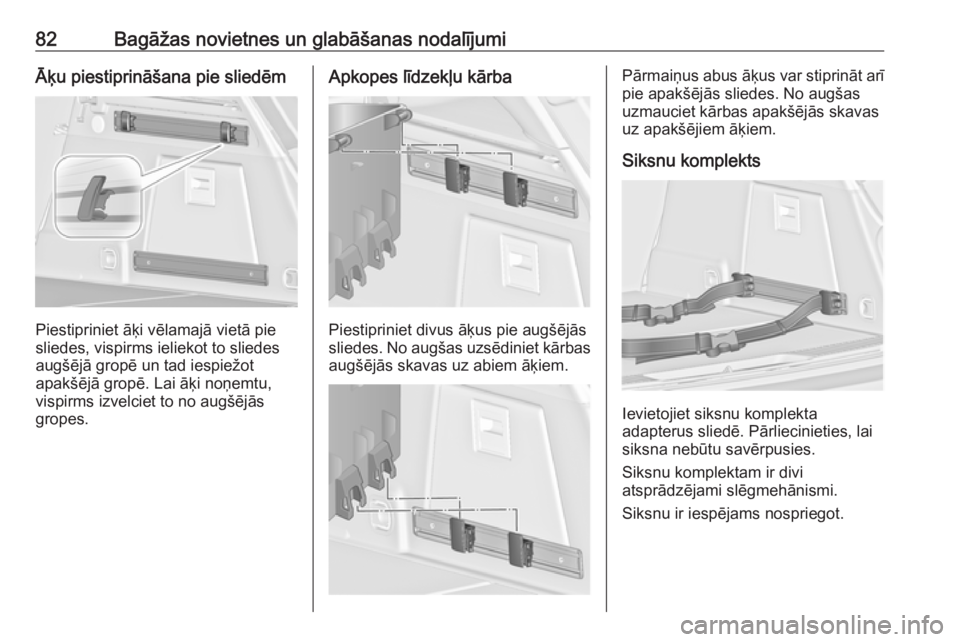

82Bagāžas novietnes un glabāšanas nodalījumiĀķu piestiprināšana pie sliedēm
Piestipriniet āķi vēlamajā vietā pie
sliedes, vispirms ieliekot to sliedes
augšējā gropē un tad iespiežot
apakšējā gropē. Lai āķi noņemtu,
vispirms izvelciet to no augšējās
gropes.
Apkopes līdzekļu kārba
Piestipriniet divus āķus pie augšējās
sliedes. No augšas uzsēdiniet kārbas
augšējās skavas uz abiem āķiem.
Pārmaiņus abus āķus var stiprināt arī pie apakšējās sliedes. No augšas
uzmauciet kārbas apakšējās skavas
uz apakšējiem āķiem.
Siksnu komplekts
Ievietojiet siksnu komplekta
adapterus sliedē. Pārliecinieties, lai
siksna nebūtu savērpusies.
Siksnu komplektam ir divi
atsprādzējami slēgmehānismi.
Siksnu ir iespējams nospriegot.

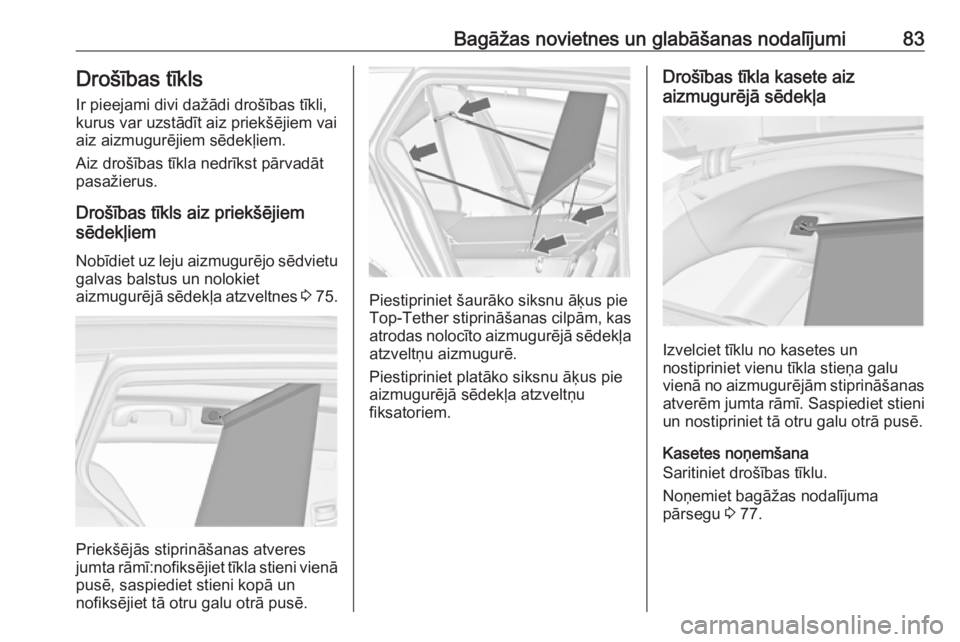

Bagāžas novietnes un glabāšanas nodalījumi83Drošības tīkls
Ir pieejami divi dažādi drošības tīkli,
kurus var uzstādīt aiz priekšējiem vai
aiz aizmugurējiem sēdekļiem.
Aiz drošības tīkla nedrīkst pārvadāt
pasažierus.
Drošības tīkls aiz priekšējiem
sēdekļiem
Nobīdiet uz leju aizmugurējo sēdvietu
galvas balstus un nolokiet
aizmugurējā sēdekļa atzveltnes 3 75.
Priekšējās stiprināšanas atveres
jumta rāmī:nofiksējiet tīkla stieni vienā
pusē, saspiediet stieni kopā un
nofiksējiet tā otru galu otrā pusē.
Piestipriniet šaurāko siksnu āķus pie
Top-Tether stiprināšanas cilpām, kas atrodas nolocīto aizmugurējā sēdekļaatzveltņu aizmugurē.
Piestipriniet platāko siksnu āķus pie
aizmugurējā sēdekļa atzveltņu
fiksatoriem.
Drošības tīkla kasete aiz
aizmugurējā sēdekļa
Izvelciet tīklu no kasetes un
nostipriniet vienu tīkla stieņa galu
vienā no aizmugurējām stiprināšanas atverēm jumta rāmī. Saspiediet stieni
un nostipriniet tā otru galu otrā pusē.
Kasetes noņemšana
Saritiniet drošības tīklu.
Noņemiet bagāžas nodalījuma
pārsegu 3 77.

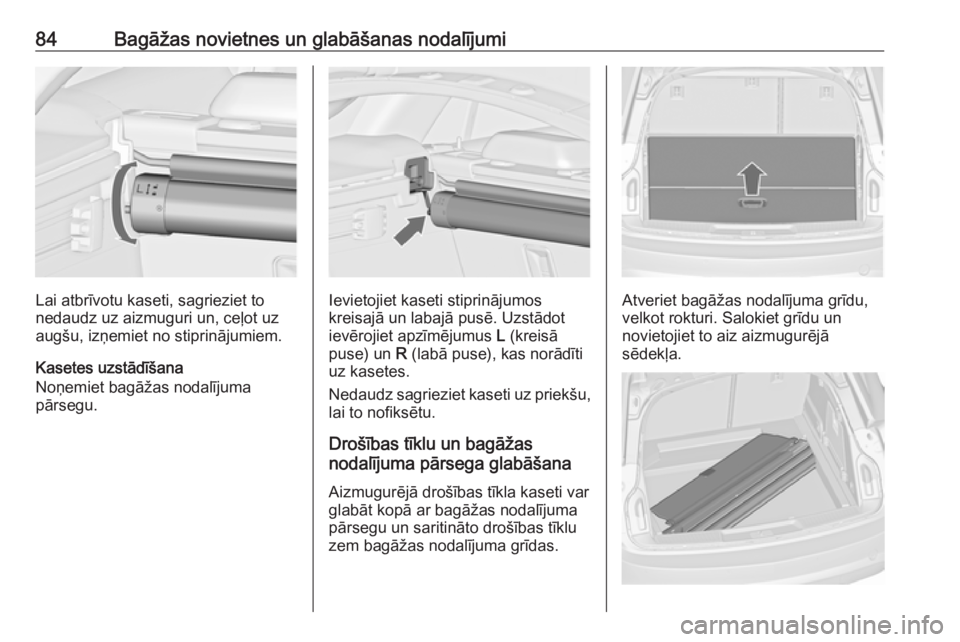

84Bagāžas novietnes un glabāšanas nodalījumi
Lai atbrīvotu kaseti, sagrieziet to
nedaudz uz aizmuguri un, ceļot uz
augšu, izņemiet no stiprinājumiem.
Kasetes uzstādīšana
Noņemiet bagāžas nodalījuma
pārsegu.Ievietojiet kaseti stiprinājumos
kreisajā un labajā pusē. Uzstādot
ievērojiet apzīmējumus L (kreisā
puse) un R (labā puse), kas norādīti
uz kasetes.
Nedaudz sagrieziet kaseti uz priekšu,
lai to nofiksētu.
Drošības tīklu un bagāžas
nodalījuma pārsega glabāšana
Aizmugurējā drošības tīkla kaseti var
glabāt kopā ar bagāžas nodalījuma
pārsegu un saritināto drošības tīklu zem bagāžas nodalījuma grīdas.Atveriet bagāžas nodalījuma grīdu,
velkot rokturi. Salokiet grīdu un
novietojiet to aiz aizmugurējā
sēdekļa.

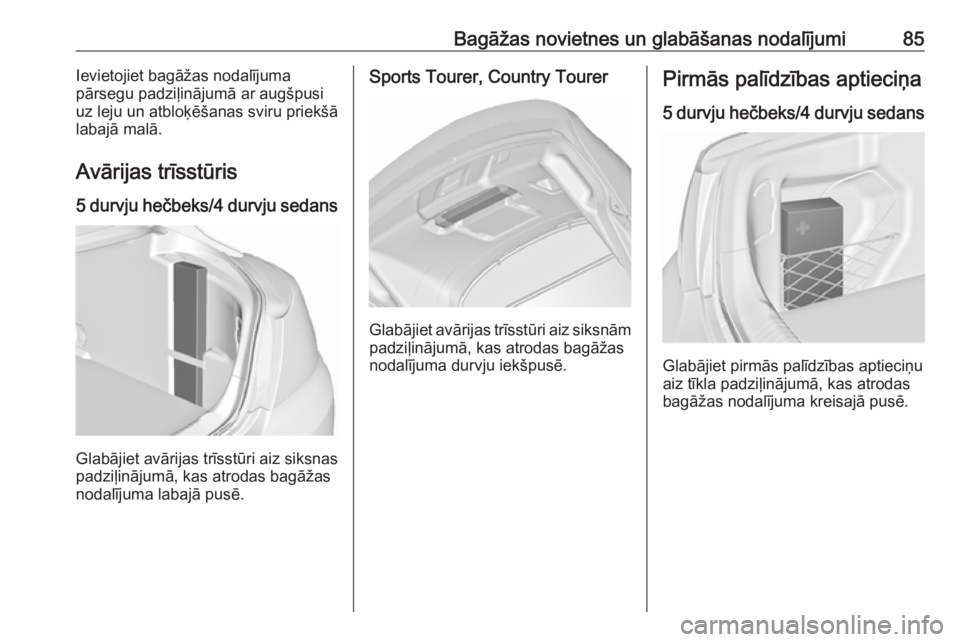

Bagāžas novietnes un glabāšanas nodalījumi85Ievietojiet bagāžas nodalījuma
pārsegu padziļinājumā ar augšpusi uz leju un atbloķēšanas sviru priekšā
labajā malā.
Avārijas trīsstūris 5 durvju hečbeks/4 durvju sedans
Glabājiet avārijas trīsstūri aiz siksnas
padziļinājumā, kas atrodas bagāžas
nodalījuma labajā pusē.
Sports Tourer, Country Tourer
Glabājiet avārijas trīsstūri aiz siksnām padziļinājumā, kas atrodas bagāžas
nodalījuma durvju iekšpusē.
Pirmās palīdzības aptieciņa
5 durvju hečbeks/4 durvju sedans
Glabājiet pirmās palīdzības aptieciņu
aiz tīkla padziļinājumā, kas atrodas bagāžas nodalījuma kreisajā pusē.

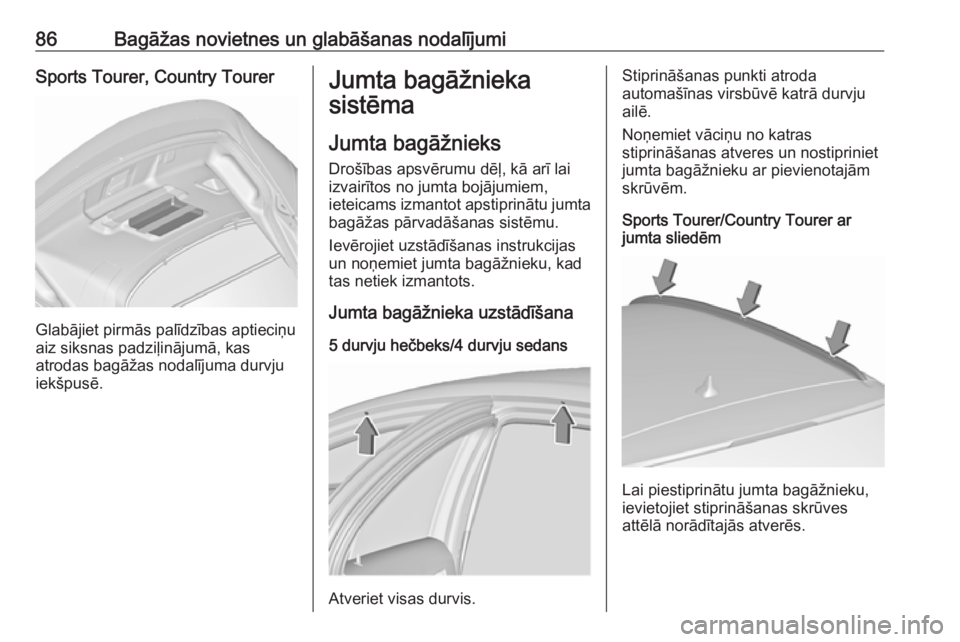

86Bagāžas novietnes un glabāšanas nodalījumiSports Tourer, Country Tourer
Glabājiet pirmās palīdzības aptieciņu
aiz siksnas padziļinājumā, kas
atrodas bagāžas nodalījuma durvju
iekšpusē.
Jumta bagāžnieka
sistēma
Jumta bagāžnieks Drošības apsvērumu dēļ, kā arī lai
izvairītos no jumta bojājumiem,
ieteicams izmantot apstiprinātu jumta bagāžas pārvadāšanas sistēmu.
Ievērojiet uzstādīšanas instrukcijas
un noņemiet jumta bagāžnieku, kad
tas netiek izmantots.
Jumta bagāžnieka uzstādīšana
5 durvju hečbeks/4 durvju sedans
Atveriet visas durvis.
Stiprināšanas punkti atroda
automašīnas virsbūvē katrā durvju ailē.
Noņemiet vāciņu no katras
stiprināšanas atveres un nostipriniet
jumta bagāžnieku ar pievienotajām
skrūvēm.
Sports Tourer/Country Tourer ar
jumta sliedēm
Lai piestiprinātu jumta bagāžnieku,
ievietojiet stiprināšanas skrūves
attēlā norādītajās atverēs.

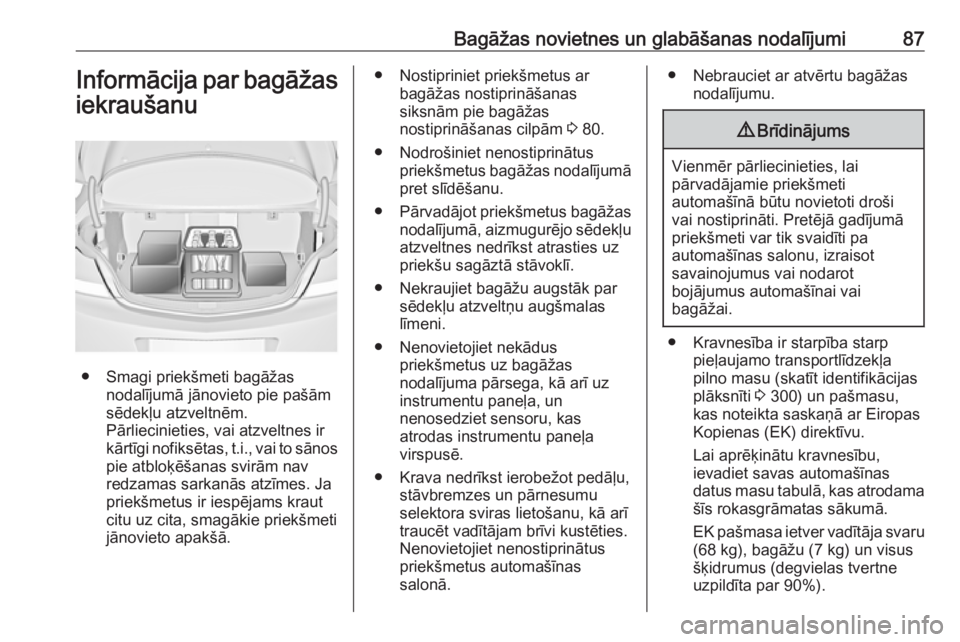

Bagāžas novietnes un glabāšanas nodalījumi87Informācija par bagāžas
iekraušanu
● Smagi priekšmeti bagāžas nodalījumā jānovieto pie pašām
sēdekļu atzveltnēm.
Pārliecinieties, vai atzveltnes ir
kārtīgi nofiksētas, t.i., vai to sānos
pie atbloķēšanas svirām nav
redzamas sarkanās atzīmes. Ja
priekšmetus ir iespējams kraut
citu uz cita, smagākie priekšmeti jānovieto apakšā.
● Nostipriniet priekšmetus ar bagāžas nostiprināšanas
siksnām pie bagāžas
nostiprināšanas cilpām 3 80.
● Nodrošiniet nenostiprinātus priekšmetus bagāžas nodalījumā
pret slīdēšanu.
● Pārvadājot priekšmetus bagāžas
nodalījumā, aizmugurējo sēdekļuatzveltnes nedrīkst atrasties uz
priekšu sagāztā stāvoklī.
● Nekraujiet bagāžu augstāk par sēdekļu atzveltņu augšmalas
līmeni.
● Nenovietojiet nekādus priekšmetus uz bagāžas
nodalījuma pārsega, kā arī uz instrumentu paneļa, un
nenosedziet sensoru, kas
atrodas instrumentu paneļa
virspusē.
● Krava nedrīkst ierobežot pedāļu, stāvbremzes un pārnesumu
selektora sviras lietošanu, kā arī
traucēt vadītājam brīvi kustēties.
Nenovietojiet nenostiprinātus
priekšmetus automašīnas
salonā.● Nebrauciet ar atvērtu bagāžas nodalījumu.9Brīdinājums
Vienmēr pārliecinieties, lai
pārvadājamie priekšmeti
automašīnā būtu novietoti droši
vai nostiprināti. Pretējā gadījumā
priekšmeti var tik svaidīti pa
automašīnas salonu, izraisot
savainojumus vai nodarot
bojājumus automašīnai vai
bagāžai.
● Kravnesība ir starpība starp pieļaujamo transportlīdzekļa
pilno masu (skatīt identifikācijas
plāksnīti 3 300) un pašmasu,
kas noteikta saskaņā ar Eiropas Kopienas (EK) direktīvu.
Lai aprēķinātu kravnesību,
ievadiet savas automašīnas
datus masu tabulā, kas atrodama šīs rokasgrāmatas sākumā.
EK pašmasa ietver vadītāja svaru
(68 kg), bagāžu (7 kg) un visus
šķidrumus (degvielas tvertne
uzpildīta par 90%).

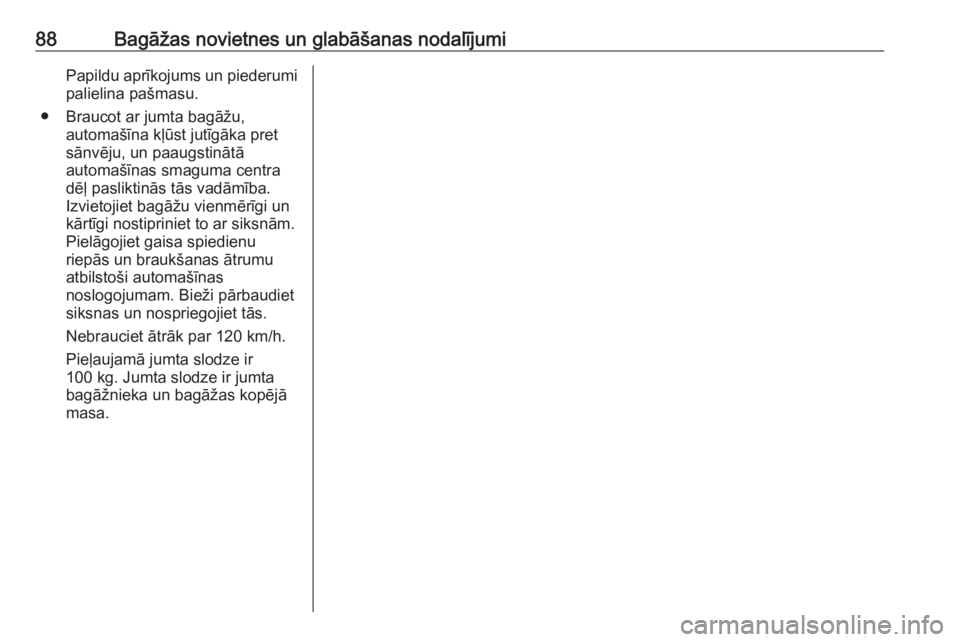

88Bagāžas novietnes un glabāšanas nodalījumiPapildu aprīkojums un piederumipalielina pašmasu.
● Braucot ar jumta bagāžu, automašīna kļūst jutīgāka pret
sānvēju, un paaugstinātā
automašīnas smaguma centra
dēļ pasliktinās tās vadāmība.
Izvietojiet bagāžu vienmērīgi un
kārtīgi nostipriniet to ar siksnām.
Pielāgojiet gaisa spiedienu
riepās un braukšanas ātrumu
atbilstoši automašīnas
noslogojumam. Bieži pārbaudiet
siksnas un nospriegojiet tās.
Nebrauciet ātrāk par 120 km/h.
Pieļaujamā jumta slodze ir
100 kg. Jumta slodze ir jumta
bagāžnieka un bagāžas kopējā
masa.
