OPEL INSIGNIA 2016.5 Instruksjonsbok

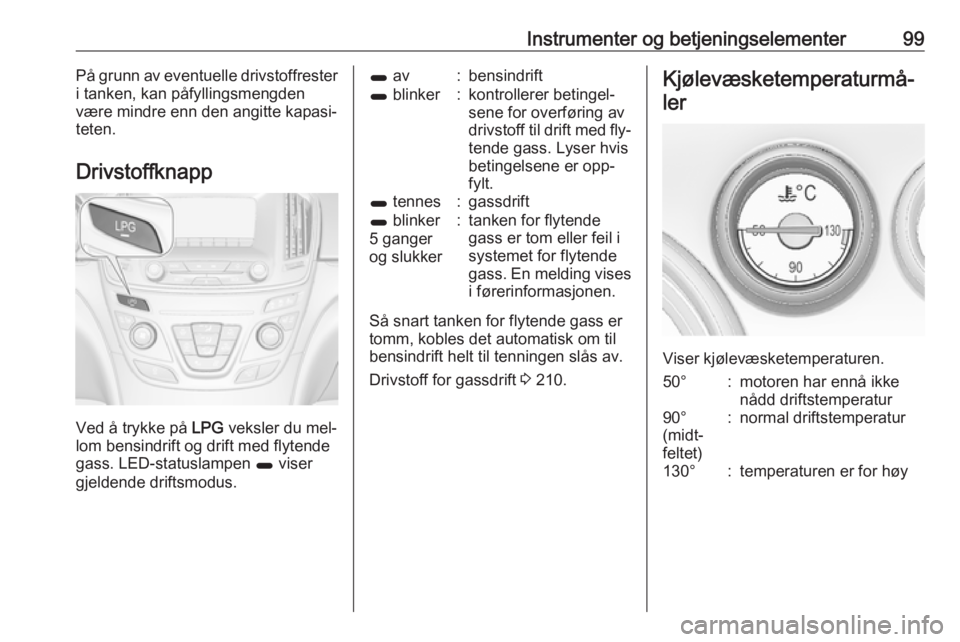

Instrumenter og betjeningselementer99På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.
Drivstoffknapp
Ved å trykke på LPG
veksler du mel‐
lom bensindrift og drift med flytende
gass. LED-statuslampen 1 viser
gjeldende driftsmodus.
1 av:bensindrift1 blinker:kontrollerer betingel‐
sene for overføring av
drivstoff til drift med fly‐ tende gass. Lyser hvis
betingelsene er opp‐
fylt.1 tennes:gassdrift1 blinker
5 ganger
og slukker:tanken for flytende
gass er tom eller feil i
systemet for flytende
gass. En melding vises
i førerinformasjonen.
Så snart tanken for flytende gass er tomm, kobles det automatisk om til
bensindrift helt til tenningen slås av.
Drivstoff for gassdrift 3 210.
Kjølevæsketemperaturmå‐
ler
Viser kjølevæsketemperaturen.
50°:motoren har ennå ikke
nådd driftstemperatur90°
(midt‐
feltet):normal driftstemperatur130°:temperaturen er for høy

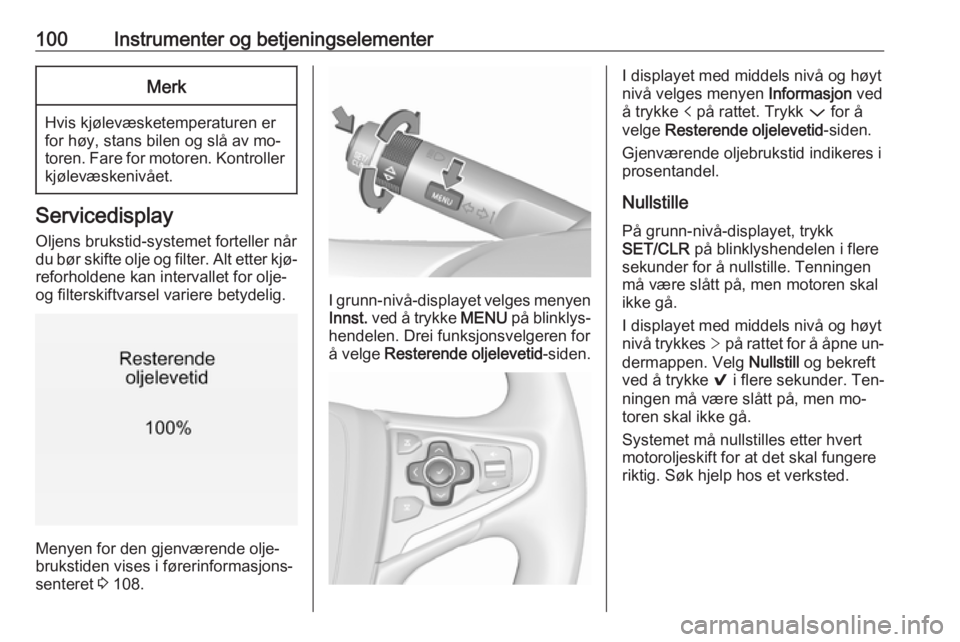

100Instrumenter og betjeningselementerMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljens brukstid-systemet forteller når
du bør skifte olje og filter. Alt etter kjø‐ reforholdene kan intervallet for olje-
og filterskiftvarsel variere betydelig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 108.
I grunn-nivå-displayet velges menyen
Innst. ved å trykke MENU på blinklys‐
hendelen. Drei funksjonsvelgeren for
å velge Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne un‐
dermappen. Velg Nullstill og bekreft
ved å trykke 9 i flere sekunder. Ten‐
ningen må være slått på, men mo‐ toren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

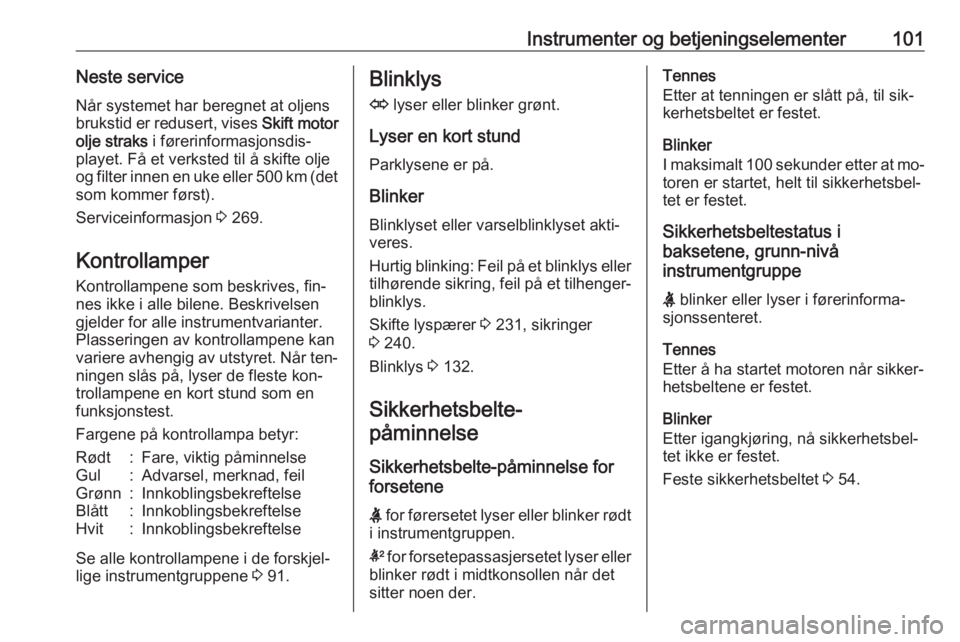

Instrumenter og betjeningselementer101Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 269.
Kontrollamper Kontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rødt:Fare, viktig påminnelseGul:Advarsel, merknad, feilGrønn:InnkoblingsbekreftelseBlått:InnkoblingsbekreftelseHvit:Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 91.
Blinklys
O lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker Blinklyset eller varselblinklyset akti‐veres.
Hurtig blinking: Feil på et blinklys eller
tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte lyspærer 3 231, sikringer
3 240.
Blinklys 3 132.
Sikkerhetsbelte- påminnelse
Sikkerhetsbelte-påminnelse for forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i midtkonsollen når det
sitter noen der.Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐ toren er startet, helt til sikkerhetsbel‐
tet er festet.
Sikkerhetsbeltestatus i
baksetene, grunn-nivå
instrumentgruppe
X blinker eller lyser i førerinforma‐
sjonssenteret.
Tennes
Etter å ha startet motoren når sikker‐
hetsbeltene er festet.
Blinker
Etter igangkjøring, nå sikkerhetsbel‐
tet ikke er festet.
Feste sikkerhetsbeltet 3 54.

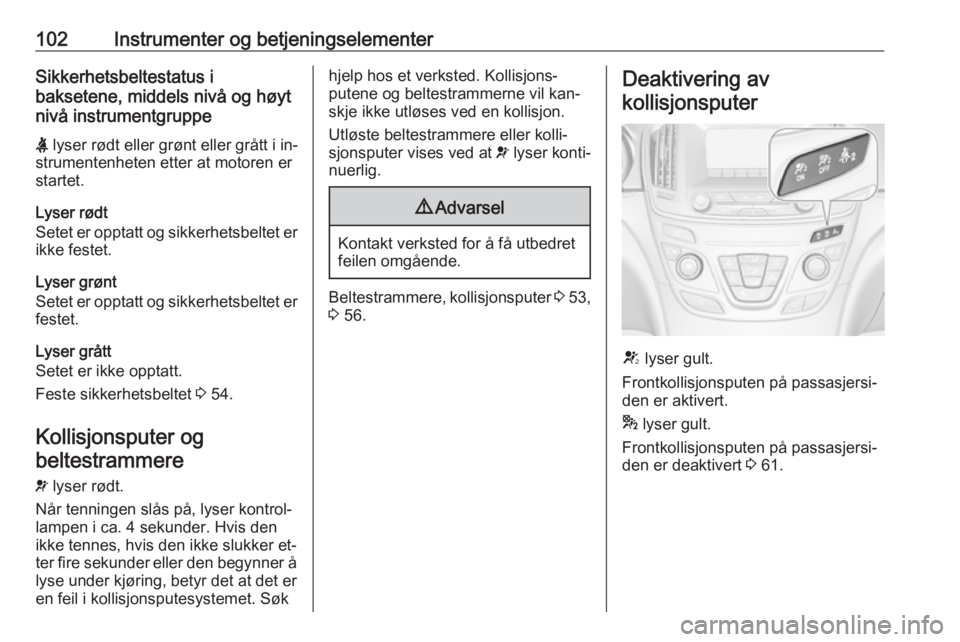

102Instrumenter og betjeningselementerSikkerhetsbeltestatus i
baksetene, middels nivå og høyt nivå instrumentgruppe
X lyser rødt eller grønt eller grått i in‐
strumentenheten etter at motoren er startet.
Lyser rødt
Setet er opptatt og sikkerhetsbeltet er ikke festet.
Lyser grønt
Setet er opptatt og sikkerhetsbeltet er festet.
Lyser grått
Setet er ikke opptatt.
Feste sikkerhetsbeltet 3 54.
Kollisjonsputer og beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den ikke tennes, hvis den ikke slukker et‐
ter fire sekunder eller den begynner å
lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søkhjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐ skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 53,
3 56.
Deaktivering av
kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.
Frontkollisjonsputen på passasjersi‐ den er deaktivert 3 61.

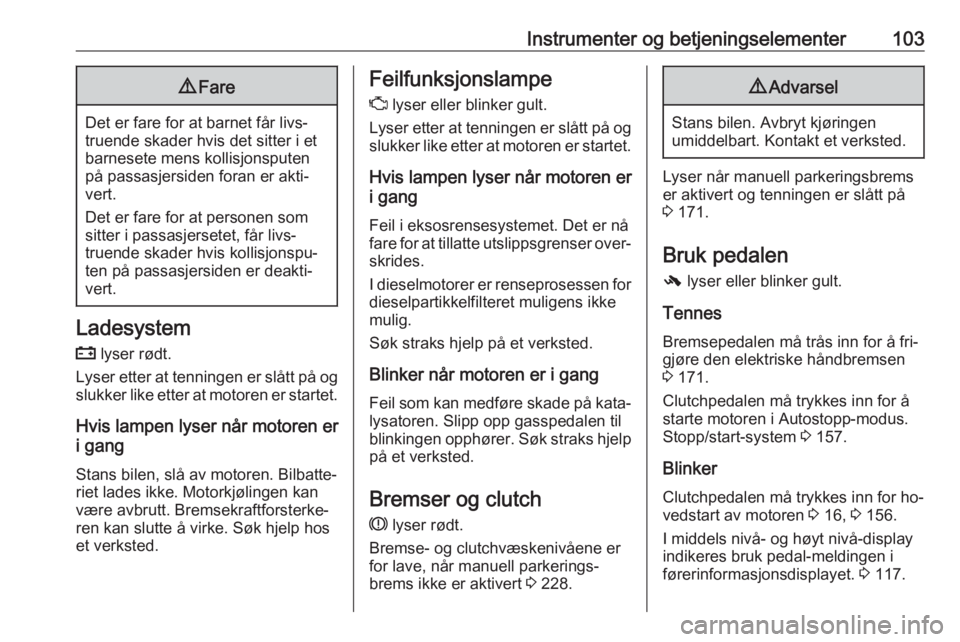

Instrumenter og betjeningselementer1039Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides.
I dieselmotorer er renseprosessen for dieselpartikkelfilteret muligens ikke
mulig.
Søk straks hjelp på et verksted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivåene er
for lave, når manuell parkerings‐ brems ikke er aktivert 3 228.9
Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 171.
Bruk pedalen
- lyser eller blinker gult.
Tennes Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 171.
Clutchpedalen må trykkes inn for å
starte motoren i Autostopp-modus.
Stopp/start-system 3 157.
Blinker
Clutchpedalen må trykkes inn for ho‐
vedstart av motoren 3 16, 3 156.
I middels nivå- og høyt nivå-display indikeres bruk pedal-meldingen i
førerinformasjonsdisplayet. 3 117.

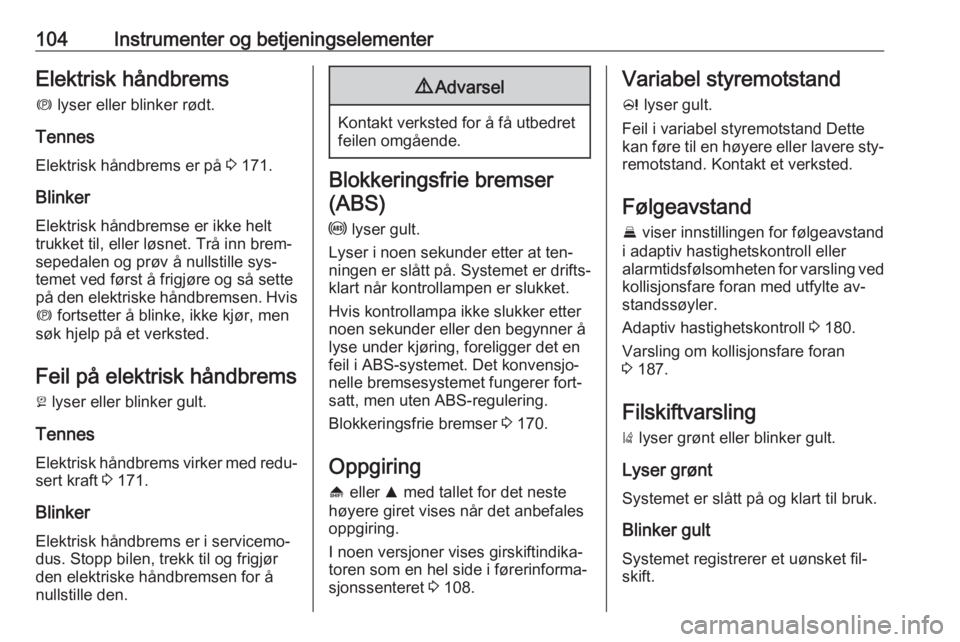

104Instrumenter og betjeningselementerElektrisk håndbremsm lyser eller blinker rødt.
Tennes Elektrisk håndbrems er på 3 171.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille sys‐
temet ved først å frigjøre og så sette
på den elektriske håndbremsen. Hvis
m fortsetter å blinke, ikke kjør, men
søk hjelp på et verksted.
Feil på elektrisk håndbrems
j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 171.
Blinker
Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 170.
Oppgiring
[ eller R med tallet for det neste
høyere giret vises når det anbefales
oppgiring.
I noen versjoner vises girskiftindika‐
toren som en hel side i førerinforma‐ sjonssenteret 3 108.
Variabel styremotstand
c lyser gult.
Feil i variabel styremotstand Dette
kan føre til en høyere eller lavere sty‐ remotstand. Kontakt et verksted.
Følgeavstand E viser innstillingen for følgeavstand
i adaptiv hastighetskontroll eller
alarmtidsfølsomheten for varsling ved kollisjonsfare foran med utfylte av‐
standssøyler.
Adaptiv hastighetskontroll 3 180.
Varsling om kollisjonsfare foran
3 187.
Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.

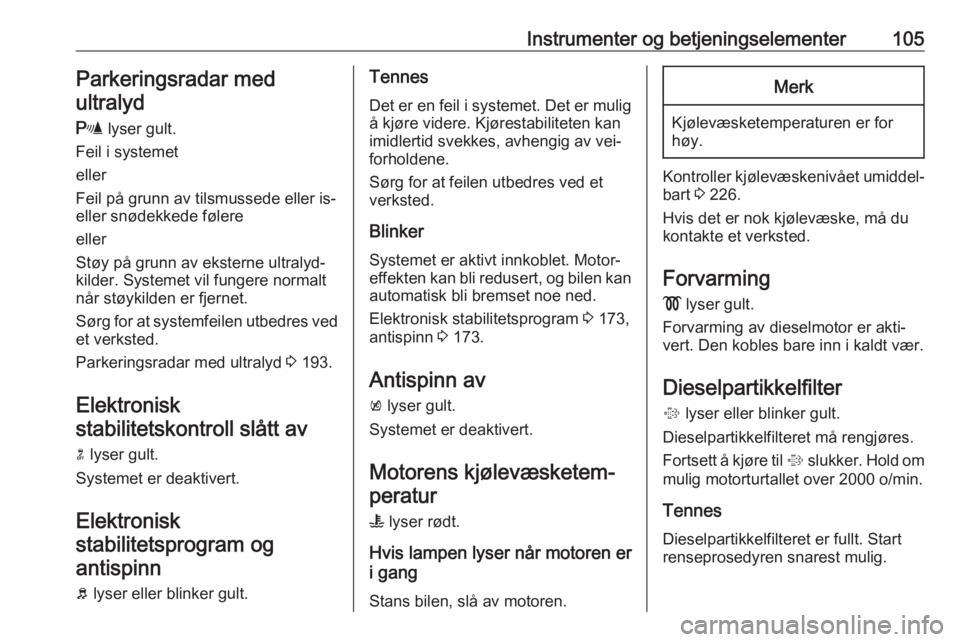

Instrumenter og betjeningselementer105Parkeringsradar med
ultralyd
r lyser gult.
Feil i systemet
eller
Feil på grunn av tilsmussede eller is-
eller snødekkede følere
eller
Støy på grunn av eksterne ultralyd‐
kilder. Systemet vil fungere normalt
når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved
et verksted.
Parkeringsradar med ultralyd 3 193.
Elektronisk
stabilitetskontroll slått av
n lyser gult.
Systemet er deaktivert.
Elektroniskstabilitetsprogram og antispinn
b lyser eller blinker gult.Tennes
Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 173,
antispinn 3 173.
Antispinn av k lyser gult.
Systemet er deaktivert.
Motorens kjølevæsketem‐ peratur
W lyser rødt.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren.Merk
Kjølevæsketemperaturen er for
høy.
Kontroller kjølevæskenivået umiddel‐ bart 3 226.
Hvis det er nok kjølevæske, må du
kontakte et verksted.
Forvarming ! lyser gult.
Forvarming av dieselmotor er akti‐
vert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter % lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Tennes Dieselpartikkelfilteret er fullt. Startrenseprosedyren snarest mulig.

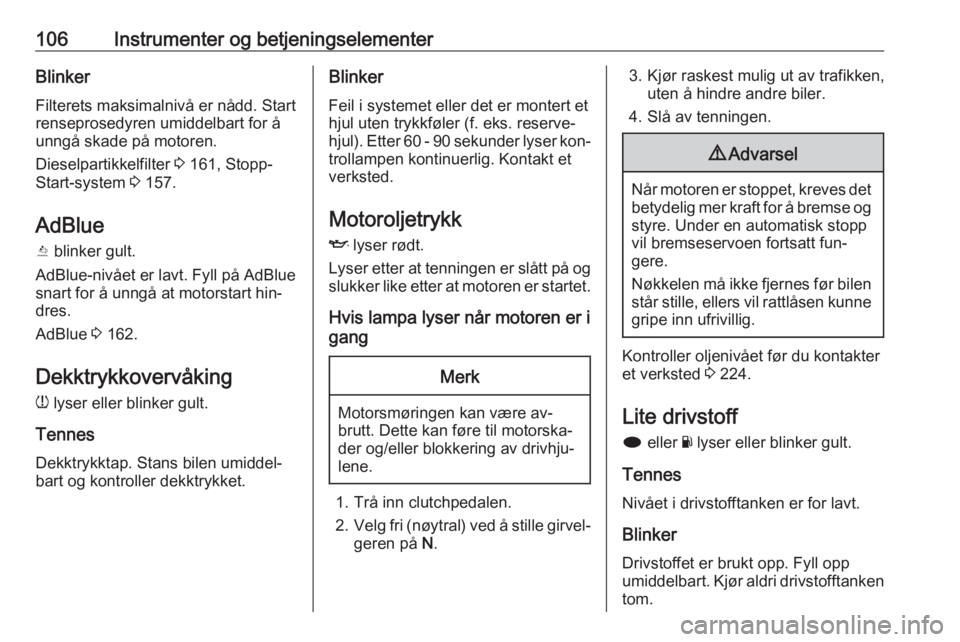

106Instrumenter og betjeningselementerBlinkerFilterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 161, Stopp-
Start-system 3 157.
AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue snart for å unngå at motorstart hin‐
dres.
AdBlue 3 162.
Dekktrykkovervåking
w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐
bart og kontroller dekktrykket.Blinker
Feil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 - 90 sekunder lyser kon‐ trollampen kontinuerlig. Kontakt et
verksted.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampa lyser når motoren er i
gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken,
uten å hindre andre biler.
4. Slå av tenningen.9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 224.
Lite drivstoff
i eller Y lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri drivstofftanken tom.

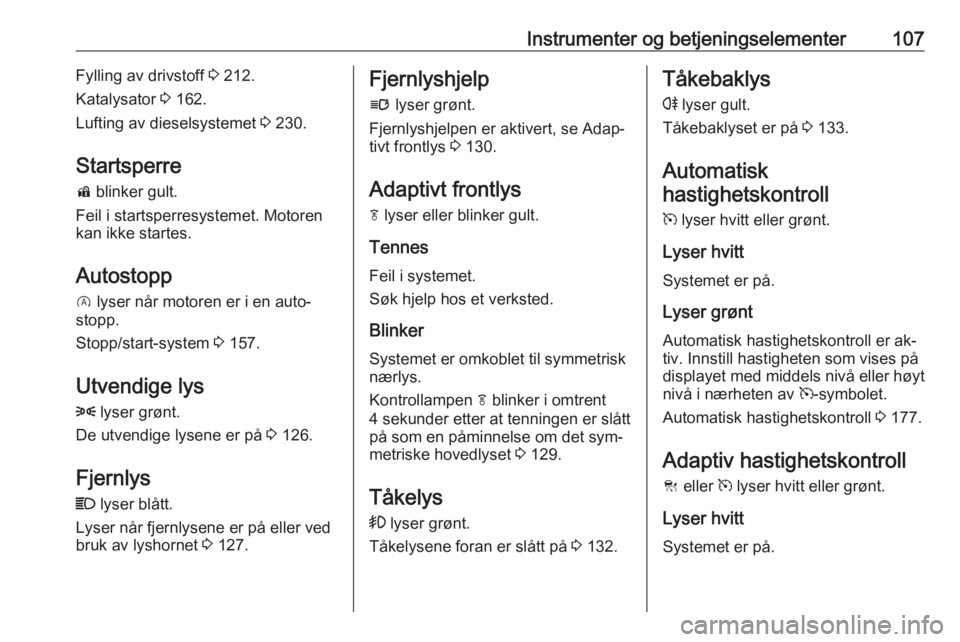

Instrumenter og betjeningselementer107Fylling av drivstoff 3 212.
Katalysator 3 162.
Lufting av dieselsystemet 3 230.
Startsperre d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Autostopp
D lyser når motoren er i en auto‐
stopp.
Stopp/start-system 3 157.
Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 126.
Fjernlys
C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 127.Fjernlyshjelp
l lyser grønt.
Fjernlyshjelpen er aktivert, se Adap‐
tivt frontlys 3 130.
Adaptivt frontlys f lyser eller blinker gult.
Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått på som en påminnelse om det sym‐
metriske hovedlyset 3 129.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 132.Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 133.
Automatisk hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt Automatisk hastighetskontroll er ak‐
tiv. Innstill hastigheten som vises på
displayet med middels nivå eller høyt
nivå i nærheten av m-symbolet.
Automatisk hastighetskontroll 3 177.
Adaptiv hastighetskontroll
C eller m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.

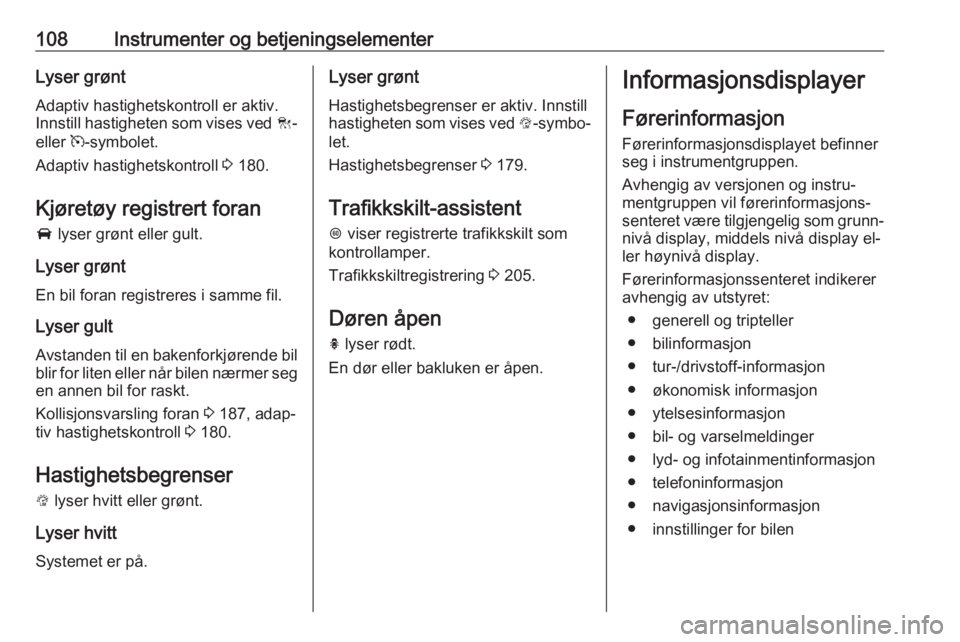

108Instrumenter og betjeningselementerLyser grøntAdaptiv hastighetskontroll er aktiv.Innstill hastigheten som vises ved C-
eller m-symbolet.
Adaptiv hastighetskontroll 3 180.
Kjøretøy registrert foran
A lyser grønt eller gult.
Lyser grønt
En bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Kollisjonsvarsling foran 3 187, adap‐
tiv hastighetskontroll 3 180.
Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 179.
Trafikkskilt-assistent
L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 205.
Døren åpen
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå display, middels nivå display el‐
ler høynivå display.
Førerinformasjonssenteret indikerer
avhengig av utstyret:
● generell og tripteller
● bilinformasjon
● tur-/drivstoff-informasjon
● økonomisk informasjon
● ytelsesinformasjon
● bil- og varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjon
● innstillinger for bilen
