Körning och hantering189Radarenhet
Radarenheten är monterad bakom
kylargrillen, bakom märkesemble‐
met.
9 Varning
Radarenheten riktas in noggrant i
produktionen. Efter en frontalk‐ rock ska systemet därför inte an‐
vändas. Den främre stötfångaren
kan se ut att vara intakt, men sen‐
sorn bakom denna kan vara felrik‐ tad och reagera felaktigt. Efter en
olycka ska du låta en verkstad
kontrollera och korrigera läget för
den adaptiva farthållarens sensor.
Inställningar
Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning
Om den adaptiva farthållaren inte
fungerar på grund av tillfälliga pro‐
blem (t.ex. blockerad av is) eller om
det är ett permanent systemfel, visas
ett meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 117.
Kollisionsvarning
Kollisionsvarningssystemet kan
hjälpa till att undvika eller minska ska‐
dorna vid frontalkollisioner.
En bil framför indikeras av en kontrol‐ lampa A.

190Körning och hantering

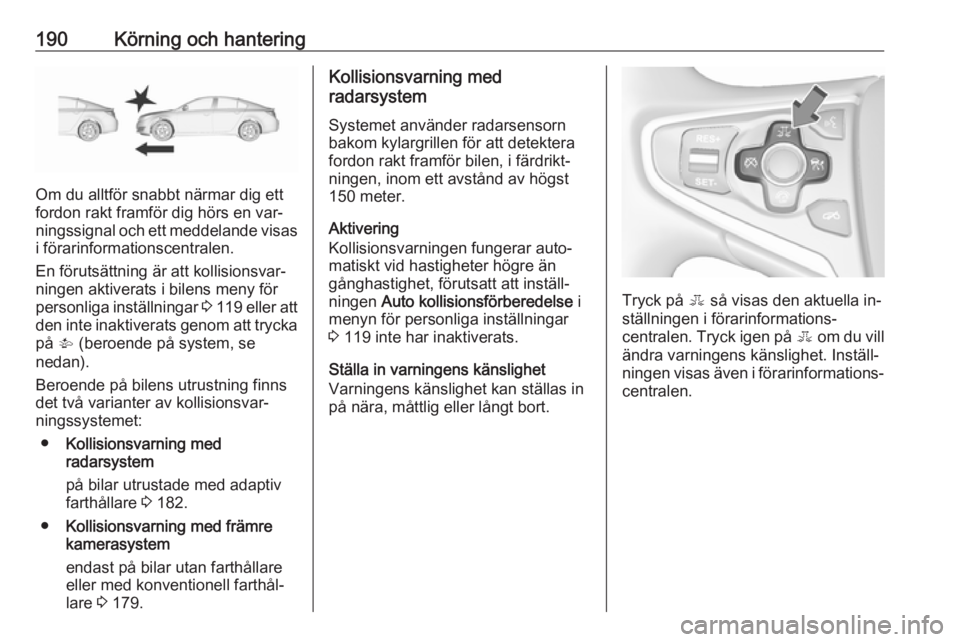

Om du alltför snabbt närmar dig ett
fordon rakt framför dig hörs en var‐
ningssignal och ett meddelande visas i förarinformationscentralen.
En förutsättning är att kollisionsvar‐
ningen aktiverats i bilens meny för
personliga inställningar 3 119 eller att
den inte inaktiverats genom att trycka
på V (beroende på system, se
nedan).
Beroende på bilens utrustning finns
det två varianter av kollisionsvar‐
ningssystemet:
● Kollisionsvarning med
radarsystem
på bilar utrustade med adaptiv
farthållare 3 182.
● Kollisionsvarning med främre
kamerasystem
endast på bilar utan farthållare
eller med konventionell farthål‐ lare 3 179.
Kollisionsvarning med
radarsystem
Systemet använder radarsensorn
bakom kylargrillen för att detektera
fordon rakt framför bilen, i färdrikt‐
ningen, inom ett avstånd av högst
150 meter.
Aktivering
Kollisionsvarningen fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, förutsatt att inställ‐
ningen Auto kollisionsförberedelse i
menyn för personliga inställningar
3 119 inte har inaktiverats.
Ställa in varningens känslighet
Varningens känslighet kan ställas in
på nära, måttlig eller långt bort.
Tryck på E så visas den aktuella in‐
ställningen i förarinformations‐
centralen. Tryck igen på E om du vill
ändra varningens känslighet. Inställ‐ ningen visas även i förarinformations‐
centralen.

Körning och hantering191

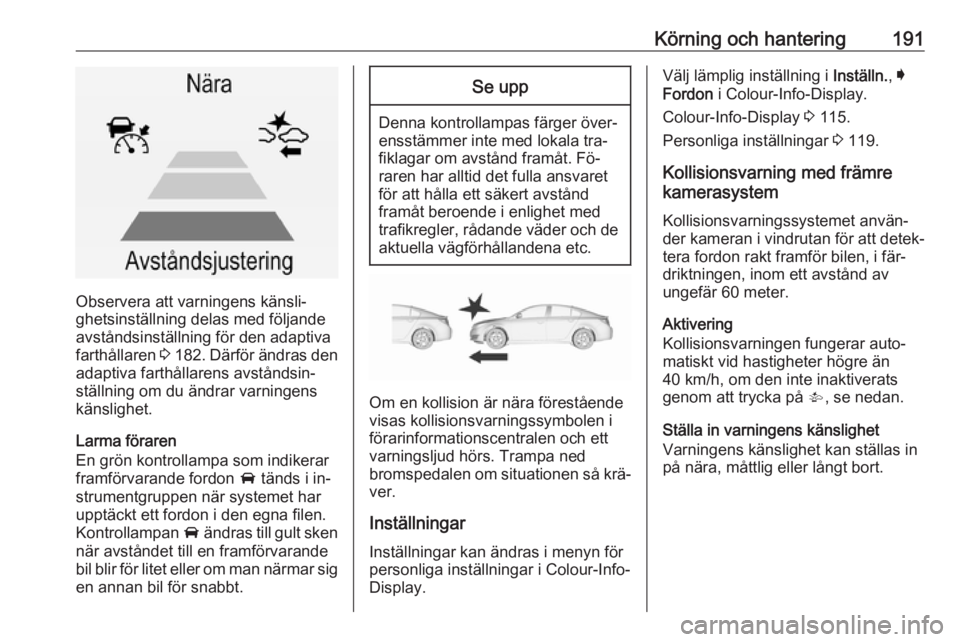

Observera att varningens känsli‐
ghetsinställning delas med följande
avståndsinställning för den adaptiva
farthållaren 3 182 . Därför ändras den
adaptiva farthållarens avståndsin‐
ställning om du ändrar varningens
känslighet.
Larma föraren
En grön kontrollampa som indikerar
framförvarande fordon A tänds i in‐
strumentgruppen när systemet har
upptäckt ett fordon i den egna filen.
Kontrollampan A ändras till gult sken
när avståndet till en framförvarande
bil blir för litet eller om man närmar sig en annan bil för snabbt.
Se upp
Denna kontrollampas färger över‐
ensstämmer inte med lokala tra‐
fiklagar om avstånd framåt. Fö‐
raren har alltid det fulla ansvaret
för att hålla ett säkert avstånd
framåt beroende i enlighet med
trafikregler, rådande väder och de aktuella vägförhållandena etc.
Om en kollision är nära förestående
visas kollisionsvarningssymbolen i
förarinformationscentralen och ett
varningsljud hörs. Trampa ned
bromspedalen om situationen så krä‐
ver.
Inställningar
Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Kollisionsvarning med främre
kamerasystem
Kollisionsvarningssystemet använ‐ der kameran i vindrutan för att detek‐
tera fordon rakt framför bilen, i fär‐
driktningen, inom ett avstånd av
ungefär 60 meter.
Aktivering
Kollisionsvarningen fungerar auto‐
matiskt vid hastigheter högre än
40 km/h, om den inte inaktiverats
genom att trycka på V, se nedan.
Ställa in varningens känslighet
Varningens känslighet kan ställas in
på nära, måttlig eller långt bort.

192Körning och hantering

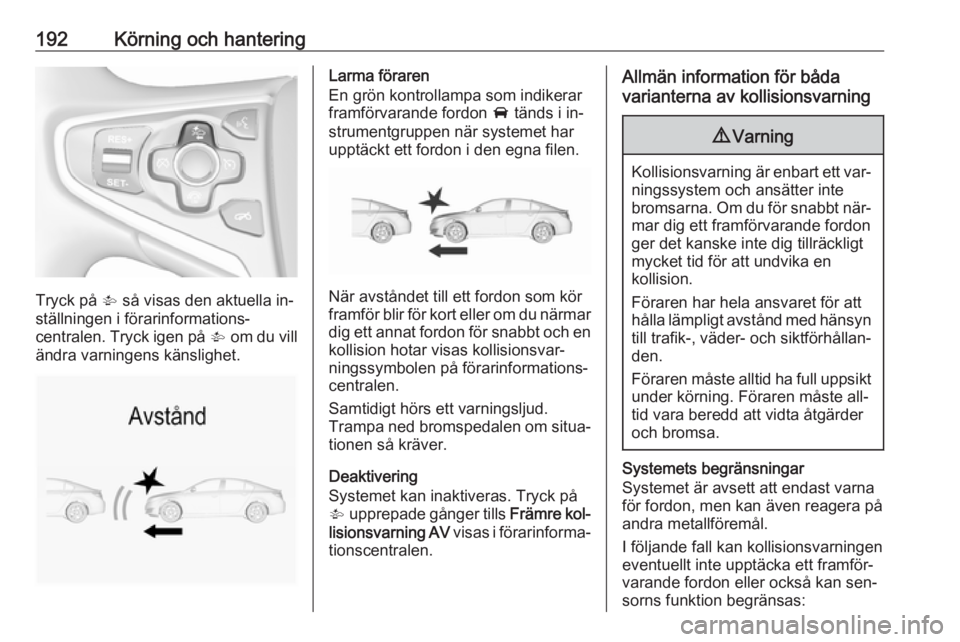

Tryck på V så visas den aktuella in‐
ställningen i förarinformations‐
centralen. Tryck igen på V om du vill
ändra varningens känslighet.
Larma föraren
En grön kontrollampa som indikerar
framförvarande fordon A tänds i in‐
strumentgruppen när systemet har
upptäckt ett fordon i den egna filen.
När avståndet till ett fordon som kör
framför blir för kort eller om du närmar dig ett annat fordon för snabbt och en
kollision hotar visas kollisionsvar‐
ningssymbolen på förarinformations‐
centralen.
Samtidigt hörs ett varningsljud.
Trampa ned bromspedalen om situa‐
tionen så kräver.
Deaktivering
Systemet kan inaktiveras. Tryck på
V upprepade gånger tills Främre kol‐
lisionsvarning AV visas i förarinforma‐
tionscentralen.
Allmän information för båda
varianterna av kollisionsvarning9 Varning
Kollisionsvarning är enbart ett var‐
ningssystem och ansätter inte
bromsarna. Om du för snabbt när‐ mar dig ett framförvarande fordon
ger det kanske inte dig tillräckligt
mycket tid för att undvika en
kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn
till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste all‐
tid vara beredd att vidta åtgärder
och bromsa.
Systemets begränsningar
Systemet är avsett att endast varna för fordon, men kan även reagera på
andra metallföremål.
I följande fall kan kollisionsvarningen
eventuellt inte upptäcka ett framför‐
varande fordon eller också kan sen‐
sorns funktion begränsas:

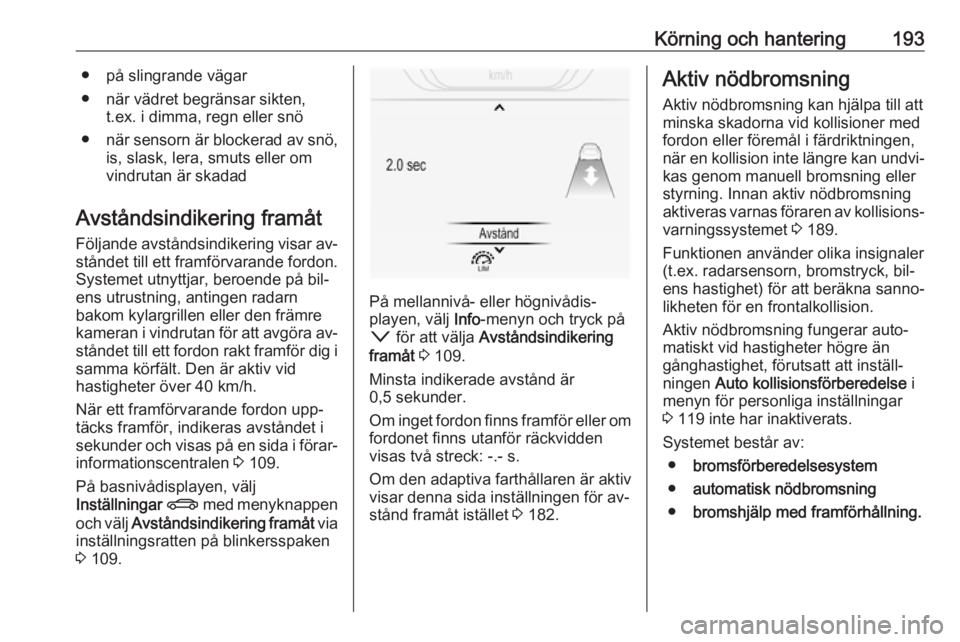

Körning och hantering193● på slingrande vägar
● när vädret begränsar sikten, t.ex. i dimma, regn eller snö
● när sensorn är blockerad av snö,
is, slask, lera, smuts eller om
vindrutan är skadad
Avståndsindikering framåt
Följande avståndsindikering visar av‐ ståndet till ett framförvarande fordon.
Systemet utnyttjar, beroende på bil‐
ens utrustning, antingen radarn
bakom kylargrillen eller den främre kameran i vindrutan för att avgöra av‐
ståndet till ett fordon rakt framför dig i samma körfält. Den är aktiv vid
hastigheter över 40 km/h.
När ett framförvarande fordon upp‐
täcks framför, indikeras avståndet i
sekunder och visas på en sida i förar‐
informationscentralen 3 109.
På basnivådisplayen, välj
Inställningar X med menyknappen
och välj Avståndsindikering framåt via
inställningsratten på blinkersspaken
3 109.
På mellannivå- eller högnivådis‐
playen, välj Info-menyn och tryck på
o för att välja Avståndsindikering
framåt 3 109.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Om den adaptiva farthållaren är aktiv
visar denna sida inställningen för av‐
stånd framåt istället 3 182.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna vid kollisioner med
fordon eller föremål i färdriktningen,
när en kollision inte längre kan undvi‐ kas genom manuell bromsning eller
styrning. Innan aktiv nödbromsning
aktiveras varnas föraren av kollisions‐
varningssystemet 3 189.
Funktionen använder olika insignaler (t.ex. radarsensorn, bromstryck, bil‐
ens hastighet) för att beräkna sanno‐
likheten för en frontalkollision.
Aktiv nödbromsning fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, förutsatt att inställ‐
ningen Auto kollisionsförberedelse i
menyn för personliga inställningar
3 119 inte har inaktiverats.
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning.

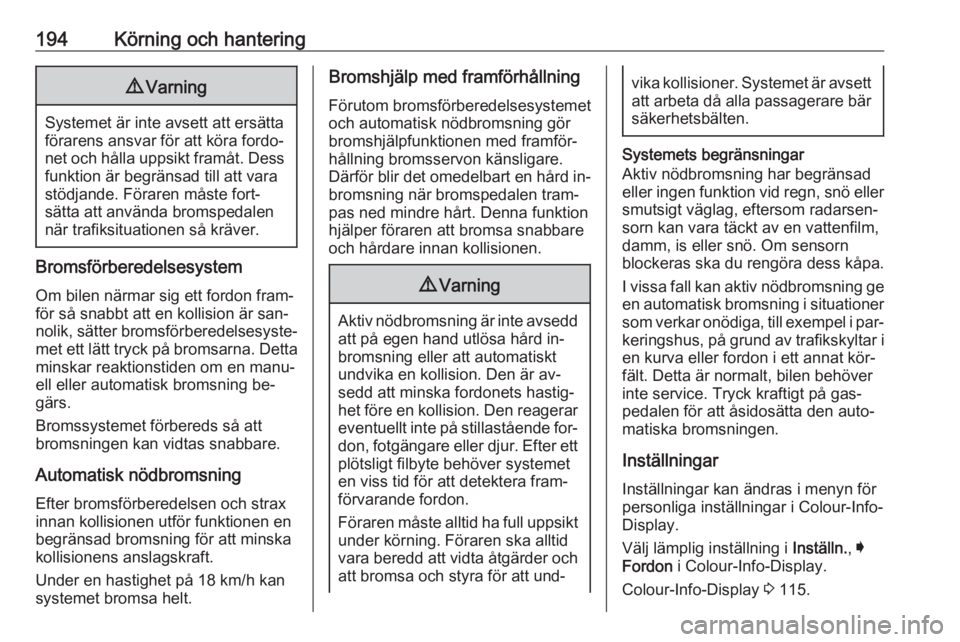

194Körning och hantering9Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att varastödjande. Föraren måste fort‐
sätta att använda bromspedalen
när trafiksituationen så kräver.
Bromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐
för så snabbt att en kollision är san‐
nolik, sätter bromsförberedelsesyste‐ met ett lätt tryck på bromsarna. Dettaminskar reaktionstiden om en manu‐
ell eller automatisk bromsning be‐
gärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Automatisk nödbromsning Efter bromsförberedelsen och strax
innan kollisionen utför funktionen en
begränsad bromsning för att minska
kollisionens anslagskraft.
Under en hastighet på 18 km/h kan
systemet bromsa helt.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård in‐
bromsning när bromspedalen tram‐ pas ned mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård in‐
bromsning eller att automatiskt
undvika en kollision. Den är av‐
sedd att minska fordonets hastig‐ het före en kollision. Den reagerar eventuellt inte på stillastående for‐ don, fotgängare eller djur. Efter ettplötsligt filbyte behöver systemeten viss tid för att detektera fram‐
förvarande fordon.
Föraren måste alltid ha full uppsikt
under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att und‐
vika kollisioner. Systemet är avsett att arbeta då alla passagerare bär säkerhetsbälten.
Systemets begränsningar
Aktiv nödbromsning har begränsad
eller ingen funktion vid regn, snö eller smutsigt väglag, eftersom radarsen‐
sorn kan vara täckt av en vattenfilm,
damm, is eller snö. Om sensorn
blockeras ska du rengöra dess kåpa.
I vissa fall kan aktiv nödbromsning ge en automatisk bromsning i situationer
som verkar onödiga, till exempel i par‐
keringshus, på grund av trafikskyltar i
en kurva eller fordon i ett annat kör‐
fält. Detta är normalt, bilen behöver
inte service. Tryck kraftigt på gas‐
pedalen för att åsidosätta den auto‐
matiska bromsningen.
Inställningar
Inställningar kan ändras i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.

Körning och hantering195Personliga inställningar 3 119.

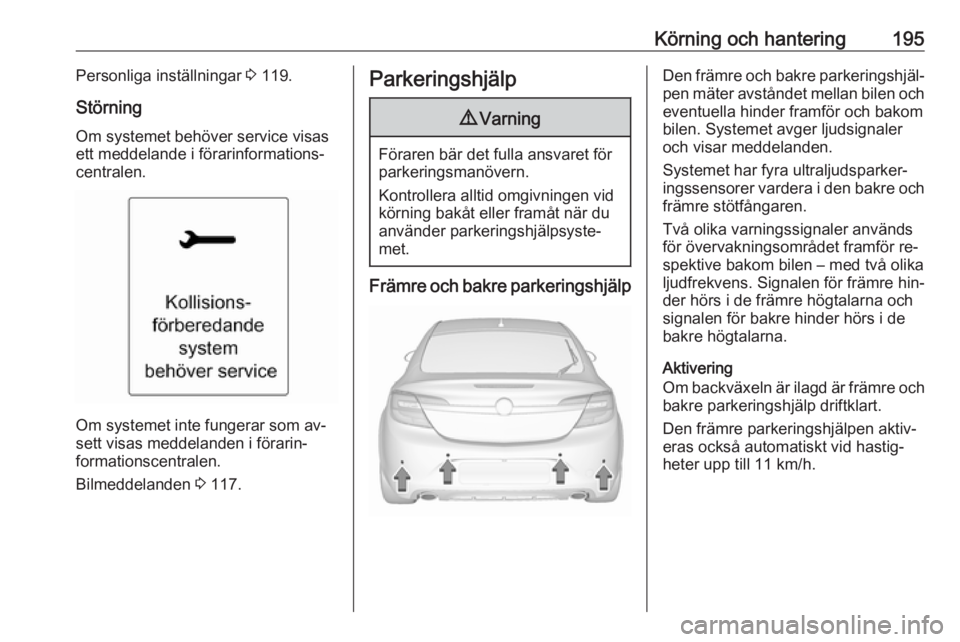

Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som av‐
sett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 117.
Parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.

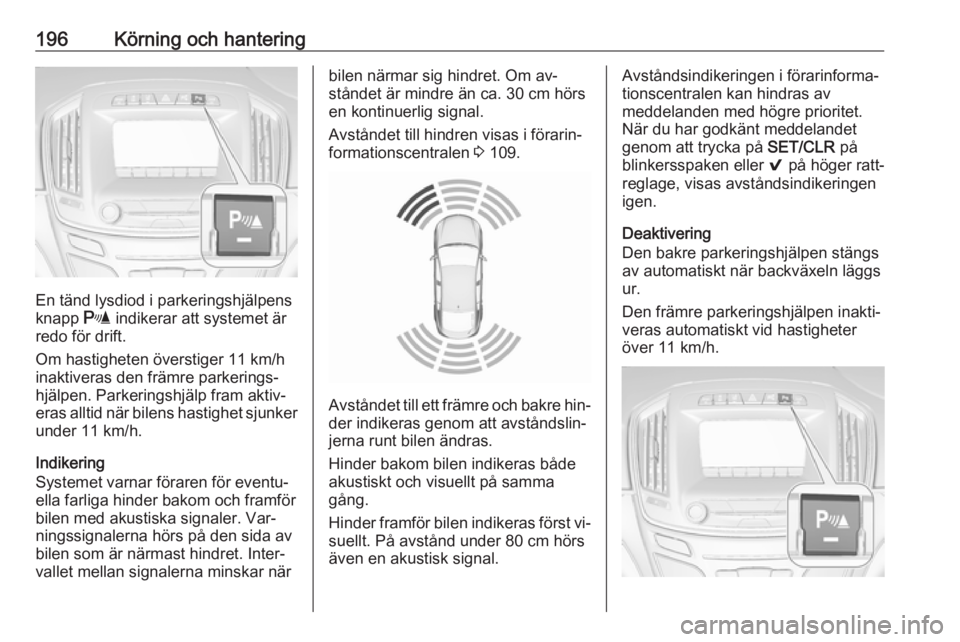

Främre och bakre parkeringshjälp
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens. Signalen för främre hin‐
der hörs i de främre högtalarna och
signalen för bakre hinder hörs i de
bakre högtalarna.
Aktivering
Om backväxeln är ilagd är främre och
bakre parkeringshjälp driftklart.
Den främre parkeringshjälpen aktiv‐ eras också automatiskt vid hastig‐
heter upp till 11 km/h.

196Körning och hantering
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om hastigheten överstiger 11 km/h
inaktiveras den främre parkerings‐
hjälpen. Parkeringshjälp fram aktiv‐
eras alltid när bilens hastighet sjunker under 11 km/h.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom och framför
bilen med akustiska signaler. Var‐
ningssignalerna hörs på den sida av
bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om av‐
ståndet är mindre än ca. 30 cm hörs
en kontinuerlig signal.
Avståndet till hindren visas i förarin‐
formationscentralen 3 109.
Avståndet till ett främre och bakre hin‐
der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först vi‐ suellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken eller 9 på höger ratt‐
reglage, visas avståndsindikeringen igen.
Deaktivering
Den bakre parkeringshjälpen stängs av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐ veras automatiskt vid hastigheter
över 11 km/h.

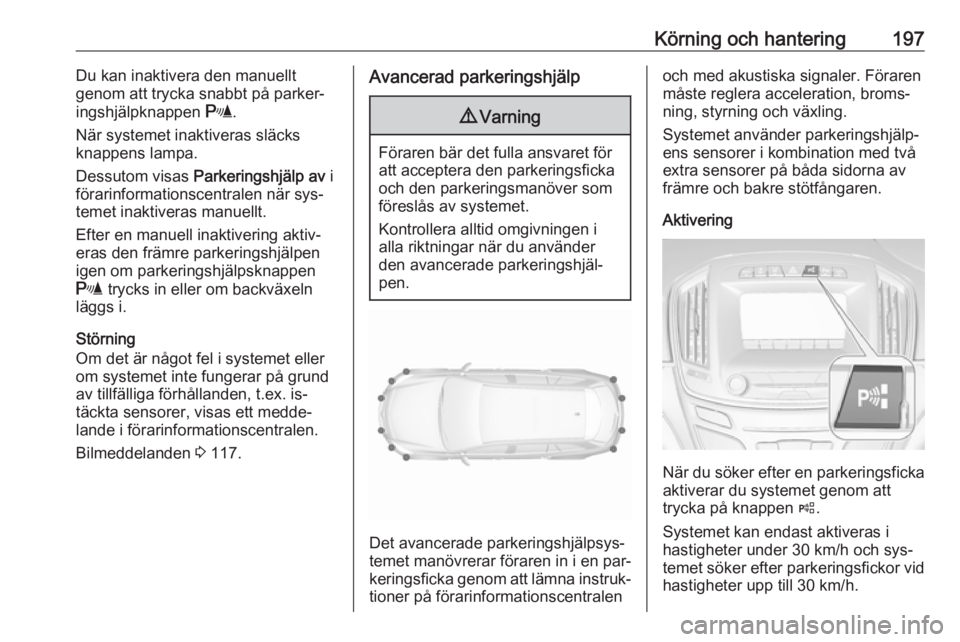

Körning och hantering197Du kan inaktivera den manuellt
genom att trycka snabbt på parker‐
ingshjälpknappen r.
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen när sys‐
temet inaktiveras manuellt.
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om parkeringshjälpsknappen
r trycks in eller om backväxeln
läggs i.
Störning
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden, t.ex. is‐
täckta sensorer, visas ett medde‐
lande i förarinformationscentralen.
Bilmeddelanden 3 117.Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Det avancerade parkeringshjälpsys‐ temet manövrerar föraren in i en par‐
keringsficka genom att lämna instruk‐ tioner på förarinformationscentralen
och med akustiska signaler. Föraren
måste reglera acceleration, broms‐
ning, styrning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i kombination med två
extra sensorer på båda sidorna av
främre och bakre stötfångaren.
Aktivering
När du söker efter en parkeringsficka aktiverar du systemet genom att
trycka på knappen (.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.

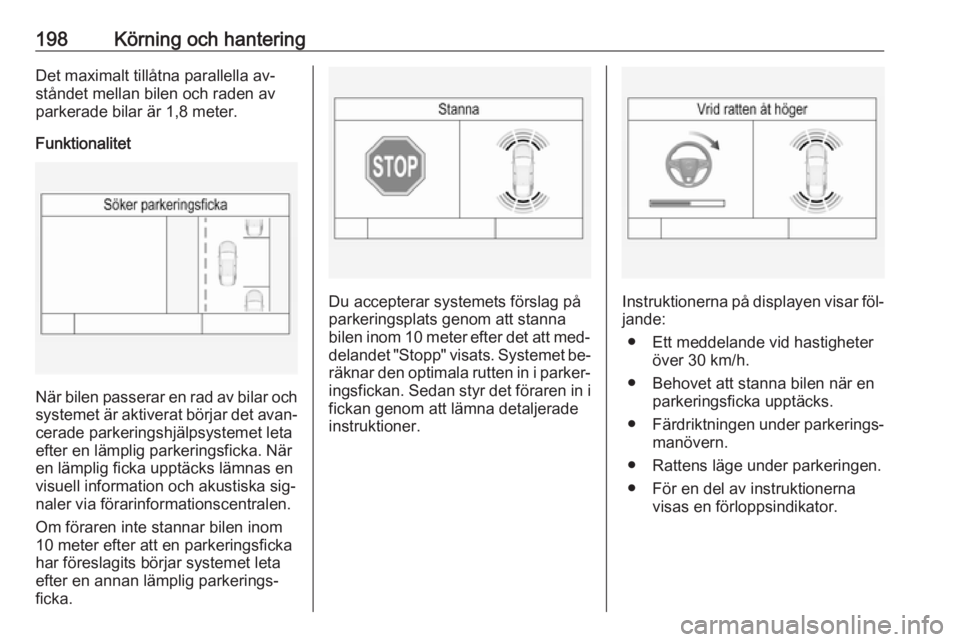

198Körning och hanteringDet maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig ficka upptäcks lämnas en
visuell information och akustiska sig‐
naler via förarinformationscentralen.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna bilen inom 10 meter efter det att med‐ delandet "Stopp" visats. Systemet be‐ räknar den optimala rutten in i parker‐ingsfickan. Sedan styr det föraren in i
fickan genom att lämna detaljerade
instruktioner.Instruktionerna på displayen visar föl‐
jande:
● Ett meddelande vid hastigheter över 30 km/h.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Rattens läge under parkeringen.
● För en del av instruktionerna visas en förloppsindikator.
