Bilvård249NrStrömkrets28–29Släpvagnsmodul/Transportsäk‐
ring (typ A)30Sidohinderdetektor31–32–33–34Taklucka35–36–37–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen och bogseringsöglan för‐
varas tillsammans med däck‐
reparationssatsen i en verktygslåda
under golvluckan i lastrummet.
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan för‐
varas i verktygslådan under reserv‐
hjulet i lastrummet. Reservhjul
3 261.

250BilvårdFälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 °C och ska därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 290.Däckbeteckningar
T.ex. 215/60 R 16 95 H215:däckets bredd, mm60:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum95:kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 281.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol ( t.ex. en
pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.

Bilvård251Ringtryck 3 290.
På däcktrycksetiketten på den
vänstra dörramen anges original‐
däcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för
att få korrekt däcktrycksvärde:
1. Identifiera drivaxel och typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 279.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 290.För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket skall sänkas eller hö‐ jas på en bil med ringtrycksövervak‐
ningssystem slår du av tändningen.
När du har justerat däcktrycket slår du
på tändningen och väljer lämplig in‐
ställning på sidan Tyre load (däckbe‐
lastning) i förarinformationscentralen
3 109.
Temperaturförhållanden
Däcktrycket är beroende av däckets temperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär 20 °C.
Trycket ökar med nästan 10 kPa vid en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐
rar varma däck.
Det däcktrycksvärde som visas i
förarinformationscentralen visar det faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.

252BilvårdÖvervakningssystem för
däcktryck
Ringtrycksövervakningssystemet
övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
Välj Däcktrycksövervakning -sidan
under Info-menyn i förarinformations‐
centralen 3 109.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande som in‐
dikerar det aktuella däcket i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 250.
För lågt däcktryck indikeras av kon‐
trollampan w 3 107.
Om
w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 290.
När däcken har pumpats kan du be‐
höva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 117.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.

Bilvård253Vid användning av konventionella fly‐
tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. För skruvsensorer ska ventilkärnan och
tätningsringen bytas, för klämsenso‐
rer ska hela ventilskaftet bytas.
Laststatus Justera däcktrycket enligt bilens last‐
förhållanden enligt däckinformations‐
etiketten eller trycktabellen 3 290
och välj lämplig inställning på sidan
däckslast (däckbelastning) under
menyn Inställningar i förarinforma‐
tionscentralen 3 109. Denna inställ‐
ning är referens för däcktrycksvar‐
ningarna.Menyn Däckslast visas bara om bilen
är stillastående och parkeringsbrom‐
sen är åtdragen. I bilar med automat‐
isk växellåda måste växelväljaren
vara i läge P.
Välj:
● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
Autoinlärningsfunktion Efter byte av hjul måste bilen stå still
under ungefär 20 minuter innan sys‐
temet gör en ny beräkning. Följande
ominlärningsprocess tar upp till
10 minuters körtid med en hastighet
på lägst 20 km/h. I detta fall kan $
visas eller tryckvärden kan växlas i
förarinformationscentret.
Om det uppstår problem under omin‐ lärningsprocessen visas ett varnings‐
meddelande i förarinformations‐
centralen.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderas att
mönsterdjupet på däcken på samma
axel inte får skilja mer än 2 mm.

254Bilvård
Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen regelbundet bytas mot
bakhjulen. Se till att hjulens rotations‐
riktning förblir densamma.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byte av däck- och
hjulstorlek
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐ grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte
till andra däckdimensioner.9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte god‐
känts av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.
9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Sätt inte fast hjul‐sidor om låsbara hjulmuttrar till fäl‐
garna används.
Hjulkåpor Däck av storleken 245/35 R20 har en
specifik hjulkåpa. För att ta bort kåpan
från det demonterade hjulet lossar du
först armarna en i sänder. Tryck
sedan på kåpan i det mittre området
bakifrån och ta bort den.
För att montera justerar du först hjul‐
kåpan i den ordning som placerings‐
benet passar in i urtaget.

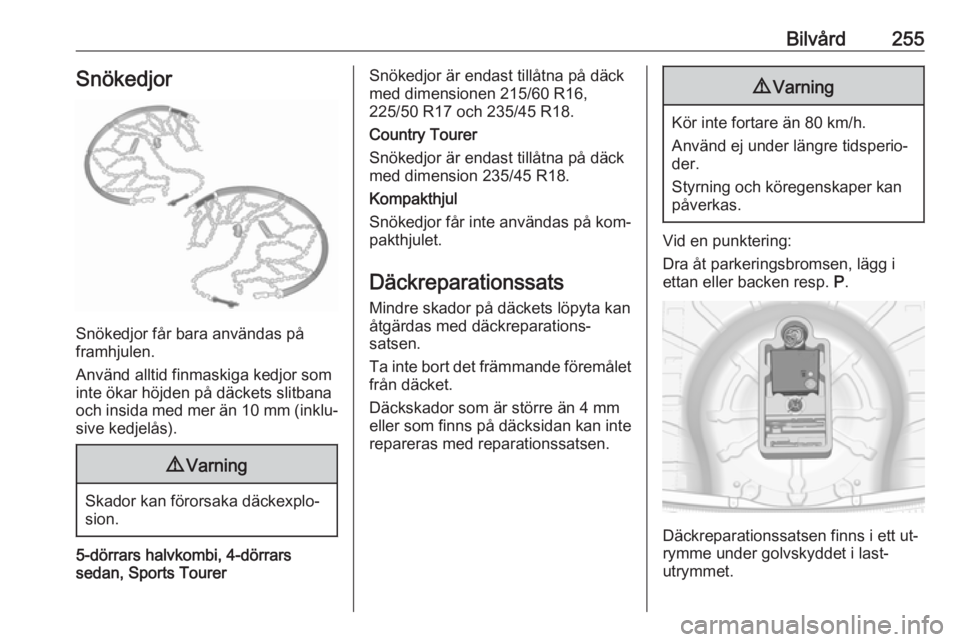

Bilvård255Snökedjor
Snökedjor får bara användas på
framhjulen.
Använd alltid finmaskiga kedjor som inte ökar höjden på däckets slitbana
och insida med mer än 10 mm (inklu‐
sive kedjelås).
9 Varning
Skador kan förorsaka däckexplo‐
sion.
5-dörrars halvkombi, 4-dörrars
sedan, Sports Tourer
Snökedjor är endast tillåtna på däck
med dimensionen 215/60 R16,
225/50 R17 och 235/45 R18.
Country Tourer
Snökedjor är endast tillåtna på däck
med dimension 235/45 R18.
Kompakthjul
Snökedjor får inte användas på kom‐
pakthjulet.
Däckreparationssats Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.9 Varning
Kör inte fortare än 80 km/h.
Använd ej under längre tidsperio‐
der.
Styrning och köregenskaper kan
påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen finns i ett ut‐
rymme under golvskyddet i last‐
utrymmet.

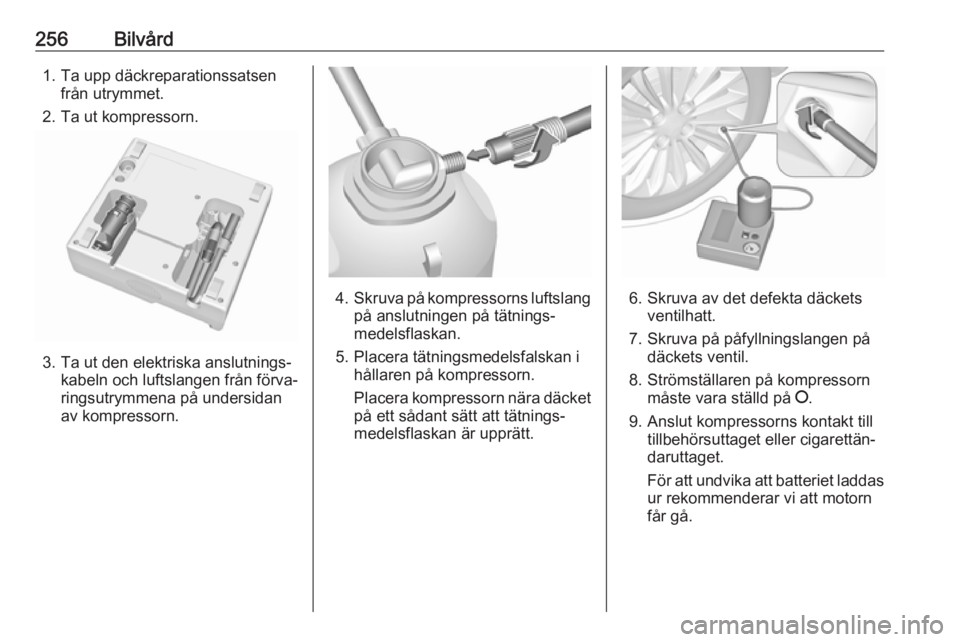

256Bilvård1. Ta upp däckreparationssatsenfrån utrymmet.
2. Ta ut kompressorn.
3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.

Bilvård257

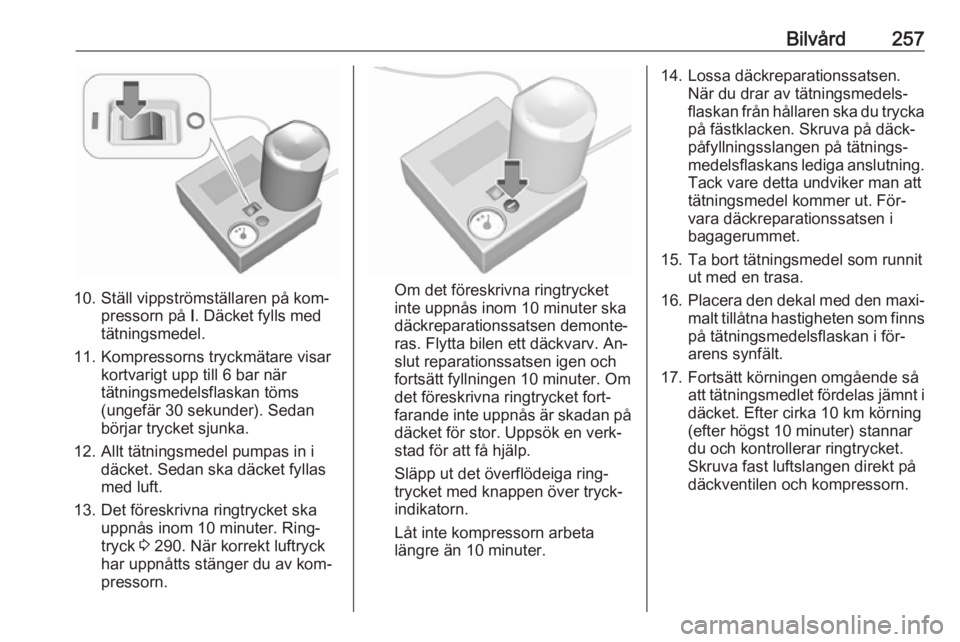

10. Ställ vippströmställaren på kom‐pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till 6 bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 290. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska
däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödeiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på tätnings‐
medelsflaskans lediga anslutning.
Tack vare detta undviker man att
tätningsmedel kommer ut. För‐
vara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter cirka 10 km körning
(efter högst 10 minuter) stannar
du och kontrollerar ringtrycket.

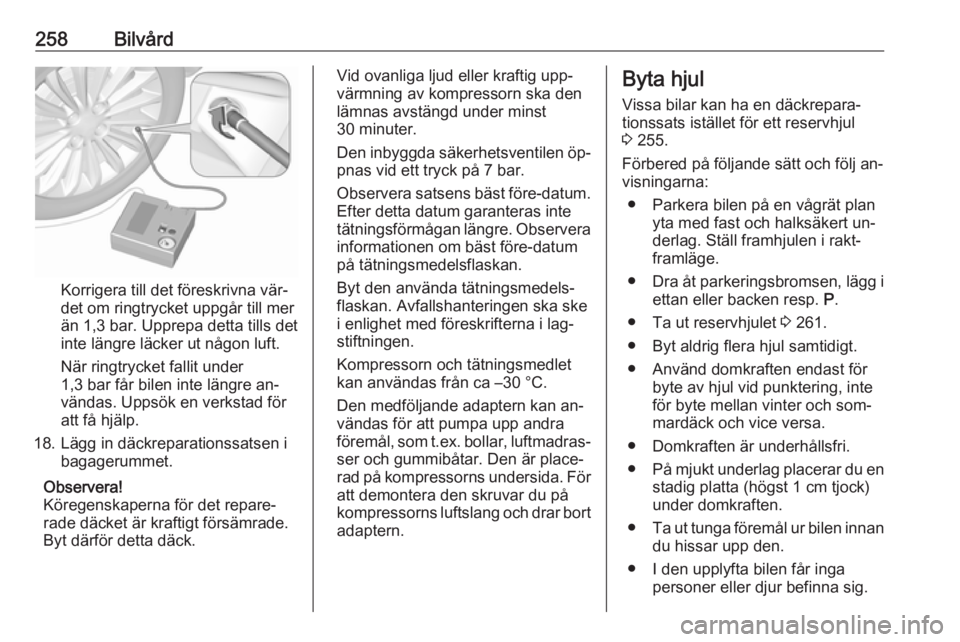

Skruva fast luftslangen direkt på
däckventilen och kompressorn.

258Bilvård
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca –30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.Byta hjul
Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 255.
Förbered på följande sätt och följ an‐
visningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert un‐
derlag. Ställ framhjulen i rakt‐ framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 261.
● Byt aldrig flera hjul samtidigt.
● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och som‐
mardäck och vice versa.
● Domkraften är underhållsfri.
● På mjukt underlag placerar du en
stadig platta (högst 1 cm tjock)
under domkraften.
● Ta ut tunga föremål ur bilen innan
du hissar upp den.
● I den upplyfta bilen får inga personer eller djur befinna sig.
