OPEL INSIGNIA 2016.5 Kezelési útmutató (in Hungarian)

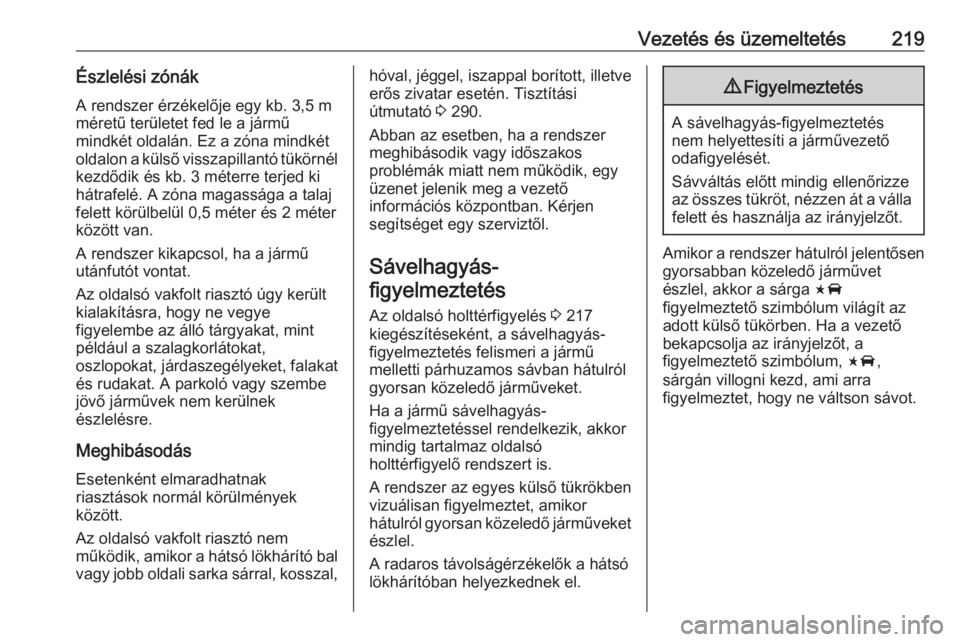

Vezetés és üzemeltetés219Észlelési zónákA rendszer érzékelője egy kb. 3,5 m
méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett körülbelül 0,5 méter és 2 méter
között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Esetenként elmaradhatnak
riasztások normál körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 290.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Sávelhagyás-
figyelmeztetés
Az oldalsó holttérfigyelés 3 217
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a jármű sávelhagyás-
figyelmeztetéssel rendelkezik, akkor
mindig tartalmaz oldalsó
holttérfigyelő rendszert is.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, F,
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.

220Vezetés és üzemeltetés

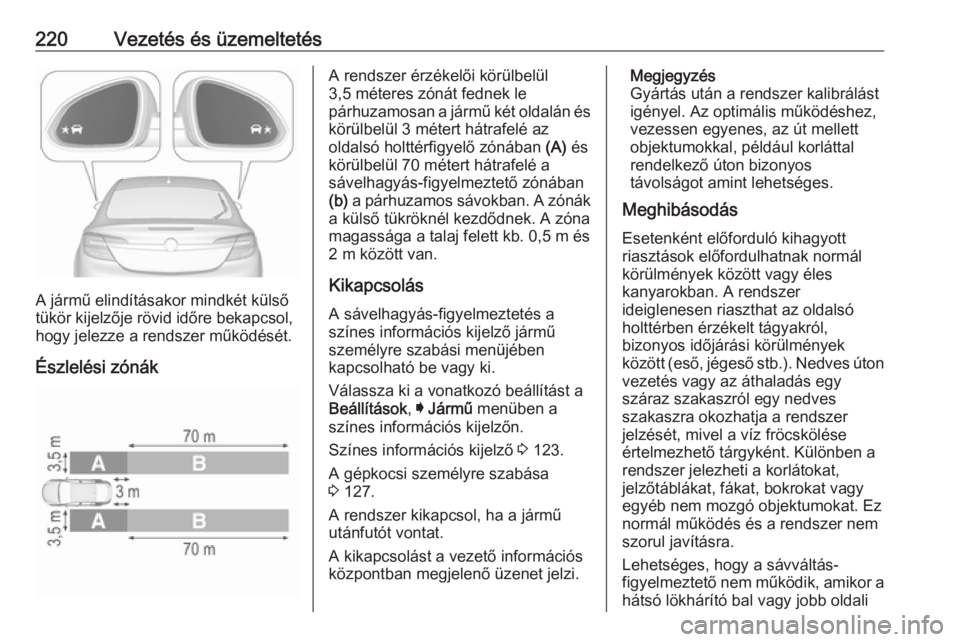

A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Kikapcsolás
A sávelhagyás-figyelmeztetés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális működéshez,
vezessen egyenes, az út mellett
objektumokkal, például korláttal
rendelkező úton bizonyos
távolságot amint lehetséges.
Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. A rendszer
ideiglenesen riaszthat az oldalsó holttérben érzékelt tágyakról,
bizonyos időjárási körülmények
között (eső, jégeső stb.). Nedves úton vezetés vagy az áthaladás egy
száraz szakaszról egy nedves
szakaszra okozhatja a rendszer
jelzését, mivel a víz fröcskölése
értelmezhető tárgyként. Különben a
rendszer jelezheti a korlátokat,
jelzőtáblákat, fákat, bokrokat vagy
egyéb nem mozgó objektumokat. Ez
normál működés és a rendszer nem
szorul javításra.
Lehetséges, hogy a sávváltás-
figyelmeztető nem működik, amikor a
hátsó lökhárító bal vagy jobb oldali

Vezetés és üzemeltetés221sarka sárral, kosszal, hóval, jéggel
vagy iszappal borított. Tisztítási
útmutató 3 290.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben úgy, hogy megjeleníti
a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.
A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.

222Vezetés és üzemeltetés

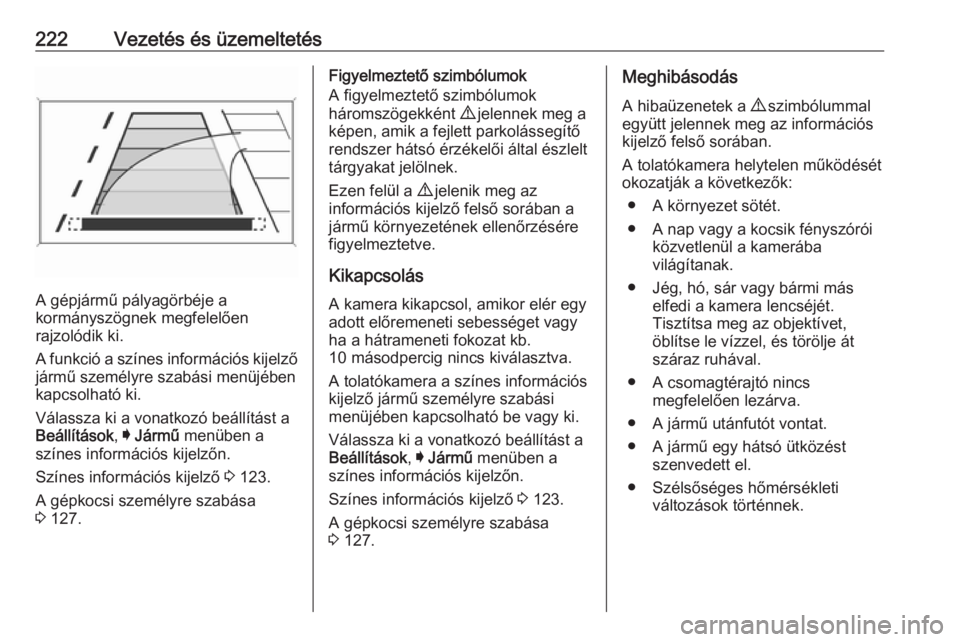

A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció a színes információs kijelző jármű személyre szabási menüjében
kapcsolható ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera a színes információs
kijelző jármű személyre szabási
menüjében kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A csomagtérajtó nincs megfelelően lezárva.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.

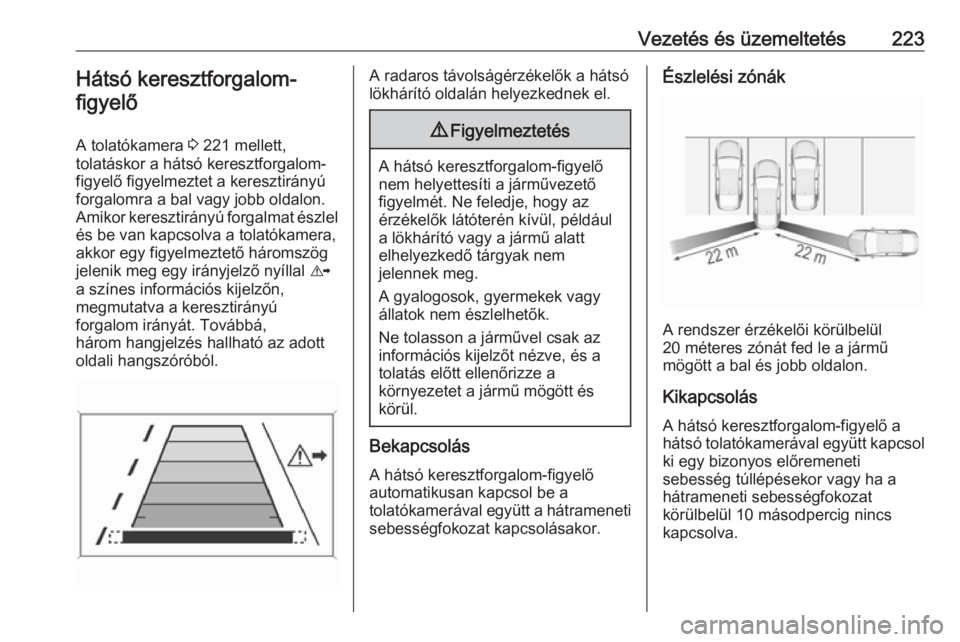

Vezetés és üzemeltetés223Hátsó keresztforgalom-
figyelő
A tolatókamera 3 221 mellett,
tolatáskor a hátsó keresztforgalom-
figyelő figyelmeztet a keresztirányú
forgalomra a bal vagy jobb oldalon.
Amikor keresztirányú forgalmat észlel
és be van kapcsolva a tolatókamera, akkor egy figyelmeztető háromszög
jelenik meg egy irányjelző nyíllal K
a színes információs kijelzőn,
megmutatva a keresztirányú
forgalom irányát. Továbbá,
három hangjelzés hallható az adott oldali hangszóróból.A radaros távolságérzékelők a hátsó
lökhárító oldalán helyezkednek el.9 Figyelmeztetés
A hátsó keresztforgalom-figyelő
nem helyettesíti a járművezető
figyelmét. Ne feledje, hogy az
érzékelők látóterén kívül, például
a lökhárító vagy a jármű alatt
elhelyezkedő tárgyak nem
jelennek meg.
A gyalogosok, gyermekek vagy
állatok nem észlelhetők.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A hátsó keresztforgalom-figyelő
automatikusan kapcsol be a
tolatókamerával együtt a hátrameneti
sebességfokozat kapcsolásakor.
Észlelési zónák
A rendszer érzékelői körülbelül
20 méteres zónát fed le a jármű
mögött a bal és jobb oldalon.
Kikapcsolás A hátsó keresztforgalom-figyelő a
hátsó tolatókamerával együtt kapcsol
ki egy bizonyos előremeneti
sebesség túllépésekor vagy ha a
hátrameneti sebességfokozat
körülbelül 10 másodpercig nincs
kapcsolva.

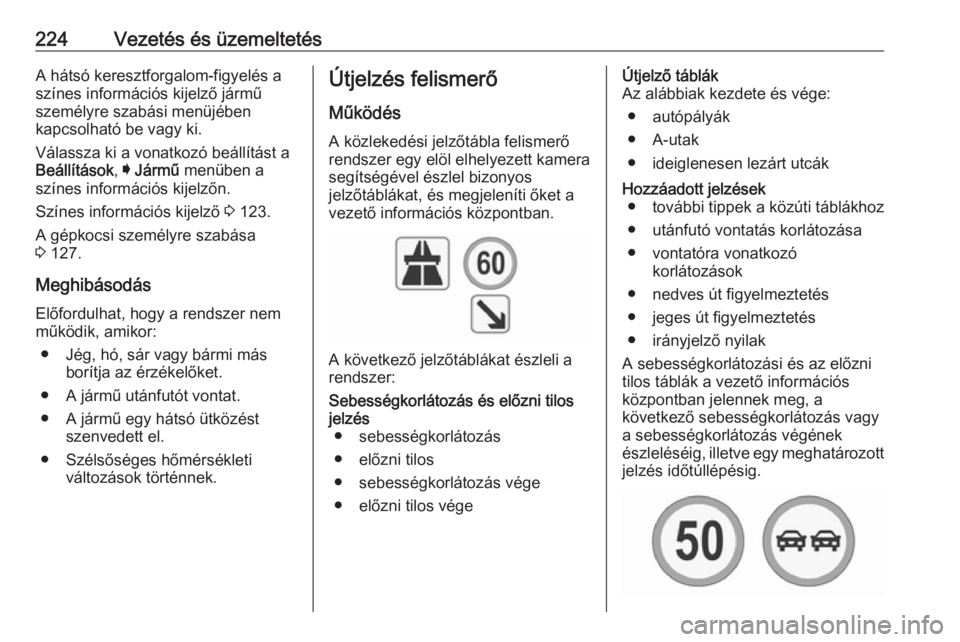

224Vezetés és üzemeltetésA hátsó keresztforgalom-figyelés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
Meghibásodás Előfordulhat, hogy a rendszer nem
működik, amikor:
● Jég, hó, sár vagy bármi más borítja az érzékelőket.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Sebességkorlátozás és előzni tilos
jelzés ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● autópályák
● A-utak
● ideiglenesen lezárt utcákHozzáadott jelzések ● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagy
a sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.

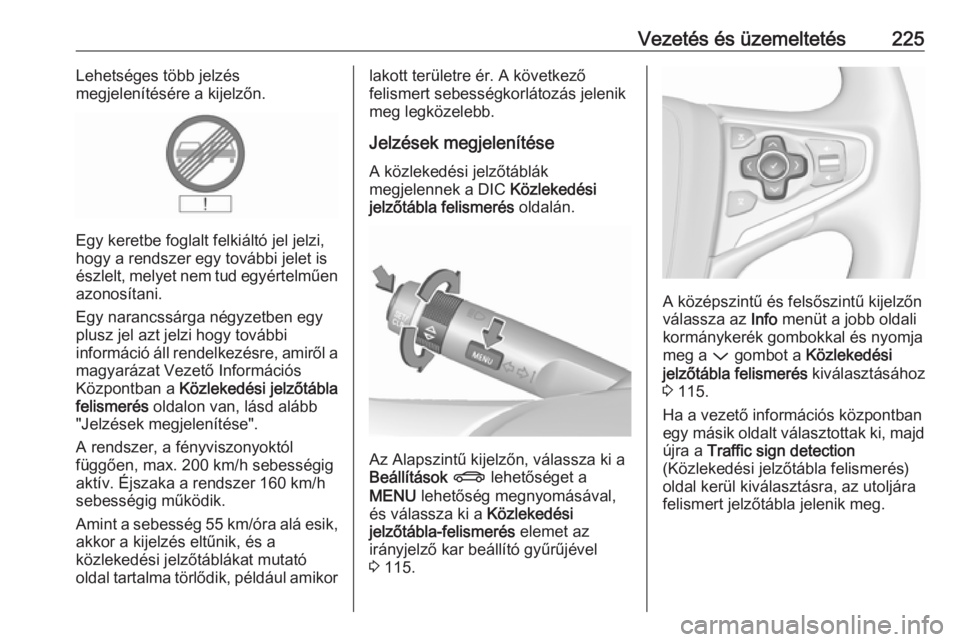

Vezetés és üzemeltetés225Lehetséges több jelzés
megjelenítésére a kijelzőn.
Egy keretbe foglalt felkiáltó jel jelzi,
hogy a rendszer egy további jelet is
észlelt, melyet nem tud egyértelműen azonosítani.
Egy narancssárga négyzetben egy
plusz jel azt jelzi hogy további
információ áll rendelkezésre, amiről a
magyarázat Vezető Információs
Központban a Közlekedési jelzőtábla
felismerés oldalon van, lásd alább
"Jelzések megjelenítése".
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor
lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Jelzések megjelenítése
A közlekedési jelzőtáblák
megjelennek a DIC Közlekedési
jelzőtábla felismerés oldalán.
Az Alapszintű kijelzőn, válassza ki a
Beállítások X lehetőséget a
MENU lehetőség megnyomásával,
és válassza ki a Közlekedési
jelzőtábla-felismerés elemet az
irányjelző kar beállító gyűrűjével
3 115.
A középszintű és felsőszintű kijelzőn
válassza az Info menüt a jobb oldali
kormánykerék gombokkal és nyomja
meg a P gombot a Közlekedési
jelzőtábla felismerés kiválasztásához
3 115.
Ha a vezető információs központban
egy másik oldalt választottak ki, majd
újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.

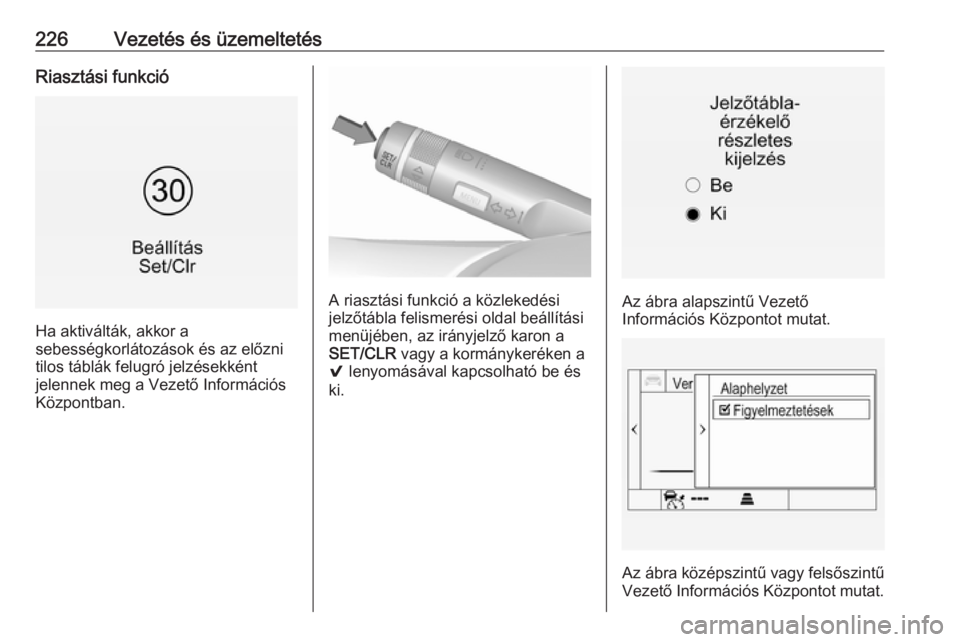

226Vezetés és üzemeltetésRiasztási funkció
Ha aktiválták, akkor a
sebességkorlátozások és az előzni
tilos táblák felugró jelzésekként
jelennek meg a Vezető Információs
Központban.
A riasztási funkció a közlekedési
jelzőtábla felismerési oldal beállítási menüjében, az irányjelző karon a
SET/CLR vagy a kormánykeréken a
9 lenyomásával kapcsolható be és
ki.Az ábra alapszintű Vezető
Információs Központot mutat.
Az ábra középszintű vagy felsőszintű Vezető Információs Központot mutat.

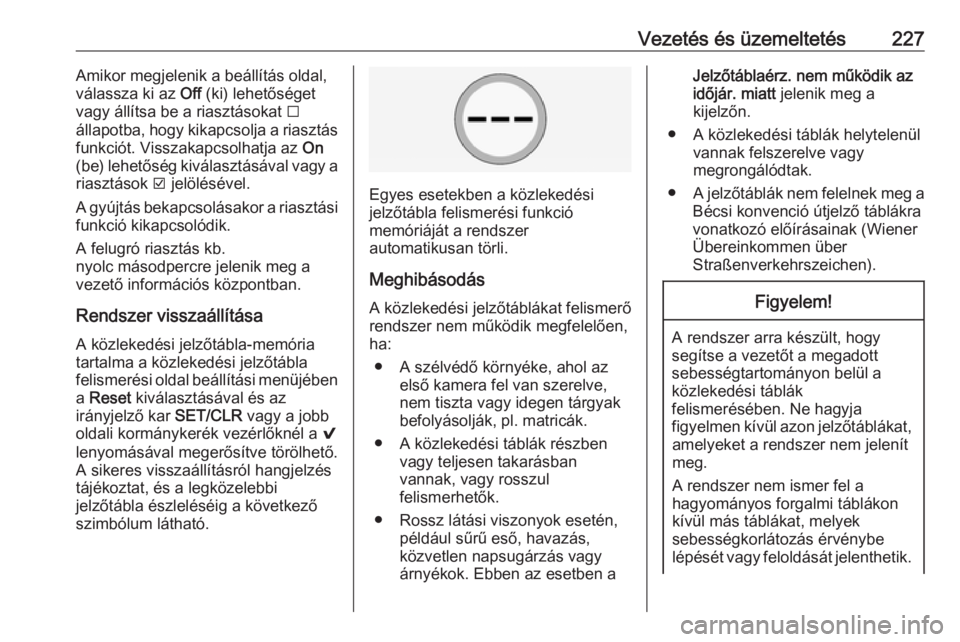

Vezetés és üzemeltetés227Amikor megjelenik a beállítás oldal,
válassza ki az Off (ki) lehetőséget
vagy állítsa be a riasztásokat I
állapotba, hogy kikapcsolja a riasztás
funkciót. Visszakapcsolhatja az On
(be) lehetőség kiválasztásával vagy a
riasztások J jelölésével.
A gyújtás bekapcsolásakor a riasztási funkció kikapcsolódik.
A felugró riasztás kb.
nyolc másodpercre jelenik meg a
vezető információs központban.
Rendszer visszaállítása
A közlekedési jelzőtábla-memória
tartalma a közlekedési jelzőtábla
felismerési oldal beállítási menüjében
a Reset kiválasztásával és az
irányjelző kar SET/CLR vagy a jobb
oldali kormánykerék vezérlőknél a 9
lenyomásával megerősítve törölhető.
A sikeres visszaállításról hangjelzés
tájékoztat, és a legközelebbi
jelzőtábla észleléséig a következő
szimbólum látható.
Egyes esetekben a közlekedési
jelzőtábla felismerési funkció
memóriáját a rendszer
automatikusan törli.
Meghibásodás A közlekedési jelzőtáblákat felismerő
rendszer nem működik megfelelően,
ha:
● A szélvédő környéke, ahol az első kamera fel van szerelve,
nem tiszta vagy idegen tárgyak
befolyásolják, pl. matricák.
● A közlekedési táblák részben vagy teljesen takarásban
vannak, vagy rosszul
felismerhetők.
● Rossz látási viszonyok esetén, például sűrű eső, havazás,
közvetlen napsugárzás vagy
árnyékok. Ebben az esetben a
Jelzőtáblaérz. nem működik az
időjár. miatt jelenik meg a
kijelzőn.
● A közlekedési táblák helytelenül vannak felszerelve vagy
megrongálódtak.
● A jelzőtáblák nem felelnek meg a
Bécsi konvenció útjelző táblákra
vonatkozó előírásainak (Wiener
Übereinkommen über
Straßenverkehrszeichen).Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon
kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.

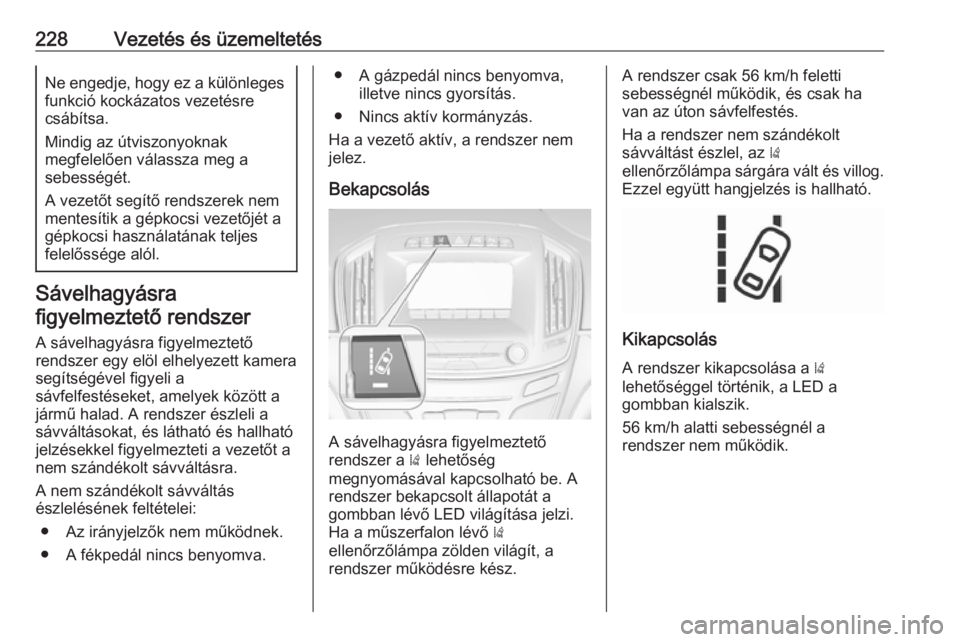

228Vezetés és üzemeltetésNe engedje, hogy ez a különlegesfunkció kockázatos vezetésre
csábítsa.
Mindig az útviszonyoknak
megfelelően válassza meg a
sebességét.
A vezetőt segítő rendszerek nem
mentesítik a gépkocsi vezetőjét a
gépkocsi használatának teljes
felelőssége alól.
Sávelhagyásra
figyelmeztető rendszer
A sávelhagyásra figyelmeztető
rendszer egy elöl elhelyezett kamera
segítségével figyeli a
sávfelfestéseket, amelyek között a
jármű halad. A rendszer észleli a
sávváltásokat, és látható és hallható
jelzésekkel figyelmezteti a vezetőt a
nem szándékolt sávváltásra.
A nem szándékolt sávváltás
észlelésének feltételei:
● Az irányjelzők nem működnek.
● A fékpedál nincs benyomva.
● A gázpedál nincs benyomva, illetve nincs gyorsítás.
● Nincs aktív kormányzás.
Ha a vezető aktív, a rendszer nem
jelez.
Bekapcsolás
A sávelhagyásra figyelmeztető
rendszer a ) lehetőség
megnyomásával kapcsolható be. A
rendszer bekapcsolt állapotát a
gombban lévő LED világítása jelzi.
Ha a műszerfalon lévő )
ellenőrzőlámpa zölden világít, a
rendszer működésre kész.
A rendszer csak 56 km/h feletti
sebességnél működik, és csak ha
van az úton sávfelfestés.
Ha a rendszer nem szándékolt
sávváltást észlel, az )
ellenőrzőlámpa sárgára vált és villog. Ezzel együtt hangjelzés is hallható.
Kikapcsolás
A rendszer kikapcsolása a )
lehetőséggel történik, a LED a
gombban kialszik.
56 km/h alatti sebességnél a
rendszer nem működik.
