Autóápolás259esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Csukja be a fedelet.

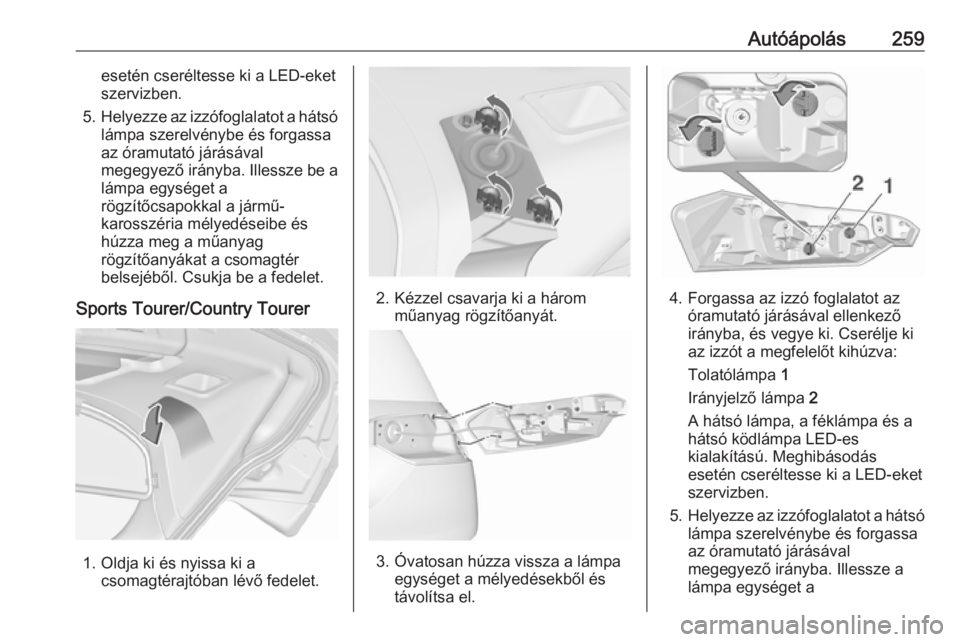

Sports Tourer/Country Tourer
1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpa egységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze a lámpa egységet a

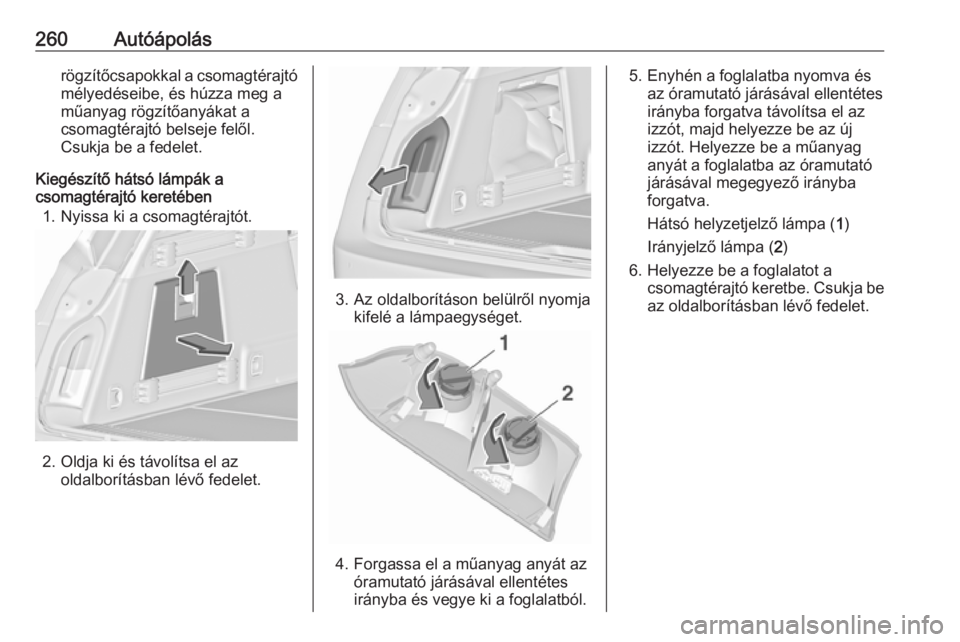

260Autóápolásrögzítőcsapokkal a csomagtérajtó
mélyedéseibe, és húzza meg a
műanyag rögzítőanyákat a
csomagtérajtó belseje felől.
Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében
1. Nyissa ki a csomagtérajtót.
2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az oldalborításon belülről nyomja kifelé a lámpaegységet.
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót. Helyezze be a műanyag
anyát a foglalatba az óramutató
járásával megegyező irányba
forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.

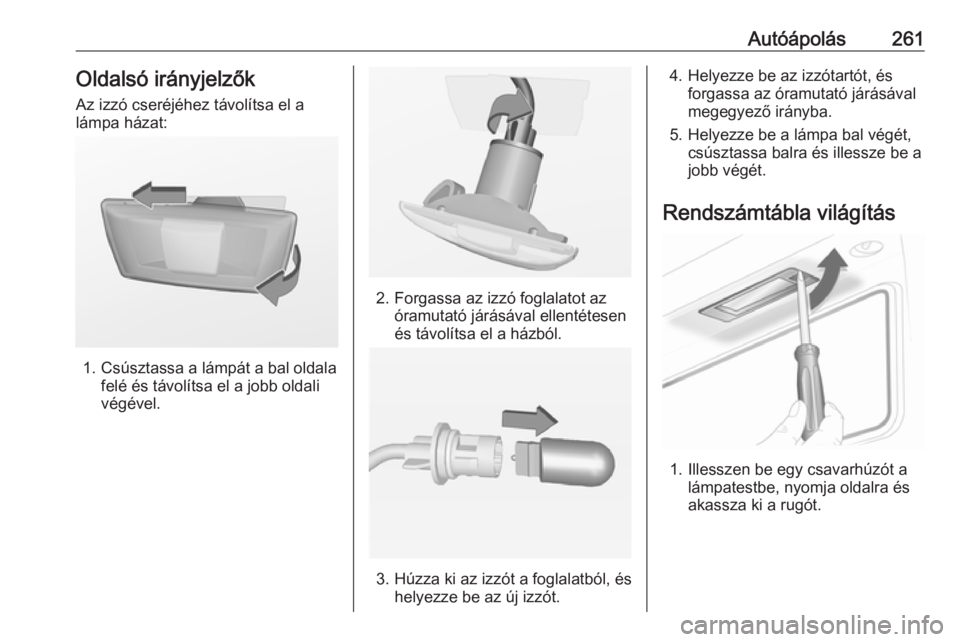

Autóápolás261Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a lámpatestbe, nyomja oldalra és
akassza ki a rugót.

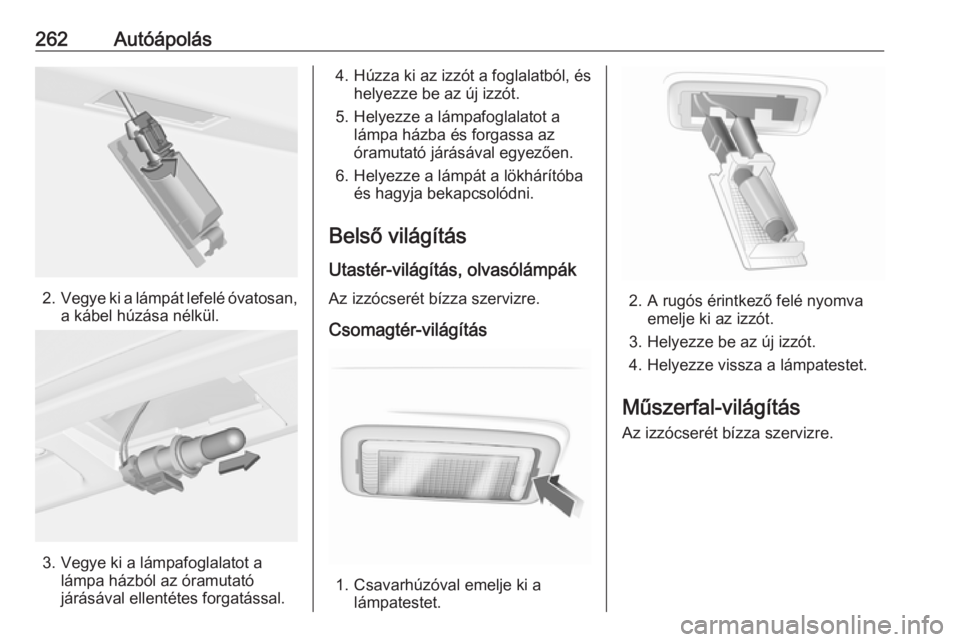

262Autóápolás
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. A rugós érintkező felé nyomvaemelje ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás Az izzócserét bízza szervizre.

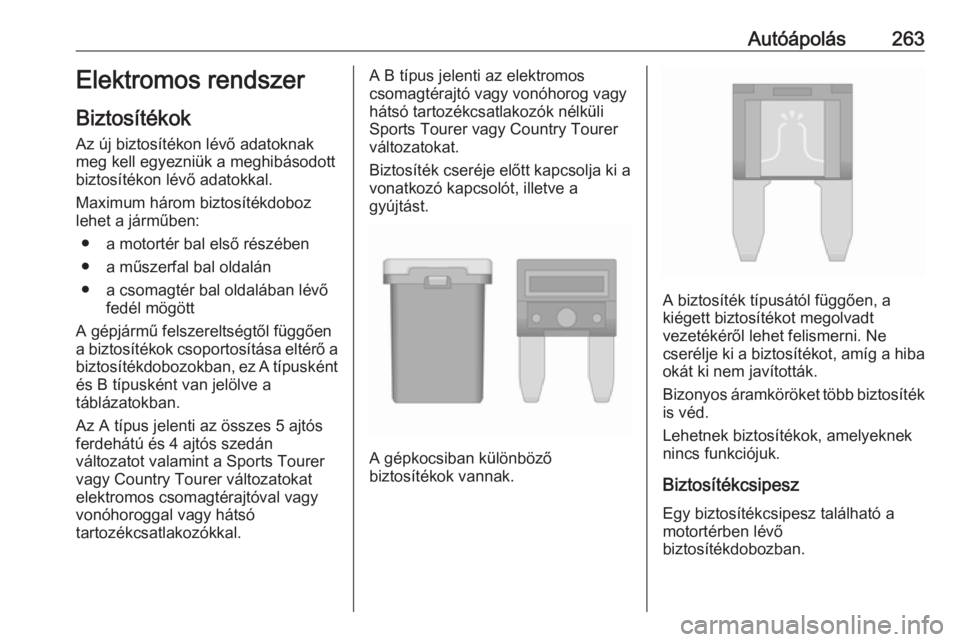

Autóápolás263Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Maximum három biztosítékdoboz
lehet a járműben:
● a motortér bal első részében● a műszerfal bal oldalán
● a csomagtér bal oldalában lévő fedél mögött
A gépjármű felszereltségtől függően
a biztosítékok csoportosítása eltérő a
biztosítékdobozokban, ez A típusként
és B típusként van jelölve a
táblázatokban.
Az A típus jelenti az összes 5 ajtós
ferdehátú és 4 ajtós szedán
változatot valamint a Sports Tourer
vagy Country Tourer változatokat
elektromos csomagtérajtóval vagy
vonóhoroggal vagy hátsó
tartozékcsatlakozókkal.A B típus jelenti az elektromos
csomagtérajtó vagy vonóhorog vagy
hátsó tartozékcsatlakozók nélküli
Sports Tourer vagy Country Tourer
változatokat.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.

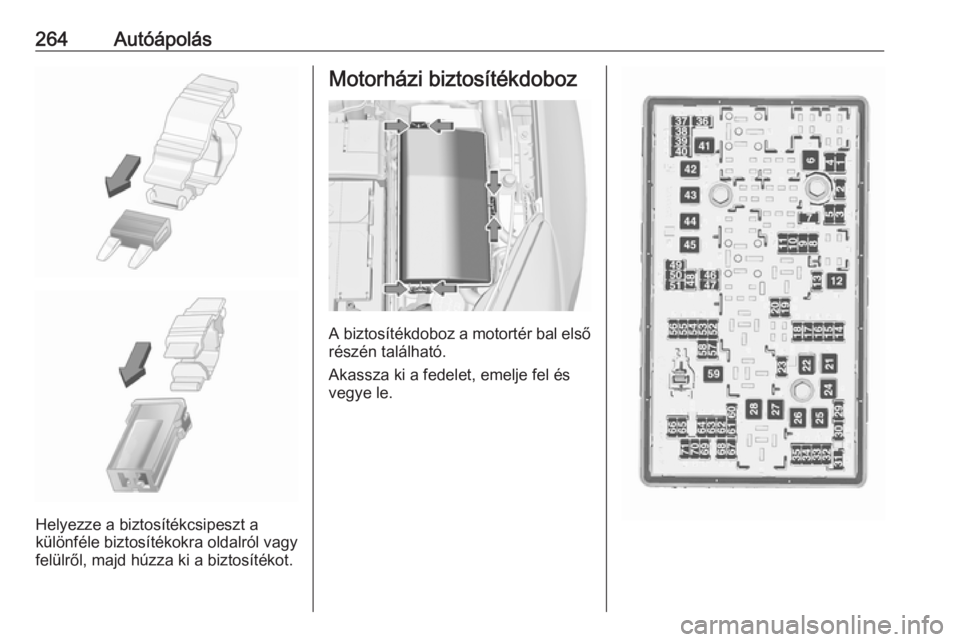

264Autóápolás
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Akassza ki a fedelet, emelje fel és
vegye le.

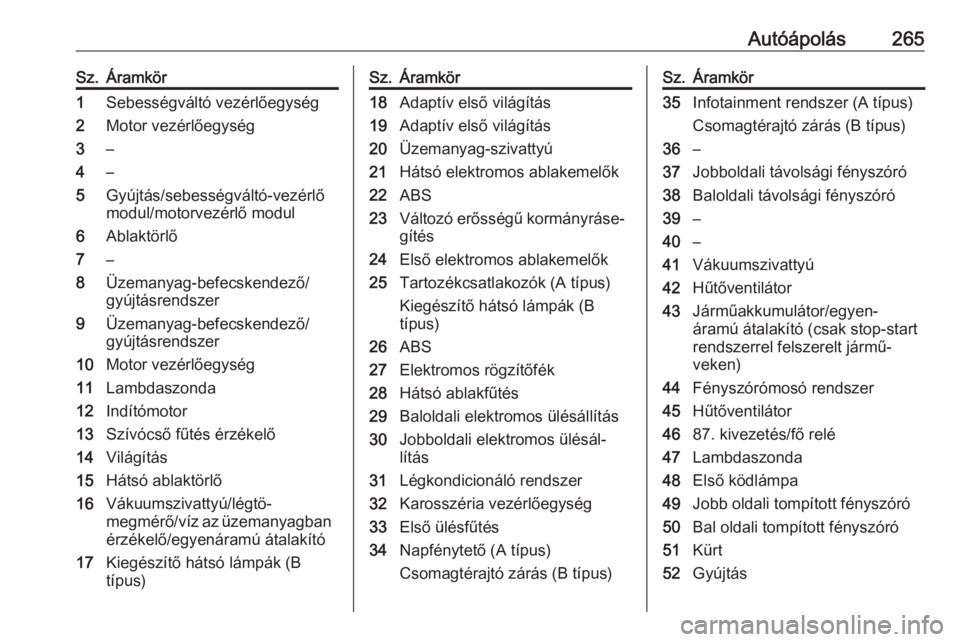

Autóápolás265Sz.Áramkör1Sebességváltó vezérlőegység2Motor vezérlőegység3–4–5Gyújtás/sebességváltó-vezérlő
modul/motorvezérlő modul6Ablaktörlő7–8Üzemanyag-befecskendező/
gyújtásrendszer9Üzemanyag-befecskendező/
gyújtásrendszer10Motor vezérlőegység11Lambdaszonda12Indítómotor13Szívócső fűtés érzékelő14Világítás15Hátsó ablaktörlő16Vákuumszivattyú/légtö‐
megmérő/víz az üzemanyagban
érzékelő/egyenáramú átalakító17Kiegészítő hátsó lámpák (B
típus)Sz.Áramkör18Adaptív első világítás19Adaptív első világítás20Üzemanyag-szivattyú21Hátsó elektromos ablakemelők22ABS23Változó erősségű kormányráse‐
gítés24Első elektromos ablakemelők25Tartozékcsatlakozók (A típus)
Kiegészítő hátsó lámpák (B
típus)26ABS27Elektromos rögzítőfék28Hátsó ablakfűtés29Baloldali elektromos ülésállítás30Jobboldali elektromos ülésál‐
lítás31Légkondicionáló rendszer32Karosszéria vezérlőegység33Első ülésfűtés34Napfénytető (A típus)
Csomagtérajtó zárás (B típus)Sz.Áramkör35Infotainment rendszer (A típus)
Csomagtérajtó zárás (B típus)36–37Jobboldali távolsági fényszóró38Baloldali távolsági fényszóró39–40–41Vákuumszivattyú42Hűtőventilátor43Járműakkumulátor/egyen‐
áramú átalakító (csak stop-start
rendszerrel felszerelt jármű‐
veken)44Fényszórómosó rendszer45Hűtőventilátor4687. kivezetés/fő relé47Lambdaszonda48Első ködlámpa49Jobb oldali tompított fényszóró50Bal oldali tompított fényszóró51Kürt52Gyújtás

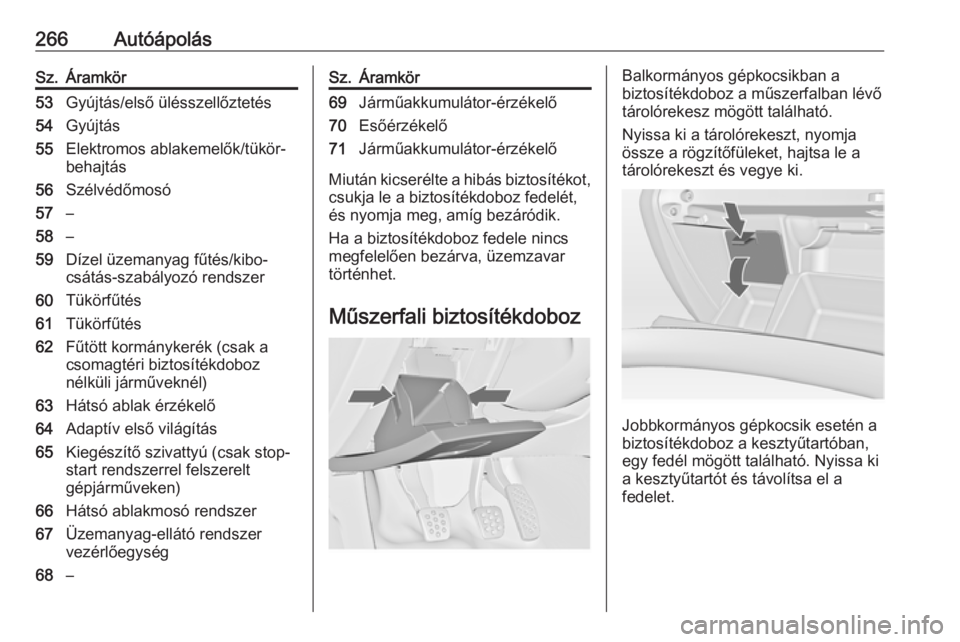

266AutóápolásSz.Áramkör53Gyújtás/első ülésszellőztetés54Gyújtás55Elektromos ablakemelők/tükör‐
behajtás56Szélvédőmosó57–58–59Dízel üzemanyag fűtés/kibo‐
csátás-szabályozó rendszer60Tükörfűtés61Tükörfűtés62Fűtött kormánykerék (csak a
csomagtéri biztosítékdoboz
nélküli járműveknél)63Hátsó ablak érzékelő64Adaptív első világítás65Kiegészítő szivattyú (csak stop-
start rendszerrel felszerelt
gépjárműveken)66Hátsó ablakmosó rendszer67Üzemanyag-ellátó rendszer
vezérlőegység68–Sz.Áramkör69Járműakkumulátor-érzékelő70Esőérzékelő71Járműakkumulátor-érzékelő
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg bezáródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, nyomja
össze a rögzítőfüleket, hajtsa le a
tárolórekeszt és vegye ki.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót és távolítsa el a
fedelet.

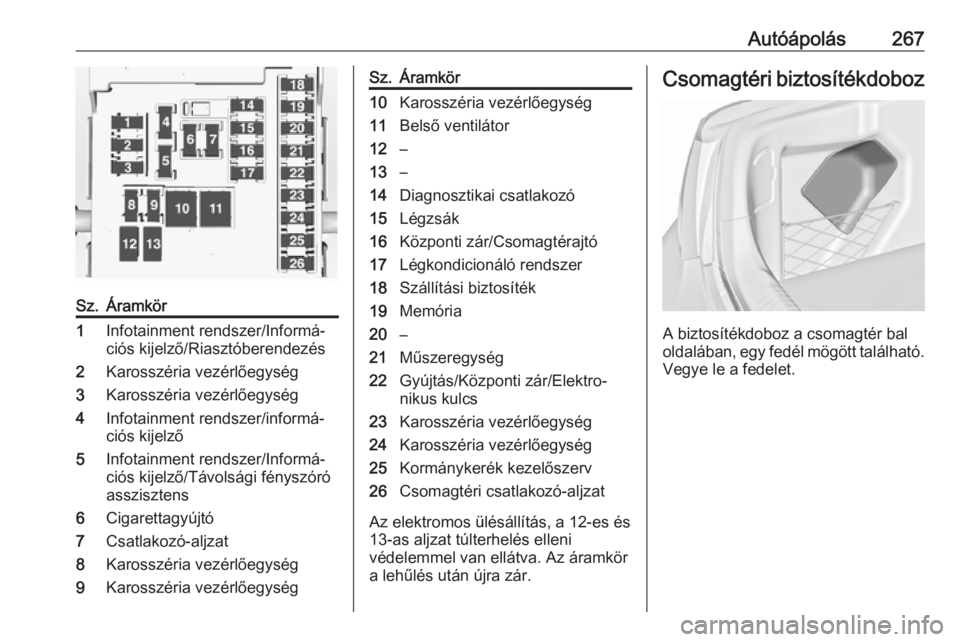

Autóápolás267Sz.Áramkör1Infotainment rendszer/Informá‐
ciós kijelző/Riasztóberendezés2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Infotainment rendszer/informá‐
ciós kijelző5Infotainment rendszer/Informá‐
ciós kijelző/Távolsági fényszóró
asszisztens6Cigarettagyújtó7Csatlakozó-aljzat8Karosszéria vezérlőegység9Karosszéria vezérlőegységSz.Áramkör10Karosszéria vezérlőegység11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Központi zár/Csomagtérajtó17Légkondicionáló rendszer18Szállítási biztosíték19Memória20–21Műszeregység22Gyújtás/Központi zár/Elektro‐
nikus kulcs23Karosszéria vezérlőegység24Karosszéria vezérlőegység25Kormánykerék kezelőszerv26Csomagtéri csatlakozó-aljzat
Az elektromos ülésállítás, a 12-es és
13-as aljzat túlterhelés elleni
védelemmel van ellátva. Az áramkör
a lehűlés után újra zár.
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.

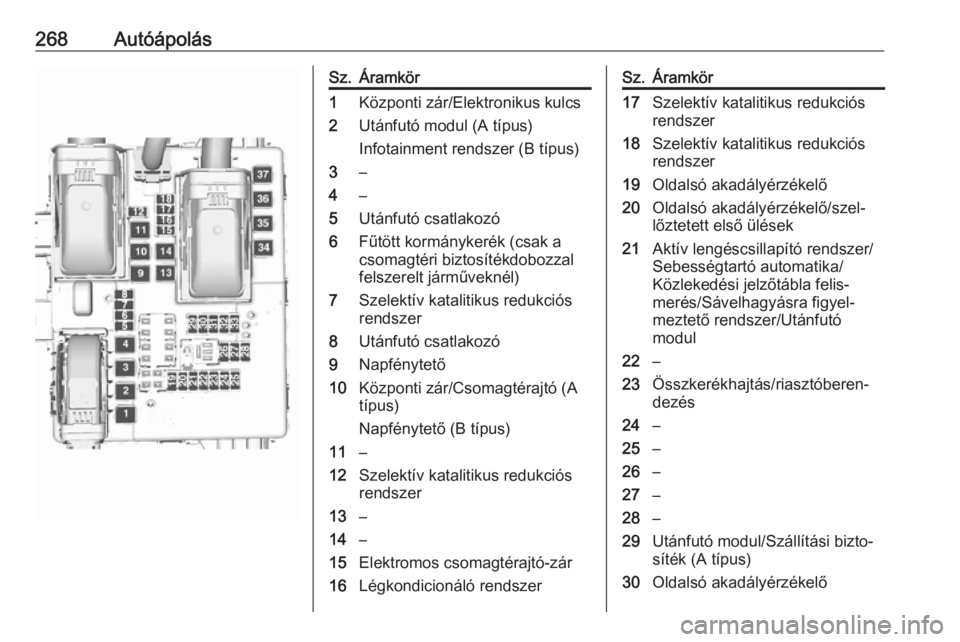

268AutóápolásSz.Áramkör1Központi zár/Elektronikus kulcs2Utánfutó modul (A típus)
Infotainment rendszer (B típus)3–4–5Utánfutó csatlakozó6Fűtött kormánykerék (csak a
csomagtéri biztosítékdobozzal
felszerelt járműveknél)7Szelektív katalitikus redukciós
rendszer8Utánfutó csatlakozó9Napfénytető10Központi zár/Csomagtérajtó (A
típus)
Napfénytető (B típus)11–12Szelektív katalitikus redukciós
rendszer13–14–15Elektromos csomagtérajtó-zár16Légkondicionáló rendszerSz.Áramkör17Szelektív katalitikus redukciós
rendszer18Szelektív katalitikus redukciós
rendszer19Oldalsó akadályérzékelő20Oldalsó akadályérzékelő/szel‐
lőztetett első ülések21Aktív lengéscsillapító rendszer/
Sebességtartó automatika/
Közlekedési jelzőtábla felis‐
merés/Sávelhagyásra figyel‐
meztető rendszer/Utánfutó
modul22–23Összkerékhajtás/riasztóberen‐
dezés24–25–26–27–28–29Utánfutó modul/Szállítási bizto‐
síték (A típus)30Oldalsó akadályérzékelő
