OPEL INSIGNIA 2016.5 Manual de Instrucciones (in Spanish)

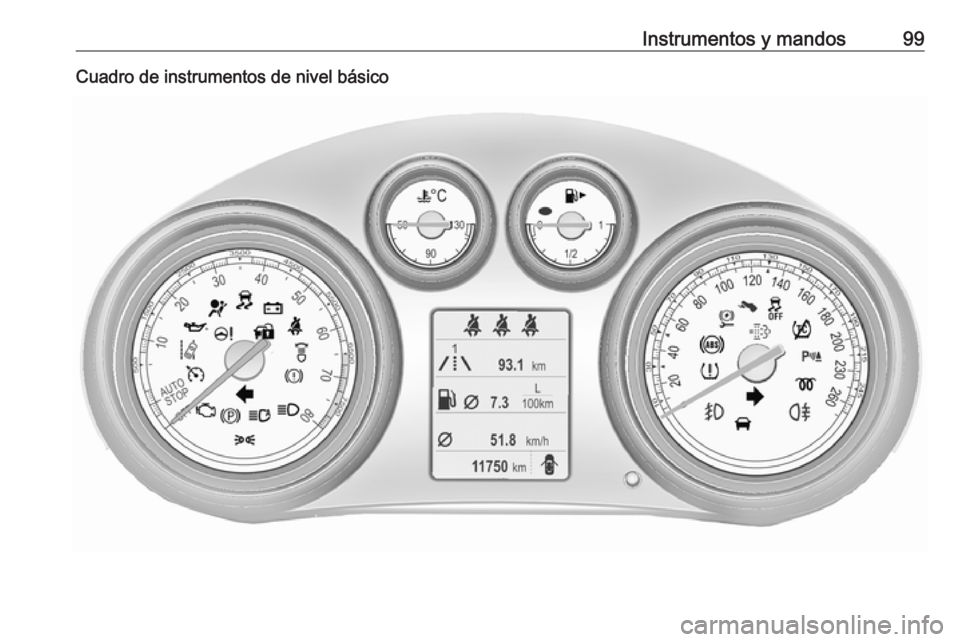

Instrumentos y mandos99Cuadro de instrumentos de nivel básico

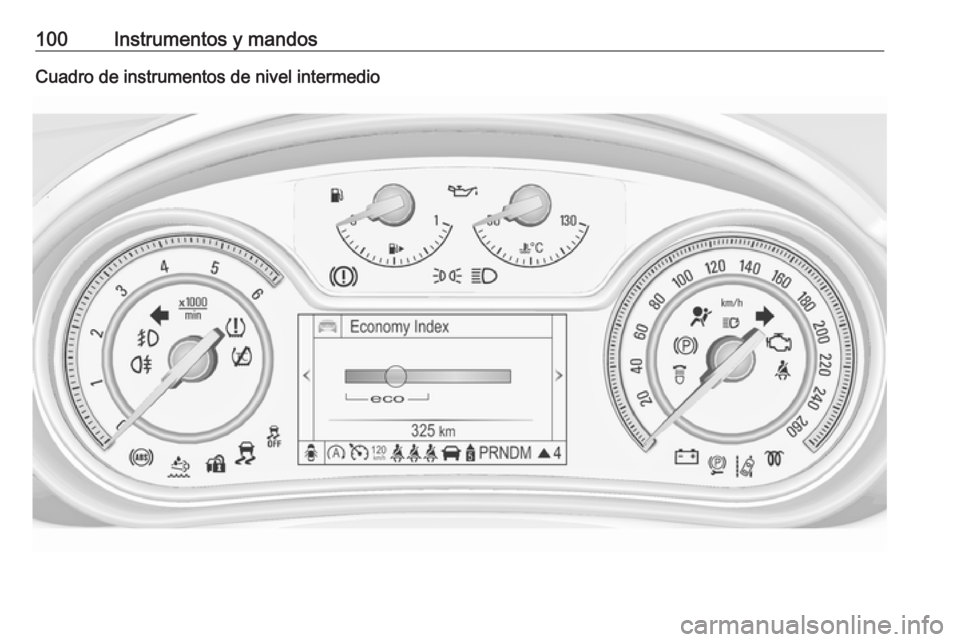

100Instrumentos y mandosCuadro de instrumentos de nivel intermedio

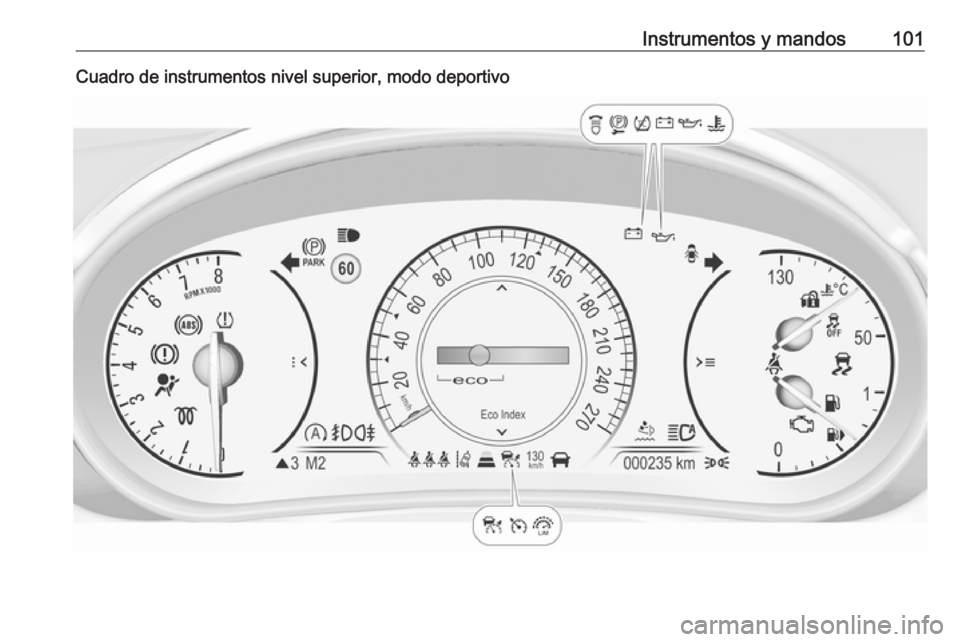

Instrumentos y mandos101Cuadro de instrumentos nivel superior, modo deportivo

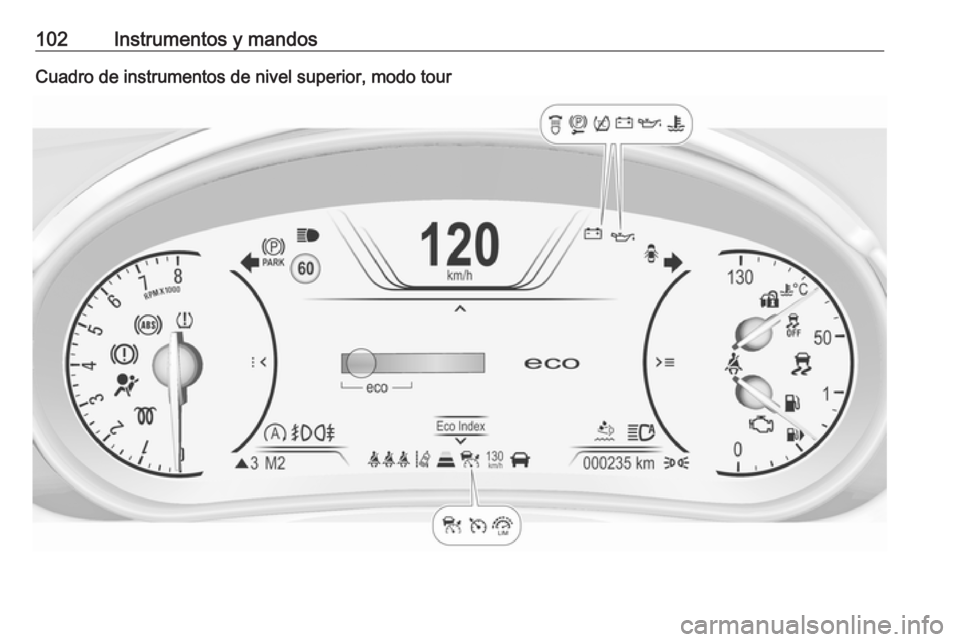

102Instrumentos y mandosCuadro de instrumentos de nivel superior, modo tour

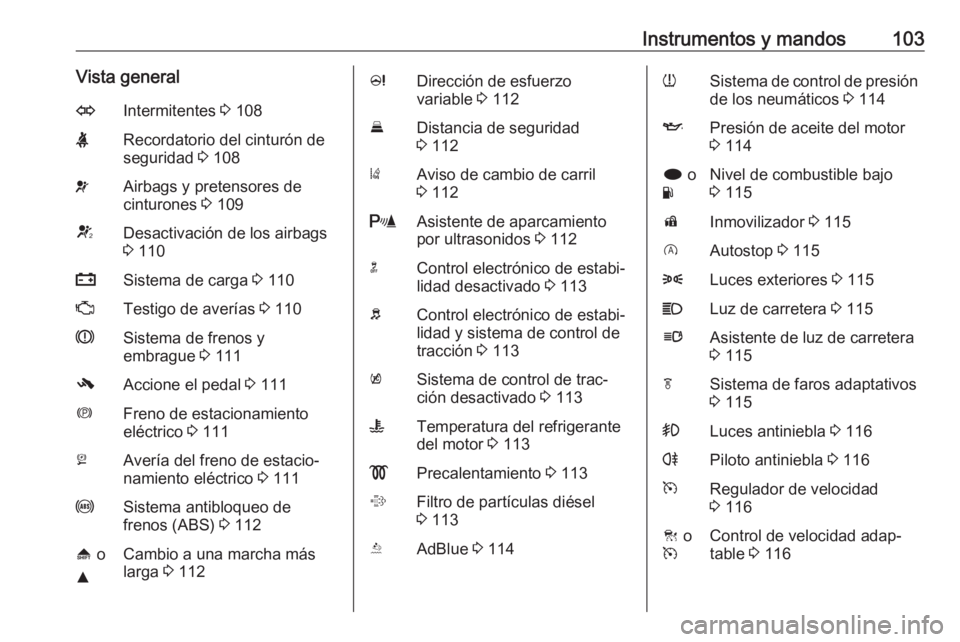

Instrumentos y mandos103Vista generalOIntermitentes 3 108XRecordatorio del cinturón de
seguridad 3 108vAirbags y pretensores de
cinturones 3 109VDesactivación de los airbags
3 110pSistema de carga 3 110ZTestigo de averías 3 110RSistema de frenos y
embrague 3 111-Accione el pedal 3 111mFreno de estacionamiento
eléctrico 3 111jAvería del freno de estacio‐
namiento eléctrico 3 111uSistema antibloqueo de
frenos (ABS) 3 112[ o
RCambio a una marcha más
larga 3 112cDirección de esfuerzo
variable 3 112EDistancia de seguridad
3 112)Aviso de cambio de carril
3 112rAsistente de aparcamiento
por ultrasonidos 3 112nControl electrónico de estabi‐
lidad desactivado 3 113bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 113kSistema de control de trac‐
ción desactivado 3 113WTemperatura del refrigerante
del motor 3 113!Precalentamiento 3 113%Filtro de partículas diésel
3 113YAdBlue 3 114wSistema de control de presión
de los neumáticos 3 114IPresión de aceite del motor
3 114i o
YNivel de combustible bajo
3 115dInmovilizador 3 115DAutostop 3 1158Luces exteriores 3 115CLuz de carretera 3 115lAsistente de luz de carretera
3 115fSistema de faros adaptativos
3 115>Luces antiniebla 3 116rPiloto antiniebla 3 116mRegulador de velocidad
3 116C o
mControl de velocidad adap‐
table 3 116

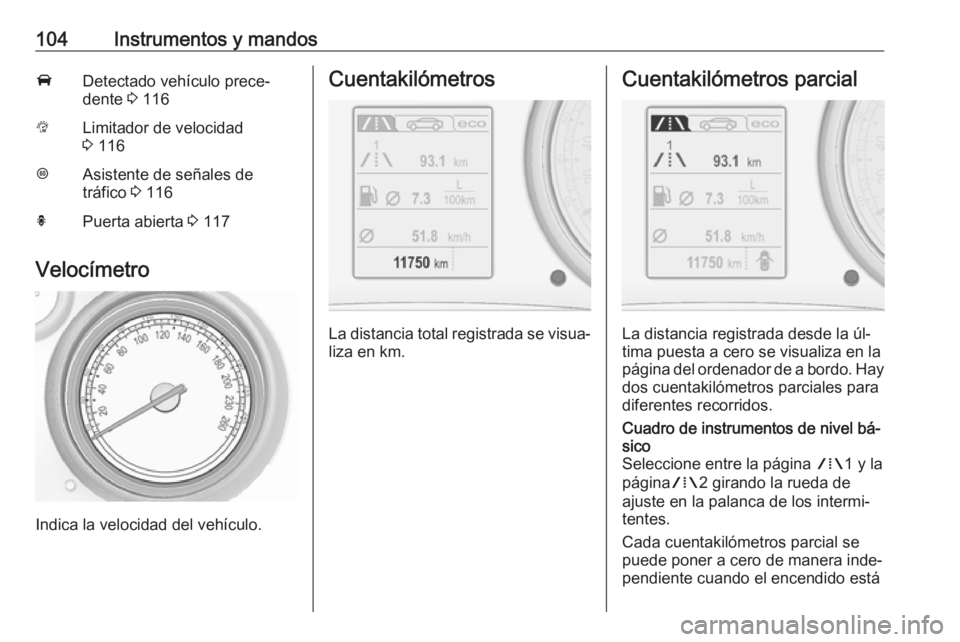

104Instrumentos y mandosADetectado vehículo prece‐
dente 3 116LLimitador de velocidad
3 116LAsistente de señales de
tráfico 3 116hPuerta abierta 3 117
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐
liza en km.
Cuentakilómetros parcial
La distancia registrada desde la úl‐
tima puesta a cero se visualiza en la
página del ordenador de a bordo. Hay dos cuentakilómetros parciales para
diferentes recorridos.
Cuadro de instrumentos de nivel bá‐
sico
Seleccione entre la página W1 y la
página W2 girando la rueda de
ajuste en la palanca de los intermi‐
tentes.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está

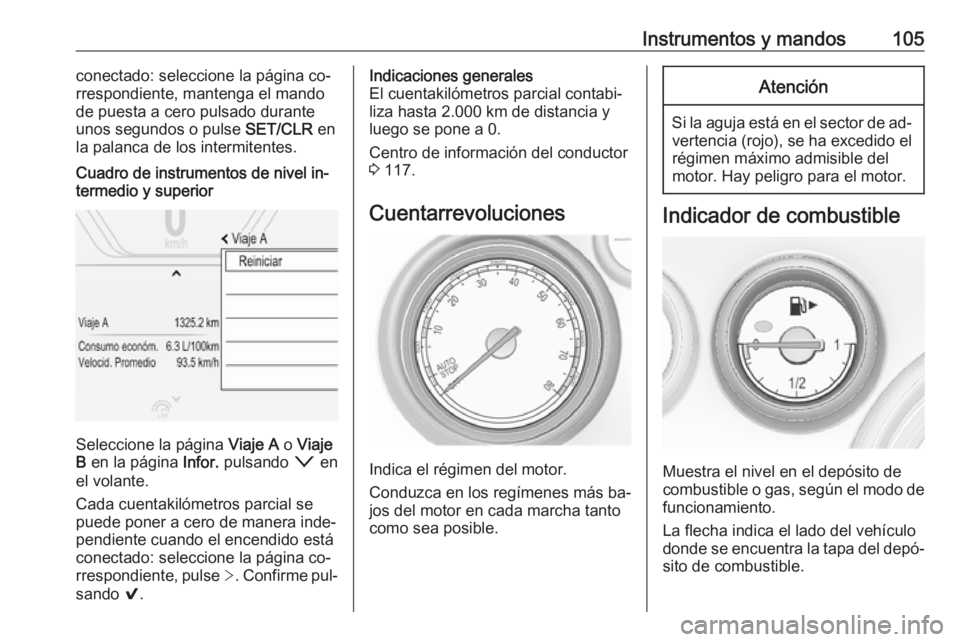

Instrumentos y mandos105conectado: seleccione la página co‐
rrespondiente, mantenga el mando
de puesta a cero pulsado durante
unos segundos o pulse SET/CLR en
la palanca de los intermitentes.Cuadro de instrumentos de nivel in‐
termedio y superior
Seleccione la página Viaje A o Viaje
B en la página Infor. pulsando o en
el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página co‐
rrespondiente, pulse >. Confirme pul‐
sando 9.
Indicaciones generales
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Centro de información del conductor
3 117.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.
Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de
combustible o gas, según el modo de
funcionamiento.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.

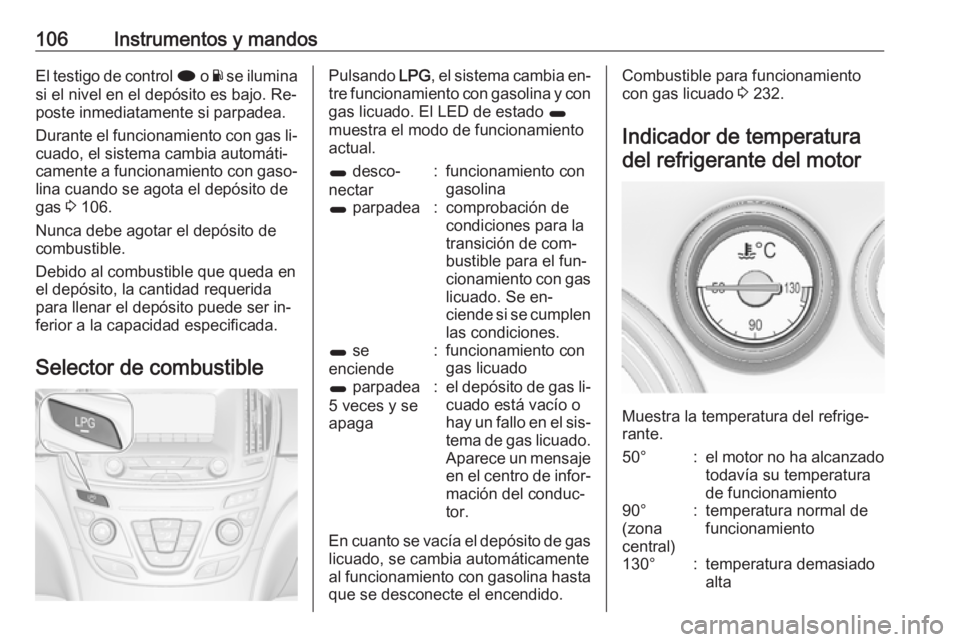

106Instrumentos y mandosEl testigo de control i o Y se ilumina
si el nivel en el depósito es bajo. Re‐
poste inmediatamente si parpadea.
Durante el funcionamiento con gas li‐
cuado, el sistema cambia automáti‐
camente a funcionamiento con gaso‐
lina cuando se agota el depósito de
gas 3 106.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Selector de combustiblePulsando LPG, el sistema cambia en‐
tre funcionamiento con gasolina y con
gas licuado. El LED de estado 1
muestra el modo de funcionamiento
actual.1 desco‐
nectar:funcionamiento con
gasolina1 parpadea:comprobación de
condiciones para la
transición de com‐
bustible para el fun‐
cionamiento con gas licuado. Se en‐
ciende si se cumplen las condiciones.1 se
enciende:funcionamiento con
gas licuado1 parpadea
5 veces y se
apaga:el depósito de gas li‐ cuado está vacío o
hay un fallo en el sis‐
tema de gas licuado. Aparece un mensajeen el centro de infor‐
mación del conduc‐
tor.
En cuanto se vacía el depósito de gas licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 232.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50°:el motor no ha alcanzado
todavía su temperatura
de funcionamiento90°
(zona
central):temperatura normal de
funcionamiento130°:temperatura demasiado
alta

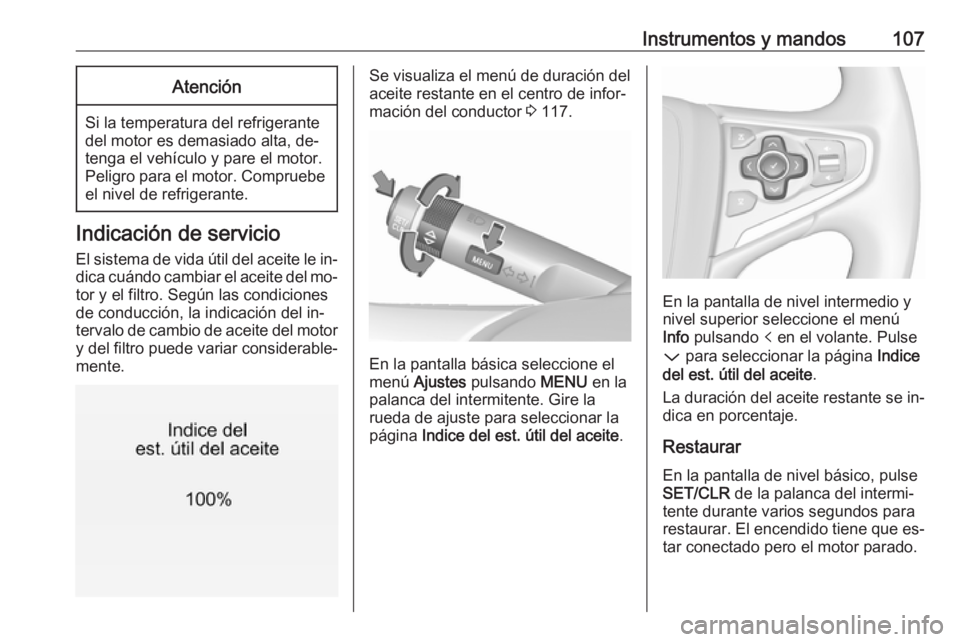

Instrumentos y mandos107Atención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐ tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐ mente.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐ mación del conductor 3 117.
En la pantalla básica seleccione el
menú Ajustes pulsando MENU en la
palanca del intermitente. Gire la
rueda de ajuste para seleccionar la
página Indice del est. útil del aceite .
En la pantalla de nivel intermedio y
nivel superior seleccione el menú
Info pulsando p en el volante. Pulse
P para seleccionar la página Indice
del est. útil del aceite .
La duración del aceite restante se in‐
dica en porcentaje.
Restaurar
En la pantalla de nivel básico, pulse
SET/CLR de la palanca del intermi‐
tente durante varios segundos para
restaurar. El encendido tiene que es‐
tar conectado pero el motor parado.

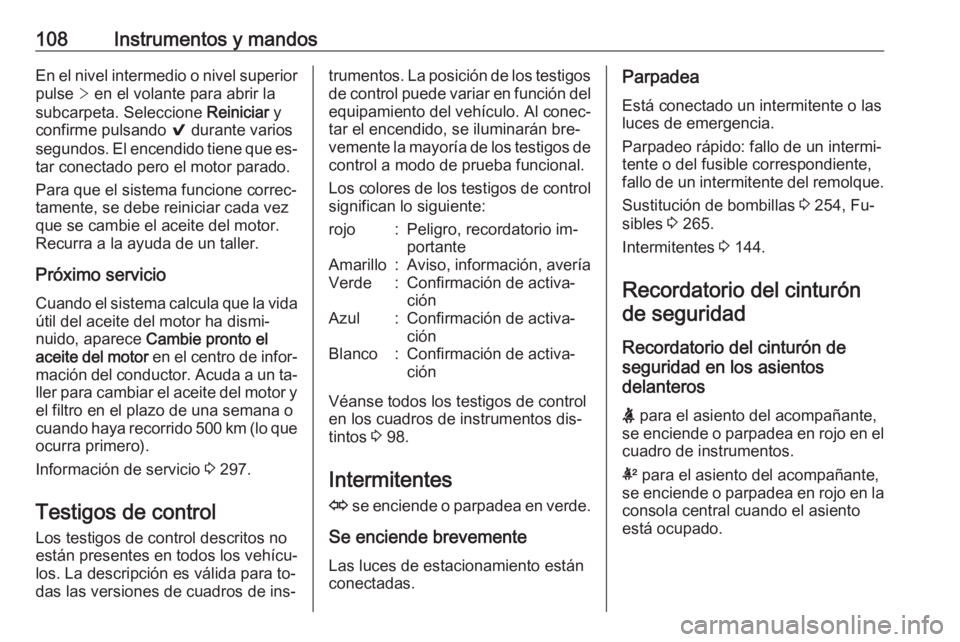

108Instrumentos y mandosEn el nivel intermedio o nivel superiorpulse > en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que es‐ tar conectado pero el motor parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un ta‐ ller para cambiar el aceite del motor y
el filtro en el plazo de una semana o
cuando haya recorrido 500 km (lo que ocurra primero).
Información de servicio 3 297.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de control a modo de prueba funcional.
Los colores de los testigos de control
significan lo siguiente:rojo:Peligro, recordatorio im‐
portanteAmarillo:Aviso, información, averíaVerde:Confirmación de activa‐
ciónAzul:Confirmación de activa‐
ciónBlanco:Confirmación de activa‐
ción
Véanse todos los testigos de control
en los cuadros de instrumentos dis‐
tintos 3 98.
Intermitentes
O se enciende o parpadea en verde.
Se enciende brevemente Las luces de estacionamiento están
conectadas.
Parpadea
Está conectado un intermitente o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 254, Fu‐
sibles 3 265.
Intermitentes 3 144.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del acompañante,
se enciende o parpadea en rojo en el
cuadro de instrumentos.
k para el asiento del acompañante,
se enciende o parpadea en rojo en la consola central cuando el asiento
está ocupado.
