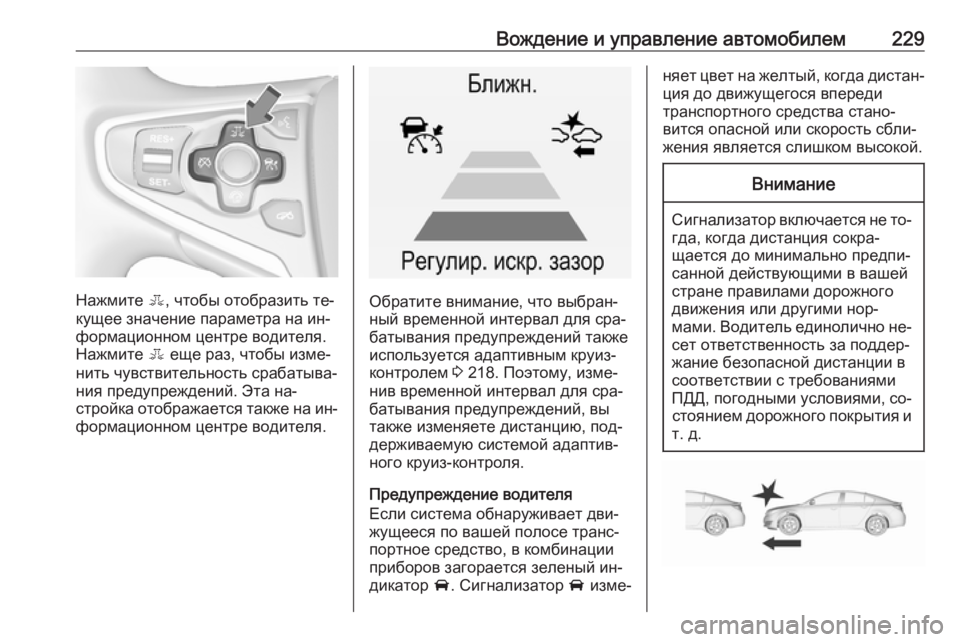

Вождение и управление автомобилем229
Нажмите E, чтобы отобразить те‐
кущее значение параметра на ин‐
формационном центре водителя.
Нажмите E еще раз, чтобы изме‐
нить чувствительность срабатыва‐
ния предупреждений. Эта на‐
стройка отображается также на ин‐
формационном центре водителя.Обратите внимание, что выбран‐
ный временной интервал для сра‐
батывания предупреждений также
используется адаптивным круиз-
контролем 3 218. Поэтому, изме‐
нив временной интервал для сра‐
батывания предупреждений, вы
также изменяете дистанцию, под‐
держиваемую системой адаптив‐
ного круиз-контроля.
Предупреждение водителя
Если система обнаруживает дви‐
жущееся по вашей полосе транс‐
портное средство, в комбинации
приборов загорается зеленый ин‐
дикатор A. Сигнализатор A изме‐
няет цвет на желтый, когда дистан‐
ция до движущегося впереди
транспортного средства стано‐
вится опасной или скорость сбли‐
жения является слишком высокой.Внимание
Сигнализатор включается не то‐
гда, когда дистанция сокра‐
щается до минимально предпи‐
санной действующими в вашей
стране правилами дорожного
движения или другими нор‐
мами. Водитель единолично не‐ сет ответственность за поддер‐
жание безопасной дистанции в
соответствии с требованиями
ПДД, погодными условиями, со‐ стоянием дорожного покрытия и
т. д.

230Вождение и управление автомобилемЕсли столкновение неизбежно, на
информационном центре водителя
всплывает сигнализатор опасно‐
сти столкновения и звучит преду‐
преждающий звуковой сигнал. На‐
жмите педаль тормоза, если этого
требует ситуация.
Параметры Настройки можно изменить в меню
сохранения индивидуальных на‐
строек автомобиля на цветном ин‐
формационном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐ строек 3 139.Система предупреждения о
фронтальном столкновении с
камерой переднего вида
Система предупреждения о фрон‐
тальном столкновении использует
камеру переднего вида, располо‐
женную за ветровым стеклом, с по‐
мощью которой она распознает
транспортные средства, движу‐
щиеся впереди по вашей полосе на
удалении до примерно 60 м.
Включение
Система предупреждения о фрон‐
тальном столкновении включается
автоматически, как только ско‐
рость движения автомобиля пре‐
высит 40 км/ч, если соответствую‐
щая функция не отключена нажа‐
тием V, см. ниже.
Выбор параметров
предупреждения
В качестве дистанции, при которой будет срабатывать система преду‐
преждения, можно установить ко‐
роткую, среднюю или большую ди‐
станцию.
Нажмите V, чтобы отобразить те‐
кущее значение параметра на ин‐
формационном центре водителя.
Нажмите V еще раз, чтобы изме‐
нить чувствительность срабатыва‐
ния предупреждений.

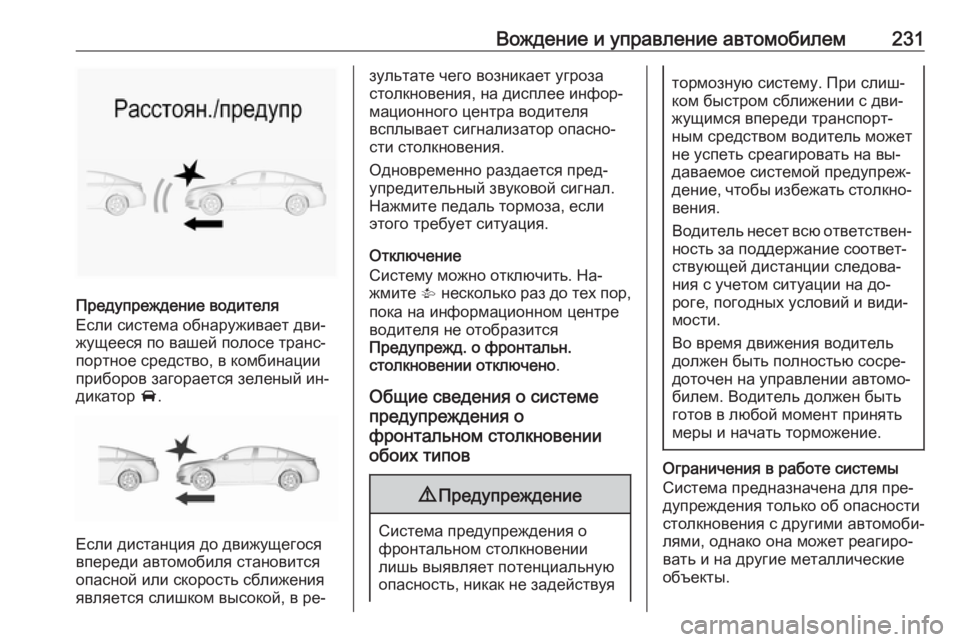

Вождение и управление автомобилем231
Предупреждение водителя
Если система обнаруживает дви‐
жущееся по вашей полосе транс‐
портное средство, в комбинации
приборов загорается зеленый ин‐
дикатор A.
Если дистанция до движущегося
впереди автомобиля становится
опасной или скорость сближения
является слишком высокой, в ре‐
зультате чего возникает угроза
столкновения, на дисплее инфор‐
мационного центра водителя
всплывает сигнализатор опасно‐
сти столкновения.
Одновременно раздается пред‐
упредительный звуковой сигнал.
Нажмите педаль тормоза, если
этого требует ситуация.
Отключение
Систему можно отключить. На‐
жмите V несколько раз до тех пор,
пока на информационном центре
водителя не отобразится
Предупрежд. о фронтальн.
столкновении отключено .
Общие сведения о системе
предупреждения о
фронтальном столкновении
обоих типов9 Предупреждение
Система предупреждения о
фронтальном столкновении
лишь выявляет потенциальную
опасность, никак не задействуя
тормозную систему. При слиш‐
ком быстром сближении с дви‐
жущимся впереди транспорт‐
ным средством водитель может
не успеть среагировать на вы‐
даваемое системой предупреж‐
дение, чтобы избежать столкно‐ вения.
Водитель несет всю ответствен‐
ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на до‐
роге, погодных условий и види‐ мости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система предназначена для пре‐
дупреждения только об опасности
столкновения с другими автомоби‐
лями, однако она может реагиро‐
вать и на другие металлические
объекты.

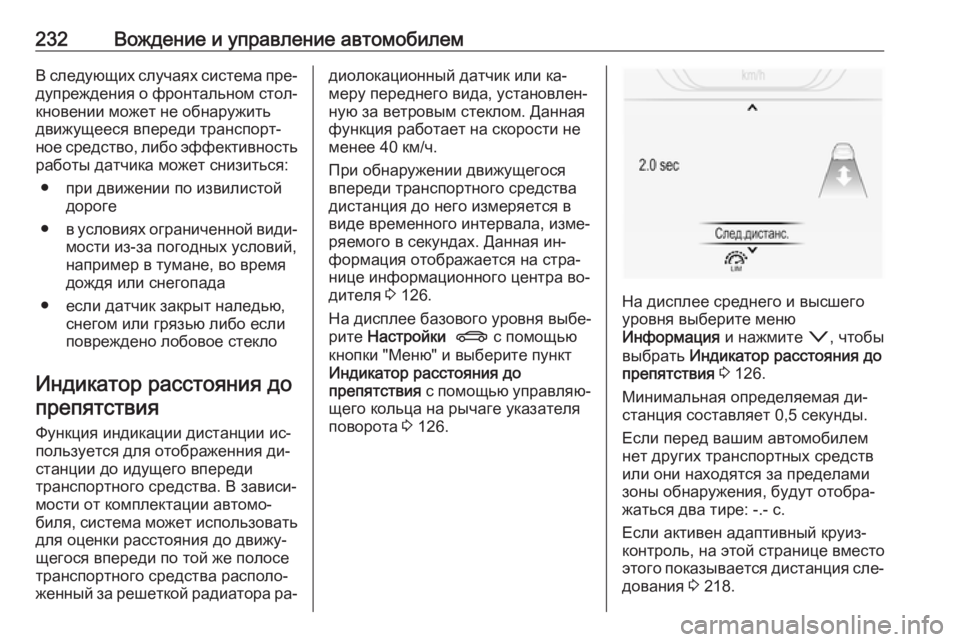

232Вождение и управление автомобилемВ следующих случаях система пре‐дупреждения о фронтальном стол‐
кновении может не обнаружить
движущееся впереди транспорт‐
ное средство, либо эффективность
работы датчика может снизиться:
● при движении по извилистой дороге
● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● если датчик закрыт наледью, снегом или грязью либо если
повреждено лобовое стекло
Индикатор расстояния до препятствия
Функция индикации дистанции ис‐
пользуется для отображенния ди‐
станции до идущего впереди
транспортного средства. В зависи‐
мости от комплектации автомо‐
биля, система может использовать для оценки расстояния до движу‐
щегося впереди по той же полосе
транспортного средства располо‐
женный за решеткой радиатора ра‐диолокационный датчик или ка‐
меру переднего вида, установлен‐
ную за ветровым стеклом. Данная
функция работает на скорости не
менее 40 км/ч.
При обнаружении движущегося
впереди транспортного средства
дистанция до него измеряется в
виде временного интервала, изме‐
ряемого в секундах. Данная ин‐
формация отображается на стра‐
нице информационного центра во‐
дителя 3 126.
На дисплее базового уровня выбе‐
рите Настройки X с помощью
кнопки "Меню" и выберите пункт
Индикатор расстояния до
препятствия с помощью управляю‐
щего кольца на рычаге указателя
поворота 3 126.
На дисплее среднего и высшего
уровня выберите меню
Информация и нажмите o, чтобы
выбрать Индикатор расстояния до
препятствия 3 126.
Минимальная определяемая ди‐
станция составляет 0,5 секунды.
Если перед вашим автомобилем нет других транспортных средств
или они находятся за пределами
зоны обнаружения, будут отобра‐
жаться два тире: -.- с.
Если активен адаптивный круиз-
контроль, на этой странице вместо
этого показывается дистанция сле‐ дования 3 218.

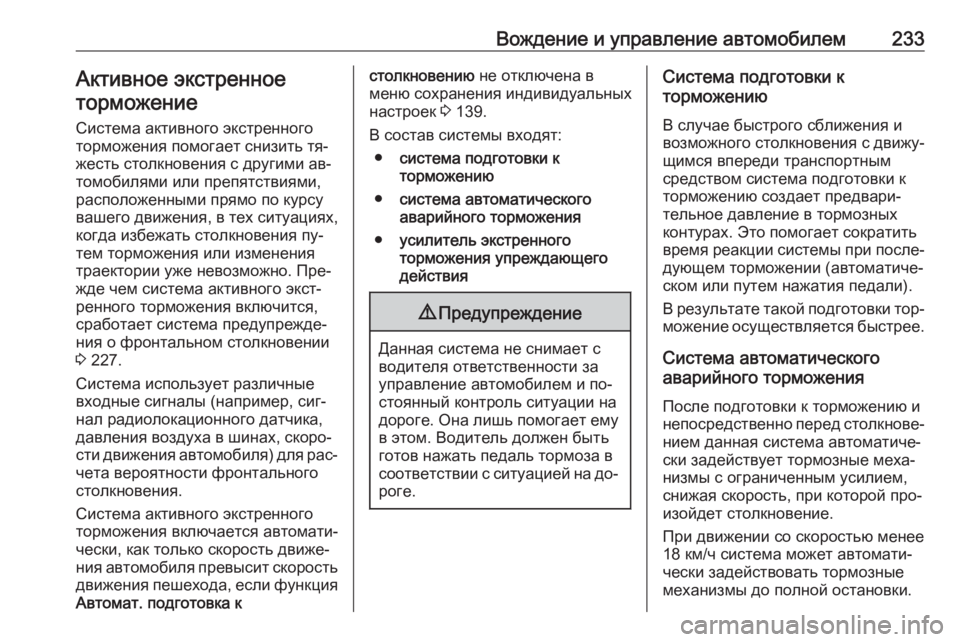

Вождение и управление автомобилем233Активное экстренноеторможение
Система активного экстренного
торможения помогает снизить тя‐
жесть столкновения с другими ав‐
томобилями или препятствиями,
расположенными прямо по курсу
вашего движения, в тех ситуациях,
когда избежать столкновения пу‐
тем торможения или изменения
траектории уже невозможно. Пре‐
жде чем система активного экст‐
ренного торможения включится,
сработает система предупрежде‐
ния о фронтальном столкновении
3 227.
Система использует различные входные сигналы (например, сиг‐
нал радиолокационного датчика,
давления воздуха в шинах, скоро‐
сти движения автомобиля) для рас‐ чета вероятности фронтального
столкновения.
Система активного экстренного
торможения включается автомати‐
чески, как только скорость движе‐
ния автомобиля превысит скорость движения пешехода, если функция
Автомат. подготовка кстолкновению не отключена в
меню сохранения индивидуальных
настроек 3 139.
В состав системы входят: ● система подготовки к
торможению
● система автоматического
аварийного торможения
● усилитель экстренного
торможения упреждающего
действия9 Предупреждение
Данная система не снимает с
водителя ответственности за управление автомобилем и по‐
стоянный контроль ситуации на
дороге. Она лишь помогает ему
в этом. Водитель должен быть
готов нажать педаль тормоза в
соответствии с ситуацией на до‐
роге.
Система подготовки к
торможению
В случае быстрого сближения и
возможного столкновения с движу‐
щимся впереди транспортным
средством система подготовки к
торможению создает предвари‐
тельное давление в тормозных
контурах. Это помогает сократить
время реакции системы при после‐ дующем торможении (автоматиче‐
ском или путем нажатия педали).
В результате такой подготовки тор‐
можение осуществляется быстрее.
Система автоматического
аварийного торможения
После подготовки к торможению и
непосредственно перед столкнове‐ нием данная система автоматиче‐
ски задействует тормозные меха‐
низмы с ограниченным усилием,
снижая скорость, при которой про‐
изойдет столкновение.
При движении со скоростью менее
18 км/ч система может автомати‐
чески задействовать тормозные
механизмы до полной остановки.

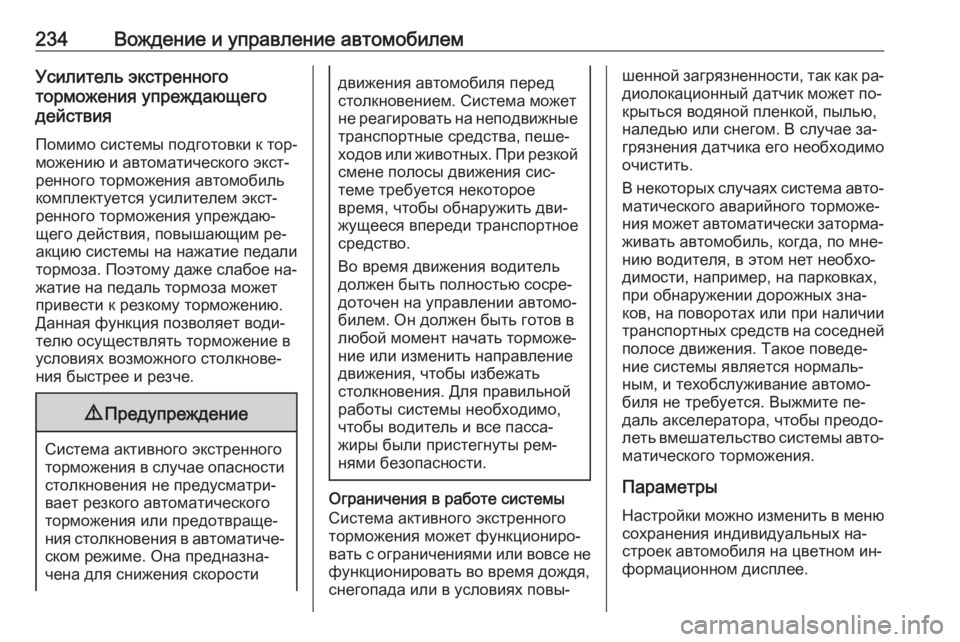

234Вождение и управление автомобилемУсилитель экстренного
торможения упреждающего
действия
Помимо системы подготовки к тор‐
можению и автоматического экст‐
ренного торможения автомобиль
комплектуется усилителем экст‐
ренного торможения упреждаю‐
щего действия, повышающим ре‐
акцию системы на нажатие педали
тормоза. Поэтому даже слабое на‐
жатие на педаль тормоза может
привести к резкому торможению. Данная функция позволяет води‐телю осуществлять торможение в
условиях возможного столкнове‐
ния быстрее и резче.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает резкого автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она предназна‐
чена для снижения скорости
движения автомобиля перед
столкновением. Система может
не реагировать на неподвижные транспортные средства, пеше‐
ходов или животных. При резкой
смене полосы движения сис‐
теме требуется некоторое
время, чтобы обнаружить дви‐
жущееся впереди транспортное
средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,
чтобы водитель и все пасса‐
жиры были пристегнуты рем‐
нями безопасности.
Ограничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или вовсе не
функционировать во время дождя,
снегопада или в условиях повы‐
шенной загрязненности, так как ра‐
диолокационный датчик может по‐
крыться водяной пленкой, пылью,
наледью или снегом. В случае за‐
грязнения датчика его необходимо очистить.
В некоторых случаях система авто‐ матического аварийного торможе‐
ния может автоматически заторма‐
живать автомобиль, когда, по мне‐
нию водителя, в этом нет необхо‐
димости, например, на парковках,
при обнаружении дорожных зна‐
ков, на поворотах или при наличии
транспортных средств на соседней полосе движения. Такое поведе‐
ние системы является нормаль‐
ным, и техобслуживание автомо‐
биля не требуется. Выжмите пе‐
даль акселератора, чтобы преодо‐
леть вмешательство системы авто‐
матического торможения.
Параметры Настройки можно изменить в меню
сохранения индивидуальных на‐
строек автомобиля на цветном ин‐
формационном дисплее.

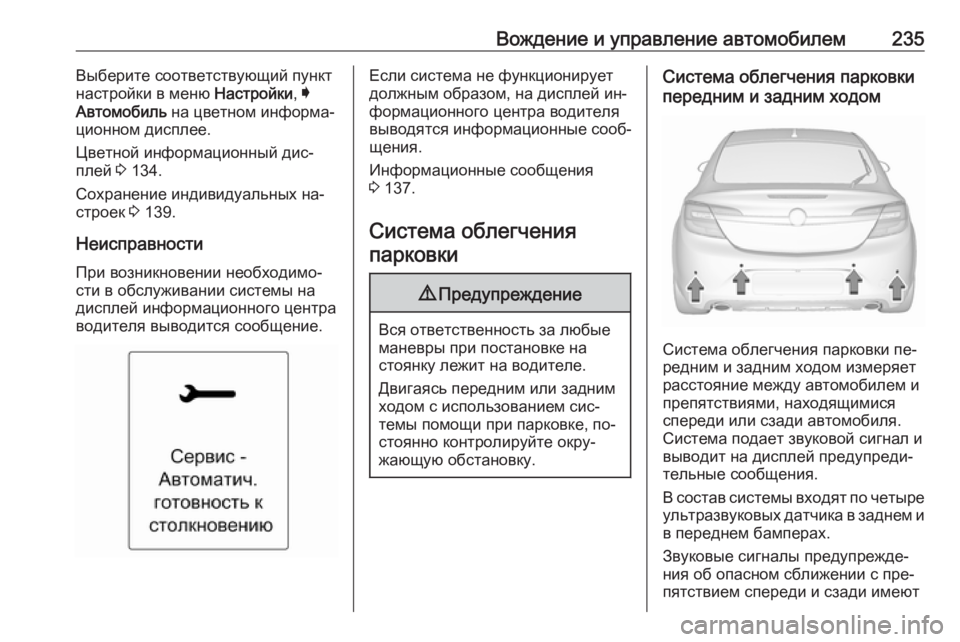

Вождение и управление автомобилем235Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐
строек 3 139.
Неисправности При возникновении необходимо‐
сти в обслуживании системы на
дисплей информационного центра
водителя выводится сообщение.Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 137.
Система облегчения парковки9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием сис‐
темы помощи при парковке, по‐
стоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом
Система облегчения парковки пе‐
редним и задним ходом измеряет расстояние между автомобилем и
препятствиями, находящимися
спереди или сзади автомобиля.
Система подает звуковой сигнал и
выводит на дисплей предупреди‐
тельные сообщения.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют

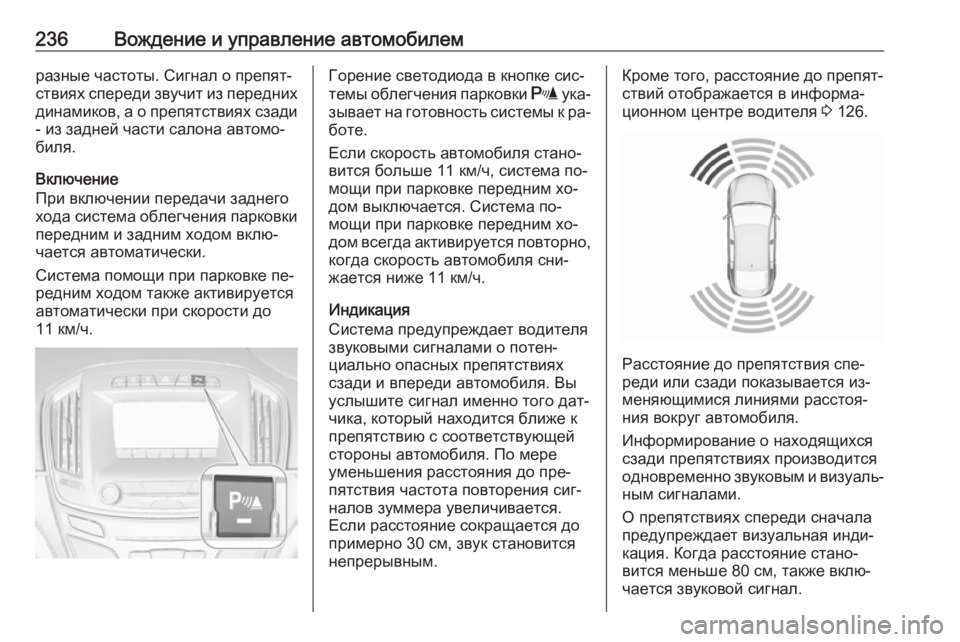

236Вождение и управление автомобилемразные частоты. Сигнал о препят‐ствиях спереди звучит из передних
динамиков, а о препятствиях сзади
- из задней части салона автомо‐
биля.
Включение
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Cистема помощи при парковке пе‐
редним ходом также активируется
автоматически при скорости до
11 км/ч.Горение светодиода в кнопке сис‐
темы облегчения парковки r ука‐
зывает на готовность системы к ра‐ боте.
Если скорость автомобиля стано‐
вится больше 11 км/ч, система по‐
мощи при парковке передним хо‐
дом выключается. Система по‐
мощи при парковке передним хо‐
дом всегда активируется повторно,
когда скорость автомобиля сни‐
жается ниже 11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля. Вы услышите сигнал именно того дат‐
чика, который находится ближе к
препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.Кроме того, расстояние до препят‐
ствий отображается в информа‐
ционном центре водителя 3 126.
Расстояние до препятствия спе‐
реди или сзади показывается из‐
меняющимися линиями расстоя‐
ния вокруг автомобиля.
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.

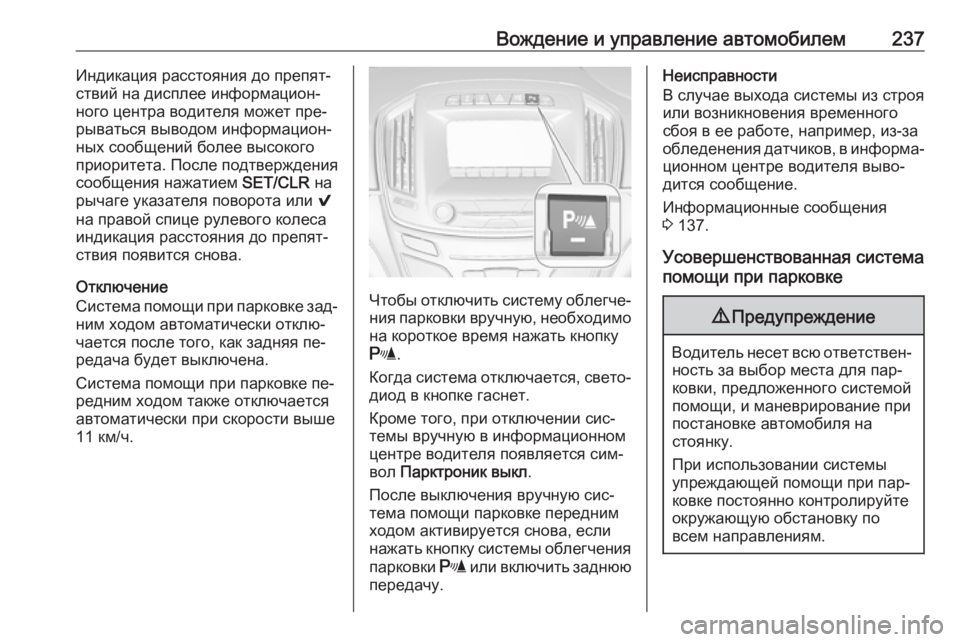

Вождение и управление автомобилем237Индикация расстояния до препят‐
ствий на дисплее информацион‐
ного центра водителя может пре‐
рываться выводом информацион‐
ных сообщений более высокого
приоритета. После подтверждения
сообщения нажатием SET/CLR на
рычаге указателя поворота или 9
на правой спице рулевого колеса
индикация расстояния до препят‐
ствия появится снова.
Отключение
Система помощи при парковке зад‐
ним ходом автоматически отклю‐
чается после того, как задняя пе‐
редача будет выключена.
Система помощи при парковке пе‐
редним ходом также отключается
автоматически при скорости выше
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо на короткое время нажать кнопку
r .
Когда система отключается, свето‐
диод в кнопке гаснет.
Кроме того, при отключении сис‐
темы вручную в информационном
центре водителя появляется сим‐
вол Парктроник выкл .
После выключения вручную сис‐
тема помощи парковке передним
ходом активируется снова, если
нажать кнопку системы облегчения
парковки r или включить заднюю
передачу.
Неисправности
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе, например, из-за
обледенения датчиков, в информа‐ ционном центре водителя выво‐
дится сообщение.
Информационные сообщения
3 137.
Усовершенствованная система
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для пар‐
ковки, предложенного системой
помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при пар‐
ковке постоянно контролируйте
окружающую обстановку по
всем направлениям.

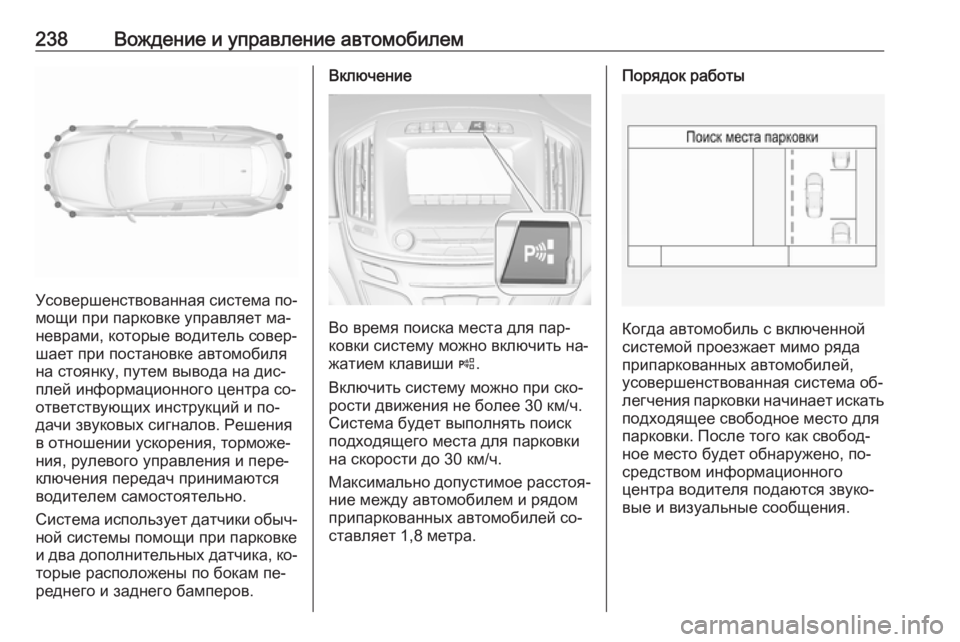

238Вождение и управление автомобилем
Усовершенствованная система по‐мощи при парковке управляет ма‐
неврами, которые водитель совер‐
шает при постановке автомобиля
на стоянку, путем вывода на дис‐
плей информационного центра со‐
ответствующих инструкций и по‐
дачи звуковых сигналов. Решения
в отношении ускорения, торможе‐
ния, рулевого управления и пере‐
ключения передач принимаются
водителем самостоятельно.
Система использует датчики обыч‐
ной системы помощи при парковке
и два дополнительных датчика, ко‐
торые расположены по бокам пе‐
реднего и заднего бамперов.
Включение
Во время поиска места для пар‐
ковки систему можно включить на‐
жатием клавиши (.
Включить систему можно при ско‐ рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐ ставляет 1,8 метра.
Порядок работы
Когда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
усовершенствованная система об‐
легчения парковки начинает искать
подходящее свободное место для
парковки. После того как свобод‐
ное место будет обнаружено, по‐
средством информационного
центра водителя подаются звуко‐
вые и визуальные сообщения.
