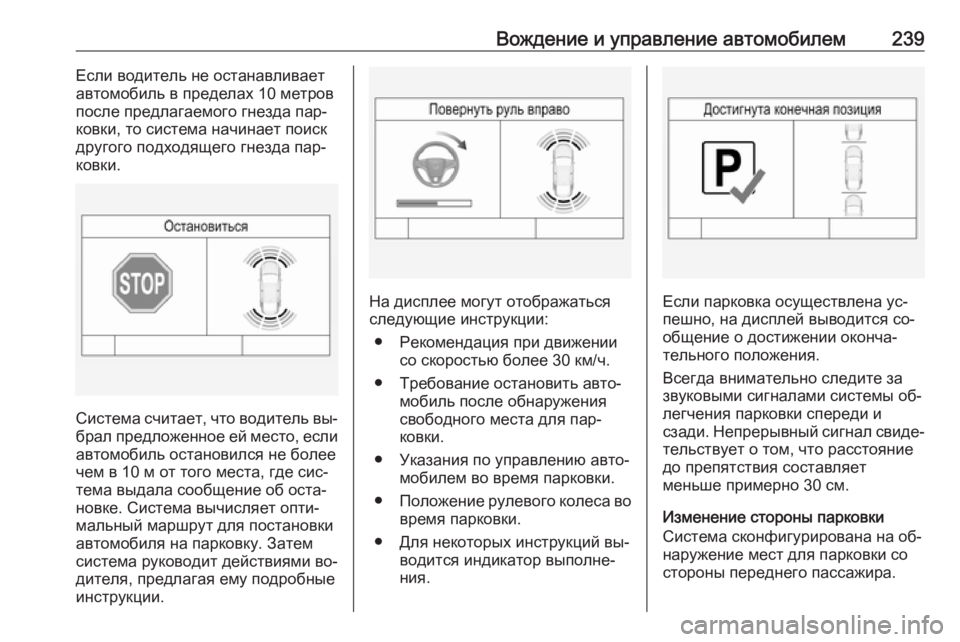

Вождение и управление автомобилем239Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐
дителя, предлагая ему подробные
инструкции.
На дисплее могут отображаться
следующие инструкции:
● Рекомендация при движении со скоростью более 30 км/ч.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для пар‐ ковки.
● Указания по управлению авто‐ мобилем во время парковки.
● Положение рулевого колеса во
время парковки.
● Для некоторых инструкций вы‐ водится индикатор выполне‐
ния.Если парковка осуществлена ус‐
пешно, на дисплей выводится со‐
общение о достижении оконча‐ тельного положения.
Всегда внимательно следите за
звуковыми сигналами системы об‐
легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐
тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Изменение стороны парковки
Система сконфигурирована на об‐
наружение мест для парковки со
стороны переднего пассажира.

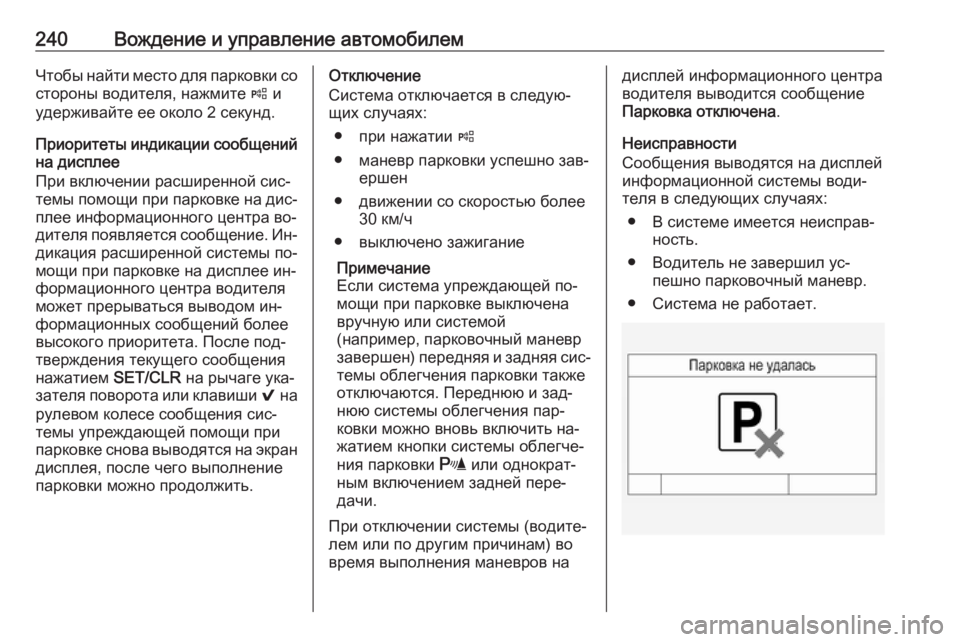

240Вождение и управление автомобилемЧтобы найти место для парковки со
стороны водителя, нажмите ( и
удерживайте ее около 2 секунд.
Приоритеты индикации сообщений на дисплее
При включении расширенной сис‐
темы помощи при парковке на дис‐
плее информационного центра во‐
дителя появляется сообщение. Ин‐ дикация расширенной системы по‐
мощи при парковке на дисплее ин‐
формационного центра водителя
может прерываться выводом ин‐
формационных сообщений более
высокого приоритета. После под‐
тверждения текущего сообщения
нажатием SET/CLR на рычаге ука‐
зателя поворота или клавиши 9 на
рулевом колесе сообщения сис‐
темы упреждающей помощи при
парковке снова выводятся на экран
дисплея, после чего выполнение
парковки можно продолжить.Отключение
Система отключается в следую‐
щих случаях:
● при нажатии (
● маневр парковки успешно зав‐ ершен
● движении со скоростью более 30 км/ч
● выключено зажигание
Примечание
Если система упреждающей по‐
мощи при парковке выключена
вручную или системой
(например, парковочный маневр
завершен) передняя и задняя сис‐ темы облегчения парковки также
отключаются. Переднюю и зад‐
нюю системы облегчения пар‐
ковки можно вновь включить на‐
жатием кнопки системы облегче‐
ния парковки r или однократ‐
ным включением задней пере‐
дачи.
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров надисплей информационного центра
водителя выводится сообщение
Парковка отключена .
Неисправности
Сообщения выводятся на дисплей
информационной системы води‐
теля в следующих случаях:
● В системе имеется неисправ‐ ность.
● Водитель не завершил ус‐ пешно парковочный маневр.
● Система не работает.

Вождение и управление автомобилем241Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐
ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите (,
чтобы включить систему и найти
новое свободное место для пар‐
ковки.
Общие замечания об
использовании системы
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.
Особые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Систему помощи при парковке
можно активировать и деактиви‐
ровать, меняя настройки на бор‐
товом информационном дисплее.
Индивидуальная настройка авто‐
мобиля 3 139.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство. Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐ ковки.

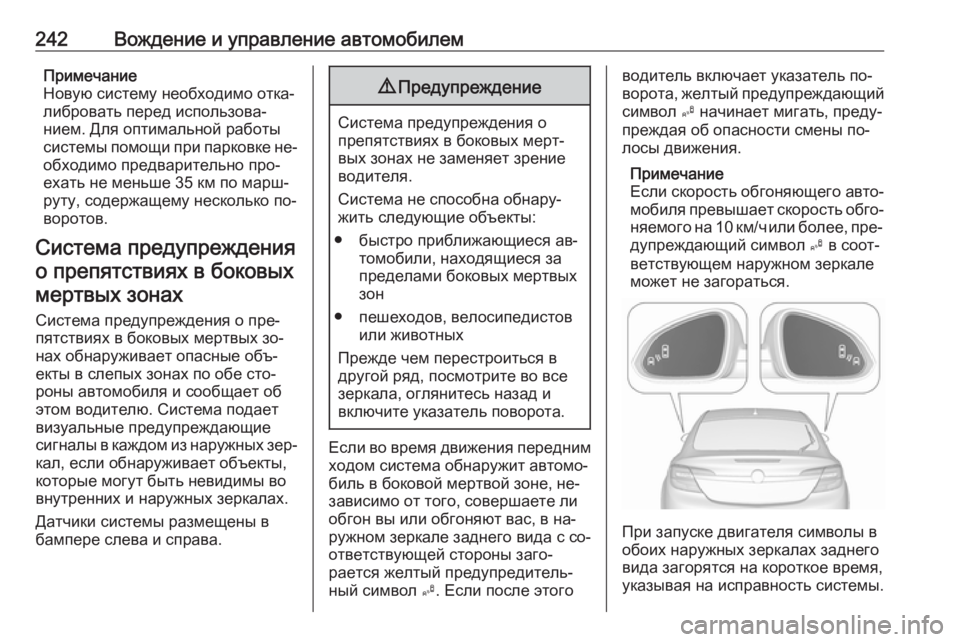

242Вождение и управление автомобилемПримечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы
системы помощи при парковке не‐ обходимо предварительно про‐
ехать не меньше 35 км по марш‐
руту, содержащему несколько по‐
воротов.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, не‐
зависимо от того, совершаете ли
обгон вы или обгоняют вас, в на‐
ружном зеркале заднего вида с со‐
ответствующей стороны заго‐
рается желтый предупредитель‐
ный символ B. Если после этого
водитель включает указатель по‐
ворота, желтый предупреждающий символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале
может не загораться.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.

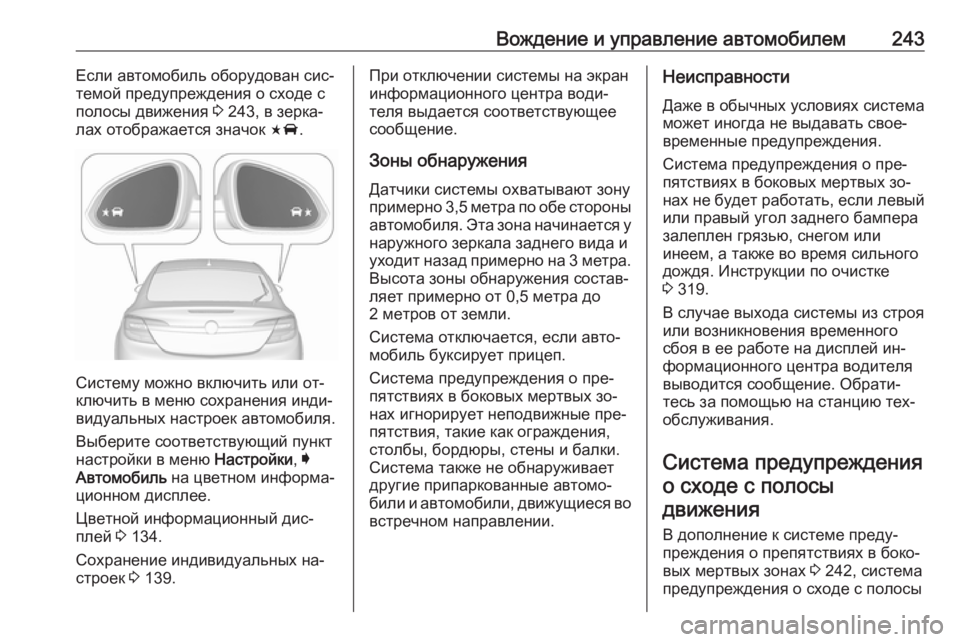

Вождение и управление автомобилем243Если автомобиль оборудован сис‐
темой предупреждения о сходе с
полосы движения 3 243, в зерка‐
лах отображается значок F.
Систему можно включить или от‐
ключить в меню сохранения инди‐
видуальных настроек автомобиля.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐
строек 3 139.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3,5 метра по обе стороны автомобиля. Эта зона начинается унаружного зеркала заднего вида и
уходит назад примерно на 3 метра.
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.Неисправности
Даже в обычных условиях система может иногда не выдавать свое‐
временные предупреждения.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 319.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Система предупрежденияо сходе с полосы
движения
В дополнение к системе преду‐
преждения о препятствиях в боко‐
вых мертвых зонах 3 242, система
предупреждения о сходе с полосы

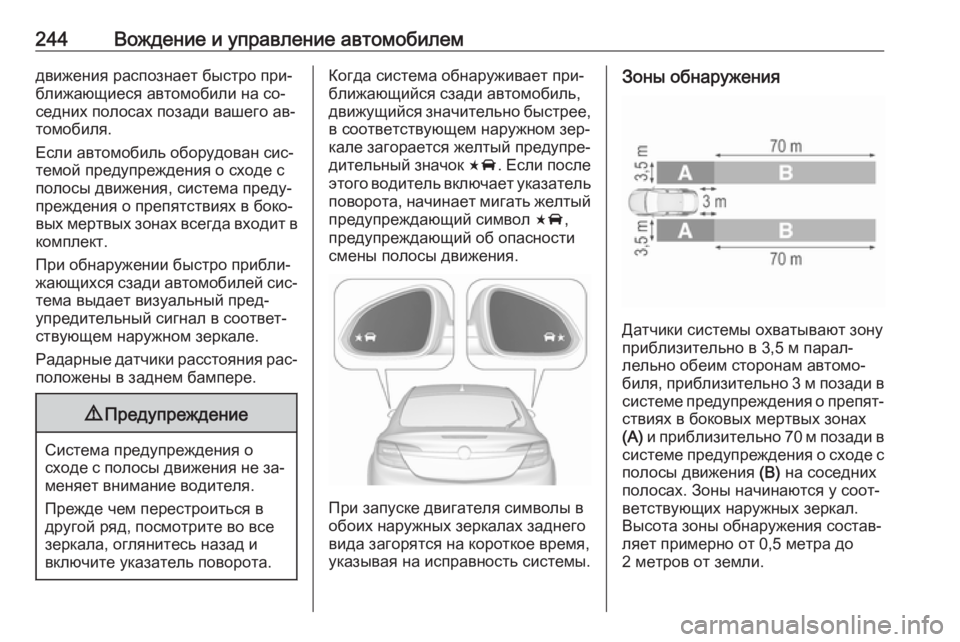

244Вождение и управление автомобилемдвижения распознает быстро при‐ближающиеся автомобили на со‐
седних полосах позади вашего ав‐
томобиля.
Если автомобиль оборудован сис‐ темой предупреждения о сходе с
полосы движения, система преду‐
преждения о препятствиях в боко‐
вых мертвых зонах всегда входит в
комплект.
При обнаружении быстро прибли‐
жающихся сзади автомобилей сис‐ тема выдает визуальный пред‐
упредительный сигнал в соответ‐
ствующем наружном зеркале.
Радарные датчики расстояния рас‐
положены в заднем бампере.9 Предупреждение
Система предупреждения о
сходе с полосы движения не за‐ меняет внимание водителя.
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Когда система обнаруживает при‐
ближающийся сзади автомобиль,
движущийся значительно быстрее,
в соответствующем наружном зер‐
кале загорается желтый предупре‐
дительный значок F. Если после
этого водитель включает указатель поворота, начинает мигать желтый
предупреждающий символ F,
предупреждающий об опасности
смены полосы движения.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.
Зоны обнаружения
Датчики системы охватывают зону
приблизительно в 3,5 м парал‐
лельно обеим сторонам автомо‐
биля, приблизительно 3 м позади в системе предупреждения о препят‐
ствиях в боковых мертвых зонах
(A) и приблизительно 70 м позади в
системе предупреждения о сходе с полосы движения (B) на соседних
полосах. Зоны начинаются у соот‐
ветствующих наружных зеркал.
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.

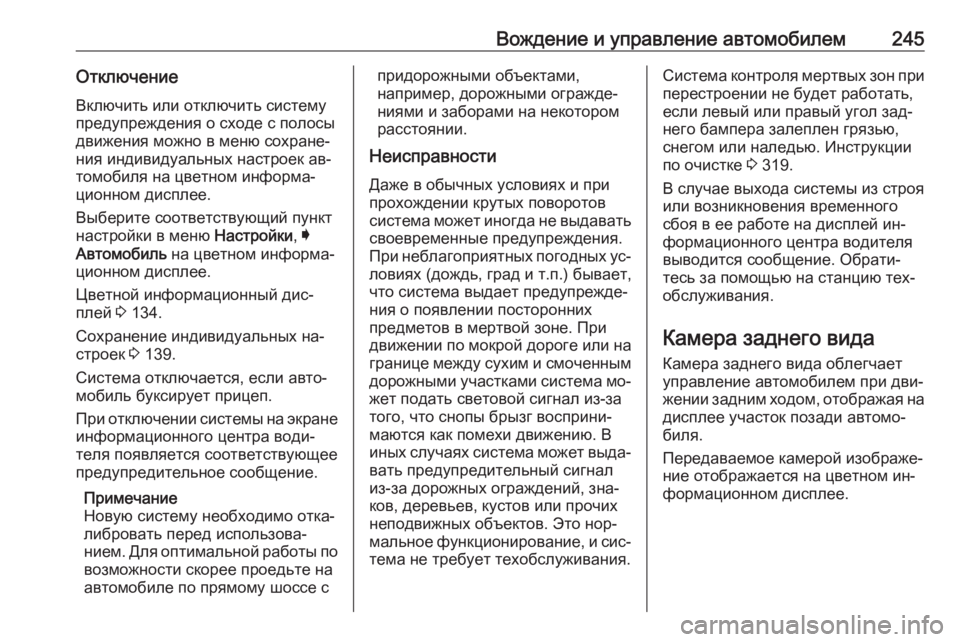

Вождение и управление автомобилем245ОтключениеВключить или отключить систему
предупреждения о сходе с полосы
движения можно в меню сохране‐
ния индивидуальных настроек ав‐
томобиля на цветном информа‐
ционном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐ строек 3 139.
Система отключается, если авто‐
мобиль буксирует прицеп.
При отключении системы на экране
информационного центра води‐
теля появляется соответствующее
предупредительное сообщение.
Примечание
Новую систему необходимо отка‐
либровать перед использова‐
нием. Для оптимальной работы по возможности скорее проедьте на
автомобиле по прямому шоссе спридорожными объектами,
например, дорожными огражде‐
ниями и заборами на некотором расстоянии.
Неисправности
Даже в обычных условиях и припрохождении крутых поворотов
система может иногда не выдавать
своевременные предупреждения.
При неблагоприятных погодных ус‐ ловиях (дождь, град и т.п.) бывает,
что система выдает предупрежде‐
ния о появлении посторонних
предметов в мертвой зоне. При
движении по мокрой дороге или на
границе между сухим и смоченным
дорожными участками система мо‐
жет подать световой сигнал из-за
того, что снопы брызг восприни‐
маются как помехи движению. В
иных случаях система может выда‐ вать предупредительный сигнал
из-за дорожных ограждений, зна‐
ков, деревьев, кустов или прочих
неподвижных объектов. Это нор‐
мальное функционирование, и сис‐ тема не требует техобслуживания.Система контроля мертвых зон при
перестроении не будет работать,
если левый или правый угол зад‐
него бампера залеплен грязью,
снегом или наледью. Инструкции
по очистке 3 319.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок позади автомо‐
биля.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.

246Вождение и управление автомобилем9Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена между фона‐
рями подсветки номерного знака и
имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.

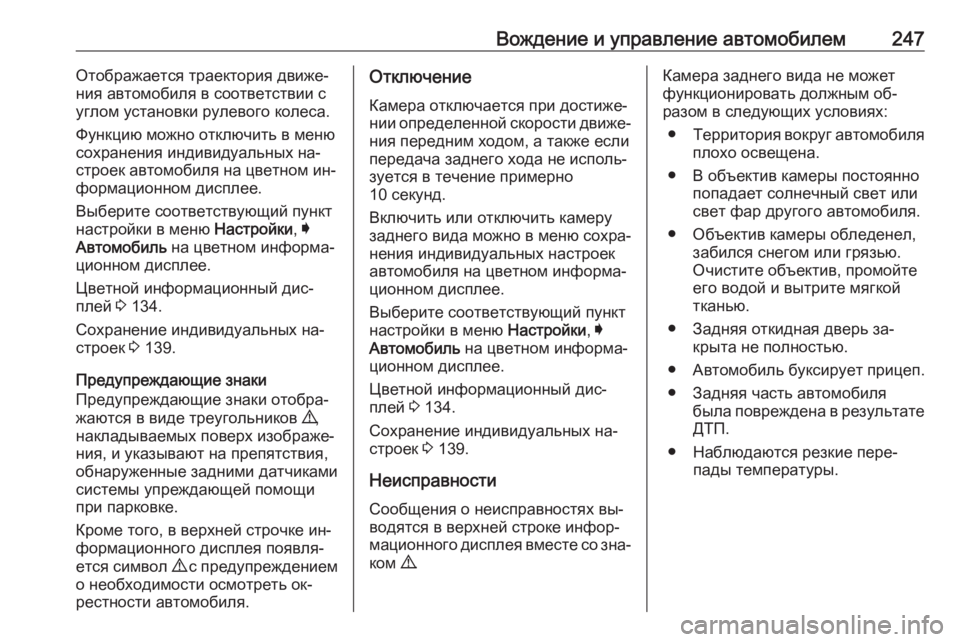

Вождение и управление автомобилем247Отображается траектория движе‐
ния автомобиля в соответствии с углом установки рулевого колеса.
Функцию можно отключить в меню
сохранения индивидуальных на‐
строек автомобиля на цветном ин‐
формационном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐
строек 3 139.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Кроме того, в верхней строчке ин‐
формационного дисплея появля‐
ется символ 9 с предупреждением
о необходимости осмотреть ок‐
рестности автомобиля.Отключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Включить или отключить камеру
заднего вида можно в меню сохра‐
нения индивидуальных настроек
автомобиля на цветном информа‐
ционном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐
строек 3 139.
Неисправности Сообщения о неисправностях вы‐водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Задняя откидная дверь за‐ крыта не полностью.
● Автомобиль буксирует прицеп.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.

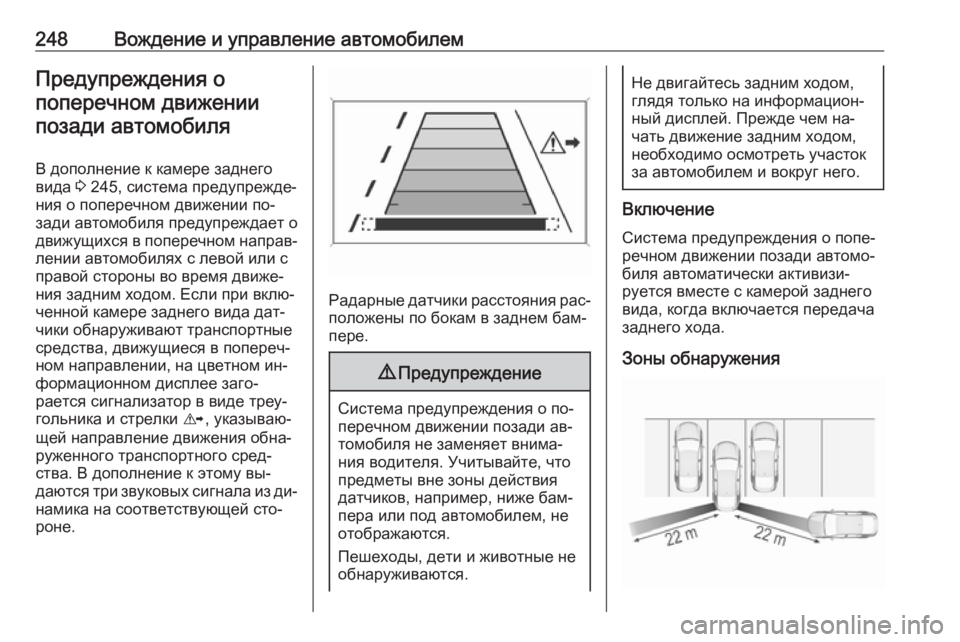

248Вождение и управление автомобилемПредупреждения опоперечном движениипозади автомобиля
В дополнение к камере заднего
вида 3 245, система предупрежде‐
ния о поперечном движении по‐
зади автомобиля предупреждает о
движущихся в поперечном направ‐
лении автомобилях с левой или с
правой стороны во время движе‐
ния задним ходом. Если при вклю‐
ченной камере заднего вида дат‐
чики обнаруживают транспортные
средства, движущиеся в попереч‐
ном направлении, на цветном ин‐
формационном дисплее заго‐
рается сигнализатор в виде треу‐
гольника и стрелки K, указываю‐
щей направление движения обна‐
руженного транспортного сред‐
ства. В дополнение к этому вы‐
даются три звуковых сигнала из ди‐
намика на соответствующей сто‐
роне.
Радарные датчики расстояния рас‐
положены по бокам в заднем бам‐
пере.
9 Предупреждение
Система предупреждения о по‐
перечном движении позади ав‐ томобиля не заменяет внима‐ния водителя. Учитывайте, что
предметы вне зоны действия
датчиков, например, ниже бам‐ пера или под автомобилем, не
отображаются.
Пешеходы, дети и животные не
обнаруживаются.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть участок
за автомобилем и вокруг него.
Включение
Система предупреждения о попе‐
речном движении позади автомо‐
биля автоматически активизи‐
руется вместе с камерой заднего
вида, когда включается передача
заднего хода.
Зоны обнаружения
