OPEL INSIGNIA 2016.5 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 377, PDF Size: 9.47 MB
Page 31 of 377
Ключи, двери и окна29Система запирается, если про‐
изошло какое-либо из следующих
событий:
● Прошло более 5 секунд после отпирания.
● Кнопка на наружной ручке была нажата дважды в течение5 секунд.
● Была открыта одна из дверей, а после этого были закрыты
все двери.
Если дверь водителя не закрыта полностью или электронный ключ
остается в автомобиле, а зажига‐
ние не выключено, запирание не
разрешается, и будет выдан трех‐
кратный предупредительный зву‐
ковой сигнал.
Если в автомобиле было два или более электронных ключей, и за‐ жигание уже включалось, двери бу‐ дут заперты, даже если из салона
вынесен лишь один электронный
ключ.Отпирание замка и открывание
задней торцевой откидной двери
Багажник и остальные двери
можно отпереть, нажав кнопку под
накладкой на двери багажника при
наличии электронного ключа в зоне
действия.
Пассивное запирание
См. "Автоматическое запирание"
3 30.
Подтверждение
Срабатывание системы централь‐ ного замка подтверждается мига‐
нием аварийной световой сигнали‐ зации.
Кнопки центрального замка
Запирают или отпирают все двери, багажник и топливозаправочный
лючок из салона автомобиля по‐
средством выключателя на панели двери водителя.
Для запирания нажмите e.
Для отпирания нажмите c.
Page 32 of 377
30Ключи, двери и окнаНеисправность пульта
дистанционного управления
или системы управления
электронным ключом
Отпирание вручную
Разблокируйте дверь водителя
вручную, повернув ключ в замке.
Чтобы отпереть замки всех дверей, багажника и откидной крышки за‐
правочной горловины топливного
бака, следует включить зажигание
и нажать кнопку центрального
замка c. При включении зажигания
противоугонная система выклю‐
чается.
Запирание вручную
Заприте дверь водителя вручную,
повернув ключ в замке.
Неисправность центрального
замка
Отпирание вручную
Разблокируйте дверь водителя вручную, повернув ключ в замке.
Другие двери можно открыть с по‐
мощью внутренних ручек. Для
этого ручку необходимо потянуть
дважды. Багажное отделение и
крышка горловины топливного
бака не могут быть открыты. Для
отключения противоугонной сис‐
темы включите зажигание 3 38.
Запирание вручную
Утопите кнопки блокировки замков
всех дверей, кроме водительской.
Затем закройте дверь водителя и
заприте ее снаружи с помощью
ключа. Крышка горловины топлив‐
ного бака и задняя дверь не запи‐
раются.Автоматическое
запирание
Автоматическое запирание
после начала движения
Данная функция может быть скон‐ фигурирована таким образом,
чтобы автоматически блокировать
замки всех дверей, багажного от‐
деления и крышки заливной горло‐
вины топливного бака при дости‐
жении определенной скорости дви‐
жения автомобиля.
При остановке после движения ав‐ томобиль будет отперт автомати‐
чески, как только будет извлечен
ключ из замка зажигания, или сис‐
темой управления электронным
ключом при выключении зажига‐
ния.
Включить или отключить функцию автоматического запирания можно
в меню Настройки , I Автомобиль
на цветном информационном дис‐
плее.
Цветной информационный дис‐
плей 3 134.
Page 33 of 377
Ключи, двери и окна31Сохранение индивидуальных на‐
строек 3 139.
Настройки можно сохранить для
используемого пульта дистанцион‐
ного управления или электронного
ключа 3 25.
Автоматическая повторная
блокировка замков после
разблокировки
Данная функция может быть скон‐фигурирована таким образом,
чтобы спустя некоторое время
после отпирания замков дверей с
помощью брелока дистанционного
управления или электронного
ключа замки всех дверей, багаж‐
ного отделения и крышки заливной
горловины топливного бака запи‐
рались автоматически, если за это время не была открыта ни одна из
дверей.
Включить или отключить функцию
автоматического повторного запи‐
рания можно в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Цветной информационный дис‐
плей 3 134.Сохранение индивидуальных на‐
строек 3 139.
Настройки можно сохранить для
используемого пульта дистанцион‐
ного управления или электронного
ключа 3 25.
Пассивное запирание
На автомобилях с системой управ‐
ления электронным ключом эта
функция запирает автомобиль ав‐
томатически через несколько се‐
кунд, если электронный ключ был
ранее распознан внутри автомо‐
биля, затем все двери были за‐
крыты, и электронный ключ не ос‐
тался в салоне.
Если электронный ключ остается в
автомобиле или не выключено за‐
жигание, пассивное запирание не
будет разрешено, и будет выдан
трехкратный предупредительный
звуковой сигнал.
Если в автомобиле было два или
более электронных ключей, и за‐
жигание уже включалось, эта функ‐
ция запрет автомобиль, если из са‐
лона вынесен лишь один электрон‐
ный ключ.Пассивное запирание можно от‐
ключить, удерживая c в нажатом
состоянии в течение нескольких
секунд при одной открытой двери.
Оно остается отключенным до тех
пор, пока не будет нажата кнопка
e или включено зажигание.
Включить или отключить функцию
пассивного запирания можно в
меню Настройки , I Автомобиль на
цветном информационном дис‐ плее.
Цветной информационный дис‐
плей 3 134.
Сохранение индивидуальных на‐
строек 3 139.
Настройки можно сохранить для
используемого пульта дистанцион‐
ного управления или электронного
ключа 3 25.
Page 34 of 377
32Ключи, двери и окнаБлокировка замков отдетей9 Предупреждение
Используйте замки системы
безопасности детей, если на
заднем сиденье находится ре‐
бенок.
Ключом или подходящей отверт‐
кой поверните кнопку блокировки
замка задней двери в горизонталь‐ ное положение. Дверь открыть из‐
нутри будет невозможно. Для от‐
ключения следует повернуть замок
обеспечения безопасности детей в
вертикальное положение.Двери
Багажное отделение Задняя дверь
Открывание
5-дверный хэтчбэк, Sports Tourer,
Country Tourer
После отпирания замков дверей
нажмите кнопку под накладкой
двери багажника и откройте эту
дверь вручную.
4-дверный седан
Page 35 of 377
Ключи, двери и окна33
Нажмите x на радиобрелоке
дистанционного управления,
чтобы открыть дверь багажника ав‐
томатически, или нажмите кнопку
под накладкой двери багажника
после отпирания.
Центральный замок 3 26.
Закрывание
Используйте внутреннюю ручку.
Не следует тянуть за кнопку под
молдингом при закрывании, по‐
скольку после этого вновь будет от‐
крыт замок задней торцевой откид‐ ной двери.
Центральный замок 3 26.
Задняя дверь с
электроприводом9 Предупреждение
Будьте внимательны при ис‐
пользовании задней двери с
электроприводом. При их ра‐
боте возможно травмирование,
особенно детей.
Внимательно следите за пере‐
мещением задней двери во
время ее работы. Убедитесь в
том, что в результате работы
задней двери в ней не будут за‐
жаты какие-либо объекты, а
также в том, что на ее пути не
возникнет препятствий.
Для управления задней дверью с
электроприводом используются:
● x на радиобрелоке дистан‐
ционного управления.
● Выключатель G в панели во‐
дительской двери.
● Сенсорный выключатель и G в задней откидной двери.
Page 36 of 377

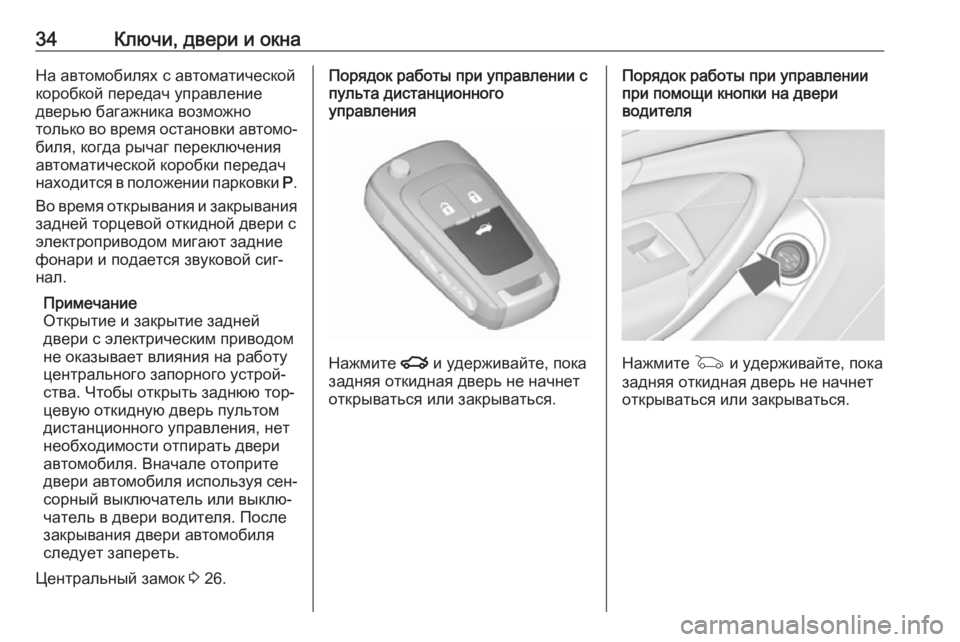

34Ключи, двери и окнаНа автомобилях с автоматической
коробкой передач управление
дверью багажника возможно
только во время остановки автомо‐ биля, когда рычаг переключения
автоматической коробки передач
находится в положении парковки P.
Во время открывания и закрывания
задней торцевой откидной двери с
электроприводом мигают задние
фонари и подается звуковой сиг‐
нал.
Примечание
Открытие и закрытие задней
двери с электрическим приводом
не оказывает влияния на работу
центрального запорного устрой‐
ства. Чтобы открыть заднюю тор‐
цевую откидную дверь пультом
дистанционного управления, нет
необходимости отпирать двери
автомобиля. Вначале отоприте
двери автомобиля используя сен‐
сорный выключатель или выклю‐
чатель в двери водителя. После
закрывания двери автомобиля
следует запереть.
Центральный замок 3 26.Порядок работы при управлении с
пульта дистанционного
управления
Нажмите x и удерживайте, пока
задняя откидная дверь не начнет
открываться или закрываться.
Порядок работы при управлении при помощи кнопки на двери
водителя
Нажмите G и удерживайте, пока
задняя откидная дверь не начнет
открываться или закрываться.
Page 37 of 377
Ключи, двери и окна35Порядок работы при управлении
при помощи переключателей на задней двери
Чтобы открыть дверь багажника,
нажимайте сенсорный выключа‐
тель под накладкой двери багаж‐
ника, пока дверь не начнет пере‐
мещаться.
Чтобы закрыть заднюю откидную
дверь, нажмите G на открытой
задней откидной двери и удержи‐
вайте, пока задняя откидная дверь не начнет перемещаться.
Останов или изменение
направления движения
При нажатии x на радиобрелоке
дистанционного управления или
G на задней откидной двери, или
же при нажатии сенсорного выклю‐
чателя во время перемещения зад‐ ней откидной двери дверь остано‐
вится в текущем положении. При
повторном нажатии на x или
G она начинает двигаться в об‐
ратную сторону.
Режимы работы
Задняя дверь с электроприводом может работать в одном из трех ре‐ жимов работы, управление кото‐
рыми осуществляется при помощи
переключателя на двери водителя.
Для того чтобы изменить режим ра‐
боты, измените положение пере‐
ключателя:
● Нормальный режим MAX: Зад‐
няя откидная дверь с электро‐
приводом открывается на пол‐ ную высоту.
Page 38 of 377
36Ключи, двери и окна● Промежуточный режим 3/4:
Задняя откидная дверь с элек‐
троприводом открывается не
на полную высоту, причем эту
высоту можно регулировать.
● Режим Off: Заднюю откидную
дверь можно открыть или за‐
крыть только вручную.
Регулировка высоты открытия
задней подъемной двери в
промежуточном режиме работы
1. Установите переключатель ре‐ жима работы в положение 3/4.
2. Откройте заднюю дверь при по‐
мощи любого из переключате‐
лей.
3. Повторным нажатием на пере‐ ключатель остановите движе‐
ние двери на нужной высоте.
При необходимости вручную
переместите остановленную
заднюю торцевую откидную
дверь в требуемое положение.
4. Нажмите и в течение 3 секунд удерживайте нажатой кнопку,
расположенную на внутренней
стороне открытой задней
двери.
Примечание
Регулировку высоты открытия
следует программировать на
уровне земли.
Звук гонга указывает на новую на‐
стройку, а наружные задние фо‐
нари будут мигать, если дверь ба‐
гажника находится ниже угла от‐
крывания 30°.
Теперь, при установке переключа‐
теля на двери водителя в положе‐
ние, соответствующее промежу‐
точному режиму работы 3/4, зад‐
няя дверь с электроприводом бу‐
дет открываться до вновь установ‐
ленной высоты.
Задняя откидная дверь удержи‐
вается открытой, только если она
была открыта не менее чем на ми‐
нимальную высоту (минимальный
угол открывания более 30°). Ниже
этой высоты нельзя запрограмми‐
ровать высоту открывания.
Защита от защемления
Если при открывании или закрыва‐ нии задней торцевой откидной
двери с электроприводом в ее
проем попадает мешающий пред‐
мет, направление движения двери
автоматически изменяется на про‐
тивоположное, и дверь совершает
в этом направлении небольшое пе‐
ремещение. Если во время одного
цикла открытия/закрытия происхо‐
дит столкновение с несколькими
Page 39 of 377
Ключи, двери и окна37препятствиями, защита от заще‐
мления отключается. В этом слу‐ чае необходимо открыть или за‐крыть заднюю дверь вручную.
На боковых краях задней торцевой
откидной двери с электроприводом имеются датчики защемления.
Если эти датчики определяют, что между дверью и кузовом имеются
препятствия, задняя дверь от‐
кроется и останется в таком поло‐
жении до поступления следующей
команды или закрытия вручную.
Функция обеспечения безопас‐
ности указывается предупреждаю‐
щим звуковым сигналом.
Для возобновления работы сис‐
темы в штатном режиме удалите
все препятствия на пути двери.
Если автомобиль оборудован
штатным тягово-сцепным устрой‐
ством, а жгут проводов прицепа
подключен к автомобилю, заднюю
откидную дверь с электроприво‐
дом можно открыть только с по‐
мощью сенсорного выключателя, а
закрыть – с помощью G в откры‐той задней откидной двери. Прове‐
рить, что в зоне движения отсут‐
ствуют какие-либо препятствия.
Советы по работе с дверью
багажного отделения9 Опасность
Не допускается движение с пол‐
ностью или частично открытой
задней дверью, например, при перевозке крупногабаритных
грузов, так как в этом случае в
салон могут попасть токсичные
отработавшие газы, не имею‐
щие цвета и запаха. Это может
привести к потере сознания и
даже к смерти.
Внимание
Прежде чем открывать заднюю
дверь багажного отделения,
убедитесь в отсутствии препят‐
ствий вверху, например гараж‐
ных ворот, которые могли бы по‐ вредить дверь при открывании.
Всегда проверяйте наличие
свободного пространства над
дверью багажного отделения и
позади нее.
Примечание
Задняя дверь с электроприводом: Если в подъемниках открытой
двери багажника падает давле‐
ние, дверь багажника слегка опу‐
скается и останавливается систе‐
мой. В последующем дверь ба‐
гажника будет открыта и закрыта
с помощью электропривода. Во
время этой процедуры будут ми‐
гать задние фонари и звучать
гонг. После закрытия управление
дверью багажника будет невоз‐
можно до тех пор, пока не будет
выполнено техобслуживание на
СТО.
Примечание
При низком заряде аккумулятор‐
ной батареи автомобиля работа
электропривода двери багажника
блокируется. В этом случае зад‐
няя откидная дверь не откры‐
вается и не закрывается даже
вручную.
Page 40 of 377
38Ключи, двери и окнаПримечание
При отключенном электропри‐
воде двери багажника и при от‐
пертых замках всех дверей дверь
багажника можно открывать и за‐
крывать только вручную. В этом
случае для закрывания двери ба‐
гажника вручную потребуется
значительно большее усилие.
Примечание
При низкой наружной темпера‐
туре бывает, что задняя откидная
дверь не открывается сама пол‐
ностью. В таком случае подни‐
мите заднюю откидную дверь
вручную и зафиксируйте в обы‐
чном крайнем положении.
Примечание
При установке на заднюю дверь
некоторых тяжелых приспособле‐
ний, она не может фиксироваться
в открытом положении.Защита автомобиля
Противоугонная система9 Предупреждение
Не включать, если в автомобиле
находятся люди! Отпирание из‐
нутри невозможно.
Система намертво запирает все двери. Все двери должны быть за‐
крыты, и электронный ключ не дол‐
жен оставаться в автомобиле. В
противном случае будет невоз‐
можно активизировать систему.
Если включалось зажигание, то
для запирания автомобиля нужно
один раз открыть и закрыть води‐
тельскую дверь.
При отпирании автомобиля выклю‐ чается механическое противоугон‐
ное устройство. Это невозможно
осуществить кнопкой центрального
замка в салоне.
Включение
Радиобрелок дистанционного
управления или электронный ключ:
нажмите дважды e в течение
5 секунд.
Противоугонная
сигнализация
Противоугонная сигнализация
встроена в противоугонную сис‐
тему и работает вместе с ней.
