Conduite et utilisation179
4.Dévisser le bouchon du goulot de
remplissage.
5. Ouvrir réservoir d'AdBlue. 6. Monter une extrémité du flexible sur réservoir et visser l'autre ex‐trémité sur le goulot de remplis‐
sage.
7. Lever réservoir jusqu'à ce qu'il soit vide.
8. Dévisser le flexible du goulot de remplissage.
9. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
Remarque
Mettre le réservoir d'AdBlue et le fle‐
xible au rebut conformément aux
exigences environnementales.
Échange d'AdBlue
Si le remplissage a été inférieur à
5 litres d'AdBlue au cours des
2 dernières années , le liquide restant
doit être changé, car la longévité de l'AdBlue est limitée. Prendre contact avec un atelier.Avertissement
La méconnaissance peut entraî‐
ner des dommages au niveau du
système de réduction catalytique
sélective.
Boîte automatique
La boîte automatique permet un pas‐
sage de vitesse automatique (mode
automatique) ou un passage de vi‐
tesse manuel (mode manuel).
Le changement de rapport manuel
est possible en mode manuel en ta‐
potant le levier sélecteur ou en tirant
sur les palettes du volant 3 181.
Affichage de la transmission
Le mode ou rapport sélectionné est
indiqué sur l'affichage de transmis‐
sion.

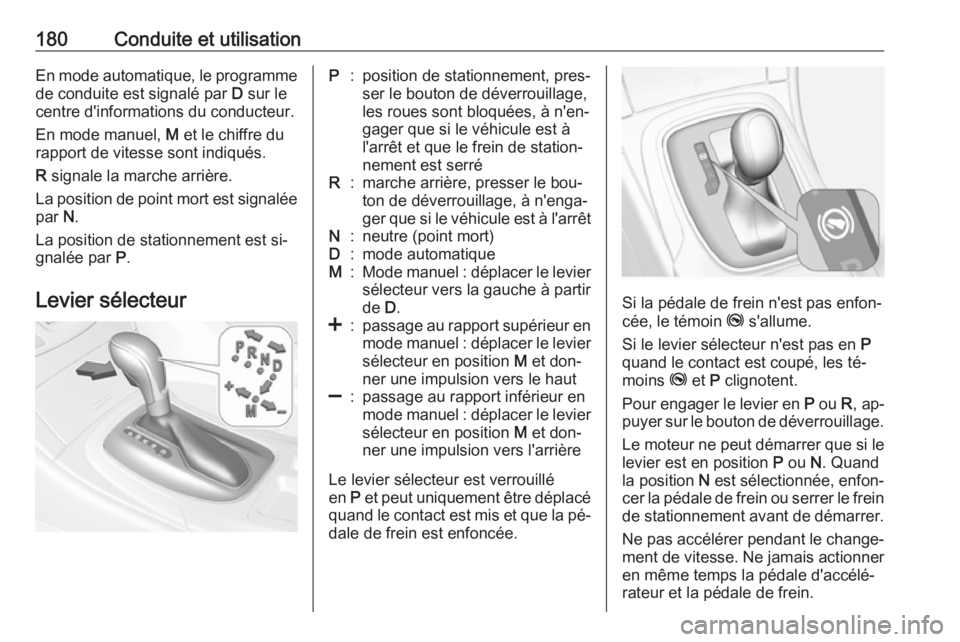

180Conduite et utilisationEn mode automatique, le programme
de conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
La position de point mort est signalée
par N.
La position de stationnement est si‐
gnalée par P.
Levier sélecteurP:position de stationnement, pres‐
ser le bouton de déverrouillage,
les roues sont bloquées, à n'en‐
gager que si le véhicule est à
l'arrêt et que le frein de station‐
nement est serréR:marche arrière, presser le bou‐
ton de déverrouillage, à n'enga‐
ger que si le véhicule est à l'arrêtN:neutre (point mort)D:mode automatiqueM:Mode manuel : déplacer le levier
sélecteur vers la gauche à partir
de D.<:passage au rapport supérieur en
mode manuel : déplacer le levier sélecteur en position M et don‐
ner une impulsion vers le haut]:passage au rapport inférieur en
mode manuel : déplacer le levier
sélecteur en position M et don‐
ner une impulsion vers l'arrière
Le levier sélecteur est verrouillé
en P et peut uniquement être déplacé
quand le contact est mis et que la pé‐ dale de frein est enfoncée.
Si la pédale de frein n'est pas enfon‐
cée, le témoin j s'allume.
Si le levier sélecteur n'est pas en P
quand le contact est coupé, les té‐
moins j et P clignotent.
Pour engager le levier en P ou R, ap‐
puyer sur le bouton de déverrouillage.
Le moteur ne peut démarrer que si lelevier est en position P ou N. Quand
la position N est sélectionnée, enfon‐
cer la pédale de frein ou serrer le frein de stationnement avant de démarrer.
Ne pas accélérer pendant le change‐ ment de vitesse. Ne jamais actionner
en même temps la pédale d'accélé‐
rateur et la pédale de frein.

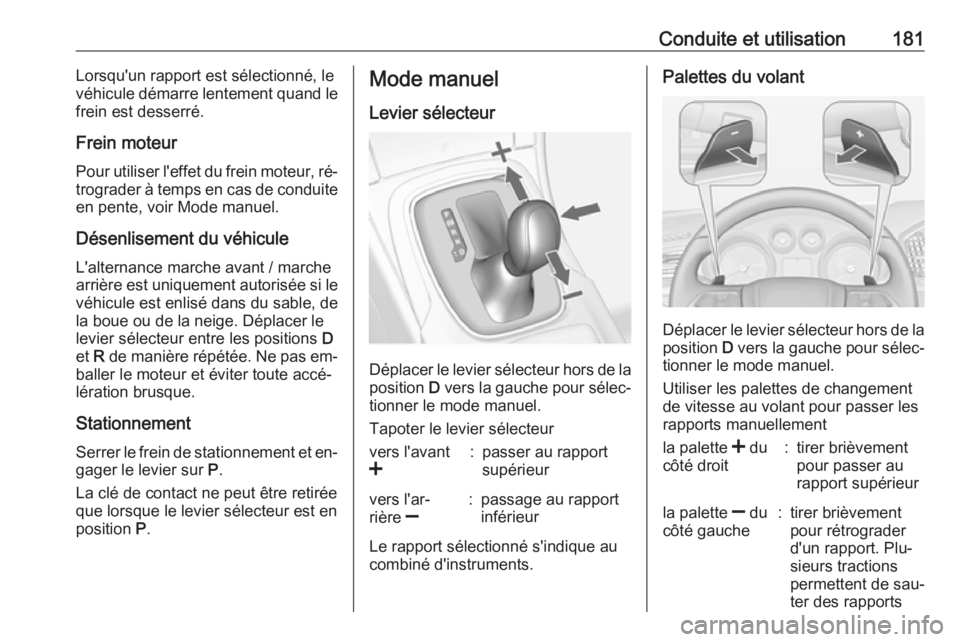

Conduite et utilisation181Lorsqu'un rapport est sélectionné, levéhicule démarre lentement quand le
frein est desserré.
Frein moteur
Pour utiliser l'effet du frein moteur, ré‐ trograder à temps en cas de conduite
en pente, voir Mode manuel.
Désenlisement du véhicule L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions D
et R de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.
Stationnement Serrer le frein de stationnement et en‐
gager le levier sur P.
La clé de contact ne peut être retirée
que lorsque le levier sélecteur est en
position P.Mode manuel
Levier sélecteur
Déplacer le levier sélecteur hors de la position D vers la gauche pour sélec‐
tionner le mode manuel.
Tapoter le levier sélecteur
vers l'avant
<:passer au rapport
supérieurvers l'ar‐
rière ]:passage au rapport
inférieur
Le rapport sélectionné s'indique au
combiné d'instruments.
Palettes du volant
Déplacer le levier sélecteur hors de la position D vers la gauche pour sélec‐
tionner le mode manuel.
Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement
la palette < du
côté droit:tirer brièvement
pour passer au
rapport supérieurla palette ] du
côté gauche:tirer brièvement
pour rétrograder
d'un rapport. Plu‐
sieurs tractions
permettent de sau‐
ter des rapports

182Conduite et utilisationLe rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de rapport manuel
par palette est également possible en
mode automatique D. À l'issue d'un
changement de rapport manuel, la
boîte passe en mode automatique D
après une durée déterminée.
Pour interrompre le mode manuel, ef‐
fectuer l'une des opérations suivan‐
tes :
● Appuyer sur la palette < pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le mo‐
teur tourne au ralenti, la boîte de vi‐
tesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une
durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au
volant.Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐
rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu. Ceci en‐traîne l'affichage d'un message sur le
centre d'informations du conducteur.
En mode manuel, la boîte de vitesses ne passe pas automatiquement à un
rapport supérieur à régime moteur
élevé.
Indication de rapport de vitesseLe symbole R surmontant un chiffre
est indiqué lorsqu'un changement de
rapport est recommandé pour des rai‐
sons d'économie de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Après un démarrage à froid, le programme de température de
service amène rapidement le ca‐talyseur à la température néces‐
saire en augmentant le régime
moteur.
● La fonction de passage automa‐ tique en position N met automa‐
tiquement la boîte de vitesses au point mort lorsque le véhicule est arrêté et qu'un rapport de marche
avant est engagé et que la pé‐
dale de frein est enfoncée.
● Lorsque le mode SPORT est en‐
gagé, le changement de vitesse
se fait à des régimes supérieurs
(sauf quand le régulateur de vi‐
tesse est enclenché). Mode
SPORT 3 191.
● Des programmes spéciaux adap‐
tent automatiquement les pointsde changement de vitesse en cas
de montées ou de descentes.
● Lors du démarrage dans des conditions de neige ou de verglas
ou sur toute autre surface glis‐
sante, le module de commande
de transmission électronique
choisit automatiquement la vi‐
tesse la plus élevée.

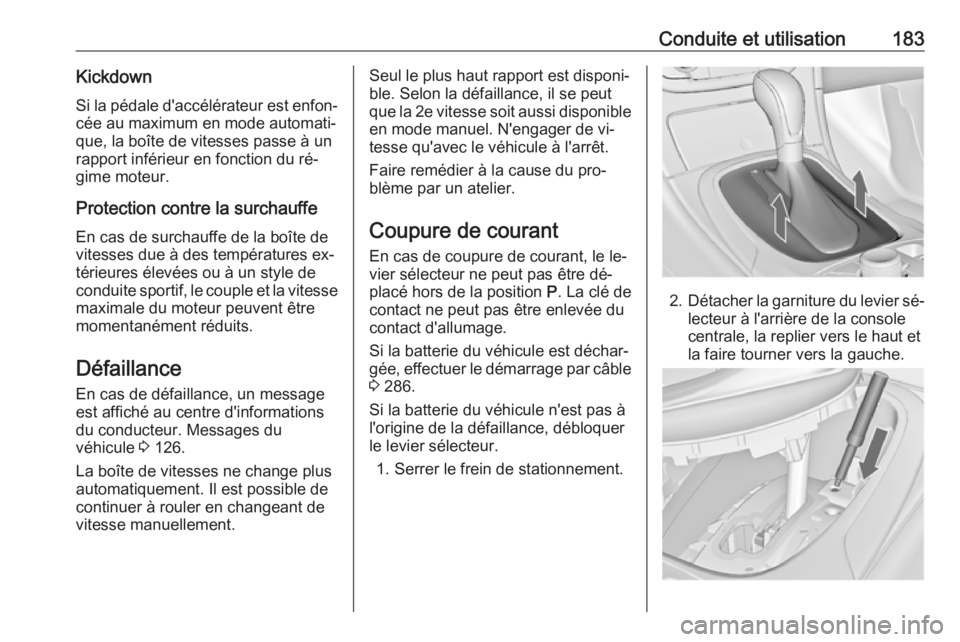

Conduite et utilisation183KickdownSi la pédale d'accélérateur est enfon‐
cée au maximum en mode automati‐
que, la boîte de vitesses passe à un
rapport inférieur en fonction du ré‐
gime moteur.
Protection contre la surchauffe En cas de surchauffe de la boîte de
vitesses due à des températures ex‐
térieures élevées ou à un style de
conduite sportif, le couple et la vitesse
maximale du moteur peuvent être
momentanément réduits.
Défaillance
En cas de défaillance, un message est affiché au centre d'informations
du conducteur. Messages du
véhicule 3 126.
La boîte de vitesses ne change plus automatiquement. Il est possible de
continuer à rouler en changeant de
vitesse manuellement.Seul le plus haut rapport est disponi‐
ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible en mode manuel. N'engager de vi‐
tesse qu'avec le véhicule à l'arrêt.
Faire remédier à la cause du pro‐
blème par un atelier.
Coupure de courant
En cas de coupure de courant, le le‐
vier sélecteur ne peut pas être dé‐
placé hors de la position P. La clé de
contact ne peut pas être enlevée du
contact d'allumage.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble
3 286.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Détacher la garniture du levier sé‐
lecteur à l'arrière de la console
centrale, la replier vers le haut et
la faire tourner vers la gauche.

184Conduite et utilisation3. Introduire l'outil spécial aussi loinque possible dans l'ouverture et
déplacer le levier sélecteur de la
position P ou N. Si le levier sélec‐
teur est à nouveau ramené en po‐ sition P ou N, il sera à nouveau
bloqué dans cette position. Faire
corriger la cause de la coupure de
courant par un atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.Boîte manuelle
Pour engager la marche arrière, en‐
foncer le bouton de déverrouillage se trouvant sur le levier avec le véhicule
à l'arrêt et engager le rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.
Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.
Indication de rapport de vitesse
3 112.
Système Stop/Start 3 171.

Conduite et utilisation185Systèmes
d'entraînement
Transmission intégrale
La transmission intégrale améliore la
stabilité et les caractéristiques de
conduite et aide à obtenir la meilleure tenue de route possible quelle que
soit l'état de la chaussée. Le système est toujours actif et ne peut pas être
désactivé.
Le couple est distribué en continu en‐
tre les roues de l'essieu avant et ar‐
rière, en fonction des conditions de conduite. En outre, le couple entre les roues arrière est distribué en fonctionde l'état de la chaussée.
Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés d'usure différents.
Si un message de service est affiché
dans le centre d'informations du con‐
ducteur, le système peut avoir des
fonctionnalités limitées (ou être tota‐
lement désactivé dans certains cas,c.-à-d. que le véhicule est unique‐
ment entraîné par les roues avant).
Prendre contact avec un atelier.
Remorquage du véhicule 3 288.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant,
le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 111.

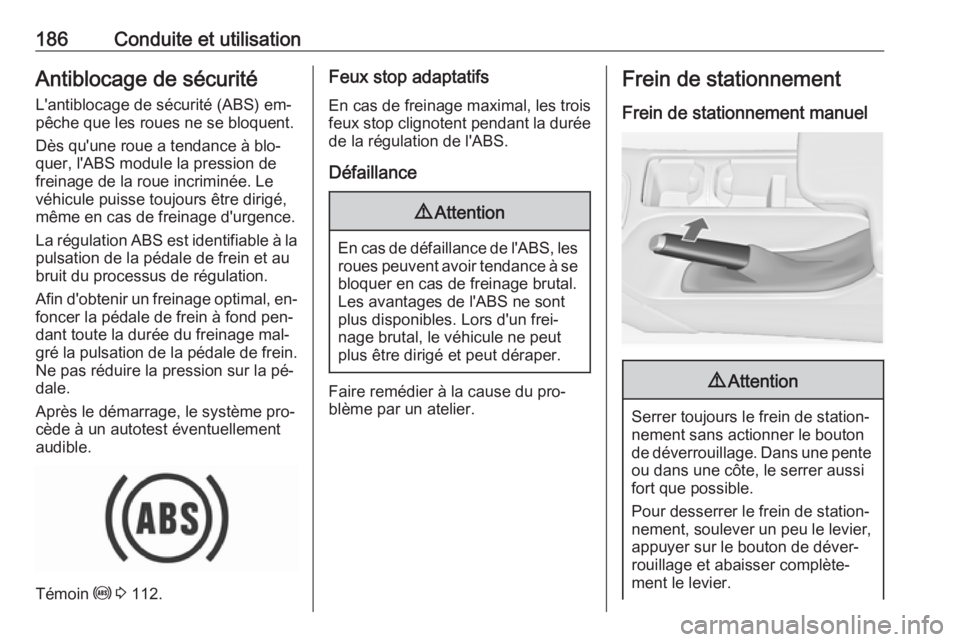

186Conduite et utilisationAntiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein.
Ne pas réduire la pression sur la pé‐
dale.
Après le démarrage, le système pro‐
cède à un autotest éventuellement
audible.
Témoin u 3 112.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.
Frein de stationnement
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier, appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.

Conduite et utilisation187Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 111.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt
9 Attention
Tirer le commutateur m pendant
une seconde au minimum, jusqu'à
ce que le témoin de commande
m s'allume et que le frein de sta‐
tionnement électrique soit appli‐
qué 3 111. Le frein de stationne‐
ment électrique fonctionne auto‐
matiquement avec une force ap‐
propriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique. Témoin de com‐
mande m 3 111.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent sans
faire tourner le moteur, car cela dé‐
chargera la batterie du véhicule.
Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le com‐
mutateur m.
Aide au démarrage
En enfonçant la pédale d'embrayage
(boîte manuelle) ou en engageant un rapport (boîte automatique), puis en
enfonçant la pédale d'accélérateur, le
frein de stationnement électrique se
desserre automatiquement. Ceci
n'est pas possible quand le frein est
tiré.
Cette fonction facilite aussi le démar‐ rage en côte.
Des démarrages en trombe peuvent
réduire la durée de vie des pièces
d'usure.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est gardé tiré, le frein
de stationnement électrique décélé‐
rera le véhicule, mais ne s'appliquera
pas de manière statique.
Dès que le commutateur m est relâ‐
ché, le freinage dynamique s'arrête.
Application automatique
Si le véhicule est équipé d'une boîte
automatique et si le régulateur de vi‐
tesse adaptatif est actif, le frein élec‐ trique de stationnement est appliqué
automatiquement lorsque le véhicule
est arrêté par le système pendant
plus de 2 minutes.
Le frein de stationnement est relâché automatiquement après le départ.

188Conduite et utilisationContrôle fonctionnel
Quand le véhicule ne roule pas, le
frein de stationnement électrique peut ne pas serrer automatiquement. Le
but est de contrôler le système.
Défaillance
Le mode de défaillance du frein de
stationnement électrique est signalé
par un témoin j et par un message
du véhicule affiché dans le centre
d'informations du conducteur. Mes‐
sages du véhicule 3 126.
Serrer le frein de stationnement élec‐
trique : tirer et maintenir le commuta‐ teur m pendant plus de 5 secondes.
Si le témoin m s'allume, le frein de
stationnement électrique est serré.
Desserrer le frein de stationnement
électrique : pousser et maintenir le
commutateur m pendant plus de
2 secondes. Si le témoin m s'éteint,
le frein de stationnement électrique
est desserré.
Le témoin m clignote : le frein de sta‐
tionnement électrique n'est pas tota‐
lement serré ou desserré. En cas declignotement permanent, desserrer le
frein de stationnement électrique,
puis essayer à nouveau de le serrer.
Assistance au freinage
Si la pédale de frein est enfoncée ra‐
pidement et avec force, l'effort de frei‐ nage maximal sera automatiquement
appliqué.
Le fonctionnement de l'assistance au freinage peut se faire ressentir parune impulsion dans la pédale de frein et une résistance plus importante à
l'enfoncement de la pédale de frein.
Maintenir une pression constante sur
la pédale de frein tant qu'un freinage maximal est nécessaire. La force de
freinage maximale se réduit automa‐
tiquement quand la pédale de frein
est relâchée.
Aide au démarrage en côte Le système aide à empêcher toutmouvement involontaire lors du dé‐
marrage en côte.
Lorsque la pédale de frein est relâ‐
chée à l'arrêt dans une pente, les
freins restent serrés pendantdeux secondes supplémentaires. Les
freins se relâchent automatiquement
dès que le véhicule commence à ac‐
célérer.
L'aide au démarrage en côte n'est
pas activée pendant un Autostop.
Système Stop/Start 3 171.
