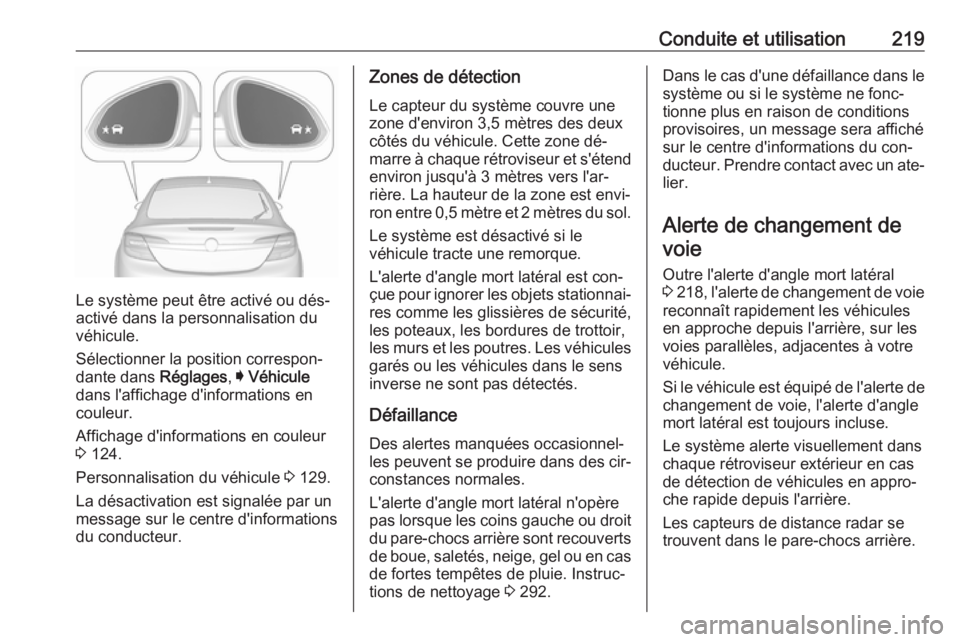

Conduite et utilisation219
Le système peut être activé ou dés‐
activé dans la personnalisation du
véhicule.
Sélectionner la position correspon‐
dante dans Réglages, I Véhicule
dans l'affichage d'informations en
couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3,5 mètres des deux
côtés du véhicule. Cette zone dé‐
marre à chaque rétroviseur et s'étend
environ jusqu'à 3 mètres vers l'ar‐
rière. La hauteur de la zone est envi‐
ron entre 0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐ res comme les glissières de sécurité,
les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 292.Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Alerte de changement devoie
Outre l'alerte d'angle mort latéral
3 218 , l'alerte de changement de voie
reconnaît rapidement les véhicules
en approche depuis l'arrière, sur les
voies parallèles, adjacentes à votre
véhicule.
Si le véhicule est équipé de l'alerte de
changement de voie, l'alerte d'angle
mort latéral est toujours incluse.
Le système alerte visuellement dans chaque rétroviseur extérieur en casde détection de véhicules en appro‐
che rapide depuis l'arrière.
Les capteurs de distance radar se
trouvent dans le pare-chocs arrière.

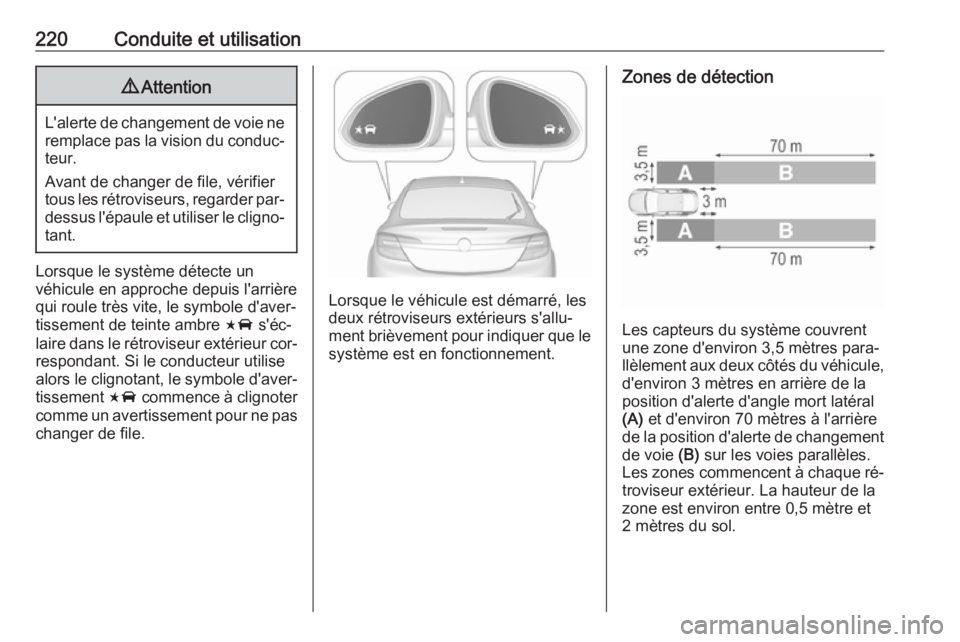

220Conduite et utilisation9Attention
L'alerte de changement de voie ne
remplace pas la vision du conduc‐
teur.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule en approche depuis l'arrière
qui roule très vite, le symbole d'aver‐
tissement de teinte ambre F s'éc‐
laire dans le rétroviseur extérieur cor‐
respondant. Si le conducteur utilise
alors le clignotant, le symbole d'aver‐ tissement F commence à clignoter
comme un avertissement pour ne pas changer de file.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 3,5 mètres para‐
llèlement aux deux côtés du véhicule,
d'environ 3 mètres en arrière de la
position d'alerte d'angle mort latéral
(A) et d'environ 70 mètres à l'arrière
de la position d'alerte de changement de voie (B) sur les voies parallèles.
Les zones commencent à chaque ré‐
troviseur extérieur. La hauteur de la
zone est environ entre 0,5 mètre et
2 mètres du sol.

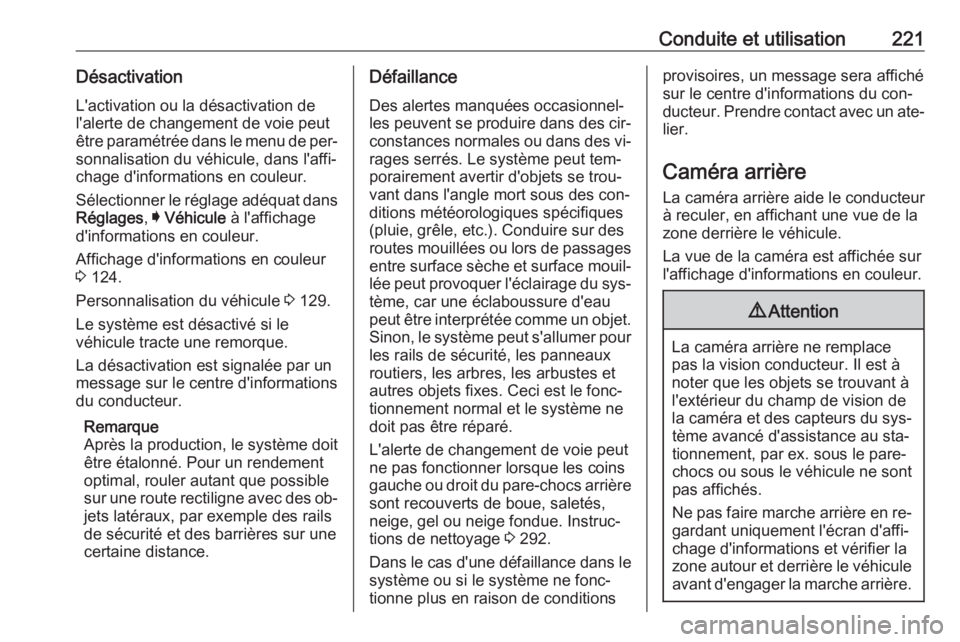

Conduite et utilisation221Désactivation
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de per‐ sonnalisation du véhicule, dans l'affi‐
chage d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur 3 124.
Personnalisation du véhicule 3 129.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Remarque
Après la production, le système doit
être étalonné. Pour un rendement
optimal, rouler autant que possible
sur une route rectiligne avec des ob‐ jets latéraux, par exemple des rails
de sécurité et des barrières sur une
certaine distance.Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales ou dans des vi‐ rages serrés. Le système peut tem‐
porairement avertir d'objets se trou‐
vant dans l'angle mort sous des con‐
ditions météorologiques spécifiques
(pluie, grêle, etc.). Conduire sur des
routes mouillées ou lors de passages
entre surface sèche et surface mouil‐ lée peut provoquer l'éclairage du sys‐
tème, car une éclaboussure d'eau
peut être interprétée comme un objet.
Sinon, le système peut s'allumer pour les rails de sécurité, les panneaux
routiers, les arbres, les arbustes et
autres objets fixes. Ceci est le fonc‐
tionnement normal et le système ne
doit pas être réparé.
L'alerte de changement de voie peut
ne pas fonctionner lorsque les coins
gauche ou droit du pare-chocs arrière
sont recouverts de boue, saletés,
neige, gel ou neige fondue. Instruc‐
tions de nettoyage 3 292.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditionsprovisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Caméra arrière
La caméra arrière aide le conducteur
à reculer, en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.

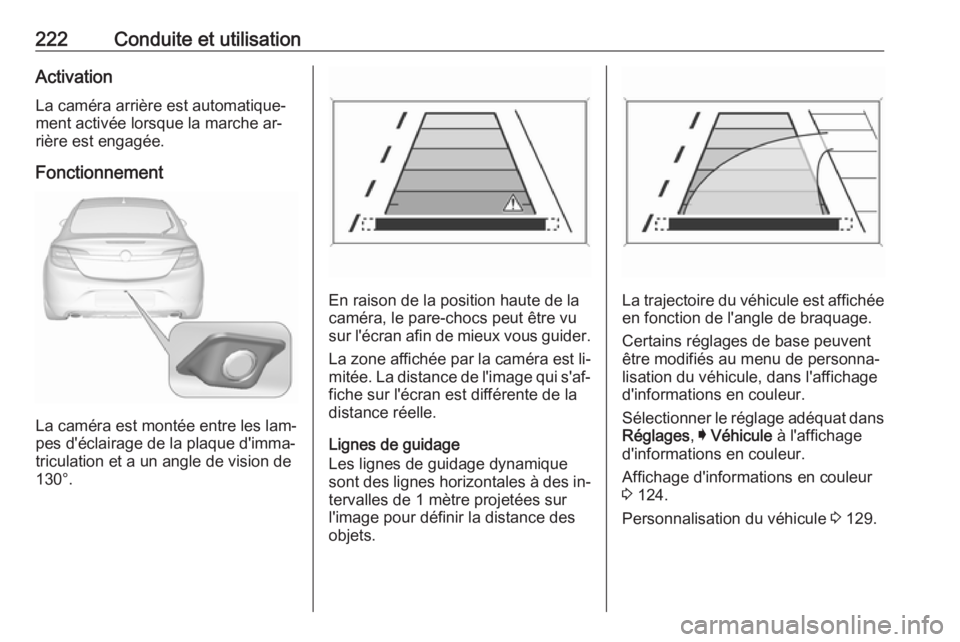

222Conduite et utilisationActivation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
Certains réglages de base peuvent
être modifiés au menu de personna‐
lisation du véhicule, dans l'affichage
d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur 3 124.
Personnalisation du véhicule 3 129.

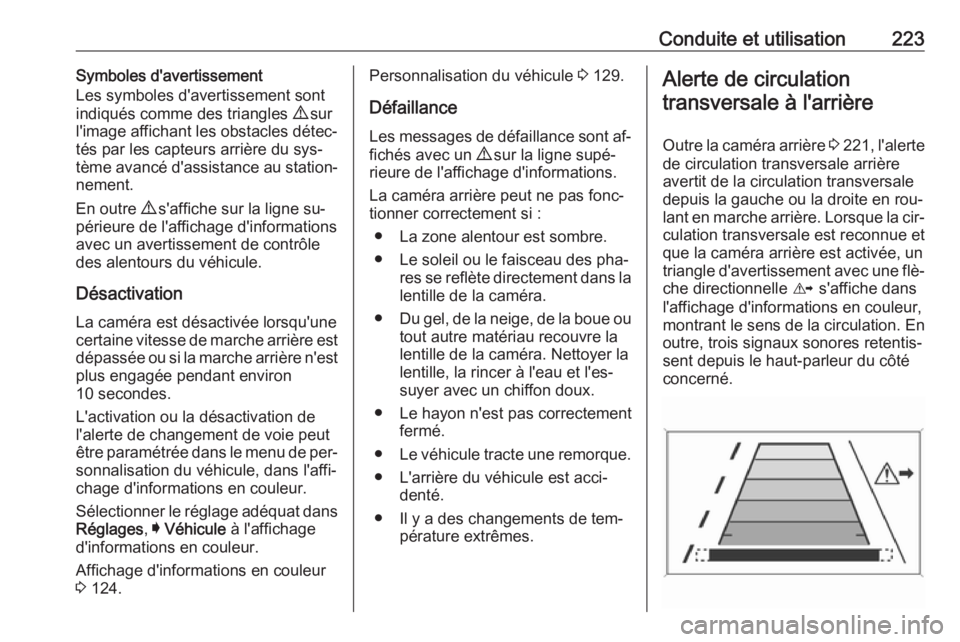

Conduite et utilisation223Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐
tème avancé d'assistance au station‐
nement.
En outre 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.
L'activation ou la désactivation de
l'alerte de changement de voie peut
être paramétrée dans le menu de per‐ sonnalisation du véhicule, dans l'affi‐
chage d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 124.Personnalisation du véhicule 3 129.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.Alerte de circulation
transversale à l'arrière
Outre la caméra arrière 3 221 , l'alerte
de circulation transversale arrière
avertit de la circulation transversale
depuis la gauche ou la droite en rou‐
lant en marche arrière. Lorsque la cir‐ culation transversale est reconnue et
que la caméra arrière est activée, un
triangle d'avertissement avec une flè‐ che directionnelle K s'affiche dans
l'affichage d'informations en couleur, montrant le sens de la circulation. En outre, trois signaux sonores retentis‐
sent depuis le haut-parleur du côté
concerné.

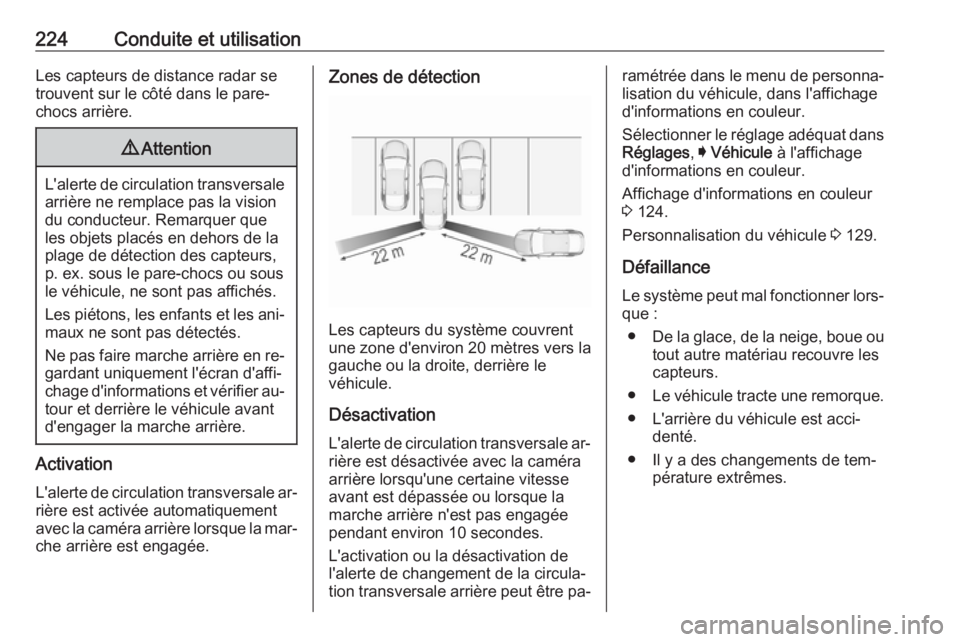

224Conduite et utilisationLes capteurs de distance radar se
trouvent sur le côté dans le pare-
chocs arrière.9 Attention
L'alerte de circulation transversale
arrière ne remplace pas la vision
du conducteur. Remarquer que
les objets placés en dehors de la
plage de détection des capteurs,
p. ex. sous le pare-chocs ou sous
le véhicule, ne sont pas affichés.
Les piétons, les enfants et les ani‐
maux ne sont pas détectés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier au‐
tour et derrière le véhicule avant
d'engager la marche arrière.
Activation
L'alerte de circulation transversale ar‐
rière est activée automatiquement
avec la caméra arrière lorsque la mar‐
che arrière est engagée.
Zones de détection
Les capteurs du système couvrent
une zone d'environ 20 mètres vers la
gauche ou la droite, derrière le
véhicule.
Désactivation
L'alerte de circulation transversale ar‐
rière est désactivée avec la caméra
arrière lorsqu'une certaine vitesse
avant est dépassée ou lorsque la
marche arrière n'est pas engagée
pendant environ 10 secondes.
L'activation ou la désactivation de
l'alerte de changement de la circula‐ tion transversale arrière peut être pa‐
ramétrée dans le menu de personna‐
lisation du véhicule, dans l'affichage
d'informations en couleur.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 129.
Défaillance
Le système peut mal fonctionner lors‐ que :
● De la glace, de la neige, boue ou
tout autre matériau recouvre les
capteurs.
● Le véhicule tracte une remorque.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.

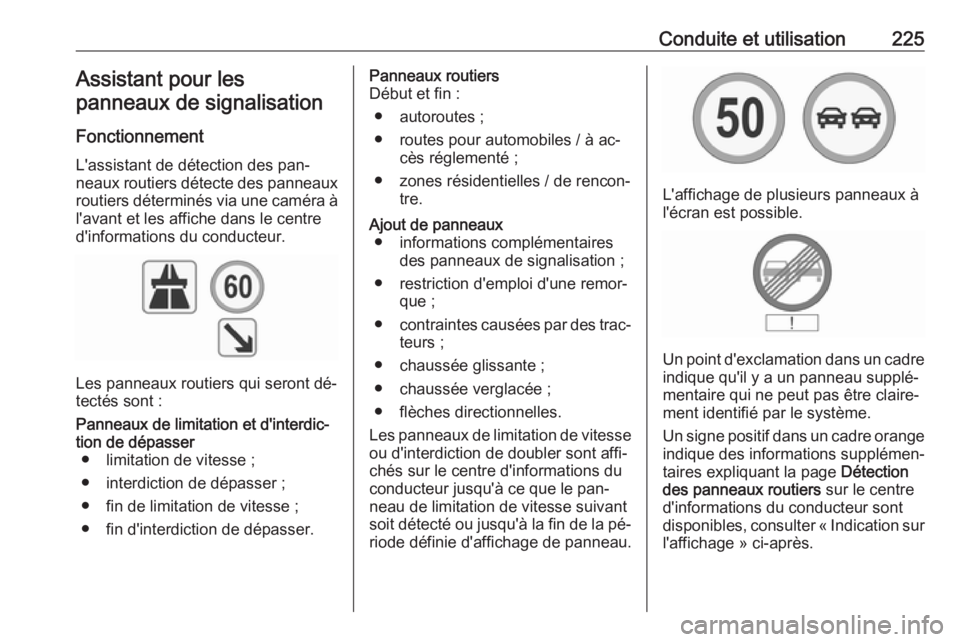

Conduite et utilisation225Assistant pour lespanneaux de signalisation
Fonctionnement L'assistant de détection des pan‐
neaux routiers détecte des panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● autoroutes ;
● routes pour automobiles / à ac‐ cès réglementé ;
● zones résidentielles / de rencon‐ tre.Ajout de panneaux● informations complémentaires des panneaux de signalisation ;
● restriction d'emploi d'une remor‐ que ;
● contraintes causées par des trac‐
teurs ;
● chaussée glissante ;
● chaussée verglacée ;
● flèches directionnelles.
Les panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le pan‐
neau de limitation de vitesse suivant
soit détecté ou jusqu'à la fin de la pé‐ riode définie d'affichage de panneau.
L'affichage de plusieurs panneaux à
l'écran est possible.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être claire‐
ment identifié par le système.
Un signe positif dans un cadre orange indique des informations supplémen‐
taires expliquant la page Détection
des panneaux routiers sur le centre
d'informations du conducteur sont
disponibles, consulter « Indication sur
l'affichage » ci-après.

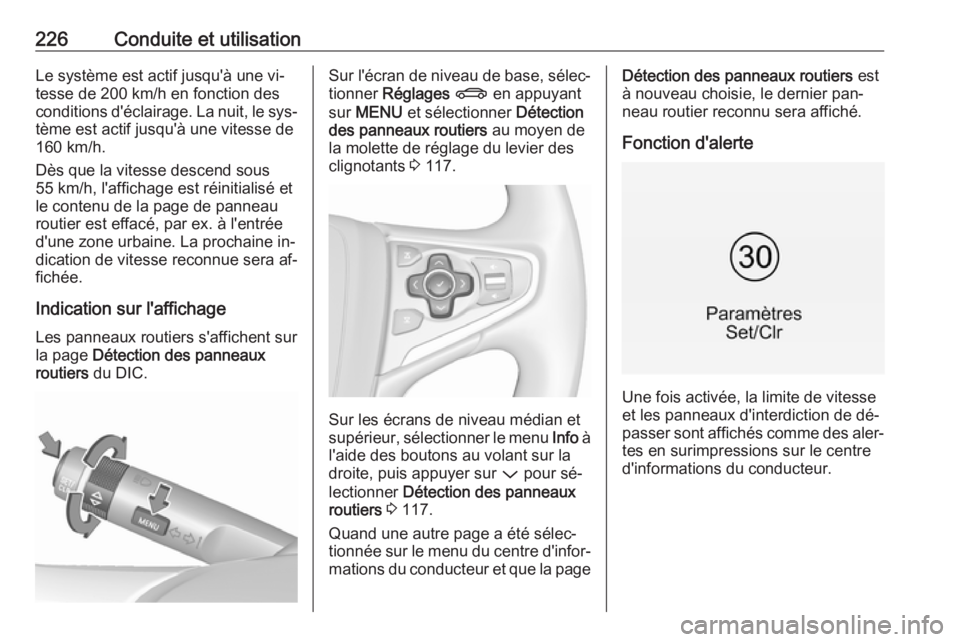

226Conduite et utilisationLe système est actif jusqu'à une vi‐tesse de 200 km/h en fonction des
conditions d'éclairage. La nuit, le sys‐ tème est actif jusqu'à une vitesse de
160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau
routier est effacé, par ex. à l'entrée d'une zone urbaine. La prochaine in‐
dication de vitesse reconnue sera af‐
fichée.
Indication sur l'affichageLes panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du DIC.Sur l'écran de niveau de base, sélec‐
tionner Réglages X en appuyant
sur MENU et sélectionner Détection
des panneaux routiers au moyen de
la molette de réglage du levier des
clignotants 3 117.
Sur les écrans de niveau médian et
supérieur, sélectionner le menu Info à
l'aide des boutons au volant sur la droite, puis appuyer sur P pour sé‐
lectionner Détection des panneaux
routiers 3 117.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la page
Détection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.
Fonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de dé‐
passer sont affichés comme des aler‐
tes en surimpressions sur le centre
d'informations du conducteur.

Conduite et utilisation227

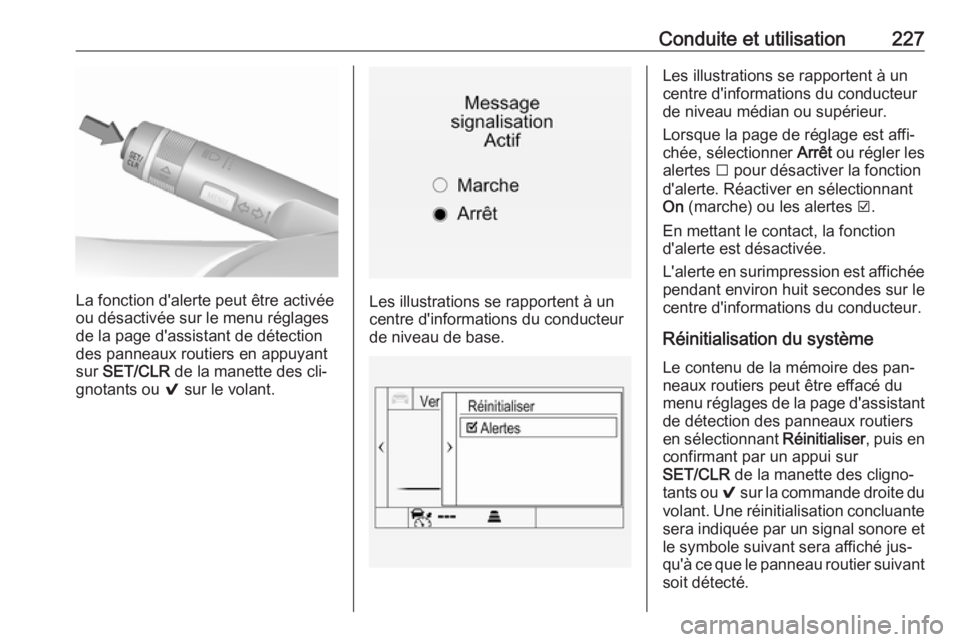

La fonction d'alerte peut être activée
ou désactivée sur le menu réglages
de la page d'assistant de détection
des panneaux routiers en appuyant
sur SET/CLR de la manette des cli‐
gnotants ou 9 sur le volant.Les illustrations se rapportent à un
centre d'informations du conducteur de niveau de base.
Les illustrations se rapportent à un
centre d'informations du conducteur de niveau médian ou supérieur.
Lorsque la page de réglage est affi‐
chée, sélectionner Arrêt ou régler les
alertes I pour désactiver la fonction
d'alerte. Réactiver en sélectionnant
On (marche) ou les alertes J.
En mettant le contact, la fonction
d'alerte est désactivée.
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système Le contenu de la mémoire des pan‐
neaux routiers peut être effacé du
menu réglages de la page d'assistant
de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR de la manette des cligno‐
tants ou 9 sur la commande droite du
volant. Une réinitialisation concluante sera indiquée par un signal sonore et
le symbole suivant sera affiché jus‐
qu'à ce que le panneau routier suivant soit détecté.

228Conduite et utilisation
Dans certains cas, l'assistant de dé‐
tection des panneaux routiers est au‐
tomatiquement effacé par le système.
Détection des panneaux routiers
en association avec le système
de navigation
Si le véhicule est équipé d'un système de navigation, les fonctions suivantes
peuvent être disponibles :
● indication permanente des limita‐
tions de vitesse actuelles ;
● ou en cas de conditions météo adverses, les données de navi‐
gation pour les limitations de vi‐
tesse sont affichées.
Défaillance
L'assistant de détection des pan‐neaux routiers peut ne pas fonction‐
ner correctement quand :
● La zone de l'écran dans laquelle est située la caméra avant, n'est
pas propre ou est obstruée par
des objets étrangers, par exem‐ ple des autocollants.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.
● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause
météo est mentionné sur l'affi‐
chage.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à reconnaître cer‐ tains signaux routiers dans une
plage de vitesse donnée. Ne pas
ignorer les signaux routiers qui ne sont pas affichés par le système.
Le système ne reconnaît pas d'au‐
tres panneaux routiers qui ceux
instaurent une limite de vitesse ou
qui y mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un style
de conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide à la conduite
ne relèvent pas le conducteur de
la pleine responsabilité du fonc‐
tionnement du véhicule.
