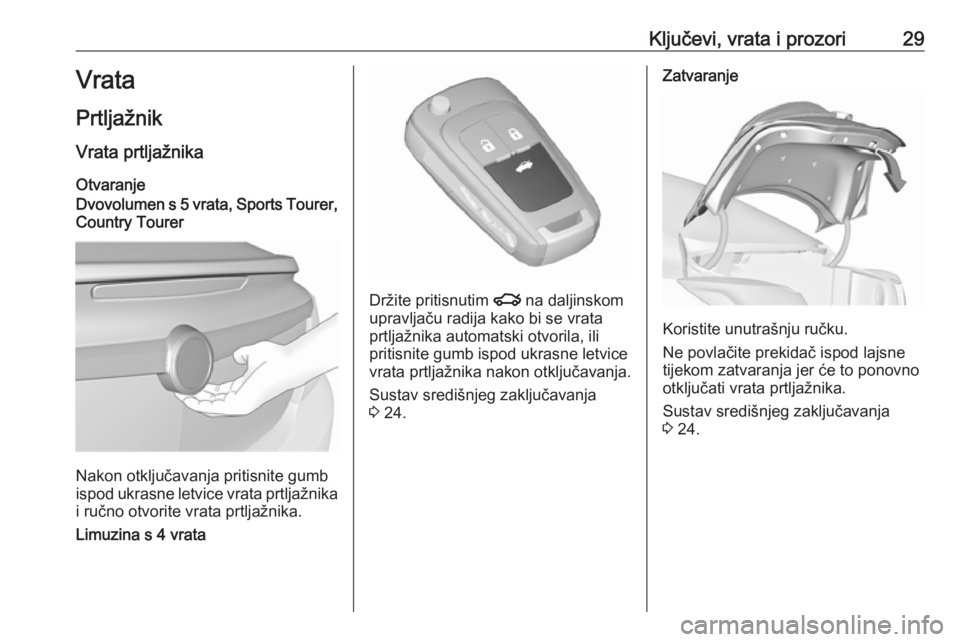

Ključevi, vrata i prozori29Vrata
Prtljažnik Vrata prtljažnika Otvaranje
Dvovolumen s 5 vrata, Sports Tourer,
Country Tourer
Nakon otključavanja pritisnite gumb
ispod ukrasne letvice vrata prtljažnika
i ručno otvorite vrata prtljažnika.
Limuzina s 4 vrata
Držite pritisnutim x na daljinskom
upravljaču radija kako bi se vrata
prtljažnika automatski otvorila, ili
pritisnite gumb ispod ukrasne letvice
vrata prtljažnika nakon otključavanja.
Sustav središnjeg zaključavanja
3 24.
Zatvaranje
Koristite unutrašnju ručku.
Ne povlačite prekidač ispod lajsne
tijekom zatvaranja jer će to ponovno
otključati vrata prtljažnika.
Sustav središnjeg zaključavanja
3 24.
Page 32 of 339
30Ključevi, vrata i prozoriElektrična vrata prtljažnika9Upozorenje
Posebno pazite pri uporabi
električnih vrata prtljažnika.
Opasnost od ozljeda, posebice za djecu.
Pri korištenju obratite posebnu
pozornost na pomične dijelove
vrata prtljažnika. Uvjerite se da se
ništa neće zahvatiti tijekom rada i
da nitko ne stoji unutar područja
pomicanja.
Za upravljanje električnim vratima
prtljažnika se koristi:
● x na daljinskom upravljaču.
● Prekidač G na vozačevim
vratima.
● Prekidač dodirne plohe i G na
stražnjim vratima.
Na vozilima s automatskim
mjenjačem, vratima prtljažnika može
se rukovati samo dok je vozilo
parkirano i dok je automatski mjenjač
u položaju P.
Stražnja svjetla trepere i čuje se zvuk
zvonca kada se koriste vrata
prtljažnika.
Napomena
Korištenje električnih vrata
prtljažnika ne upravlja središnjim
sustavom zaključavanja. Za
otvaranje vrata prtljažnika daljinskim
upravljačem, nije neophodno
otključati vozilo. Kada koristite
dodirni prekidač ili prekidač na
vozačevim vratima najprije
otključajte vozilo. Nakon zatvaranja
zaključajte vozilo.
Sustav središnjeg zaključavanja
3 24.Upravljanje daljinskim upravljačem
Pritisnite i držite x dok se vrata
prtljažnika počnu otvarati ili zatvarati.
Page 33 of 339

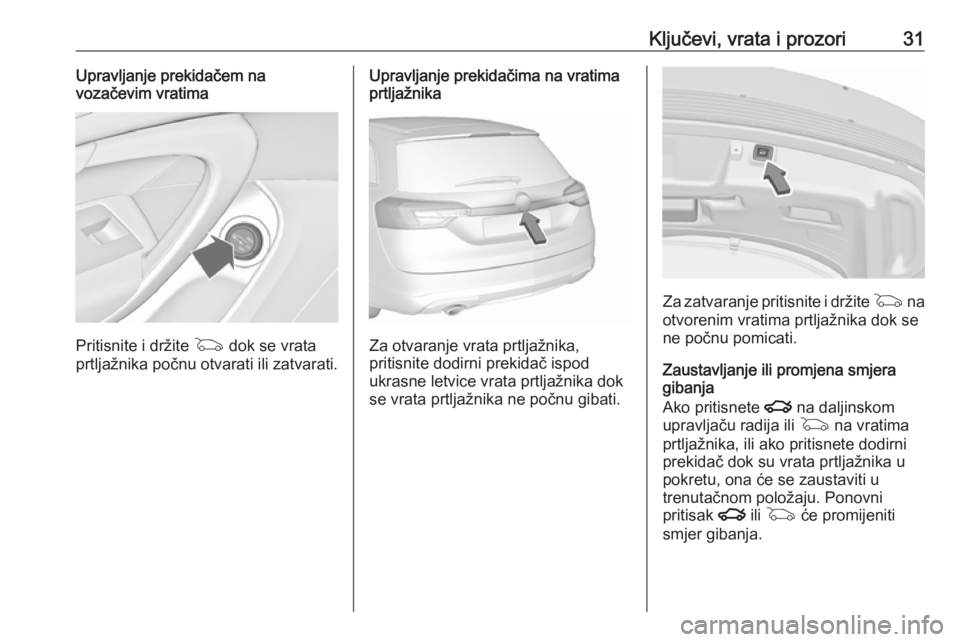

Ključevi, vrata i prozori31Upravljanje prekidačem na
vozačevim vratima
Pritisnite i držite G dok se vrata
prtljažnika počnu otvarati ili zatvarati.
Upravljanje prekidačima na vratima
prtljažnika
Za otvaranje vrata prtljažnika,
pritisnite dodirni prekidač ispod
ukrasne letvice vrata prtljažnika dok
se vrata prtljažnika ne počnu gibati.
Za zatvaranje pritisnite i držite G na
otvorenim vratima prtljažnika dok se
ne počnu pomicati.
Zaustavljanje ili promjena smjera gibanja
Ako pritisnete x na daljinskom
upravljaču radija ili G na vratima
prtljažnika, ili ako pritisnete dodirni
prekidač dok su vrata prtljažnika u
pokretu, ona će se zaustaviti u
trenutačnom položaju. Ponovni
pritisak x ili G će promijeniti
smjer gibanja.
Page 34 of 339

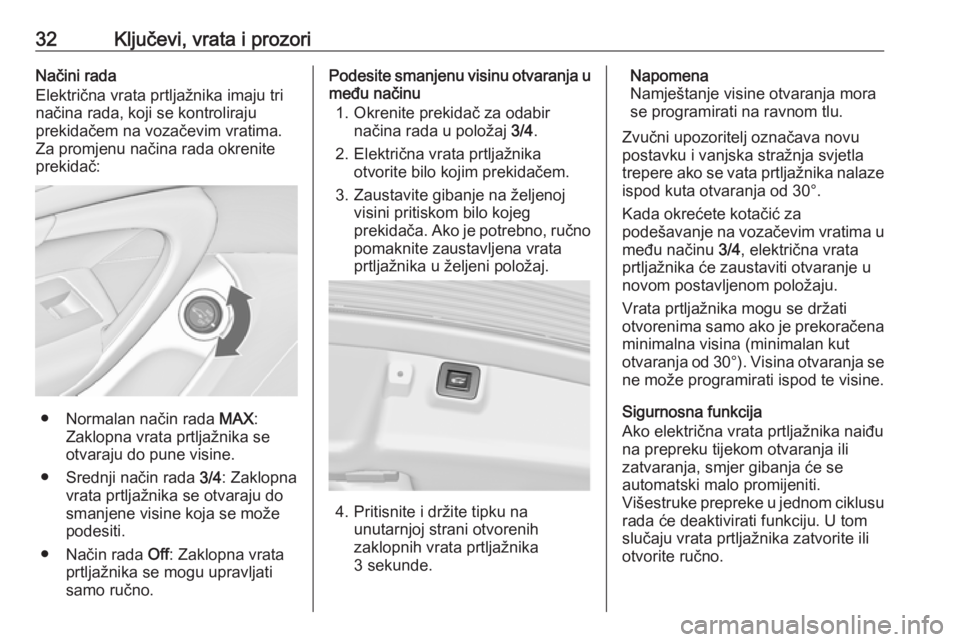

32Ključevi, vrata i prozoriNačini rada
Električna vrata prtljažnika imaju tri
načina rada, koji se kontroliraju
prekidačem na vozačevim vratima.
Za promjenu načina rada okrenite
prekidač:
● Normalan način rada MAX:
Zaklopna vrata prtljažnika se
otvaraju do pune visine.
● Srednji način rada 3/4: Zaklopna
vrata prtljažnika se otvaraju do smanjene visine koja se može
podesiti.
● Način rada Off: Zaklopna vrata
prtljažnika se mogu upravljati
samo ručno.
Podesite smanjenu visinu otvaranja u među načinu
1. Okrenite prekidač za odabir načina rada u položaj 3/4.
2. Električna vrata prtljažnika otvorite bilo kojim prekidačem.
3. Zaustavite gibanje na željenoj visini pritiskom bilo kojeg
prekidača. Ako je potrebno, ručno pomaknite zaustavljena vrata
prtljažnika u željeni položaj.
4. Pritisnite i držite tipku na
unutarnjoj strani otvorenih
zaklopnih vrata prtljažnika
3 sekunde.
Napomena
Namještanje visine otvaranja mora se programirati na ravnom tlu.
Zvučni upozoritelj označava novu
postavku i vanjska stražnja svjetla
trepere ako se vata prtljažnika nalaze
ispod kuta otvaranja od 30°.
Kada okrećete kotačić za
podešavanje na vozačevim vratima u
među načinu 3/4, električna vrata
prtljažnika će zaustaviti otvaranje u
novom postavljenom položaju.
Vrata prtljažnika mogu se držati
otvorenima samo ako je prekoračena
minimalna visina (minimalan kut
otvaranja od 30°). Visina otvaranja se
ne može programirati ispod te visine.
Sigurnosna funkcija
Ako električna vrata prtljažnika naiđu
na prepreku tijekom otvaranja ili
zatvaranja, smjer gibanja će se
automatski malo promijeniti.
Višestruke prepreke u jednom ciklusu rada će deaktivirati funkciju. U tom
slučaju vrata prtljažnika zatvorite ili
otvorite ručno.
Page 35 of 339

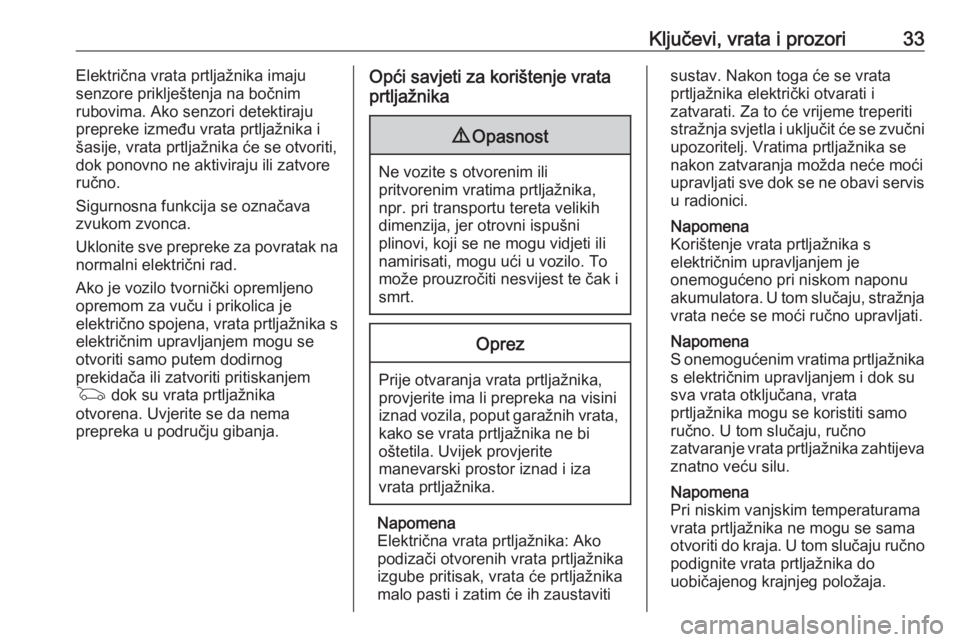

Ključevi, vrata i prozori33Električna vrata prtljažnika imaju
senzore priklještenja na bočnim
rubovima. Ako senzori detektiraju
prepreke između vrata prtljažnika i
šasije, vrata prtljažnika će se otvoriti,
dok ponovno ne aktiviraju ili zatvore
ručno.
Sigurnosna funkcija se označava
zvukom zvonca.
Uklonite sve prepreke za povratak na
normalni električni rad.
Ako je vozilo tvornički opremljeno
opremom za vuču i prikolica je
električno spojena, vrata prtljažnika s
električnim upravljanjem mogu se
otvoriti samo putem dodirnog
prekidača ili zatvoriti pritiskanjem
G dok su vrata prtljažnika
otvorena. Uvjerite se da nema
prepreka u području gibanja.Opći savjeti za korištenje vrata
prtljažnika9 Opasnost
Ne vozite s otvorenim ili
pritvorenim vratima prtljažnika,
npr. pri transportu tereta velikih
dimenzija, jer otrovni ispušni
plinovi, koji se ne mogu vidjeti ili
namirisati, mogu ući u vozilo. To
može prouzročiti nesvijest te čak i
smrt.
Oprez
Prije otvaranja vrata prtljažnika,
provjerite ima li prepreka na visini
iznad vozila, poput garažnih vrata, kako se vrata prtljažnika ne bi
oštetila. Uvijek provjerite
manevarski prostor iznad i iza
vrata prtljažnika.
Napomena
Električna vrata prtljažnika: Ako podizači otvorenih vrata prtljažnika
izgube pritisak, vrata će prtljažnika
malo pasti i zatim će ih zaustaviti
sustav. Nakon toga će se vrata
prtljažnika električki otvarati i
zatvarati. Za to će vrijeme treperiti
stražnja svjetla i uključit će se zvučni
upozoritelj. Vratima prtljažnika se
nakon zatvaranja možda neće moći upravljati sve dok se ne obavi servis u radionici.
Napomena
Korištenje vrata prtljažnika s
električnim upravljanjem je
onemogućeno pri niskom naponu
akumulatora. U tom slučaju, stražnja vrata neće se moći ručno upravljati.
Napomena
S onemogućenim vratima prtljažnika
s električnim upravljanjem i dok su
sva vrata otključana, vrata
prtljažnika mogu se koristiti samo
ručno. U tom slučaju, ručno
zatvaranje vrata prtljažnika zahtijeva
znatno veću silu.
Napomena
Pri niskim vanjskim temperaturama
vrata prtljažnika ne mogu se sama
otvoriti do kraja. U tom slučaju ručno podignite vrata prtljažnika do
uobičajenog krajnjeg položaja.
Page 36 of 339

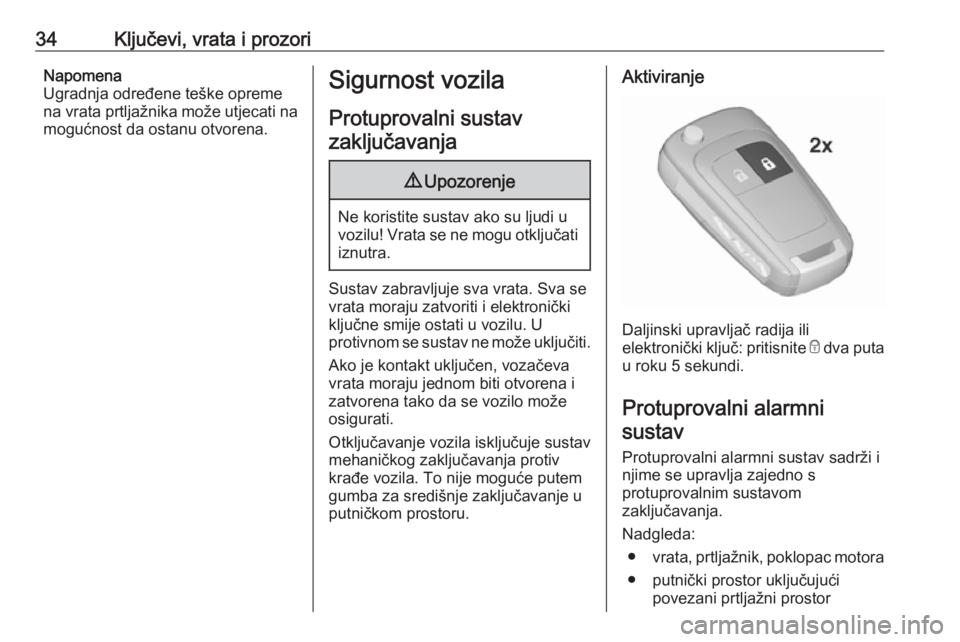

34Ključevi, vrata i prozoriNapomena
Ugradnja određene teške opreme
na vrata prtljažnika može utjecati na mogućnost da ostanu otvorena.Sigurnost vozila
Protuprovalni sustavzaključavanja9 Upozorenje
Ne koristite sustav ako su ljudi u
vozilu! Vrata se ne mogu otključati iznutra.
Sustav zabravljuje sva vrata. Sva sevrata moraju zatvoriti i elektronički
ključne smije ostati u vozilu. U
protivnom se sustav ne može uključiti.
Ako je kontakt uključen, vozačeva
vrata moraju jednom biti otvorena i
zatvorena tako da se vozilo može
osigurati.
Otključavanje vozila isključuje sustav mehaničkog zaključavanja protiv
krađe vozila. To nije moguće putem
gumba za središnje zaključavanje u
putničkom prostoru.
Aktiviranje
Daljinski upravljač radija ili
elektronički ključ: pritisnite e dva puta
u roku 5 sekundi.
Protuprovalni alarmnisustav
Protuprovalni alarmni sustav sadrži i
njime se upravlja zajedno s
protuprovalnim sustavom
zaključavanja.
Nadgleda: ● vrata, prtljažnik, poklopac motora
● putnički prostor uključujući povezani prtljažni prostor
Page 37 of 339

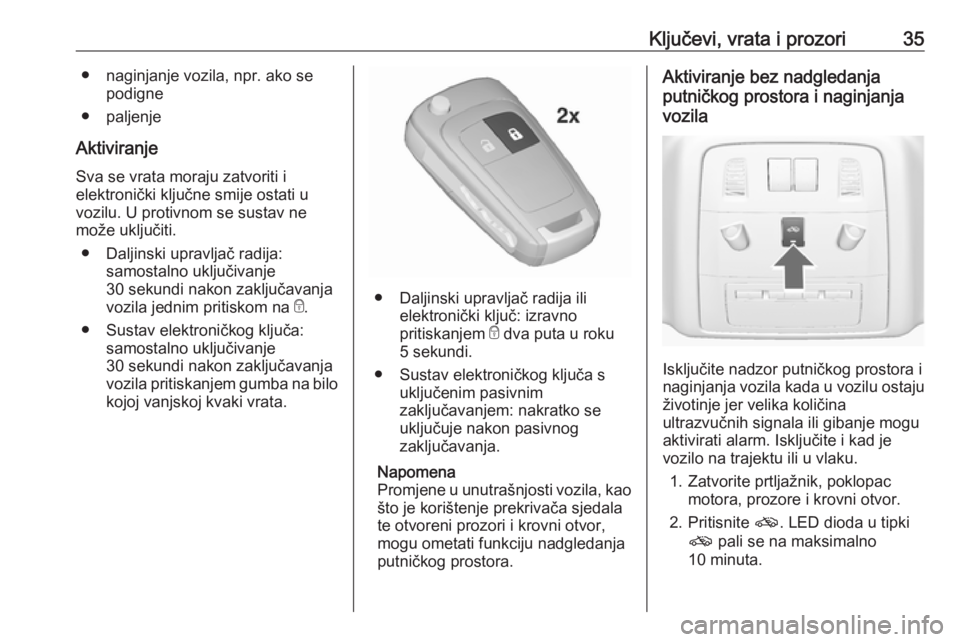

Ključevi, vrata i prozori35● naginjanje vozila, npr. ako sepodigne
● paljenje
Aktiviranje Sva se vrata moraju zatvoriti i
elektronički ključne smije ostati u
vozilu. U protivnom se sustav ne
može uključiti.
● Daljinski upravljač radija: samostalno uključivanje
30 sekundi nakon zaključavanja
vozila jednim pritiskom na e.
● Sustav elektroničkog ključa: samostalno uključivanje
30 sekundi nakon zaključavanja
vozila pritiskanjem gumba na bilo kojoj vanjskoj kvaki vrata.
● Daljinski upravljač radija ili elektronički ključ: izravno
pritiskanjem e dva puta u roku
5 sekundi.
● Sustav elektroničkog ključa s uključenim pasivnim
zaključavanjem: nakratko se uključuje nakon pasivnog
zaključavanja.
Napomena
Promjene u unutrašnjosti vozila, kao
što je korištenje prekrivača sjedala
te otvoreni prozori i krovni otvor,
mogu ometati funkciju nadgledanja
putničkog prostora.
Aktiviranje bez nadgledanja
putničkog prostora i naginjanja
vozila
Isključite nadzor putničkog prostora i
naginjanja vozila kada u vozilu ostaju
životinje jer velika količina
ultrazvučnih signala ili gibanje mogu
aktivirati alarm. Isključite i kad je
vozilo na trajektu ili u vlaku.
1. Zatvorite prtljažnik, poklopac motora, prozore i krovni otvor.
2. Pritisnite o. LED dioda u tipki
o pali se na maksimalno
10 minuta.
Page 38 of 339

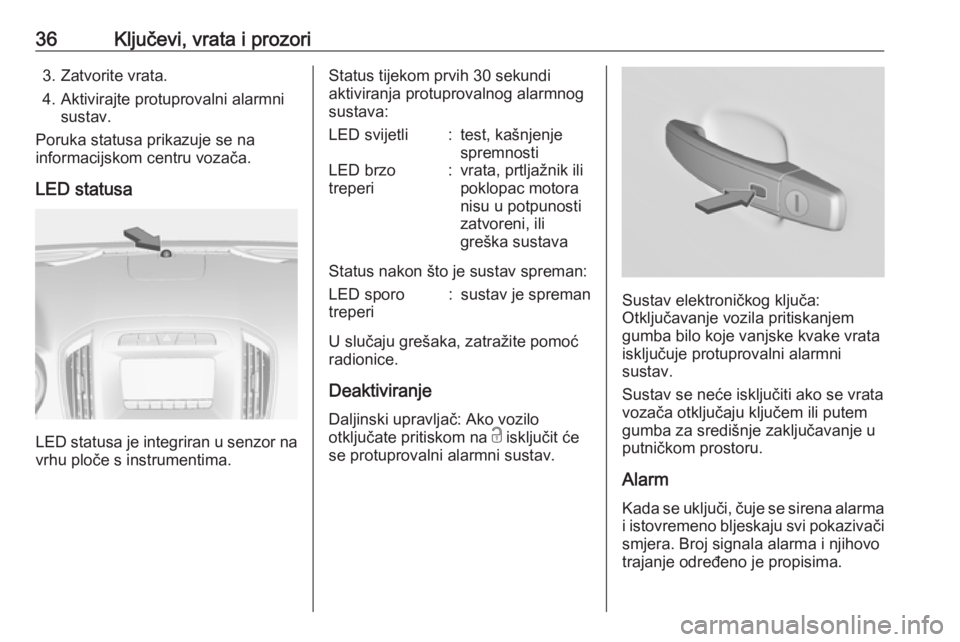

36Ključevi, vrata i prozori3. Zatvorite vrata.
4. Aktivirajte protuprovalni alarmni sustav.
Poruka statusa prikazuje se na
informacijskom centru vozača.
LED statusa
LED statusa je integriran u senzor na vrhu ploče s instrumentima.
Status tijekom prvih 30 sekundi
aktiviranja protuprovalnog alarmnog
sustava:LED svijetli:test, kašnjenje
spremnostiLED brzo
treperi:vrata, prtljažnik ili
poklopac motora
nisu u potpunosti
zatvoreni, ili
greška sustava
Status nakon što je sustav spreman:
LED sporo
treperi:sustav je spreman
U slučaju grešaka, zatražite pomoć
radionice.
Deaktiviranje Daljinski upravljač: Ako vozilo
otključate pritiskom na c isključit će
se protuprovalni alarmni sustav.
Sustav elektroničkog ključa:
Otključavanje vozila pritiskanjem
gumba bilo koje vanjske kvake vrata
isključuje protuprovalni alarmni
sustav.
Sustav se neće isključiti ako se vrata
vozača otključaju ključem ili putem
gumba za središnje zaključavanje u
putničkom prostoru.
Alarm Kada se uključi, čuje se sirena alarma
i istovremeno bljeskaju svi pokazivači smjera. Broj signala alarma i njihovo
trajanje određeno je propisima.
Page 39 of 339

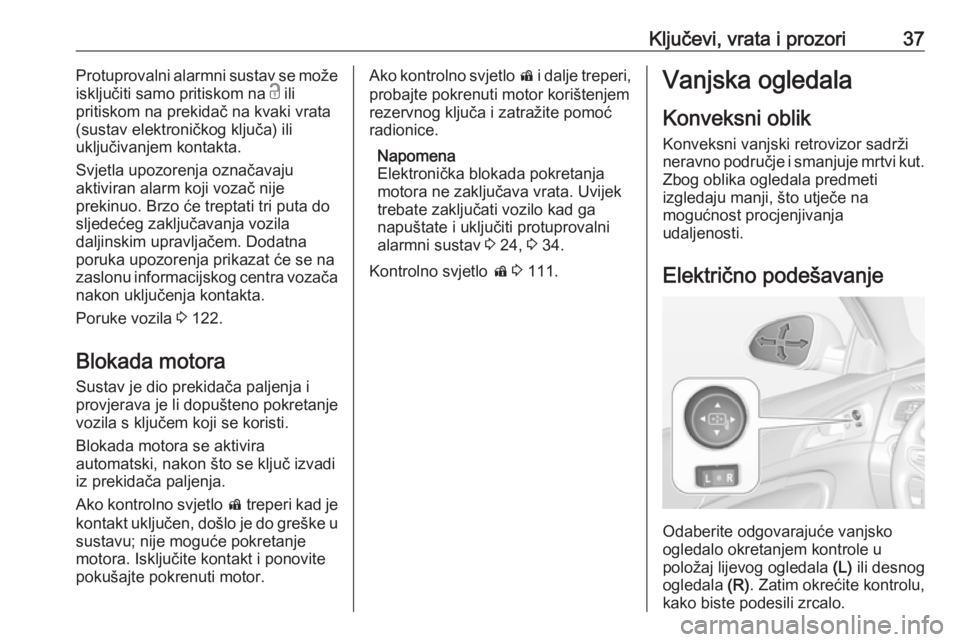

Ključevi, vrata i prozori37Protuprovalni alarmni sustav se može
isključiti samo pritiskom na c ili
pritiskom na prekidač na kvaki vrata (sustav elektroničkog ključa) ili
uključivanjem kontakta.
Svjetla upozorenja označavaju
aktiviran alarm koji vozač nije
prekinuo. Brzo će treptati tri puta do
sljedećeg zaključavanja vozila
daljinskim upravljačem. Dodatna
poruka upozorenja prikazat će se na
zaslonu informacijskog centra vozača nakon uključenja kontakta.
Poruke vozila 3 122.
Blokada motora Sustav je dio prekidača paljenja i
provjerava je li dopušteno pokretanje
vozila s ključem koji se koristi.
Blokada motora se aktivira
automatski, nakon što se ključ izvadi
iz prekidača paljenja.
Ako kontrolno svjetlo d treperi kad je
kontakt uključen, došlo je do greške u sustavu; nije moguće pokretanje
motora. Isključite kontakt i ponovite
pokušajte pokrenuti motor.Ako kontrolno svjetlo d i dalje treperi,
probajte pokrenuti motor korištenjem
rezervnog ključa i zatražite pomoć
radionice.
Napomena
Elektronička blokada pokretanja motora ne zaključava vrata. Uvijek
trebate zaključati vozilo kad ga
napuštate i uključiti protuprovalni
alarmni sustav 3 24, 3 34.
Kontrolno svjetlo d 3 111.Vanjska ogledala
Konveksni oblik Konveksni vanjski retrovizor sadrži
neravno područje i smanjuje mrtvi kut.
Zbog oblika ogledala predmeti
izgledaju manji, što utječe na
mogućnost procjenjivanja
udaljenosti.
Električno podešavanje
Odaberite odgovarajuće vanjsko
ogledalo okretanjem kontrole u
položaj lijevog ogledala (L) ili desnog
ogledala (R). Zatim okrećite kontrolu,
kako biste podesili zrcalo.
Page 40 of 339

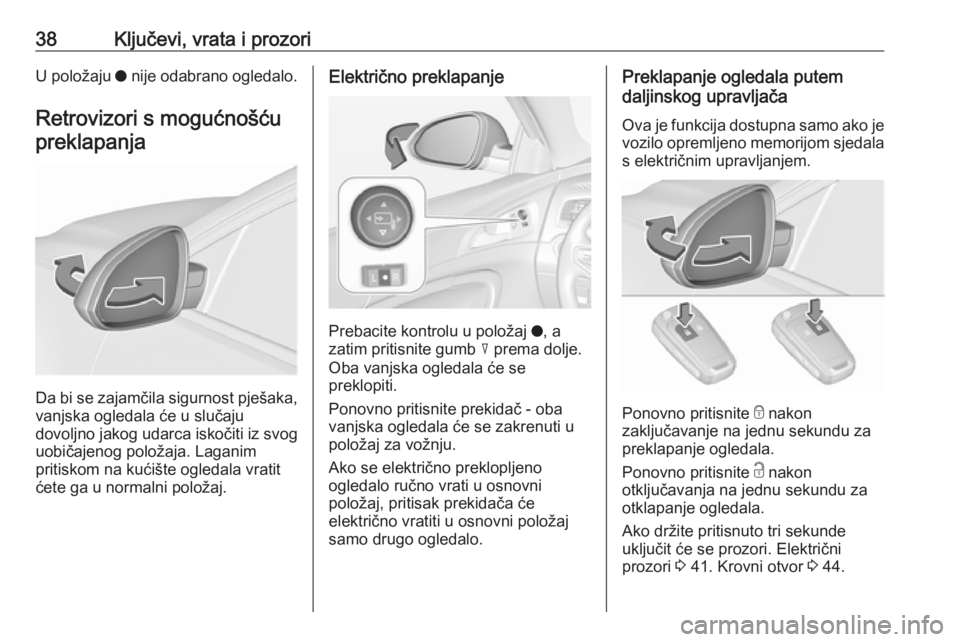

38Ključevi, vrata i prozoriU položaju o nije odabrano ogledalo.
Retrovizori s mogućnošću preklapanja
Da bi se zajamčila sigurnost pješaka,
vanjska ogledala će u slučaju
dovoljno jakog udarca iskočiti iz svog uobičajenog položaja. Laganim
pritiskom na kućište ogledala vratit
ćete ga u normalni položaj.
Električno preklapanje
Prebacite kontrolu u položaj o, a
zatim pritisnite gumb c prema dolje.
Oba vanjska ogledala će se
preklopiti.
Ponovno pritisnite prekidač - oba
vanjska ogledala će se zakrenuti u
položaj za vožnju.
Ako se električno preklopljeno
ogledalo ručno vrati u osnovni
položaj, pritisak prekidača će
električno vratiti u osnovni položaj
samo drugo ogledalo.
Preklapanje ogledala putem
daljinskog upravljača
Ova je funkcija dostupna samo ako je vozilo opremljeno memorijom sjedala
s električnim upravljanjem.
Ponovno pritisnite e nakon
zaključavanje na jednu sekundu za
preklapanje ogledala.
Ponovno pritisnite c nakon
otključavanja na jednu sekundu za
otklapanje ogledala.
Ako držite pritisnuto tri sekunde
uključit će se prozori. Električni
prozori 3 41. Krovni otvor 3 44.
