OPEL INSIGNIA 2016 Priručnik za vlasnika (in Croatian)
Manufacturer: OPEL, Model Year: 2016, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016Pages: 339, PDF Size: 9.3 MB
Page 71 of 339
Sjedala, sustavi zaštite69ISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg
Page 72 of 339

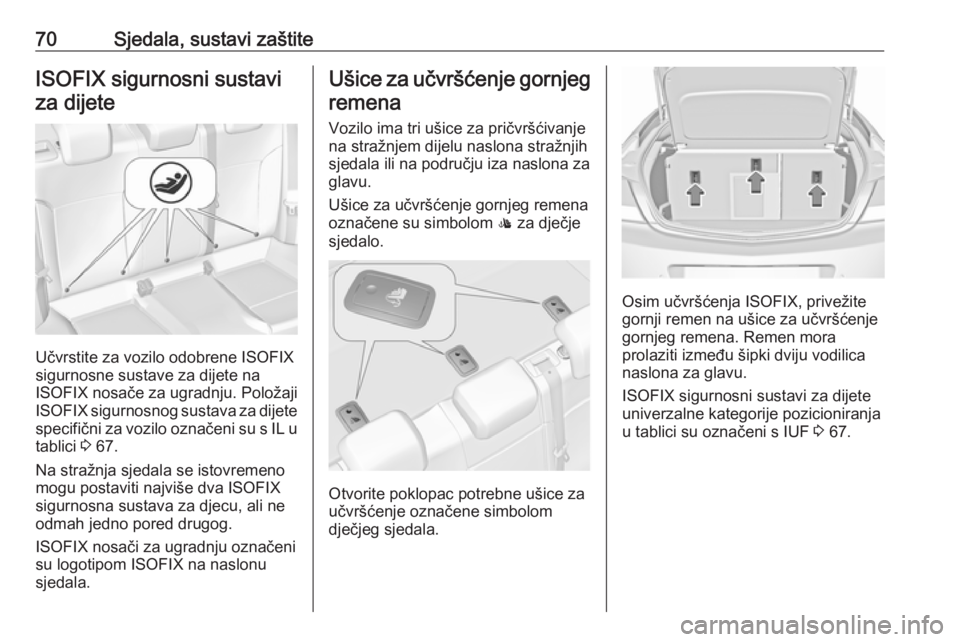

70Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici 3 67.
Na stražnja sjedala se istovremeno
mogu postaviti najviše dva ISOFIX
sigurnosna sustava za djecu, ali ne
odmah jedno pored drugog.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Ušice za učvršćenje gornjeg
remena
Vozilo ima tri ušice za pričvršćivanje
na stražnjem dijelu naslona stražnjih
sjedala ili na području iza naslona za
glavu.
Ušice za učvršćenje gornjeg remena označene su simbolom : za dječje
sjedalo.
Otvorite poklopac potrebne ušice za
učvršćenje označene simbolom
dječjeg sjedala.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 67.
Page 73 of 339

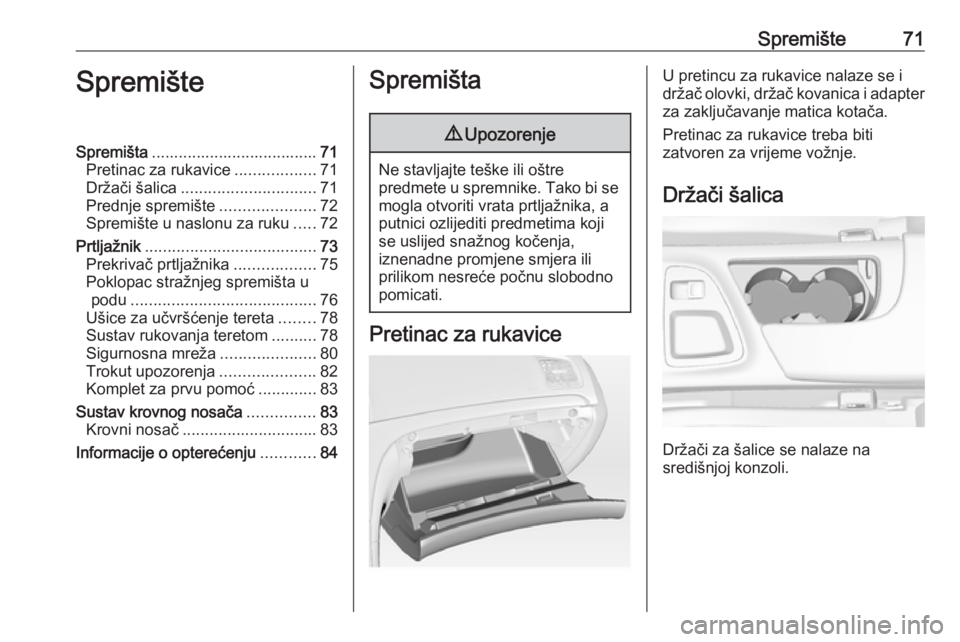

Spremište71SpremišteSpremišta..................................... 71
Pretinac za rukavice ..................71
Držači šalica .............................. 71
Prednje spremište .....................72
Spremište u naslonu za ruku .....72
Prtljažnik ...................................... 73
Prekrivač prtljažnika ..................75
Poklopac stražnjeg spremišta u podu ......................................... 76
Ušice za učvršćenje tereta ........78
Sustav rukovanja teretom ..........78
Sigurnosna mreža .....................80
Trokut upozorenja .....................82
Komplet za prvu pomoć .............83
Sustav krovnog nosača ...............83
Krovni nosač .............................. 83
Informacije o opterećenju ............84Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalaze se i
držač olovki, držač kovanica i adapter za zaključavanje matica kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.
Page 74 of 339

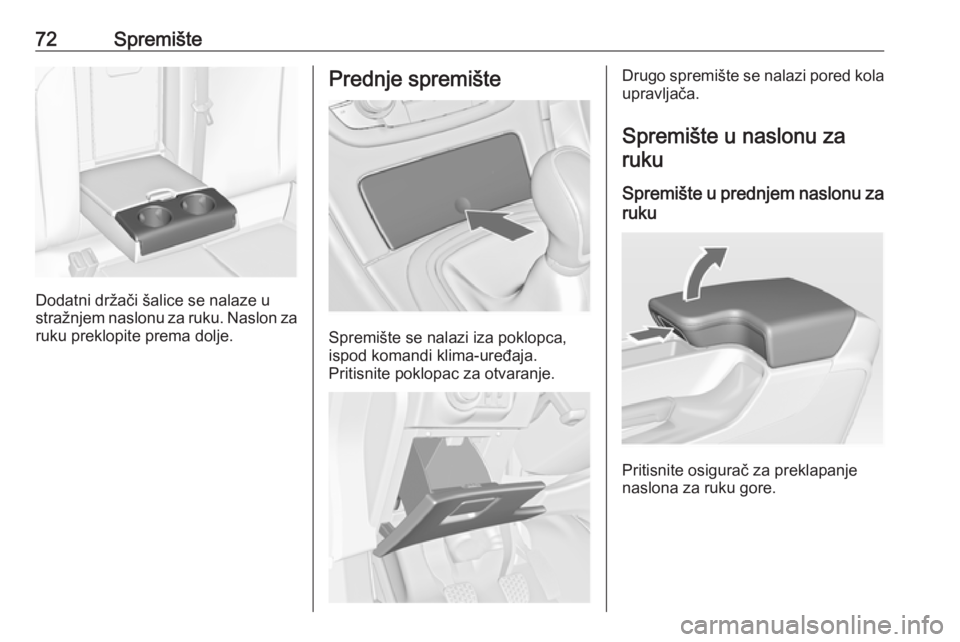

72Spremište
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Prednje spremište
Spremište se nalazi iza poklopca,
ispod komandi klima-uređaja.
Pritisnite poklopac za otvaranje.
Drugo spremište se nalazi pored kola
upravljača.
Spremište u naslonu zaruku
Spremište u prednjem naslonu za
ruku
Pritisnite osigurač za preklapanje
naslona za ruku gore.
Page 75 of 339

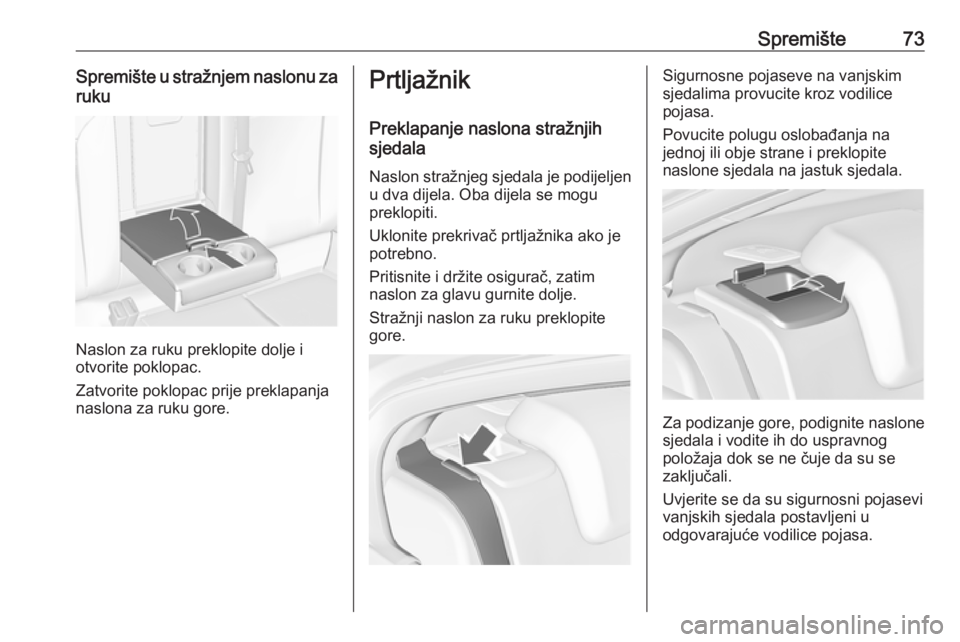

Spremište73Spremište u stražnjem naslonu zaruku
Naslon za ruku preklopite dolje i
otvorite poklopac.
Zatvorite poklopac prije preklapanja
naslona za ruku gore.
Prtljažnik
Preklapanje naslona stražnjih
sjedala
Naslon stražnjeg sjedala je podijeljen u dva dijela. Oba dijela se mogupreklopiti.
Uklonite prekrivač prtljažnika ako je
potrebno.
Pritisnite i držite osigurač, zatim
naslon za glavu gurnite dolje.
Stražnji naslon za ruku preklopite
gore.Sigurnosne pojaseve na vanjskim
sjedalima provucite kroz vodilice
pojasa.
Povucite polugu oslobađanja na
jednoj ili obje strane i preklopite
naslone sjedala na jastuk sjedala.
Za podizanje gore, podignite naslone sjedala i vodite ih do uspravnog
položaja dok se ne čuje da su se zaključali.
Uvjerite se da su sigurnosni pojasevi
vanjskih sjedala postavljeni u
odgovarajuće vodilice pojasa.
Page 76 of 339

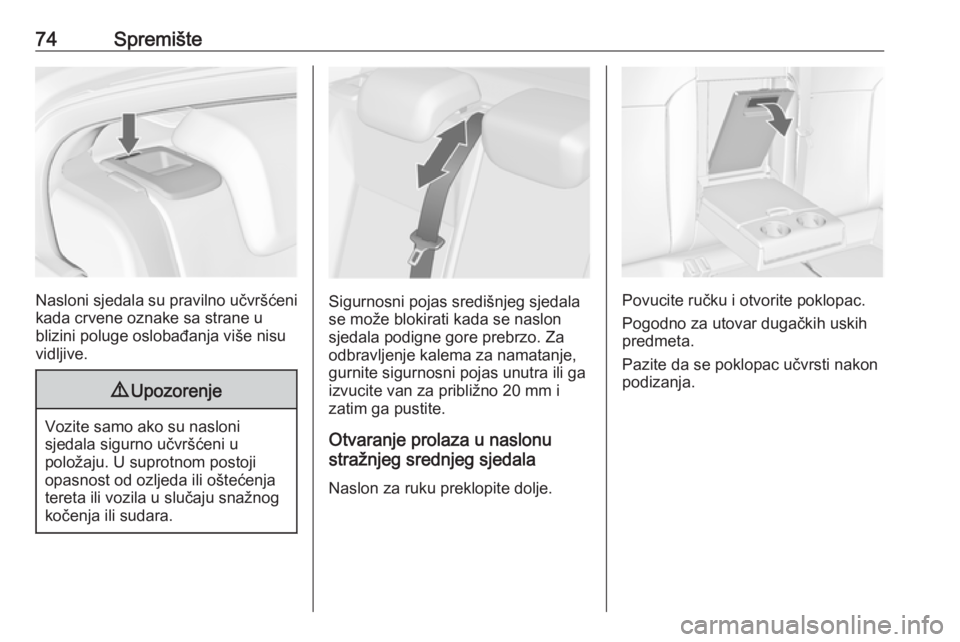

74Spremište
Nasloni sjedala su pravilno učvršćeni
kada crvene oznake sa strane u
blizini poluge oslobađanja više nisu
vidljive.
9 Upozorenje
Vozite samo ako su nasloni
sjedala sigurno učvršćeni u
položaju. U suprotnom postoji
opasnost od ozljeda ili oštećenja
tereta ili vozila u slučaju snažnog
kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje, gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Otvaranje prolaza u naslonu
stražnjeg srednjeg sjedala
Naslon za ruku preklopite dolje.Povucite ručku i otvorite poklopac.
Pogodno za utovar dugačkih uskih predmeta.
Pazite da se poklopac učvrsti nakon
podizanja.
Page 77 of 339

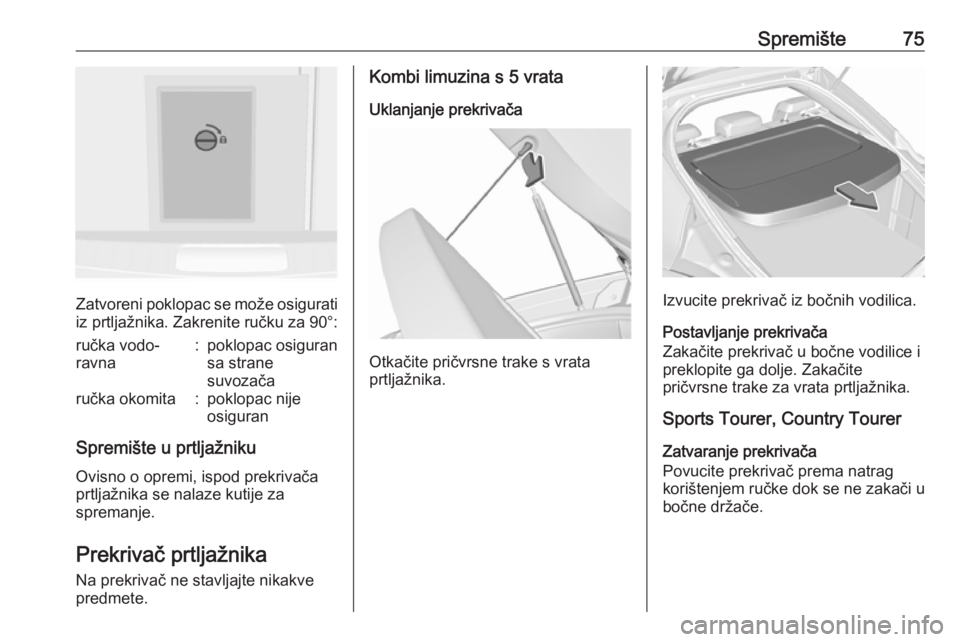

Spremište75
Zatvoreni poklopac se može osigurati
iz prtljažnika. Zakrenite ručku za 90°:
ručka vodo‐
ravna:poklopac osiguran
sa strane
suvozačaručka okomita:poklopac nije
osiguran
Spremište u prtljažniku
Ovisno o opremi, ispod prekrivača
prtljažnika se nalaze kutije za
spremanje.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Kombi limuzina s 5 vrata
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.
Izvucite prekrivač iz bočnih vodilica.
Postavljanje prekrivača
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.
Sports Tourer, Country Tourer
Zatvaranje prekrivača
Povucite prekrivač prema natrag
korištenjem ručke dok se ne zakači u
bočne držače.
Page 78 of 339

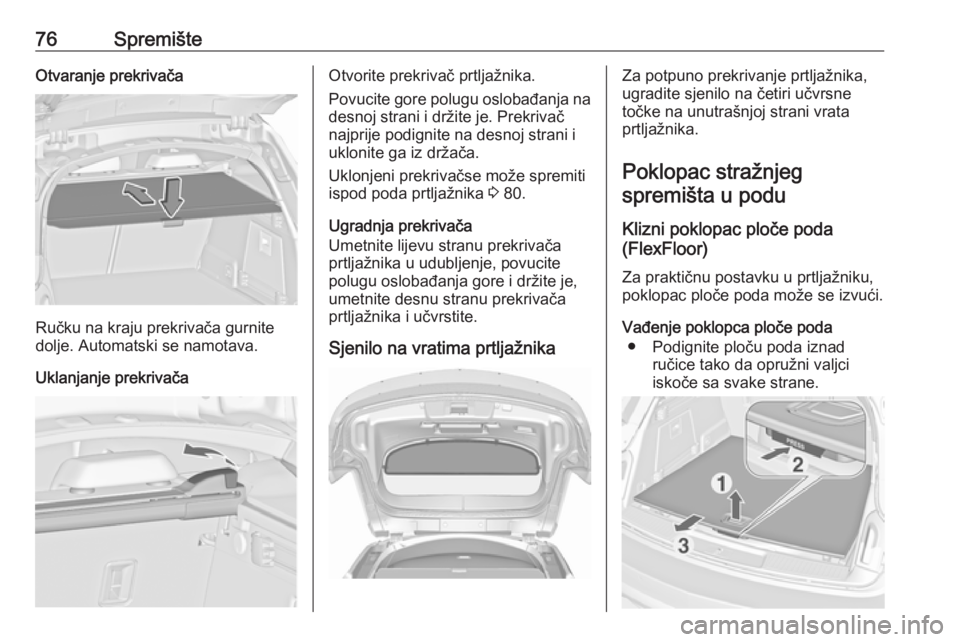

76SpremišteOtvaranje prekrivača
Ručku na kraju prekrivača gurnite
dolje. Automatski se namotava.
Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Prekrivač
najprije podignite na desnoj strani i
uklonite ga iz držača.
Uklonjeni prekrivačse može spremiti
ispod poda prtljažnika 3 80.
Ugradnja prekrivača
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite
polugu oslobađanja gore i držite je, umetnite desnu stranu prekrivača
prtljažnika i učvrstite.
Sjenilo na vratima prtljažnikaZa potpuno prekrivanje prtljažnika,
ugradite sjenilo na četiri učvrsne
točke na unutrašnjoj strani vrata
prtljažnika.
Poklopac stražnjegspremišta u podu
Klizni poklopac ploče poda
(FlexFloor)
Za praktičnu postavku u prtljažniku, poklopac ploče poda može se izvući.
Vađenje poklopca ploče poda ● Podignite ploču poda iznad ručice tako da opružni valjci
iskoče sa svake strane.
Page 79 of 339

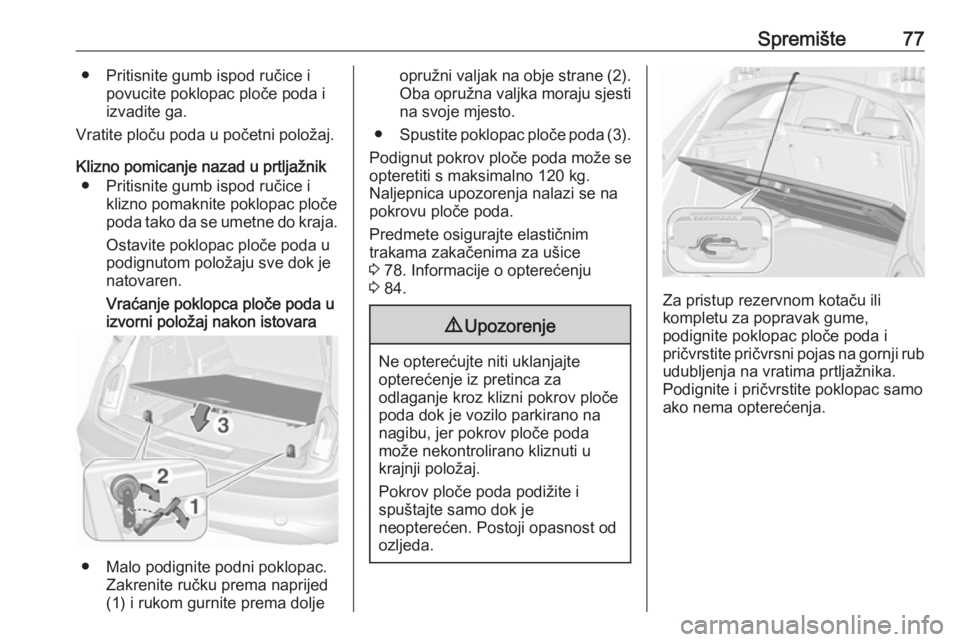

Spremište77● Pritisnite gumb ispod ručice ipovucite poklopac ploče poda i
izvadite ga.
Vratite ploču poda u početni položaj.
Klizno pomicanje nazad u prtljažnik ● Pritisnite gumb ispod ručice i klizno pomaknite poklopac ploče
poda tako da se umetne do kraja.
Ostavite poklopac ploče poda u
podignutom položaju sve dok je
natovaren.
Vraćanje poklopca ploče poda u izvorni položaj nakon istovara
● Malo podignite podni poklopac. Zakrenite ručku prema naprijed
(1) i rukom gurnite prema dolje
opružni valjak na obje strane (2).
Oba opružna valjka moraju sjesti na svoje mjesto.
● Spustite poklopac ploče poda (3).
Podignut pokrov ploče poda može se
opteretiti s maksimalno 120 kg.
Naljepnica upozorenja nalazi se na
pokrovu ploče poda.
Predmete osigurajte elastičnim
trakama zakačenima za ušice
3 78. Informacije o opterećenju
3 84.9 Upozorenje
Ne opterećujte niti uklanjajte
opterećenje iz pretinca za
odlaganje kroz klizni pokrov ploče
poda dok je vozilo parkirano na
nagibu, jer pokrov ploče poda
može nekontrolirano kliznuti u
krajnji položaj.
Pokrov ploče poda podižite i
spuštajte samo dok je
neopterećen. Postoji opasnost od
ozljeda.
Za pristup rezervnom kotaču ili
kompletu za popravak gume,
podignite poklopac ploče poda i
pričvrstite pričvrsni pojas na gornji rub
udubljenja na vratima prtljažnika.
Podignite i pričvrstite poklopac samo
ako nema opterećenja.
Page 80 of 339

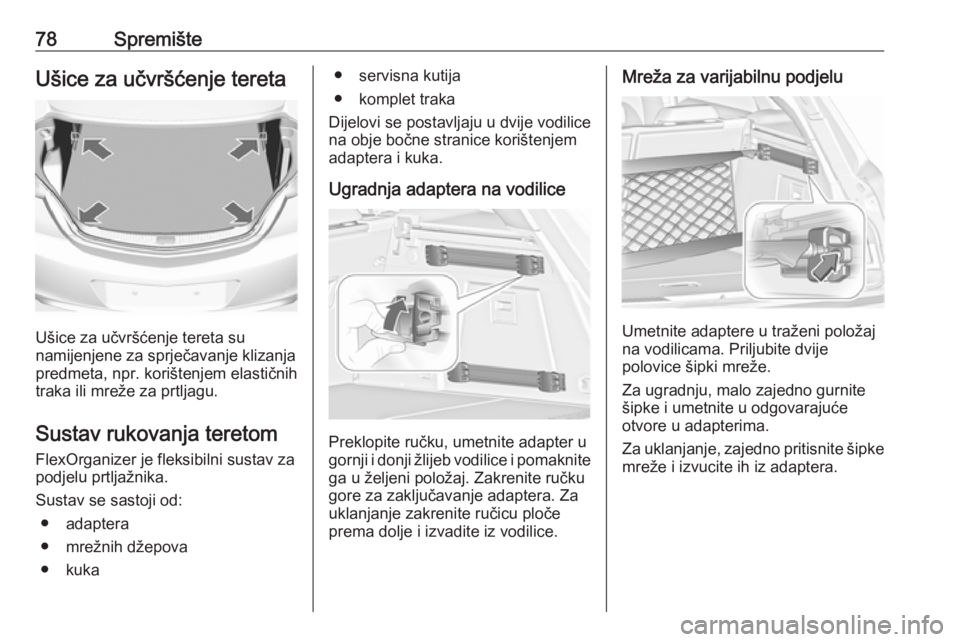

78SpremišteUšice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom FlexOrganizer je fleksibilni sustav za
podjelu prtljažnika.
Sustav se sastoji od: ● adaptera
● mrežnih džepova
● kuka
● servisna kutija
● komplet traka
Dijelovi se postavljaju u dvije vodilice na obje bočne stranice korištenjemadaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje zakrenite ručicu ploče
prema dolje i izvadite iz vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
