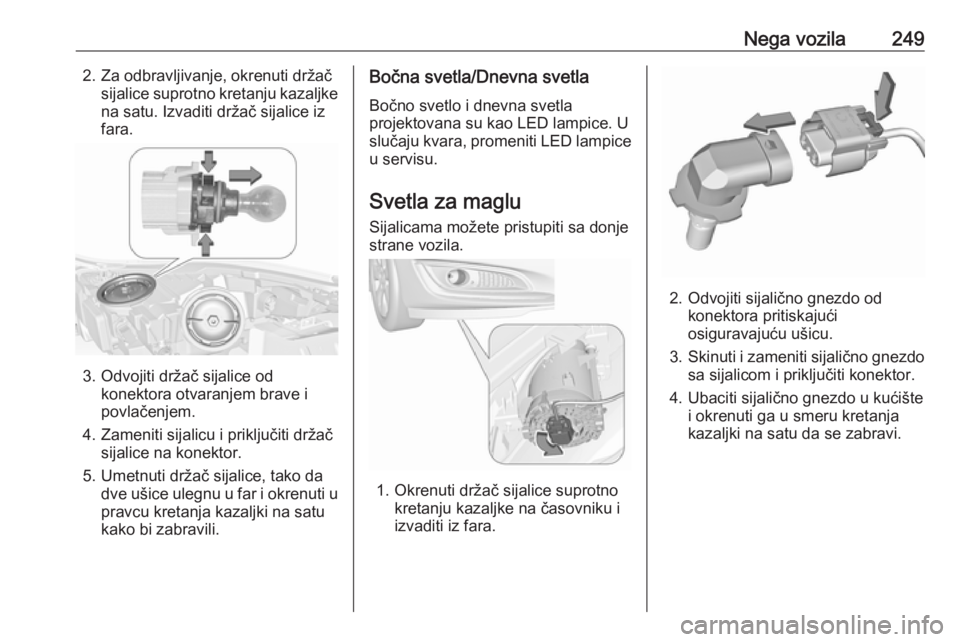

Nega vozila2492. Za odbravljivanje, okrenuti držačsijalice suprotno kretanju kazaljkena satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti držač sijalice od konektora otvaranjem brave i
povlačenjem.
4. Zameniti sijalicu i priključiti držač sijalice na konektor.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
Bočna svetla/Dnevna svetla
Bočno svetlo i dnevna svetla
projektovana su kao LED lampice. U
slučaju kvara, promeniti LED lampice
u servisu.
Svetla za magluSijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.
2. Odvojiti sijalično gnezdo od konektora pritiskajućiosiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište i okrenuti ga u smeru kretanja
kazaljki na satu da se zabravi.

250Nega vozilaZadnja svetlaVozilo sa 5-oro vrata/Sedan sa 4
vrata
1. Skinuti poklopac sa unutrašnje strane prtljažnog prostora.
2. Odvrnuti rukom tri plastičnesigurnosne navrtke sa unutrašnje
strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicu
izvlačenjem ili odvrtanjem:
Svetlo pokazivača pravca 1
Zadnje svetlo za maglu 2, samo
sa vozačeve strane
Svetlo za hod unazad 3
Zadnja svetla i stop svetla
projektovana su kao LED
lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na

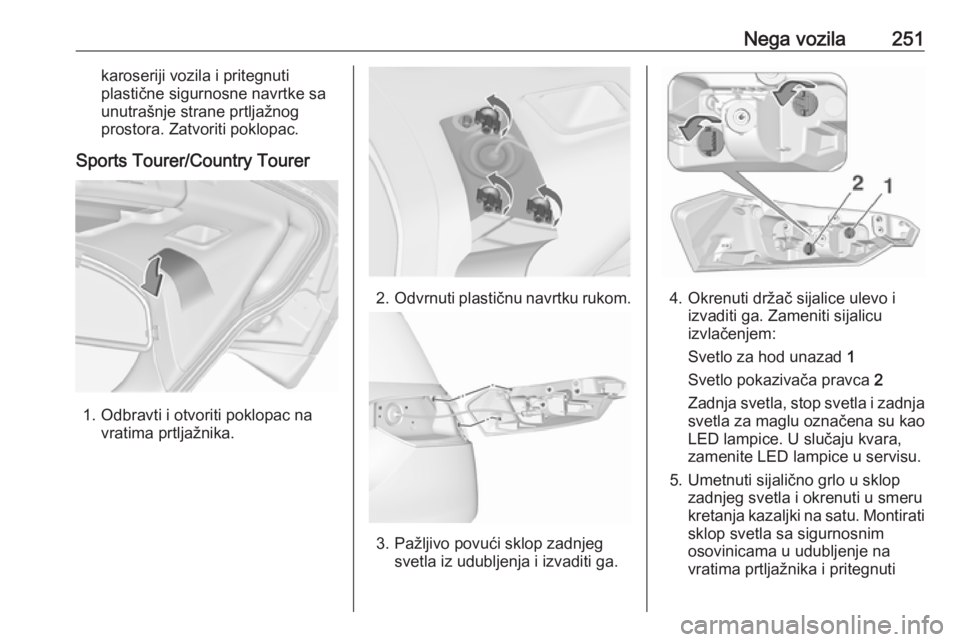

Nega vozila251karoseriji vozila i pritegnuti
plastične sigurnosne navrtke sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac.
Sports Tourer/Country Tourer
1. Odbravti i otvoriti poklopac na vratima prtljažnika.
2.Odvrnuti plastičnu navrtku rukom.
3. Pažljivo povući sklop zadnjeg
svetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicu
izvlačenjem:
Svetlo za hod unazad 1
Svetlo pokazivača pravca 2
Zadnja svetla, stop svetla i zadnja
svetla za maglu označena su kao
LED lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
vratima prtljažnika i pritegnuti

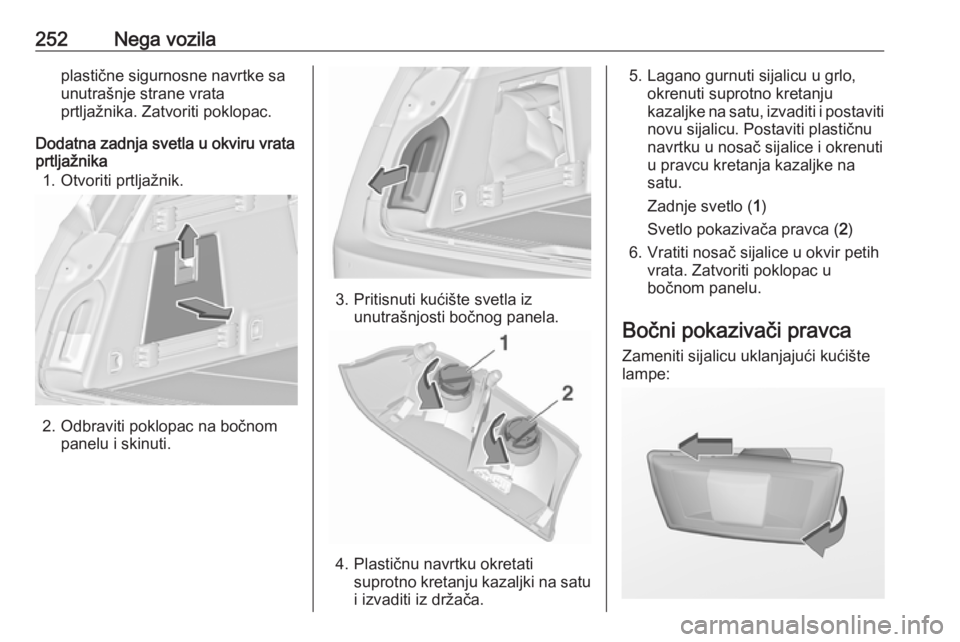

252Nega vozilaplastične sigurnosne navrtke sa
unutrašnje strane vrata prtljažnika. Zatvoriti poklopac.
Dodatna zadnja svetla u okviru vrata
prtljažnika
1. Otvoriti prtljažnik.
2. Odbraviti poklopac na bočnom panelu i skinuti.
3. Pritisnuti kućište svetla izunutrašnjosti bočnog panela.
4. Plastičnu navrtku okretatisuprotno kretanju kazaljki na satu
i izvaditi iz držača.
5. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti novu sijalicu. Postaviti plastičnu
navrtku u nosač sijalice i okrenuti
u pravcu kretanja kazaljke na
satu.
Zadnje svetlo ( 1)
Svetlo pokazivača pravca ( 2)
6. Vratiti nosač sijalice u okvir petih vrata. Zatvoriti poklopac u
bočnom panelu.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:

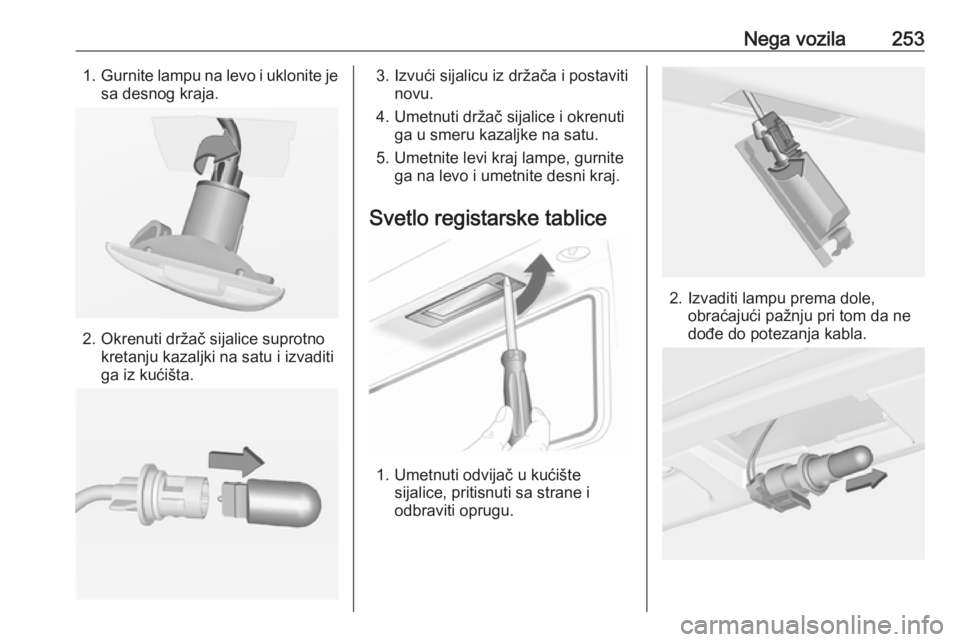

Nega vozila2531.Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u kućište sijalice, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.

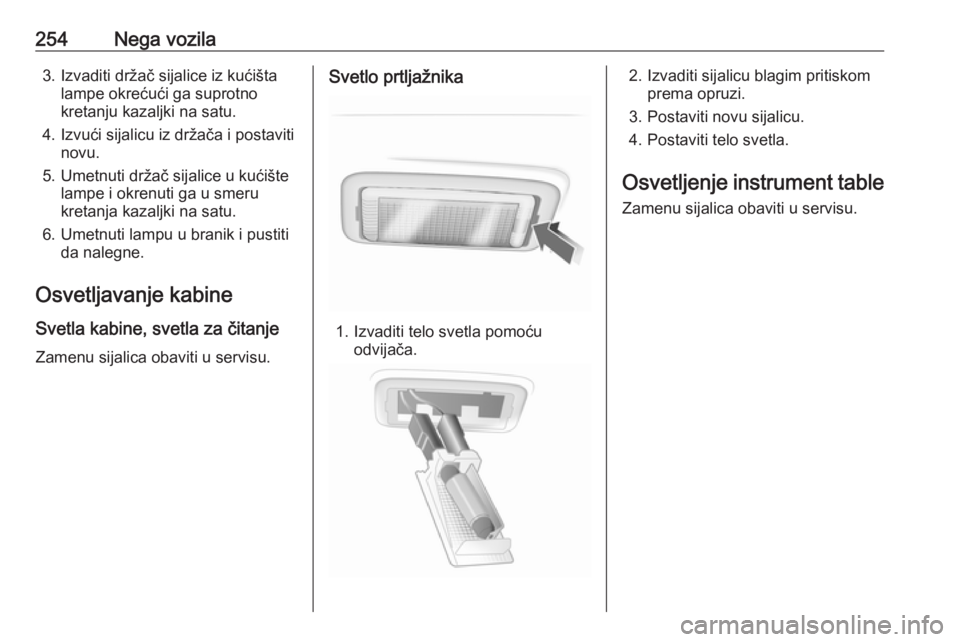

254Nega vozila3. Izvaditi držač sijalice iz kućištalampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanjeZamenu sijalica obaviti u servisu.Svetlo prtljažnika
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu blagim pritiskomprema opruzi.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument table Zamenu sijalica obaviti u servisu.

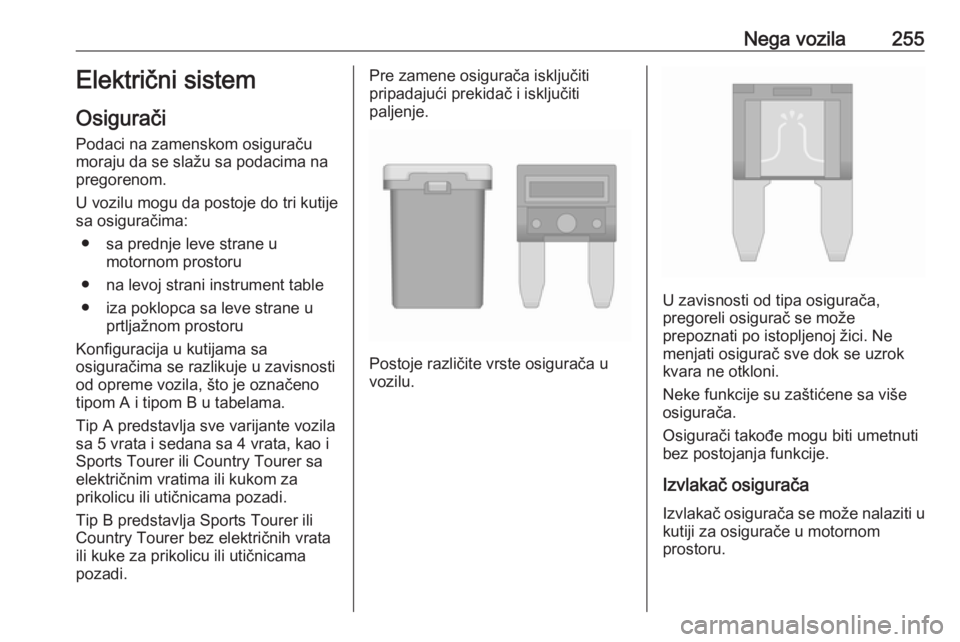

Nega vozila255Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu mogu da postoje do tri kutije
sa osiguračima:
● sa prednje leve strane u motornom prostoru
● na levoj strani instrument table ● iza poklopca sa leve strane u prtljažnom prostoru
Konfiguracija u kutijama sa
osiguračima se razlikuje u zavisnosti
od opreme vozila, što je označeno
tipom A i tipom B u tabelama.
Tip A predstavlja sve varijante vozila
sa 5 vrata i sedana sa 4 vrata, kao i
Sports Tourer ili Country Tourer sa
električnim vratima ili kukom za
prikolicu ili utičnicama pozadi.
Tip B predstavlja Sports Tourer ili
Country Tourer bez električnih vrata
ili kuke za prikolicu ili utičnicama
pozadi.Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

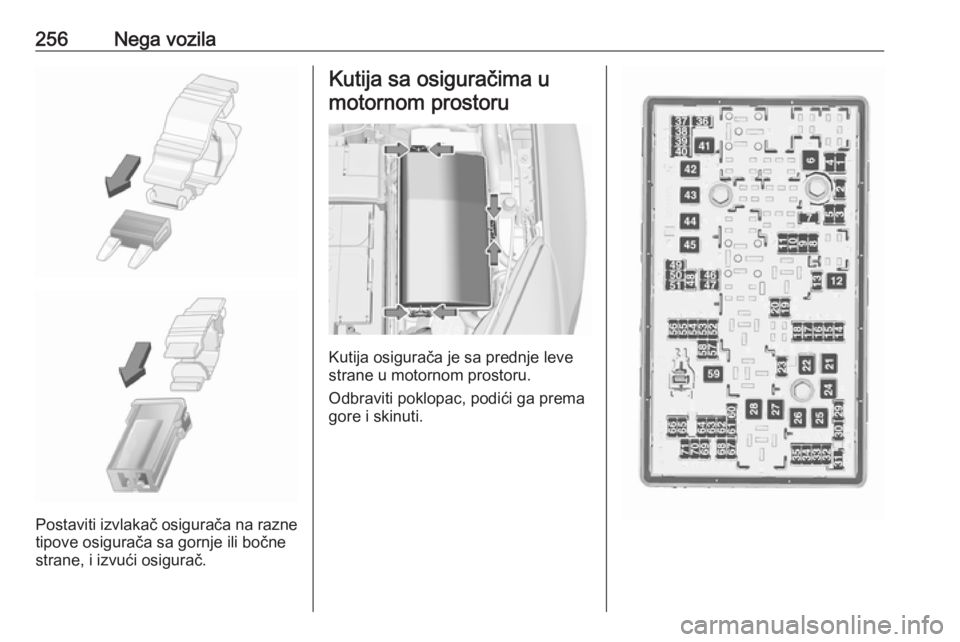

Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.

256Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac, podići ga prema gore i skinuti.

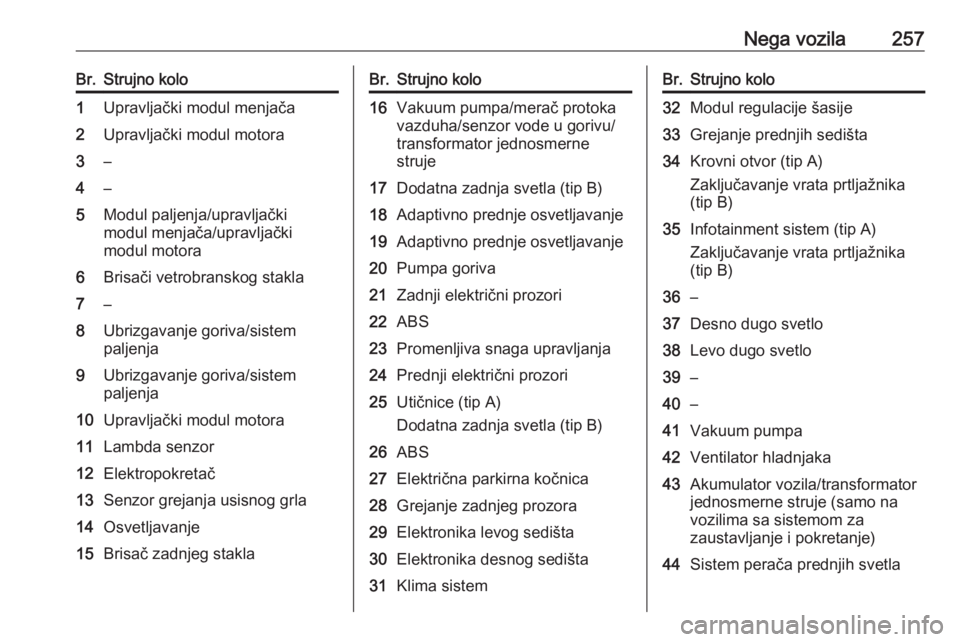

Nega vozila257Br.Strujno kolo1Upravljački modul menjača2Upravljački modul motora3–4–5Modul paljenja/upravljački
modul menjača/upravljački
modul motora6Brisači vetrobranskog stakla7–8Ubrizgavanje goriva/sistem
paljenja9Ubrizgavanje goriva/sistem
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Senzor grejanja usisnog grla14Osvetljavanje15Brisač zadnjeg staklaBr.Strujno kolo16Vakuum pumpa/merač protoka
vazduha/senzor vode u gorivu/
transformator jednosmerne
struje17Dodatna zadnja svetla (tip B)18Adaptivno prednje osvetljavanje19Adaptivno prednje osvetljavanje20Pumpa goriva21Zadnji električni prozori22ABS23Promenljiva snaga upravljanja24Prednji električni prozori25Utičnice (tip A)
Dodatna zadnja svetla (tip B)26ABS27Električna parkirna kočnica28Grejanje zadnjeg prozora29Elektronika levog sedišta30Elektronika desnog sedišta31Klima sistemBr.Strujno kolo32Modul regulacije šasije33Grejanje prednjih sedišta34Krovni otvor (tip A)
Zaključavanje vrata prtljažnika
(tip B)35Infotainment sistem (tip A)
Zaključavanje vrata prtljažnika
(tip B)36–37Desno dugo svetlo38Levo dugo svetlo39–40–41Vakuum pumpa42Ventilator hladnjaka43Akumulator vozila/transformator
jednosmerne struje (samo na
vozilima sa sistemom za
zaustavljanje i pokretanje)44Sistem perača prednjih svetla

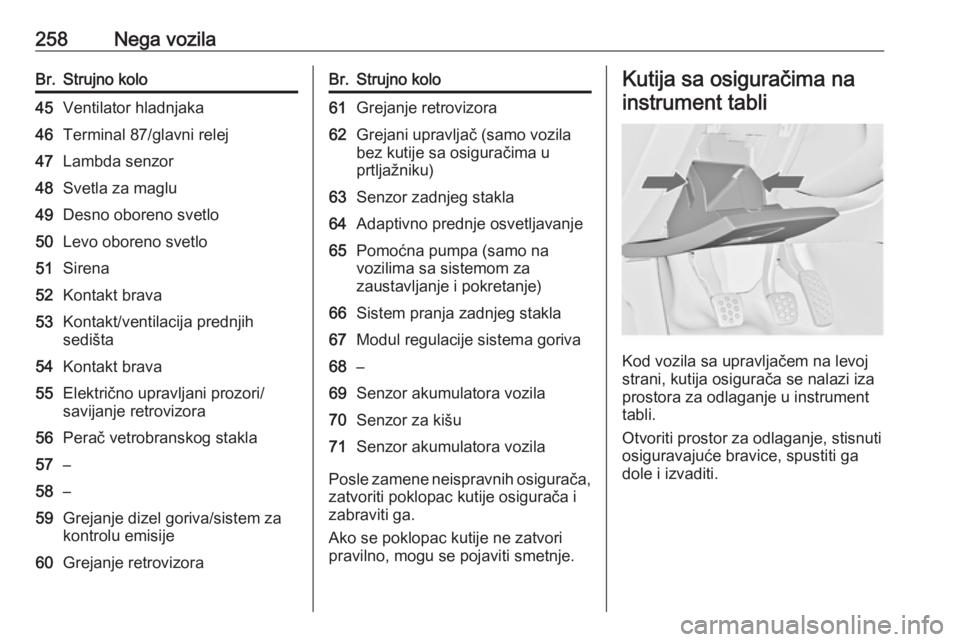

258Nega vozilaBr.Strujno kolo45Ventilator hladnjaka46Terminal 87/glavni relej47Lambda senzor48Svetla za maglu49Desno oboreno svetlo50Levo oboreno svetlo51Sirena52Kontakt brava53Kontakt/ventilacija prednjih
sedišta54Kontakt brava55Električno upravljani prozori/
savijanje retrovizora56Perač vetrobranskog stakla57–58–59Grejanje dizel goriva/sistem za
kontrolu emisije60Grejanje retrovizoraBr.Strujno kolo61Grejanje retrovizora62Grejani upravljač (samo vozila
bez kutije sa osiguračima u
prtljažniku)63Senzor zadnjeg stakla64Adaptivno prednje osvetljavanje65Pomoćna pumpa (samo na
vozilima sa sistemom za
zaustavljanje i pokretanje)66Sistem pranja zadnjeg stakla67Modul regulacije sistema goriva68–69Senzor akumulatora vozila70Senzor za kišu71Senzor akumulatora vozila
Posle zamene neispravnih osigurača, zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.
