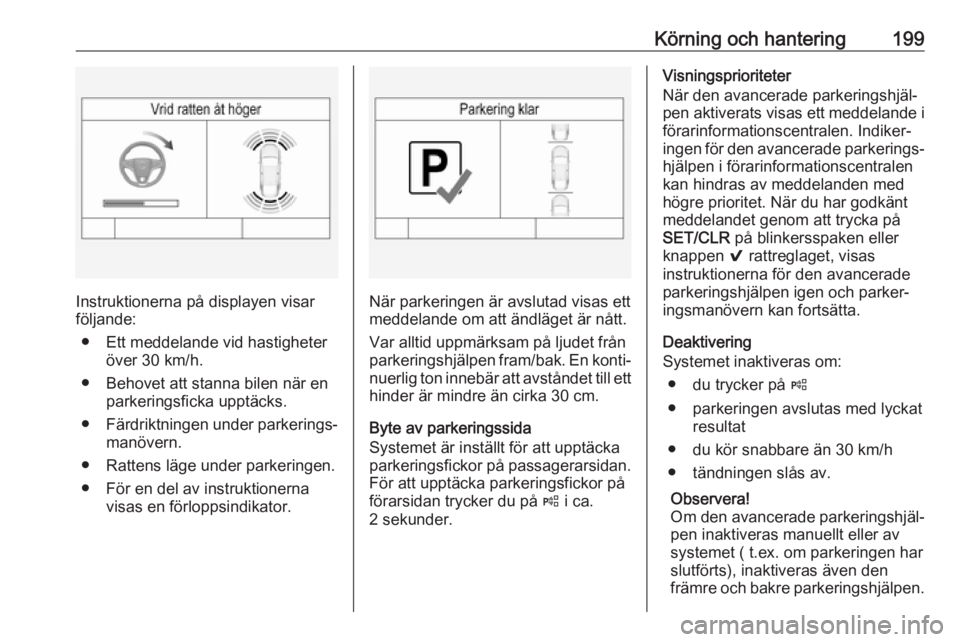

Körning och hantering199
Instruktionerna på displayen visar
följande:
● Ett meddelande vid hastigheter över 30 km/h.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Rattens läge under parkeringen.
● För en del av instruktionerna visas en förloppsindikator.När parkeringen är avslutad visas ett
meddelande om att ändläget är nått.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En konti‐
nuerlig ton innebär att avståndet till ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan.
För att upptäcka parkeringsfickor på
förarsidan trycker du på ( i ca.
2 sekunder.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
SET/CLR på blinkersspaken eller
knappen 9 rattreglaget, visas
instruktionerna för den avancerade
parkeringshjälpen igen och parker‐
ingsmanövern kan fortsätta.
Deaktivering
Systemet inaktiveras om:
● du trycker på (
● parkeringen avslutas med lyckat resultat
● du kör snabbare än 30 km/h
● tändningen slås av.
Observera!
Om den avancerade parkeringshjäl‐
pen inaktiveras manuellt eller av
systemet ( t.ex. om parkeringen har
slutförts), inaktiveras även den
främre och bakre parkeringshjälpen.

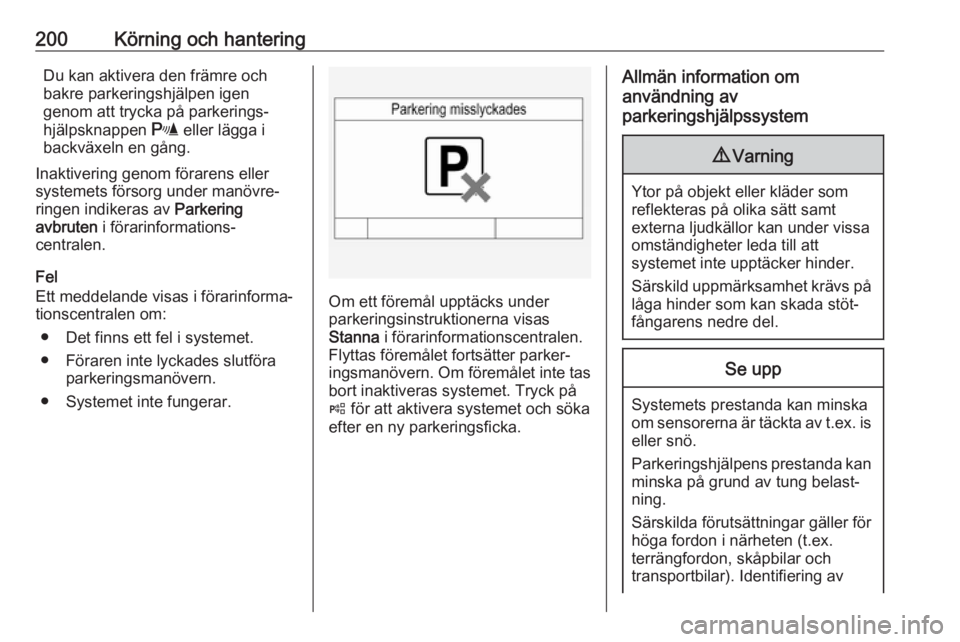

200Körning och hanteringDu kan aktivera den främre och
bakre parkeringshjälpen igen
genom att trycka på parkerings‐
hjälpsknappen r eller lägga i
backväxeln en gång.
Inaktivering genom förarens eller
systemets försorg under manövre‐
ringen indikeras av Parkering
avbruten i förarinformations‐
centralen.
Fel
Ett meddelande visas i förarinforma‐
tionscentralen om:
● Det finns ett fel i systemet.
● Föraren inte lyckades slutföra parkeringsmanövern.
● Systemet inte fungerar.
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna i förarinformationscentralen.
Flyttas föremålet fortsätter parker‐
ingsmanövern. Om föremålet inte tas
bort inaktiveras systemet. Tryck på
( för att aktivera systemet och söka
efter en ny parkeringsficka.
Allmän information om
användning av
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av

Körning och hantering201föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐
rande tvärsnitt, t.ex. små föremål eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Du kan aktivera och inaktivera
parkeringshjälpen genom att ändra
inställningarna på informationsdis‐
playen.
Personliga inställningar 3 119.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten
ansluts.
Det kan hända att sensorn varnar för föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Systemet måste kalibreras efter produktion. För optimal parkering
vägledning, en körsträcka på minst
35 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om den passerar dig, tänds den gula
varningssymbolen B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐ bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det
passerade fordonet tänds inte
varningssymbolen B på den
aktuella ytterbackspegeln.

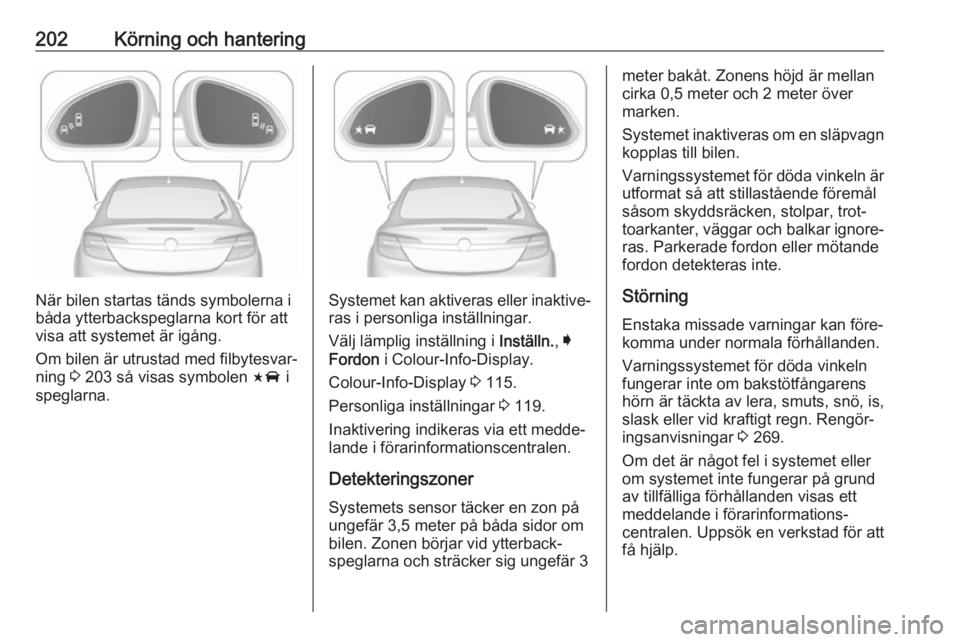

202Körning och hantering
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Om bilen är utrustad med filbytesvar‐
ning 3 203 så visas symbolen F i
speglarna.Systemet kan aktiveras eller inaktive‐ ras i personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Systemets sensor täcker en zon på
ungefär 3,5 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär 3
meter bakåt. Zonens höjd är mellan
cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 269.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.

Körning och hantering203FilbytesvarningUtöver dödvinkelvarningen 3 201
upptäcker filbytesvarningen fordon
som närmar sig snabbt bakifrån i
parallella körfält nära din bil.
Om bilen är utrustad med filbytesvar‐
ning ingår alltid dödvinkelvarning.
Systemet varnar visuellt i vardera
ytterbackspegeln när det upptäcker
fordon som närmar sig snabbt
bakifrån.
Radaravståndssensorerna sitter i
bakre stötfångaren.9 Varning
Filbytesvarning är ingen ersätt‐
ning för förarens uppsikt.
Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon
som närmar sig bakifrån och körs i
avsevärt högre hastighet tänds den
gula varningssymbolen F i respek‐
tive ytterbackspegel. Om föraren akti‐
verar blinkersen börjar varningssym‐
bolen F blinka gult för att du inte
ska byta fil.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 3,5 meter parallellt på båda sidor
om bilen och ca 3 meter bakåt för
dödvinkelvarning (A) och ca
70 meter bakåt för filbytesvarning
(B) i parallella körfält. Zonerna börjar
vid vardera ytterbackspegeln.
Zonens höjd är ungefär mellan
0,5 meter och 2 meter över marken.
Deaktivering Aktivering eller deaktivering av filby‐
tesvarning kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.

204Körning och hanteringVälj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Observera!
Systemet måste kalibreras efter produktion. För optimal funktion, kör
snarast möjligt ett bra stycke på en
rak vägsträcka med föremål vid
sidan, t.ex. vägräcken eller barriärer.
Störning
Under normala omständigheter eller i
skarpa kurvor kan det förekomma en
del missade varningar. Systemet kan tillfälligt varna för objekt i den blinda
zonen under vissa väderförhållanden (regn, hagel, etc.). Vid körning på våt
vägbana eller i övergångar från torrt
till vått underlag kan systemet tändas,
eftersom vattenstänk kan tolkas som
objekt. Systemet kan även varna på
grund av vägräcken, skyltar, träd,buskar eller andra orörliga föremål.
Detta är normal funktion och service
av systemet behövs inte.
Filbytesvarningen fungerar kanske
inte om bakre stötfångarens hörn är
täckta av lera, smuts, snö, is eller
slask. Rengöringsanvisningar 3 269.
Om det är något fel i systemet eller om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och den avancerade parker‐
ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Aktivering
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

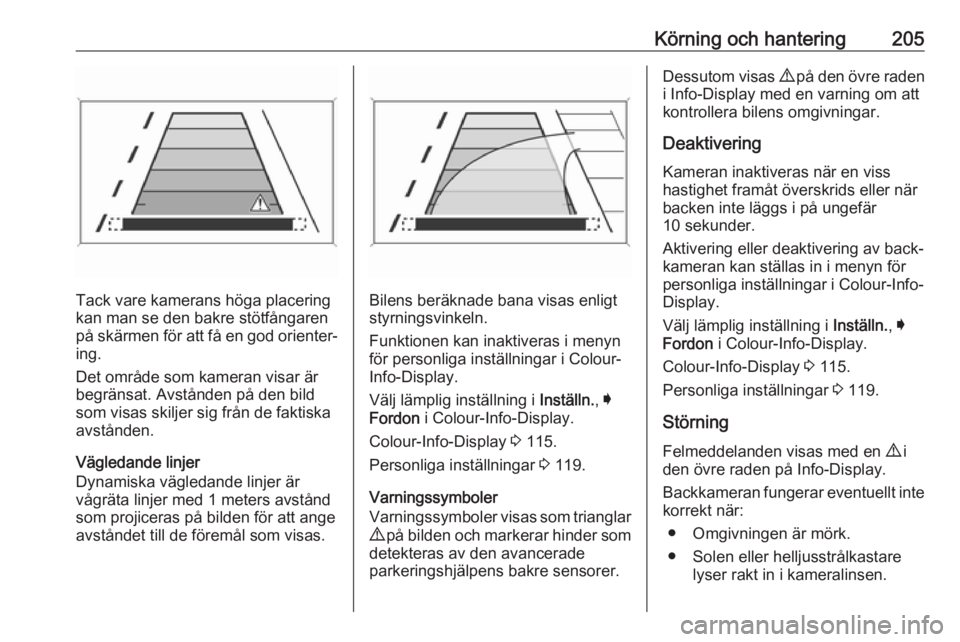

Körning och hantering205
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med 1 meters avstånd
som projiceras på bilden för att ange
avståndet till de föremål som visas.Bilens beräknade bana visas enligt
styrningsvinkeln.
Funktionen kan inaktiveras i menyn för personliga inställningar i Colour-
Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Deaktivering
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ställas in i menyn för
personliga inställningar i Colour-Info-
Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Omgivningen är mörk.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.

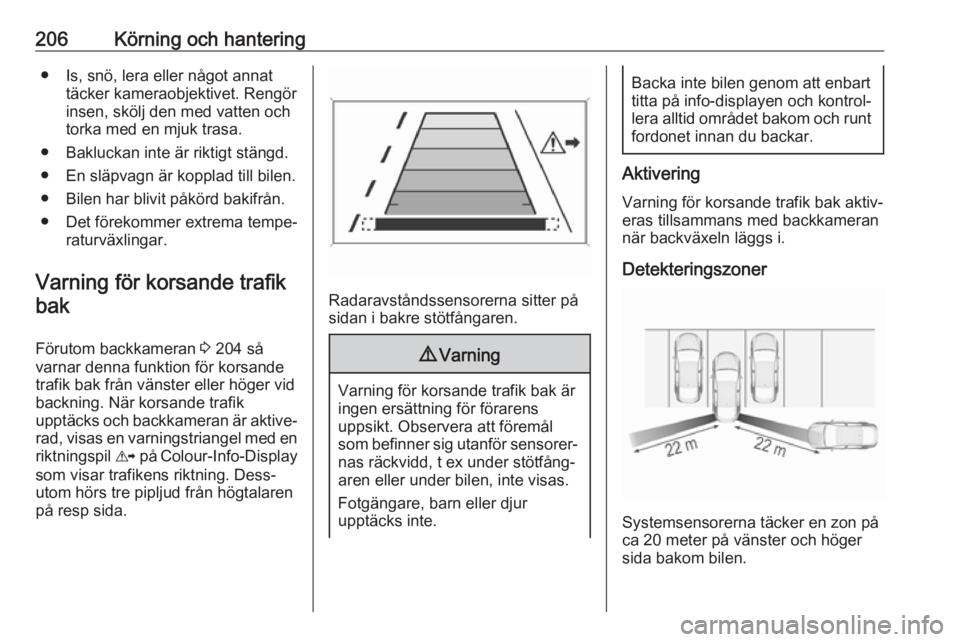

206Körning och hantering● Is, snö, lera eller något annattäcker kameraobjektivet. Rengör
insen, skölj den med vatten och torka med en mjuk trasa.
● Bakluckan inte är riktigt stängd.
● En släpvagn är kopplad till bilen.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.
Varning för korsande trafik bak
Förutom backkameran 3 204 så
varnar denna funktion för korsande trafik bak från vänster eller höger vid
backning. När korsande trafik
upptäcks och backkameran är aktive‐ rad, visas en varningstriangel med en
riktningspil K på Colour-Info-Display
som visar trafikens riktning. Dess‐
utom hörs tre pipljud från högtalaren
på resp sida.
Radaravståndssensorerna sitter på
sidan i bakre stötfångaren.
9 Varning
Varning för korsande trafik bak är
ingen ersättning för förarens
uppsikt. Observera att föremål
som befinner sig utanför sensorer‐ nas räckvidd, t ex under stötfång‐
aren eller under bilen, inte visas.
Fotgängare, barn eller djur
upptäcks inte.
Backa inte bilen genom att enbart
titta på info-displayen och kontrol‐
lera alltid området bakom och runt
fordonet innan du backar.
Aktivering
Varning för korsande trafik bak aktiv‐
eras tillsammans med backkameran
när backväxeln läggs i.
Detekteringszoner
Systemsensorerna täcker en zon på
ca 20 meter på vänster och höger
sida bakom bilen.

Körning och hantering207DeaktiveringVarning för korsande trafik bak inak‐
tiveras tillsammans med backkame‐
ran när en viss hastighet framåt över‐
skrids eller om backväxeln inte är
ilagd under ca 10 sekunder.
Aktivering eller deaktivering av
varning för korsande trafik bak kan
ställas in i menyn för personliga
inställningar i Colour-Info-Display.
Välj lämplig inställning i Inställn., I
Fordon i Colour-Info-Display.
Colour-Info-Display 3 115.
Personliga inställningar 3 119.
Störning
Systemet kanske inte fungerar
korrekt när:
● is, snö, lera eller något annat täcker sensorerna
● en släpvagn är kopplad till bilen
● bilen har blivit påkörd bakifrån
● det förekommer extrema tempe‐ raturväxlingar.Trafikmärkesassistans
Funktionalitet Trafikmärkesassistanssystemet
upptäcker angivna trafikskyltar via en
kamera i fronten och visar dem i förar‐
informationscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och förbudsmärken ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.

208Körning och hantering
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.
På basnivådisplayen väljer du
Inställn. X genom att trycka på
MENU och välja trafikmärkesassis‐
tanssidan med inställningsratten på
blinkersspaken 3 109.
Välj menyn Info på en mellannivå-
och högnivådisplay med höger ratt‐
knappar och tryck på P för att välja
trafikmärkesassistanssidan 3 109.
Om en annan sida har valts på förar‐ informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller deaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
