OPEL INSIGNIA 2017 Manual de Instrucciones (in Spanish)

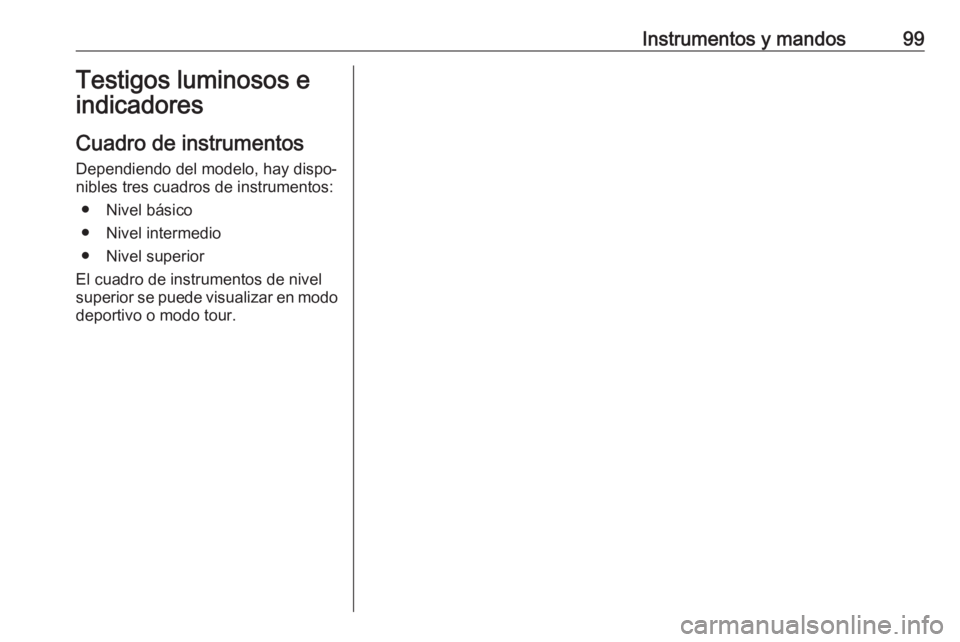

Instrumentos y mandos99Testigos luminosos eindicadores
Cuadro de instrumentos Dependiendo del modelo, hay dispo‐
nibles tres cuadros de instrumentos:
● Nivel básico
● Nivel intermedio
● Nivel superior
El cuadro de instrumentos de nivel
superior se puede visualizar en modo
deportivo o modo tour.

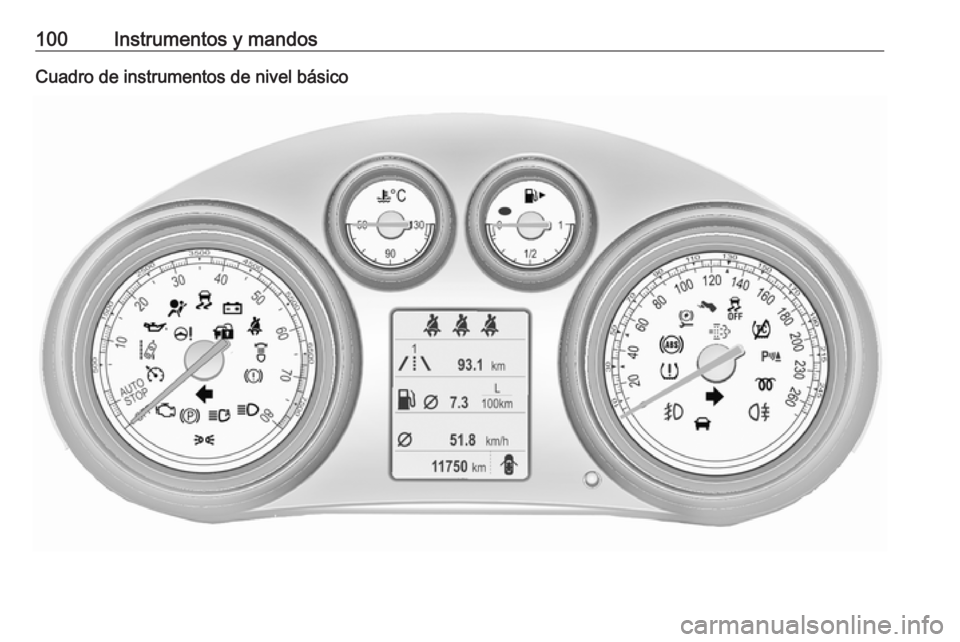

100Instrumentos y mandosCuadro de instrumentos de nivel básico

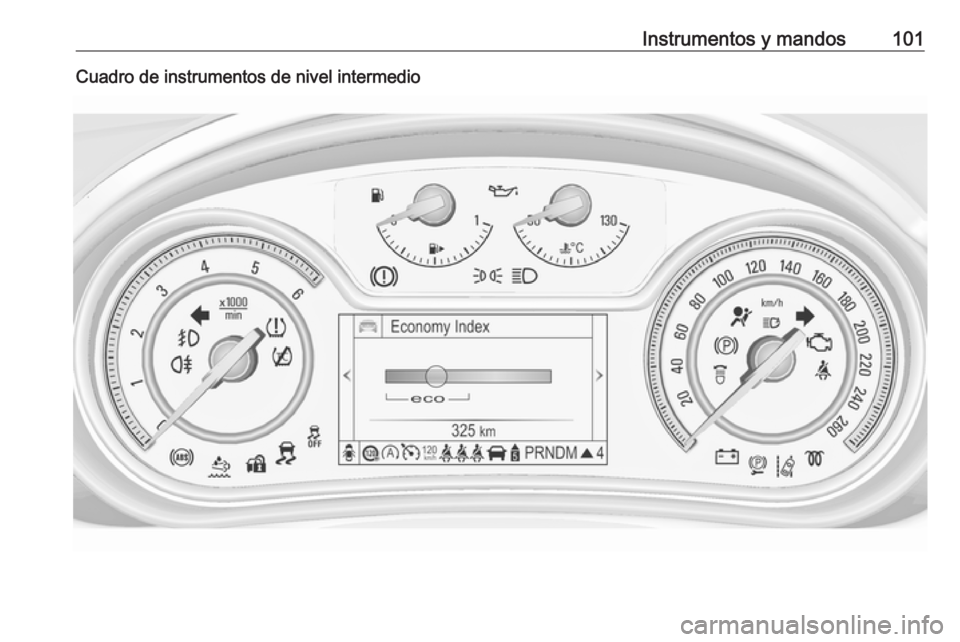

Instrumentos y mandos101Cuadro de instrumentos de nivel intermedio

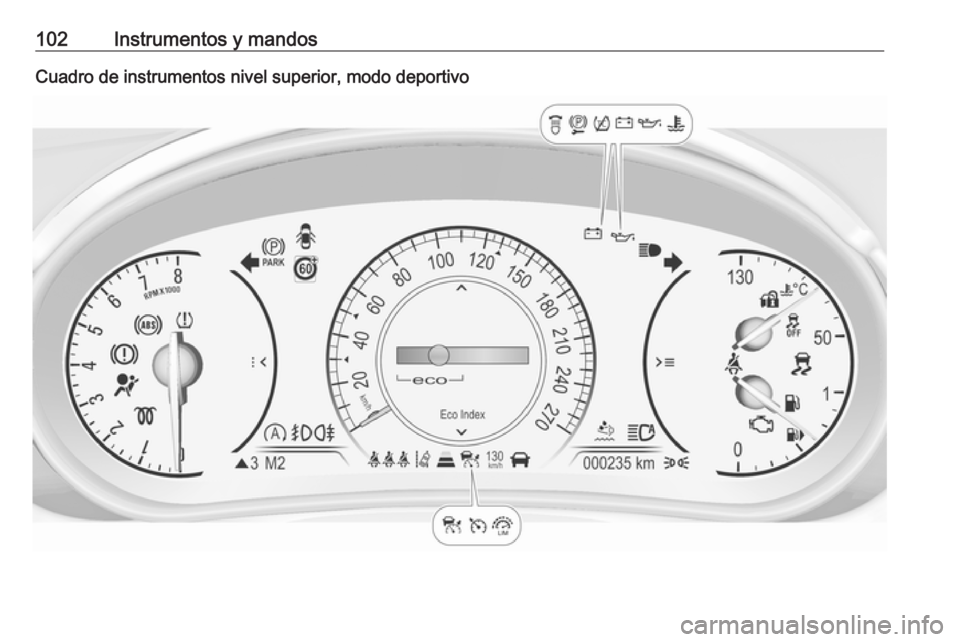

102Instrumentos y mandosCuadro de instrumentos nivel superior, modo deportivo

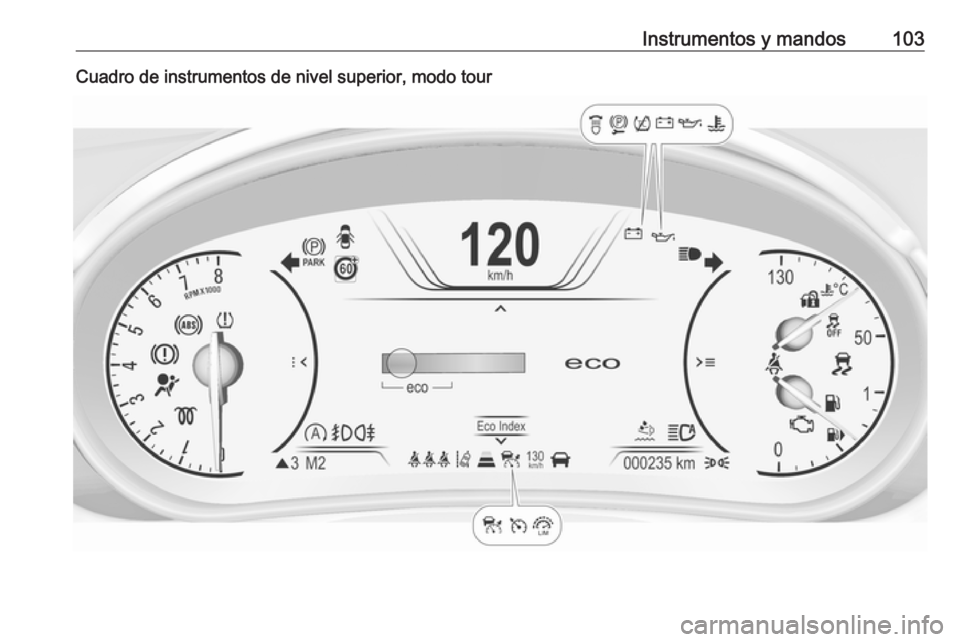

Instrumentos y mandos103Cuadro de instrumentos de nivel superior, modo tour

104Instrumentos y mandosVista generalOIntermitentes 3 110XRecordatorio del cinturón de
seguridad 3 110vAirbags y pretensores de
cinturones 3 111VDesactivación de los airbags
3 111pSistema de carga 3 111ZTestigo de averías 3 112RSistema de frenos y
embrague 3 112-Accione el pedal 3 112mFreno de estacionamiento
eléctrico 3 112jAvería del freno de estacio‐
namiento eléctrico 3 113uSistema antibloqueo de
frenos (ABS) 3 113[ o
RCambio a una marcha más
larga 3 113cDirección de esfuerzo
variable 3 113EDistancia de seguridad
3 113)Aviso de cambio de carril
3 114rAsistente de aparcamiento
por ultrasonidos 3 114nControl electrónico de estabi‐
lidad desactivado 3 114bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 114kSistema de control de trac‐
ción desactivado 3 114WTemperatura del refrigerante
del motor 3 114!Precalentamiento 3 115%Filtro de partículas diésel
3 115YAdBlue 3 115wSistema de control de presión
de los neumáticos 3 115IPresión de aceite del motor
3 115i o
YNivel de combustible bajo
3 116dInmovilizador 3 116DAutostop 3 1168Luces exteriores 3 116CLuz de carretera 3 116lAsistente de luz de carretera
3 116fSistema de faros adaptativos
3 117>Luces antiniebla 3 117rPiloto antiniebla 3 117mRegulador de velocidad
3 117C o
mControl de velocidad adap‐
table 3 117

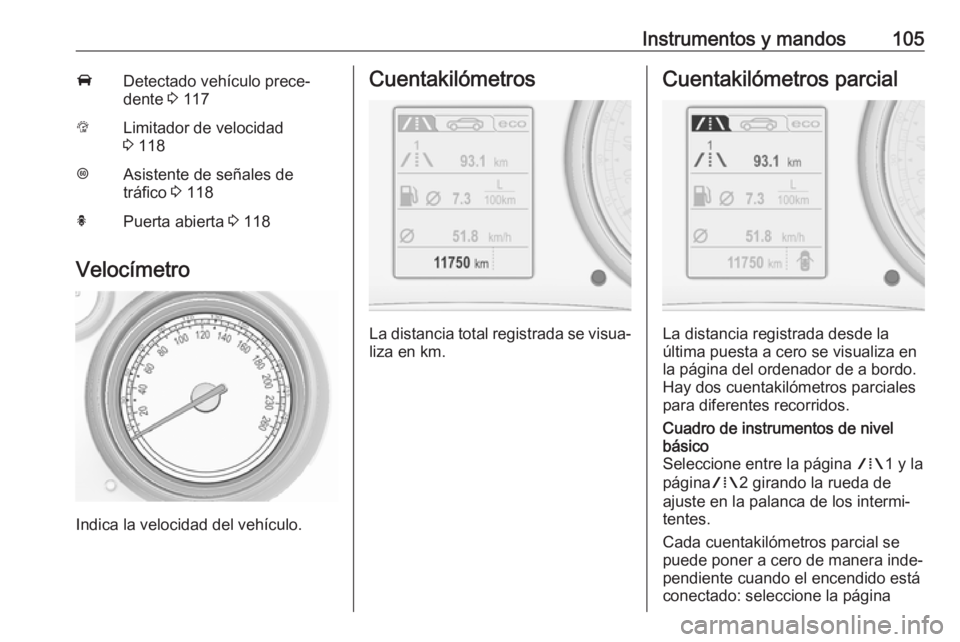

Instrumentos y mandos105ADetectado vehículo prece‐
dente 3 117LLimitador de velocidad
3 118LAsistente de señales de
tráfico 3 118hPuerta abierta 3 118
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐
liza en km.
Cuentakilómetros parcial
La distancia registrada desde la
última puesta a cero se visualiza en
la página del ordenador de a bordo.
Hay dos cuentakilómetros parciales
para diferentes recorridos.
Cuadro de instrumentos de nivel
básico
Seleccione entre la página W1 y la
página W2 girando la rueda de
ajuste en la palanca de los intermi‐
tentes.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página

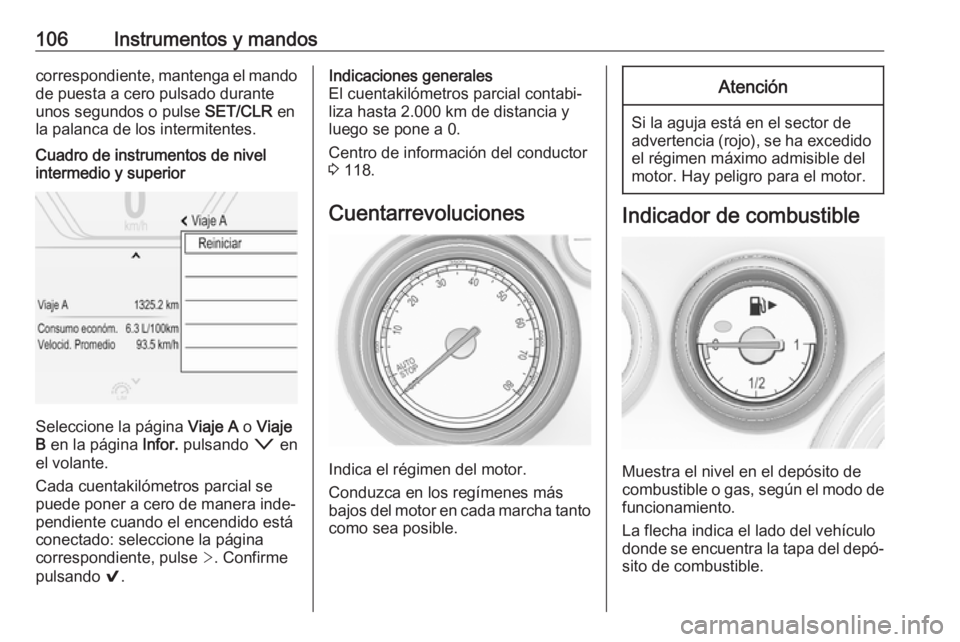

106Instrumentos y mandoscorrespondiente, mantenga el mandode puesta a cero pulsado durante
unos segundos o pulse SET/CLR en
la palanca de los intermitentes.Cuadro de instrumentos de nivel
intermedio y superior
Seleccione la página Viaje A o Viaje
B en la página Infor. pulsando o en
el volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página correspondiente, pulse >. Confirme
pulsando 9.
Indicaciones generales
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Centro de información del conductor
3 118.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de
combustible o gas, según el modo de
funcionamiento.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.

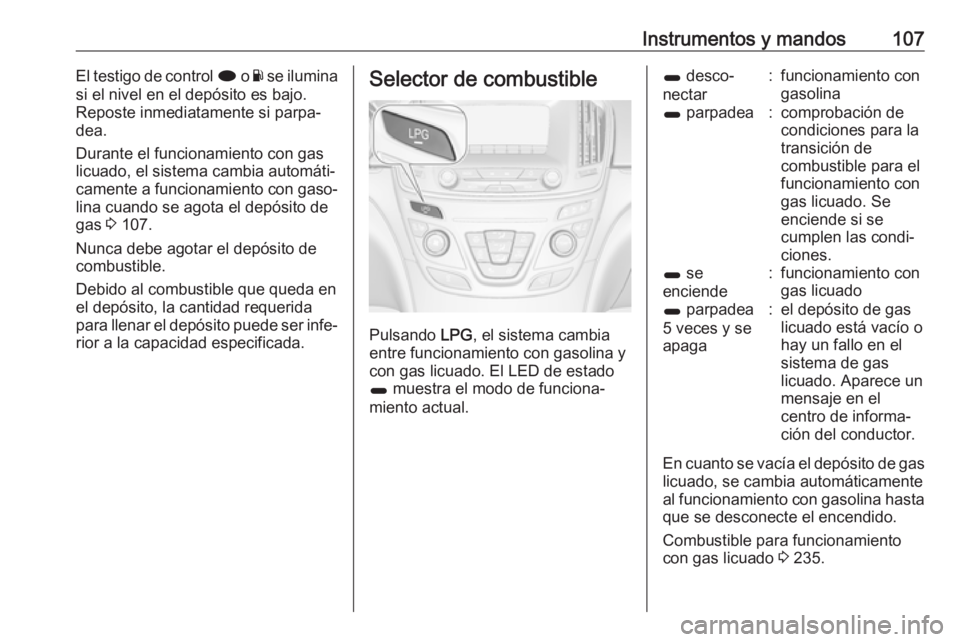

Instrumentos y mandos107El testigo de control i o Y se ilumina
si el nivel en el depósito es bajo.
Reposte inmediatamente si parpa‐
dea.
Durante el funcionamiento con gas
licuado, el sistema cambia automáti‐
camente a funcionamiento con gaso‐
lina cuando se agota el depósito de
gas 3 107.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐ rior a la capacidad especificada.Selector de combustible
Pulsando LPG, el sistema cambia
entre funcionamiento con gasolina y con gas licuado. El LED de estado1 muestra el modo de funciona‐
miento actual.
1 desco‐
nectar:funcionamiento con
gasolina1 parpadea:comprobación de
condiciones para la
transición de
combustible para el
funcionamiento con
gas licuado. Se
enciende si se
cumplen las condi‐
ciones.1 se
enciende:funcionamiento con
gas licuado1 parpadea
5 veces y se
apaga:el depósito de gas
licuado está vacío o
hay un fallo en el
sistema de gas
licuado. Aparece un
mensaje en el
centro de informa‐
ción del conductor.
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 235.

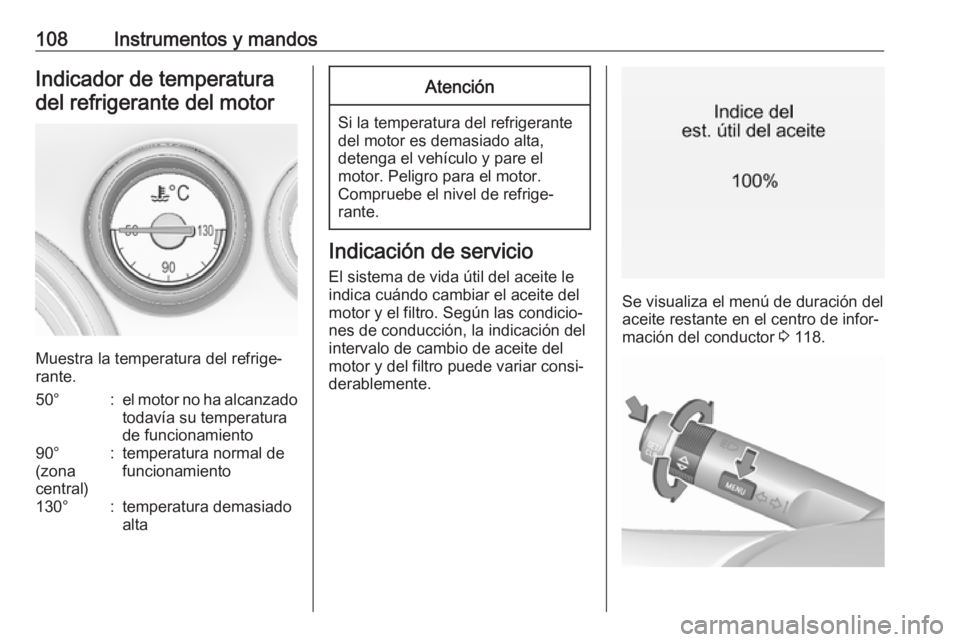

108Instrumentos y mandosIndicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50°:el motor no ha alcanzado todavía su temperatura
de funcionamiento90°
(zona
central):temperatura normal de
funcionamiento130°:temperatura demasiado
altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.
Indicación de servicio
El sistema de vida útil del aceite le
indica cuándo cambiar el aceite del
motor y el filtro. Según las condicio‐
nes de conducción, la indicación del
intervalo de cambio de aceite del
motor y del filtro puede variar consi‐
derablemente.
Se visualiza el menú de duración del
aceite restante en el centro de infor‐
mación del conductor 3 118.
