Asientos, sistemas de seguridad69Sistemas de retencióninfantil
Le recomendamos el sistema de
retención infantil Opel, adaptado
específicamente al vehículo.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas locales o nacionales. En algunos
países está prohibido el uso de siste‐ mas de retención infantil en determi‐
nadas plazas de asiento.9 Peligro
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de
airbag para el asiento del acom‐
pañante deben estar desactiva‐
dos; en caso contrario, el desplie‐ gue de los airbags supone un peli‐ gro de muerte para el niño.
Esto es aplicable especialmente si
se usan sistemas de retención
infantil orientados hacia atrás en
el asiento del acompañante.
Desactivación de los airbags 3 67.
Etiqueta del airbag 3 62.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.
Son apropiados los sistemas de
retención que cumplen con regulacio‐ nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de retención infantil según las leyes y los
reglamentos locales.
Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.
Asegúrese de que la posición de
montaje del sistema de retención
infantil en el vehículo sea correcta,
consulte las tablas siguientes.
Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.
Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

70Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
Clase de peso
En el asiento del acompañanteEn los asientos exteriores
traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU 1UUGrupo 0+: hasta 13 kgXU1UUGrupo I: de 9 a 18 kgXU1UUGrupo II: de 15 a 25 kgXXUUGrupo III: de 22 a 36 kgXXUU1:si el sistema de retención infantil se fija con un cinturón de seguridad de tres puntos, ajuste la altura del asiento en
la posición más elevada y asegúrese de que el cinturón de seguridad del vehículo salga hacia delante desde el punto de anclaje superior. Ajuste la inclinación del respaldo del asiento tan cerca como sea posible de la posición verticalpara asegurar la tensión del cinturón en el lado de la hebillaU:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosX:no se permiten sistemas de retención infantil en esta clase de peso

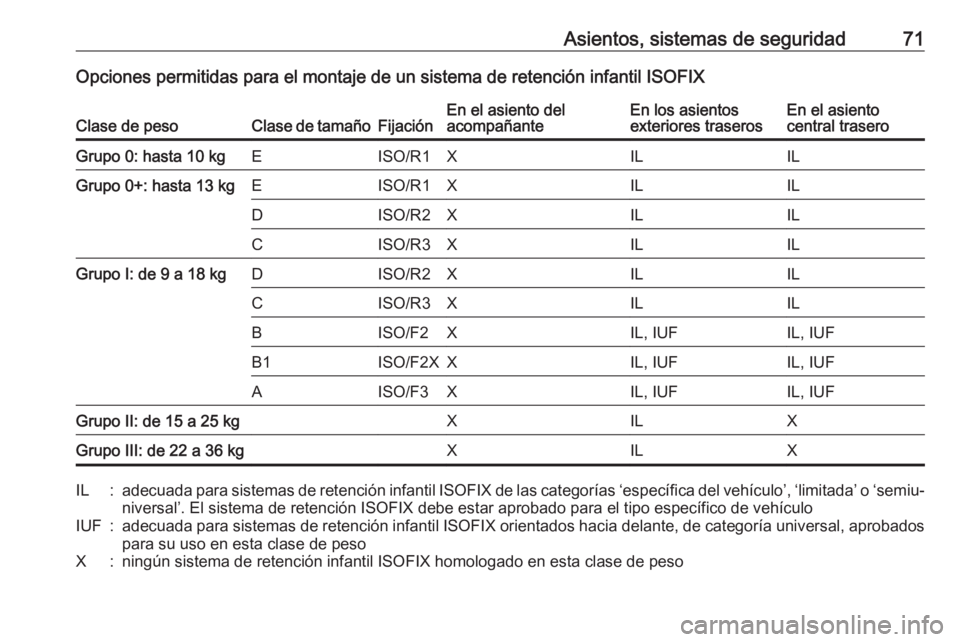

Asientos, sistemas de seguridad71Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoClase de tamañoFijaciónEn el asiento del
acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kgEISO/R1XILILGrupo 0+: hasta 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupo I: de 9 a 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGrupo II: de 15 a 25 kgXILXGrupo III: de 22 a 36 kgXILXIL:adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘semiu‐
niversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículoIUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso

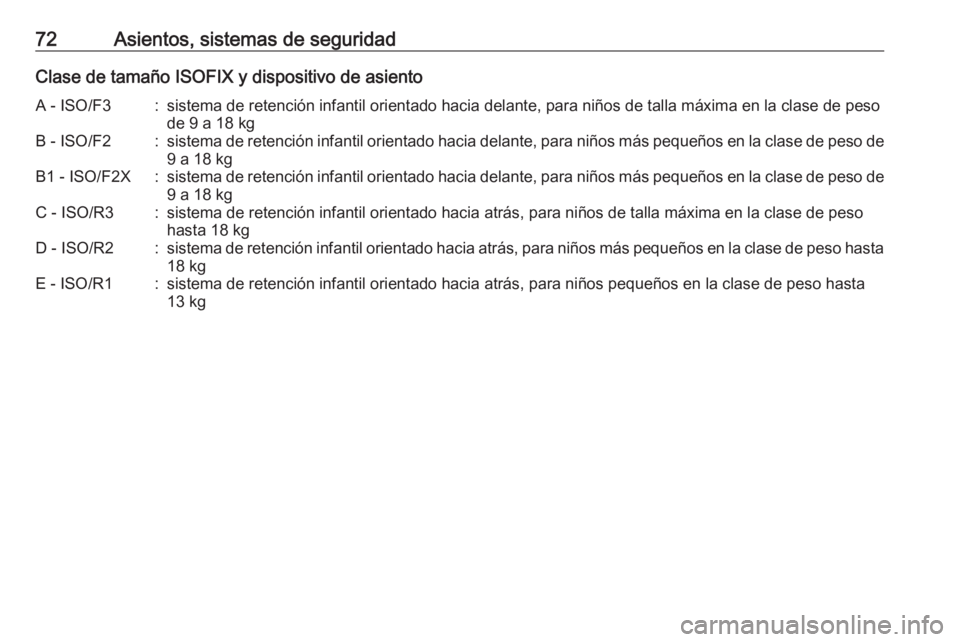

72Asientos, sistemas de seguridadClase de tamaño ISOFIX y dispositivo de asientoA - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de pesode 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg

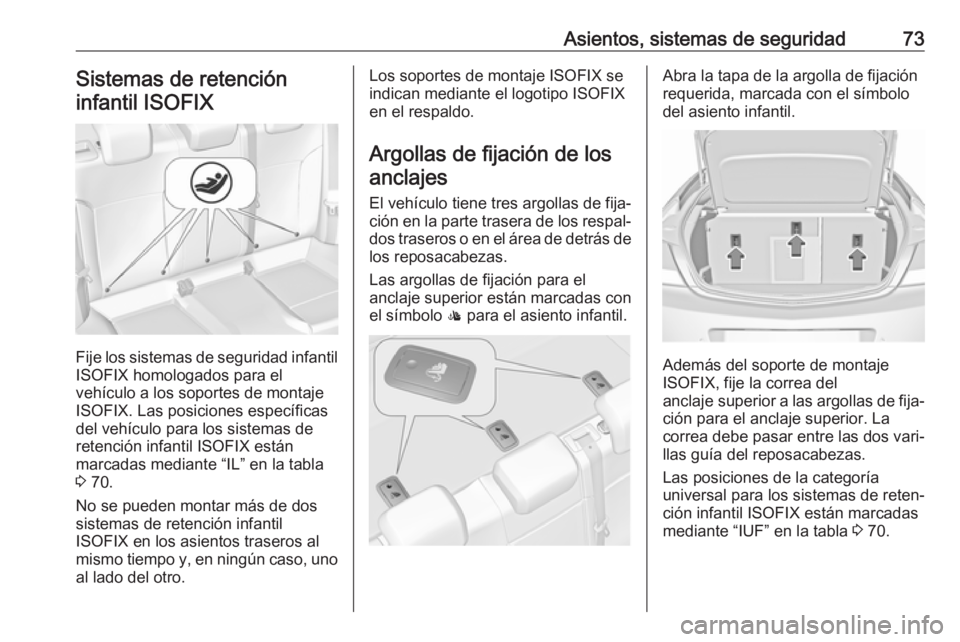

Asientos, sistemas de seguridad73Sistemas de retencióninfantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas mediante “IL” en la tabla
3 70.
No se pueden montar más de dos
sistemas de retención infantil
ISOFIX en los asientos traseros al
mismo tiempo y, en ningún caso, uno al lado del otro.
Los soportes de montaje ISOFIX se
indican mediante el logotipo ISOFIX
en el respaldo.
Argollas de fijación de losanclajes
El vehículo tiene tres argollas de fija‐
ción en la parte trasera de los respal‐ dos traseros o en el área de detrás de
los reposacabezas.
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.Abra la tapa de la argolla de fijación
requerida, marcada con el símbolo
del asiento infantil.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La correa debe pasar entre las dos vari‐
llas guía del reposacabezas.
Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante “IUF” en la tabla 3 70.

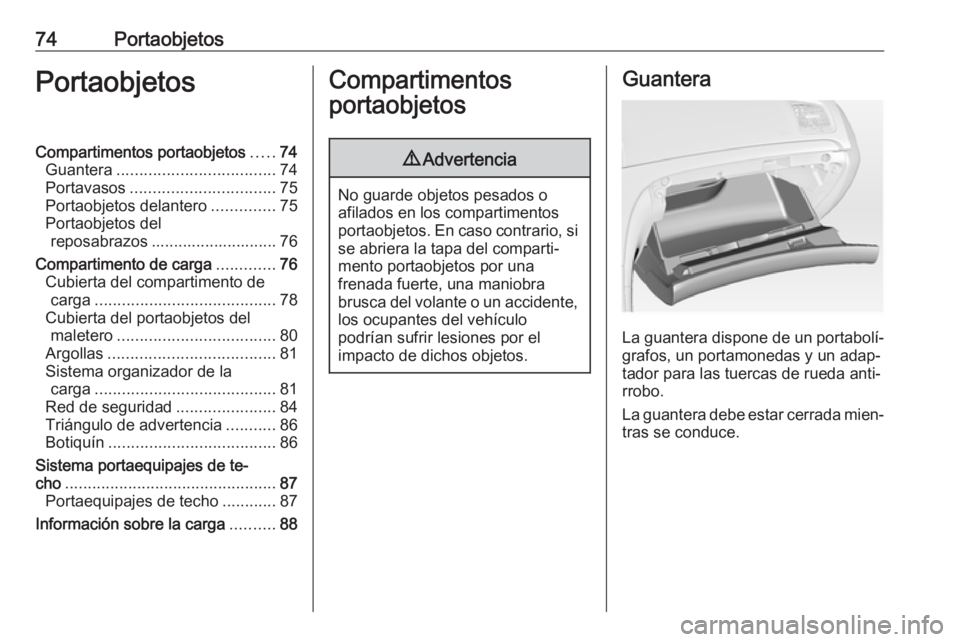

74PortaobjetosPortaobjetosCompartimentos portaobjetos.....74
Guantera ................................... 74
Portavasos ................................ 75
Portaobjetos delantero ..............75
Portaobjetos del reposabrazos ............................ 76
Compartimento de carga .............76
Cubierta del compartimento de carga ........................................ 78
Cubierta del portaobjetos del maletero ................................... 80
Argollas ..................................... 81
Sistema organizador de la carga ........................................ 81
Red de seguridad ......................84
Triángulo de advertencia ...........86
Botiquín ..................................... 86
Sistema portaequipajes de te‐
cho ............................................... 87
Portaequipajes de techo ............87
Información sobre la carga ..........88Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente, los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.
Guantera
La guantera dispone de un portabolí‐
grafos, un portamonedas y un adap‐
tador para las tuercas de rueda anti‐
rrobo.
La guantera debe estar cerrada mien‐ tras se conduce.

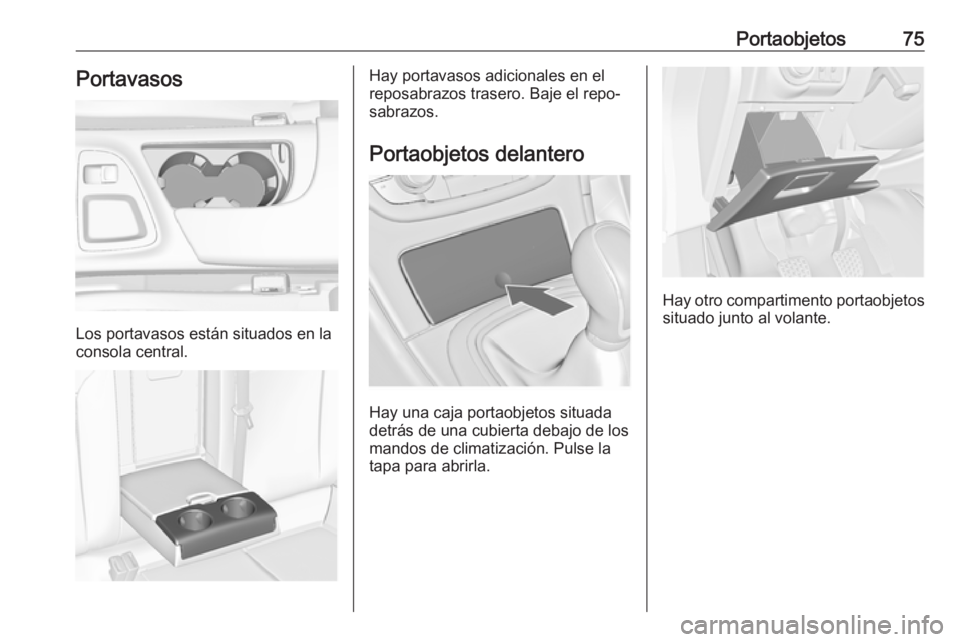

Portaobjetos75Portavasos
Los portavasos están situados en la
consola central.
Hay portavasos adicionales en el
reposabrazos trasero. Baje el repo‐ sabrazos.
Portaobjetos delantero
Hay una caja portaobjetos situada
detrás de una cubierta debajo de los
mandos de climatización. Pulse la
tapa para abrirla.
Hay otro compartimento portaobjetos situado junto al volante.

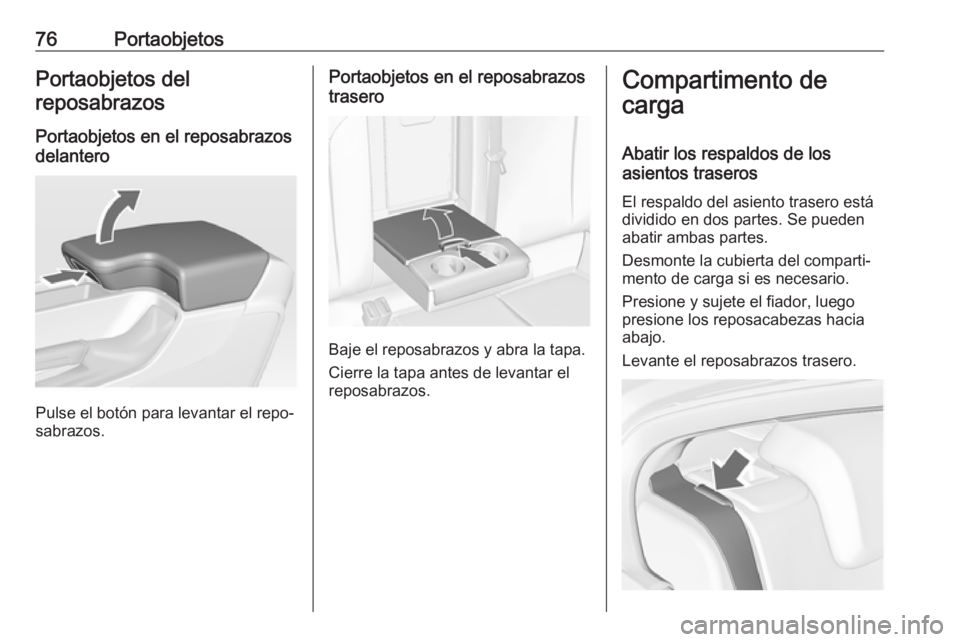

76PortaobjetosPortaobjetos del
reposabrazos
Portaobjetos en el reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos.
Portaobjetos en el reposabrazos
trasero
Baje el reposabrazos y abra la tapa.
Cierre la tapa antes de levantar el reposabrazos.
Compartimento de
carga
Abatir los respaldos de los
asientos traseros
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.
Desmonte la cubierta del comparti‐
mento de carga si es necesario.
Presione y sujete el fiador, luego
presione los reposacabezas hacia
abajo.
Levante el reposabrazos trasero.

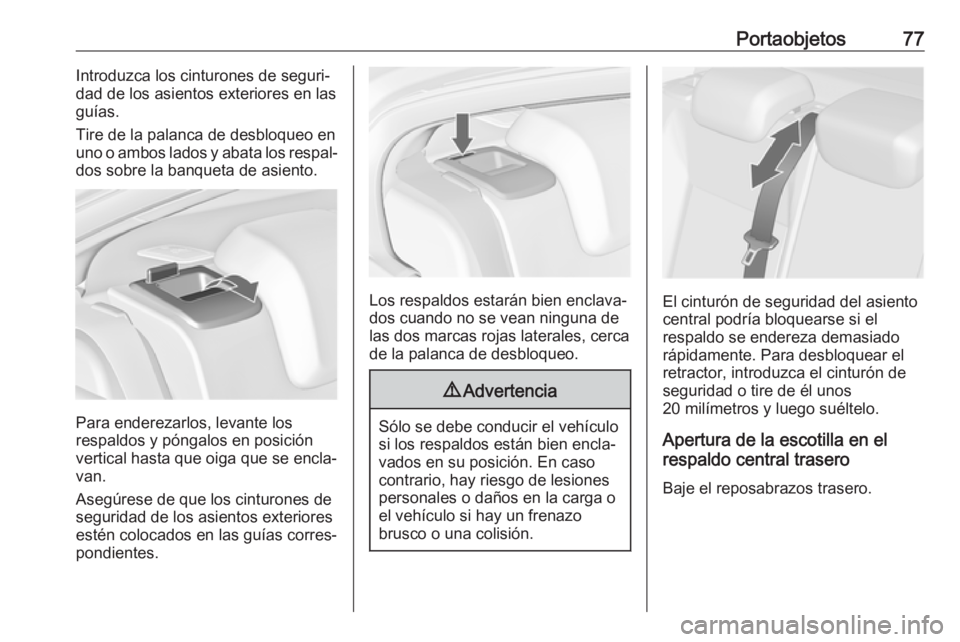

Portaobjetos77Introduzca los cinturones de seguri‐
dad de los asientos exteriores en las
guías.
Tire de la palanca de desbloqueo en
uno o ambos lados y abata los respal‐
dos sobre la banqueta de asiento.
Para enderezarlos, levante los
respaldos y póngalos en posición
vertical hasta que oiga que se encla‐
van.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.
Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las dos marcas rojas laterales, cerca
de la palanca de desbloqueo.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o el vehículo si hay un frenazo
brusco o una colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el
respaldo se endereza demasiado
rápidamente. Para desbloquear el
retractor, introduzca el cinturón de
seguridad o tire de él unos
20 milímetros y luego suéltelo.
Apertura de la escotilla en el
respaldo central trasero
Baje el reposabrazos trasero.

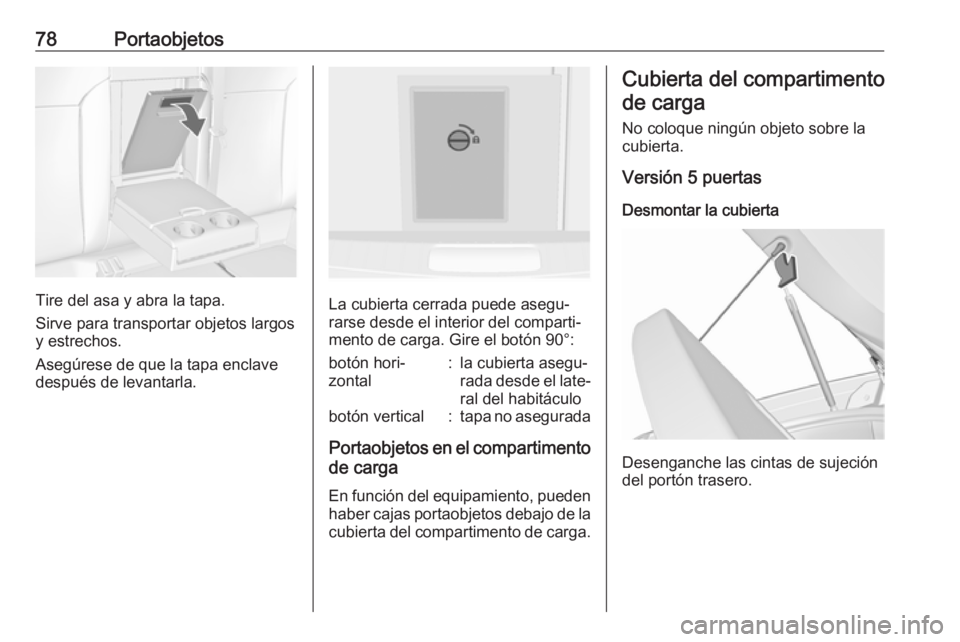

78Portaobjetos
Tire del asa y abra la tapa.
Sirve para transportar objetos largos y estrechos.
Asegúrese de que la tapa enclave
después de levantarla.La cubierta cerrada puede asegu‐
rarse desde el interior del comparti‐
mento de carga. Gire el botón 90°:
botón hori‐
zontal:la cubierta asegu‐
rada desde el late‐
ral del habitáculobotón vertical:tapa no asegurada
Portaobjetos en el compartimento
de carga
En función del equipamiento, puedenhaber cajas portaobjetos debajo de lacubierta del compartimento de carga.
Cubierta del compartimento
de carga
No coloque ningún objeto sobre la
cubierta.
Versión 5 puertas
Desmontar la cubierta
Desenganche las cintas de sujeción
del portón trasero.
