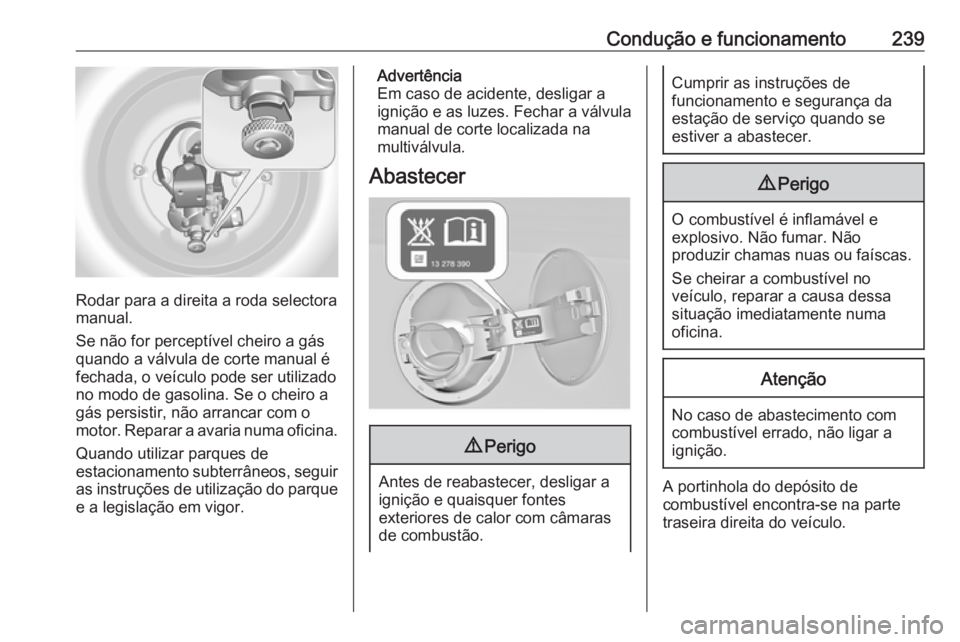

Condução e funcionamento239
Rodar para a direita a roda selectora
manual.
Se não for perceptível cheiro a gás quando a válvula de corte manual é
fechada, o veículo pode ser utilizado
no modo de gasolina. Se o cheiro a
gás persistir, não arrancar com o motor. Reparar a avaria numa oficina.
Quando utilizar parques de
estacionamento subterrâneos, seguir
as instruções de utilização do parque
e a legislação em vigor.
Advertência
Em caso de acidente, desligar a
ignição e as luzes. Fechar a válvula
manual de corte localizada na
multiválvula.
Abastecer9 Perigo
Antes de reabastecer, desligar a
ignição e quaisquer fontes
exteriores de calor com câmaras
de combustão.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A portinhola do depósito de
combustível encontra-se na parte
traseira direita do veículo.

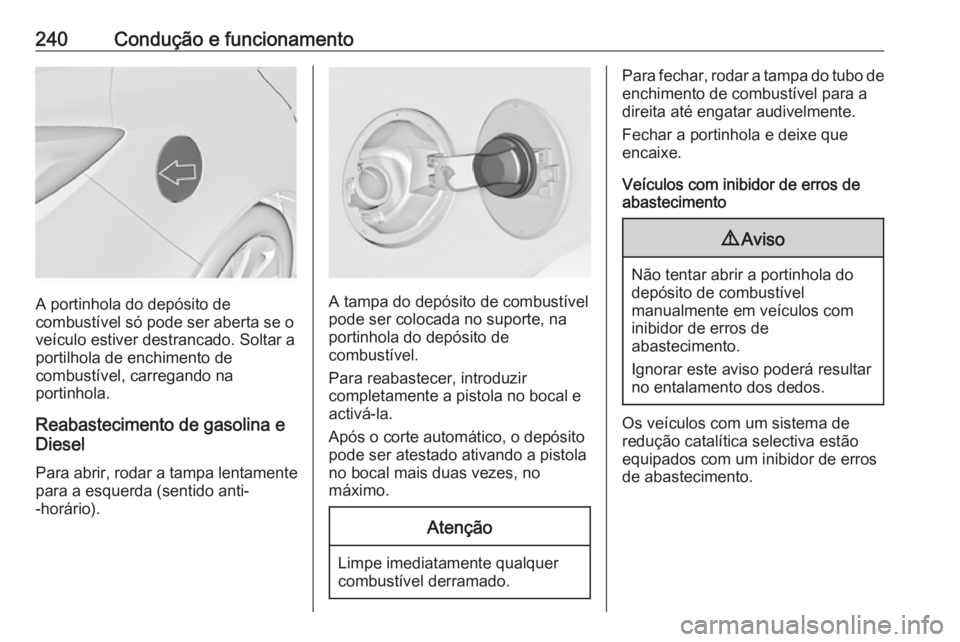

240Condução e funcionamento
A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado. Soltar a
portilhola de enchimento de
combustível, carregando na
portinhola.
Reabastecimento de gasolina e
Diesel
Para abrir, rodar a tampa lentamente para a esquerda (sentido anti-
-horário).A tampa do depósito de combustível
pode ser colocada no suporte, na
portinhola do depósito de
combustível.
Para reabastecer, introduzir
completamente a pistola no bocal e activá-la.
Após o corte automático, o depósito
pode ser atestado ativando a pistola
no bocal mais duas vezes, no
máximo.
Atenção
Limpe imediatamente qualquer
combustível derramado.
Para fechar, rodar a tampa do tubo de
enchimento de combustível para a
direita até engatar audivelmente.
Fechar a portinhola e deixe que
encaixe.
Veículos com inibidor de erros de
abastecimento9 Aviso
Não tentar abrir a portinhola do
depósito de combustível
manualmente em veículos com
inibidor de erros de
abastecimento.
Ignorar este aviso poderá resultar
no entalamento dos dedos.
Os veículos com um sistema de
redução catalítica selectiva estão equipados com um inibidor de erros
de abastecimento.

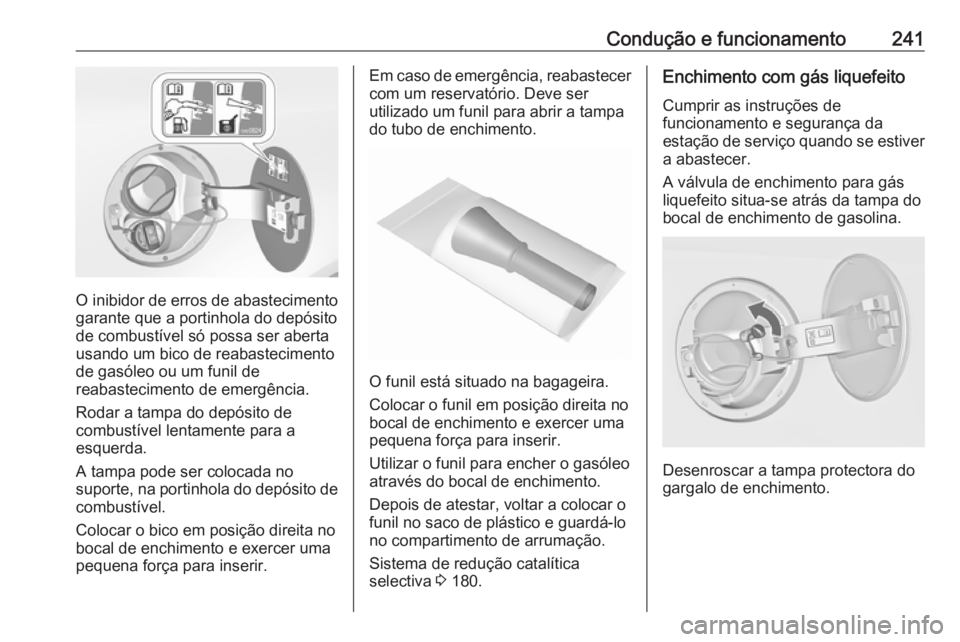

Condução e funcionamento241
O inibidor de erros de abastecimento
garante que a portinhola do depósito
de combustível só possa ser aberta
usando um bico de reabastecimento
de gasóleo ou um funil de
reabastecimento de emergência.
Rodar a tampa do depósito de
combustível lentamente para a
esquerda.
A tampa pode ser colocada no
suporte, na portinhola do depósito de
combustível.
Colocar o bico em posição direita no
bocal de enchimento e exercer uma
pequena força para inserir.
Em caso de emergência, reabastecer com um reservatório. Deve ser
utilizado um funil para abrir a tampa
do tubo de enchimento.
O funil está situado na bagageira.
Colocar o funil em posição direita no
bocal de enchimento e exercer uma
pequena força para inserir.
Utilizar o funil para encher o gasóleo
através do bocal de enchimento.
Depois de atestar, voltar a colocar o
funil no saco de plástico e guardá-lo
no compartimento de arrumação.
Sistema de redução catalítica
selectiva 3 180.
Enchimento com gás liquefeito
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se estiver a abastecer.
A válvula de enchimento para gás
liquefeito situa-se atrás da tampa do
bocal de enchimento de gasolina.
Desenroscar a tampa protectora do
gargalo de enchimento.

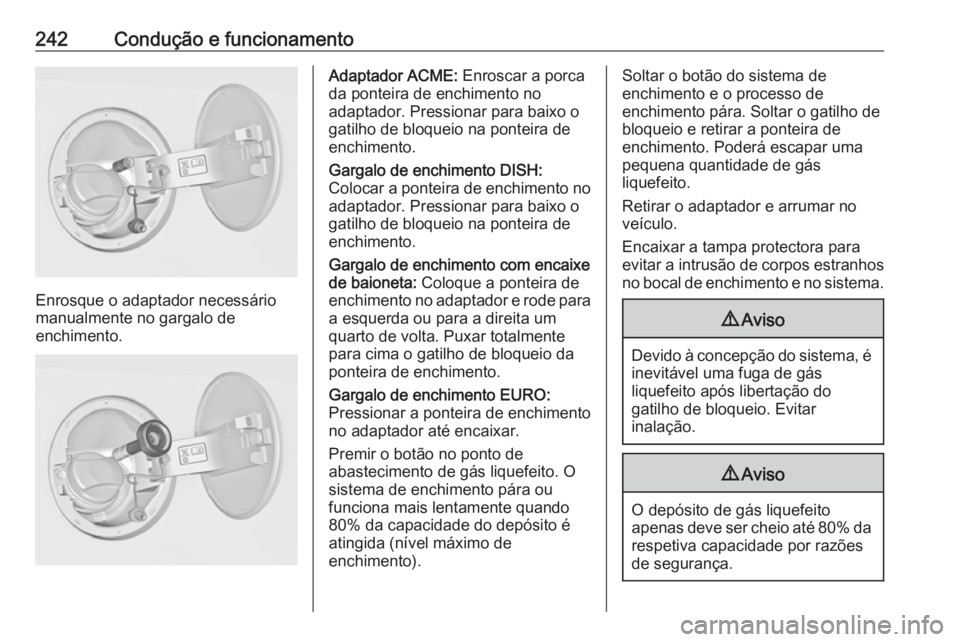

242Condução e funcionamento
Enrosque o adaptador necessário
manualmente no gargalo de
enchimento.
Adaptador ACME: Enroscar a porca
da ponteira de enchimento no
adaptador. Pressionar para baixo o
gatilho de bloqueio na ponteira de
enchimento.
Gargalo de enchimento DISH:
Colocar a ponteira de enchimento no
adaptador. Pressionar para baixo o
gatilho de bloqueio na ponteira de
enchimento.
Gargalo de enchimento com encaixe de baioneta: Coloque a ponteira de
enchimento no adaptador e rode para a esquerda ou para a direita um
quarto de volta. Puxar totalmente
para cima o gatilho de bloqueio da ponteira de enchimento.
Gargalo de enchimento EURO:
Pressionar a ponteira de enchimento
no adaptador até encaixar.
Premir o botão no ponto de
abastecimento de gás liquefeito. O
sistema de enchimento pára ou
funciona mais lentamente quando
80% da capacidade do depósito é
atingida (nível máximo de
enchimento).Soltar o botão do sistema de
enchimento e o processo de
enchimento pára. Soltar o gatilho de
bloqueio e retirar a ponteira de
enchimento. Poderá escapar uma
pequena quantidade de gás
liquefeito.
Retirar o adaptador e arrumar no
veículo.
Encaixar a tampa protectora para
evitar a intrusão de corpos estranhos no bocal de enchimento e no sistema.9 Aviso
Devido à concepção do sistema, é
inevitável uma fuga de gás
liquefeito após libertação do
gatilho de bloqueio. Evitar
inalação.
9 Aviso
O depósito de gás liquefeito
apenas deve ser cheio até 80% da respetiva capacidade por razões
de segurança.

Condução e funcionamento243A multiválvula existente no depósito
de gás liquefeito limita
automaticamente a quantidade a
encher. Se for adicionada uma
quantidade maior, recomendamos
não expor o veículo ao sol até que a
quantidade em excesso tenha sido
consumida.
Adaptador de enchimento
Como os sistemas de enchimento
não estão normalizados, são
necessários adaptadores diferentes
que estão disponíveis nos
Distribuidores Autorizados Opel e
nos Reparadores Autorizados Opel.Adaptador ACME: Bélgica,
Alemanha, Irlanda, Luxemburgo,
Suíça
Adaptador de baioneta: Países
Baixos, Noruega, Espanha, Reino
Unido
Adaptador Euro: Espanha
Adaptador DISH: Áustria, Bósnia-
-Herzegovina, Bulgária, Croácia,
República Checa, Dinamarca,

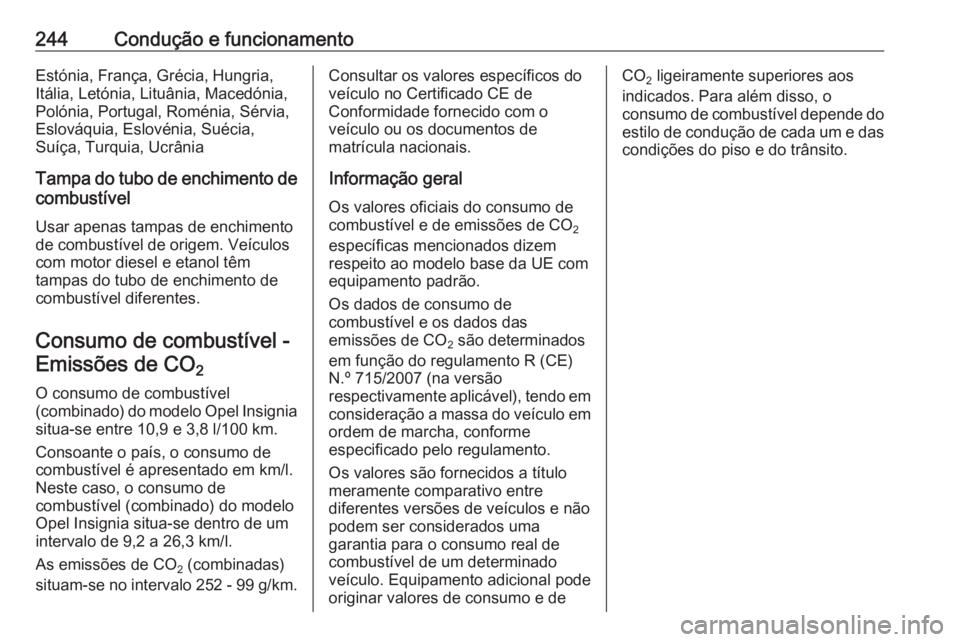

244Condução e funcionamentoEstónia, França, Grécia, Hungria,
Itália, Letónia, Lituânia, Macedónia,
Polónia, Portugal, Roménia, Sérvia,
Eslováquia, Eslovénia, Suécia,
Suíça, Turquia, Ucrânia
Tampa do tubo de enchimento decombustível
Usar apenas tampas de enchimento
de combustível de origem. Veículos
com motor diesel e etanol têm
tampas do tubo de enchimento de
combustível diferentes.
Consumo de combustível - Emissões de CO 2
O consumo de combustível
(combinado) do modelo Opel Insignia situa-se entre 10,9 e 3,8 l/100 km.
Consoante o país, o consumo de
combustível é apresentado em km/l.
Neste caso, o consumo de
combustível (combinado) do modelo
Opel Insignia situa-se dentro de um
intervalo de 9,2 a 26,3 km/l.
As emissões de CO 2 (combinadas)
situam-se no intervalo 252 - 99 g/km.Consultar os valores específicos do
veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral
Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.
Os dados de consumo de
combustível e os dados das
emissões de CO 2 são determinados
em função do regulamento R (CE)
N.º 715/2007 (na versão
respectivamente aplicável), tendo em
consideração a massa do veículo em ordem de marcha, conforme
especificado pelo regulamento.
Os valores são fornecidos a título
meramente comparativo entre
diferentes versões de veículos e não
podem ser considerados uma
garantia para o consumo real de
combustível de um determinado
veículo. Equipamento adicional pode
originar valores de consumo e deCO 2 ligeiramente superiores aos
indicados. Para além disso, o
consumo de combustível depende do estilo de condução de cada um e dascondições do piso e do trânsito.

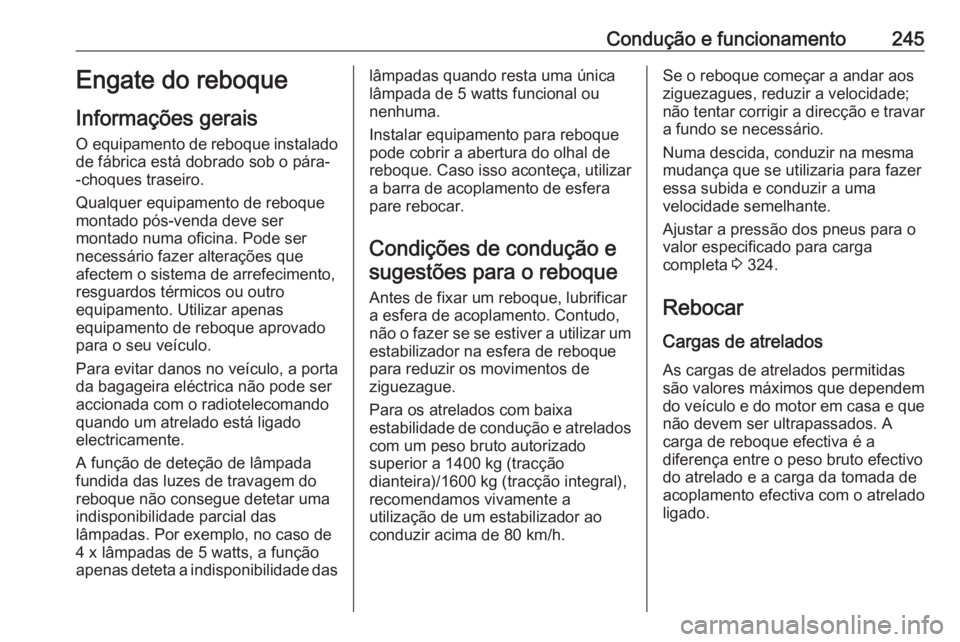

Condução e funcionamento245Engate do reboque
Informações gerais O equipamento de reboque instalado
de fábrica está dobrado sob o pára-
-choques traseiro.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento. Utilizar apenas
equipamento de reboque aprovado
para o seu veículo.
Para evitar danos no veículo, a porta
da bagageira eléctrica não pode ser
accionada com o radiotelecomando
quando um atrelado está ligado
electricamente.
A função de deteção de lâmpada
fundida das luzes de travagem do reboque não consegue detetar umaindisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de 5 watts, a função
apenas deteta a indisponibilidade daslâmpadas quando resta uma única
lâmpada de 5 watts funcional ou
nenhuma.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de
reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
pare rebocar.
Condições de condução e sugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Para os atrelados com baixa
estabilidade de condução e atrelados com um peso bruto autorizado
superior a 1400 kg (tracção
dianteira)/1600 kg (tracção integral),
recomendamos vivamente a
utilização de um estabilizador ao
conduzir acima de 80 km/h.Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 324.
Rebocar
Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.

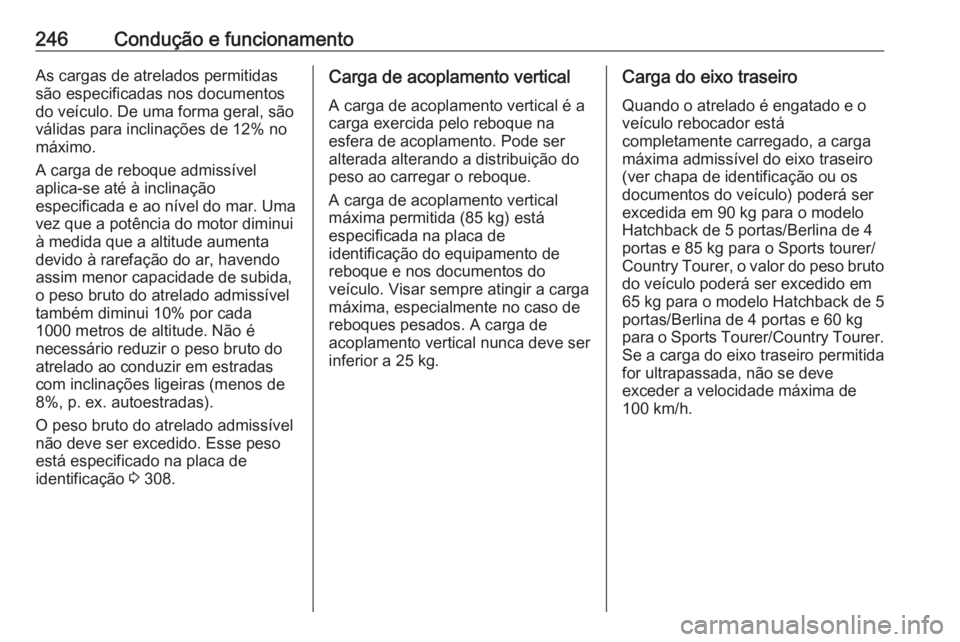

246Condução e funcionamentoAs cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto do atrelado admissível
também diminui 10% por cada
1000 metros de altitude. Não é
necessário reduzir o peso bruto do
atrelado ao conduzir em estradas
com inclinações ligeiras (menos de
8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 308.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser
alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida (85 kg) está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de
reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.Carga do eixo traseiro
Quando o atrelado é engatado e o
veículo rebocador está
completamente carregado, a carga
máxima admissível do eixo traseiro (ver chapa de identificação ou os
documentos do veículo) poderá ser
excedida em 90 kg para o modelo
Hatchback de 5 portas/Berlina de 4
portas e 85 kg para o Sports tourer/
Country Tourer, o valor do peso bruto
do veículo poderá ser excedido em
65 kg para o modelo Hatchback de 5
portas/Berlina de 4 portas e 60 kg para o Sports Tourer/Country Tourer. Se a carga do eixo traseiro permitida
for ultrapassada, não se deve
exceder a velocidade máxima de
100 km/h.

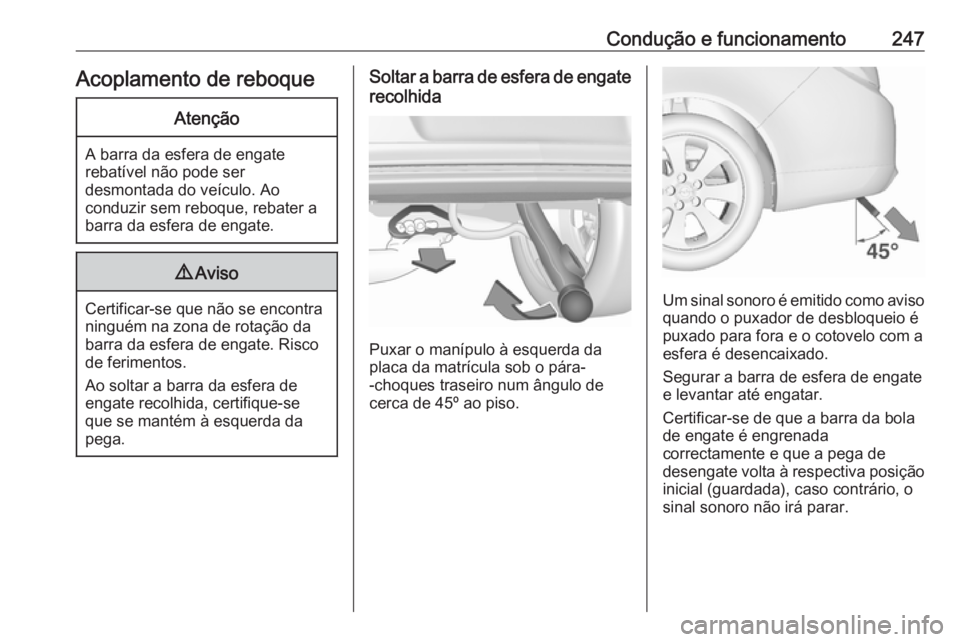

Condução e funcionamento247Acoplamento de reboqueAtenção
A barra da esfera de engate
rebatível não pode ser
desmontada do veículo. Ao
conduzir sem reboque, rebater a
barra da esfera de engate.
9 Aviso
Certificar-se que não se encontra
ninguém na zona de rotação da
barra da esfera de engate. Risco
de ferimentos.
Ao soltar a barra da esfera de
engate recolhida, certifique-se
que se mantém à esquerda da
pega.
Soltar a barra de esfera de engate
recolhida
Puxar o manípulo à esquerda da
placa da matrícula sob o pára-
-choques traseiro num ângulo de
cerca de 45º ao piso.
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Segurar a barra de esfera de engate
e levantar até engatar.
Certificar-se de que a barra da bola
de engate é engrenada
correctamente e que a pega de
desengate volta à respectiva posição
inicial (guardada), caso contrário, o
sinal sonoro não irá parar.

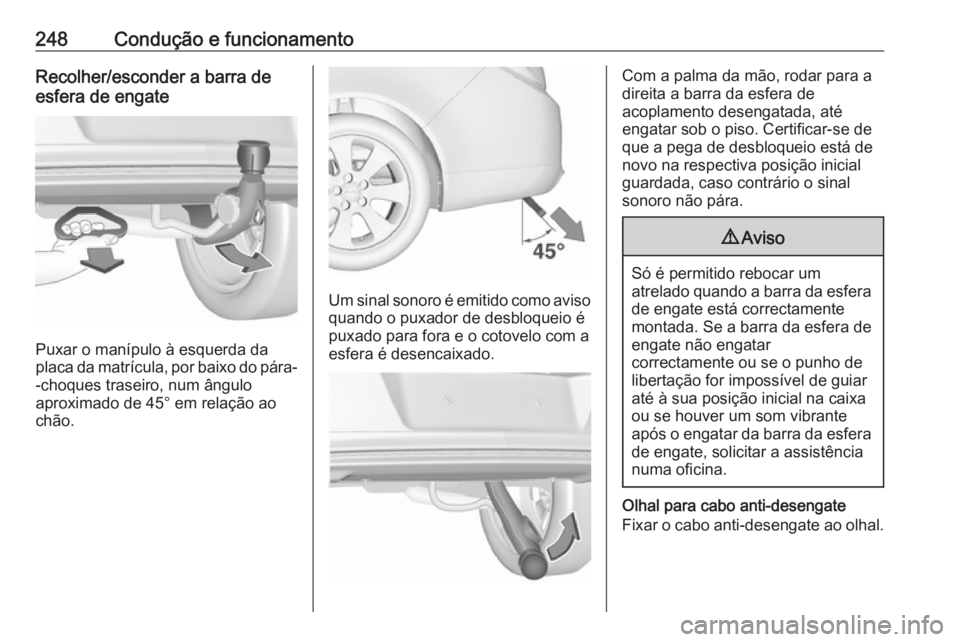

248Condução e funcionamentoRecolher/esconder a barra de
esfera de engate
Puxar o manípulo à esquerda da
placa da matrícula, por baixo do pára- -choques traseiro, num ângulo
aproximado de 45° em relação ao chão.
Um sinal sonoro é emitido como aviso
quando o puxador de desbloqueio é
puxado para fora e o cotovelo com a
esfera é desencaixado.
Com a palma da mão, rodar para a
direita a barra da esfera de
acoplamento desengatada, até
engatar sob o piso. Certificar-se de
que a pega de desbloqueio está de
novo na respectiva posição inicial
guardada, caso contrário o sinal
sonoro não pára.9 Aviso
Só é permitido rebocar um
atrelado quando a barra da esfera
de engate está correctamente
montada. Se a barra da esfera de
engate não engatar
correctamente ou se o punho de
libertação for impossível de guiar
até à sua posição inicial na caixa
ou se houver um som vibrante
após o engatar da barra da esfera de engate, solicitar a assistêncianuma oficina.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
