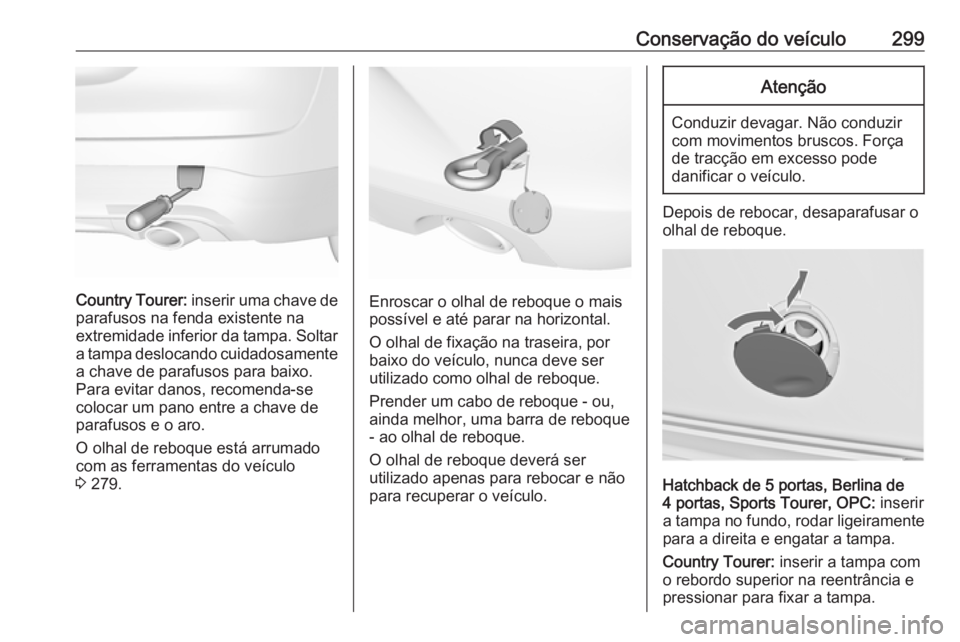

Conservação do veículo299
Country Tourer: inserir uma chave de
parafusos na fenda existente na
extremidade inferior da tampa. Soltar
a tampa deslocando cuidadosamente a chave de parafusos para baixo.
Para evitar danos, recomenda-se
colocar um pano entre a chave de
parafusos e o aro.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 279.Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Hatchback de 5 portas, Berlina de
4 portas, Sports Tourer, OPC: inserir
a tampa no fundo, rodar ligeiramente
para a direita e engatar a tampa.
Country Tourer: inserir a tampa com
o rebordo superior na reentrância e
pressionar para fixar a tampa.

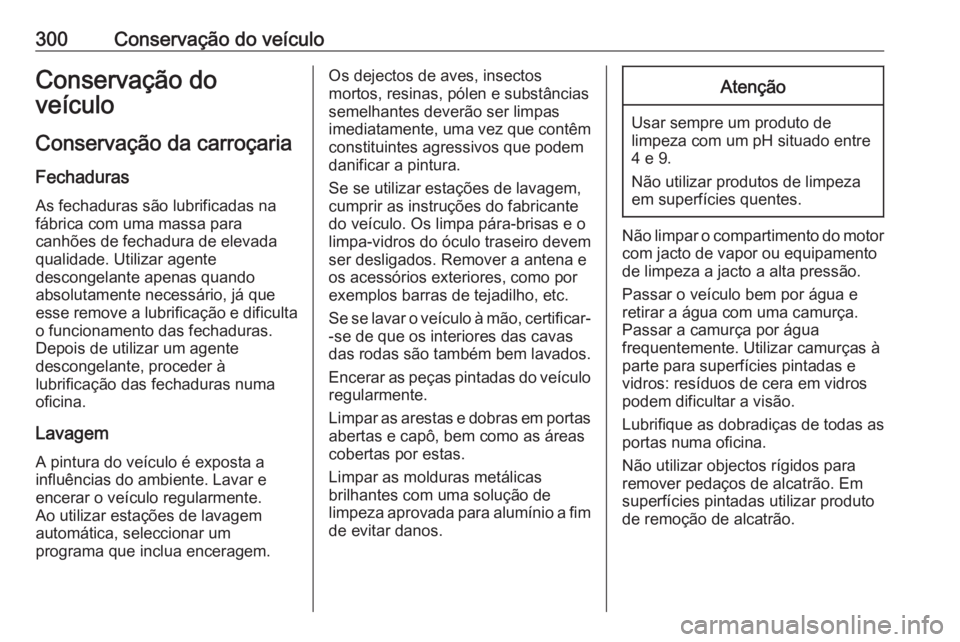

300Conservação do veículoConservação do
veículo
Conservação da carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.Os dejectos de aves, insectos
mortos, resinas, pólen e substâncias
semelhantes deverão ser limpas
imediatamente, uma vez que contêm
constituintes agressivos que podem
danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa pára-brisas e o
limpa-vidros do óculo traseiro devem
ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Encerar as peças pintadas do veículoregularmente.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.
Limpar as molduras metálicas
brilhantes com uma solução de
limpeza aprovada para alumínio a fim
de evitar danos.Atenção
Usar sempre um produto de
limpeza com um pH situado entre 4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza a jacto a alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Lubrifique as dobradiças de todas as
portas numa oficina.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.

Conservação do veículo301Luzes exterioresAs coberturas dos faróis e de outrasluzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem Encerre regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.
O polimento só é necessário se a
pintura estiver baça ou se tiver havido resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa-pára-
-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo, utilizar um rapador de gelo de
extremidade afiada. Empurrar o
raspador bem contra o vidro para não
ficar sujidade por baixo dele e raspar
o vidro.
Limpar escovas de limpa-vidros com
um pano macio e líquido limpa-
-vidros.
Remover resíduos de sujidade das
escovas do limpa-pára-brisas com
um pano macio e um limpa-vidros.
Além disso, remova da janela
quaisquer resíduos, tais como cera,
restos de insectos e afins.
Os resíduos de gelo, a poluição e a
utilização contínua do limpa-pára-
-brisas nas janelas secas danificarão ou inclusive destruirão as escovas do
limpa-pára-brisas.Tecto de abrir
Nunca limpar com solventes ou
agentes abrasivos, combustíveis,
meios agressivos (p. ex. diluente,
soluções com acetona, etc.),
soluções ácidas ou muito alcalinas ou panos abrasivos. Não aplique cera ou
agentes de polimento no tecto de
abrir.
Jantes e pneus
Não utilizar dispositivos de limpeza a jacto a alta pressão.
Limpar as jantes com um produto de
limpeza de jantes de pH neutro.
As jantes são pintadas e podem ser
tratadas com os mesmos produtos
utilizados para a carroçaria.
Danos na pintura Rectificar pequenos danos na pintura com uma caneta de retoque antes
que apareça ferrugem. Áreas de
maiores danos ou com ferrugem
devem ser reparadas por uma
oficina.

302Conservação do veículoSubstruturaAlgumas áreas da substrutura do
veículo têm um revestimento em PVC enquanto outras áreas críticas
possuem uma camada de cera de
protecção durável.
Depois de a substrutura ser lavada,
verificar a substrutura e aplicar cera
se necessário.
Materiais de borracha/betume podem
danificar a camada de PVC. Os
trabalhos na substrutura devem ser realizados numa oficina.
Antes e depois do Inverno, lavar a
substrutura e verificar a camada de cera de protecção.
Sistema de gás liquefeito9 Perigo
O gás liquefeito é mais pesado do
que o ar e pode juntar-se em
pontos de acumulação.
Num fosso, ter cuidado ao
executar trabalhos na parte
inferior da carroçaria.
Para trabalhos de pintura e quando
for utilizada uma estufa de secagem
a uma temperatura superior a 60 °C,
o depósito de gás liquefeito deve ser
retirado.
Não fazer quaisquer modificações ao
sistema de gás liquefeito.
Equipamento de reboque Não limpar a barra da esfera de
acoplamento com um jacto de vapor
ou equipamento de limpeza a jacto a
alta pressão.
Conservação do habitáculo Interior e assentos
Limpar o interior do veículo, incluindo painel de instrumentos e painéis,
apenas com um pano seco ou
produto de limpeza de interiores.
Limpar os estofos de pele com água
limpa e um pano macio. No caso de
forte sujidade, utilizar um produto de
limpeza de peles.O conjunto de instrumentos e os
visores devem ser limpos apenas
com um pano macio humedecido. É
necessário utilizar uma solução de
sabão pouco concentrada.
Limpar estofos de tecido com um
aspirador e escova. Eliminar nódoas
com produto de limpeza de estofos.
Tecidos em têxtil poderão não ter
cores fixas. Isso poderá provocar
descoloração, especialmente em
estofos com cores claras. Nódoas
que se podem tirar e descoloração
deverão ser limpas o mais
rapidamente possível.
Limpar os cintos de segurança com
água tépida ou produto de limpeza de interiores.

Conservação do veículo303Atenção
Feche as fitas Velcro uma vez quese estas estiverem abertas,
podem danificar os estofos dos
bancos.
O mesmo aplica-se ao vestuário relativamente aos objectos
afiados, tais como fechos de
correr ou cintos ou calças de
ganga com pregos.
Peças de plástico e de borracha
As peças de plástico e de borracha
podem ser limpas com o mesmo
produto de limpeza utilizado para
limpar a carroçaria. Utilizar produto
de limpeza de interiores se
necessário. Não utilizar qualquer
outro agente. Evitar principalmente
solventes e gasolina. Não utilizar
dispositivos de limpeza a jacto a alta
pressão.

304Serviço e manutençãoServiço e
manutençãoInformações gerais ....................304
Informação sobre a assistência .............................. 304
Líquidos, lubrificantes e peças
recomendados ........................... 305
Líquidos e lubrificantes recomendados ....................... 305Informações gerais
Informação sobre aassistência
Para assegurar uma utilização
económica e segura do veículo e
manter o valor do mesmo, é vital que
todos os trabalhos de manutenção
sejam efectuados quando
especificado.
A calendarização de serviço
pormenorizado e actualizado para o
seu veículo está disponível na
oficina.
Visor de serviço 3 109.
Revisões na Europa
A manutenção do seu veículo é
necessária a cada 30.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Um intervalo de serviço mais curto
pode ser válido para um
comportamento de condução
intenso, p. ex. no caso de táxis e
veículos da polícia.Os intervalos entre revisões na
Europa são válidos para os seguintes países:
Alemanha, Andorra, Áustria, Bélgica,
Bósnia-Herzegovina, Bulgária,
Croácia, Chipre, Dinamarca,
Eslováquia, Eslovénia, Espanha,
Estónia, Finlândia, França, Grécia,
Gronelândia, Hungria, Islândia,
Irlanda, Itália, Letónia, Listenstaine,
Lituânia, Luxemburgo, Macedónia,
Malta, Mónaco, Montenegro,
Noruega, Países Baixos, Polónia,
Portugal, República Checa,
Roménia, São Marino, Sérvia,
Suécia, Suíça, Reino Unido.
Visor de serviço 3 109.
Revisões fora da Europa
A manutenção do seu veículo é
necessária a cada 15.000 km ou ao
fim de 1 ano , conforme o que ocorrer
primeiro, excepto se houver alguma
indicação em contrário no visor de
serviço.
Estamos perante condições de
funcionamento extremas quando
uma ou mais das seguintes
circunstâncias ocorrerem com

Serviço e manutenção305frequência: Arranque a frio, situações
de para-arranca, utilização de
reboque, condução em montanha,
condução em estradas degradadas
ou de areia, elevada poluição do ar,
presença de areia no ar e teor
elevado de poeira, condução a alta
altitude e grandes variações de
temperatura. Nestas condições
extremas de funcionamento, poderá
ser necessária a realização de
manutenção mais frequente do que o intervalo de serviço normal.
Os intervalos de serviço internacional
são válidos para os países não
indicados no programa de serviço
Europeu.
Visor de serviço 3 109.
Confirmações A confirmação da revisão é registada
no Manual de Assistência e Garantia. A data e a quilometragem são
preenchidas com o carimbo e a
assinatura da oficina de assistência.
Assegurar que o Manual de
Assistência e Garantia está
correctamente preenchido, já que
uma prova contínua de revisões éessencial em caso de reclamações
ao abrigo da garantia ou no âmbito de "Goodwill" e constitui ainda uma
vantagem quando chegar a altura de
vender o veículo.
Intervalo de serviço com a vida
útil restante do óleo de motor
O intervalo de serviço baseia-se em
vários parâmetros dependendo da
utilização.
O visor de serviço informa-o quando
deve mudar o óleo de motor.
Visor de serviço 3 109.Líquidos, lubrificantes e
peças recomendados
Líquidos e lubrificantesrecomendados
Utilizar apenas produtos que
cumprem as especificações
recomendadas.9 Aviso
Os materiais de funcionamento
são perigosos e podem ser
venenosos. Manusear com
cuidado. Prestar atenção à
informação presente nos
recipientes.
Óleo de motor
O óleo de motor é identificado pela
sua qualidade e pela sua
viscosidade. A qualidade é mais
importante que a viscosidade quando
se selecciona o óleo do motor a
utilizar. A qualidade do óleo garante
por exemplo a limpeza do motor,
protecção anti-desgaste e controlo do envelhecimento do óleo, enquanto

306Serviço e manutençãoque a graduação da viscosidade dá
informação da espessura do óleo
numa variedade de temperaturas.
Dexos é a qualidade de óleo de motor mais recente que providencia uma
protecção óptima para motores a gasolina e a diesel. Caso não estejadisponível, têm de ser utilizados
óleos de motor de qualidades que
façam parte da lista. As
recomendações para motores a
gasolina também são válidas para motores a gás natural comprimido(GNC), gás de petróleo liquefeito
(GPL) e etanol (E85).
Seleccionar o óleo de motor
adequado com base na qualidade e
na temperatura ambiente mínima
3 310.
Atestar com óleo do motor
Óleos do motor de fabricantes e
marcas diferentes poderão ser
misturados desde que cumpram as
características exigidas de qualidade
e viscosidade do óleo de motor.
A utilização de óleo de motor com
qualidade ACEA A1/B1 ou apenas
A5/B5 apenas, é proibida uma vezque pode provocar danos no motor a longa prazo em determinadas
condições de funcionamento.
Seleccionar o óleo de motor
adequado com base na qualidade e na temperatura ambiente mínima
3 310.
Aditivos adicionais destinados ao
óleo de motor
A utilização de aditivos adicionais
destinados ao óleo de motor poderá
causar danos e invalidar a garantia.
Graduações da viscosidade do óleo
de motor
A graduação de viscosidade SAE dá
informação sobre a espessura do
óleo.
O óleo multigraduado é indicado por
dois números, como p. ex.
SAE 5W-30. O primeiro número,
seguido por um W, indica a
viscosidade a baixas temperaturas e
o segundo número indica a
viscosidade a altas temperaturas.Seleccionar o nível de viscosidade
adequado dependendo da
temperatura ambiente mínima
3 310.
Todas as graduações de viscosidade
são próprias para temperaturas
ambiente altas.
Líquido de arrefecimento e anti-
-congelante
Utilizar apenas líquido de
arrefecimento e anti-congelante
(LLC) do tipo de acido orgânico de
longa duração, aprovado para o
veículo. Consultar uma oficina.
O sistema é atestado de fábrica com líquido de arrefecimento concebido
para uma proteção excelente contra
corrosão e gelo até
aproximadamente -28 °C. Nas
regiões frias com temperaturas muito
baixas, o líquido de arrefecimento
atestado de fábrica protege contra o
congelamento até aproximadamente
-37 °C. Esta concentração deve ser
mantida ao longo de todo o ano. A
utilização de aditivos adicionais
destinados ao líquido de

Serviço e manutenção307arrefecimento que conferem uma
protecção adicional contra a corrosão
ou vedam pequenas fugas podem
causar problemas de funcionamento.
A responsabilidade pelas
consequências resultantes da
utilização de aditivos adicionais
destinados ao líquido de
arrefecimento será rejeitada.
Líquido lava-vidros
Utilizar apenas líquido limpa-vidros
aprovado para o veículo a fim de
evitar danos nas escovas do limpa-
-vidros, na pintura e em peças de
plástico e borracha. Consultar uma
oficina.
Líquido dos travões e da
embraiagem
Com o tempo, o óleo dos travões
absorve a humidade o que reduzirá a
eficiência de travagem. Por isso, o
óleo dos travões deveria ser
substituído nos intervalos
especificados.AdBlue
Utilizar apenas AdBlue para reduzir
os óxidos de azoto nas emissões de
escape 3 180.

308Dados técnicosDados técnicosIdentificação do veículo.............308
Número de identificação do veículo .................................... 308
Placa de identificação .............308
Identificação do motor .............309
Dados do veículo .......................310
Fluidos e lubrificantes recomendados ....................... 310
Dados do motor .......................313
Desempenho ........................... 315
Peso do veículo .......................318
Dimensões do veículo .............321
Capacidades ........................... 323
Pressão dos pneus ..................324Identificação do veículo
Número de identificação do veículo
O número de identificação do veículo é visível pelo pára-brisas.
O número de identificação do veículo pode estar gravado na placa de
identificação e na chapa do piso,
debaixo da cobertura do piso, visível
sob uma cobertura, ou no
compartimento do motor no painel
direito da carroçaria.
Placa de identificação
A etiqueta de identificação encontra-
-se na estrutura da porta dianteira
esquerda ou direita.
