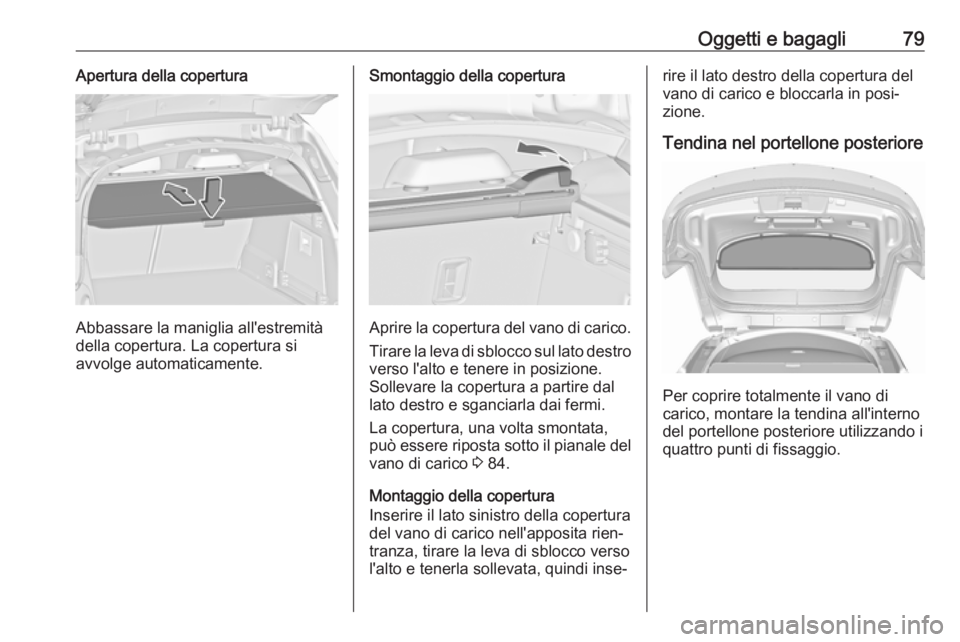

Oggetti e bagagli79Apertura della copertura
Abbassare la maniglia all'estremità
della copertura. La copertura si
avvolge automaticamente.
Smontaggio della copertura
Aprire la copertura del vano di carico.
Tirare la leva di sblocco sul lato destro verso l'alto e tenere in posizione.
Sollevare la copertura a partire dal
lato destro e sganciarla dai fermi.
La copertura, una volta smontata,
può essere riposta sotto il pianale del
vano di carico 3 84.
Montaggio della copertura
Inserire il lato sinistro della copertura
del vano di carico nell'apposita rien‐
tranza, tirare la leva di sblocco verso
l'alto e tenerla sollevata, quindi inse‐
rire il lato destro della copertura del
vano di carico e bloccarla in posi‐
zione.
Tendina nel portellone posteriore
Per coprire totalmente il vano di
carico, montare la tendina all'interno del portellone posteriore utilizzando iquattro punti di fissaggio.

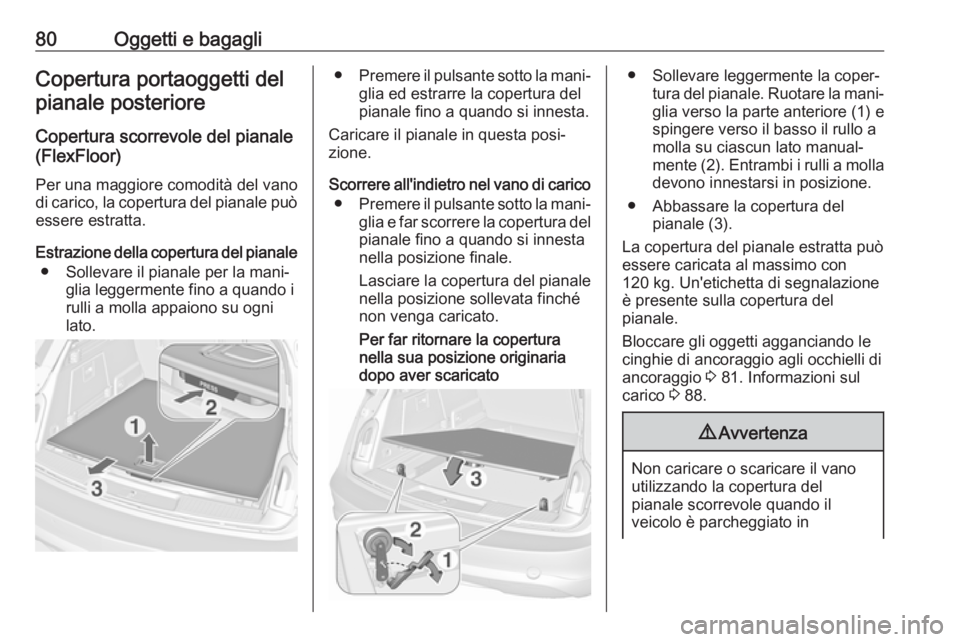

80Oggetti e bagagliCopertura portaoggetti delpianale posteriore
Copertura scorrevole del pianale
(FlexFloor)
Per una maggiore comodità del vano di carico, la copertura del pianale può essere estratta.
Estrazione della copertura del pianale ● Sollevare il pianale per la mani‐ glia leggermente fino a quando irulli a molla appaiono su ogni
lato.● Premere il pulsante sotto la mani‐
glia ed estrarre la copertura del
pianale fino a quando si innesta.
Caricare il pianale in questa posi‐
zione.
Scorrere all'indietro nel vano di carico ● Premere il pulsante sotto la mani‐
glia e far scorrere la copertura del pianale fino a quando si innesta
nella posizione finale.
Lasciare la copertura del pianale
nella posizione sollevata finché
non venga caricato.
Per far ritornare la copertura
nella sua posizione originaria
dopo aver scaricato● Sollevare leggermente la coper‐ tura del pianale. Ruotare la mani‐glia verso la parte anteriore (1) e
spingere verso il basso il rullo a
molla su ciascun lato manual‐
mente (2). Entrambi i rulli a molla
devono innestarsi in posizione.
● Abbassare la copertura del pianale (3).
La copertura del pianale estratta può
essere caricata al massimo con
120 kg. Un'etichetta di segnalazione
è presente sulla copertura del
pianale.
Bloccare gli oggetti agganciando le
cinghie di ancoraggio agli occhielli di ancoraggio 3 81. Informazioni sul
carico 3 88.9 Avvertenza
Non caricare o scaricare il vano
utilizzando la copertura del
pianale scorrevole quando il
veicolo è parcheggiato in

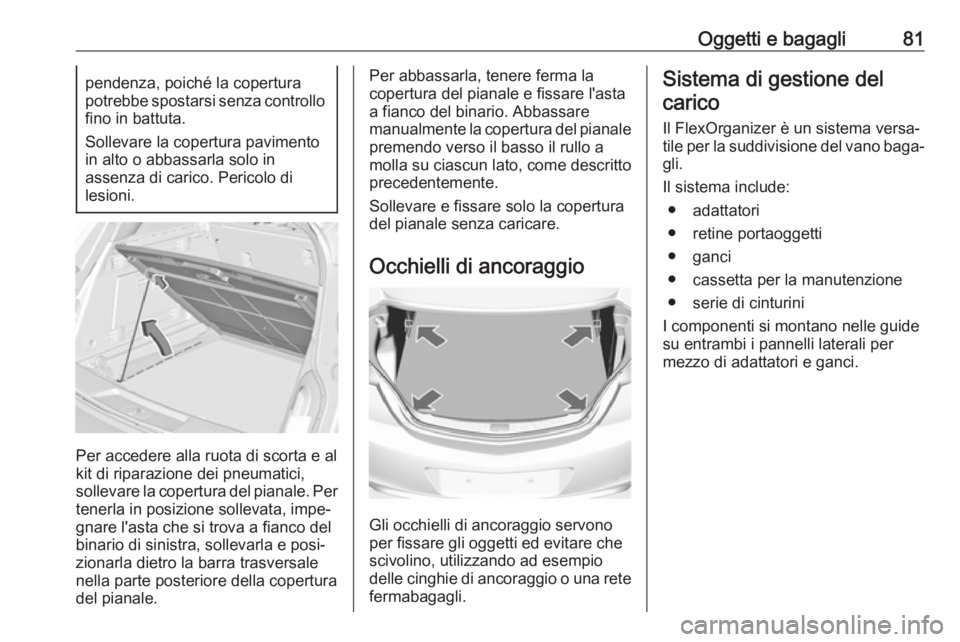

Oggetti e bagagli81pendenza, poiché la copertura
potrebbe spostarsi senza controllo fino in battuta.
Sollevare la copertura pavimento
in alto o abbassarla solo in
assenza di carico. Pericolo di
lesioni.
Per accedere alla ruota di scorta e al kit di riparazione dei pneumatici,
sollevare la copertura del pianale. Per tenerla in posizione sollevata, impe‐
gnare l'asta che si trova a fianco del
binario di sinistra, sollevarla e posi‐
zionarla dietro la barra trasversale nella parte posteriore della copertura
del pianale.
Per abbassarla, tenere ferma la
copertura del pianale e fissare l'asta
a fianco del binario. Abbassare
manualmente la copertura del pianale premendo verso il basso il rullo amolla su ciascun lato, come descritto
precedentemente.
Sollevare e fissare solo la copertura
del pianale senza caricare.
Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Sistema di gestione del
carico
Il FlexOrganizer è un sistema versa‐
tile per la suddivisione del vano baga‐ gli.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● cassetta per la manutenzione
● serie di cinturini
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.

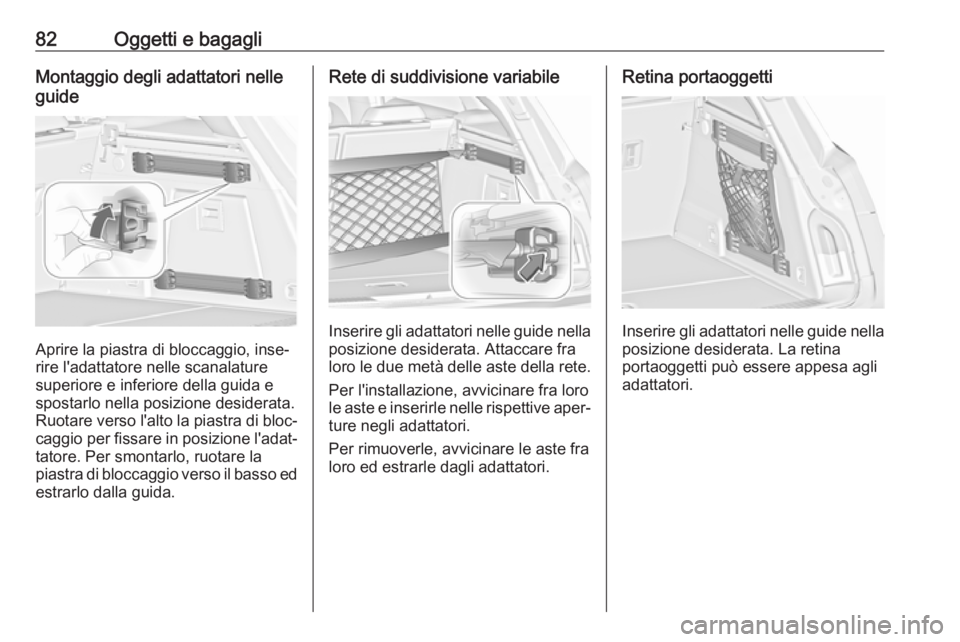

82Oggetti e bagagliMontaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature
superiore e inferiore della guida e
spostarlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la
piastra di bloccaggio verso il basso ed estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.
Retina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina
portaoggetti può essere appesa agli
adattatori.

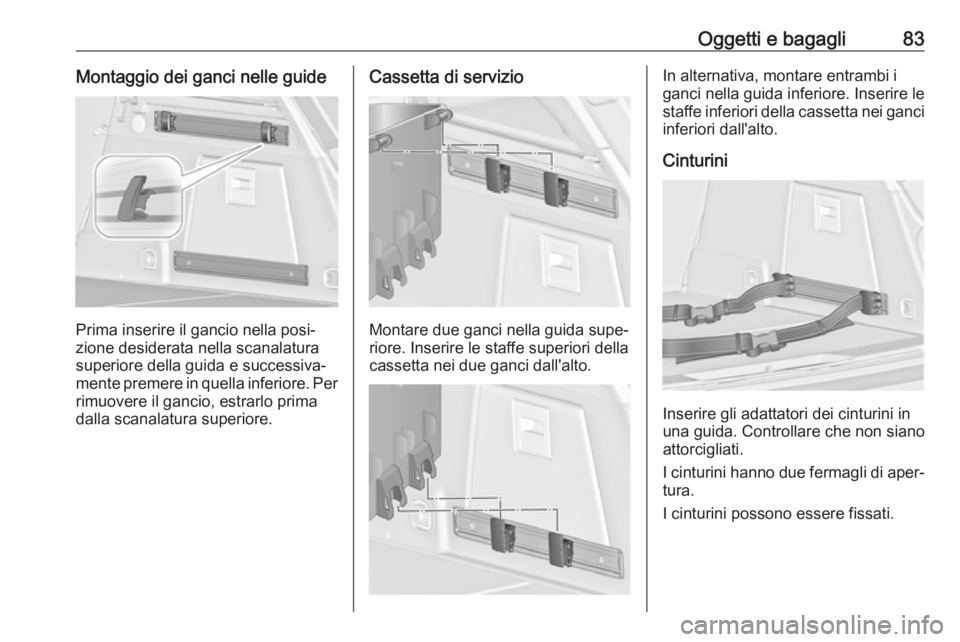

Oggetti e bagagli83Montaggio dei ganci nelle guide
Prima inserire il gancio nella posi‐
zione desiderata nella scanalatura
superiore della guida e successiva‐
mente premere in quella inferiore. Per
rimuovere il gancio, estrarlo prima dalla scanalatura superiore.
Cassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.
In alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.

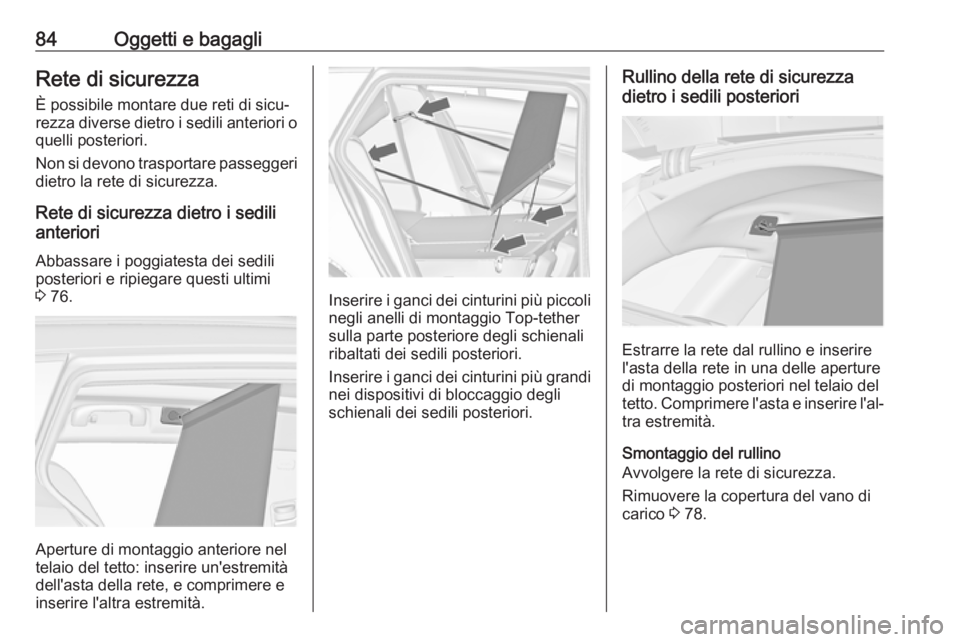

84Oggetti e bagagliRete di sicurezzaÈ possibile montare due reti di sicu‐
rezza diverse dietro i sedili anteriori o
quelli posteriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Rete di sicurezza dietro i sedili
anteriori
Abbassare i poggiatesta dei sedili
posteriori e ripiegare questi ultimi
3 76.
Aperture di montaggio anteriore nel
telaio del tetto: inserire un'estremità
dell'asta della rete, e comprimere e
inserire l'altra estremità.
Inserire i ganci dei cinturini più piccoli negli anelli di montaggio Top-tether
sulla parte posteriore degli schienali
ribaltati dei sedili posteriori.
Inserire i ganci dei cinturini più grandi nei dispositivi di bloccaggio degli
schienali dei sedili posteriori.
Rullino della rete di sicurezza
dietro i sedili posteriori
Estrarre la rete dal rullino e inserire
l'asta della rete in una delle aperture
di montaggio posteriori nel telaio del tetto. Comprimere l'asta e inserire l'al‐
tra estremità.
Smontaggio del rullino
Avvolgere la rete di sicurezza.
Rimuovere la copertura del vano di
carico 3 78.

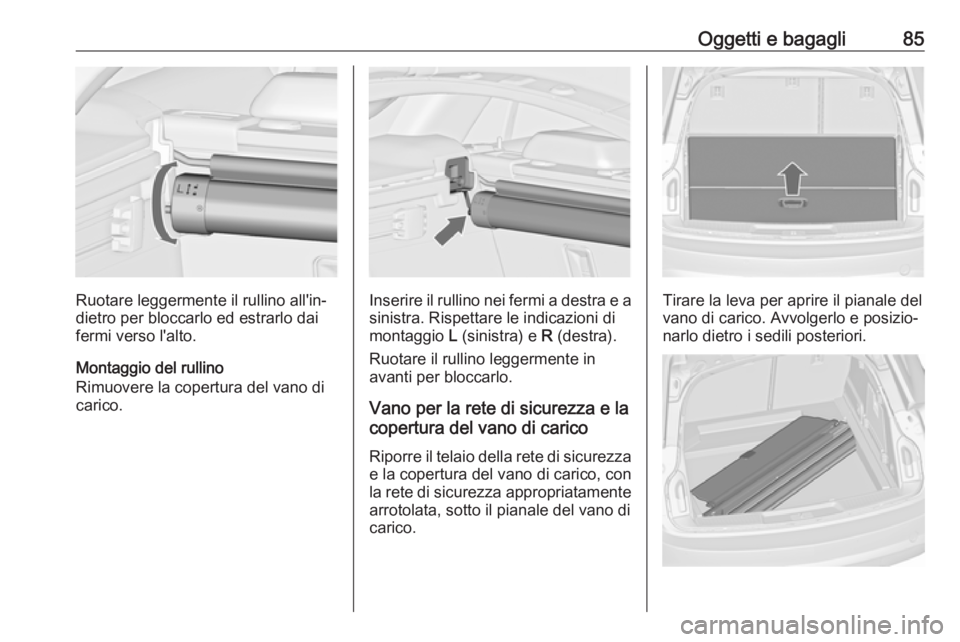

Oggetti e bagagli85
Ruotare leggermente il rullino all'in‐
dietro per bloccarlo ed estrarlo dai
fermi verso l'alto.
Montaggio del rullino
Rimuovere la copertura del vano di
carico.Inserire il rullino nei fermi a destra e a sinistra. Rispettare le indicazioni di
montaggio L (sinistra) e R (destra).
Ruotare il rullino leggermente in
avanti per bloccarlo.
Vano per la rete di sicurezza e la
copertura del vano di carico
Riporre il telaio della rete di sicurezza e la copertura del vano di carico, con
la rete di sicurezza appropriatamente
arrotolata, sotto il pianale del vano di
carico.Tirare la leva per aprire il pianale del vano di carico. Avvolgerlo e posizio‐
narlo dietro i sedili posteriori.

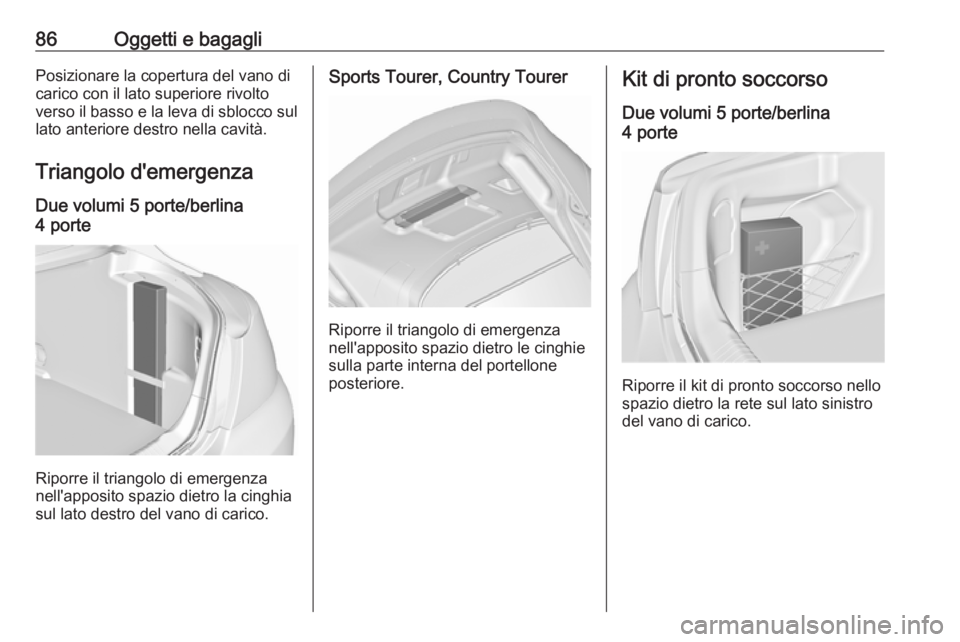

86Oggetti e bagagliPosizionare la copertura del vano di
carico con il lato superiore rivolto
verso il basso e la leva di sblocco sul
lato anteriore destro nella cavità.
Triangolo d'emergenza
Due volumi 5 porte/berlina
4 porte
Riporre il triangolo di emergenza
nell'apposito spazio dietro la cinghia
sul lato destro del vano di carico.
Sports Tourer, Country Tourer
Riporre il triangolo di emergenza
nell'apposito spazio dietro le cinghie
sulla parte interna del portellone
posteriore.
Kit di pronto soccorso
Due volumi 5 porte/berlina
4 porte
Riporre il kit di pronto soccorso nello
spazio dietro la rete sul lato sinistro
del vano di carico.

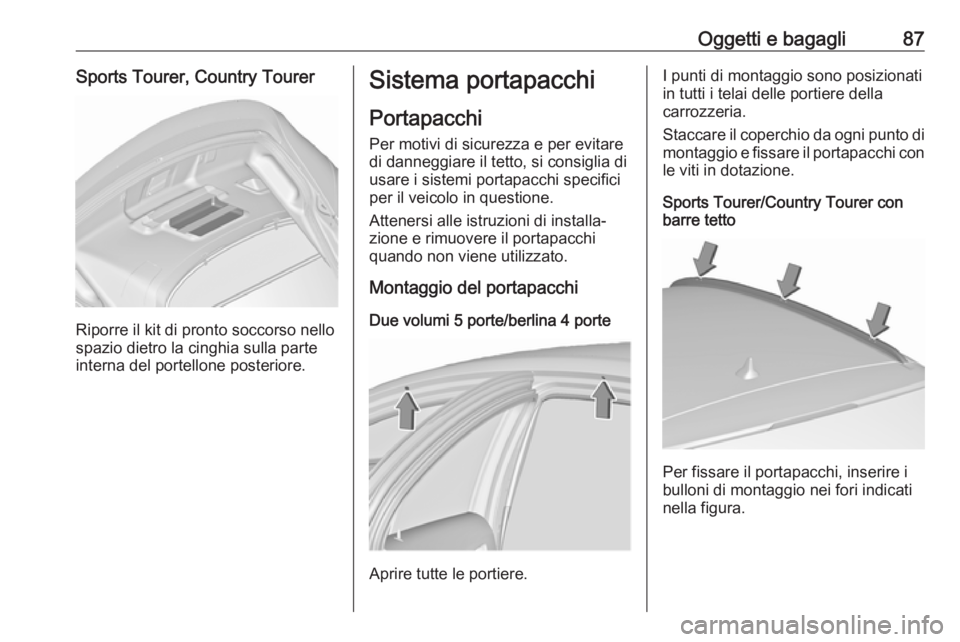

Oggetti e bagagli87Sports Tourer, Country Tourer
Riporre il kit di pronto soccorso nello
spazio dietro la cinghia sulla parte
interna del portellone posteriore.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Due volumi 5 porte/berlina 4 porte
Aprire tutte le portiere.
I punti di montaggio sono posizionati
in tutti i telai delle portiere della
carrozzeria.
Staccare il coperchio da ogni punto di
montaggio e fissare il portapacchi con le viti in dotazione.
Sports Tourer/Country Tourer con
barre tetto
Per fissare il portapacchi, inserire i
bulloni di montaggio nei fori indicati
nella figura.

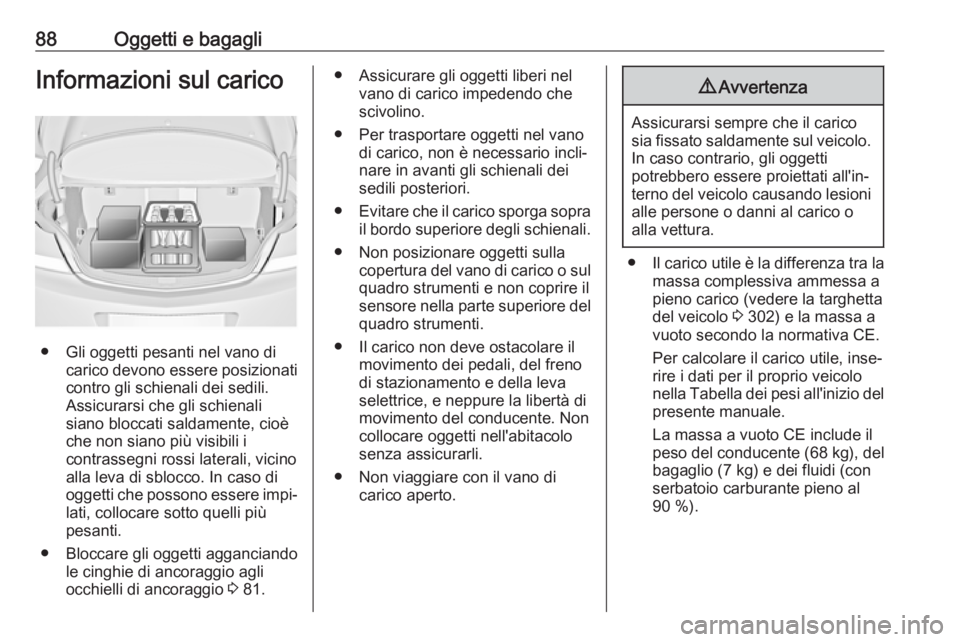

88Oggetti e bagagliInformazioni sul carico
● Gli oggetti pesanti nel vano dicarico devono essere posizionati
contro gli schienali dei sedili.
Assicurarsi che gli schienali
siano bloccati saldamente, cioè
che non siano più visibili i
contrassegni rossi laterali, vicino
alla leva di sblocco. In caso di
oggetti che possono essere impi‐ lati, collocare sotto quelli più
pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli
occhielli di ancoraggio 3 81.
● Assicurare gli oggetti liberi nel
vano di carico impedendo che
scivolino.
● Per trasportare oggetti nel vano di carico, non è necessario incli‐
nare in avanti gli schienali dei
sedili posteriori.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla copertura del vano di carico o sulquadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 302) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
