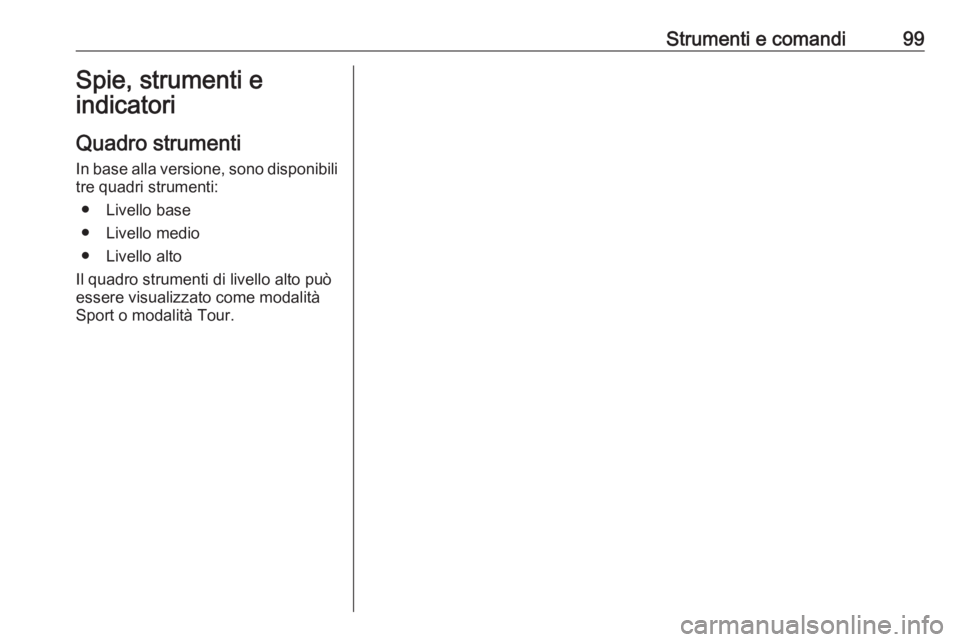

Strumenti e comandi99Spie, strumenti e
indicatori
Quadro strumenti
In base alla versione, sono disponibili
tre quadri strumenti:
● Livello base
● Livello medio
● Livello alto
Il quadro strumenti di livello alto può
essere visualizzato come modalità
Sport o modalità Tour.

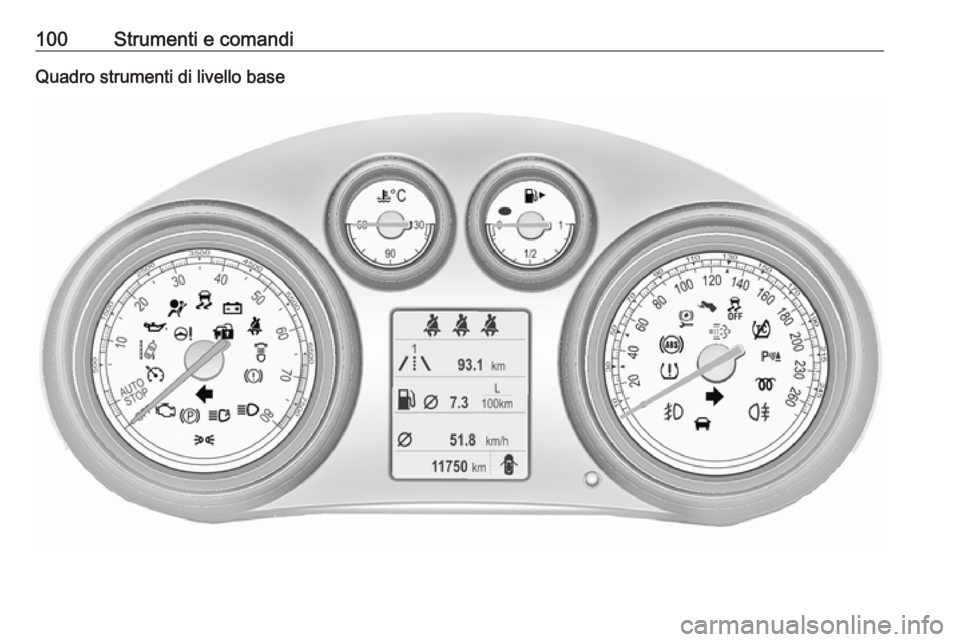

100Strumenti e comandiQuadro strumenti di livello base

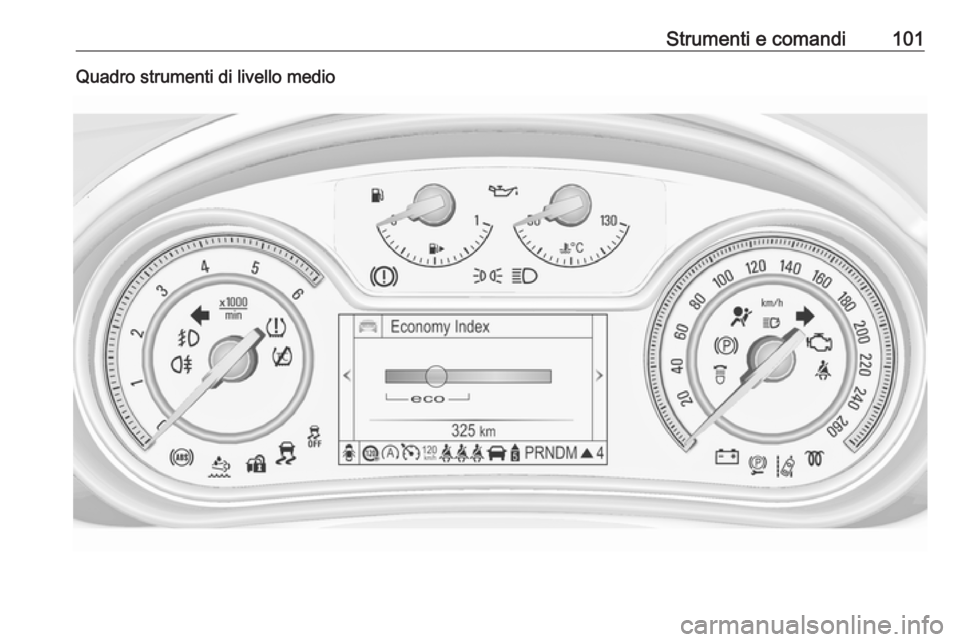

Strumenti e comandi101Quadro strumenti di livello medio

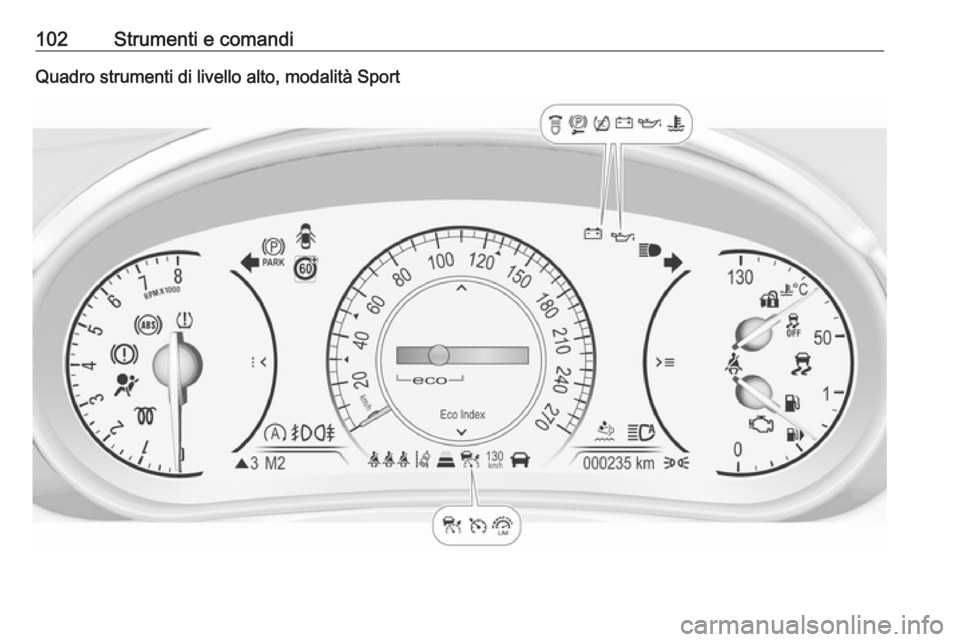

102Strumenti e comandiQuadro strumenti di livello alto, modalità Sport

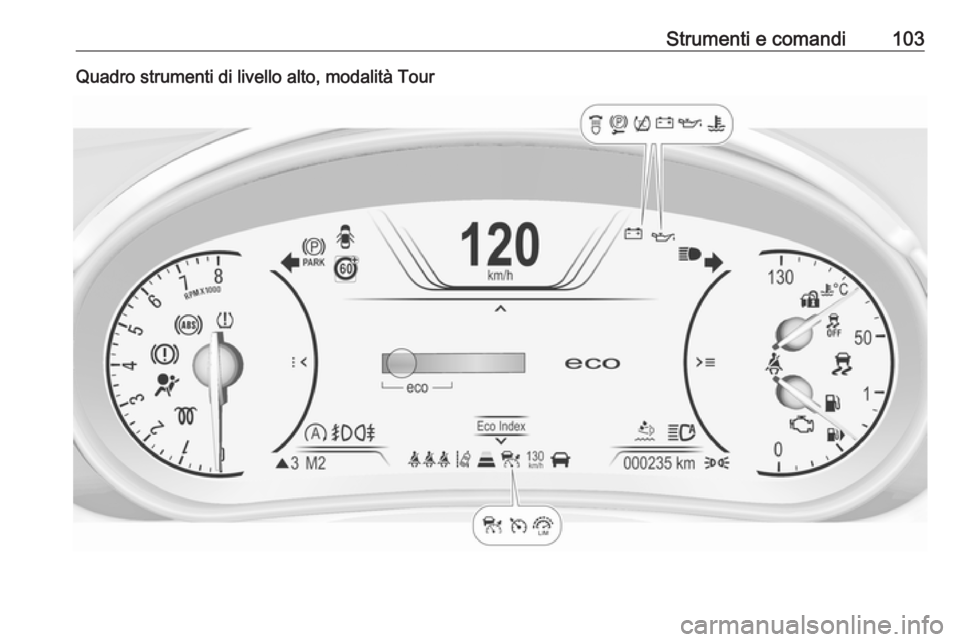

Strumenti e comandi103Quadro strumenti di livello alto, modalità Tour

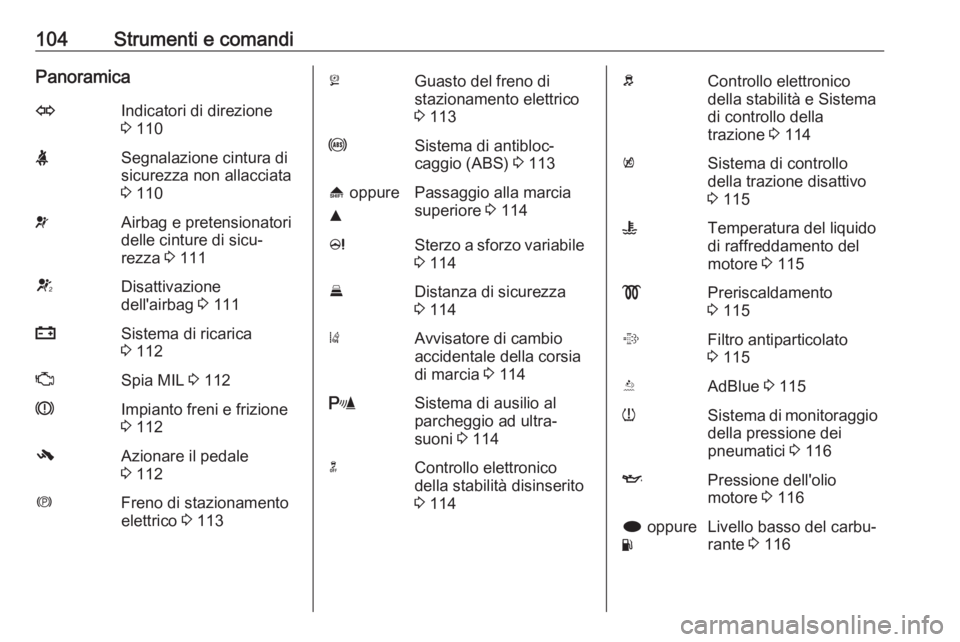

104Strumenti e comandiPanoramicaOIndicatori di direzione
3 110XSegnalazione cintura di
sicurezza non allacciata
3 110vAirbag e pretensionatori
delle cinture di sicu‐
rezza 3 111VDisattivazione
dell'airbag 3 111pSistema di ricarica
3 112ZSpia MIL 3 112RImpianto freni e frizione
3 112-Azionare il pedale
3 112mFreno di stazionamento
elettrico 3 113jGuasto del freno di
stazionamento elettrico
3 113uSistema di antibloc‐
caggio (ABS) 3 113[ oppure
RPassaggio alla marcia
superiore 3 114cSterzo a sforzo variabile
3 114EDistanza di sicurezza
3 114)Avvisatore di cambio
accidentale della corsia
di marcia 3 114rSistema di ausilio al
parcheggio ad ultra‐
suoni 3 114nControllo elettronico
della stabilità disinserito
3 114bControllo elettronico
della stabilità e Sistema
di controllo della
trazione 3 114kSistema di controllo
della trazione disattivo
3 115WTemperatura del liquido
di raffreddamento del
motore 3 115!Preriscaldamento
3 115%Filtro antiparticolato
3 115YAdBlue 3 115wSistema di monitoraggio
della pressione dei
pneumatici 3 116IPressione dell'olio
motore 3 116i oppure
YLivello basso del carbu‐
rante 3 116

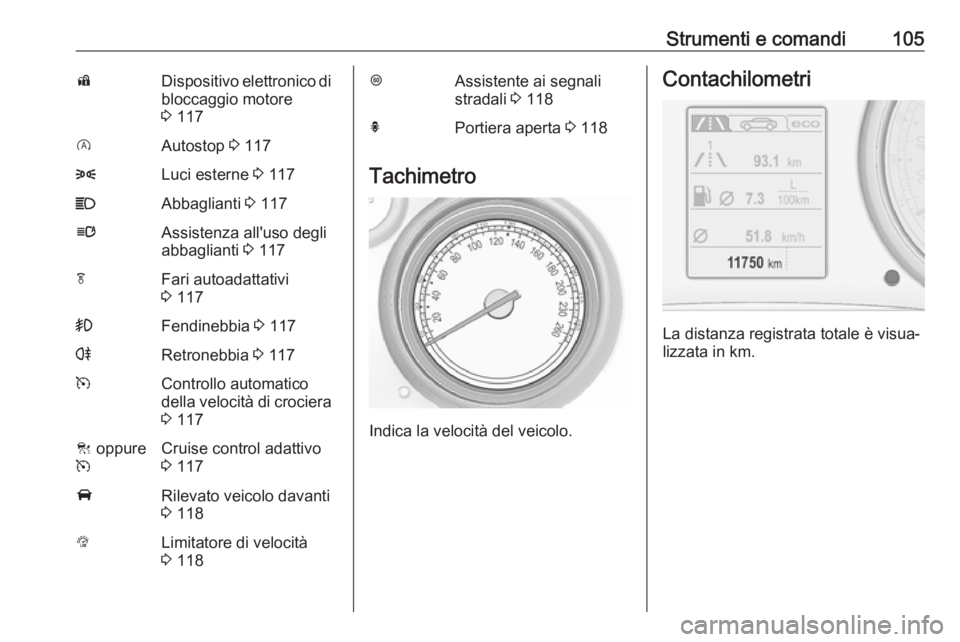

Strumenti e comandi105dDispositivo elettronico di
bloccaggio motore
3 117DAutostop 3 1178Luci esterne 3 117CAbbaglianti 3 117lAssistenza all'uso degli
abbaglianti 3 117fFari autoadattativi
3 117>Fendinebbia 3 117rRetronebbia 3 117mControllo automatico
della velocità di crociera 3 117C oppure
mCruise control adattivo
3 117ARilevato veicolo davanti
3 118LLimitatore di velocità
3 118LAssistente ai segnali
stradali 3 118hPortiera aperta 3 118
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.

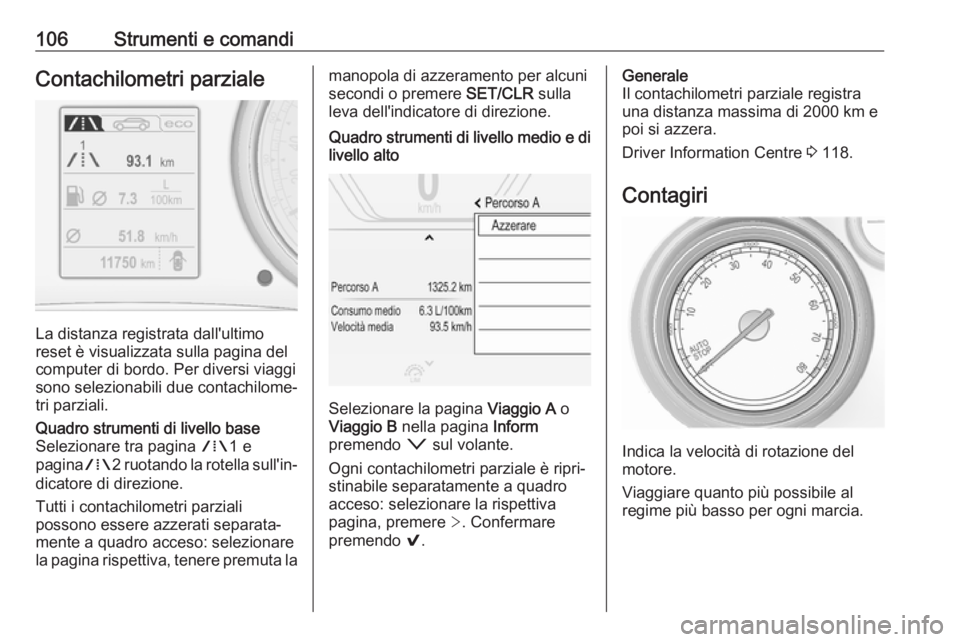

106Strumenti e comandiContachilometri parziale
La distanza registrata dall'ultimo
reset è visualizzata sulla pagina del computer di bordo. Per diversi viaggi
sono selezionabili due contachilome‐
tri parziali.
Quadro strumenti di livello base
Selezionare tra pagina W1 e
pagina W2 ruotando la rotella sull'in‐
dicatore di direzione.
Tutti i contachilometri parziali
possono essere azzerati separata‐
mente a quadro acceso: selezionare
la pagina rispettiva, tenere premuta lamanopola di azzeramento per alcuni
secondi o premere SET/CLR sulla
leva dell'indicatore di direzione.Quadro strumenti di livello medio e di
livello alto
Selezionare la pagina Viaggio A o
Viaggio B nella pagina Inform
premendo o sul volante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro
acceso: selezionare la rispettiva
pagina, premere >. Confermare
premendo 9.
Generale
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Driver Information Centre 3 118.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.

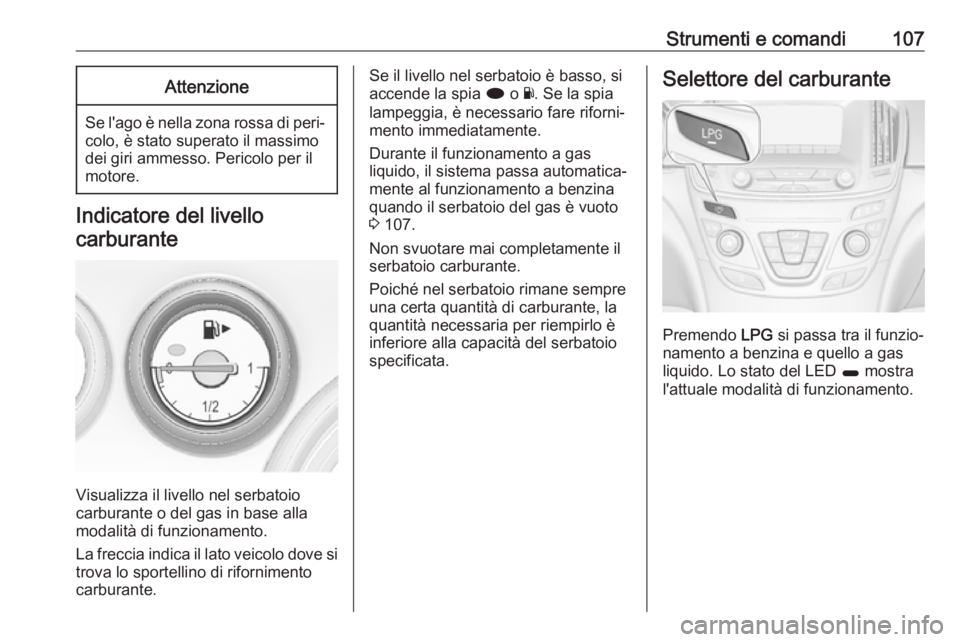

Strumenti e comandi107Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello nel serbatoio
carburante o del gas in base alla
modalità di funzionamento.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Se il livello nel serbatoio è basso, si
accende la spia i o Y. Se la spia
lampeggia, è necessario fare riforni‐ mento immediatamente.
Durante il funzionamento a gas
liquido, il sistema passa automatica‐
mente al funzionamento a benzina
quando il serbatoio del gas è vuoto
3 107.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.Selettore del carburante
Premendo LPG si passa tra il funzio‐
namento a benzina e quello a gas
liquido. Lo stato del LED 1 mostra
l'attuale modalità di funzionamento.

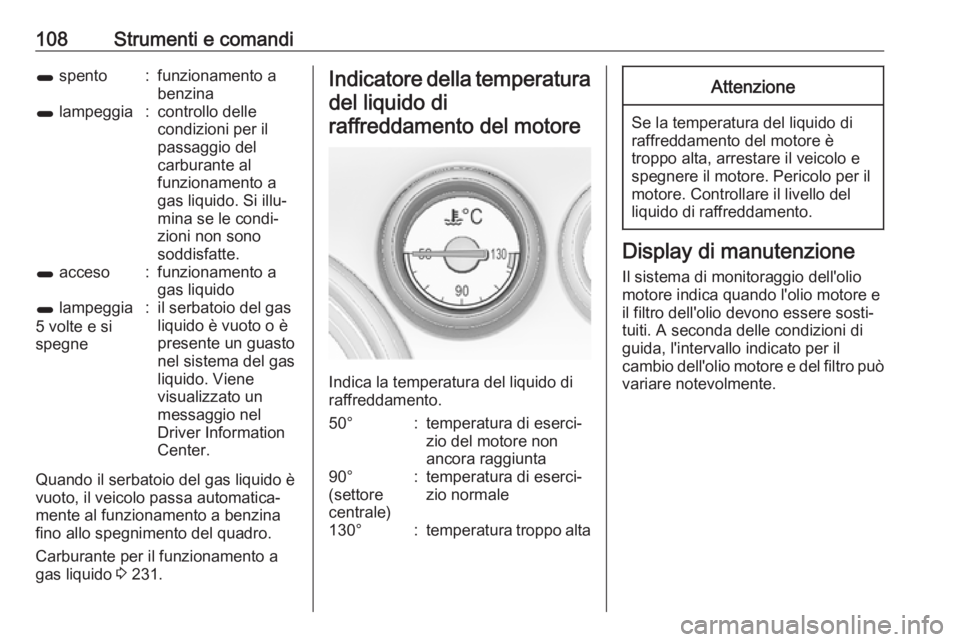

108Strumenti e comandi1 spento:funzionamento a
benzina1 lampeggia:controllo delle
condizioni per il
passaggio del
carburante al
funzionamento a
gas liquido. Si illu‐
mina se le condi‐
zioni non sono
soddisfatte.1 acceso:funzionamento a
gas liquido1 lampeggia
5 volte e si
spegne:il serbatoio del gas
liquido è vuoto o è
presente un guasto
nel sistema del gas
liquido. Viene
visualizzato un
messaggio nel
Driver Information
Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino allo spegnimento del quadro.
Carburante per il funzionamento a
gas liquido 3 231.
Indicatore della temperatura
del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50°:temperatura di eserci‐
zio del motore non
ancora raggiunta90°
(settore
centrale):temperatura di eserci‐
zio normale130°:temperatura troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
