OPEL INSIGNIA 2017 Manuale di uso e manutenzione (in Italian)

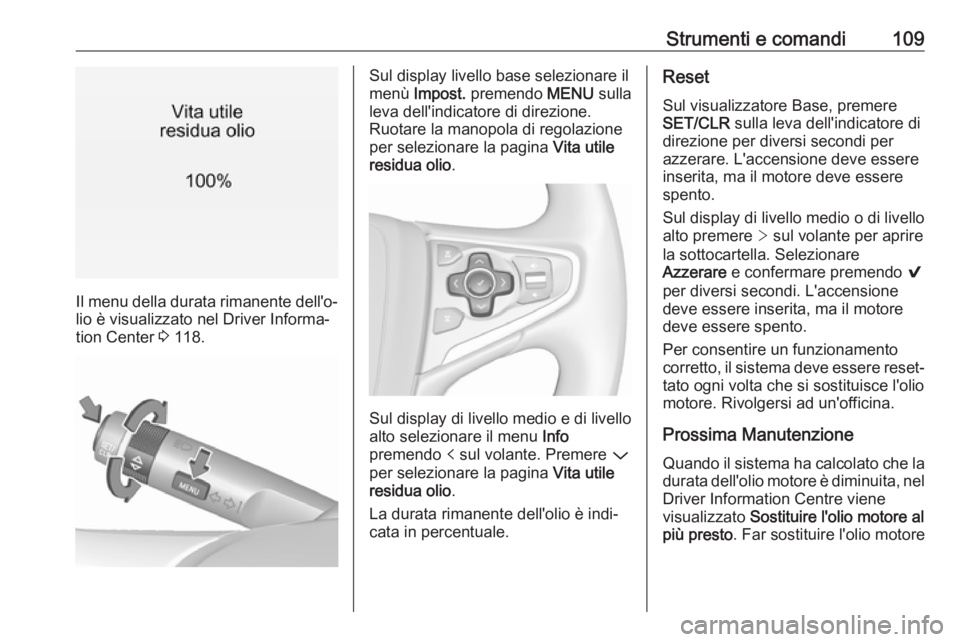

Strumenti e comandi109
Il menu della durata rimanente dell'o‐
lio è visualizzato nel Driver Informa‐
tion Center 3 118.
Sul display livello base selezionare il
menù Impost. premendo MENU sulla
leva dell'indicatore di direzione.
Ruotare la manopola di regolazione per selezionare la pagina Vita utile
residua olio .
Sul display di livello medio e di livello
alto selezionare il menu Info
premendo p sul volante. Premere P
per selezionare la pagina Vita utile
residua olio .
La durata rimanente dell'olio è indi‐ cata in percentuale.
Reset
Sul visualizzatore Base, premere
SET/CLR sulla leva dell'indicatore di
direzione per diversi secondi per
azzerare. L'accensione deve essere
inserita, ma il motore deve essere
spento.
Sul display di livello medio o di livello
alto premere > sul volante per aprire
la sottocartella. Selezionare
Azzerare e confermare premendo 9
per diversi secondi. L'accensione
deve essere inserita, ma il motore
deve essere spento.
Per consentire un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene
visualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore

110Strumenti e comandie il filtro da un'officina entro una setti‐mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Informazioni di manutenzione 3 298.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in funzione dell'alle‐
stimento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 99.
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempoLa spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
LampeggianteLa spia lampeggia quando si attivano
gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐ tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 255,
fusibili 3 265.
Indicatori di direzione 3 145.Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia
in rosso nel quadro strumenti.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle
centrale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.

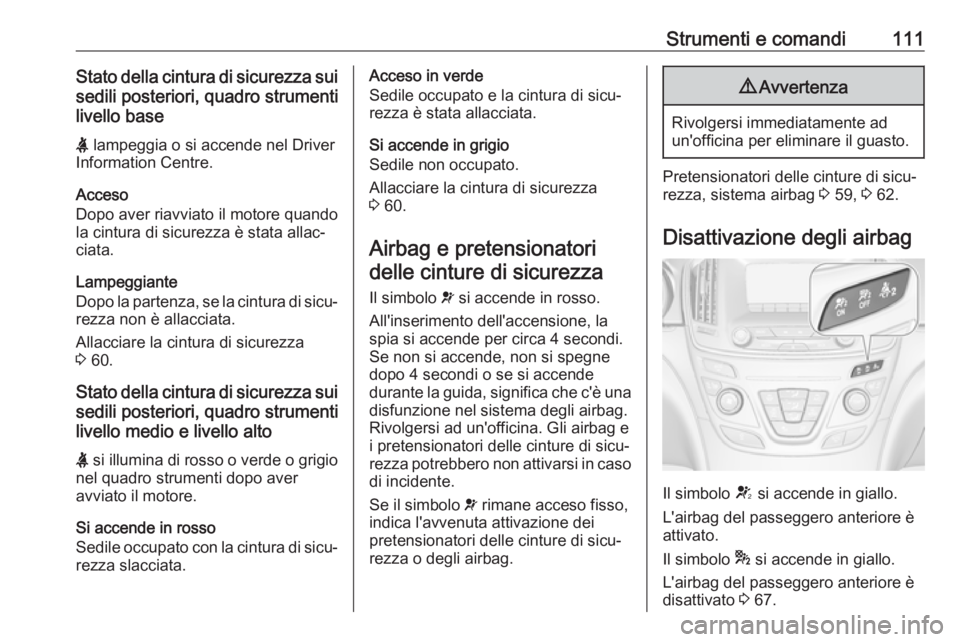

Strumenti e comandi111Stato della cintura di sicurezza suisedili posteriori, quadro strumenti
livello base
X lampeggia o si accende nel Driver
Information Centre.
Acceso
Dopo aver riavviato il motore quando
la cintura di sicurezza è stata allac‐
ciata.
Lampeggiante
Dopo la partenza, se la cintura di sicu‐
rezza non è allacciata.
Allacciare la cintura di sicurezza
3 60.
Stato della cintura di sicurezza sui sedili posteriori, quadro strumenti
livello medio e livello alto
X si illumina di rosso o verde o grigio
nel quadro strumenti dopo aver
avviato il motore.
Si accende in rosso
Sedile occupato con la cintura di sicu‐
rezza slacciata.Acceso in verde
Sedile occupato e la cintura di sicu‐
rezza è stata allacciata.
Si accende in grigio
Sedile non occupato.
Allacciare la cintura di sicurezza
3 60.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi. Se non si accende, non si spegne
dopo 4 secondi o se si accende
durante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 59, 3 62.
Disattivazione degli airbag
Il simbolo V
si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 67.

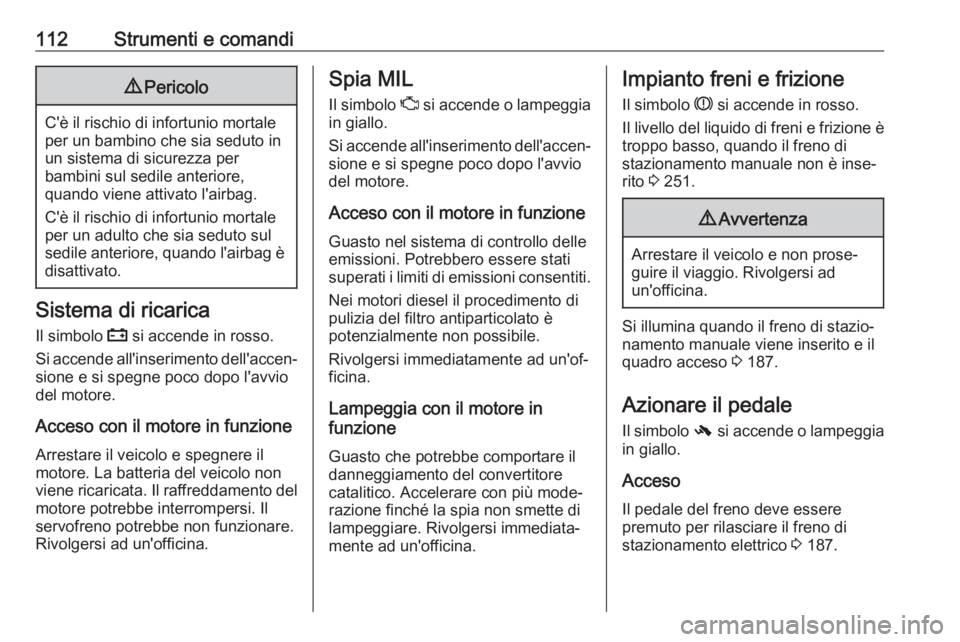

112Strumenti e comandi9Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. Il raffreddamento del
motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Nei motori diesel il procedimento di
pulizia del filtro antiparticolato è
potenzialmente non possibile.
Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 251.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 187.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere
premuto per rilasciare il freno di
stazionamento elettrico 3 187.

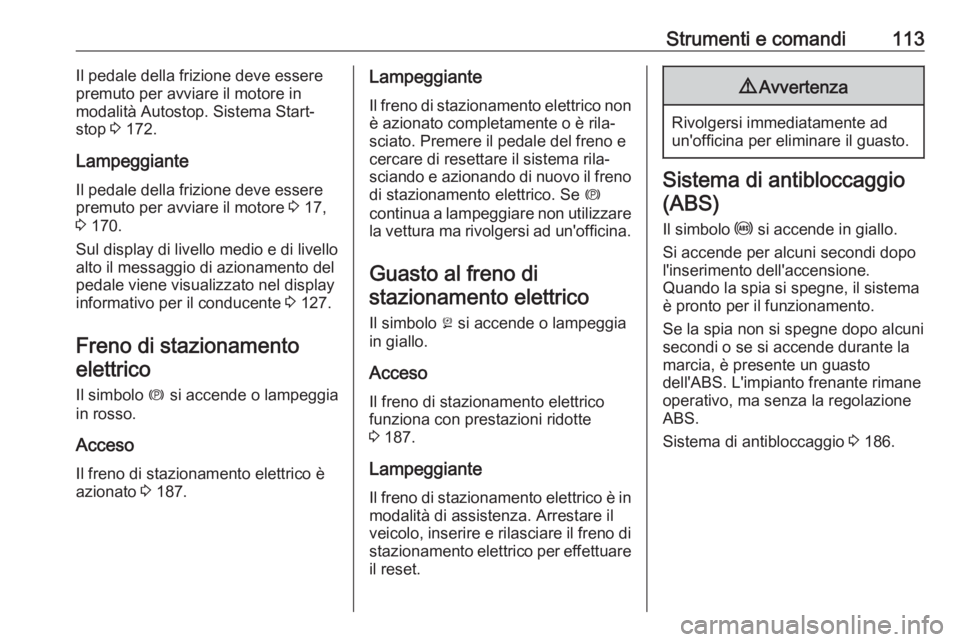

Strumenti e comandi113Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 172.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 170.
Sul display di livello medio e di livello alto il messaggio di azionamento del
pedale viene visualizzato nel display
informativo per il conducente 3 127.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico èazionato 3 187.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Premere il pedale del freno e
cercare di resettare il sistema rila‐
sciando e azionando di nuovo il freno di stazionamento elettrico. Se m
continua a lampeggiare non utilizzare
la vettura ma rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 187.
Lampeggiante Il freno di stazionamento elettrico è in
modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 186.

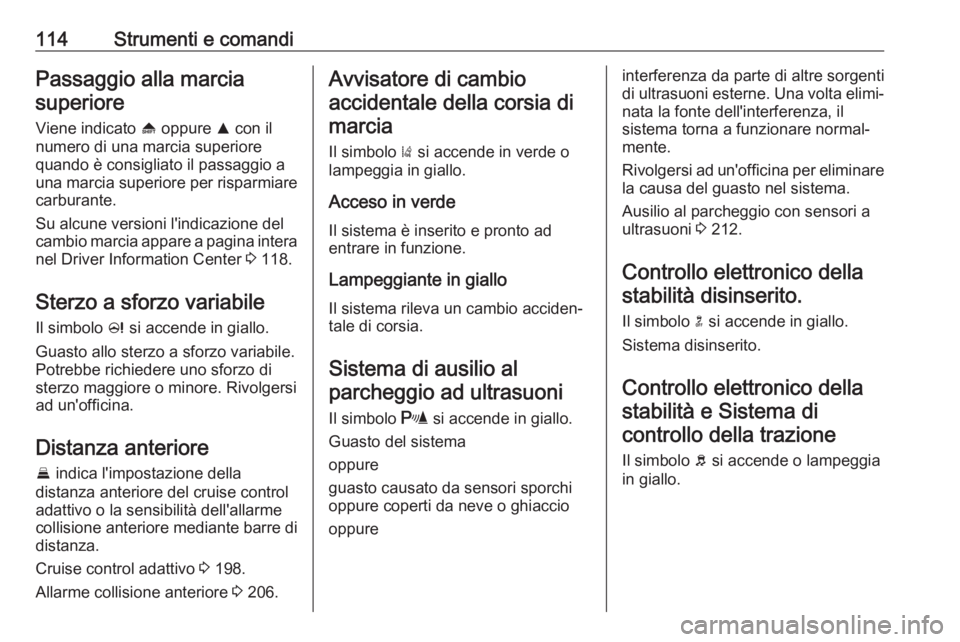

114Strumenti e comandiPassaggio alla marciasuperiore
Viene indicato [ oppure R con il
numero di una marcia superiore
quando è consigliato il passaggio a
una marcia superiore per risparmiare
carburante.
Su alcune versioni l'indicazione del
cambio marcia appare a pagina intera nel Driver Information Center 3 118.
Sterzo a sforzo variabile
Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile. Potrebbe richiedere uno sforzo di
sterzo maggiore o minore. Rivolgersi
ad un'officina.
Distanza anteriore
E indica l'impostazione della
distanza anteriore del cruise control
adattivo o la sensibilità dell'allarme
collisione anteriore mediante barre di
distanza.
Cruise control adattivo 3 198.
Allarme collisione anteriore 3 206.Avvisatore di cambio
accidentale della corsia dimarcia
Il simbolo ) si accende in verde o
lampeggia in giallo.
Acceso in verde Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐ tale di corsia.
Sistema di ausilio alparcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppureinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 212.
Controllo elettronico della stabilità disinserito.
Il simbolo n si accende in giallo.
Sistema disinserito.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.

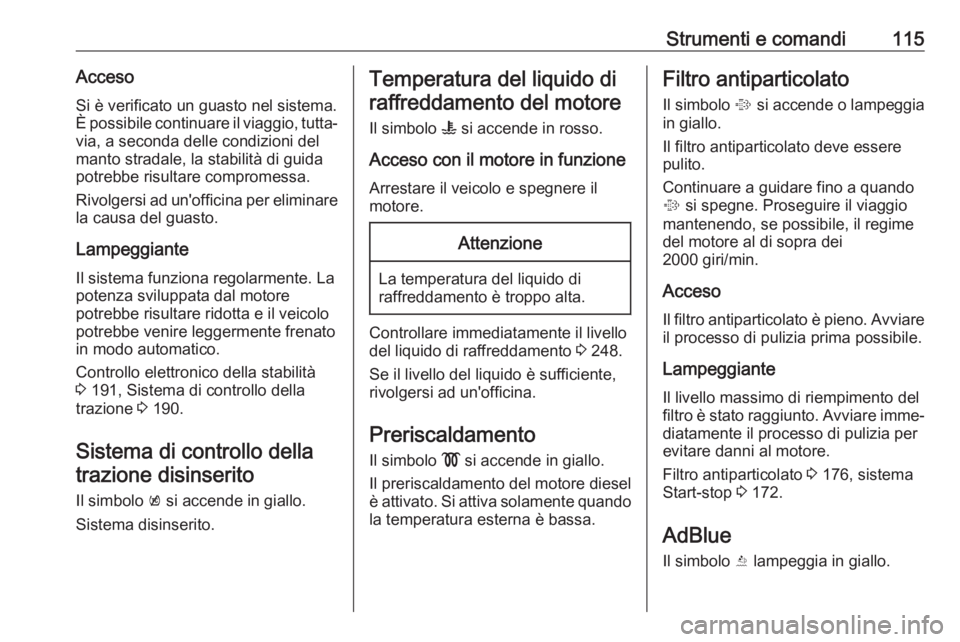

Strumenti e comandi115AccesoSi è verificato un guasto nel sistema.
È possibile continuare il viaggio, tutta‐
via, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante
Il sistema funziona regolarmente. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità
3 191, Sistema di controllo della
trazione 3 190.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Sistema disinserito.Temperatura del liquido di raffreddamento del motore
Il simbolo W si accende in rosso.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore.Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare immediatamente il livello del liquido di raffreddamento 3 248.
Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando
la temperatura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 176, sistema
Start-stop 3 172.
AdBlue Il simbolo Y lampeggia in giallo.

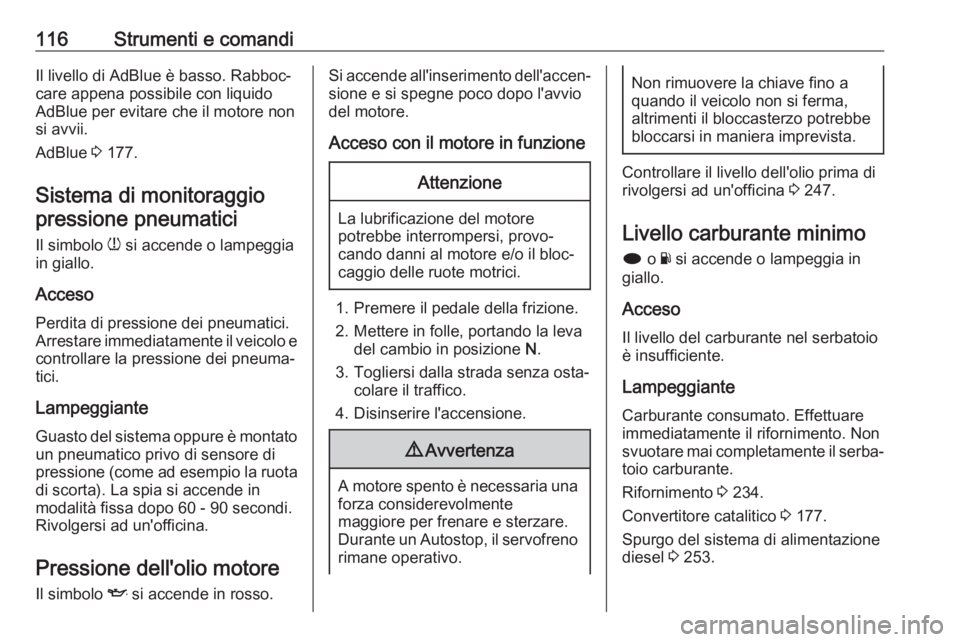

116Strumenti e comandiIl livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 177.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi. Rivolgersi ad un'officina.
Pressione dell'olio motore Il simbolo I si accende in rosso.Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 247.
Livello carburante minimo
i o Y si accende o lampeggia in
giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio carburante.
Rifornimento 3 234.
Convertitore catalitico 3 177.
Spurgo del sistema di alimentazione
diesel 3 253.

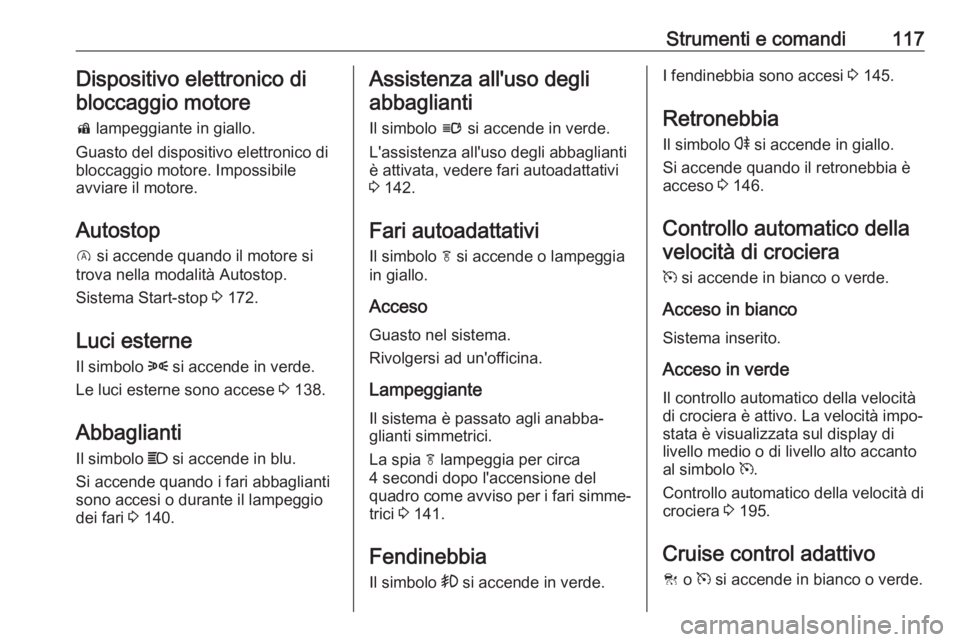

Strumenti e comandi117Dispositivo elettronico di
bloccaggio motore
d lampeggiante in giallo.
Guasto del dispositivo elettronico di bloccaggio motore. Impossibile
avviare il motore.
Autostop
D si accende quando il motore si
trova nella modalità Autostop.
Sistema Start-stop 3 172.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 138.
Abbaglianti Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio
dei fari 3 140.Assistenza all'uso degli
abbaglianti
Il simbolo l si accende in verde.
L'assistenza all'uso degli abbaglianti
è attivata, vedere fari autoadattativi
3 142.
Fari autoadattativi Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto nel sistema.
Rivolgersi ad un'officina.
LampeggianteIl sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo l'accensione del
quadro come avviso per i fari simme‐
trici 3 141.
Fendinebbia
Il simbolo > si accende in verde.I fendinebbia sono accesi 3 145.
Retronebbia Il simbolo r si accende in giallo.
Si accende quando il retronebbia è
acceso 3 146.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il controllo automatico della velocità
di crociera è attivo. La velocità impo‐
stata è visualizzata sul display di
livello medio o di livello alto accanto
al simbolo m.
Controllo automatico della velocità di
crociera 3 195.
Cruise control adattivo
C o m si accende in bianco o verde.

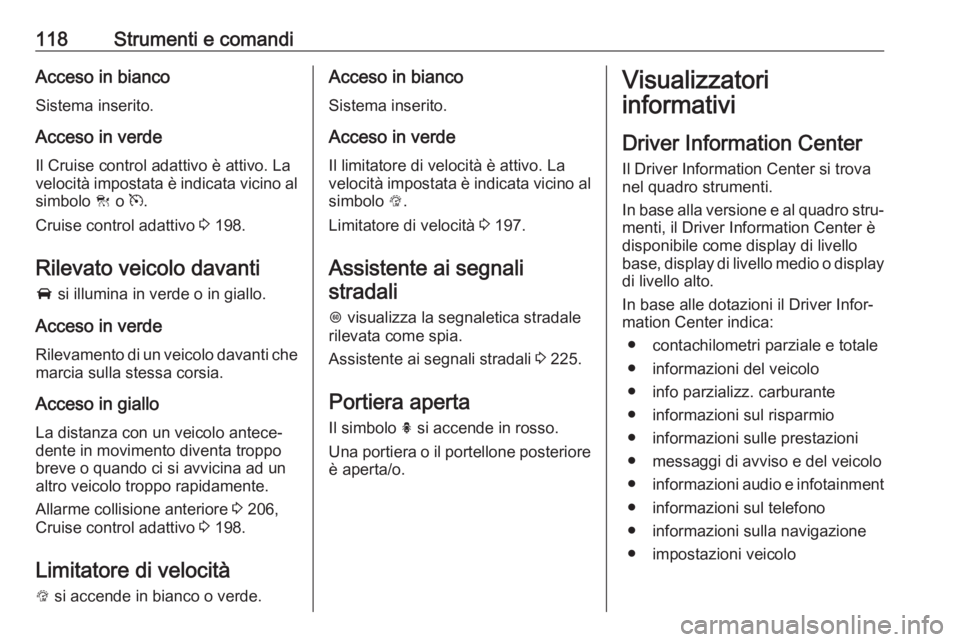

118Strumenti e comandiAcceso in bianco
Sistema inserito.
Acceso in verde Il Cruise control adattivo è attivo. La
velocità impostata è indicata vicino al
simbolo C o m.
Cruise control adattivo 3 198.
Rilevato veicolo davanti A si illumina in verde o in giallo.
Acceso in verde Rilevamento di un veicolo davanti chemarcia sulla stessa corsia.
Acceso in giallo
La distanza con un veicolo antece‐
dente in movimento diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente.
Allarme collisione anteriore 3 206,
Cruise control adattivo 3 198.
Limitatore di velocità L si accende in bianco o verde.Acceso in bianco
Sistema inserito.
Acceso in verde
Il limitatore di velocità è attivo. La
velocità impostata è indicata vicino al simbolo L.
Limitatore di velocità 3 197.
Assistente ai segnali stradali
L visualizza la segnaletica stradale
rilevata come spia.
Assistente ai segnali stradali 3 225.
Portiera aperta Il simbolo h si accende in rosso.
Una portiera o il portellone posteriore
è aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
In base alla versione e al quadro stru‐
menti, il Driver Information Center è
disponibile come display di livello
base, display di livello medio o display
di livello alto.
In base alle dotazioni il Driver Infor‐
mation Center indica:
● contachilometri parziale e totale
● informazioni del veicolo
● info parzializz. carburante
● informazioni sul risparmio
● informazioni sulle prestazioni
● messaggi di avviso e del veicolo
● informazioni audio e infotainment
● informazioni sul telefono
● informazioni sulla navigazione
● impostazioni veicolo
