OPEL INSIGNIA 2017 Manuel d'utilisation (in French)

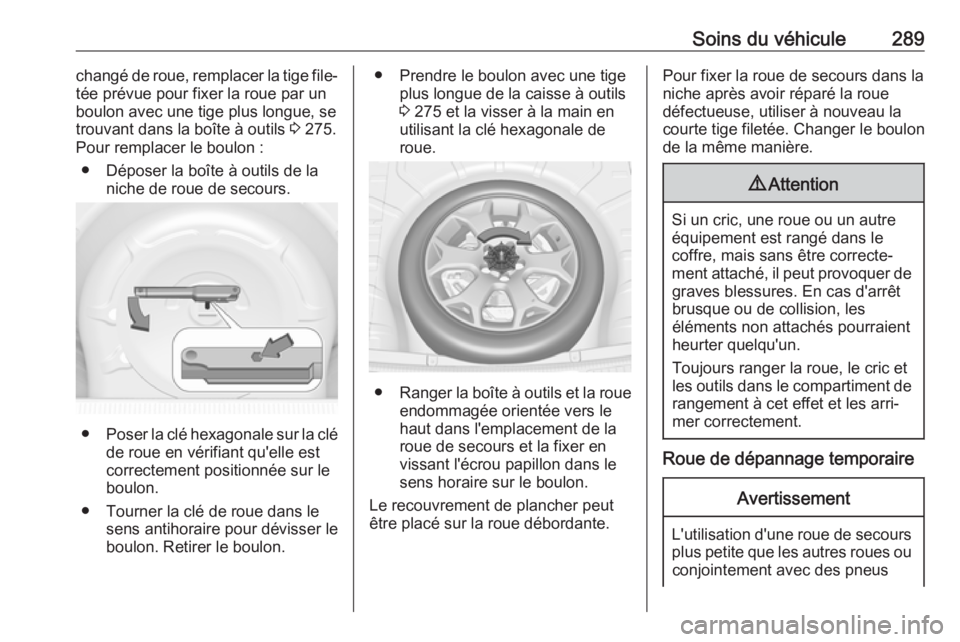

Soins du véhicule289changé de roue, remplacer la tige file‐
tée prévue pour fixer la roue par un
boulon avec une tige plus longue, se
trouvant dans la boîte à outils 3 275.
Pour remplacer le boulon :
● Déposer la boîte à outils de la niche de roue de secours.
●Poser la clé hexagonale sur la clé
de roue en vérifiant qu'elle est
correctement positionnée sur le
boulon.
● Tourner la clé de roue dans le sens antihoraire pour dévisser le
boulon. Retirer le boulon.
● Prendre le boulon avec une tige plus longue de la caisse à outils
3 275 et la visser à la main en
utilisant la clé hexagonale de
roue.
● Ranger la boîte à outils et la roue
endommagée orientée vers le
haut dans l'emplacement de la
roue de secours et la fixer en
vissant l'écrou papillon dans le
sens horaire sur le boulon.
Le recouvrement de plancher peut
être placé sur la roue débordante.
Pour fixer la roue de secours dans la niche après avoir réparé la roue
défectueuse, utiliser à nouveau la
courte tige filetée. Changer le boulon
de la même manière.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de
graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger la roue, le cric et les outils dans le compartiment de
rangement à cet effet et les arri‐ mer correctement.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus

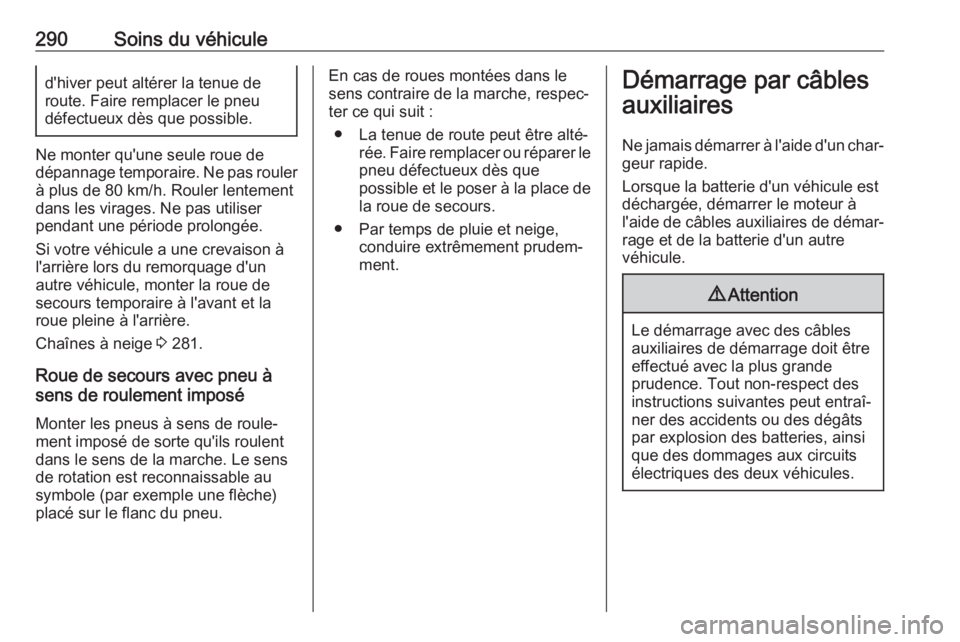

290Soins du véhiculed'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
secours temporaire à l'avant et la
roue pleine à l'arrière.
Chaînes à neige 3 281.
Roue de secours avec pneu à
sens de roulement imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable ausymbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐ ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.

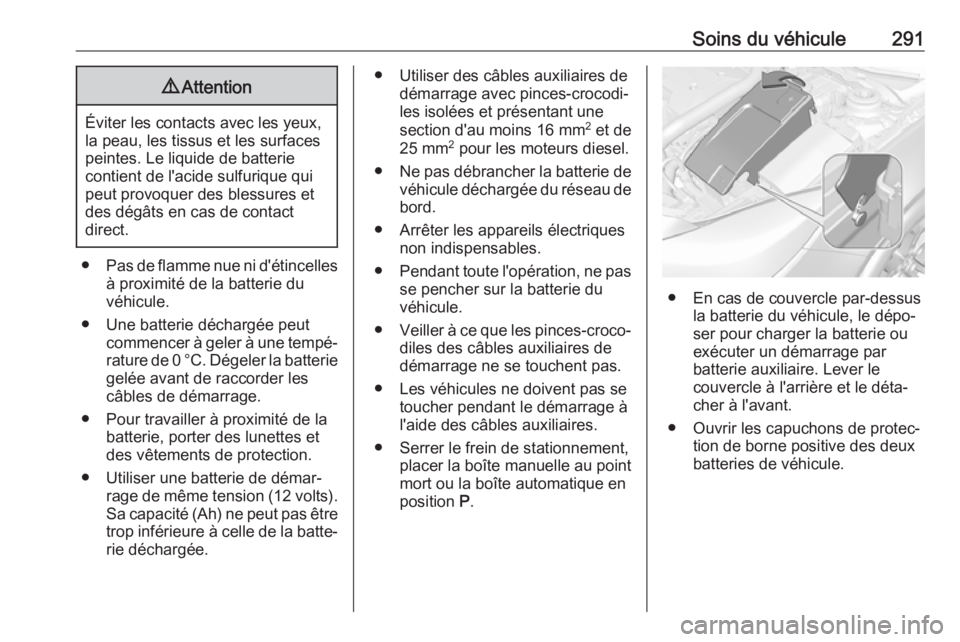

Soins du véhicule2919Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● En cas de couvercle par-dessus
la batterie du véhicule, le dépo‐
ser pour charger la batterie ou
exécuter un démarrage par
batterie auxiliaire. Lever le
couvercle à l'arrière et le déta‐
cher à l'avant.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.

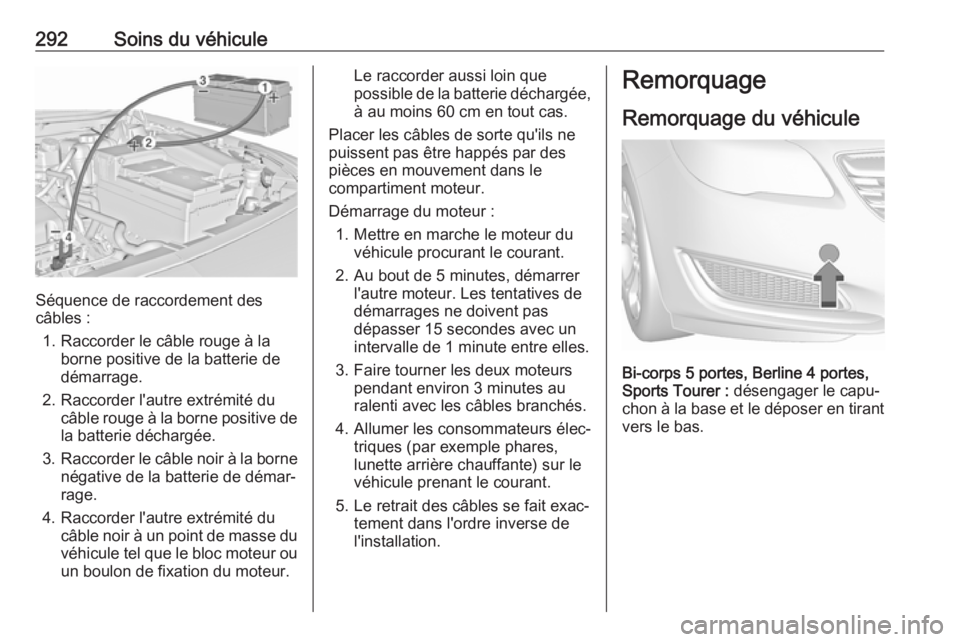

292Soins du véhicule
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse duvéhicule tel que le bloc moteur ouun boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie déchargée,
à au moins 60 cm en tout cas.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Bi-corps 5 portes, Berline 4 portes,Sports Tourer : désengager le capu‐
chon à la base et le déposer en tirant vers le bas.

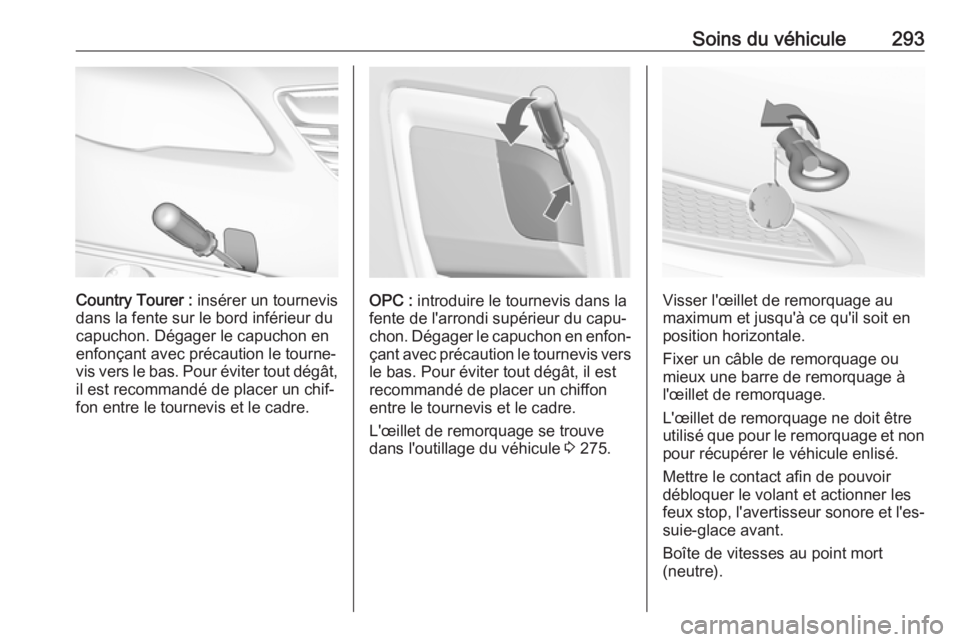

Soins du véhicule293
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.OPC : introduire le tournevis dans la
fente de l'arrondi supérieur du capu‐
chon. Dégager le capuchon en enfon‐
çant avec précaution le tournevis vers le bas. Pour éviter tout dégât, il est
recommandé de placer un chiffon
entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 275.Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les
feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).

294Soins du véhiculeAvertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Véhicules avec boîte manuelle et
transmission intégrale : Si le véhicule est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Véhicules avec boîte automatique et
transmission avant : Le véhicule doit
être remorqué dans le sens de la
marche, mais sans dépasser une
vitesse de 80 km/h et une distance de
100 km. Sinon ou bien si la boîte de
vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la
marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant
est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.Bi-corps 5 portes, Berline 4 portes, Sports Tourer : introduire le capuchon
à la base, tourner légèrement en sens horaire et fermer le capuchon.
Country Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.
OPC : introduire le capuchon avec sa
bride inférieure dans le logement.
Enfoncer le capuchon dans le pare-
chocs.
Remorquage d'un autrevéhicule

Soins du véhicule295Bi-corps 5 portes, Berline 4 portes,
Sports Tourer, OPC : désengager le
capuchon à la base et retirer en tirant
vers le bas.
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 275.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas
conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Bi-corps 5 portes, Berline 4 portes, Sports Tourer, OPC : introduire le
capuchon à la base, tourner légère‐ ment en sens horaire et engager le
capuchon.

296Soins du véhiculeCountry Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit
dégivrant, faire regraisser les barillets
par un atelier.
Lavage
La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas d'utilisation d'une station de lavageautomatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. Il faut arrêter les essuie-
glaces avant et arrière. Enlever l'an‐
tenne et les accessoires externes tels
que galerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Lustrer régulièrement les pièces pein‐ tes du véhicule.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

Soins du véhicule297Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Ne pas nettoyer le compartiment
moteur avec un jet de vapeur ou
haute pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de
chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un
produit de nettoyage pour vitres.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.

298Soins du véhiculeLes résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant
Ne jamais le nettoyer avec des
solvants, des produits abrasifs, des
carburants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc.), des acides, des produits très
alcalins ou des éponges abrasives.
Ne pas appliquer de produits de
lustrage ou de polissage sur le toit
ouvrant.
Jantes et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant
pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.
Soubassement
Le soubassement est partiellement revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
