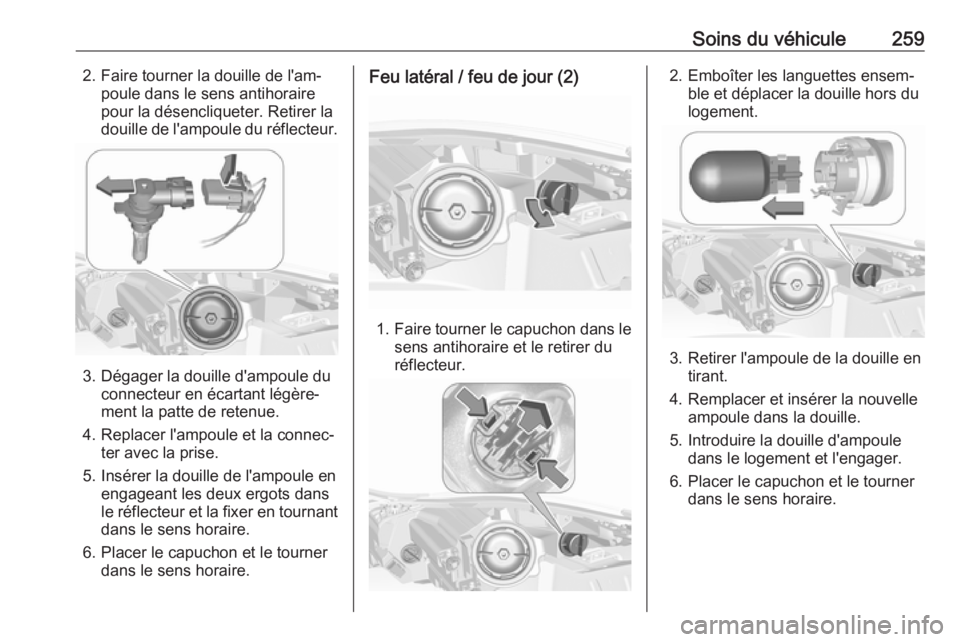

Soins du véhicule2592. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en écartant légère‐
ment la patte de retenue.
4. Replacer l'ampoule et la connec‐ ter avec la prise.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feu latéral / feu de jour (2)
1.Faire tourner le capuchon dans le
sens antihoraire et le retirer du
réflecteur.
2. Emboîter les languettes ensem‐ ble et déplacer la douille hors du
logement.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille d'ampoule dans le logement et l'engager.
6. Placer le capuchon et le tourner dans le sens horaire.

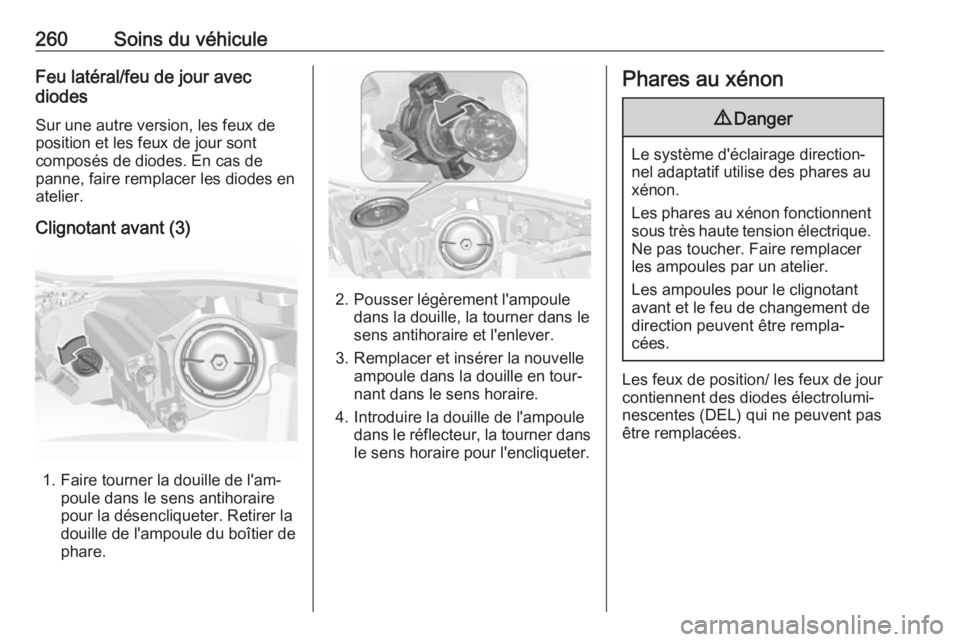

260Soins du véhiculeFeu latéral/feu de jour avec
diodes
Sur une autre version, les feux de
position et les feux de jour sont
composés de diodes. En cas de
panne, faire remplacer les diodes en
atelier.
Clignotant avant (3)
1. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier de
phare.
2. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire et l'enlever.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Introduire la douille de l'ampoule dans le réflecteur, la tourner dans
le sens horaire pour l'encliqueter.
Phares au xénon9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour le clignotant
avant et le feu de changement de
direction peuvent être rempla‐
cées.
Les feux de position/ les feux de jour
contiennent des diodes électrolumi‐
nescentes (DEL) qui ne peuvent pas
être remplacées.

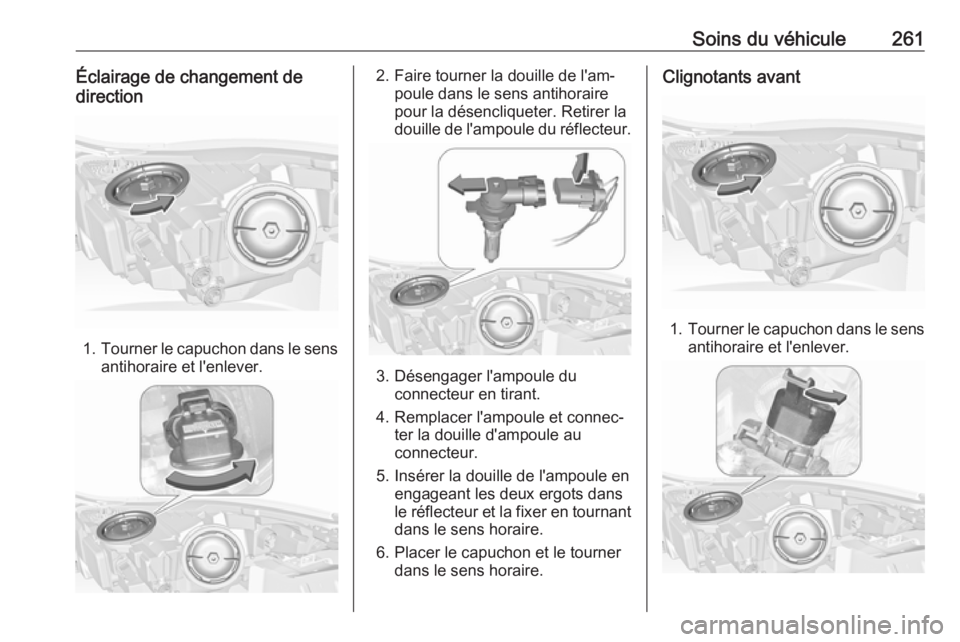

Soins du véhicule261Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au
connecteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Clignotants avant
1.Tourner le capuchon dans le sens
antihoraire et l'enlever.

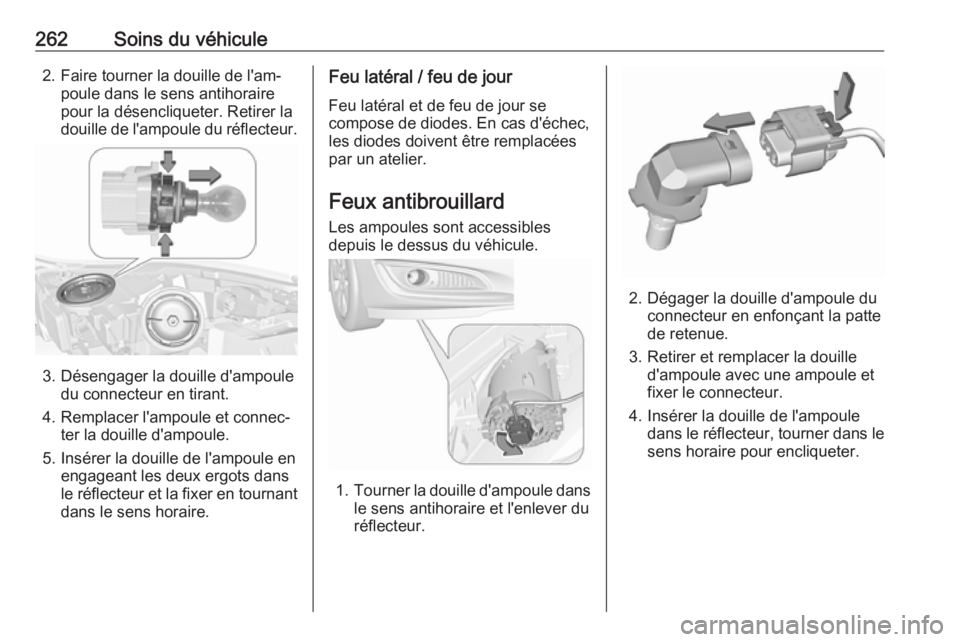

262Soins du véhicule2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager la douille d'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
Feu latéral / feu de jour
Feu latéral et de feu de jour se
compose de diodes. En cas d'échec,
les diodes doivent être remplacées
par un atelier.
Feux antibrouillard Les ampoules sont accessibles
depuis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la pattede retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans lesens horaire pour encliqueter.

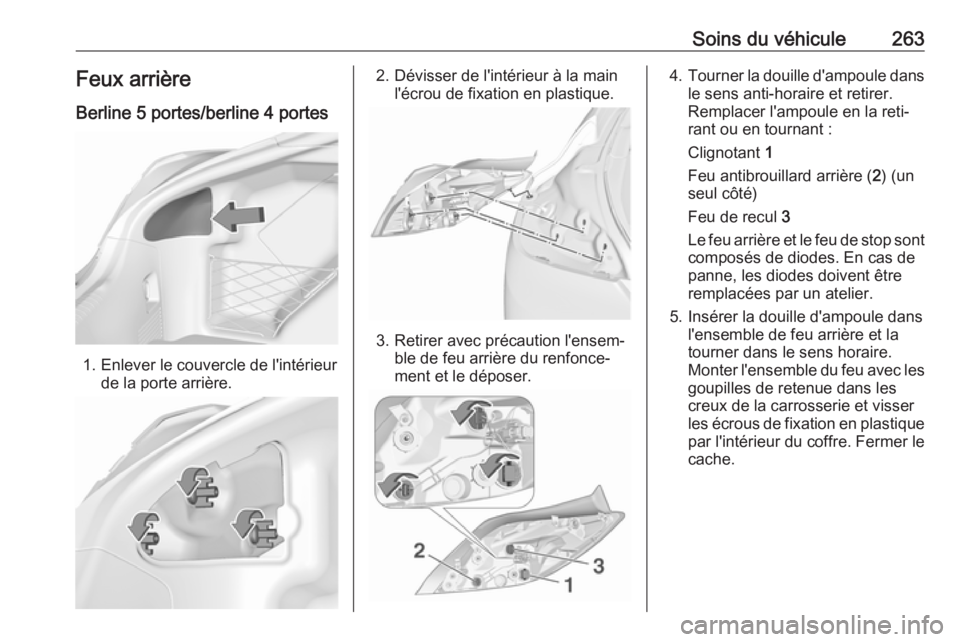

Soins du véhicule263Feux arrière
Berline 5 portes/berline 4 portes
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser de l'intérieur à la mainl'écrou de fixation en plastique.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en la reti‐
rant ou en tournant :
Clignotant 1
Feu antibrouillard arrière ( 2) (un
seul côté)
Feu de recul 3
Le feu arrière et le feu de stop sont composés de diodes. En cas de
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
creux de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fermer le
cache.

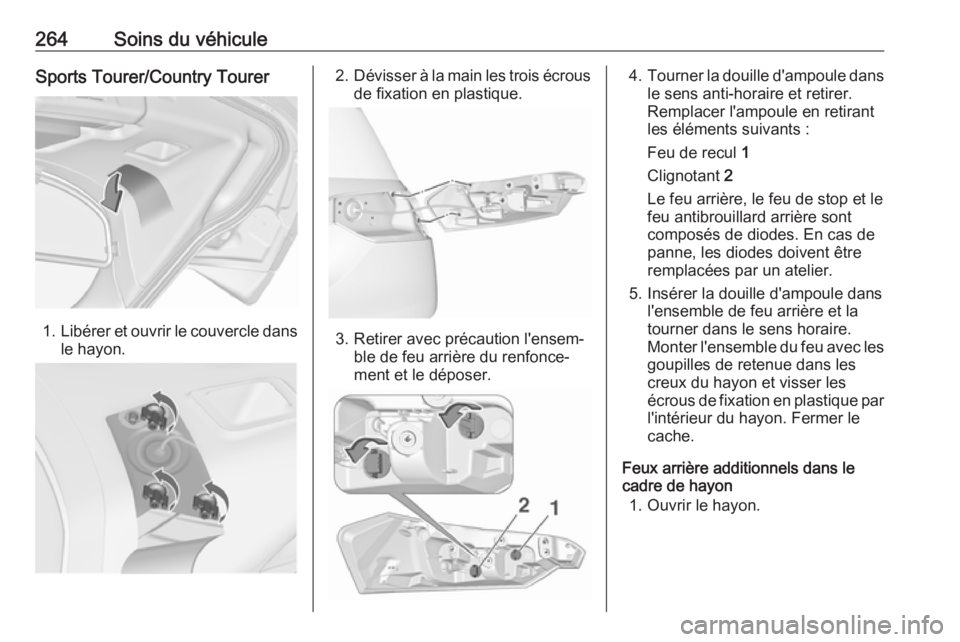

264Soins du véhiculeSports Tourer/Country Tourer
1.Libérer et ouvrir le couvercle dans
le hayon.
2. Dévisser à la main les trois écrous
de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
Feu de recul 1
Clignotant 2
Le feu arrière, le feu de stop et le
feu antibrouillard arrière sont
composés de diodes. En cas de
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les goupilles de retenue dans lescreux du hayon et visser les
écrous de fixation en plastique par l'intérieur du hayon. Fermer le
cache.
Feux arrière additionnels dans le
cadre de hayon
1. Ouvrir le hayon.

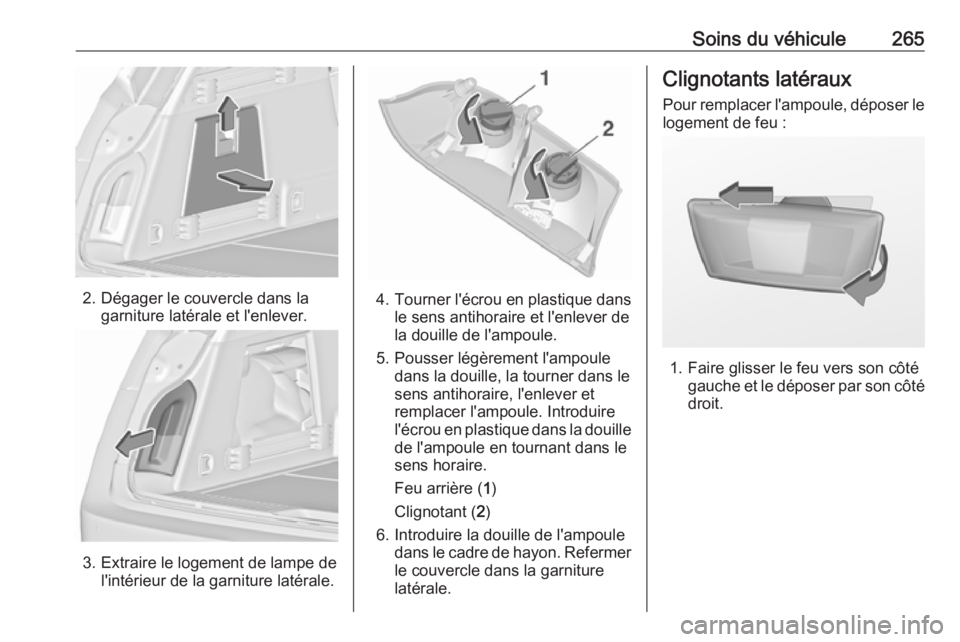

Soins du véhicule265
2. Dégager le couvercle dans lagarniture latérale et l'enlever.
3. Extraire le logement de lampe del'intérieur de la garniture latérale.
4.Tourner l'écrou en plastique dans
le sens antihoraire et l'enlever de
la douille de l'ampoule.
5. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et
remplacer l'ampoule. Introduire
l'écrou en plastique dans la douille
de l'ampoule en tournant dans le
sens horaire.
Feu arrière ( 1)
Clignotant ( 2)
6. Introduire la douille de l'ampoule dans le cadre de hayon. Refermerle couvercle dans la garniture
latérale.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

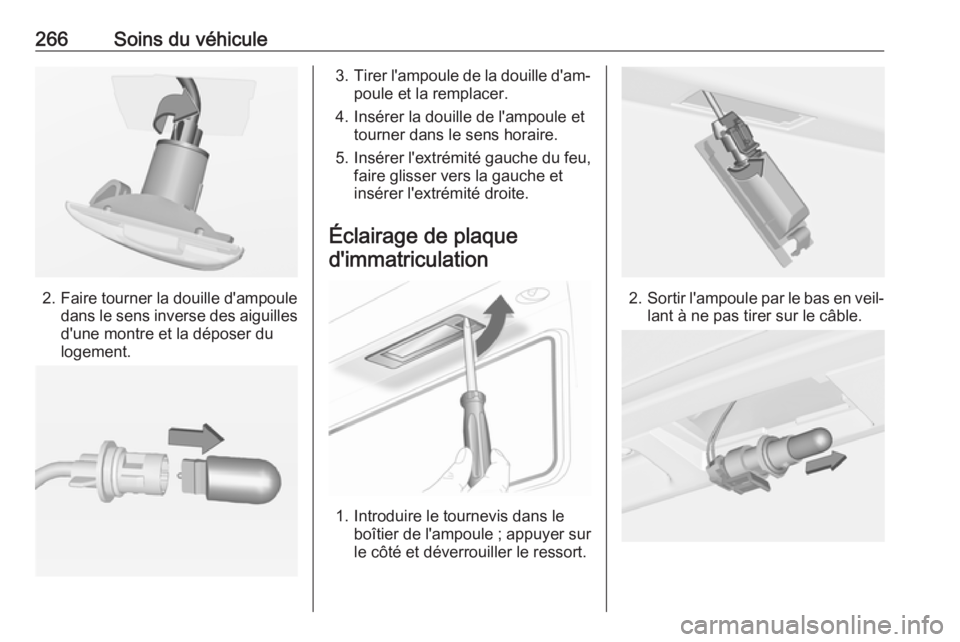

266Soins du véhicule
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du
logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire le tournevis dans le boîtier de l'ampoule ; appuyer sur
le côté et déverrouiller le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.

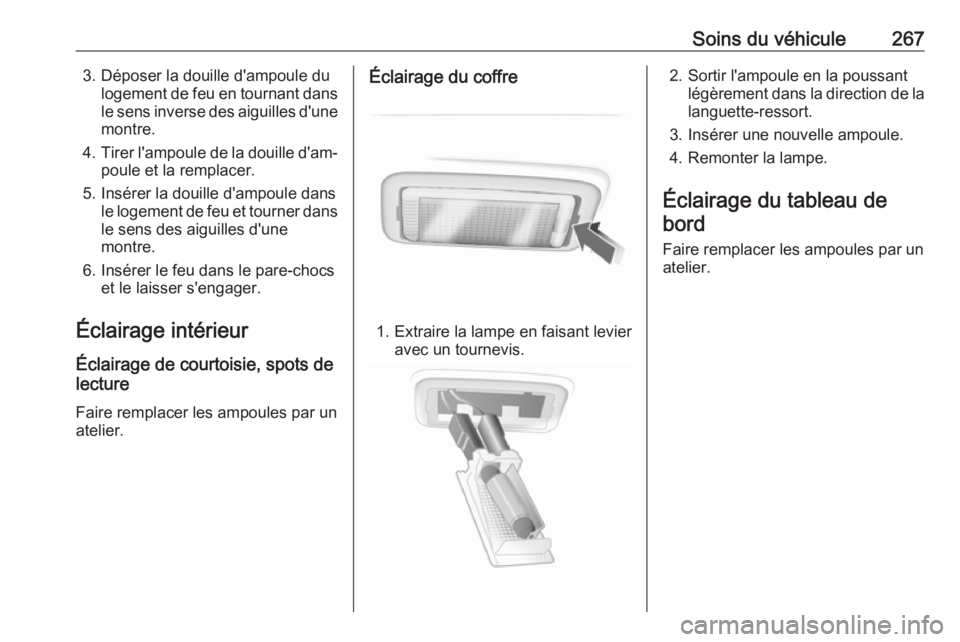

Soins du véhicule2673. Déposer la douille d'ampoule dulogement de feu en tournant dansle sens inverse des aiguilles d'une
montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dansle sens des aiguilles d'une
montre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par unatelier.Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.
2. Sortir l'ampoule en la poussantlégèrement dans la direction de la
languette-ressort.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.

268Soins du véhiculeCircuit électriqueFusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Un maximum de trois boîtes à fusi‐
bles peut être présent sur le véhicule :
● à l'avant gauche du comparti‐ ment moteur
● sur le côté gauche du tableau de
bord
● derrière un cache sur le côté gauche du coffre
En fonction de l'équipement du
véhicule les configurations des fusi‐
bles dans les boîtes à fusibles sont
différentes, indiquées parle type A ou le type B sur les tableaux.
Le type A correspond à toutes les
variantes berline 5 portes et berline 4
portes, ainsi que les modèles Sports
Tourer ou Country Tourer avec hayon
motorisé ou attelage de remorque ou
prises de courant arrière.Le type B correspond aux modèles
Sports Tourer ou Country Tourer
sans hayon motorisé, sans attelage
de remorque et sans prises de
courant arrière.
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
