OPEL INSIGNIA 2017 Manuel d'utilisation (in French)
Manufacturer: OPEL, Model Year: 2017, Model line: INSIGNIA, Model: OPEL INSIGNIA 2017Pages: 357, PDF Size: 9.31 MB
Page 251 of 357

Soins du véhicule2499Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est automatiquement main‐ tenu ouvert.
Entrée d'air 3 164.
Si le capot est ouvert lors d'un Auto‐ stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Système Stop/Start 3 172.
Fermeture
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond à la spécification requise. Fluides et
lubrifiants recommandés 3 301.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Page 252 of 357

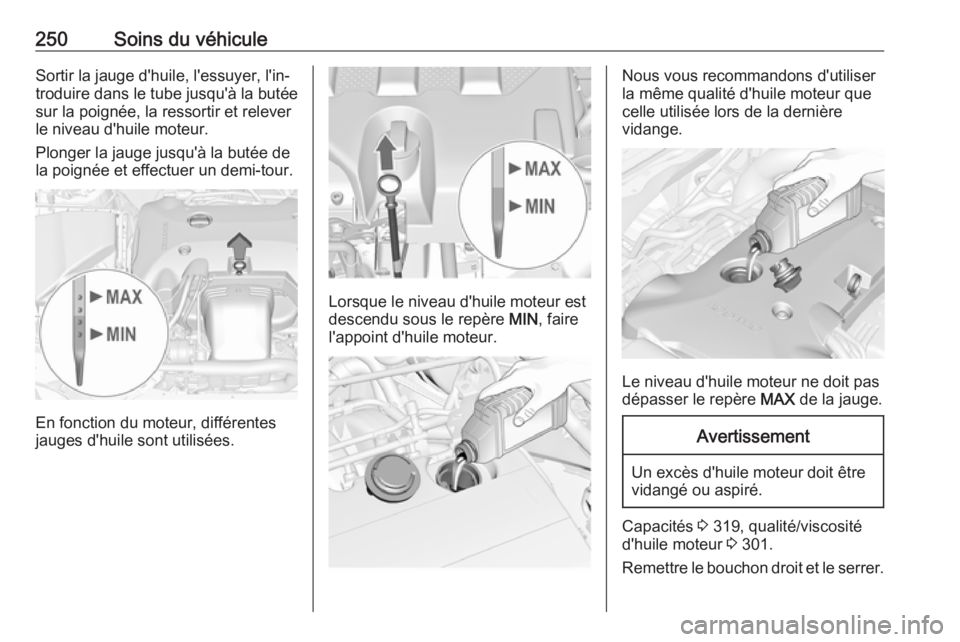

250Soins du véhiculeSortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités 3 319, qualité/viscosité
d'huile moteur 3 301.
Remettre le bouchon droit et le serrer.
Page 253 of 357

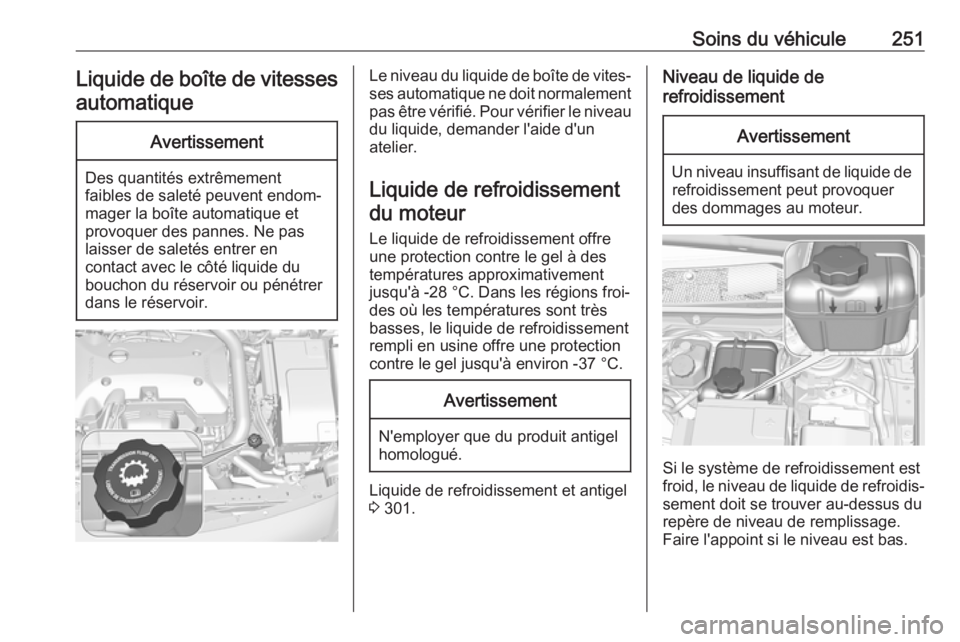

Soins du véhicule251Liquide de boîte de vitessesautomatiqueAvertissement
Des quantités extrêmement
faibles de saleté peuvent endom‐ mager la boîte automatique et
provoquer des pannes. Ne pas laisser de saletés entrer en
contact avec le côté liquide du
bouchon du réservoir ou pénétrer
dans le réservoir.
Le niveau du liquide de boîte de vites‐
ses automatique ne doit normalement
pas être vérifié. Pour vérifier le niveau du liquide, demander l'aide d'un
atelier.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel à des
températures approximativement jusqu'à -28 °C. Dans les régions froi‐des où les températures sont très
basses, le liquide de refroidissement rempli en usine offre une protection
contre le gel jusqu'à environ -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 301.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
Page 254 of 357

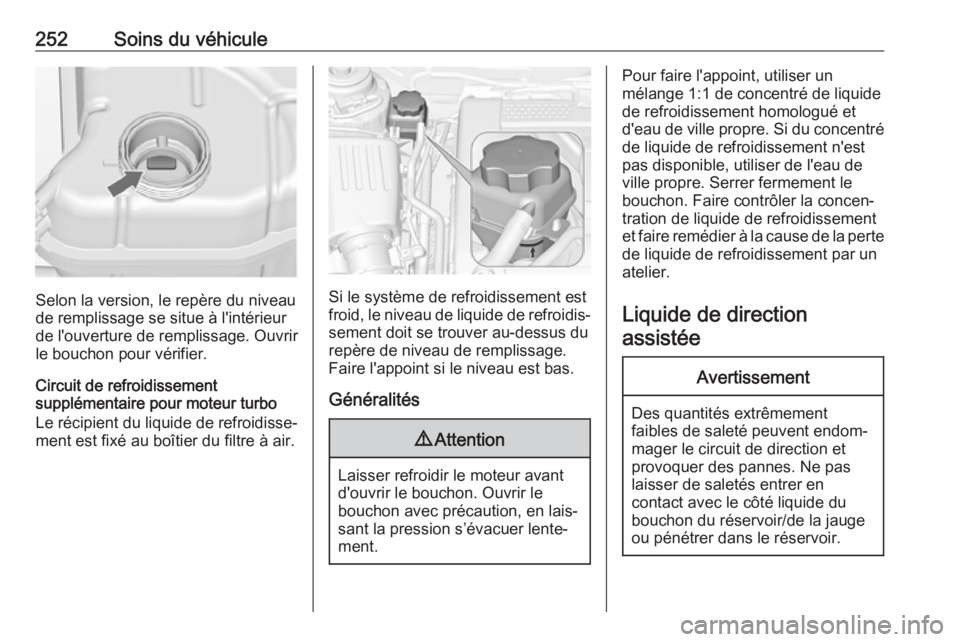

252Soins du véhicule
Selon la version, le repère du niveau
de remplissage se situe à l'intérieur
de l'ouverture de remplissage. Ouvrir
le bouchon pour vérifier.
Circuit de refroidissement
supplémentaire pour moteur turbo
Le récipient du liquide de refroidisse‐
ment est fixé au boîtier du filtre à air.Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
Généralités
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement homologué et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de direction assistéeAvertissement
Des quantités extrêmement
faibles de saleté peuvent endom‐ mager le circuit de direction et
provoquer des pannes. Ne pas laisser de saletés entrer en
contact avec le côté liquide du
bouchon du réservoir/de la jauge
ou pénétrer dans le réservoir.
Page 255 of 357

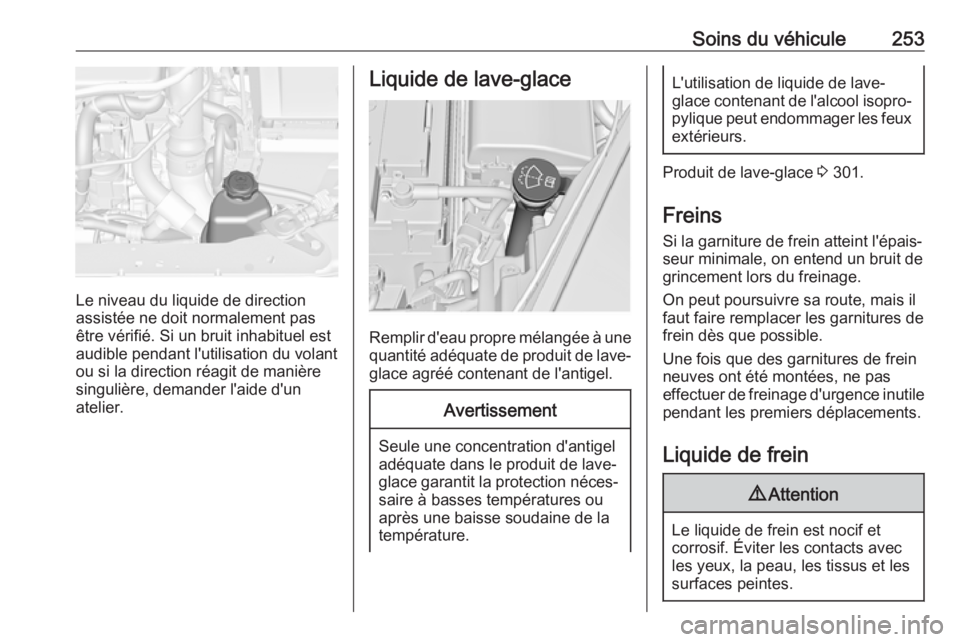

Soins du véhicule253
Le niveau du liquide de direction
assistée ne doit normalement pas
être vérifié. Si un bruit inhabituel est
audible pendant l'utilisation du volant
ou si la direction réagit de manière
singulière, demander l'aide d'un
atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou
après une baisse soudaine de la
température.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux
extérieurs.
Produit de lave-glace 3 301.
Freins
Si la garniture de frein atteint l'épais‐ seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Page 256 of 357

254Soins du véhicule
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 301.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la
décharge de la batterie. Éviter l'utili‐
sation de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de quatre semaines peut
conduire à une décharge de la batte‐ rie du véhicule. Débrancher la cossede la borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 149.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐ tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le
contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans ce paragraphe peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
Page 257 of 357

Soins du véhicule255La batterie du véhicule est déchar‐
gée. Retirer le couvercle pour rempla‐
cer la batterie. Lever le couvercle à
l'arrière et le détacher à l'avant.
Quand la batterie est remplacée,
s'assurer qu'il n'y a pas de trous de
ventilation ouverts à proximité de la
borne positive. Si un trou de ventila‐
tion est ouvert dans cette zone, il doit être obturé par un capuchon borgne
et la ventilation à proximité de la
borne négative doit être ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus de la batte‐
rie.
Dans les véhicules équipés d'une
batterie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la
batterie par une autre batterie AGM.
Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
Opel d'origine peut réduire les
performances.
Nous vous recommandons de faire
remplacer la batterie du véhicule par un atelier.
Système Stop/Start 3 172.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie peut être endommagée.
Démarrage par câbles auxiliaires
3 290.
Étiquette d'avertissement
Page 258 of 357

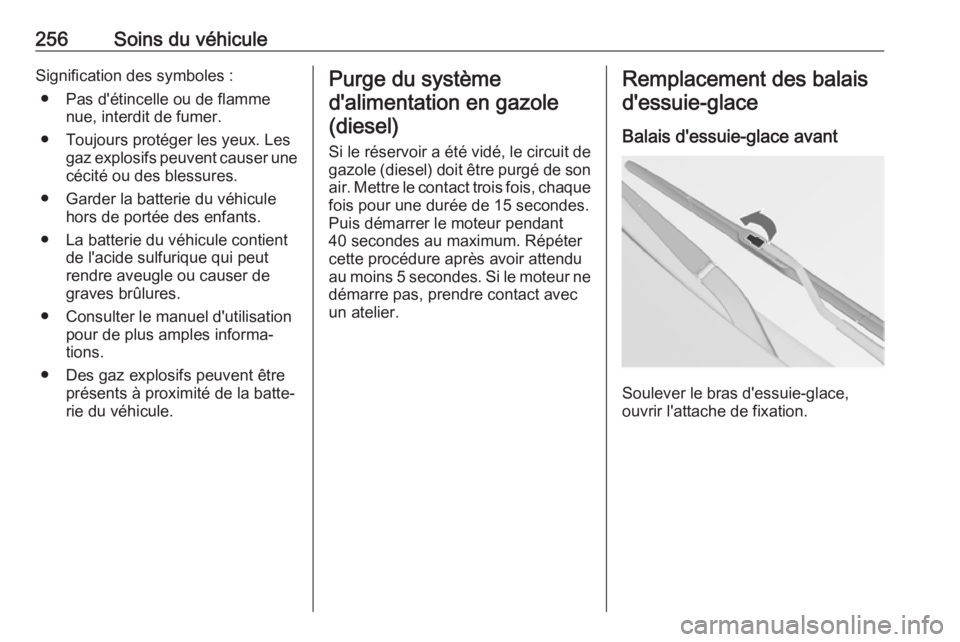

256Soins du véhiculeSignification des symboles :● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer unecécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Consulter le manuel d'utilisation pour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie du véhicule.Purge du système
d'alimentation en gazole (diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace,
ouvrir l'attache de fixation.
Page 259 of 357

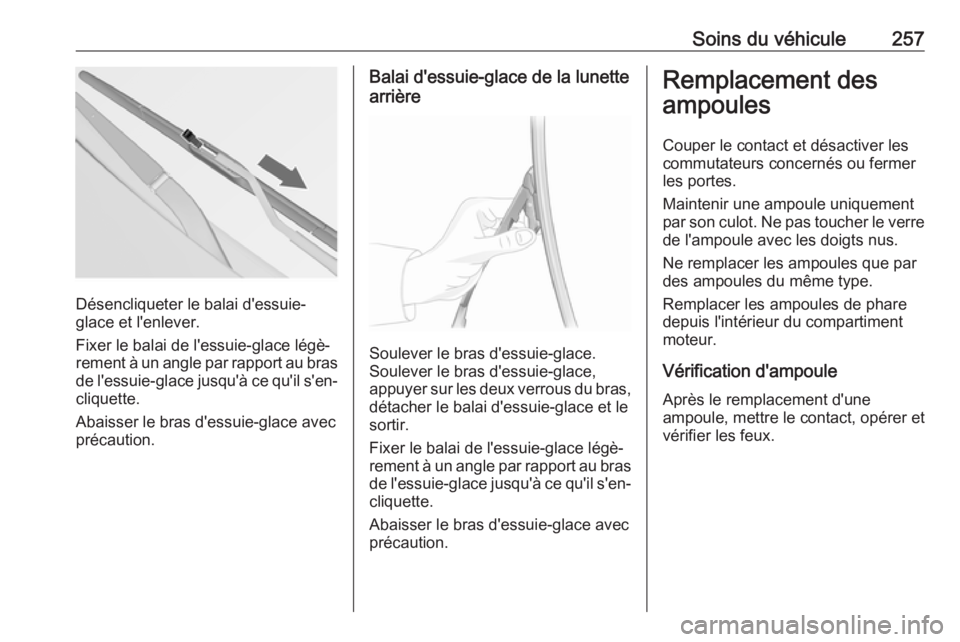

Soins du véhicule257
Désencliqueter le balai d'essuie-
glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la lunette
arrière
Soulever le bras d'essuie-glace.
Soulever le bras d'essuie-glace,
appuyer sur les deux verrous du bras, détacher le balai d'essuie-glace et le
sortir.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.
Page 260 of 357

258Soins du véhiculePhares halogènes
Phare Bi-Halogène (1) avec une
ampoule pour feu de route et feu de croisement.
Feu de position / feu de jour (2) .
Clignotant avant (3)
Double phare halogène (1)
Sur le côté gauche du véhicule,
extraire le tuyau de remplissage du
réservoir de liquide de lave-glace
avant.
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
