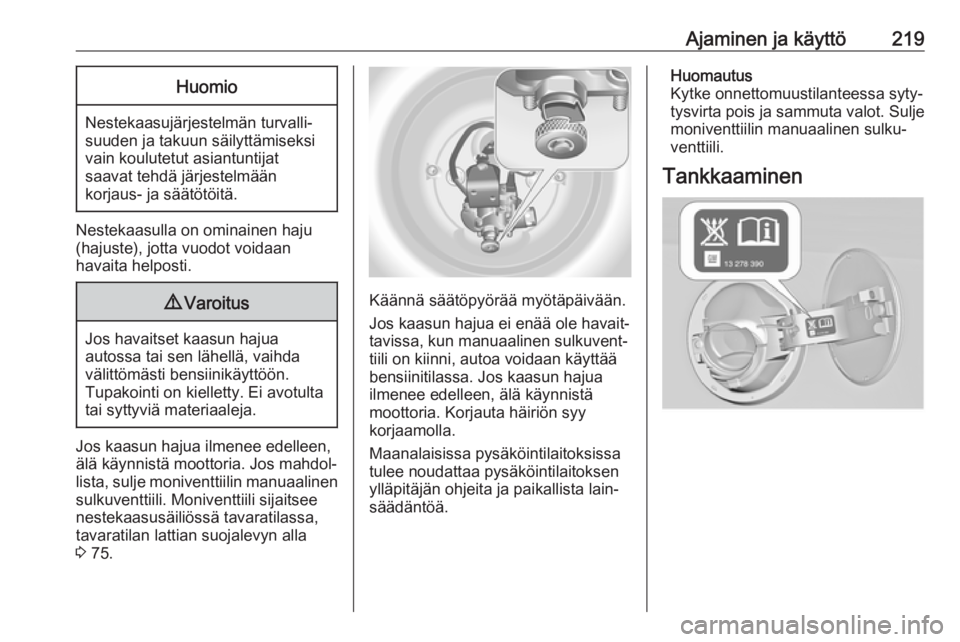

Ajaminen ja käyttö219Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat
saavat tehdä järjestelmään
korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju (hajuste), jotta vuodot voidaan
havaita helposti.
9 Varoitus
Jos havaitset kaasun hajua
autossa tai sen lähellä, vaihda
välittömästi bensiinikäyttöön.
Tupakointi on kielletty. Ei avotulta
tai syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Jos mahdol‐
lista, sulje moniventtiilin manuaalinen
sulkuventtiili. Moniventtiili sijaitsee
nestekaasusäiliössä tavaratilassa,
tavaratilan lattian suojalevyn alla
3 75.
Käännä säätöpyörää myötäpäivään.
Jos kaasun hajua ei enää ole havait‐
tavissa, kun manuaalinen sulkuvent‐
tiili on kiinni, autoa voidaan käyttää
bensiinitilassa. Jos kaasun hajua
ilmenee edelleen, älä käynnistä
moottoria. Korjauta häiriön syy
korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot. Sulje
moniventtiilin manuaalinen sulku‐
venttiili.
Tankkaaminen

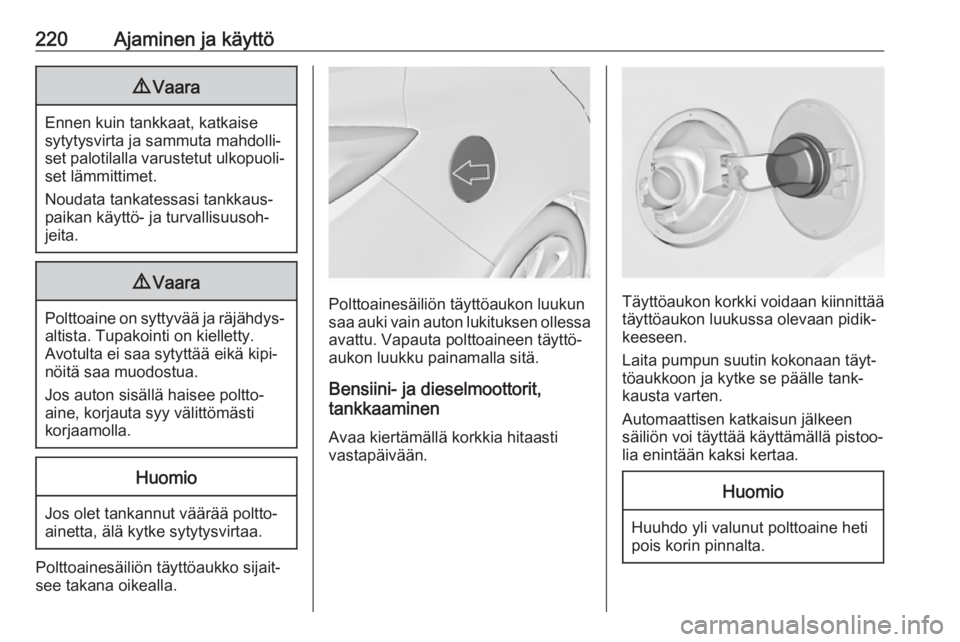

220Ajaminen ja käyttö9Vaara
Ennen kuin tankkaat, katkaise
sytytysvirta ja sammuta mahdolli‐
set palotilalla varustetut ulkopuoli‐ set lämmittimet.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
9 Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi
korjaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
Bensiini- ja dieselmoottorit,
tankkaaminen
Avaa kiertämällä korkkia hitaasti
vastapäivään.Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen
säiliön voi täyttää käyttämällä pistoo‐
lia enintään kaksi kertaa.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.

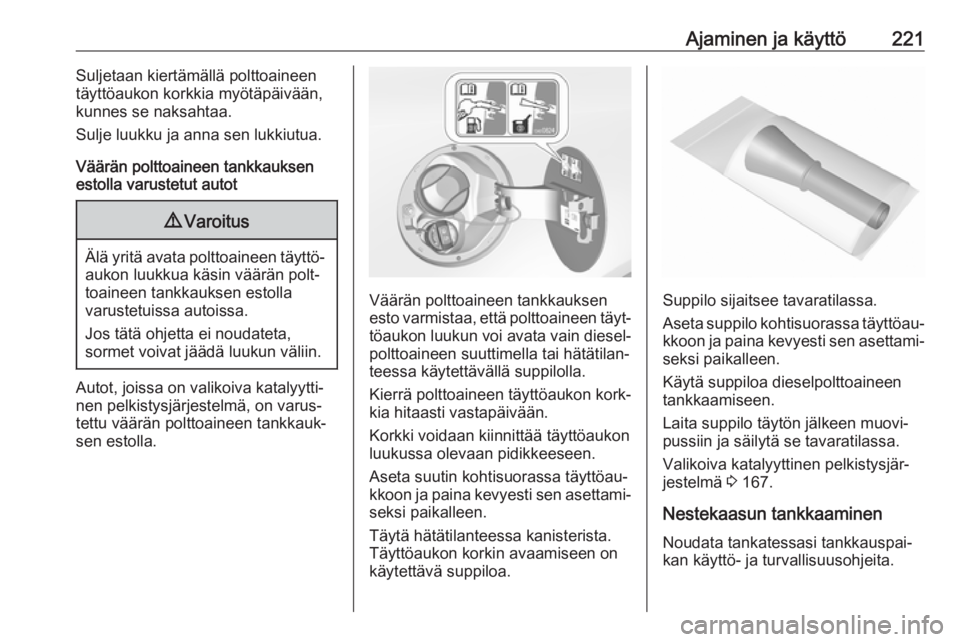

Ajaminen ja käyttö221Suljetaan kiertämällä polttoaineen
täyttöaukon korkkia myötäpäivään,
kunnes se naksahtaa.
Sulje luukku ja anna sen lukkiutua.
Väärän polttoaineen tankkauksen
estolla varustetut autot9 Varoitus
Älä yritä avata polttoaineen täyttö‐
aukon luukkua käsin väärän polt‐
toaineen tankkauksen estolla
varustetuissa autoissa.
Jos tätä ohjetta ei noudateta,
sormet voivat jäädä luukun väliin.
Autot, joissa on valikoiva katalyytti‐
nen pelkistysjärjestelmä, on varus‐ tettu väärän polttoaineen tankkauk‐
sen estolla.
Väärän polttoaineen tankkauksen
esto varmistaa, että polttoaineen täyt‐ töaukon luukun voi avata vain diesel‐
polttoaineen suuttimella tai hätätilan‐ teessa käytettävällä suppilolla.
Kierrä polttoaineen täyttöaukon kork‐
kia hitaasti vastapäivään.
Korkki voidaan kiinnittää täyttöaukon
luukussa olevaan pidikkeeseen.
Aseta suutin kohtisuorassa täyttöau‐
kkoon ja paina kevyesti sen asettami‐ seksi paikalleen.
Täytä hätätilanteessa kanisterista.
Täyttöaukon korkin avaamiseen on
käytettävä suppiloa.Suppilo sijaitsee tavaratilassa.
Aseta suppilo kohtisuorassa täyttöau‐ kkoon ja paina kevyesti sen asettami‐seksi paikalleen.
Käytä suppiloa dieselpolttoaineen
tankkaamiseen.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se tavaratilassa.
Valikoiva katalyyttinen pelkistysjär‐
jestelmä 3 167.
Nestekaasun tankkaaminen
Noudata tankatessasi tankkauspai‐
kan käyttö- ja turvallisuusohjeita.

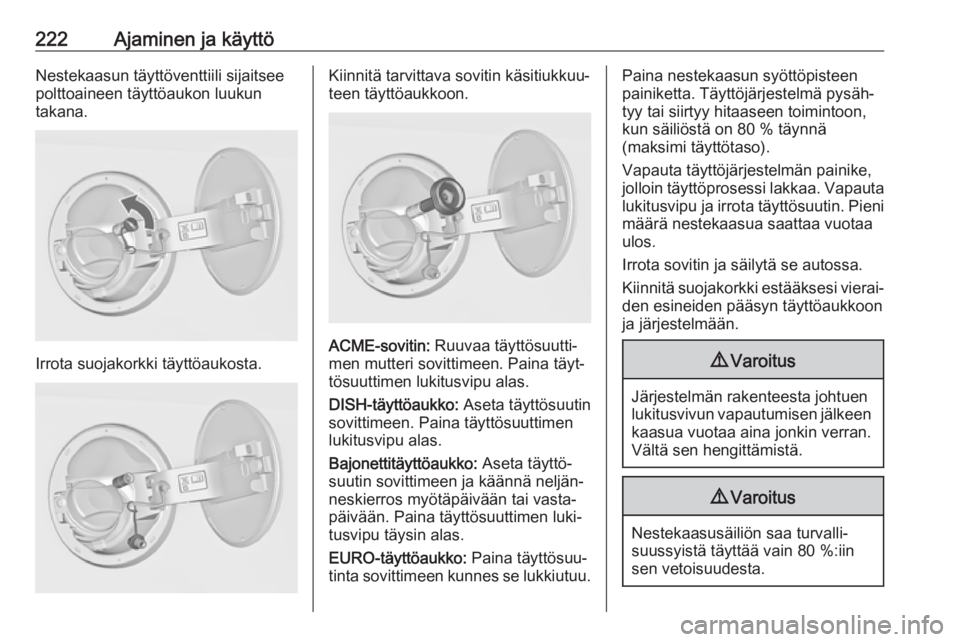

222Ajaminen ja käyttöNestekaasun täyttöventtiili sijaitsee
polttoaineen täyttöaukon luukun
takana.
Irrota suojakorkki täyttöaukosta.
Kiinnitä tarvittava sovitin käsitiukkuu‐
teen täyttöaukkoon.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko: Aseta täyttösuutin
sovittimeen. Paina täyttösuuttimen lukitusvipu alas.
Bajonettitäyttöaukko: Aseta täyttö‐
suutin sovittimeen ja käännä neljän‐
neskierros myötäpäivään tai vasta‐
päivään. Paina täyttösuuttimen luki‐
tusvipu täysin alas.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen kunnes se lukkiutuu.
Paina nestekaasun syöttöpisteen
painiketta. Täyttöjärjestelmä pysäh‐
tyy tai siirtyy hitaaseen toimintoon,
kun säiliöstä on 80 % täynnä
(maksimi täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni
määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se autossa.
Kiinnitä suojakorkki estääksesi vierai‐ den esineiden pääsyn täyttöaukkoon
ja järjestelmään.9 Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön saa turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.

Ajaminen ja käyttö223Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos
lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa,
ennen kuin ylimenevä määrä on
käytetty.

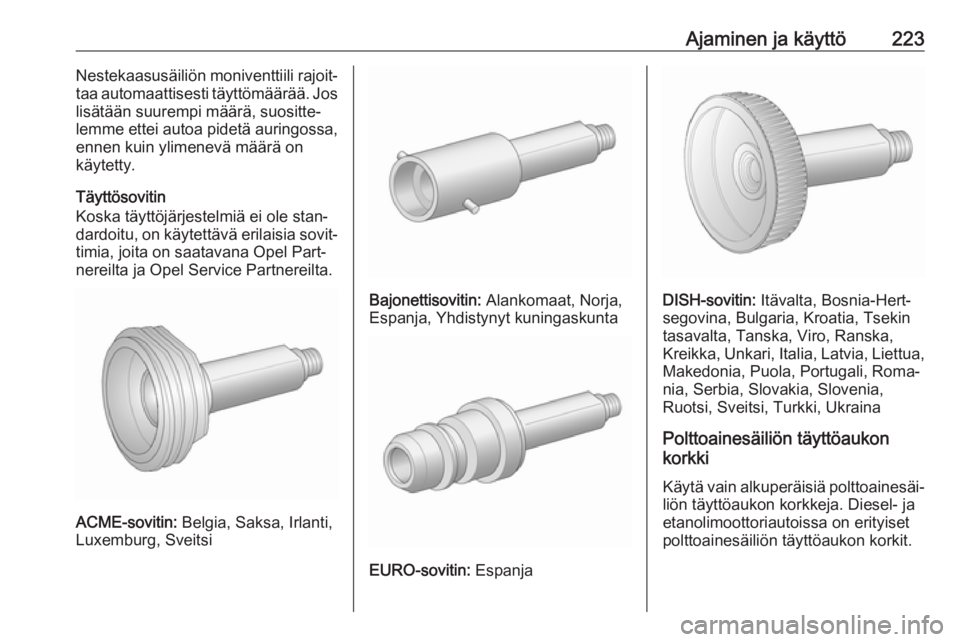

Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.
ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin: Itävalta, Bosnia-Hert‐
segovina, Bulgaria, Kroatia, Tsekin
tasavalta, Tanska, Viro, Ranska,
Kreikka, Unkari, Italia, Latvia, Liettua, Makedonia, Puola, Portugali, Roma‐
nia, Serbia, Slovakia, Slovenia,
Ruotsi, Sveitsi, Turkki, Ukraina
Polttoainesäiliön täyttöaukon
korkki
Käytä vain alkuperäisiä polttoainesäi‐ liön täyttöaukon korkkeja. Diesel- ja
etanolimoottoriautoissa on erityiset
polttoainesäiliön täyttöaukon korkit.

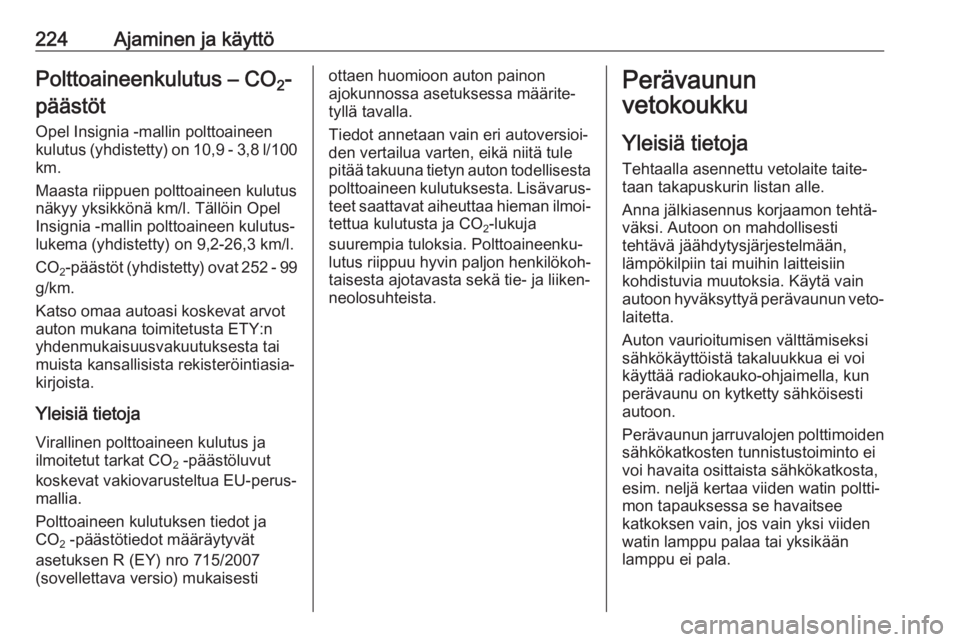

224Ajaminen ja käyttöPolttoaineenkulutus – CO2-
päästöt
Opel Insignia -mallin polttoaineen
kulutus (yhdistetty) on 10,9 - 3,8 l/100 km.
Maasta riippuen polttoaineen kulutus
näkyy yksikkönä km/l. Tällöin Opel
Insignia -mallin polttoaineen kulutus‐ lukema (yhdistetty) on 9,2-26,3 km/l.
CO 2-päästöt
(yhdistetty) ovat 252 - 99
g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n
yhdenmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja Virallinen polttoaineen kulutus ja
ilmoitetut tarkat CO 2 -päästöluvut
koskevat vakiovarusteltua EU-perus‐
mallia.
Polttoaineen kulutuksen tiedot ja
CO 2 -päästötiedot määräytyvät
asetuksen R (EY) nro 715/2007
(sovellettava versio) mukaisestiottaen huomioon auton painon
ajokunnossa asetuksessa määrite‐
tyllä tavalla.
Tiedot annetaan vain eri autoversioi‐
den vertailua varten, eikä niitä tule
pitää takuuna tietyn auton todellisesta polttoaineen kulutuksesta. Lisävarus‐
teet saattavat aiheuttaa hieman ilmoi‐
tettua kulutusta ja CO 2-lukuja
suurempia tuloksia. Polttoaineenku‐ lutus riippuu hyvin paljon henkilökoh‐
taisesta ajotavasta sekä tie- ja liiken‐
neolosuhteista.Perävaunun
vetokoukku
Yleisiä tietoja
Tehtaalla asennettu vetolaite taite‐
taan takapuskurin listan alle.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti
tehtävä jäähdytysjärjestelmään,
lämpökilpiin tai muihin laitteisiin
kohdistuvia muutoksia. Käytä vain
autoon hyväksyttyä perävaunun veto‐ laitetta.
Auton vaurioitumisen välttämiseksi sähkökäyttöistä takaluukkua ei voi
käyttää radiokauko-ohjaimella, kun
perävaunu on kytketty sähköisesti
autoon.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta,
esim. neljä kertaa viiden watin poltti‐
mon tapauksessa se havaitsee
katkoksen vain, jos vain yksi viiden
watin lamppu palaa tai yksikään
lamppu ei pala.

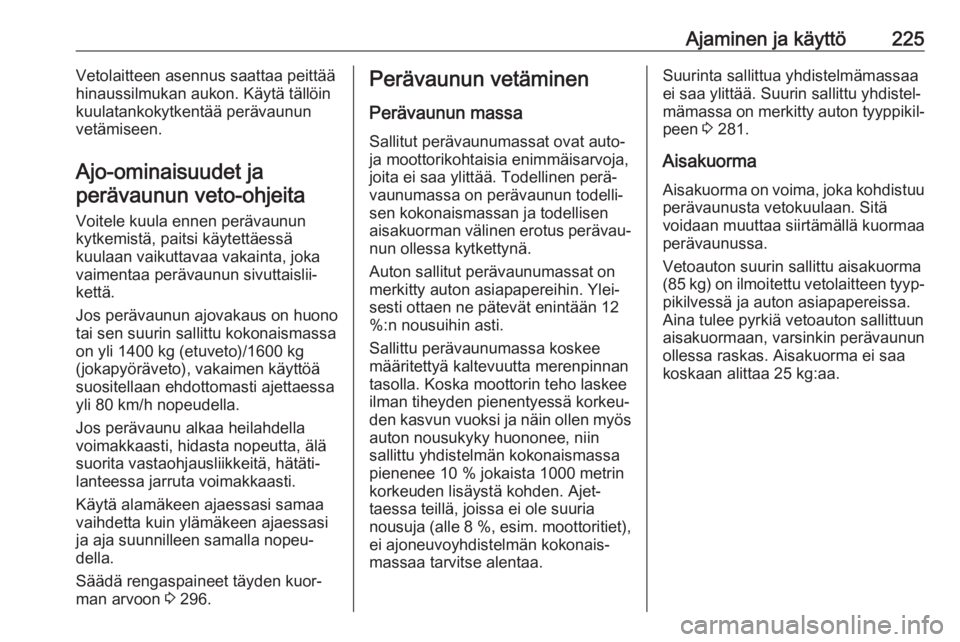

Ajaminen ja käyttö225Vetolaitteen asennus saattaa peittää
hinaussilmukan aukon. Käytä tällöin
kuulatankokytkentää perävaunun
vetämiseen.
Ajo-ominaisuudet ja perävaunun veto-ohjeita
Voitele kuula ennen perävaunun
kytkemistä, paitsi käytettäessä
kuulaan vaikuttavaa vakainta, joka
vaimentaa perävaunun sivuttaislii‐
kettä.
Jos perävaunun ajovakaus on huono
tai sen suurin sallittu kokonaismassa on yli 1400 kg (etuveto)/1600 kg
(jokapyöräveto), vakaimen käyttöä
suositellaan ehdottomasti ajettaessa
yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella
voimakkaasti, hidasta nopeutta, älä
suorita vastaohjausliikkeitä, hätäti‐
lanteessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi
ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 296.Perävaunun vetäminen
Perävaunun massaSallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen
aisakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään 12
%:n nousuihin asti.
Sallittu perävaunumassa koskee
määritettyä kaltevuutta merenpinnan
tasolla. Koska moottorin teho laskee
ilman tiheyden pienentyessä korkeu‐
den kasvun vuoksi ja näin ollen myös auton nousukyky huononee, niin
sallittu yhdistelmän kokonaismassa
pienenee 10 % jokaista 1000 metrin
korkeuden lisäystä kohden. Ajet‐
taessa teillä, joissa ei ole suuria
nousuja (alle 8 %, esim. moottoritiet),
ei ajoneuvoyhdistelmän kokonais‐
massaa tarvitse alentaa.Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐
peen 3 281.
Aisakuorma
Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä
voidaan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(85 kg) on ilmoitettu vetolaitteen tyyp‐
pikilvessä ja auton asiapapereissa.
Aina tulee pyrkiä vetoauton sallittuun
aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.

226Ajaminen ja käyttöTaka-akselikuormitus
Kun perävaunu on kytketty ja veto‐
auto täysin kuormattu, suurimman
sallitun taka-akselikuormituksen
(katso tyyppikilpi tai auton paperit) voi ylittää 90 kg:lla 5-ovisessa viistoperä‐
mallissa/4-ovisessa sedan-mallissa
ja 85 kg:lla Sports Tourer- tai Country Tourer -mallissa, ajoneuvon suurin
sallittu paino 65 kg:lla 5-ovisessa viis‐
toperämallissa/4-ovisessa sedan-
mallissa ja 60 kg:lla Sports Tourer- tai Country Tourer -mallissa. Jos suurin
sallittu taka-akselikuormitus ylitetään, suurin sallittu nopeus on 100 km/h.

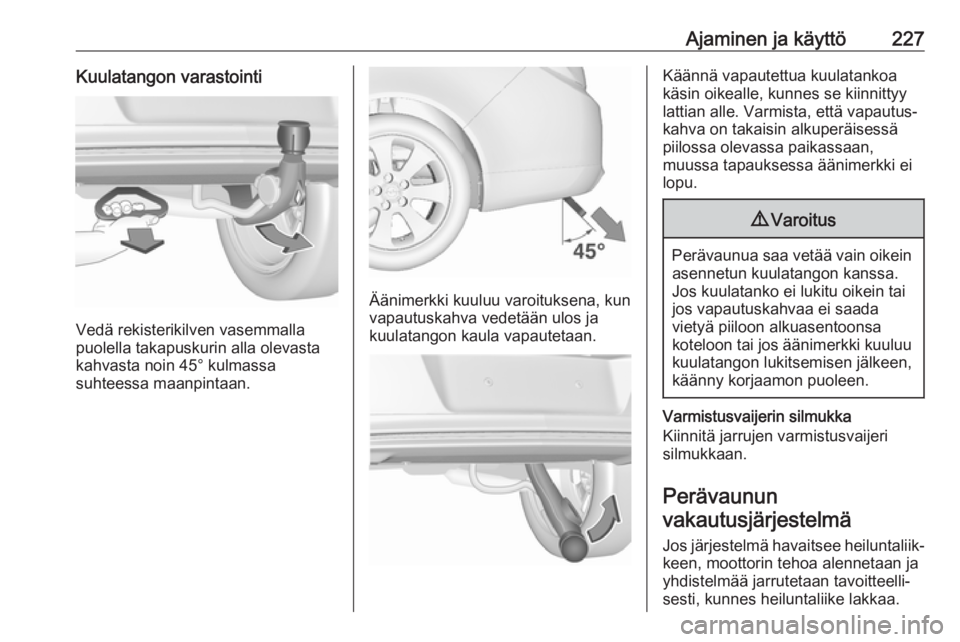

HinauslaitteistoHuomio
Taitettavaa kuulatankoa ei voida
poistaa autosta. Ajettaessa ilman
perävaunua kuulatanko on taitet‐
tava kokoon.
9 Varoitus
Tarkista, että kuulatangon käänty‐
misalueella ei ole ketään. Louk‐
kaantumisvaara.
Vapauttaessasi kuulatankoa
kuljetusasennosta varmista, että
seisot kahvan vasemmalla
puolella.
Kuulatangon vapautus
kuljetusasennosta
Vedä rekisterikilven vasemmalla
puolella takapuskurin alla olevasta kahvasta noin 45° kulmassa
suhteessa maanpintaan.
Äänimerkki kuuluu varoituksena, kun
vapautuskahva vedetään ulos ja
kuulatangon kaula vapautetaan.
Tartu vapautettuun kuulatankoon ja
nosta sitä, kunnes se lukittuu.
Varmista, että kuulatanko on lukittu
oikein ja vapautettu kahva on ohjattu
takaisin alkuperäiseen piilossa
olevaan paikkaansa, muussa tapauk‐
sessa äänimerkki ei lopu.

Ajaminen ja käyttö227Kuulatangon varastointi
Vedä rekisterikilven vasemmalla
puolella takapuskurin alla olevasta kahvasta noin 45° kulmassa
suhteessa maanpintaan.
Äänimerkki kuuluu varoituksena, kun
vapautuskahva vedetään ulos ja
kuulatangon kaula vapautetaan.
Käännä vapautettua kuulatankoa
käsin oikealle, kunnes se kiinnittyy
lattian alle. Varmista, että vapautus‐
kahva on takaisin alkuperäisessä
piilossa olevassa paikassaan,
muussa tapauksessa äänimerkki ei
lopu.9 Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatanko ei lukitu oikein tai
jos vapautuskahvaa ei saada
vietyä piiloon alkuasentoonsa
koteloon tai jos äänimerkki kuuluu
kuulatangon lukitsemisen jälkeen,
käänny korjaamon puoleen.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri
silmukkaan.
Perävaunun
vakautusjärjestelmä
Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.

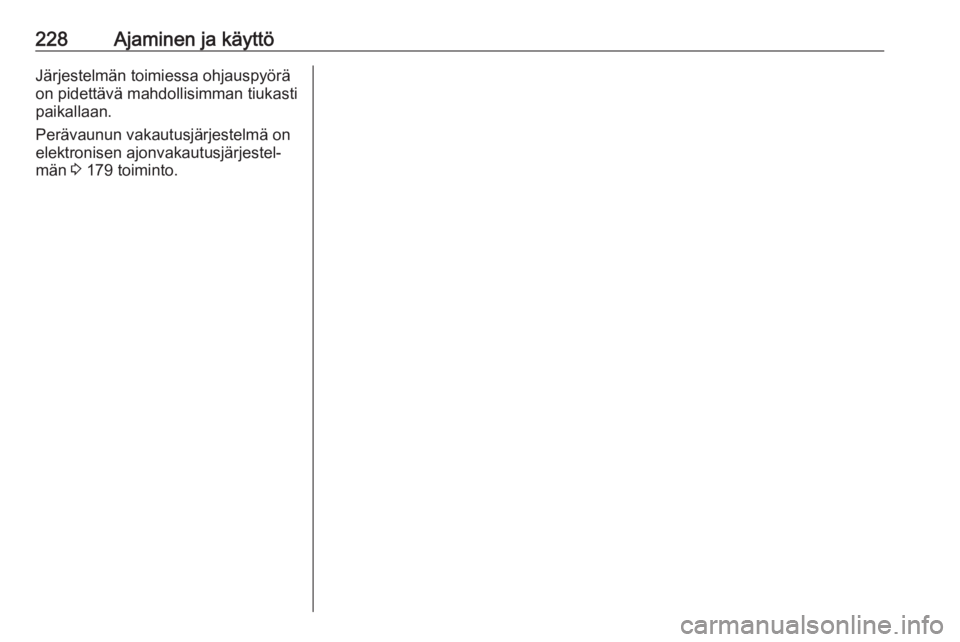

228Ajaminen ja käyttöJärjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä on
elektronisen ajonvakautusjärjestel‐
män 3 179 toiminto.
