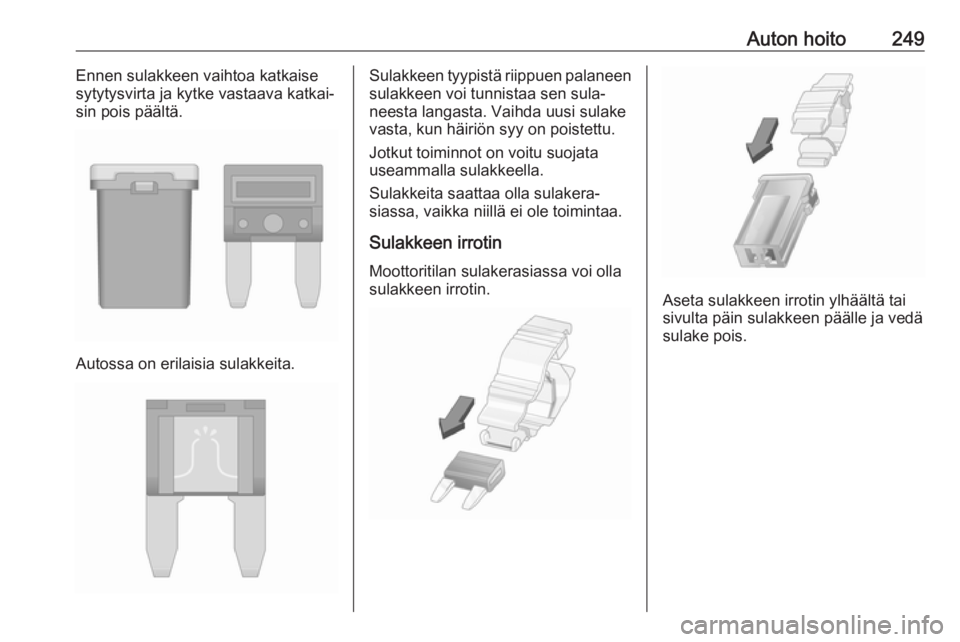

Auton hoito249Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐ sin pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.

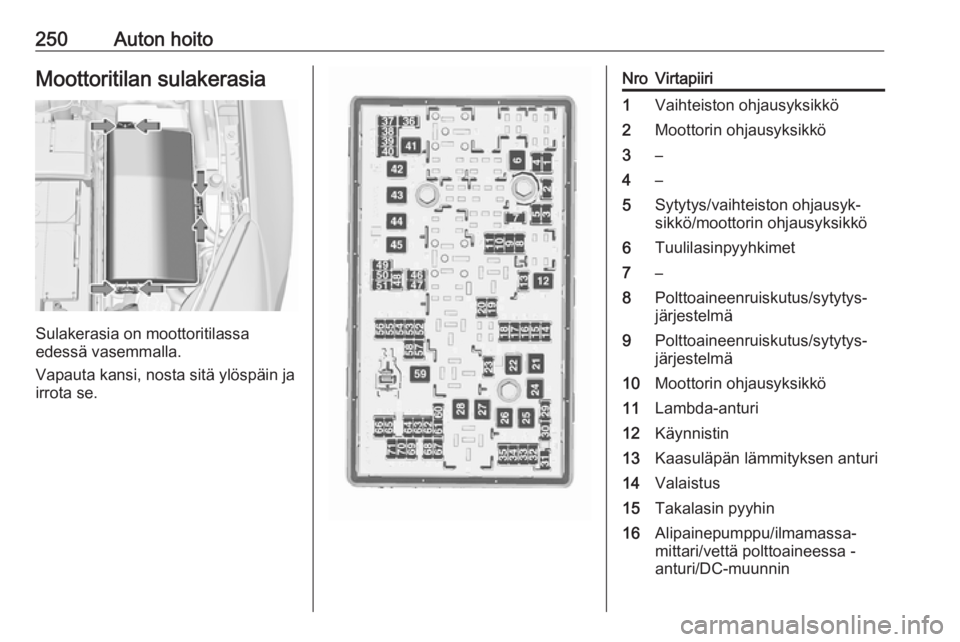

250Auton hoitoMoottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
NroVirtapiiri1Vaihteiston ohjausyksikkö2Moottorin ohjausyksikkö3–4–5Sytytys/vaihteiston ohjausyk‐
sikkö/moottorin ohjausyksikkö6Tuulilasinpyyhkimet7–8Polttoaineenruiskutus/sytytys‐
järjestelmä9Polttoaineenruiskutus/sytytys‐
järjestelmä10Moottorin ohjausyksikkö11Lambda-anturi12Käynnistin13Kaasuläpän lämmityksen anturi14Valaistus15Takalasin pyyhin16Alipainepumppu/ilmamassa‐
mittari/vettä polttoaineessa -
anturi/DC-muunnin

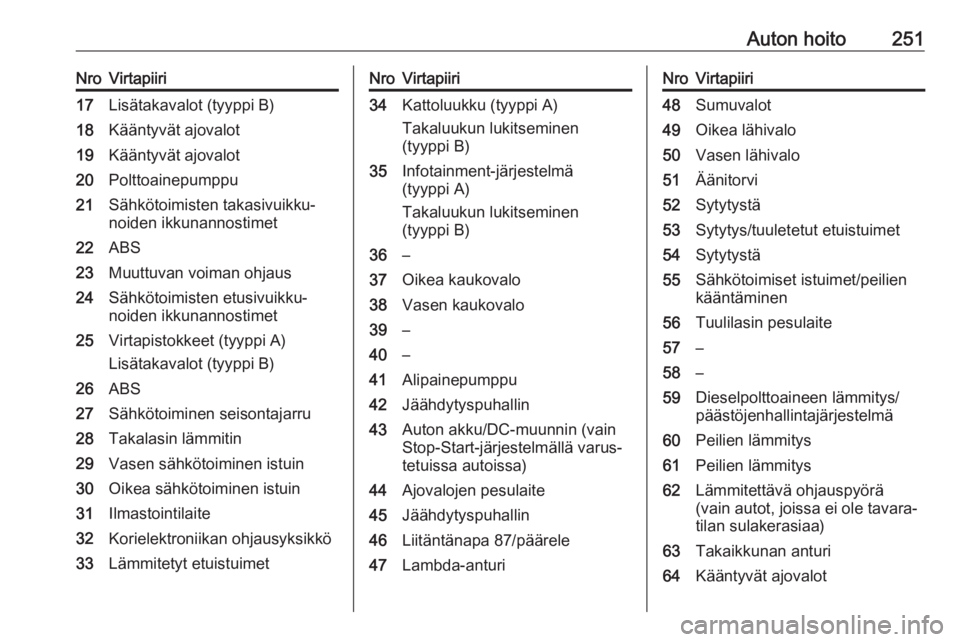

Auton hoito251NroVirtapiiri17Lisätakavalot (tyyppi B)18Kääntyvät ajovalot19Kääntyvät ajovalot20Polttoainepumppu21Sähkötoimisten takasivuikku‐
noiden ikkunannostimet22ABS23Muuttuvan voiman ohjaus24Sähkötoimisten etusivuikku‐
noiden ikkunannostimet25Virtapistokkeet (tyyppi A)
Lisätakavalot (tyyppi B)26ABS27Sähkötoiminen seisontajarru28Takalasin lämmitin29Vasen sähkötoiminen istuin30Oikea sähkötoiminen istuin31Ilmastointilaite32Korielektroniikan ohjausyksikkö33Lämmitetyt etuistuimetNroVirtapiiri34Kattoluukku (tyyppi A)
Takaluukun lukitseminen
(tyyppi B)35Infotainment-järjestelmä
(tyyppi A)
Takaluukun lukitseminen
(tyyppi B)36–37Oikea kaukovalo38Vasen kaukovalo39–40–41Alipainepumppu42Jäähdytyspuhallin43Auton akku/DC-muunnin (vain
Stop-Start-järjestelmällä varus‐
tetuissa autoissa)44Ajovalojen pesulaite45Jäähdytyspuhallin46Liitäntänapa 87/päärele47Lambda-anturiNroVirtapiiri48Sumuvalot49Oikea lähivalo50Vasen lähivalo51Äänitorvi52Sytytystä53Sytytys/tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet/peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys/
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62Lämmitettävä ohjauspyörä
(vain autot, joissa ei ole tavara‐
tilan sulakerasiaa)63Takaikkunan anturi64Kääntyvät ajovalot

252Auton hoitoNroVirtapiiri65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriöitä.

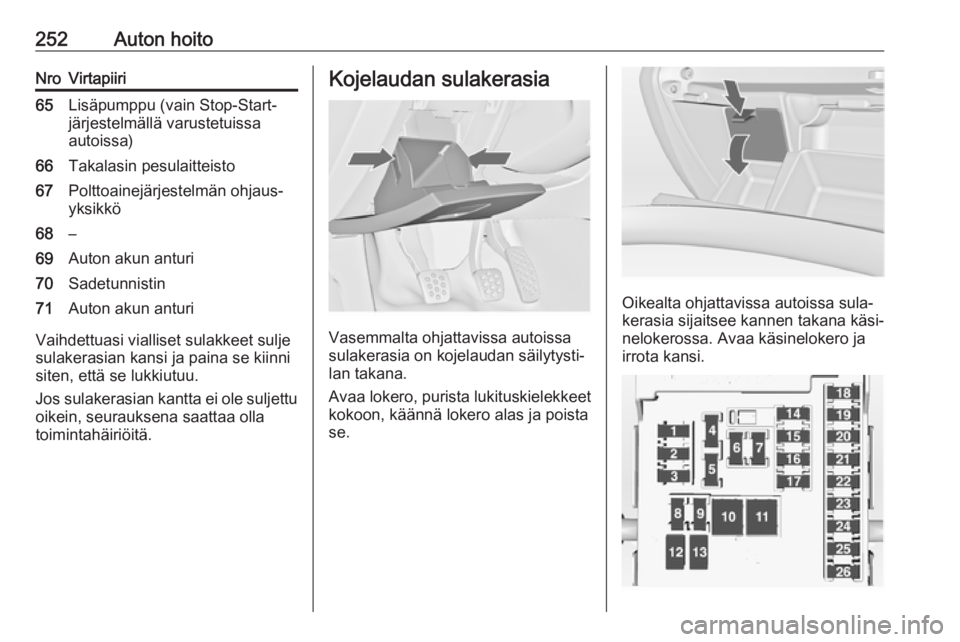

Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja
irrota kansi.

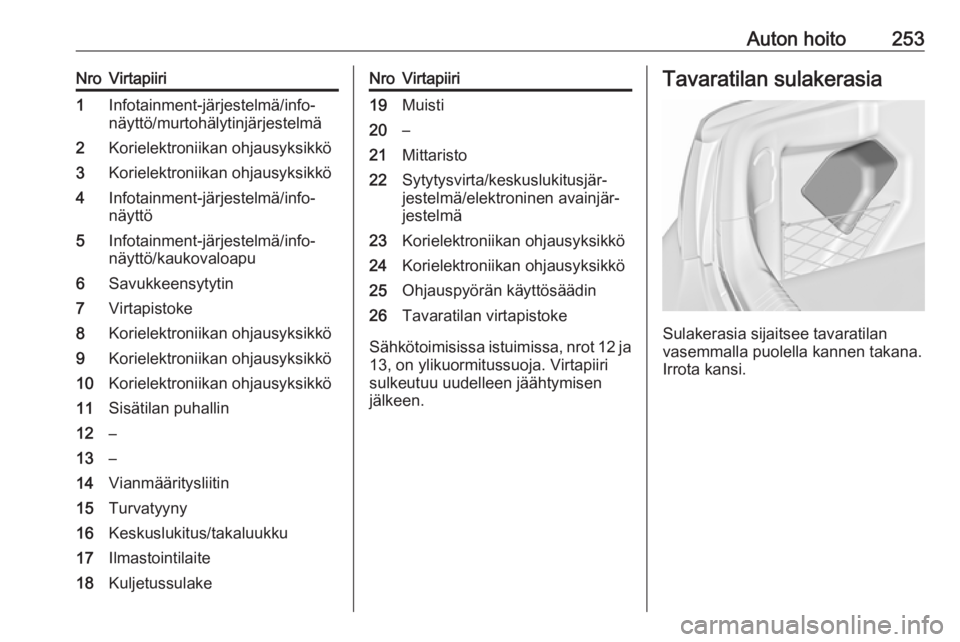

Auton hoito253NroVirtapiiri1Infotainment-järjestelmä/info‐
näyttö/murtohälytinjärjestelmä2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä/info‐
näyttö5Infotainment-järjestelmä/info‐
näyttö/kaukovaloapu6Savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyksikkö9Korielektroniikan ohjausyksikkö10Korielektroniikan ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Keskuslukitus/takaluukku17Ilmastointilaite18KuljetussulakeNroVirtapiiri19Muisti20–21Mittaristo22Sytytysvirta/keskuslukitusjär‐
jestelmä/elektroninen avainjär‐
jestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25Ohjauspyörän käyttösäädin26Tavaratilan virtapistoke
Sähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri
sulkeutuu uudelleen jäähtymisen
jälkeen.
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan
vasemmalla puolella kannen takana.
Irrota kansi.

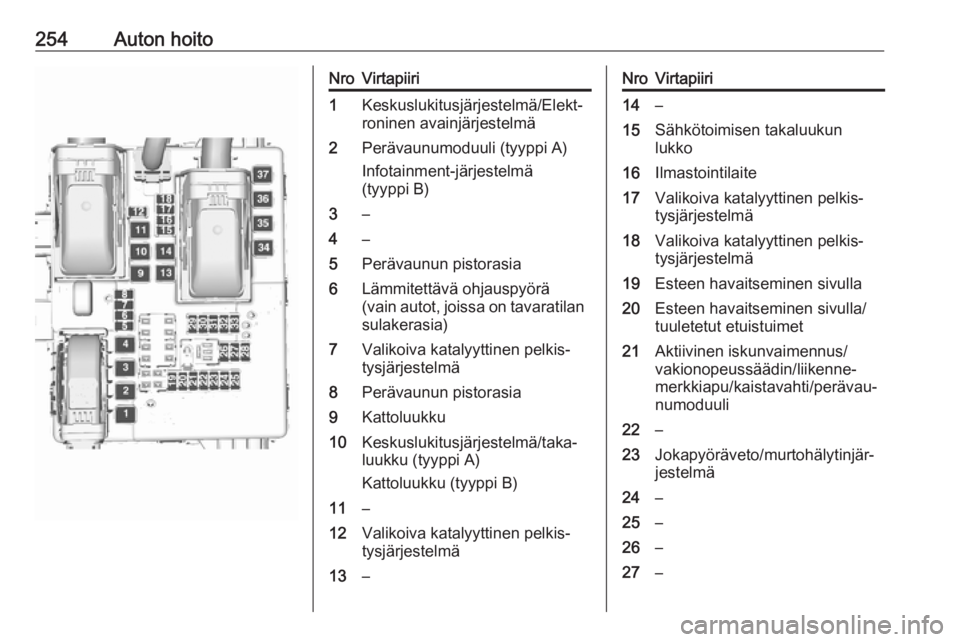

254Auton hoitoNroVirtapiiri1Keskuslukitusjärjestelmä/Elekt‐
roninen avainjärjestelmä2Perävaunumoduuli (tyyppi A)
Infotainment-järjestelmä
(tyyppi B)3–4–5Perävaunun pistorasia6Lämmitettävä ohjauspyörä
(vain autot, joissa on tavaratilan sulakerasia)7Valikoiva katalyyttinen pelkis‐
tysjärjestelmä8Perävaunun pistorasia9Kattoluukku10Keskuslukitusjärjestelmä/taka‐
luukku (tyyppi A)
Kattoluukku (tyyppi B)11–12Valikoiva katalyyttinen pelkis‐
tysjärjestelmä13–NroVirtapiiri14–15Sähkötoimisen takaluukun
lukko16Ilmastointilaite17Valikoiva katalyyttinen pelkis‐ tysjärjestelmä18Valikoiva katalyyttinen pelkis‐
tysjärjestelmä19Esteen havaitseminen sivulla20Esteen havaitseminen sivulla/
tuuletetut etuistuimet21Aktiivinen iskunvaimennus/
vakionopeussäädin/liikenne‐
merkkiapu/kaistavahti/perävau‐
numoduuli22–23Jokapyöräveto/murtohälytinjär‐
jestelmä24–25–26–27–

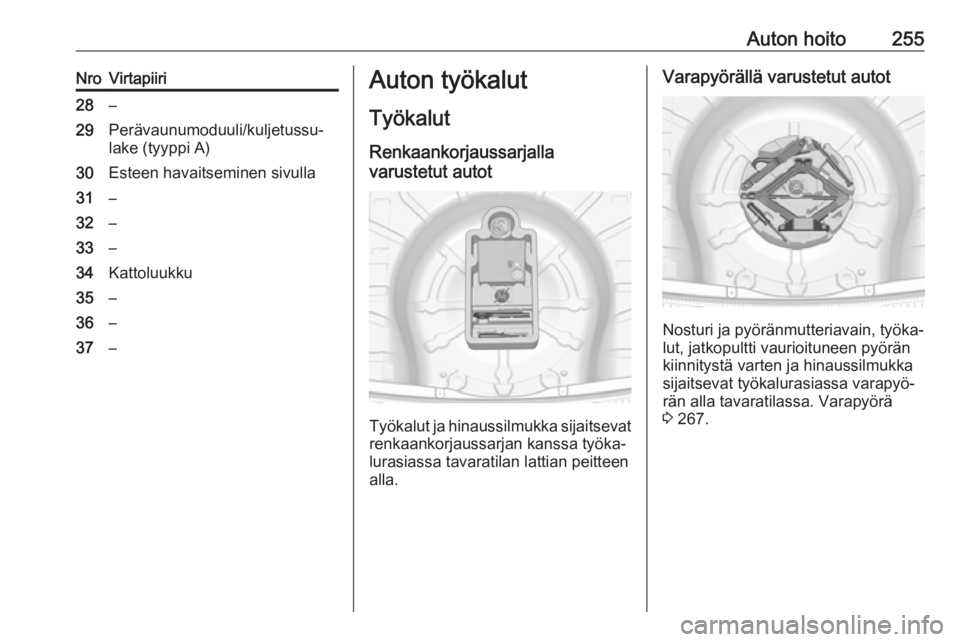

Auton hoito255NroVirtapiiri28–29Perävaunumoduuli/kuljetussu‐
lake (tyyppi A)30Esteen havaitseminen sivulla31–32–33–34Kattoluukku35–36–37–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
renkaankorjaussarjan kanssa työka‐
lurasiassa tavaratilan lattian peitteen
alla.
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 267.

256Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 296.Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 288.
Pyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään kahden viikon
välein ja aina ennen pitkälle ajomat‐
kalle lähtöä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

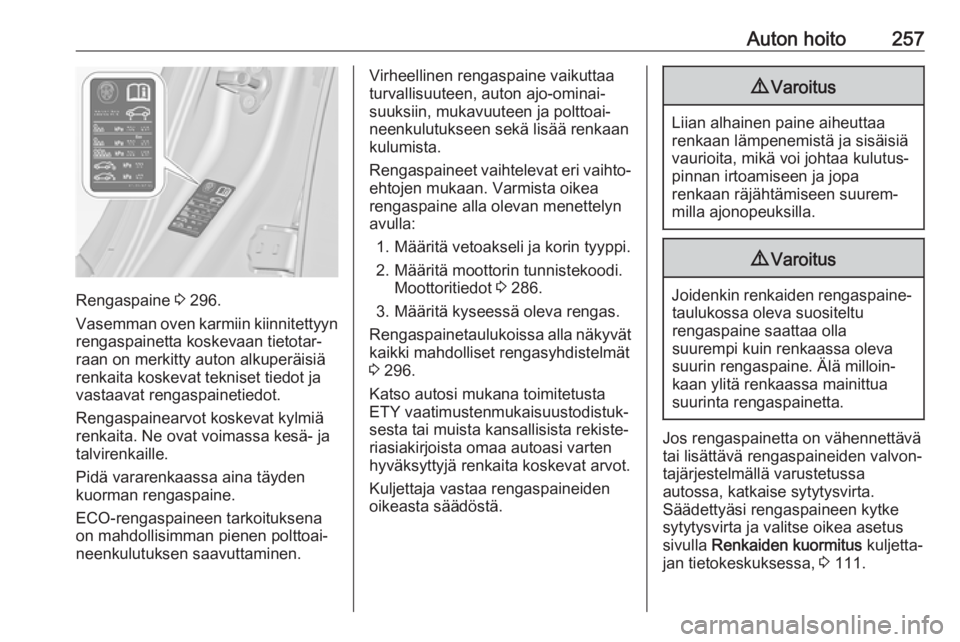

Auton hoito257
Rengaspaine 3 296.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä vetoakseli ja korin tyyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 286.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 296.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Jos rengaspainetta on vähennettävä
tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa
autossa, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse oikea asetus
sivulla Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa, 3 111.

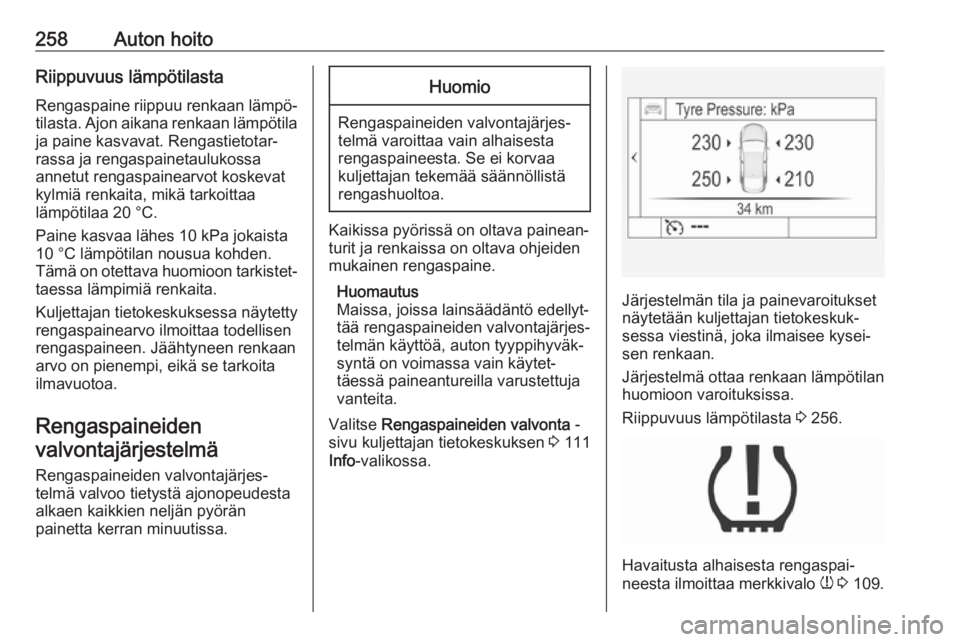

258Auton hoitoRiippuvuus lämpötilastaRengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista 10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Valitse Rengaspaineiden valvonta -
sivu kuljettajan tietokeskuksen 3 111
Info -valikossa.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 256.
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 109.
