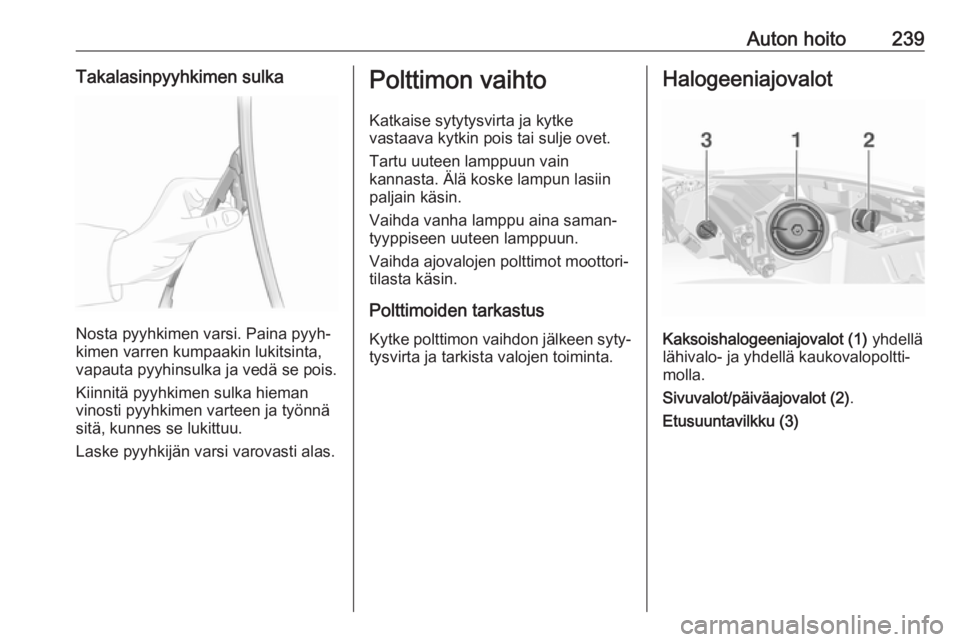

Auton hoito239Takalasinpyyhkimen sulka
Nosta pyyhkimen varsi. Paina pyyh‐
kimen varren kumpaakin lukitsinta, vapauta pyyhinsulka ja vedä se pois.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .
Etusuuntavilkku (3)

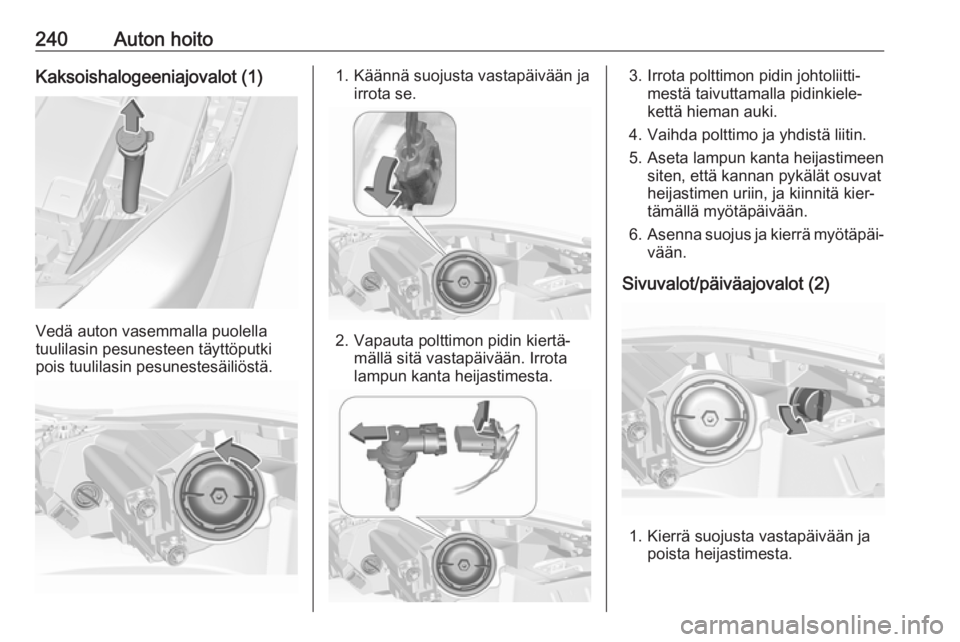

240Auton hoitoKaksoishalogeeniajovalot (1)
Vedä auton vasemmalla puolella
tuulilasin pesunesteen täyttöputki pois tuulilasin pesunestesäiliöstä.
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä taivuttamalla pidinkiele‐
kettä hieman auki.
4. Vaihda polttimo ja yhdistä liitin.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä suojusta vastapäivään ja poista heijastimesta.

Auton hoito241

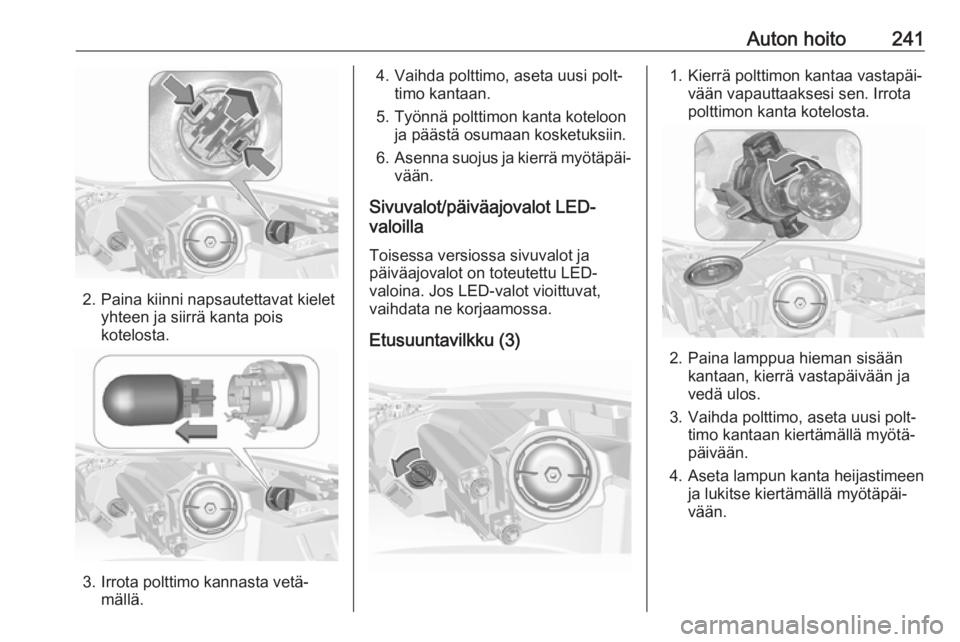

2. Paina kiinni napsautettavat kieletyhteen ja siirrä kanta pois
kotelosta.
3. Irrota polttimo kannasta vetä‐ mällä.
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta koteloon ja päästä osumaan kosketuksiin.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot LED-
valoilla
Toisessa versiossa sivuvalot ja
päiväajovalot on toteutettu LED-
valoina. Jos LED-valot vioittuvat,
vaihdata ne korjaamossa.
Etusuuntavilkku (3)1. Kierrä polttimon kantaa vastapäi‐ vään vapauttaaksesi sen. Irrota
polttimon kanta kotelosta.
2. Paina lamppua hieman sisään kantaan, kierrä vastapäivään ja
vedä ulos.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäi‐
vään.

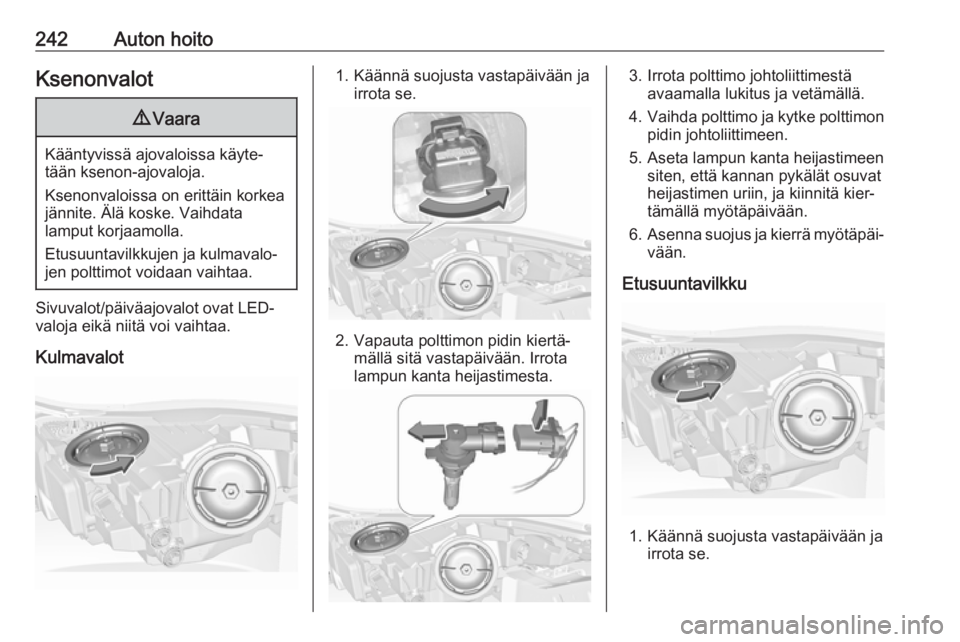

242Auton hoitoKsenonvalot9Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske. Vaihdata
lamput korjaamolla.
Etusuuntavilkkujen ja kulmavalo‐
jen polttimot voidaan vaihtaa.
Sivuvalot/päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo johtoliittimestä avaamalla lukitus ja vetämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Etusuuntavilkku
1. Käännä suojusta vastapäivään ja irrota se.

Auton hoito243

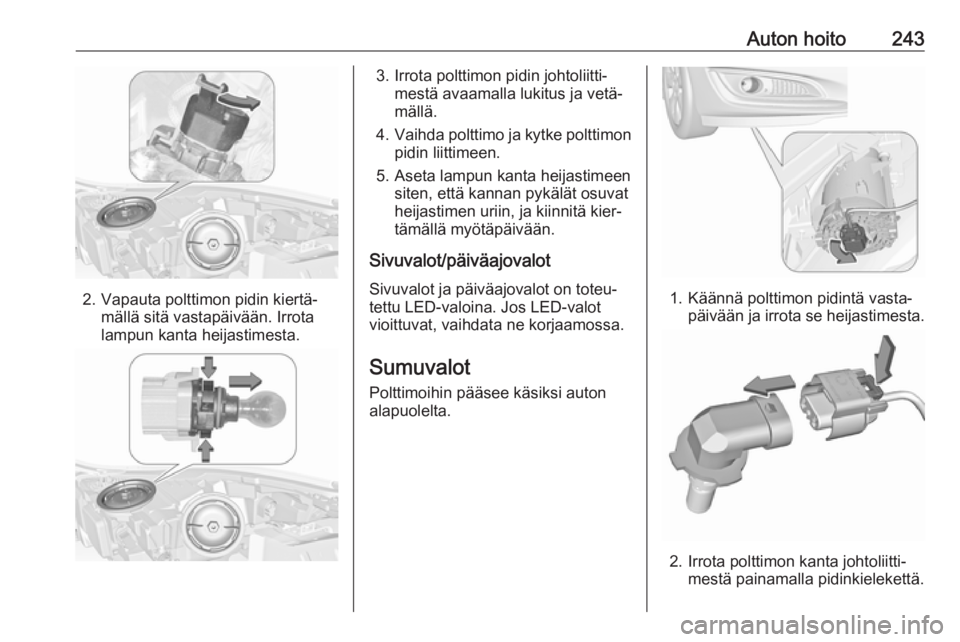

2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä avaamalla lukitus ja vetä‐
mällä.
4. Vaihda polttimo ja kytke polttimon
pidin liittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
Sivuvalot/päiväajovalot Sivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.
Sumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.

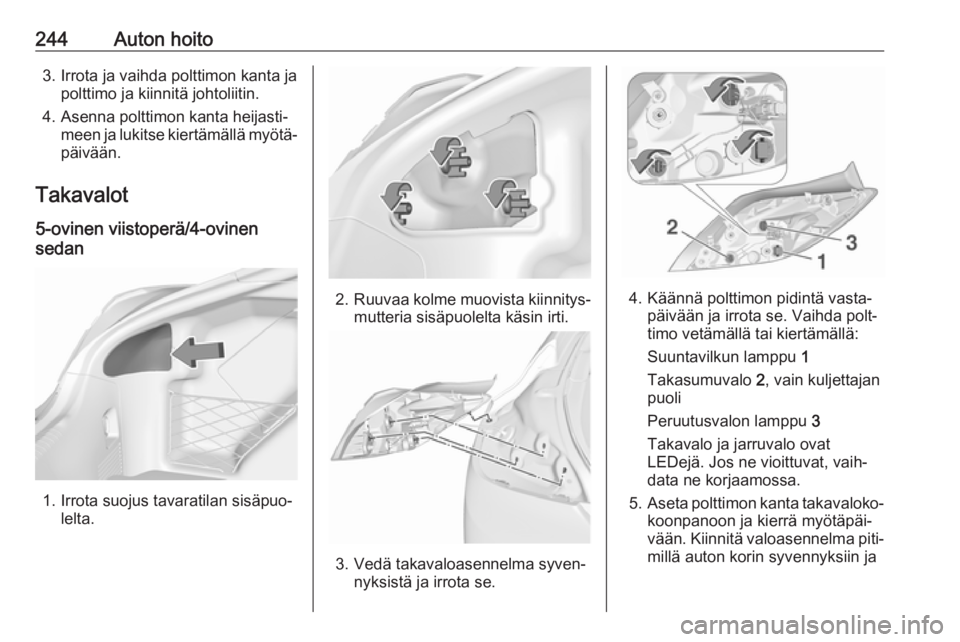

244Auton hoito3. Irrota ja vaihda polttimon kanta japolttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myötä‐
päivään.
Takavalot
5-ovinen viistoperä/4-ovinen
sedan
1. Irrota suojus tavaratilan sisäpuo‐ lelta.
2.Ruuvaa kolme muovista kiinnitys‐
mutteria sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä tai kiertämällä:
Suuntavilkun lamppu 1
Takasumuvalo 2, vain kuljettajan
puoli
Peruutusvalon lamppu 3
Takavalo ja jarruvalo ovat
LEDejä. Jos ne vioittuvat, vaih‐
data ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä auton korin syvennyksiin ja

Auton hoito245kiristä muoviset kiinnitysmutterit
tavaratilan sisäpuolelta käsin.
Sulje kansi.

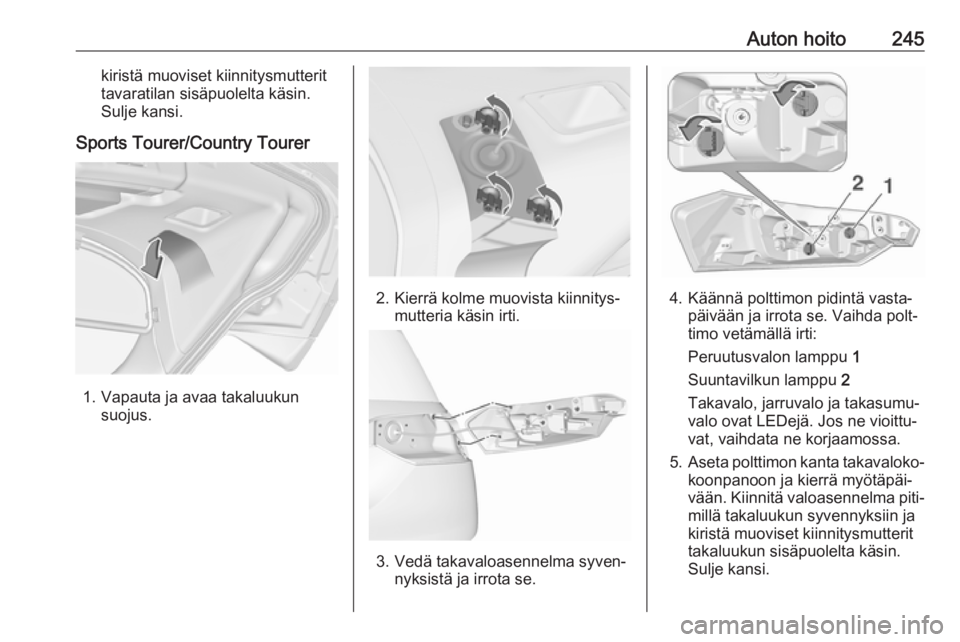

Sports Tourer/Country Tourer
1. Vapauta ja avaa takaluukun suojus.
2. Kierrä kolme muovista kiinnitys‐mutteria käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
Peruutusvalon lamppu 1
Suuntavilkun lamppu 2
Takavalo, jarruvalo ja takasumu‐ valo ovat LEDejä. Jos ne vioittu‐
vat, vaihdata ne korjaamossa.
5. Aseta polttimon kanta takavaloko‐
koonpanoon ja kierrä myötäpäi‐
vään. Kiinnitä valoasennelma piti‐
millä takaluukun syvennyksiin ja
kiristä muoviset kiinnitysmutterit takaluukun sisäpuolelta käsin.
Sulje kansi.

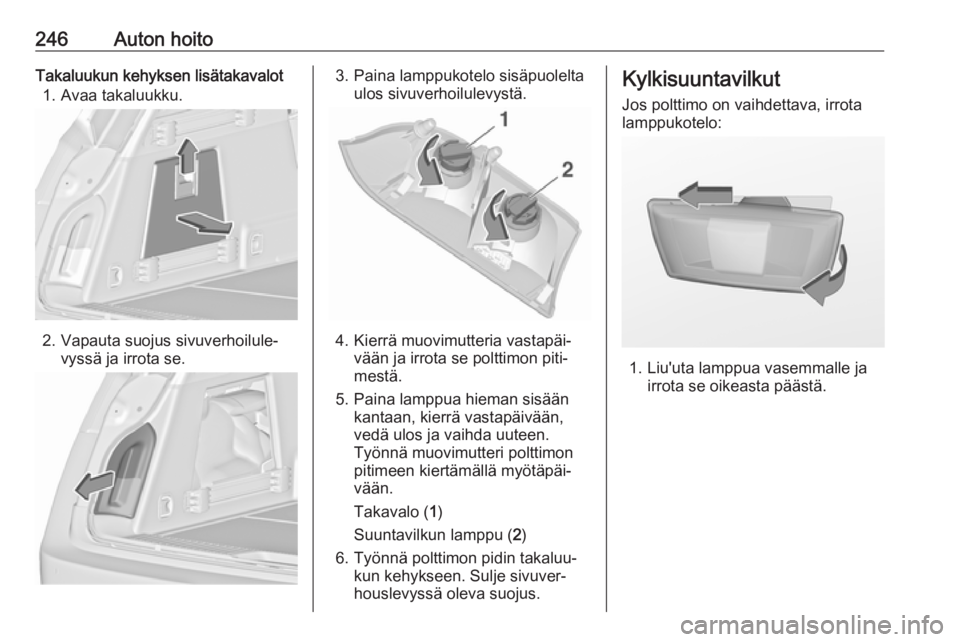

246Auton hoitoTakaluukun kehyksen lisätakavalot1. Avaa takaluukku.
2. Vapauta suojus sivuverhoilule‐ vyssä ja irrota se.
3. Paina lamppukotelo sisäpuolelta ulos sivuverhoilulevystä.
4. Kierrä muovimutteria vastapäi‐vään ja irrota se polttimon piti‐
mestä.
5. Paina lamppua hieman sisään kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
Työnnä muovimutteri polttimon
pitimeen kiertämällä myötäpäi‐
vään.
Takavalo ( 1)
Suuntavilkun lamppu ( 2)
6. Työnnä polttimon pidin takaluu‐ kun kehykseen. Sulje sivuver‐
houslevyssä oleva suojus.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

Auton hoito247
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Työnnä ruuvitaltta lamppukote‐ loon, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐ elosta kääntämällä vastapäivään.

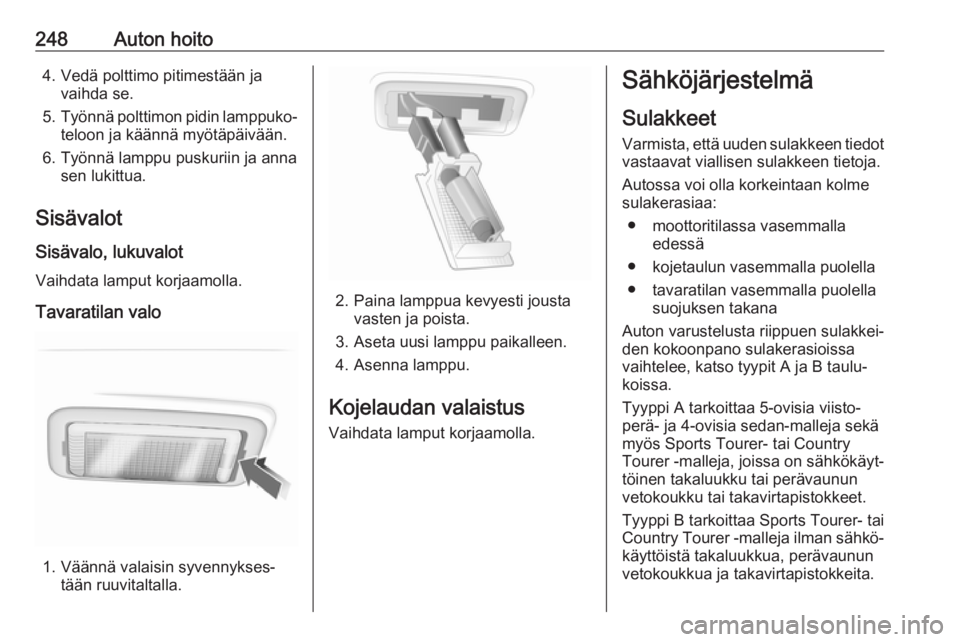

248Auton hoito4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Paina lamppua kevyesti jousta vasten ja poista.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa voi olla korkeintaan kolme
sulakerasiaa:
● moottoritilassa vasemmalla edessä
● kojetaulun vasemmalla puolella
● tavaratilan vasemmalla puolella suojuksen takana
Auton varustelusta riippuen sulakkei‐
den kokoonpano sulakerasioissa
vaihtelee, katso tyypit A ja B taulu‐
koissa.
Tyyppi A tarkoittaa 5-ovisia viisto‐
perä- ja 4-ovisia sedan-malleja sekä
myös Sports Tourer- tai Country
Tourer -malleja, joissa on sähkökäyt‐
töinen takaluukku tai perävaunun
vetokoukku tai takavirtapistokkeet.
Tyyppi B tarkoittaa Sports Tourer- tai
Country Tourer -malleja ilman sähkö‐
käyttöistä takaluukkua, perävaunun
vetokoukkua ja takavirtapistokkeita.
