Page 31 of 341

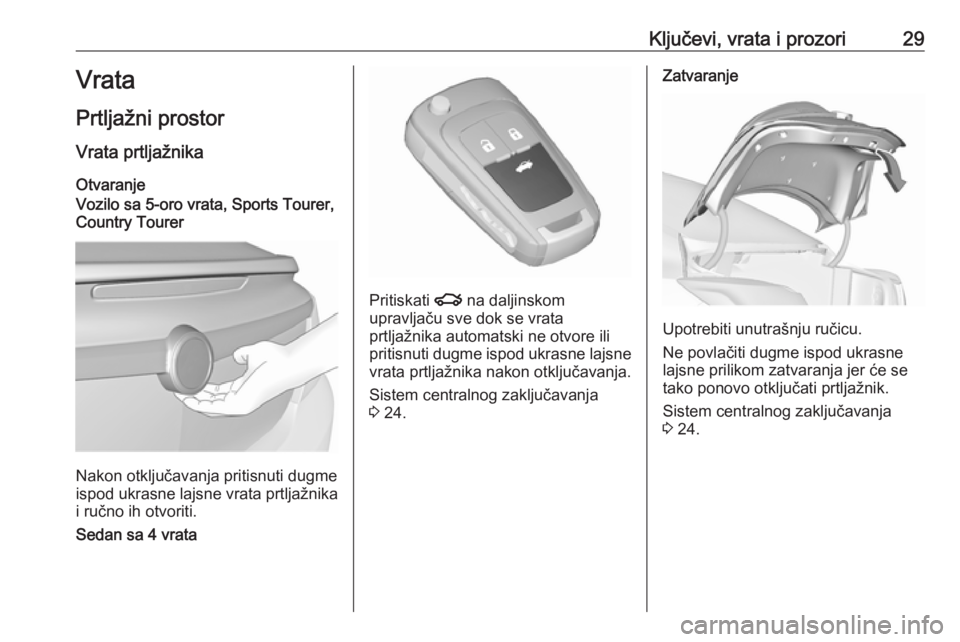

Ključevi, vrata i prozori29Vrata
Prtljažni prostor Vrata prtljažnika Otvaranje
Vozilo sa 5-oro vrata, Sports Tourer,
Country Tourer
Nakon otključavanja pritisnuti dugme
ispod ukrasne lajsne vrata prtljažnika i ručno ih otvoriti.
Sedan sa 4 vrata
Pritiskati x na daljinskom
upravljaču sve dok se vrata
prtljažnika automatski ne otvore ili
pritisnuti dugme ispod ukrasne lajsne
vrata prtljažnika nakon otključavanja.
Sistem centralnog zaključavanja
3 24.
Zatvaranje
Upotrebiti unutrašnju ručicu.
Ne povlačiti dugme ispod ukrasne
lajsne prilikom zatvaranja jer će se
tako ponovo otključati prtljažnik.
Sistem centralnog zaključavanja
3 24.
Page 32 of 341

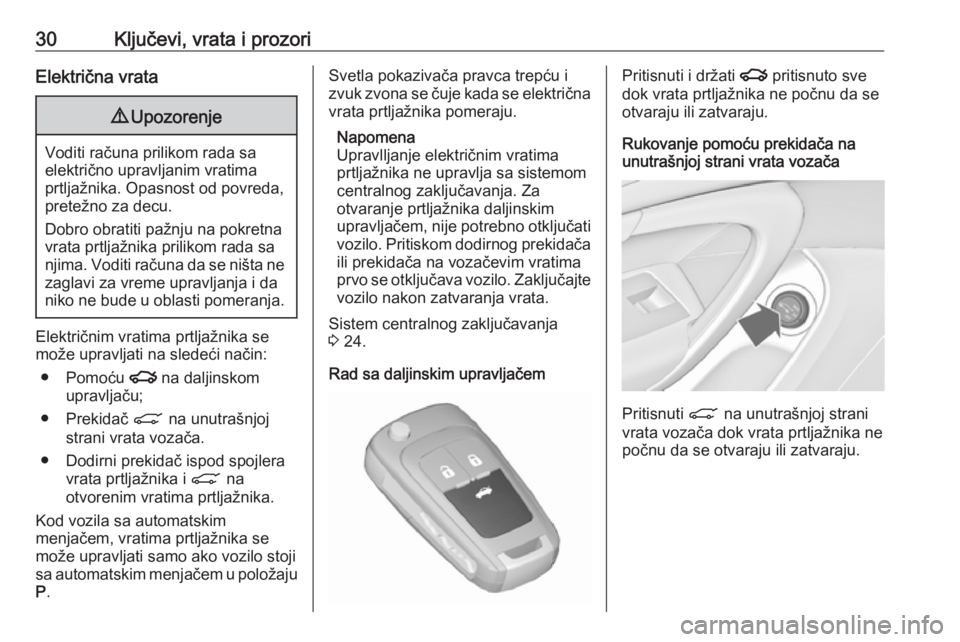

30Ključevi, vrata i prozoriElektrična vrata9Upozorenje
Voditi računa prilikom rada sa
električno upravljanim vratima
prtljažnika. Opasnost od povreda,
pretežno za decu.
Dobro obratiti pažnju na pokretna
vrata prtljažnika prilikom rada sa
njima. Voditi računa da se ništa ne zaglavi za vreme upravljanja i da
niko ne bude u oblasti pomeranja.
Električnim vratima prtljažnika se
može upravljati na sledeći način:
● Pomoću x na daljinskom
upravljaču;
● Prekidač C na unutrašnjoj
strani vrata vozača.
● Dodirni prekidač ispod spojlera vrata prtljažnika i C na
otvorenim vratima prtljažnika.
Kod vozila sa automatskim
menjačem, vratima prtljažnika se može upravljati samo ako vozilo stoji
sa automatskim menjačem u položaju
P .
Svetla pokazivača pravca trepću i
zvuk zvona se čuje kada se električna vrata prtljažnika pomeraju.
Napomena
Upravlljanje električnim vratima
prtljažnika ne upravlja sa sistemom
centralnog zaključavanja. Za
otvaranje prtljažnika daljinskim
upravljačem, nije potrebno otključati
vozilo. Pritiskom dodirnog prekidača ili prekidača na vozačevim vratima
prvo se otključava vozilo. Zaključajte
vozilo nakon zatvaranja vrata.
Sistem centralnog zaključavanja
3 24.
Rad sa daljinskim upravljačemPritisnuti i držati x pritisnuto sve
dok vrata prtljažnika ne počnu da se
otvaraju ili zatvaraju.
Rukovanje pomoću prekidača na
unutrašnjoj strani vrata vozača
Pritisnuti C na unutrašnjoj strani
vrata vozača dok vrata prtljažnika ne
počnu da se otvaraju ili zatvaraju.
Page 33 of 341

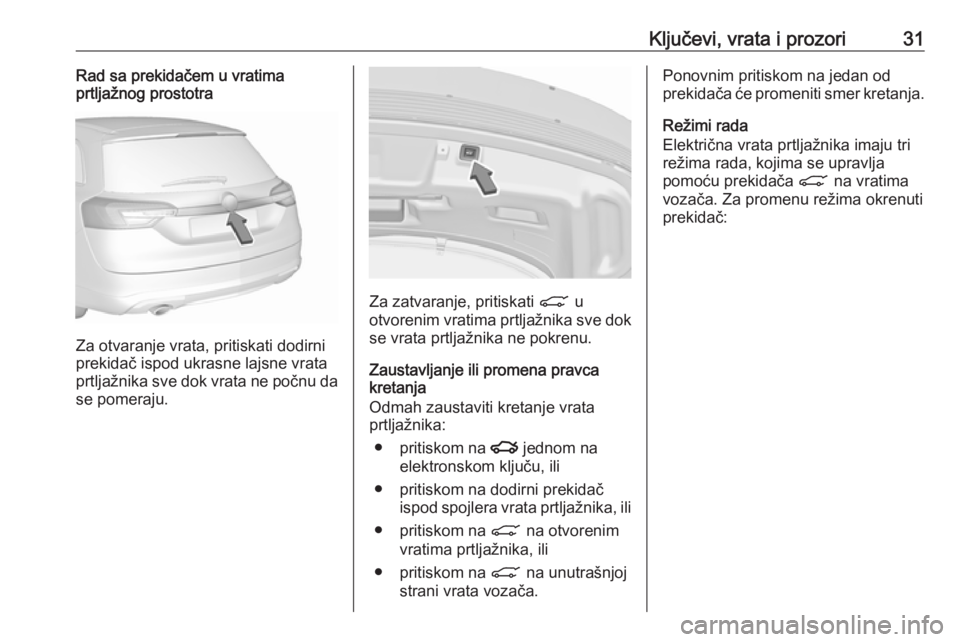

Ključevi, vrata i prozori31Rad sa prekidačem u vratima
prtljažnog prostotra
Za otvaranje vrata, pritiskati dodirni
prekidač ispod ukrasne lajsne vrata
prtljažnika sve dok vrata ne počnu da se pomeraju.
Za zatvaranje, pritiskati C u
otvorenim vratima prtljažnika sve dok se vrata prtljažnika ne pokrenu.
Zaustavljanje ili promena pravca kretanja
Odmah zaustaviti kretanje vrata
prtljažnika:
● pritiskom na x jednom na
elektronskom ključu, ili
● pritiskom na dodirni prekidač ispod spojlera vrata prtljažnika, ili
● pritiskom na C na otvorenim
vratima prtljažnika, ili
● pritiskom na C na unutrašnjoj
strani vrata vozača.
Ponovnim pritiskom na jedan od
prekidača će promeniti smer kretanja.
Režimi rada
Električna vrata prtljažnika imaju tri
režima rada, kojima se upravlja
pomoću prekidača C na vratima
vozača. Za promenu režima okrenuti
prekidač:
Page 34 of 341

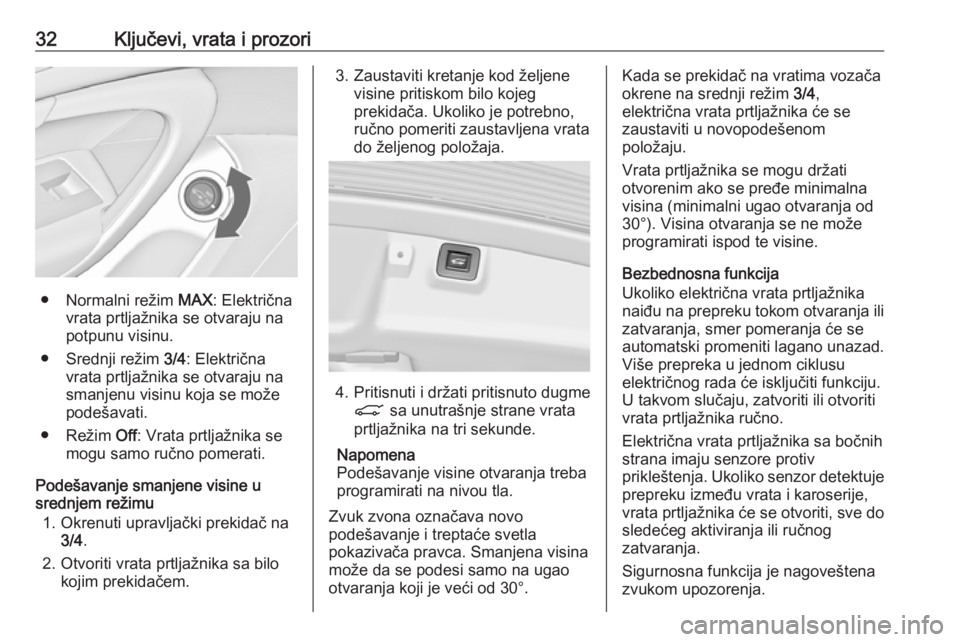

32Ključevi, vrata i prozori
● Normalni režim MAX: Električna
vrata prtljažnika se otvaraju na potpunu visinu.
● Srednji režim 3/4: Električna
vrata prtljažnika se otvaraju na smanjenu visinu koja se može
podešavati.
● Režim Off: Vrata prtljažnika se
mogu samo ručno pomerati.
Podešavanje smanjene visine u
srednjem režimu
1. Okrenuti upravljački prekidač na 3/4 .
2. Otvoriti vrata prtljažnika sa bilo kojim prekidačem.
3. Zaustaviti kretanje kod željenevisine pritiskom bilo kojeg
prekidača. Ukoliko je potrebno,
ručno pomeriti zaustavljena vrata
do željenog položaja.
4. Pritisnuti i držati pritisnuto dugme C sa unutrašnje strane vrata
prtljažnika na tri sekunde.
Napomena
Podešavanje visine otvaranja treba
programirati na nivou tla.
Zvuk zvona označava novo
podešavanje i treptaće svetla
pokazivača pravca. Smanjena visina
može da se podesi samo na ugao otvaranja koji je veći od 30°.
Kada se prekidač na vratima vozača
okrene na srednji režim 3/4,
električna vrata prtljažnika će se
zaustaviti u novopodešenom
položaju.
Vrata prtljažnika se mogu držati
otvorenim ako se pređe minimalna
visina (minimalni ugao otvaranja od
30°). Visina otvaranja se ne može
programirati ispod te visine.
Bezbednosna funkcija
Ukoliko električna vrata prtljažnika
naiđu na prepreku tokom otvaranja ili zatvaranja, smer pomeranja će se
automatski promeniti lagano unazad.
Više prepreka u jednom ciklusu
električnog rada će isključiti funkciju.
U takvom slučaju, zatvoriti ili otvoriti
vrata prtljažnika ručno.
Električna vrata prtljažnika sa bočnih
strana imaju senzore protiv
prikleštenja. Ukoliko senzor detektuje
prepreku između vrata i karoserije, vrata prtljažnika će se otvoriti, sve do
sledećeg aktiviranja ili ručnog
zatvaranja.
Sigurnosna funkcija je nagoveštena
zvukom upozorenja.
Page 35 of 341

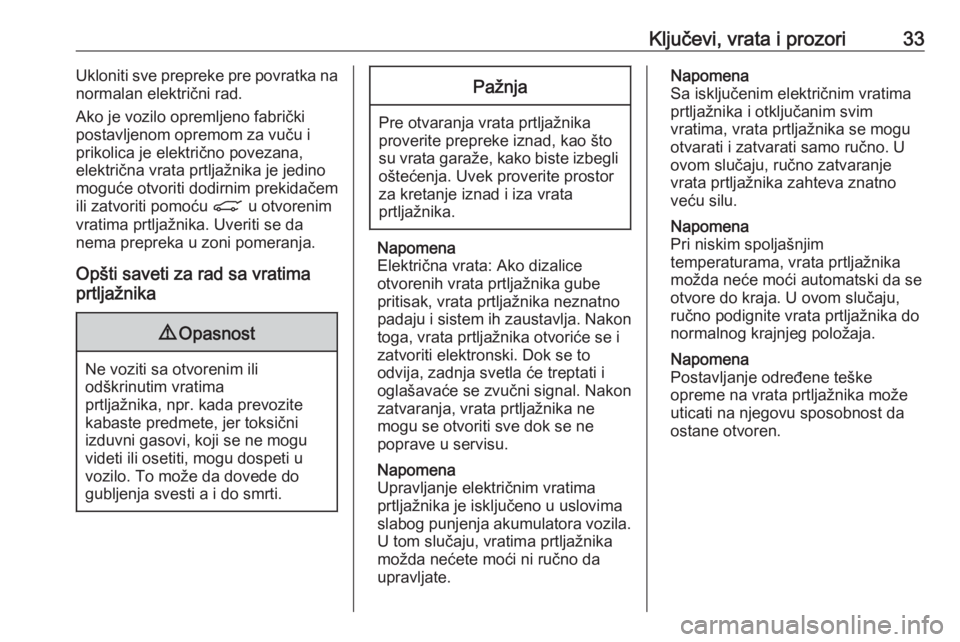

Ključevi, vrata i prozori33Ukloniti sve prepreke pre povratka na
normalan električni rad.
Ako je vozilo opremljeno fabrički
postavljenom opremom za vuču i prikolica je električno povezana,
električna vrata prtljažnika je jedino
moguće otvoriti dodirnim prekidačem ili zatvoriti pomoću C u otvorenim
vratima prtljažnika. Uveriti se da
nema prepreka u zoni pomeranja.
Opšti saveti za rad sa vratima
prtljažnika9 Opasnost
Ne voziti sa otvorenim ili
odškrinutim vratima
prtljažnika, npr. kada prevozite
kabaste predmete, jer toksični
izduvni gasovi, koji se ne mogu
videti ili osetiti, mogu dospeti u
vozilo. To može da dovede do
gubljenja svesti a i do smrti.
Pažnja
Pre otvaranja vrata prtljažnika
proverite prepreke iznad, kao što
su vrata garaže, kako biste izbegli oštećenja. Uvek proverite prostorza kretanje iznad i iza vrata
prtljažnika.
Napomena
Električna vrata: Ako dizalice
otvorenih vrata prtljažnika gube
pritisak, vrata prtljažnika neznatno
padaju i sistem ih zaustavlja. Nakon
toga, vrata prtljažnika otvoriće se i
zatvoriti elektronski. Dok se to
odvija, zadnja svetla će treptati i
oglašavaće se zvučni signal. Nakon
zatvaranja, vrata prtljažnika ne
mogu se otvoriti sve dok se ne
poprave u servisu.
Napomena
Upravljanje električnim vratima
prtljažnika je isključeno u uslovima
slabog punjenja akumulatora vozila. U tom slučaju, vratima prtljažnika
možda nećete moći ni ručno da
upravljate.
Napomena
Sa isključenim električnim vratima
prtljažnika i otključanim svim
vratima, vrata prtljažnika se mogu
otvarati i zatvarati samo ručno. U
ovom slučaju, ručno zatvaranje
vrata prtljažnika zahteva znatno
veću silu.
Napomena
Pri niskim spoljašnjim
temperaturama, vrata prtljažnika
možda neće moći automatski da se
otvore do kraja. U ovom slučaju,
ručno podignite vrata prtljažnika do
normalnog krajnjeg položaja.
Napomena
Postavljanje određene teške
opreme na vrata prtljažnika može
uticati na njegovu sposobnost da
ostane otvoren.
Page 36 of 341

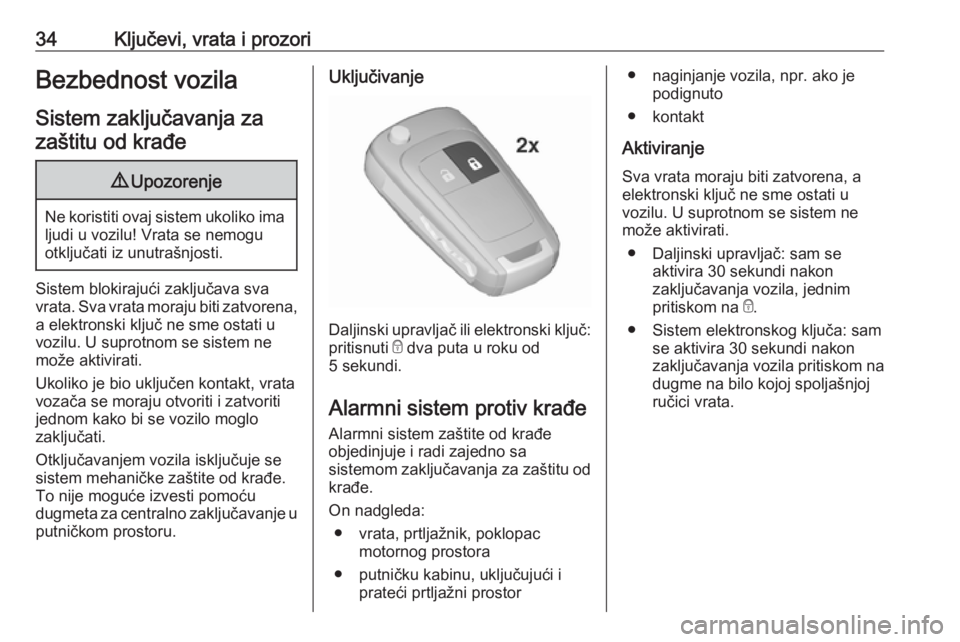

34Ključevi, vrata i prozoriBezbednost vozilaSistem zaključavanja zazaštitu od krađe9 Upozorenje
Ne koristiti ovaj sistem ukoliko ima
ljudi u vozilu! Vrata se nemogu
otključati iz unutrašnjosti.
Sistem blokirajući zaključava sva
vrata. Sva vrata moraju biti zatvorena,
a elektronski ključ ne sme ostati u vozilu. U suprotnom se sistem ne
može aktivirati.
Ukoliko je bio uključen kontakt, vrata vozača se moraju otvoriti i zatvoriti
jednom kako bi se vozilo moglo
zaključati.
Otključavanjem vozila isključuje se
sistem mehaničke zaštite od krađe.
To nije moguće izvesti pomoću
dugmeta za centralno zaključavanje u putničkom prostoru.
Uključivanje
Daljinski upravljač ili elektronski ključ:
pritisnuti e dva puta u roku od
5 sekundi.
Alarmni sistem protiv krađe
Alarmni sistem zaštite od krađe
objedinjuje i radi zajedno sa
sistemom zaključavanja za zaštitu od krađe.
On nadgleda: ● vrata, prtljažnik, poklopac motornog prostora
● putničku kabinu, uključujući i prateći prtljažni prostor
● naginjanje vozila, npr. ako jepodignuto
● kontakt
Aktiviranje
Sva vrata moraju biti zatvorena, a
elektronski ključ ne sme ostati u
vozilu. U suprotnom se sistem ne
može aktivirati.
● Daljinski upravljač: sam se aktivira 30 sekundi nakon
zaključavanja vozila, jednim
pritiskom na e.
● Sistem elektronskog ključa: sam se aktivira 30 sekundi nakonzaključavanja vozila pritiskom na
dugme na bilo kojoj spoljašnjoj
ručici vrata.
Page 37 of 341

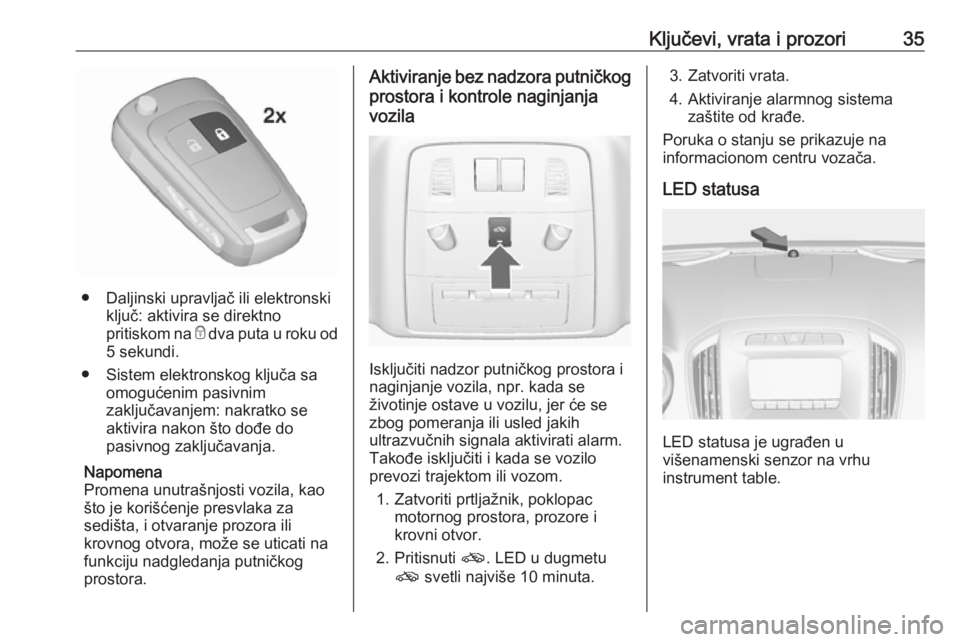

Ključevi, vrata i prozori35
● Daljinski upravljač ili elektronskiključ: aktivira se direktno
pritiskom na e dva puta u roku od
5 sekundi.
● Sistem elektronskog ključa sa omogućenim pasivnim
zaključavanjem: nakratko se
aktivira nakon što dođe do
pasivnog zaključavanja.
Napomena
Promena unutrašnjosti vozila, kao
što je korišćenje presvlaka za
sedišta, i otvaranje prozora ili
krovnog otvora, može se uticati na
funkciju nadgledanja putničkog
prostora.
Aktiviranje bez nadzora putničkog
prostora i kontrole naginjanja
vozila
Isključiti nadzor putničkog prostora i
naginjanje vozila, npr. kada se
životinje ostave u vozilu, jer će se
zbog pomeranja ili usled jakih
ultrazvučnih signala aktivirati alarm.
Takođe isključiti i kada se vozilo
prevozi trajektom ili vozom.
1. Zatvoriti prtljažnik, poklopac motornog prostora, prozore i
krovni otvor.
2. Pritisnuti o. LED u dugmetu
o svetli najviše 10 minuta.
3. Zatvoriti vrata.
4. Aktiviranje alarmnog sistema zaštite od krađe.
Poruka o stanju se prikazuje na
informacionom centru vozača.
LED statusa
LED statusa je ugrađen u
višenamenski senzor na vrhu
instrument table.
Page 38 of 341

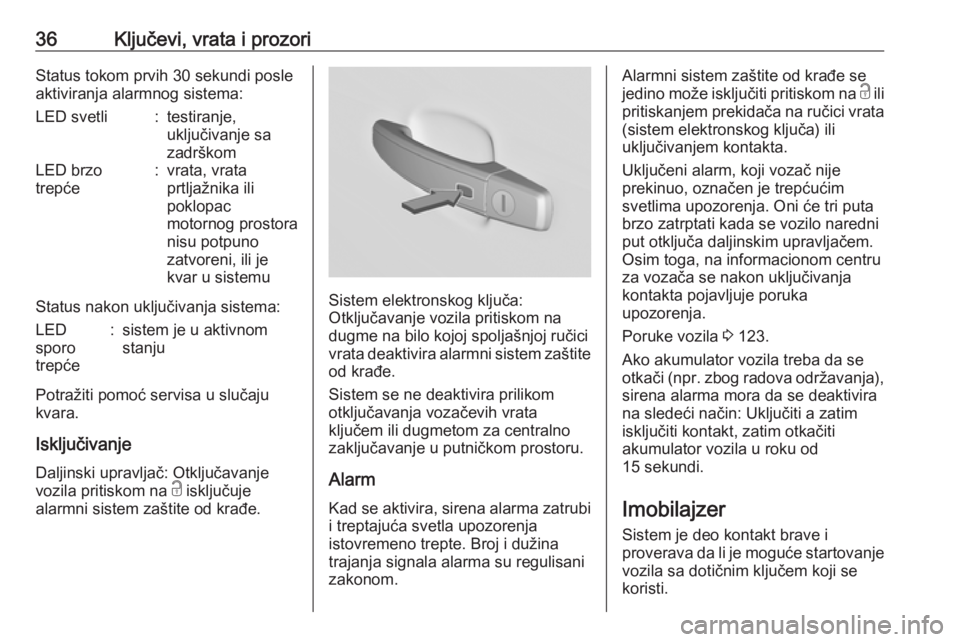

36Ključevi, vrata i prozoriStatus tokom prvih 30 sekundi posle
aktiviranja alarmnog sistema:LED svetli:testiranje,
uključivanje sa
zadrškomLED brzo
trepće:vrata, vrata
prtljažnika ili
poklopac
motornog prostora
nisu potpuno
zatvoreni, ili je
kvar u sistemu
Status nakon uključivanja sistema:
LED
sporo
trepće:sistem je u aktivnom
stanju
Potražiti pomoć servisa u slučaju
kvara.
Isključivanje
Daljinski upravljač: Otključavanje
vozila pritiskom na c isključuje
alarmni sistem zaštite od krađe.
Sistem elektronskog ključa:
Otključavanje vozila pritiskom na
dugme na bilo kojoj spoljašnjoj ručici
vrata deaktivira alarmni sistem zaštite od krađe.
Sistem se ne deaktivira prilikom
otključavanja vozačevih vrata
ključem ili dugmetom za centralno
zaključavanje u putničkom prostoru.
Alarm Kad se aktivira, sirena alarma zatrubi i treptajuća svetla upozorenja
istovremeno trepte. Broj i dužina
trajanja signala alarma su regulisani
zakonom.
Alarmni sistem zaštite od krađe se
jedino može isključiti pritiskom na c ili
pritiskanjem prekidača na ručici vrata (sistem elektronskog ključa) ili
uključivanjem kontakta.
Uključeni alarm, koji vozač nije
prekinuo, označen je trepćućim
svetlima upozorenja. Oni će tri puta brzo zatrptati kada se vozilo naredni
put otključa daljinskim upravljačem.
Osim toga, na informacionom centru
za vozača se nakon uključivanja
kontakta pojavljuje poruka
upozorenja.
Poruke vozila 3 123.
Ako akumulator vozila treba da se otkači (npr. zbog radova održavanja), sirena alarma mora da se deaktivira
na sledeći način: Uključiti a zatim
isključiti kontakt, zatim otkačiti
akumulator vozila u roku od
15 sekundi.
Imobilajzer Sistem je deo kontakt brave iproverava da li je moguće startovanje
vozila sa dotičnim ključem koji se
koristi.
Page 39 of 341

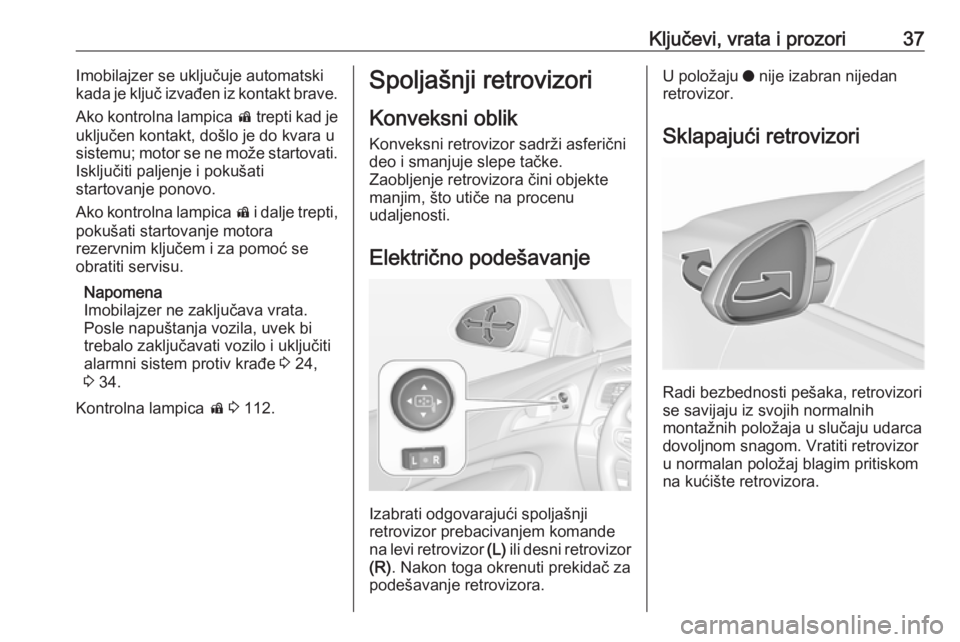

Ključevi, vrata i prozori37Imobilajzer se uključuje automatski
kada je ključ izvađen iz kontakt brave.
Ako kontrolna lampica d trepti kad je
uključen kontakt, došlo je do kvara u
sistemu; motor se ne može startovati.
Isključiti paljenje i pokušati
startovanje ponovo.
Ako kontrolna lampica d i dalje trepti,
pokušati startovanje motora
rezervnim ključem i za pomoć se
obratiti servisu.
Napomena
Imobilajzer ne zaključava vrata.
Posle napuštanja vozila, uvek bi
trebalo zaključavati vozilo i uključiti
alarmni sistem protiv krađe 3 24,
3 34.
Kontrolna lampica d 3 112.Spoljašnji retrovizori
Konveksni oblik Konveksni retrovizor sadrži asferični
deo i smanjuje slepe tačke.
Zaobljenje retrovizora čini objekte manjim, što utiče na procenu
udaljenosti.
Električno podešavanje
Izabrati odgovarajući spoljašnji
retrovizor prebacivanjem komande
na levi retrovizor (L) ili desni retrovizor
(R) . Nakon toga okrenuti prekidač za
podešavanje retrovizora.
U položaju o nije izabran nijedan
retrovizor.
Sklapajući retrovizori
Radi bezbednosti pešaka, retrovizori
se savijaju iz svojih normalnih
montažnih položaja u slučaju udarca
dovoljnom snagom. Vratiti retrovizor
u normalan položaj blagim pritiskom
na kućište retrovizora.
Page 40 of 341

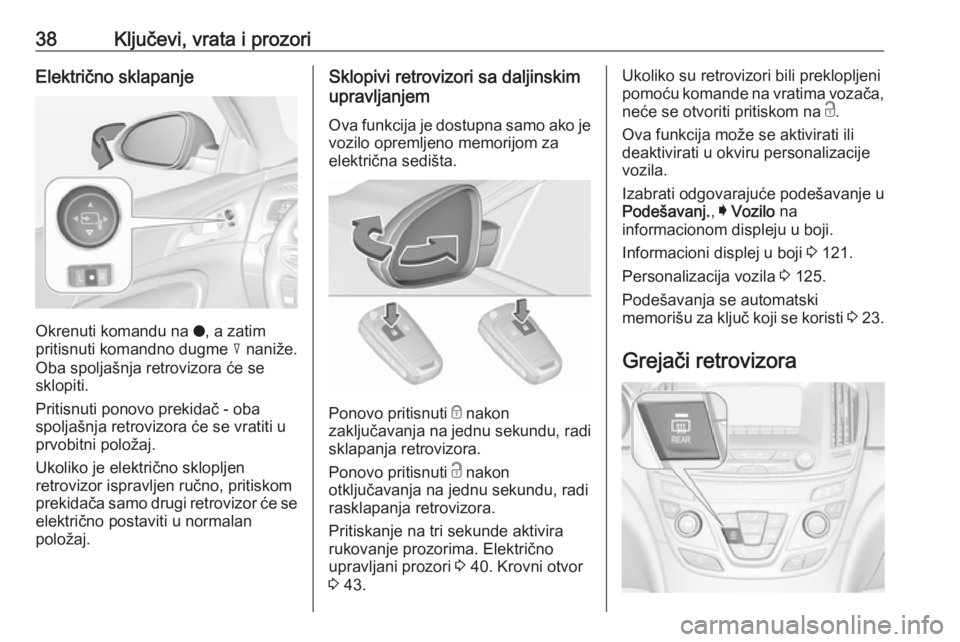

38Ključevi, vrata i prozoriElektrično sklapanje
Okrenuti komandu na o, a zatim
pritisnuti komandno dugme c naniže.
Oba spoljašnja retrovizora će se
sklopiti.
Pritisnuti ponovo prekidač - oba
spoljašnja retrovizora će se vratiti u
prvobitni položaj.
Ukoliko je električno sklopljen
retrovizor ispravljen ručno, pritiskom
prekidača samo drugi retrovizor će se električno postaviti u normalan
položaj.
Sklopivi retrovizori sa daljinskim
upravljanjem
Ova funkcija je dostupna samo ako je
vozilo opremljeno memorijom za
električna sedišta.
Ponovo pritisnuti e nakon
zaključavanja na jednu sekundu, radi sklapanja retrovizora.
Ponovo pritisnuti c nakon
otključavanja na jednu sekundu, radi rasklapanja retrovizora.
Pritiskanje na tri sekunde aktivira
rukovanje prozorima. Električno
upravljani prozori 3 40. Krovni otvor
3 43.
Ukoliko su retrovizori bili preklopljeni
pomoću komande na vratima vozača,
neće se otvoriti pritiskom na c.
Ova funkcija može se aktivirati ili
deaktivirati u okviru personalizacije
vozila.
Izabrati odgovarajuće podešavanje u Podešavanj. , I Vozilo na
informacionom displeju u boji.
Informacioni displej u boji 3 121.
Personalizacija vozila 3 125.
Podešavanja se automatski
memorišu za ključ koji se koristi 3 23.
Grejači retrovizora
