OPEL INSIGNIA BREAK 2017.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 321, PDF-Größe: 8.41 MB
Page 121 of 321

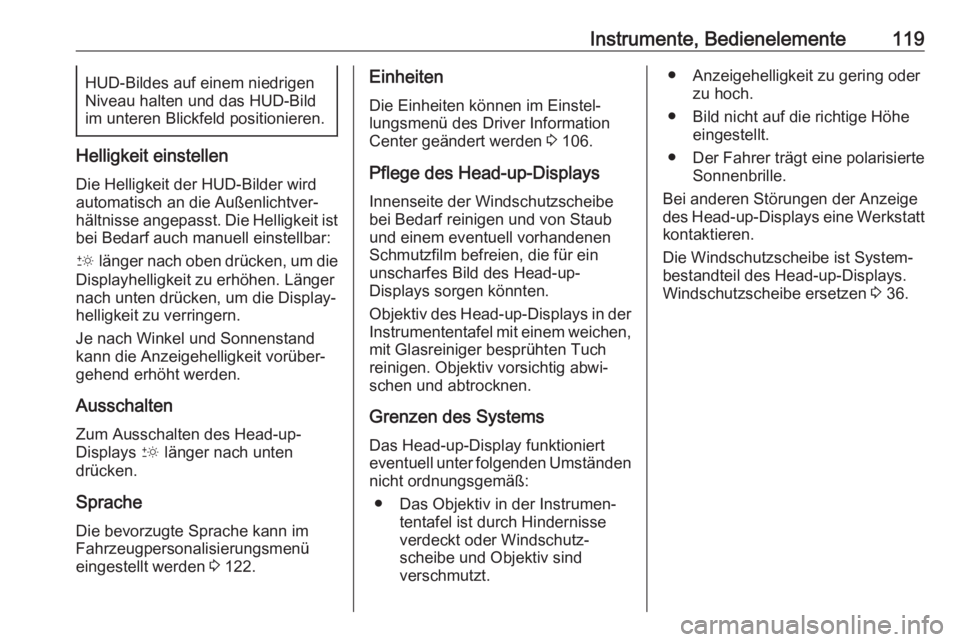

Instrumente, Bedienelemente119HUD-Bildes auf einem niedrigen
Niveau halten und das HUD-Bild
im unteren Blickfeld positionieren.
Helligkeit einstellen
Die Helligkeit der HUD-Bilder wird
automatisch an die Außenlichtver‐
hältnisse angepasst. Die Helligkeit ist
bei Bedarf auch manuell einstellbar:
& länger nach oben drücken, um die
Displayhelligkeit zu erhöhen. Länger
nach unten drücken, um die Display‐
helligkeit zu verringern.
Je nach Winkel und Sonnenstand
kann die Anzeigehelligkeit vorüber‐
gehend erhöht werden.
Ausschalten Zum Ausschalten des Head-up-Displays & länger nach unten
drücken.
Sprache
Die bevorzugte Sprache kann im
Fahrzeugpersonalisierungsmenü
eingestellt werden 3 122.
Einheiten
Die Einheiten können im Einstel‐
lungsmenü des Driver Information
Center geändert werden 3 106.
Pflege des Head-up-Displays
Innenseite der Windschutzscheibe
bei Bedarf reinigen und von Staub
und einem eventuell vorhandenen
Schmutzfilm befreien, die für ein
unscharfes Bild des Head-up-
Displays sorgen könnten.
Objektiv des Head-up-Displays in der Instrumententafel mit einem weichen,
mit Glasreiniger besprühten Tuch
reinigen. Objektiv vorsichtig abwi‐
schen und abtrocknen.
Grenzen des Systems
Das Head-up-Display funktioniert
eventuell unter folgenden Umständen nicht ordnungsgemäß:
● Das Objektiv in der Instrumen‐ tentafel ist durch Hindernisse
verdeckt oder Windschutz‐
scheibe und Objektiv sind
verschmutzt.● Anzeigehelligkeit zu gering oder zu hoch.
● Bild nicht auf die richtige Höhe eingestellt.
● Der Fahrer trägt eine polarisierte Sonnenbrille.
Bei anderen Störungen der Anzeige
des Head-up-Displays eine Werkstatt kontaktieren.
Die Windschutzscheibe ist System‐
bestandteil des Head-up-Displays. Windschutzscheibe ersetzen 3 36.
Page 122 of 321

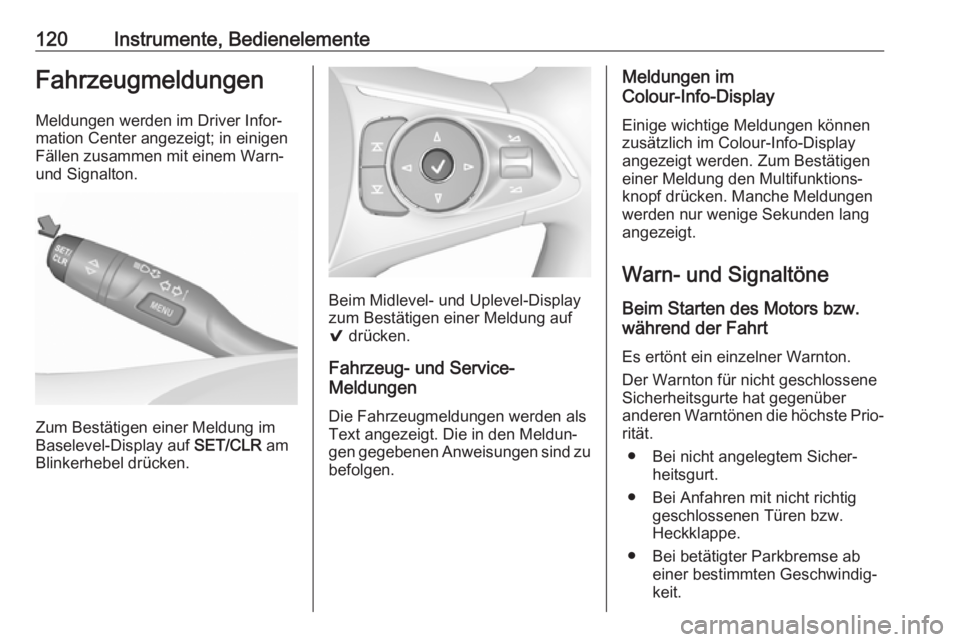

120Instrumente, BedienelementeFahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center angezeigt; in einigen Fällen zusammen mit einem Warn-
und Signalton.
Zum Bestätigen einer Meldung im
Baselevel-Display auf SET/CLR am
Blinkerhebel drücken.
Beim Midlevel- und Uplevel-Display
zum Bestätigen einer Meldung auf
9 drücken.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu befolgen.
Meldungen im
Colour-Info-Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display
angezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt
Es ertönt ein einzelner Warnton.
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber
anderen Warntönen die höchste Prio‐
rität.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig geschlossenen Türen bzw.
Heckklappe.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
Page 123 of 321

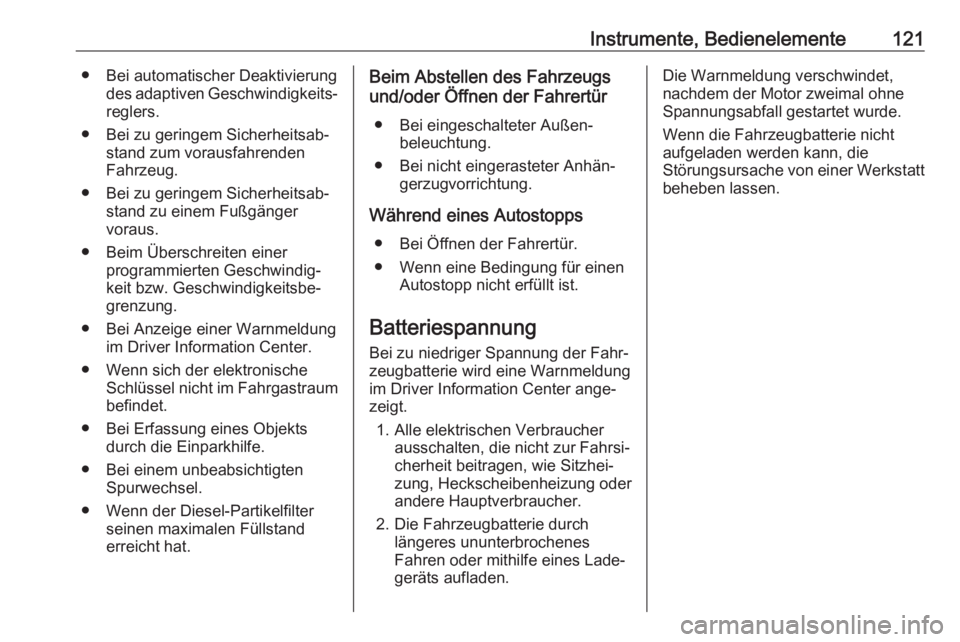

Instrumente, Bedienelemente121● Bei automatischer Deaktivierungdes adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Bei zu geringem Sicherheitsab‐ stand zu einem Fußgänger
voraus.
● Beim Überschreiten einer programmierten Geschwindig‐
keit bzw. Geschwindigkeitsbe‐
grenzung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Wenn sich der elektronische Schlüssel nicht im Fahrgastraumbefindet.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand
erreicht hat.Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
● Bei nicht eingerasteter Anhän‐ gerzugvorrichtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
● Wenn eine Bedingung für einen Autostopp nicht erfüllt ist.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.
1. Alle elektrischen Verbraucher ausschalten, die nicht zur Fahrsi‐
cherheit beitragen, wie Sitzhei‐
zung, Heckscheibenheizung oder
andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch längeres ununterbrochenes
Fahren oder mithilfe eines Lade‐
geräts aufladen.Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht
aufgeladen werden kann, die
Störungsursache von einer Werkstatt
beheben lassen.
Page 124 of 321

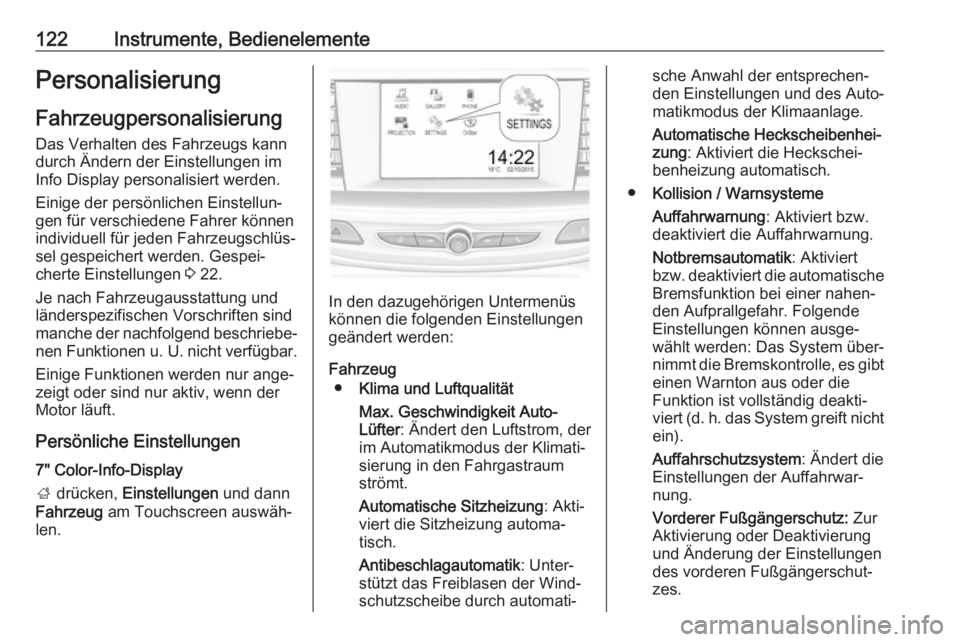

122Instrumente, BedienelementePersonalisierungFahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen für verschiedene Fahrer können
individuell für jeden Fahrzeugschlüs‐
sel gespeichert werden. Gespei‐
cherte Einstellungen 3 22.
Je nach Fahrzeugausstattung und länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen u. U. nicht verfügbar.
Einige Funktionen werden nur ange‐
zeigt oder sind nur aktiv, wenn der
Motor läuft.
Persönliche Einstellungen 7" Color-Info-Display
; drücken, Einstellungen und dann
Fahrzeug am Touchscreen auswäh‐
len.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeug ● Klima und Luftqualität
Max. Geschwindigkeit Auto-
Lüfter : Ändert den Luftstrom, der
im Automatikmodus der Klimati‐
sierung in den Fahrgastraum
strömt.
Automatische Sitzheizung : Akti‐
viert die Sitzheizung automa‐
tisch.
Antibeschlagautomatik : Unter‐
stützt das Freiblasen der Wind‐
schutzscheibe durch automati‐
sche Anwahl der entsprechen‐
den Einstellungen und des Auto‐
matikmodus der Klimaanlage.
Automatische Heckscheibenhei‐
zung : Aktiviert die Heckschei‐
benheizung automatisch.
● Kollision / Warnsysteme
Auffahrwarnung : Aktiviert bzw.
deaktiviert die Auffahrwarnung.
Notbremsautomatik : Aktiviert
bzw. deaktiviert die automatische Bremsfunktion bei einer nahen‐
den Aufprallgefahr. Folgende
Einstellungen können ausge‐
wählt werden: Das System über‐
nimmt die Bremskontrolle, es gibt
einen Warnton aus oder die
Funktion ist vollständig deakti‐
viert (d. h. das System greift nicht ein).
Auffahrschutzsystem : Ändert die
Einstellungen der Auffahrwar‐ nung.
Vorderer Fußgängerschutz: Zur
Aktivierung oder Deaktivierung
und Änderung der Einstellungen des vorderen Fußgängerschut‐
zes.
Page 125 of 321

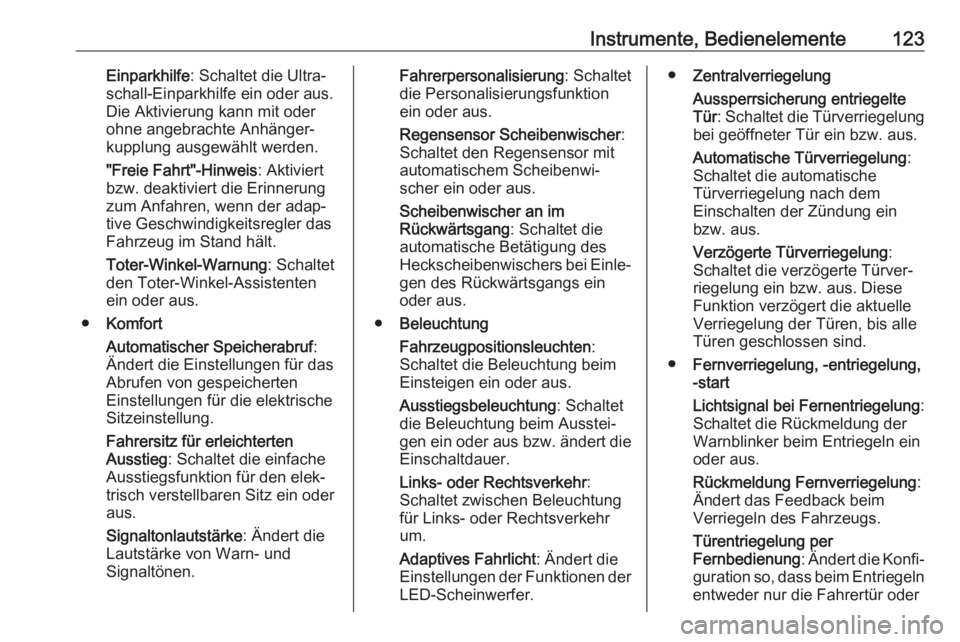

Instrumente, Bedienelemente123Einparkhilfe: Schaltet die Ultra‐
schall-Einparkhilfe ein oder aus.
Die Aktivierung kann mit oder
ohne angebrachte Anhänger‐
kupplung ausgewählt werden.
"Freie Fahrt"-Hinweis : Aktiviert
bzw. deaktiviert die Erinnerung
zum Anfahren, wenn der adap‐
tive Geschwindigkeitsregler das
Fahrzeug im Stand hält.
Toter-Winkel-Warnung : Schaltet
den Toter-Winkel-Assistenten
ein oder aus.
● Komfort
Automatischer Speicherabruf :
Ändert die Einstellungen für das
Abrufen von gespeicherten
Einstellungen für die elektrische Sitzeinstellung.
Fahrersitz für erleichterten
Ausstieg : Schaltet die einfache
Ausstiegsfunktion für den elek‐
trisch verstellbaren Sitz ein oder
aus.
Signaltonlautstärke : Ändert die
Lautstärke von Warn- und
Signaltönen.Fahrerpersonalisierung : Schaltet
die Personalisierungsfunktion ein oder aus.
Regensensor Scheibenwischer :
Schaltet den Regensensor mit
automatischem Scheibenwi‐ scher ein oder aus.
Scheibenwischer an im
Rückwärtsgang : Schaltet die
automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Beleuchtung
Fahrzeugpositionsleuchten :
Schaltet die Beleuchtung beim
Einsteigen ein oder aus.
Ausstiegsbeleuchtung : Schaltet
die Beleuchtung beim Ausstei‐
gen ein oder aus bzw. ändert die
Einschaltdauer.
Links- oder Rechtsverkehr :
Schaltet zwischen Beleuchtung
für Links- oder Rechtsverkehr
um.
Adaptives Fahrlicht : Ändert die
Einstellungen der Funktionen der LED-Scheinwerfer.● Zentralverriegelung
Aussperrsicherung entriegelte
Tür : Schaltet die Türverriegelung
bei geöffneter Tür ein bzw. aus.
Automatische Türverriegelung :
Schaltet die automatische
Türverriegelung nach dem
Einschalten der Zündung ein
bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese
Funktion verzögert die aktuelle Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Fernverriegelung, -entriegelung,
-start
Lichtsignal bei Fernentriegelung :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Rückmeldung Fernverriegelung :
Ändert das Feedback beim
Verriegeln des Fahrzeugs.
Türentriegelung per
Fernbedienung : Ändert die Konfi‐
guration so, dass beim Entriegeln
entweder nur die Fahrertür oder
Page 126 of 321

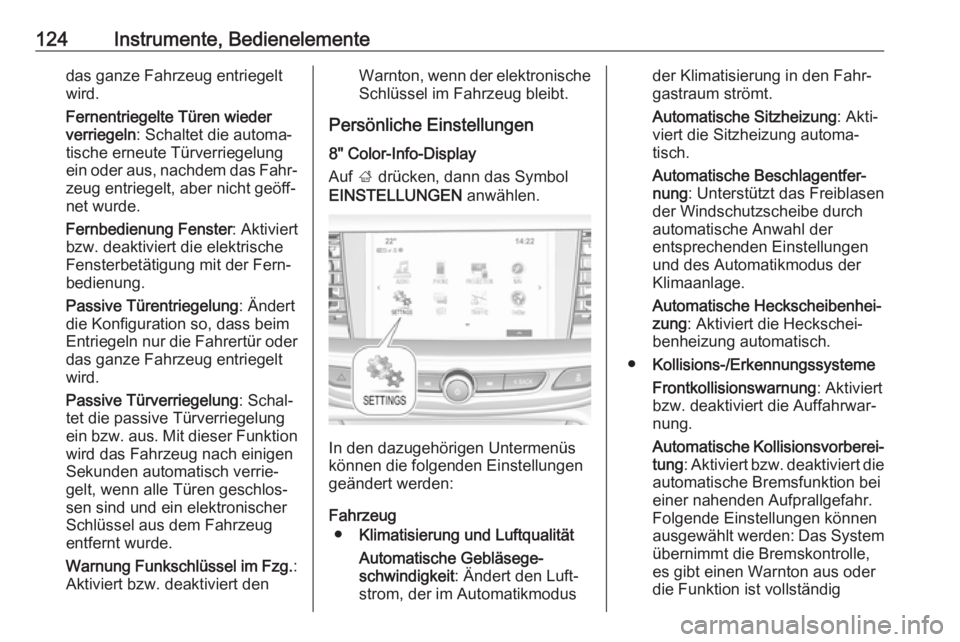

124Instrumente, Bedienelementedas ganze Fahrzeug entriegeltwird.
Fernentriegelte Türen wieder
verriegeln : Schaltet die automa‐
tische erneute Türverriegelung
ein oder aus, nachdem das Fahr‐
zeug entriegelt, aber nicht geöff‐
net wurde.
Fernbedienung Fenster : Aktiviert
bzw. deaktiviert die elektrische
Fensterbetätigung mit der Fern‐ bedienung.
Passive Türentriegelung : Ändert
die Konfiguration so, dass beim
Entriegeln nur die Fahrertür oder das ganze Fahrzeug entriegelt
wird.
Passive Türverriegelung : Schal‐
tet die passive Türverriegelung
ein bzw. aus. Mit dieser Funktion wird das Fahrzeug nach einigen
Sekunden automatisch verrie‐
gelt, wenn alle Türen geschlos‐
sen sind und ein elektronischer
Schlüssel aus dem Fahrzeug
entfernt wurde.
Warnung Funkschlüssel im Fzg. :
Aktiviert bzw. deaktiviert denWarnton, wenn der elektronische
Schlüssel im Fahrzeug bleibt.
Persönliche Einstellungen 8" Color-Info-Display
Auf ; drücken, dann das Symbol
EINSTELLUNGEN anwählen.
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Fahrzeug ● Klimatisierung und Luftqualität
Automatische Gebläsege‐
schwindigkeit : Ändert den Luft‐
strom, der im Automatikmodus
der Klimatisierung in den Fahr‐
gastraum strömt.
Automatische Sitzheizung : Akti‐
viert die Sitzheizung automa‐
tisch.
Automatische Beschlagentfer‐
nung : Unterstützt das Freiblasen
der Windschutzscheibe durch automatische Anwahl der
entsprechenden Einstellungen
und des Automatikmodus der
Klimaanlage.
Automatische Heckscheibenhei‐
zung : Aktiviert die Heckschei‐
benheizung automatisch.
● Kollisions-/Erkennungssysteme
Frontkollisionswarnung : Aktiviert
bzw. deaktiviert die Auffahrwar‐
nung.
Automatische Kollisionsvorberei‐
tung : Aktiviert bzw. deaktiviert die
automatische Bremsfunktion bei
einer nahenden Aufprallgefahr.
Folgende Einstellungen können
ausgewählt werden: Das System
übernimmt die Bremskontrolle,
es gibt einen Warnton aus oder
die Funktion ist vollständig
Page 127 of 321

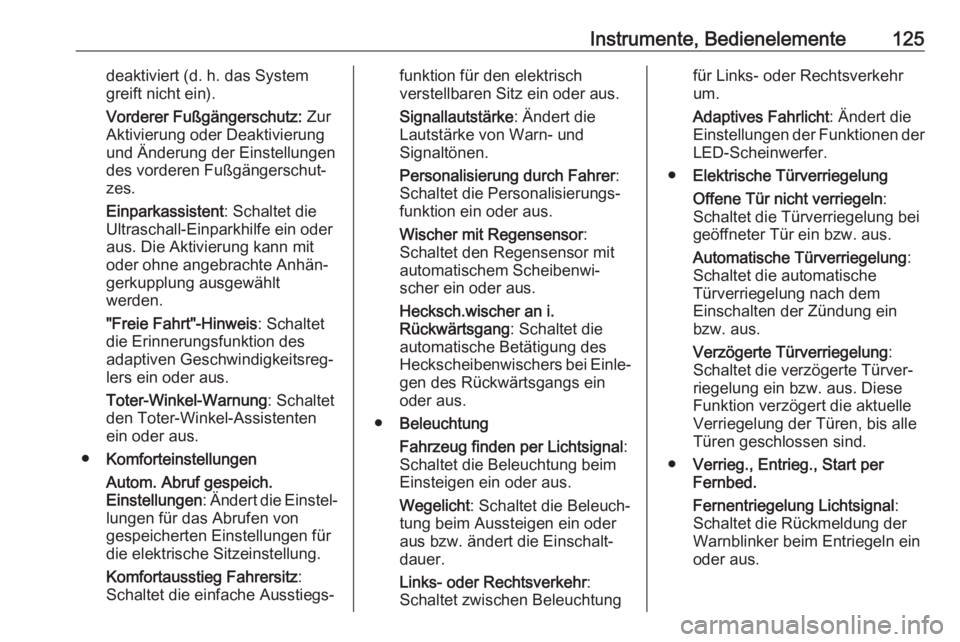

Instrumente, Bedienelemente125deaktiviert (d. h. das System
greift nicht ein).
Vorderer Fußgängerschutz: Zur
Aktivierung oder Deaktivierung
und Änderung der Einstellungen
des vorderen Fußgängerschut‐
zes.
Einparkassistent : Schaltet die
Ultraschall-Einparkhilfe ein oder aus. Die Aktivierung kann mit
oder ohne angebrachte Anhän‐
gerkupplung ausgewählt
werden.
"Freie Fahrt"-Hinweis : Schaltet
die Erinnerungsfunktion des
adaptiven Geschwindigkeitsreg‐ lers ein oder aus.
Toter-Winkel-Warnung : Schaltet
den Toter-Winkel-Assistenten
ein oder aus.
● Komforteinstellungen
Autom. Abruf gespeich.
Einstellungen : Ändert die Einstel‐
lungen für das Abrufen von
gespeicherten Einstellungen für
die elektrische Sitzeinstellung.
Komfortausstieg Fahrersitz :
Schaltet die einfache Ausstiegs‐funktion für den elektrisch
verstellbaren Sitz ein oder aus.
Signallautstärke : Ändert die
Lautstärke von Warn- und
Signaltönen.
Personalisierung durch Fahrer :
Schaltet die Personalisierungs‐
funktion ein oder aus.
Wischer mit Regensensor :
Schaltet den Regensensor mit
automatischem Scheibenwi‐
scher ein oder aus.
Hecksch.wischer an i.
Rückwärtsgang : Schaltet die
automatische Betätigung des
Heckscheibenwischers bei Einle‐ gen des Rückwärtsgangs ein
oder aus.
● Beleuchtung
Fahrzeug finden per Lichtsignal :
Schaltet die Beleuchtung beim Einsteigen ein oder aus.
Wegelicht : Schaltet die Beleuch‐
tung beim Aussteigen ein oder
aus bzw. ändert die Einschalt‐
dauer.
Links- oder Rechtsverkehr :
Schaltet zwischen Beleuchtungfür Links- oder Rechtsverkehr
um.
Adaptives Fahrlicht : Ändert die
Einstellungen der Funktionen der
LED-Scheinwerfer.
● Elektrische Türverriegelung
Offene Tür nicht verriegeln :
Schaltet die Türverriegelung bei geöffneter Tür ein bzw. aus.
Automatische Türverriegelung :
Schaltet die automatische
Türverriegelung nach dem
Einschalten der Zündung ein
bzw. aus.
Verzögerte Türverriegelung :
Schaltet die verzögerte Türver‐
riegelung ein bzw. aus. Diese Funktion verzögert die aktuelle
Verriegelung der Türen, bis alle
Türen geschlossen sind.
● Verrieg., Entrieg., Start per
Fernbed.
Fernentriegelung Lichtsignal :
Schaltet die Rückmeldung der
Warnblinker beim Entriegeln ein
oder aus.
Page 128 of 321

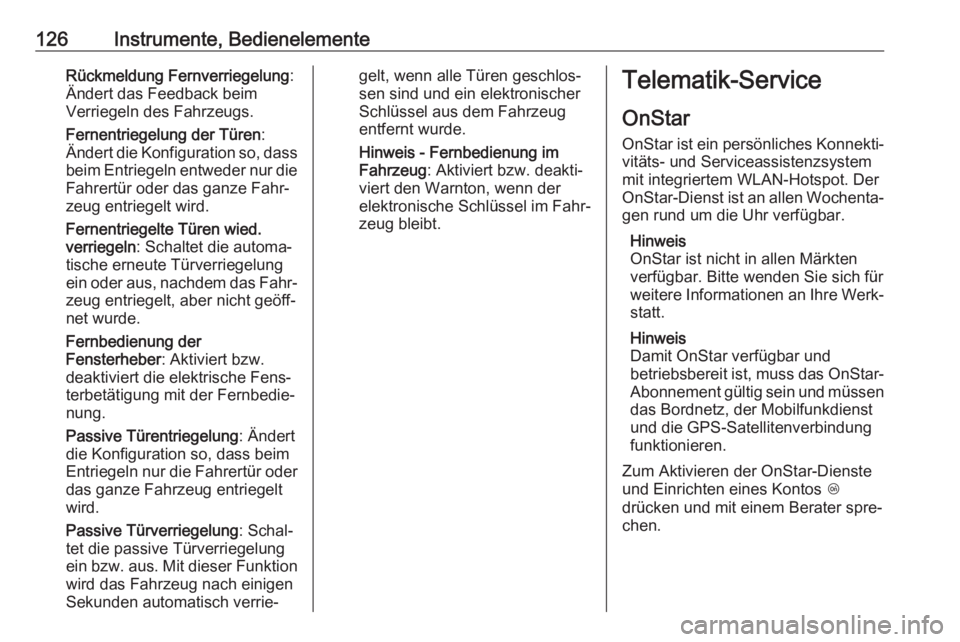

126Instrumente, BedienelementeRückmeldung Fernverriegelung:
Ändert das Feedback beim
Verriegeln des Fahrzeugs.
Fernentriegelung der Türen :
Ändert die Konfiguration so, dass
beim Entriegeln entweder nur die Fahrertür oder das ganze Fahr‐
zeug entriegelt wird.
Fernentriegelte Türen wied.
verriegeln : Schaltet die automa‐
tische erneute Türverriegelung ein oder aus, nachdem das Fahr‐
zeug entriegelt, aber nicht geöff‐
net wurde.
Fernbedienung der
Fensterheber : Aktiviert bzw.
deaktiviert die elektrische Fens‐ terbetätigung mit der Fernbedie‐
nung.
Passive Türentriegelung : Ändert
die Konfiguration so, dass beim
Entriegeln nur die Fahrertür oder
das ganze Fahrzeug entriegelt
wird.
Passive Türverriegelung : Schal‐
tet die passive Türverriegelung
ein bzw. aus. Mit dieser Funktion wird das Fahrzeug nach einigen
Sekunden automatisch verrie‐gelt, wenn alle Türen geschlos‐
sen sind und ein elektronischer
Schlüssel aus dem Fahrzeug
entfernt wurde.
Hinweis - Fernbedienung im
Fahrzeug : Aktiviert bzw. deakti‐
viert den Warnton, wenn der elektronische Schlüssel im Fahr‐
zeug bleibt.Telematik-Service
OnStar
OnStar ist ein persönliches Konnekti‐ vitäts- und Serviceassistenzsystem
mit integriertem WLAN-Hotspot. Der
OnStar-Dienst ist an allen Wochenta‐
gen rund um die Uhr verfügbar.
Hinweis
OnStar ist nicht in allen Märkten
verfügbar. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐ statt.
Hinweis
Damit OnStar verfügbar und
betriebsbereit ist, muss das OnStar-
Abonnement gültig sein und müssen das Bordnetz, der Mobilfunkdienst
und die GPS-Satellitenverbindung
funktionieren.
Zum Aktivieren der OnStar-Dienste
und Einrichten eines Kontos Z
drücken und mit einem Berater spre‐ chen.
Page 129 of 321

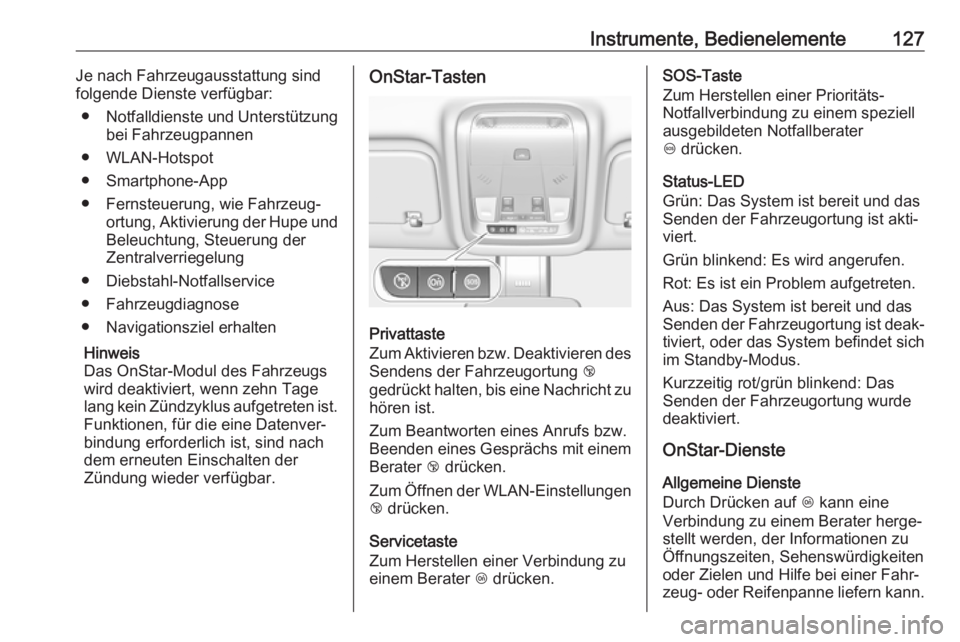

Instrumente, Bedienelemente127Je nach Fahrzeugausstattung sind
folgende Dienste verfügbar:
● Notfalldienste und Unterstützung
bei Fahrzeugpannen
● WLAN-Hotspot
● Smartphone-App
● Fernsteuerung, wie Fahrzeug‐ ortung, Aktivierung der Hupe undBeleuchtung, Steuerung der
Zentralverriegelung
● Diebstahl-Notfallservice
● Fahrzeugdiagnose
● Navigationsziel erhalten
Hinweis
Das OnStar-Modul des Fahrzeugs
wird deaktiviert, wenn zehn Tage
lang kein Zündzyklus aufgetreten ist.
Funktionen, für die eine Datenver‐
bindung erforderlich ist, sind nach
dem erneuten Einschalten der
Zündung wieder verfügbar.OnStar-Tasten
Privattaste
Zum Aktivieren bzw. Deaktivieren des Sendens der Fahrzeugortung j
gedrückt halten, bis eine Nachricht zu
hören ist.
Zum Beantworten eines Anrufs bzw.
Beenden eines Gesprächs mit einem
Berater j drücken.
Zum Öffnen der WLAN-Einstellungen j drücken.
Servicetaste
Zum Herstellen einer Verbindung zu
einem Berater Z drücken.
SOS-Taste
Zum Herstellen einer Prioritäts-
Notfallverbindung zu einem speziell
ausgebildeten Notfallberater
[ drücken.
Status-LED
Grün: Das System ist bereit und das
Senden der Fahrzeugortung ist akti‐
viert.
Grün blinkend: Es wird angerufen.
Rot: Es ist ein Problem aufgetreten.
Aus: Das System ist bereit und das
Senden der Fahrzeugortung ist deak‐
tiviert, oder das System befindet sich
im Standby-Modus.
Kurzzeitig rot/grün blinkend: Das
Senden der Fahrzeugortung wurde
deaktiviert.
OnStar-Dienste
Allgemeine Dienste
Durch Drücken auf Z kann eine
Verbindung zu einem Berater herge‐
stellt werden, der Informationen zu
Öffnungszeiten, Sehenswürdigkeiten
oder Zielen und Hilfe bei einer Fahr‐
zeug- oder Reifenpanne liefern kann.
Page 130 of 321

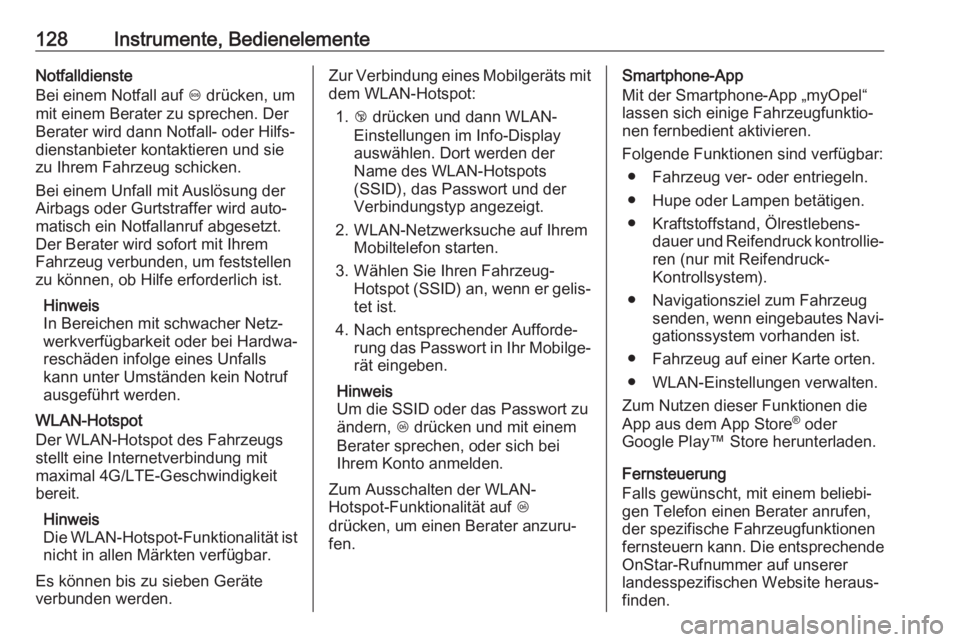

128Instrumente, BedienelementeNotfalldienste
Bei einem Notfall auf [ drücken, um
mit einem Berater zu sprechen. Der
Berater wird dann Notfall- oder Hilfs‐
dienstanbieter kontaktieren und sie
zu Ihrem Fahrzeug schicken.
Bei einem Unfall mit Auslösung der
Airbags oder Gurtstraffer wird auto‐
matisch ein Notfallanruf abgesetzt.
Der Berater wird sofort mit Ihrem
Fahrzeug verbunden, um feststellen
zu können, ob Hilfe erforderlich ist.
Hinweis
In Bereichen mit schwacher Netz‐
werkverfügbarkeit oder bei Hardwa‐
reschäden infolge eines Unfalls
kann unter Umständen kein Notruf
ausgeführt werden.
WLAN-Hotspot
Der WLAN-Hotspot des Fahrzeugs
stellt eine Internetverbindung mit
maximal 4G/LTE-Geschwindigkeit bereit.
Hinweis
Die WLAN-Hotspot-Funktionalität ist nicht in allen Märkten verfügbar.
Es können bis zu sieben Geräte
verbunden werden.Zur Verbindung eines Mobilgeräts mit
dem WLAN-Hotspot:
1. j drücken und dann WLAN-
Einstellungen im Info-Display auswählen. Dort werden der
Name des WLAN-Hotspots
(SSID), das Passwort und der
Verbindungstyp angezeigt.
2. WLAN-Netzwerksuche auf Ihrem Mobiltelefon starten.
3. Wählen Sie Ihren Fahrzeug- Hotspot (SSID) an, wenn er gelis‐tet ist.
4. Nach entsprechender Aufforde‐ rung das Passwort in Ihr Mobilge‐
rät eingeben.
Hinweis
Um die SSID oder das Passwort zu ändern, Z drücken und mit einem
Berater sprechen, oder sich bei
Ihrem Konto anmelden.
Zum Ausschalten der WLAN-
Hotspot-Funktionalität auf Z
drücken, um einen Berater anzuru‐ fen.Smartphone-App
Mit der Smartphone-App „myOpel“
lassen sich einige Fahrzeugfunktio‐ nen fernbedient aktivieren.
Folgende Funktionen sind verfügbar: ● Fahrzeug ver- oder entriegeln.
● Hupe oder Lampen betätigen. ● Kraftstoffstand, Ölrestlebens‐ dauer und Reifendruck kontrollie‐
ren (nur mit Reifendruck-
Kontrollsystem).
● Navigationsziel zum Fahrzeug senden, wenn eingebautes Navi‐gationssystem vorhanden ist.
● Fahrzeug auf einer Karte orten.
● WLAN-Einstellungen verwalten.
Zum Nutzen dieser Funktionen die
App aus dem App Store ®
oder
Google Play™ Store herunterladen.
Fernsteuerung
Falls gewünscht, mit einem beliebi‐
gen Telefon einen Berater anrufen,
der spezifische Fahrzeugfunktionen
fernsteuern kann. Die entsprechende OnStar-Rufnummer auf unserer
landesspezifischen Website heraus‐
finden.
