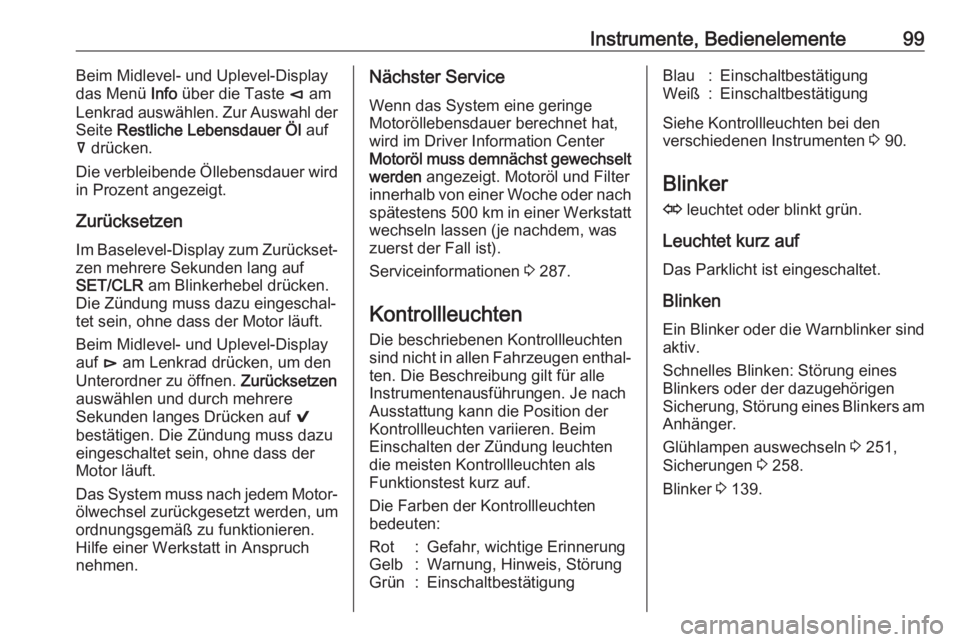

Instrumente, Bedienelemente99Beim Midlevel- und Uplevel-Display
das Menü Info über die Taste è am
Lenkrad auswählen. Zur Auswahl der
Seite Restliche Lebensdauer Öl auf
å drücken.
Die verbleibende Öllebensdauer wird
in Prozent angezeigt.
Zurücksetzen
Im Baselevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.
Beim Midlevel- und Uplevel-Display
auf é am Lenkrad drücken, um den
Unterordner zu öffnen. Zurücksetzen
auswählen und durch mehrere
Sekunden langes Drücken auf 9
bestätigen. Die Zündung muss dazu
eingeschaltet sein, ohne dass der
Motor läuft.
Das System muss nach jedem Motor‐ ölwechsel zurückgesetzt werden, um
ordnungsgemäß zu funktionieren.
Hilfe einer Werkstatt in Anspruch
nehmen.Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat,
wird im Driver Information Center
Motoröl muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Serviceinformationen 3 287.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim
Einschalten der Zündung leuchten
die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 90.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 251,
Sicherungen 3 258.
Blinker 3 139.

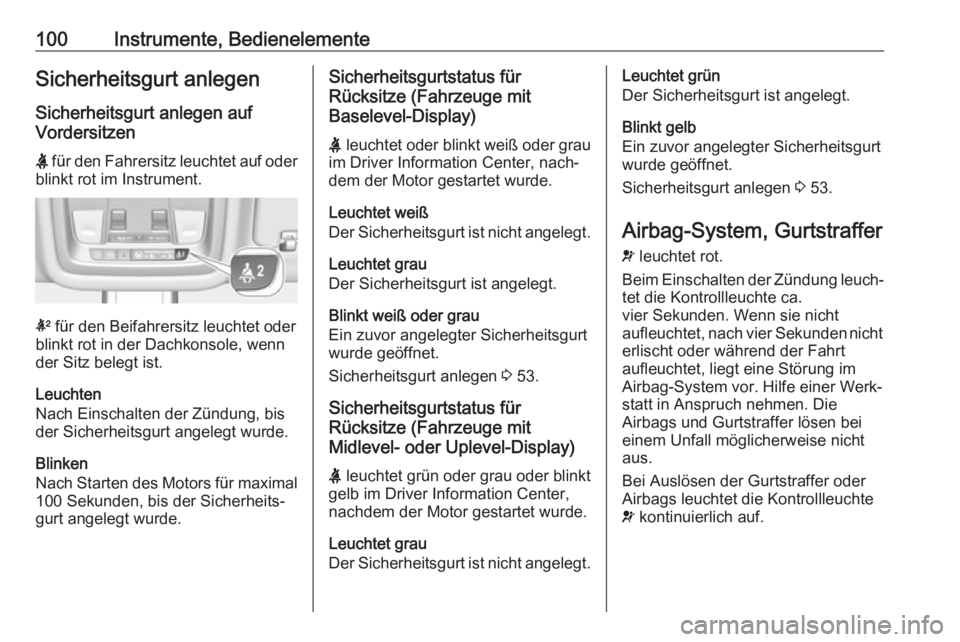

100Instrumente, BedienelementeSicherheitsgurt anlegenSicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Baselevel-Display)
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 53.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Midlevel- oder Uplevel-Display)
X leuchtet grün oder grau oder blinkt
gelb im Driver Information Center,
nachdem der Motor gestartet wurde.
Leuchtet grau
Der Sicherheitsgurt ist nicht angelegt.Leuchtet grün
Der Sicherheitsgurt ist angelegt.
Blinkt gelb
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 53.
Airbag-System, Gurtstraffer v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht
aufleuchtet, nach vier Sekunden nicht erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.

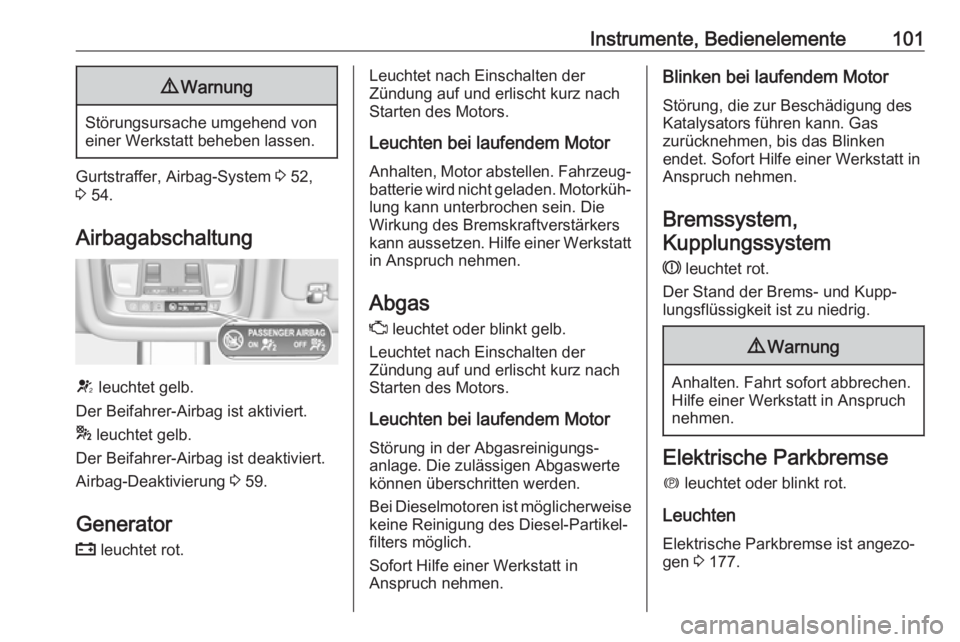

Instrumente, Bedienelemente1019Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 52,
3 54.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 59.
Generator p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden.
Bei Dieselmotoren ist möglicherweise keine Reinigung des Diesel-Partikel‐
filters möglich.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten Elektrische Parkbremse ist angezo‐
gen 3 177.

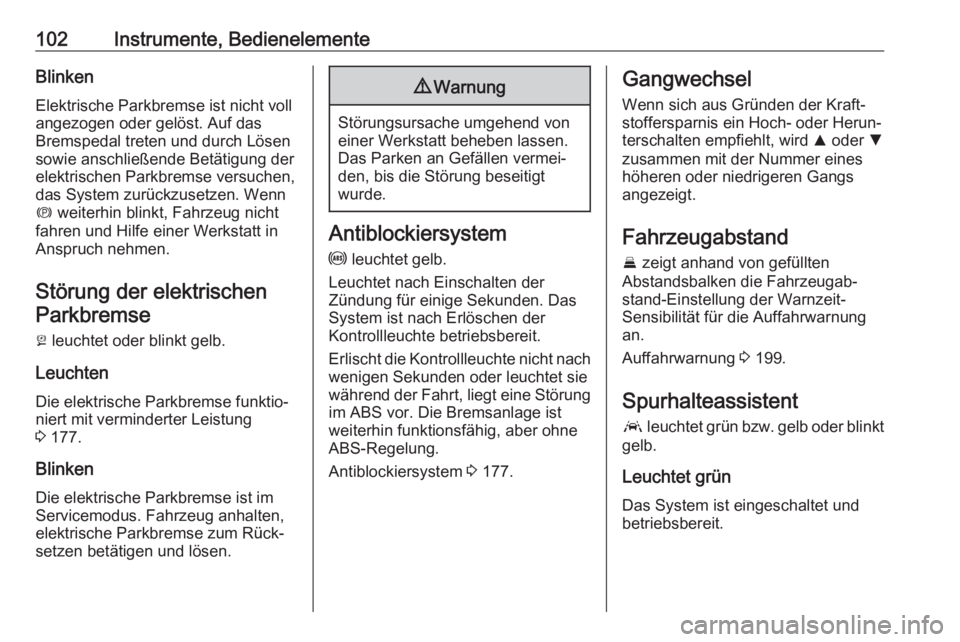

102Instrumente, BedienelementeBlinken
Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Auf das
Bremspedal treten und durch Lösen
sowie anschließende Betätigung der
elektrischen Parkbremse versuchen,
das System zurückzusetzen. Wenn
m weiterhin blinkt, Fahrzeug nicht
fahren und Hilfe einer Werkstatt in
Anspruch nehmen.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.
Leuchten Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 177.
Blinken Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Das Parken an Gefällen vermei‐
den, bis die Störung beseitigt
wurde.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne
ABS-Regelung.
Antiblockiersystem 3 177.
Gangwechsel
Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hoch- oder Herun‐
terschalten empfiehlt, wird R oder S
zusammen mit der Nummer eines
höheren oder niedrigeren Gangs
angezeigt.
Fahrzeugabstand
E zeigt anhand von gefüllten
Abstandsbalken die Fahrzeugab‐
stand-Einstellung der Warnzeit-
Sensibilität für die Auffahrwarnung
an.
Auffahrwarnung 3 199.
Spurhalteassistent
a leuchtet grün bzw. gelb oder blinkt
gelb.
Leuchtet grün
Das System ist eingeschaltet und
betriebsbereit.

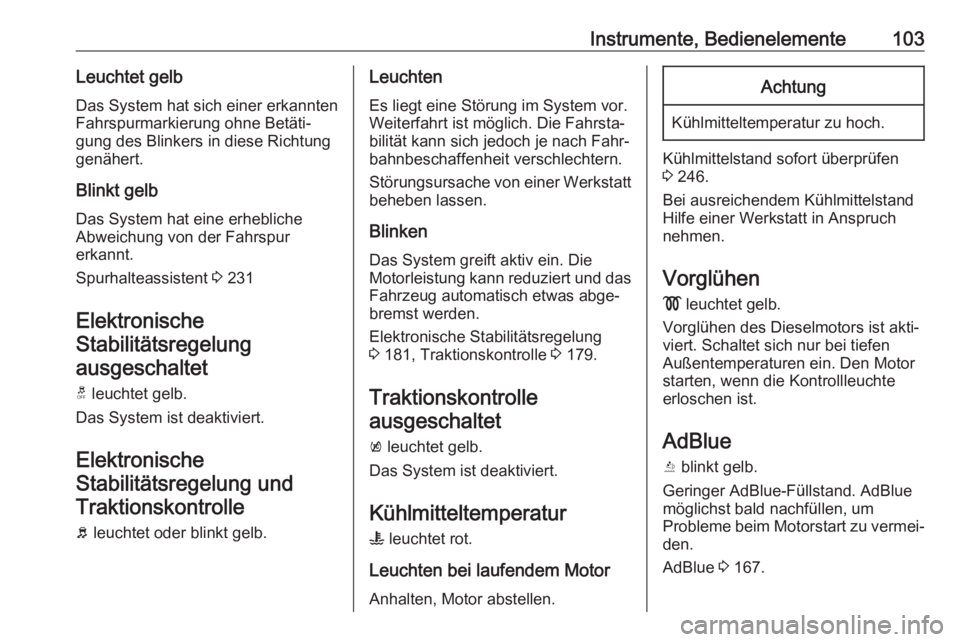

Instrumente, Bedienelemente103Leuchtet gelbDas System hat sich einer erkannten
Fahrspurmarkierung ohne Betäti‐
gung des Blinkers in diese Richtung
genähert.
Blinkt gelb
Das System hat eine erhebliche
Abweichung von der Fahrspur
erkannt.
Spurhalteassistent 3 231
Elektronische
Stabilitätsregelung ausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.
ElektronischeStabilitätsregelung undTraktionskontrolle
b leuchtet oder blinkt gelb.Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung 3 181, Traktionskontrolle 3 179.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
Kühlmitteltemperatur
W leuchtet rot.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand sofort überprüfen
3 246.
Bei ausreichendem Kühlmittelstand Hilfe einer Werkstatt in Anspruch
nehmen.
Vorglühen
! leuchtet gelb.
Vorglühen des Dieselmotors ist akti‐
viert. Schaltet sich nur bei tiefen
Außentemperaturen ein. Den Motor
starten, wenn die Kontrollleuchte
erloschen ist.
AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um
Probleme beim Motorstart zu vermei‐
den.
AdBlue 3 167.

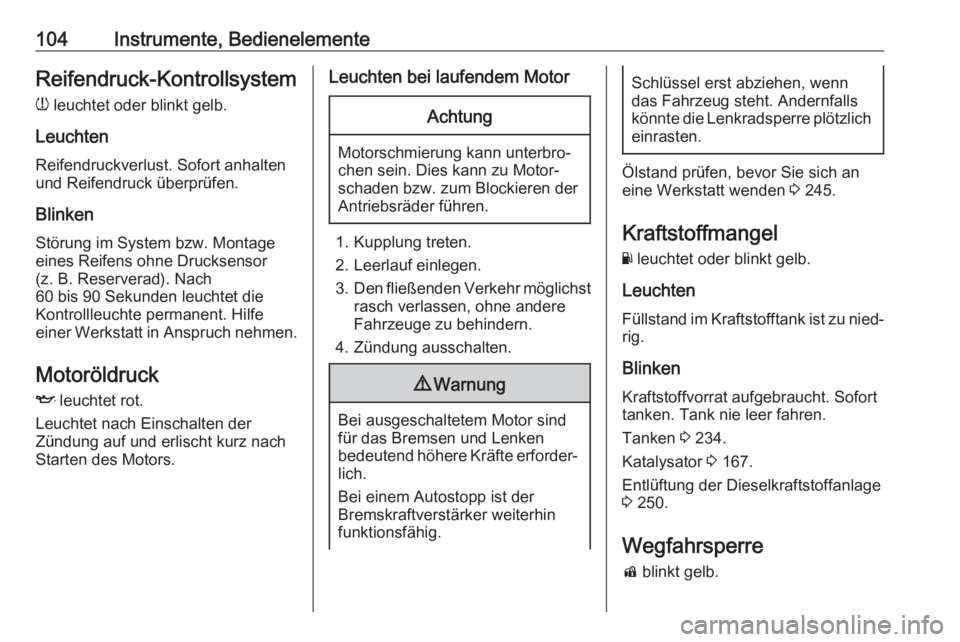

104Instrumente, BedienelementeReifendruck-Kontrollsystemw leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach
60 bis 90 Sekunden leuchtet die
Kontrollleuchte permanent. Hilfe
einer Werkstatt in Anspruch nehmen.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich
einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 245.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten
Füllstand im Kraftstofftank ist zu nied‐ rig.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 234.
Katalysator 3 167.
Entlüftung der Dieselkraftstoffanlage
3 250.
Wegfahrsperre
d blinkt gelb.

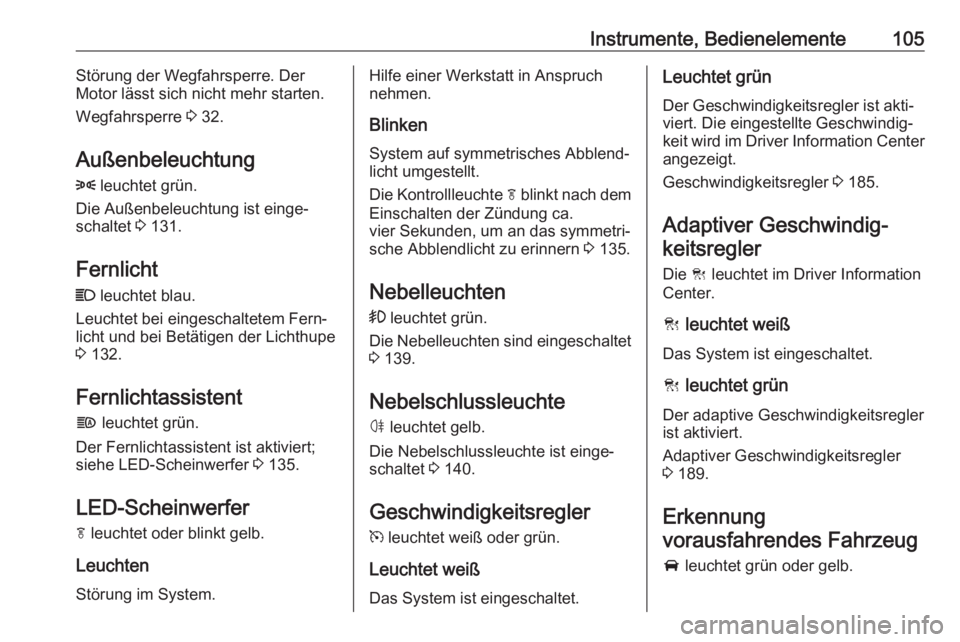

Instrumente, Bedienelemente105Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Wegfahrsperre 3 32.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 131.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 132.
Fernlichtassistent f leuchtet grün.
Der Fernlichtassistent ist aktiviert;
siehe LED-Scheinwerfer 3 135.
LED-Scheinwerfer f leuchtet oder blinkt gelb.
Leuchten Störung im System.Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken System auf symmetrisches Abblend‐licht umgestellt.
Die Kontrollleuchte f blinkt nach dem
Einschalten der Zündung ca.
vier Sekunden, um an das symmetri‐
sche Abblendlicht zu erinnern 3 135.
Nebelleuchten > leuchtet grün.
Die Nebelleuchten sind eingeschaltet
3 139.
Nebelschlussleuchte ø leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 140.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.Leuchtet grün
Der Geschwindigkeitsregler ist akti‐
viert. Die eingestellte Geschwindig‐
keit wird im Driver Information Center
angezeigt.
Geschwindigkeitsregler 3 185.
Adaptiver Geschwindig‐ keitsregler
Die C leuchtet im Driver Information
Center.
C leuchtet weiß
Das System ist eingeschaltet.
C leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert.
Adaptiver Geschwindigkeitsregler 3 189.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün oder gelb.

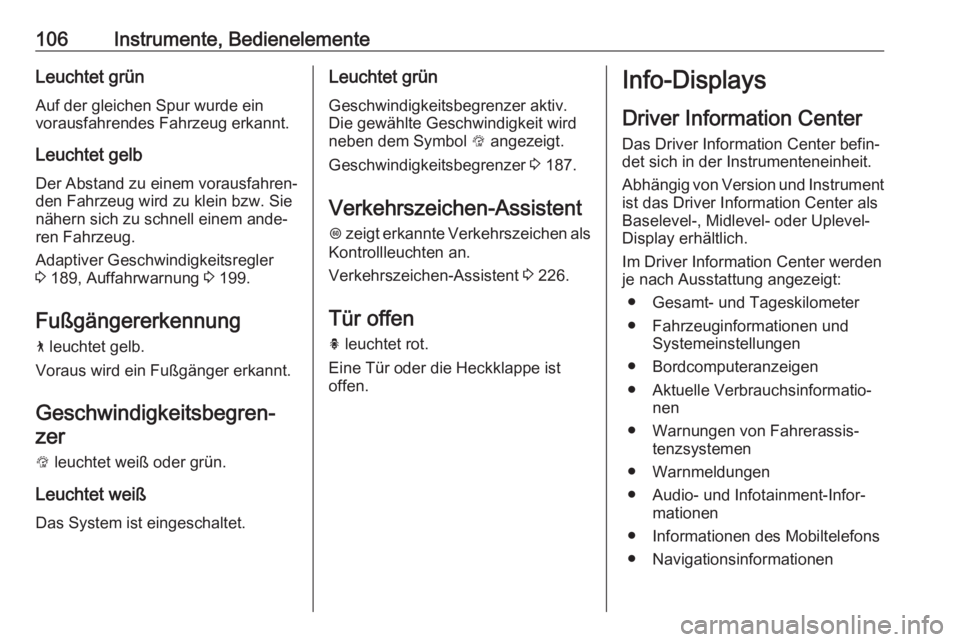

106Instrumente, BedienelementeLeuchtet grün
Auf der gleichen Spur wurde ein
vorausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐
den Fahrzeug wird zu klein bzw. Sie
nähern sich zu schnell einem ande‐
ren Fahrzeug.
Adaptiver Geschwindigkeitsregler 3 189, Auffahrwarnung 3 199.
Fußgängererkennung
7 leuchtet gelb.
Voraus wird ein Fußgänger erkannt.
Geschwindigkeitsbegren‐zer
L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.Leuchtet grün
Geschwindigkeitsbegrenzer aktiv.Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 187.
Verkehrszeichen-Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 226.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.Info-Displays
Driver Information Center Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Abhängig von Version und Instrument ist das Driver Information Center als
Baselevel-, Midlevel- oder Uplevel-
Display erhältlich.
Im Driver Information Center werden je nach Ausstattung angezeigt:
● Gesamt- und Tageskilometer
● Fahrzeuginformationen und Systemeinstellungen
● Bordcomputeranzeigen
● Aktuelle Verbrauchsinformatio‐ nen
● Warnungen von Fahrerassis‐ tenzsystemen
● Warnmeldungen
● Audio- und Infotainment-Infor‐ mationen
● Informationen des Mobiltelefons
● Navigationsinformationen

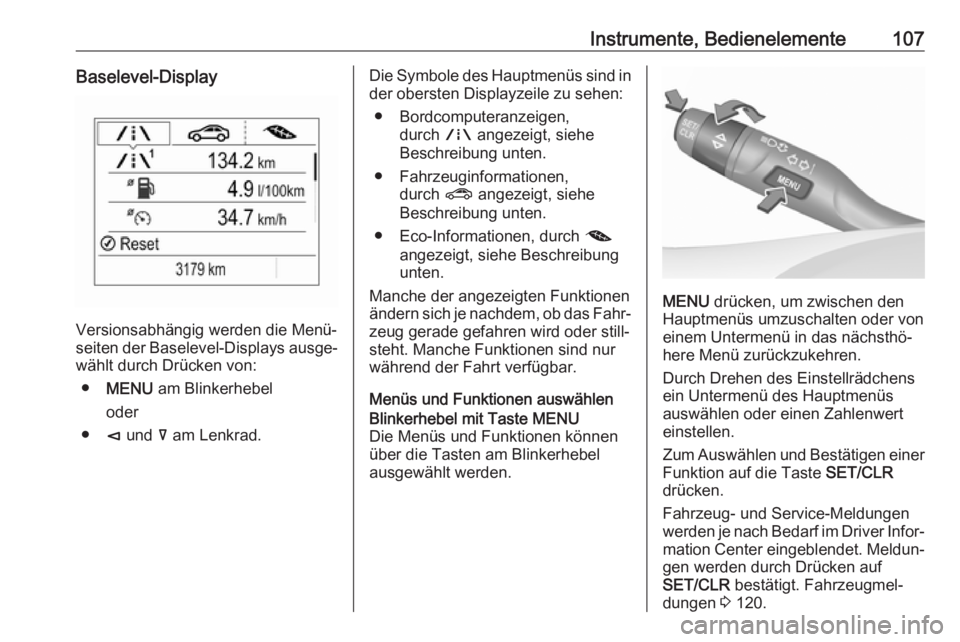

Instrumente, Bedienelemente107Baselevel-Display
Versionsabhängig werden die Menü‐
seiten der Baselevel-Displays ausge‐ wählt durch Drücken von:
● MENU am Blinkerhebel
oder
● è und å am Lenkrad.
Die Symbole des Hauptmenüs sind in
der obersten Displayzeile zu sehen:
● Bordcomputeranzeigen, durch ; angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch ? angezeigt, siehe
Beschreibung unten.
● Eco-Informationen, durch @
angezeigt, siehe Beschreibung unten.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Menüs und Funktionen auswählenBlinkerhebel mit Taste MENU
Die Menüs und Funktionen können über die Tasten am Blinkerhebel
ausgewählt werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐
mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf
SET/CLR bestätigt. Fahrzeugmel‐
dungen 3 120.

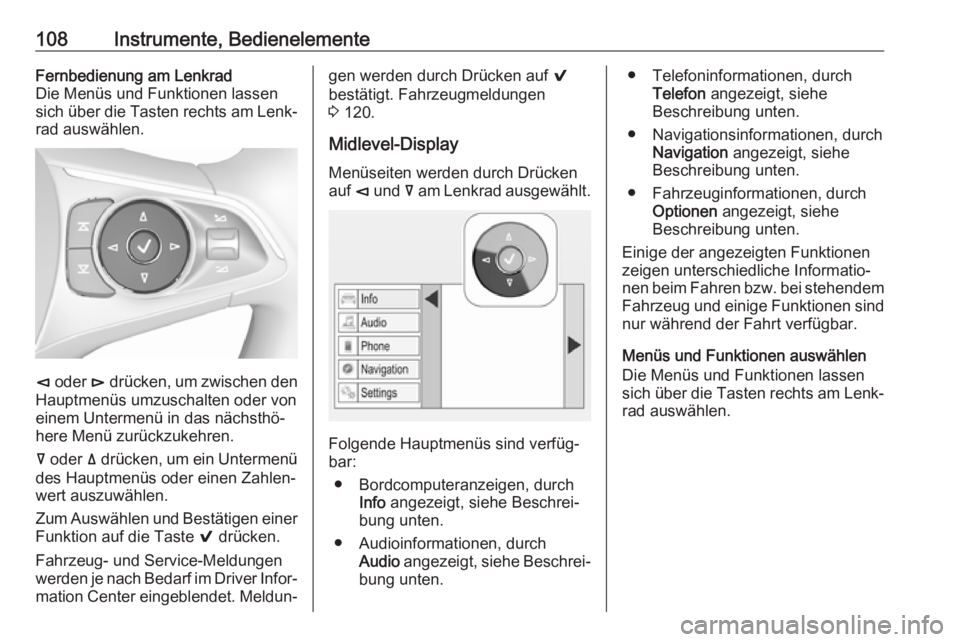

108Instrumente, BedienelementeFernbedienung am Lenkrad
Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐ rad auswählen.
è oder é drücken, um zwischen den
Hauptmenüs umzuschalten oder von einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
å oder ä drücken, um ein Untermenü
des Hauptmenüs oder einen Zahlen‐
wert auszuwählen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste 9 drücken.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐
mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf 9
bestätigt. Fahrzeugmeldungen
3 120.
Midlevel-Display Menüseiten werden durch Drücken
auf è und å am Lenkrad ausgewählt.
Folgende Hauptmenüs sind verfüg‐
bar:
● Bordcomputeranzeigen, durch Info angezeigt, siehe Beschrei‐
bung unten.
● Audioinformationen, durch Audio angezeigt, siehe Beschrei‐
bung unten.
● Telefoninformationen, durch Telefon angezeigt, siehe
Beschreibung unten.
● Navigationsinformationen, durch Navigation angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch Optionen angezeigt, siehe
Beschreibung unten.
Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind nur während der Fahrt verfügbar.
Menüs und Funktionen auswählen Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
