OPEL INSIGNIA BREAK 2017.5 Betriebsanleitung (in German)

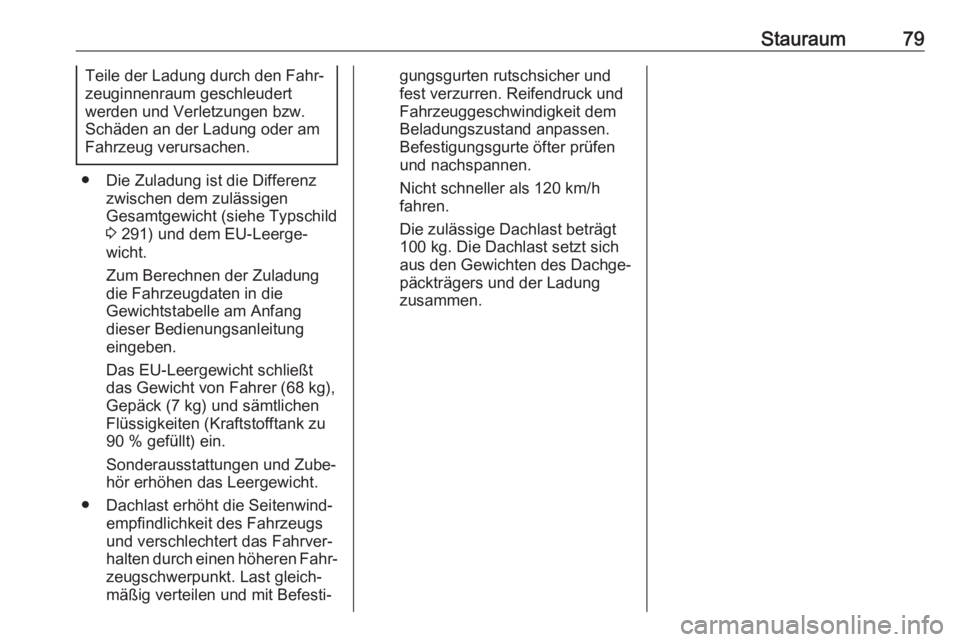

Stauraum79Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw. Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 291) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
100 kg. Die Dachlast setzt sich
aus den Gewichten des Dachge‐ päckträgers und der Ladung
zusammen.

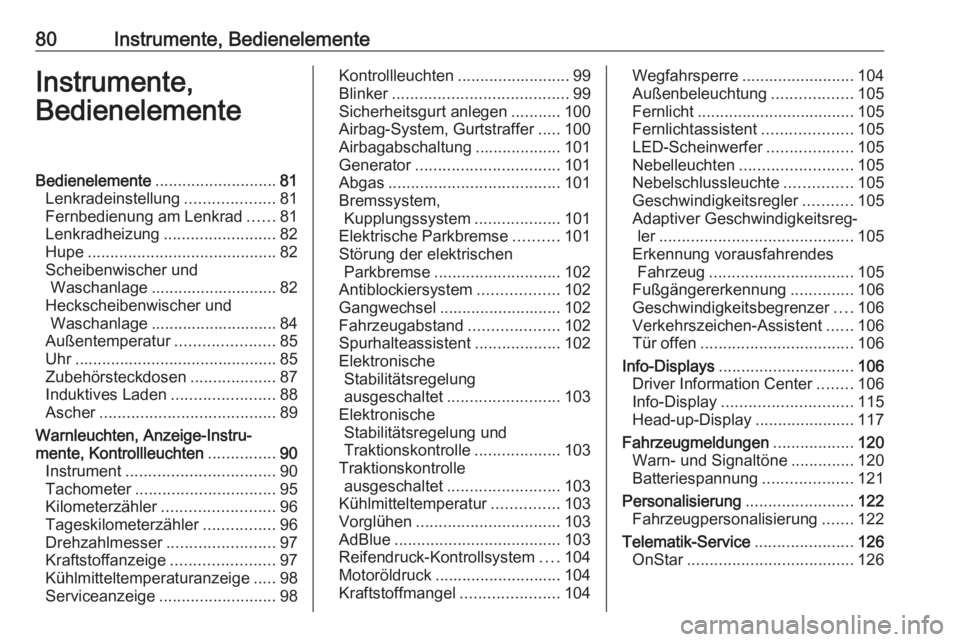

80Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 81
Lenkradeinstellung ....................81
Fernbedienung am Lenkrad ......81
Lenkradheizung .........................82
Hupe .......................................... 82
Scheibenwischer und Waschanlage ............................ 82
Heckscheibenwischer und Waschanlage ............................ 84
Außentemperatur ......................85
Uhr ............................................. 85
Zubehörsteckdosen ...................87
Induktives Laden .......................88
Ascher ....................................... 89
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............90
Instrument ................................. 90
Tachometer ............................... 95
Kilometerzähler ......................... 96
Tageskilometerzähler ................96
Drehzahlmesser ........................97
Kraftstoffanzeige .......................97
Kühlmitteltemperaturanzeige .....98
Serviceanzeige .......................... 98Kontrollleuchten.........................99
Blinker ....................................... 99
Sicherheitsgurt anlegen ...........100
Airbag-System, Gurtstraffer .....100
Airbagabschaltung ...................101
Generator ................................ 101
Abgas ...................................... 101
Bremssystem, Kupplungssystem ...................101
Elektrische Parkbremse ..........101
Störung der elektrischen Parkbremse ............................ 102
Antiblockiersystem ..................102
Gangwechsel ........................... 102
Fahrzeugabstand ....................102
Spurhalteassistent ...................102
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 103
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................103
Traktionskontrolle ausgeschaltet ......................... 103
Kühlmitteltemperatur ...............103
Vorglühen ................................ 103
AdBlue ..................................... 103
Reifendruck-Kontrollsystem ....104
Motoröldruck ............................ 104
Kraftstoffmangel ......................104Wegfahrsperre ......................... 104
Außenbeleuchtung ..................105
Fernlicht ................................... 105
Fernlichtassistent ....................105
LED-Scheinwerfer ...................105
Nebelleuchten ......................... 105
Nebelschlussleuchte ...............105
Geschwindigkeitsregler ...........105
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 105
Erkennung vorausfahrendes Fahrzeug ................................ 105
Fußgängererkennung ..............106
Geschwindigkeitsbegrenzer ....106
Verkehrszeichen-Assistent ......106
Tür offen .................................. 106
Info-Displays .............................. 106
Driver Information Center ........106
Info-Display ............................. 115
Head-up-Display ......................117
Fahrzeugmeldungen ..................120
Warn- und Signaltöne ..............120
Batteriespannung ....................121
Personalisierung ........................122
Fahrzeugpersonalisierung .......122
Telematik-Service ......................126
OnStar ..................................... 126

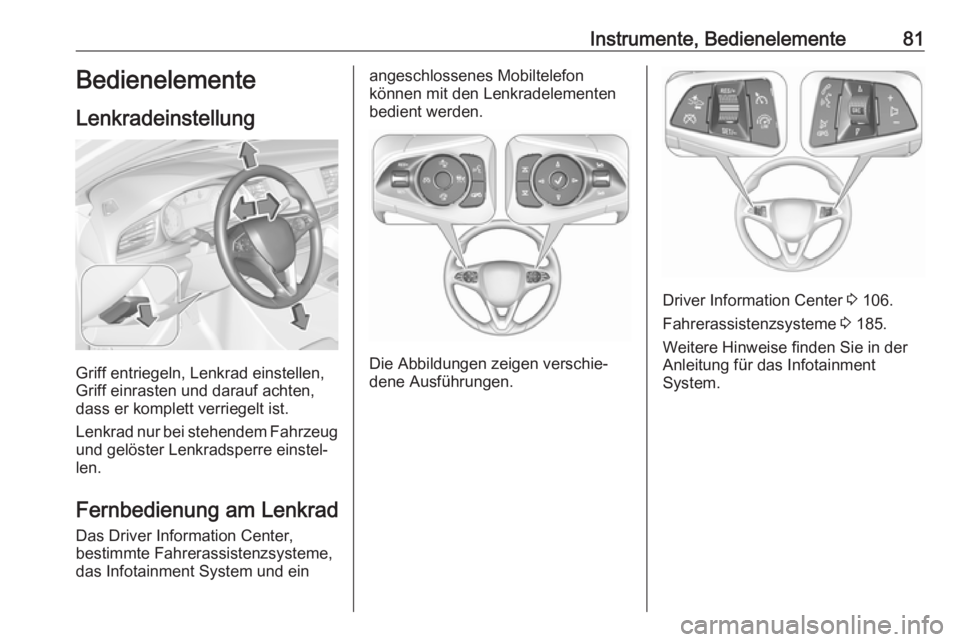

Instrumente, Bedienelemente81Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad Das Driver Information Center,
bestimmte Fahrerassistenzsysteme,
das Infotainment System und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Driver Information Center 3 106.
Fahrerassistenzsysteme 3 185.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.

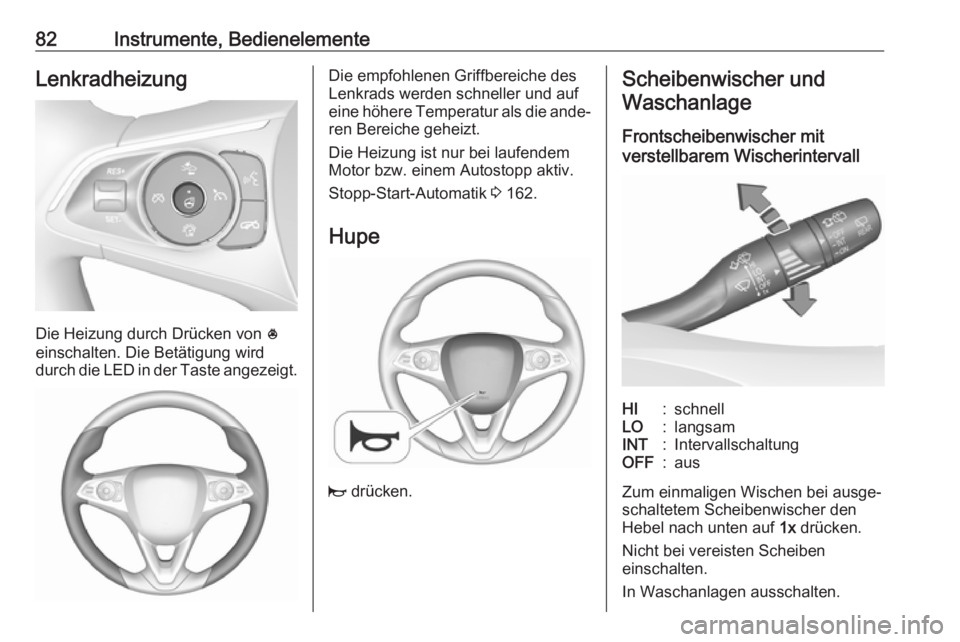

82Instrumente, BedienelementeLenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED in der Taste angezeigt.
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die ande‐ ren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 162.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
Frontscheibenwischer mit
verstellbarem WischerintervallHI:schnellLO:langsamINT:IntervallschaltungOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.

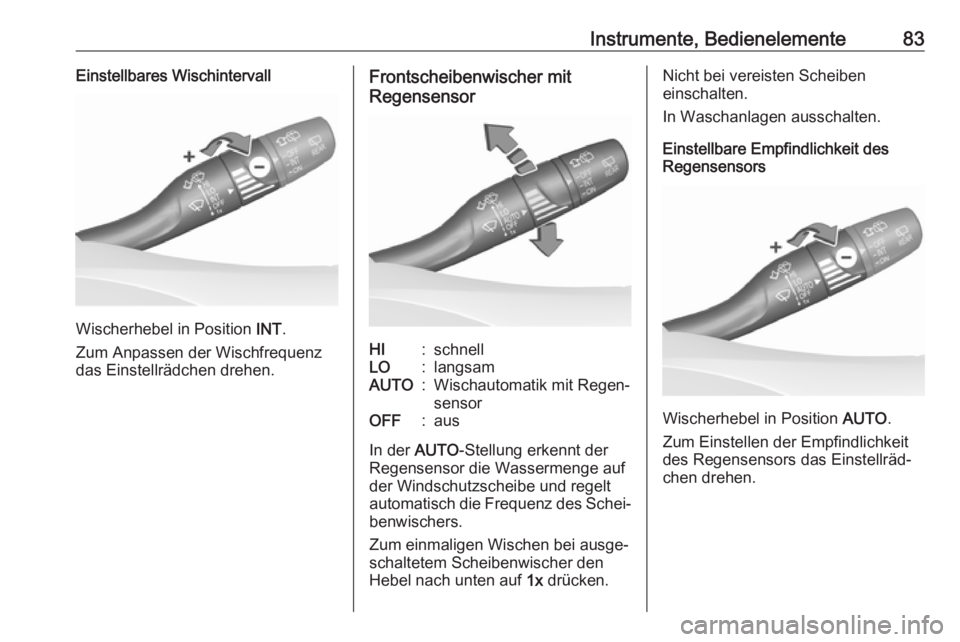

Instrumente, Bedienelemente83Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen der Wischfrequenz
das Einstellrädchen drehen.
Frontscheibenwischer mit
RegensensorHI:schnellLO:langsamAUTO:Wischautomatik mit Regen‐
sensorOFF:aus
In der AUTO-Stellung erkennt der
Regensensor die Wassermenge auf der Windschutzscheibe und regelt
automatisch die Frequenz des Schei‐ benwischers.
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbare Empfindlichkeit des
Regensensors
Wischerhebel in Position AUTO.
Zum Einstellen der Empfindlichkeit
des Regensensors das Einstellräd‐
chen drehen.

84Instrumente, Bedienelemente

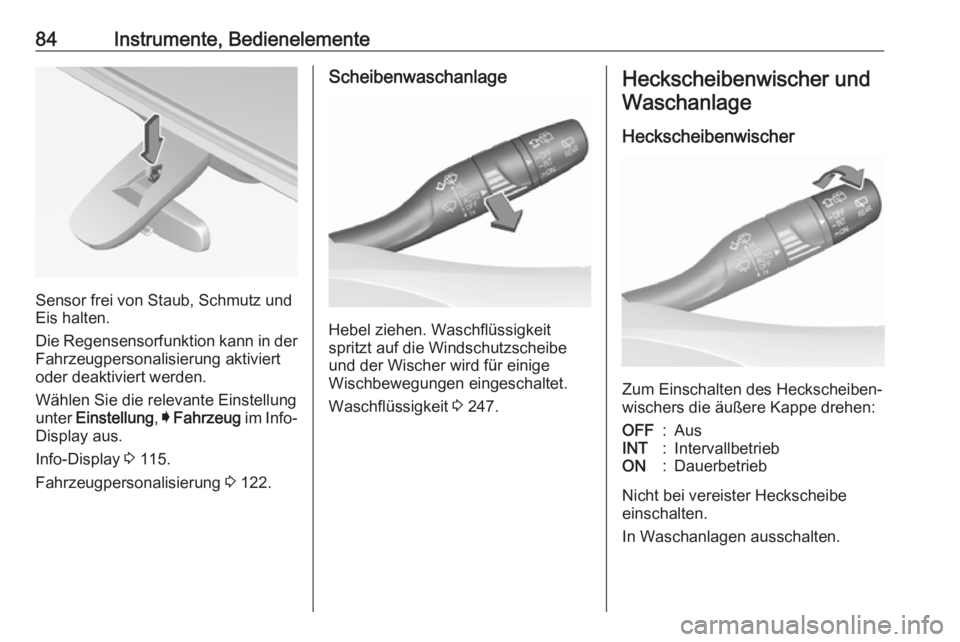

Sensor frei von Staub, Schmutz und
Eis halten.
Die Regensensorfunktion kann in der Fahrzeugpersonalisierung aktiviert
oder deaktiviert werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 115.
Fahrzeugpersonalisierung 3 122.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 247.
Heckscheibenwischer und
Waschanlage
Heckscheibenwischer
Zum Einschalten des Heckscheiben‐
wischers die äußere Kappe drehen:
OFF:AusINT:IntervallbetriebON:Dauerbetrieb
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.

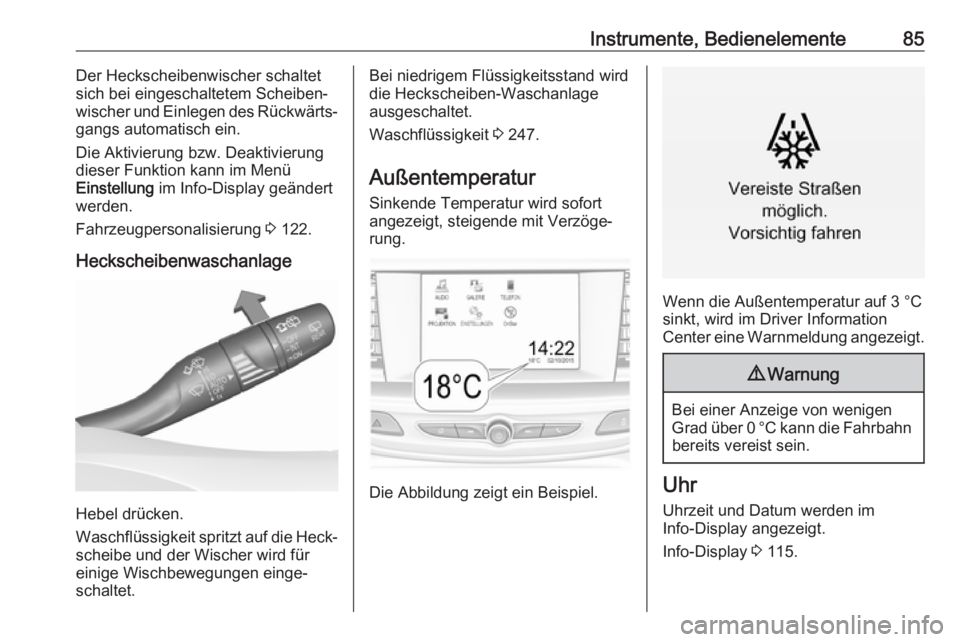

Instrumente, Bedienelemente85Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellung im Info-Display geändert
werden.
Fahrzeugpersonalisierung 3 122.
Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐ schaltet.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage
ausgeschaltet.
Waschflüssigkeit 3 247.
Außentemperatur
Sinkende Temperatur wird sofort
angezeigt, steigende mit Verzöge‐
rung.
Die Abbildung zeigt ein Beispiel.
Wenn die Außentemperatur auf 3 °C sinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info-Display angezeigt.
Info-Display 3 115.

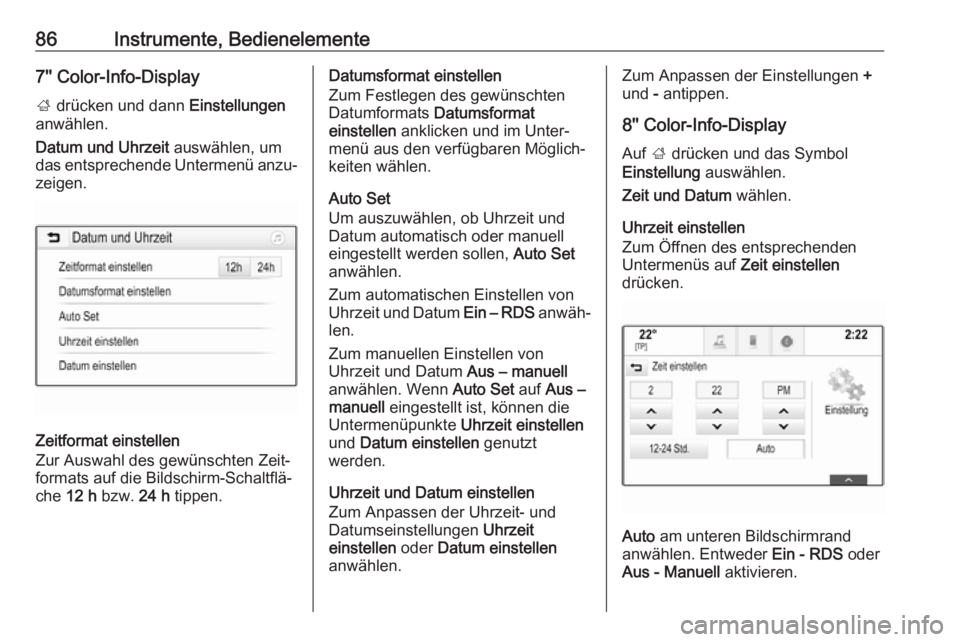

86Instrumente, Bedienelemente7'' Color-Info-Display; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐
zeigen.
Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Bildschirm-Schaltflä‐
che 12 h bzw. 24 h tippen.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und
Datum automatisch oder manuell
eingestellt werden sollen, Auto Set
anwählen.
Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.Zum Anpassen der Einstellungen +
und - antippen.
8'' Color-Info-Display Auf ; drücken und das Symbol
Einstellung auswählen.
Zeit und Datum wählen.
Uhrzeit einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Zeit einstellen
drücken.
Auto am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus - Manuell aktivieren.

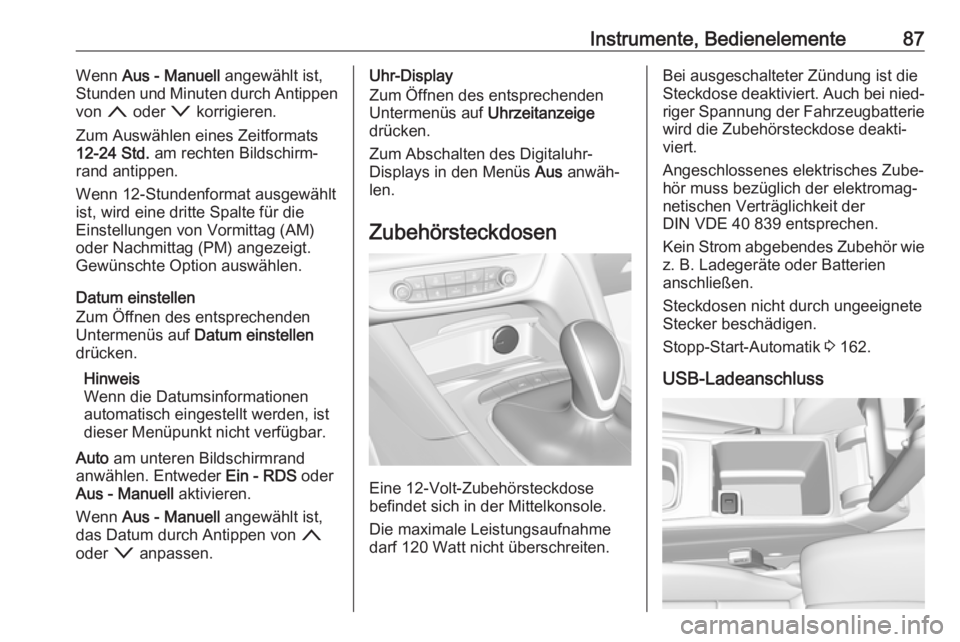

Instrumente, Bedienelemente87Wenn Aus - Manuell angewählt ist,
Stunden und Minuten durch Antippen
von n oder o korrigieren.
Zum Auswählen eines Zeitformats 12-24 Std. am rechten Bildschirm‐
rand antippen.
Wenn 12-Stundenformat ausgewählt
ist, wird eine dritte Spalte für die
Einstellungen von Vormittag (AM) oder Nachmittag (PM) angezeigt.
Gewünschte Option auswählen.
Datum einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Datum einstellen
drücken.
Hinweis
Wenn die Datumsinformationen
automatisch eingestellt werden, ist
dieser Menüpunkt nicht verfügbar.
Auto am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus - Manuell aktivieren.
Wenn Aus - Manuell angewählt ist,
das Datum durch Antippen von n
oder o anpassen.Uhr-Display
Zum Öffnen des entsprechenden
Untermenüs auf Uhrzeitanzeige
drücken.
Zum Abschalten des Digitaluhr-
Displays in den Menüs Aus anwäh‐
len.
Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der Mittelkonsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert. Auch bei nied‐ riger Spannung der Fahrzeugbatterie
wird die Zubehörsteckdose deakti‐
viert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien
anschließen.
Steckdosen nicht durch ungeeignete
Stecker beschädigen.
Stopp-Start-Automatik 3 162.
USB-Ladeanschluss

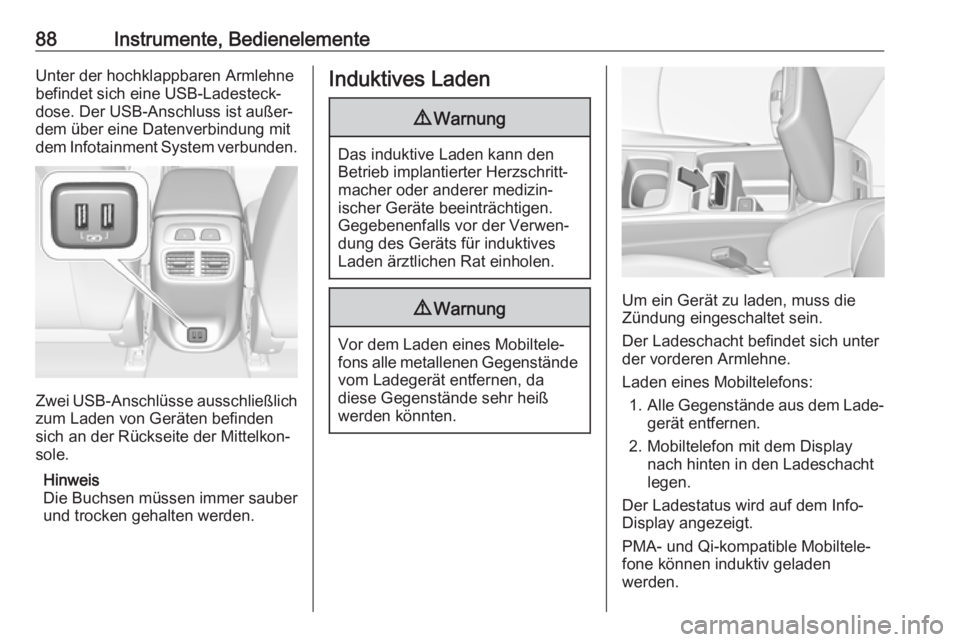

88Instrumente, BedienelementeUnter der hochklappbaren Armlehne
befindet sich eine USB-Ladesteck‐
dose. Der USB-Anschluss ist außer‐
dem über eine Datenverbindung mit
dem Infotainment System verbunden.
Zwei USB-Anschlüsse ausschließlich
zum Laden von Geräten befinden
sich an der Rückseite der Mittelkon‐
sole.
Hinweis
Die Buchsen müssen immer sauber und trocken gehalten werden.
Induktives Laden9 Warnung
Das induktive Laden kann den
Betrieb implantierter Herzschritt‐
macher oder anderer medizin‐
ischer Geräte beeinträchtigen.
Gegebenenfalls vor der Verwen‐
dung des Geräts für induktives
Laden ärztlichen Rat einholen.
9 Warnung
Vor dem Laden eines Mobiltele‐
fons alle metallenen Gegenstände vom Ladegerät entfernen, da
diese Gegenstände sehr heiß
werden könnten.
Um ein Gerät zu laden, muss die
Zündung eingeschaltet sein.
Der Ladeschacht befindet sich unter
der vorderen Armlehne.
Laden eines Mobiltelefons: 1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Mobiltelefon mit dem Display nach hinten in den Ladeschacht
legen.
Der Ladestatus wird auf dem Info-
Display angezeigt.
PMA- und Qi-kompatible Mobiltele‐
fone können induktiv geladen
werden.
