Sitze, Rückhaltesysteme59

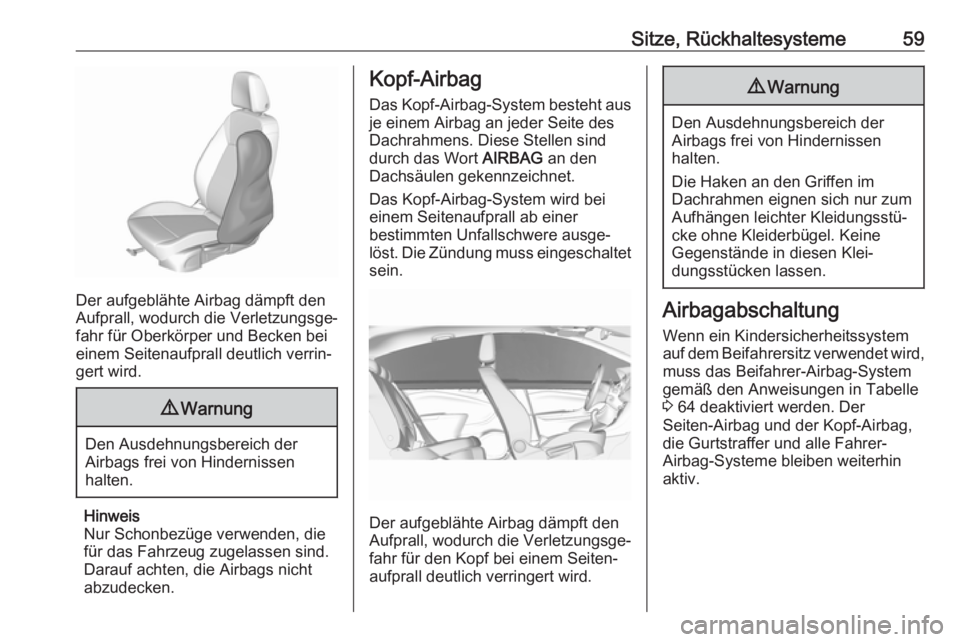

Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht
abzudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an den
Dachsäulen gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer
bestimmten Unfallschwere ausge‐
löst. Die Zündung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
9 Warnung
Den Ausdehnungsbereich der
Airbags frei von Hindernissen
halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine
Gegenstände in diesen Klei‐
dungsstücken lassen.
Airbagabschaltung
Wenn ein Kindersicherheitssystem
auf dem Beifahrersitz verwendet wird, muss das Beifahrer-Airbag-System
gemäß den Anweisungen in Tabelle
3 64 deaktiviert werden. Der
Seiten-Airbag und der Kopf-Airbag,
die Gurtstraffer und alle Fahrer-
Airbag-Systeme bleiben weiterhin
aktiv.
Page 62 of 321

60Sitze, Rückhaltesysteme

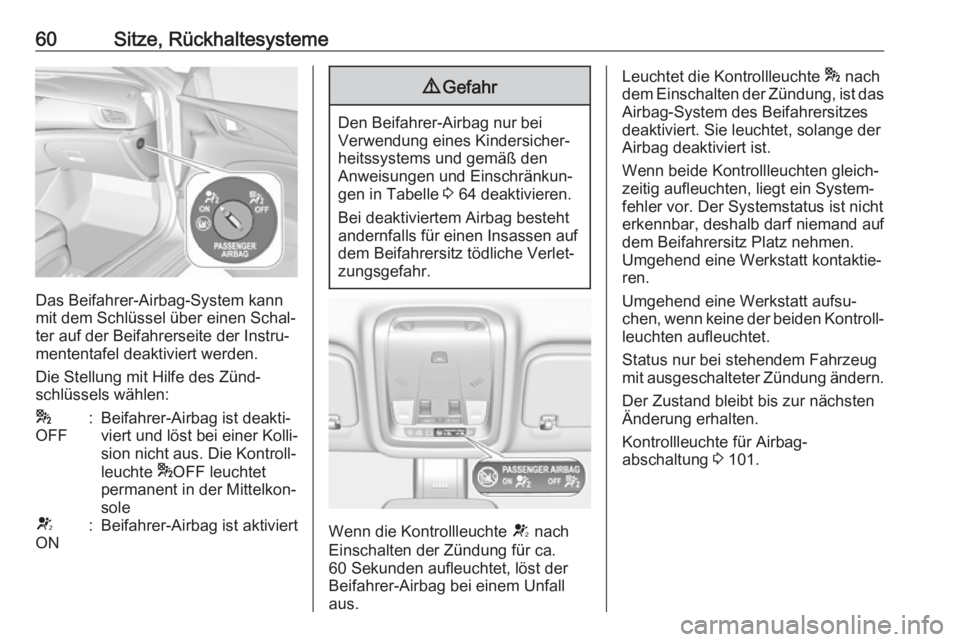

Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter auf der Beifahrerseite der Instru‐
mententafel deaktiviert werden.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:
*
OFF:Beifahrer-Airbag ist deakti‐
viert und löst bei einer Kolli‐
sion nicht aus. Die Kontroll‐
leuchte *OFF leuchtet
permanent in der Mittelkon‐
soleV
ON:Beifahrer-Airbag ist aktiviert9 Gefahr
Den Beifahrer-Airbag nur bei
Verwendung eines Kindersicher‐ heitssystems und gemäß den
Anweisungen und Einschränkun‐
gen in Tabelle 3 64 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für einen Insassen auf dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte V nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Leuchtet die Kontrollleuchte * nach
dem Einschalten der Zündung, ist das
Airbag-System des Beifahrersitzes
deaktiviert. Sie leuchtet, solange der
Airbag deaktiviert ist.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐ fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen.
Umgehend eine Werkstatt kontaktie‐
ren.
Umgehend eine Werkstatt aufsu‐
chen, wenn keine der beiden Kontroll‐ leuchten aufleuchtet.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 101.
Page 63 of 321

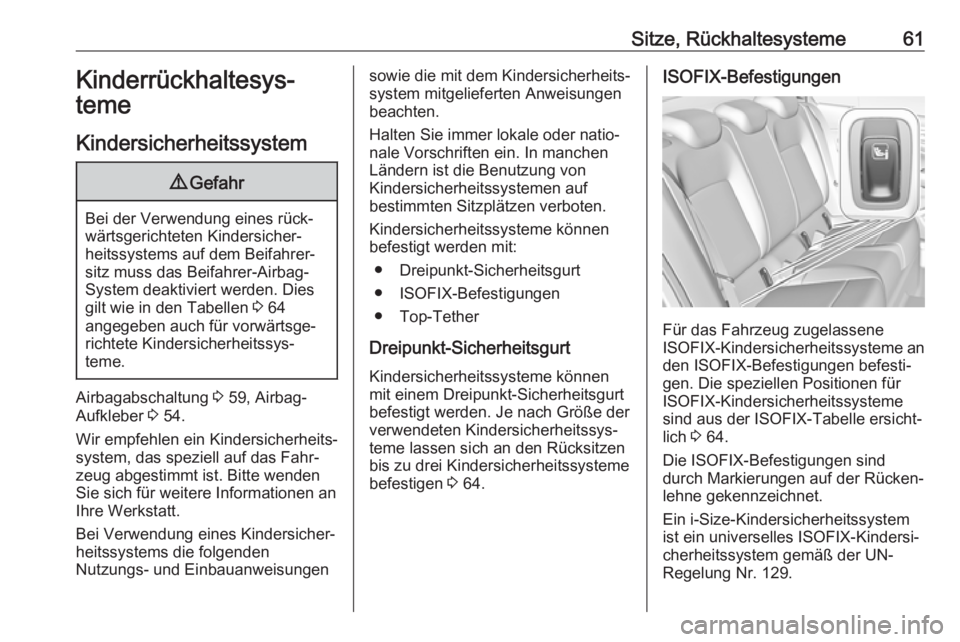

Sitze, Rückhaltesysteme61Kinderrückhaltesys‐
teme
Kindersicherheitssystem9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in den Tabellen 3 64
angegeben auch für vorwärtsge‐
richtete Kindersicherheitssys‐
teme.
Airbagabschaltung 3 59, Airbag-
Aufkleber 3 54.
Wir empfehlen ein Kindersicherheits‐ system, das speziell auf das Fahr‐
zeug abgestimmt ist. Bitte wenden
Sie sich für weitere Informationen an
Ihre Werkstatt.
Bei Verwendung eines Kindersicher‐ heitssystems die folgenden
Nutzungs- und Einbauanweisungen
sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von
Kindersicherheitssystemen auf
bestimmten Sitzplätzen verboten.
Kindersicherheitssysteme können
befestigt werden mit:
● Dreipunkt-Sicherheitsgurt
● ISOFIX-Befestigungen
● Top-Tether
Dreipunkt-Sicherheitsgurt
Kindersicherheitssysteme können
mit einem Dreipunkt-Sicherheitsgurt
befestigt werden. Je nach Größe der
verwendeten Kindersicherheitssys‐
teme lassen sich an den Rücksitzen
bis zu drei Kindersicherheitssysteme
befestigen 3 64.ISOFIX-Befestigungen
Für das Fahrzeug zugelassene
ISOFIX-Kindersicherheitssysteme an
den ISOFIX-Befestigungen befesti‐
gen. Die speziellen Positionen für
ISOFIX-Kindersicherheitssysteme
sind aus der ISOFIX-Tabelle ersicht‐
lich 3 64.
Die ISOFIX-Befestigungen sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Ein i-Size-Kindersicherheitssystem
ist ein universelles ISOFIX-Kindersi‐
cherheitssystem gemäß der UN-
Regelung Nr. 129.
Page 64 of 321

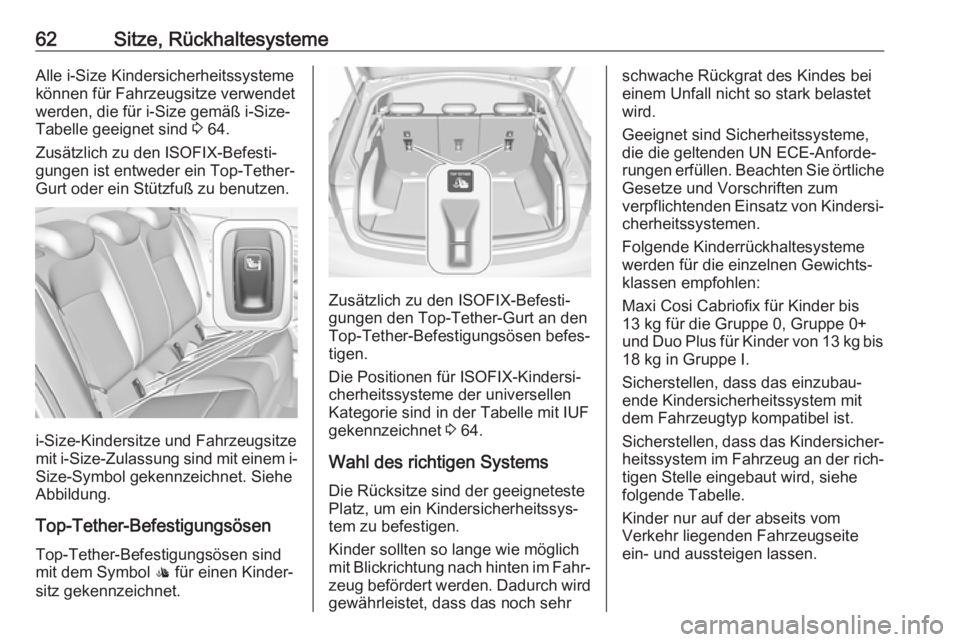

62Sitze, RückhaltesystemeAlle i-Size Kindersicherheitssysteme
können für Fahrzeugsitze verwendet
werden, die für i-Size gemäß i-Size-
Tabelle geeignet sind 3 64.
Zusätzlich zu den ISOFIX-Befesti‐
gungen ist entweder ein Top-Tether-
Gurt oder ein Stützfuß zu benutzen.
i-Size-Kindersitze und Fahrzeugsitze
mit i-Size-Zulassung sind mit einem i- Size-Symbol gekennzeichnet. Siehe
Abbildung.
Top-Tether-Befestigungsösen Top-Tether-Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Zusätzlich zu den ISOFIX-Befesti‐
gungen den Top-Tether-Gurt an den
Top-Tether-Befestigungsösen befes‐
tigen.
Die Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet 3 64.
Wahl des richtigen Systems
Die Rücksitze sind der geeigneteste Platz, um ein Kindersicherheitssys‐
tem zu befestigen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐
zeug befördert werden. Dadurch wird gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum
verpflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
Maxi Cosi Cabriofix für Kinder bis 13 kg für die Gruppe 0, Gruppe 0+
und Duo Plus für Kinder von 13 kg bis 18 kg in Gruppe I.
Sicherstellen, dass das einzubau‐ ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.
Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Page 65 of 321

Sitze, Rückhaltesysteme63Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 66 of 321

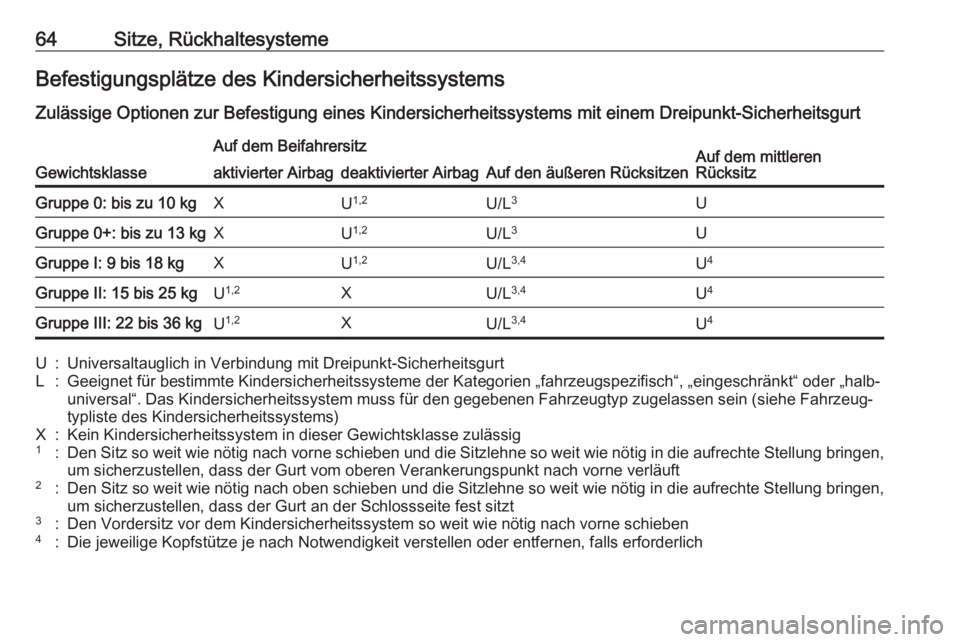

64Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU 1,2U/L 3UGruppe 0+: bis zu 13 kgXU1,2U/L 3UGruppe I: 9 bis 18 kgXU1,2U/L 3,4U4Gruppe II: 15 bis 25 kgU1,2XU/L 3,4U4Gruppe III: 22 bis 36 kgU1,2XU/L 3,4U4U:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtL:Geeignet für bestimmte Kindersicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein (siehe Fahrzeug‐typliste des Kindersicherheitssystems)X:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Den Sitz so weit wie nötig nach vorne schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Den Sitz so weit wie nötig nach oben schieben und die Sitzlehne so weit wie nötig in die aufrechte Stellung bringen,
um sicherzustellen, dass der Gurt an der Schlossseite fest sitzt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
Page 67 of 321

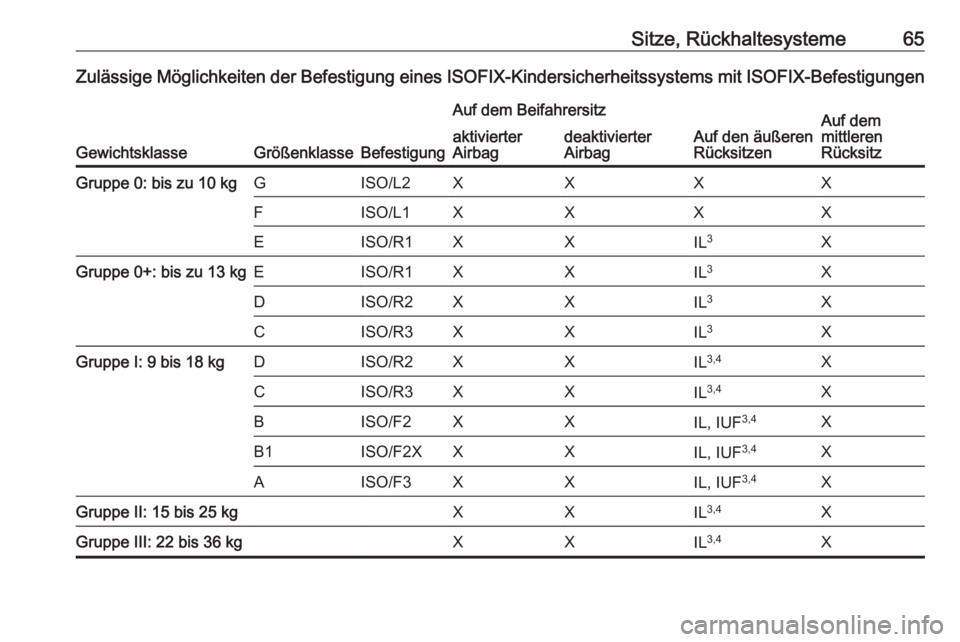

Sitze, Rückhaltesysteme65Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems mit ISOFIX-Befestigungen
GewichtsklasseGrößenklasseBefestigung
Auf dem Beifahrersitz
Auf den äußeren
RücksitzenAuf dem
mittleren
Rücksitzaktivierter
Airbagdeaktivierter
AirbagGruppe 0: bis zu 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGruppe 0+: bis zu 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGruppe I: 9 bis 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGruppe II: 15 bis 25 kgXXIL3,4XGruppe III: 22 bis 36 kgXXIL3,4X
Page 68 of 321

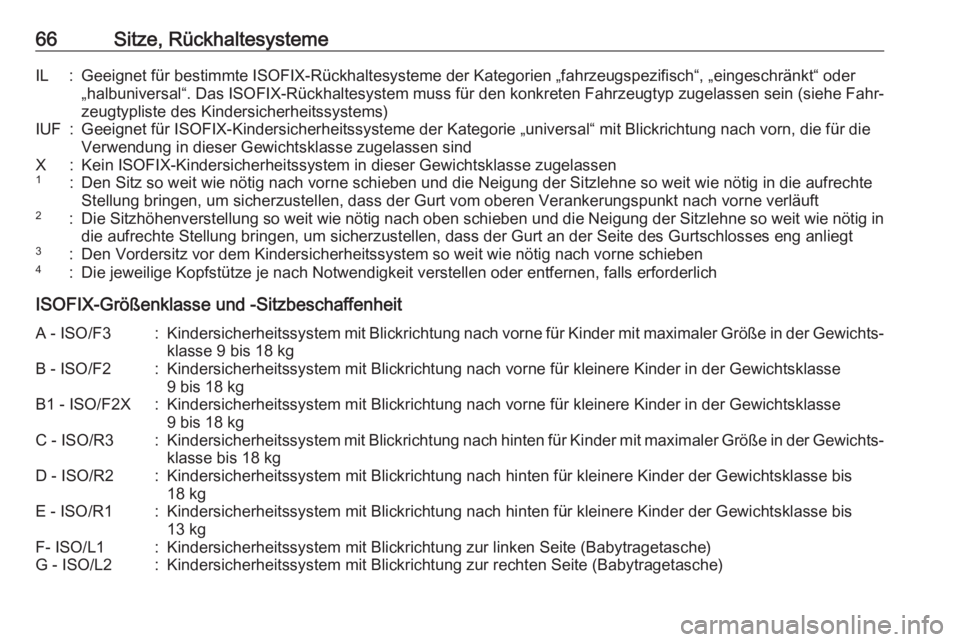

66Sitze, RückhaltesystemeIL:Geeignet für bestimmte ISOFIX-Rückhaltesysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Rückhaltesystem muss für den konkreten Fahrzeugtyp zugelassen sein (siehe Fahr‐ zeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen1:Den Sitz so weit wie nötig nach vorne schieben und die Neigung der Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt vom oberen Verankerungspunkt nach vorne verläuft2:Die Sitzhöhenverstellung so weit wie nötig nach oben schieben und die Neigung der Sitzlehne so weit wie nötig in die aufrechte Stellung bringen, um sicherzustellen, dass der Gurt an der Seite des Gurtschlosses eng anliegt3:Den Vordersitz vor dem Kindersicherheitssystem so weit wie nötig nach vorne schieben4:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kgF- ISO/L1:Kindersicherheitssystem mit Blickrichtung zur linken Seite (Babytragetasche)G - ISO/L2:Kindersicherheitssystem mit Blickrichtung zur rechten Seite (Babytragetasche)
Page 69 of 321

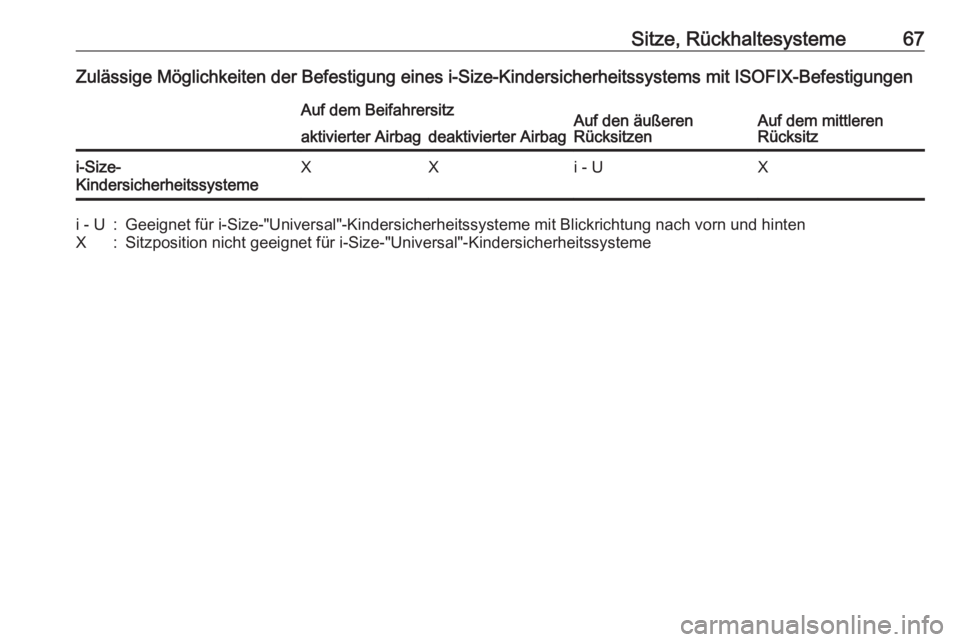

Sitze, Rückhaltesysteme67Zulässige Möglichkeiten der Befestigung eines i-Size-Kindersicherheitssystems mit ISOFIX-BefestigungenAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-Size-
KindersicherheitssystemeXXi - UXi - U:Geeignet für i-Size-"Universal"-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-Size-"Universal"-Kindersicherheitssysteme
Page 70 of 321

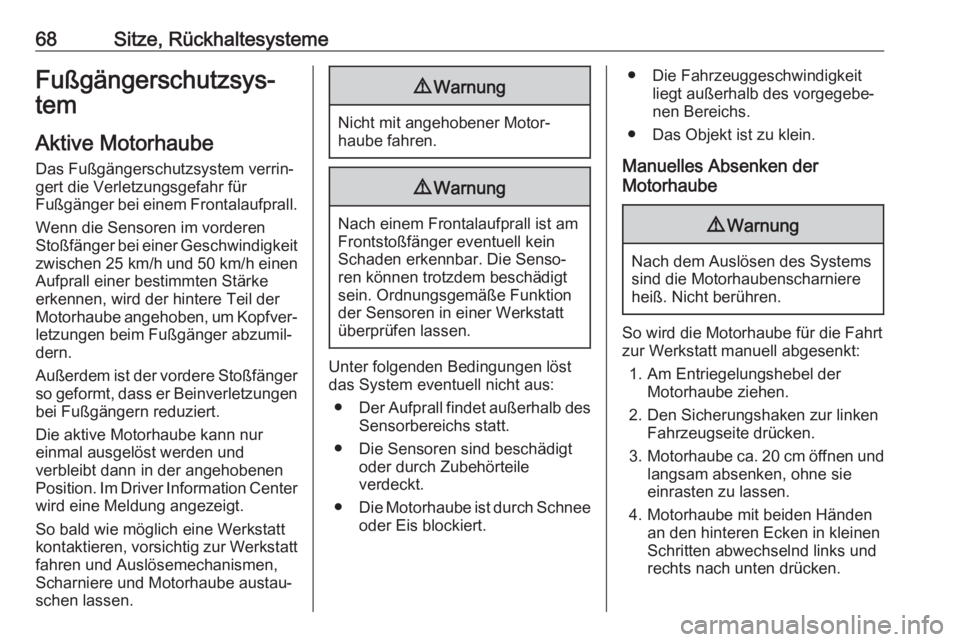

68Sitze, RückhaltesystemeFußgängerschutzsys‐
