OPEL INSIGNIA BREAK 2017.5 Manual de Instrucciones (in Spanish)

Conducción y manejo169●Cierre las ventanillas y el techo
solar.
● Saque la llave de contacto del interruptor de encendido o
apague el contacto en vehícu‐
los con botón de encendido.
Gire el volante hasta que
perciba que se ha bloqueado.
En vehículos con cambio auto‐
mático, la llave sólo puede
sacarse cuando la palanca
selectora está en la posición P.
● Bloquee el vehículo con el botón
e del mando a distancia.
Conecte el sistema de alarma
antirrobo 3 29.
● Los ventiladores de refrigeración
del motor pueden seguir funcio‐
nando después de desconectar
el motor 3 247.
Atención
Después de circular a un régimen
elevado o alta carga, se debe
dejar funcionar el motor breve‐
mente con baja carga o al ralentí
durante unos 30 segundos antes de pararlo a fin de proteger el
turbocompresor.
Nota
En caso de accidente con desplie‐ gue de los airbags, el motor se
apaga automáticamente si el
vehículo se detiene dentro de un
tiempo determinado.
Sistema de escape del
motor9 Peligro
Los gases de escape contienen
monóxido de carbono, un gas
incoloro e inodoro, pero tóxico. Su inhalación podría resultar fatal.
Si entran gases de escape en el
interior del vehículo, abra las
ventanillas. Haga subsanar la
causa de la avería en un taller.
No circule con el compartimiento
de carga abierto, ya que podrían
entrar gases de escape en el
vehículo.

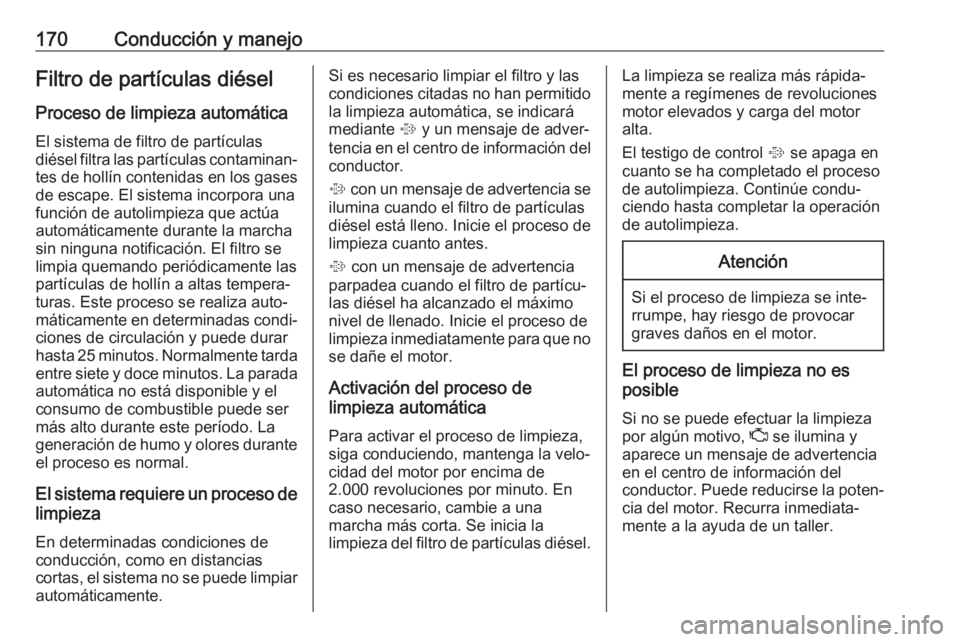

170Conducción y manejoFiltro de partículas diésel
Proceso de limpieza automática El sistema de filtro de partículas
diésel filtra las partículas contaminan‐
tes de hollín contenidas en los gases de escape. El sistema incorpora una
función de autolimpieza que actúa
automáticamente durante la marcha
sin ninguna notificación. El filtro se
limpia quemando periódicamente las
partículas de hollín a altas tempera‐
turas. Este proceso se realiza auto‐
máticamente en determinadas condi‐
ciones de circulación y puede durar
hasta 25 minutos. Normalmente tarda
entre siete y doce minutos. La parada automática no está disponible y el
consumo de combustible puede ser
más alto durante este período. La
generación de humo y olores durante
el proceso es normal.
El sistema requiere un proceso delimpieza
En determinadas condiciones de
conducción, como en distancias
cortas, el sistema no se puede limpiar automáticamente.Si es necesario limpiar el filtro y las
condiciones citadas no han permitido
la limpieza automática, se indicará
mediante % y un mensaje de adver‐
tencia en el centro de información del
conductor.
% con un mensaje de advertencia se
ilumina cuando el filtro de partículas
diésel está lleno. Inicie el proceso de
limpieza cuanto antes.
% con un mensaje de advertencia
parpadea cuando el filtro de partícu‐
las diésel ha alcanzado el máximo
nivel de llenado. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Activación del proceso de
limpieza automática
Para activar el proceso de limpieza,
siga conduciendo, mantenga la velo‐
cidad del motor por encima de
2.000 revoluciones por minuto. En
caso necesario, cambie a una
marcha más corta. Se inicia la
limpieza del filtro de partículas diésel.La limpieza se realiza más rápida‐
mente a regímenes de revoluciones
motor elevados y carga del motor
alta.
El testigo de control % se apaga en
cuanto se ha completado el proceso
de autolimpieza. Continúe condu‐
ciendo hasta completar la operación
de autolimpieza.Atención
Si el proceso de limpieza se inte‐
rrumpe, hay riesgo de provocar
graves daños en el motor.
El proceso de limpieza no es
posible
Si no se puede efectuar la limpieza
por algún motivo, Z se ilumina y
aparece un mensaje de advertencia
en el centro de información del
conductor. Puede reducirse la poten‐
cia del motor. Recurra inmediata‐
mente a la ayuda de un taller.

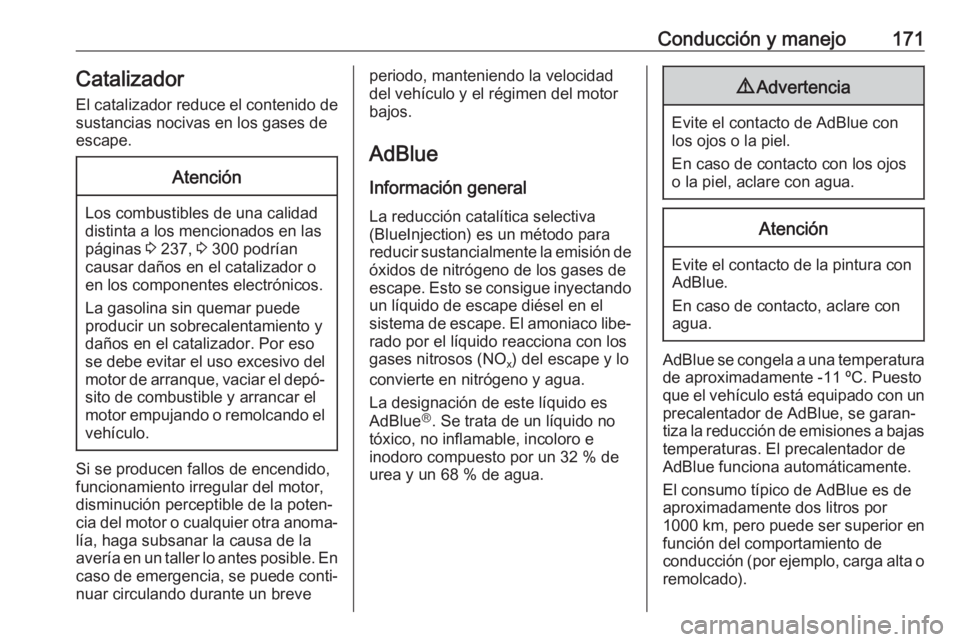

Conducción y manejo171Catalizador
El catalizador reduce el contenido de sustancias nocivas en los gases de
escape.Atención
Los combustibles de una calidad
distinta a los mencionados en las
páginas 3 237, 3 300 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el depó‐sito de combustible y arrancar elmotor empujando o remolcando el
vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la
avería en un taller lo antes posible. En caso de emergencia, se puede conti‐
nuar circulando durante un breve
periodo, manteniendo la velocidad
del vehículo y el régimen del motor
bajos.
AdBlue
Información general
La reducción catalítica selectiva
(BlueInjection) es un método para
reducir sustancialmente la emisión de óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando
un líquido de escape diésel en el
sistema de escape. El amoniaco libe‐
rado por el líquido reacciona con los
gases nitrosos (NO x) del escape y lo
convierte en nitrógeno y agua.
La designación de este líquido es
AdBlue Ⓡ
. Se trata de un líquido no
tóxico, no inflamable, incoloro e
inodoro compuesto por un 32 % de
urea y un 68 % de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
Atención
Evite el contacto de la pintura con AdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
El consumo típico de AdBlue es de
aproximadamente dos litros por
1000 km , pero puede ser superior en
función del comportamiento de conducción (por ejemplo, carga alta o
remolcado).

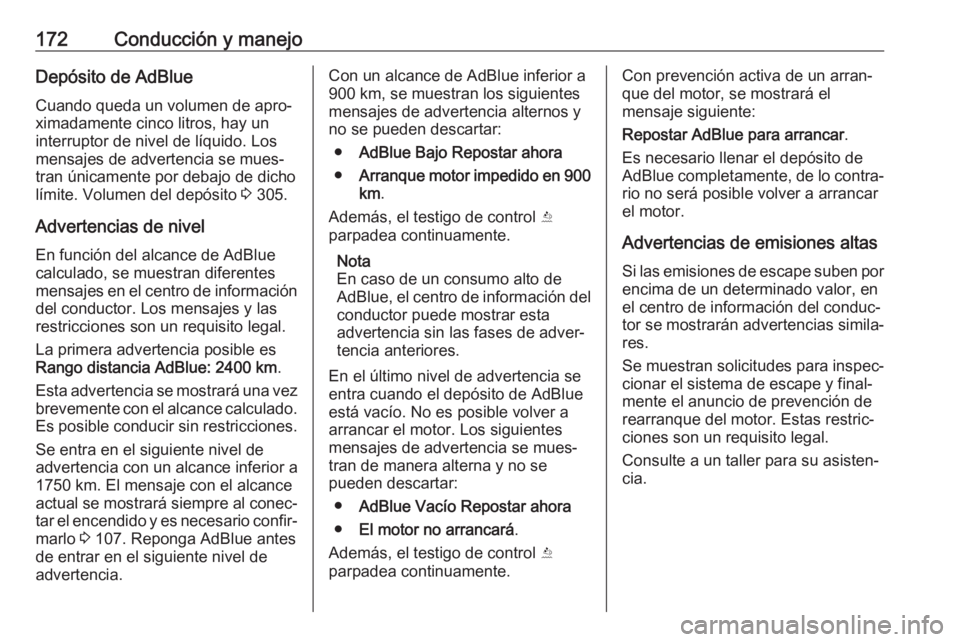

172Conducción y manejoDepósito de AdBlueCuando queda un volumen de apro‐
ximadamente cinco litros, hay un
interruptor de nivel de líquido. Los
mensajes de advertencia se mues‐
tran únicamente por debajo de dicho
límite. Volumen del depósito 3 305.
Advertencias de nivel
En función del alcance de AdBlue
calculado, se muestran diferentes
mensajes en el centro de información
del conductor. Los mensajes y las
restricciones son un requisito legal.
La primera advertencia posible es
Rango distancia AdBlue: 2400 km .
Esta advertencia se mostrará una vez
brevemente con el alcance calculado. Es posible conducir sin restricciones.
Se entra en el siguiente nivel de advertencia con un alcance inferior a
1750 km. El mensaje con el alcance
actual se mostrará siempre al conec‐
tar el encendido y es necesario confir‐ marlo 3 107. Reponga AdBlue antes
de entrar en el siguiente nivel de
advertencia.Con un alcance de AdBlue inferior a 900 km, se muestran los siguientes
mensajes de advertencia alternos y
no se pueden descartar:
● AdBlue Bajo Repostar ahora
● Arranque motor impedido en 900
km .
Además, el testigo de control Y
parpadea continuamente.
Nota
En caso de un consumo alto de
AdBlue, el centro de información del
conductor puede mostrar esta
advertencia sin las fases de adver‐ tencia anteriores.
En el último nivel de advertencia se
entra cuando el depósito de AdBlue
está vacío. No es posible volver a
arrancar el motor. Los siguientes
mensajes de advertencia se mues‐
tran de manera alterna y no se
pueden descartar:
● AdBlue Vacío Repostar ahora
● El motor no arrancará .
Además, el testigo de control Y
parpadea continuamente.Con prevención activa de un arran‐
que del motor, se mostrará el
mensaje siguiente:
Repostar AdBlue para arrancar .
Es necesario llenar el depósito de AdBlue completamente, de lo contra‐ rio no será posible volver a arrancar
el motor.
Advertencias de emisiones altas Si las emisiones de escape suben por
encima de un determinado valor, en
el centro de información del conduc‐
tor se mostrarán advertencias simila‐ res.
Se muestran solicitudes para inspec‐
cionar el sistema de escape y final‐
mente el anuncio de prevención de
rearranque del motor. Estas restric‐
ciones son un requisito legal.
Consulte a un taller para su asisten‐
cia.

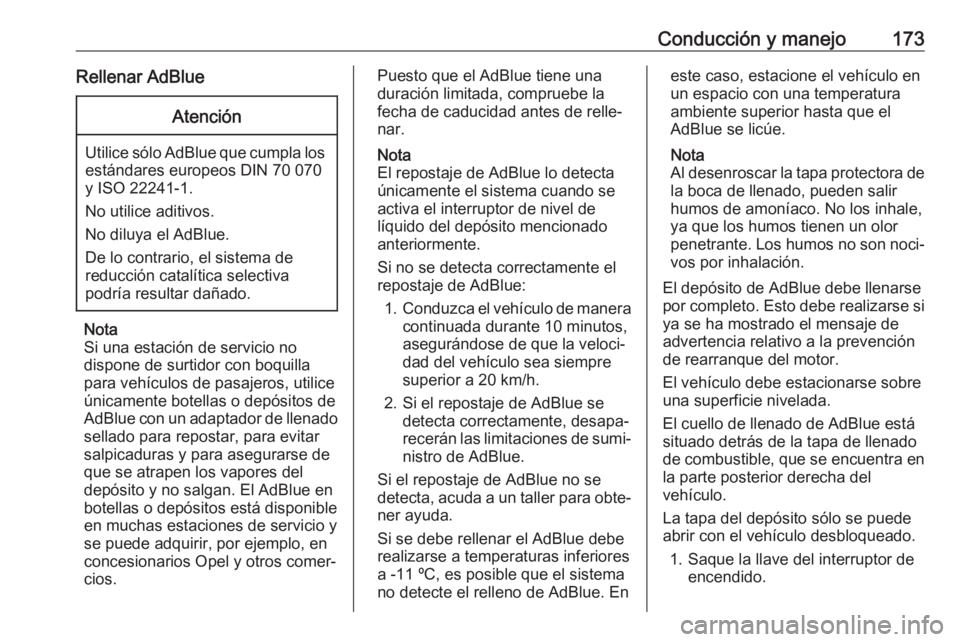

Conducción y manejo173Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla losestándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de
reducción catalítica selectiva
podría resultar dañado.
Nota
Si una estación de servicio no
dispone de surtidor con boquilla
para vehículos de pasajeros, utilice
únicamente botellas o depósitos de
AdBlue con un adaptador de llenado sellado para repostar, para evitarsalpicaduras y para asegurarse de
que se atrapen los vapores del
depósito y no salgan. El AdBlue en
botellas o depósitos está disponible
en muchas estaciones de servicio y
se puede adquirir, por ejemplo, en
concesionarios Opel y otros comer‐
cios.
Puesto que el AdBlue tiene una
duración limitada, compruebe la fecha de caducidad antes de relle‐
nar.
Nota
El repostaje de AdBlue lo detecta
únicamente el sistema cuando se
activa el interruptor de nivel de
líquido del depósito mencionado
anteriormente.
Si no se detecta correctamente el
repostaje de AdBlue:
1. Conduzca el vehículo de manera
continuada durante 10 minutos,
asegurándose de que la veloci‐
dad del vehículo sea siempre
superior a 20 km/h.
2. Si el repostaje de AdBlue se detecta correctamente, desapa‐
recerán las limitaciones de sumi‐ nistro de AdBlue.
Si el repostaje de AdBlue no se
detecta, acuda a un taller para obte‐
ner ayuda.
Si se debe rellenar el AdBlue debe
realizarse a temperaturas inferiores
a -11 ºC, es posible que el sistema
no detecte el relleno de AdBlue. Eneste caso, estacione el vehículo en
un espacio con una temperatura
ambiente superior hasta que el
AdBlue se licúe.
Nota
Al desenroscar la tapa protectora de la boca de llenado, pueden salir
humos de amoníaco. No los inhale,
ya que los humos tienen un olor penetrante. Los humos no son noci‐ vos por inhalación.
El depósito de AdBlue debe llenarse
por completo. Esto debe realizarse si ya se ha mostrado el mensaje de
advertencia relativo a la prevención
de rearranque del motor.
El vehículo debe estacionarse sobre
una superficie nivelada.
El cuello de llenado de AdBlue está
situado detrás de la tapa de llenado de combustible, que se encuentra en la parte posterior derecha del
vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave del interruptor de encendido.

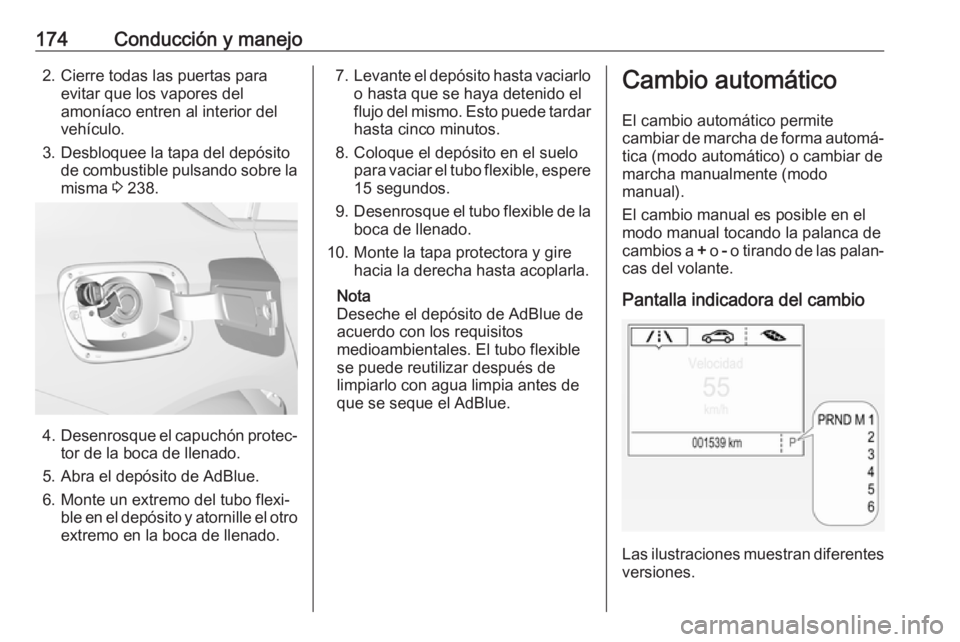

174Conducción y manejo2. Cierre todas las puertas paraevitar que los vapores del
amoníaco entren al interior del
vehículo.
3. Desbloquee la tapa del depósito de combustible pulsando sobre la
misma 3 238.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta vaciarlo
o hasta que se haya detenido el
flujo del mismo. Esto puede tardar
hasta cinco minutos.
8. Coloque el depósito en el suelo para vaciar el tubo flexible, espere15 segundos.
9. Desenrosque el tubo flexible de la
boca de llenado.
10. Monte la tapa protectora y gire hacia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue de
acuerdo con los requisitos
medioambientales. El tubo flexible se puede reutilizar después de
limpiarlo con agua limpia antes de
que se seque el AdBlue.Cambio automático
El cambio automático permite
cambiar de marcha de forma automá‐ tica (modo automático) o cambiar de
marcha manualmente (modo
manual).
El cambio manual es posible en el
modo manual tocando la palanca de
cambios a + o - o tirando de las palan‐
cas del volante.
Pantalla indicadora del cambio
Las ilustraciones muestran diferentes
versiones.

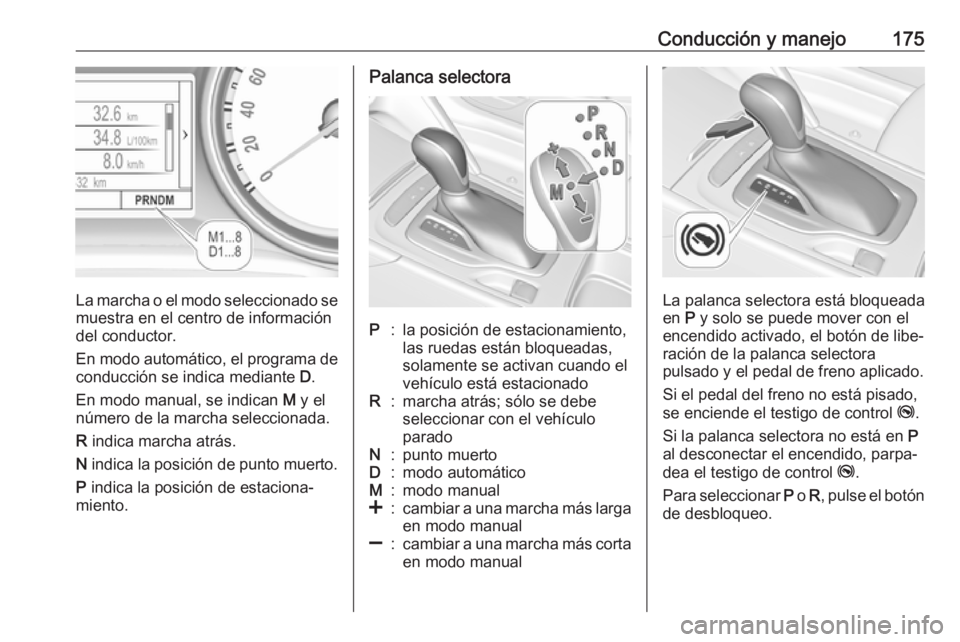

Conducción y manejo175
La marcha o el modo seleccionado se
muestra en el centro de información del conductor.
En modo automático, el programa de conducción se indica mediante D.
En modo manual, se indican M y el
número de la marcha seleccionada.
R indica marcha atrás.
N indica la posición de punto muerto.
P indica la posición de estaciona‐
miento.
Palanca selectoraP:la posición de estacionamiento,
las ruedas están bloqueadas,
solamente se activan cuando el
vehículo está estacionadoR:marcha atrás; sólo se debe
seleccionar con el vehículo
paradoN:punto muertoD:modo automáticoM:modo manual<:cambiar a una marcha más larga en modo manual]:cambiar a una marcha más corta
en modo manual
La palanca selectora está bloqueada
en P y solo se puede mover con el
encendido activado, el botón de libe‐
ración de la palanca selectora
pulsado y el pedal de freno aplicado.
Si el pedal del freno no está pisado,
se enciende el testigo de control j.
Si la palanca selectora no está en P
al desconectar el encendido, parpa‐
dea el testigo de control j.
Para seleccionar P o R, pulse el botón
de desbloqueo.

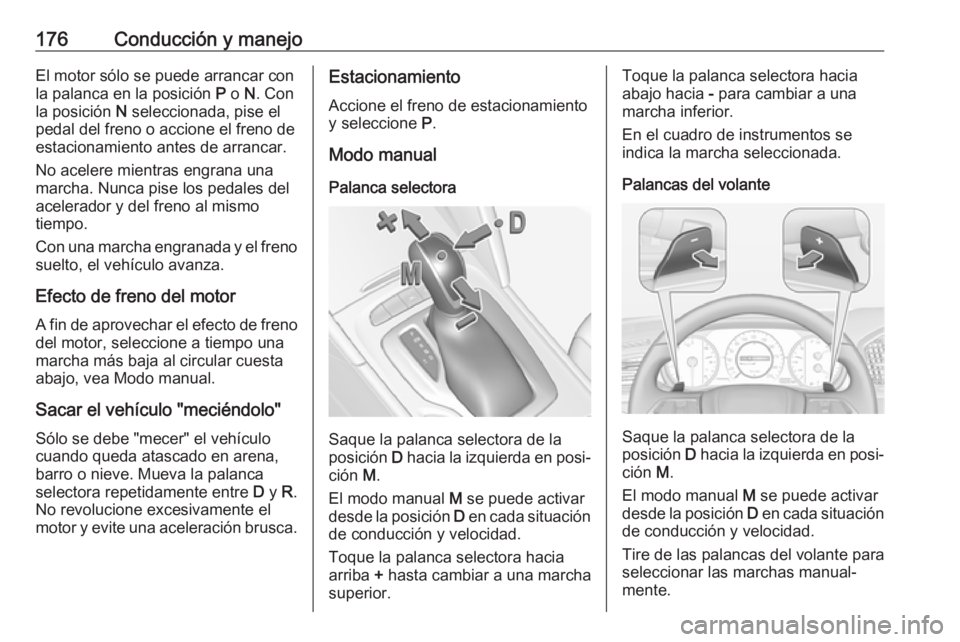

176Conducción y manejoEl motor sólo se puede arrancar con
la palanca en la posición P o N. Con
la posición N seleccionada, pise el
pedal del freno o accione el freno de
estacionamiento antes de arrancar.
No acelere mientras engrana una
marcha. Nunca pise los pedales del
acelerador y del freno al mismo
tiempo.
Con una marcha engranada y el freno suelto, el vehículo avanza.
Efecto de freno del motor A fin de aprovechar el efecto de freno
del motor, seleccione a tiempo una
marcha más baja al circular cuesta
abajo, vea Modo manual.
Sacar el vehículo "meciéndolo"Sólo se debe "mecer" el vehículo
cuando queda atascado en arena,
barro o nieve. Mueva la palanca
selectora repetidamente entre D y R.
No revolucione excesivamente el
motor y evite una aceleración brusca.Estacionamiento
Accione el freno de estacionamiento
y seleccione P.
Modo manual
Palanca selectora
Saque la palanca selectora de la
posición D hacia la izquierda en posi‐
ción M.
El modo manual M se puede activar
desde la posición D en cada situación
de conducción y velocidad.
Toque la palanca selectora hacia
arriba + hasta cambiar a una marcha
superior.
Toque la palanca selectora hacia
abajo hacia - para cambiar a una
marcha inferior.
En el cuadro de instrumentos se
indica la marcha seleccionada.
Palancas del volante
Saque la palanca selectora de la
posición D hacia la izquierda en posi‐
ción M.
El modo manual M se puede activar
desde la posición D en cada situación
de conducción y velocidad.
Tire de las palancas del volante para
seleccionar las marchas manual‐
mente.

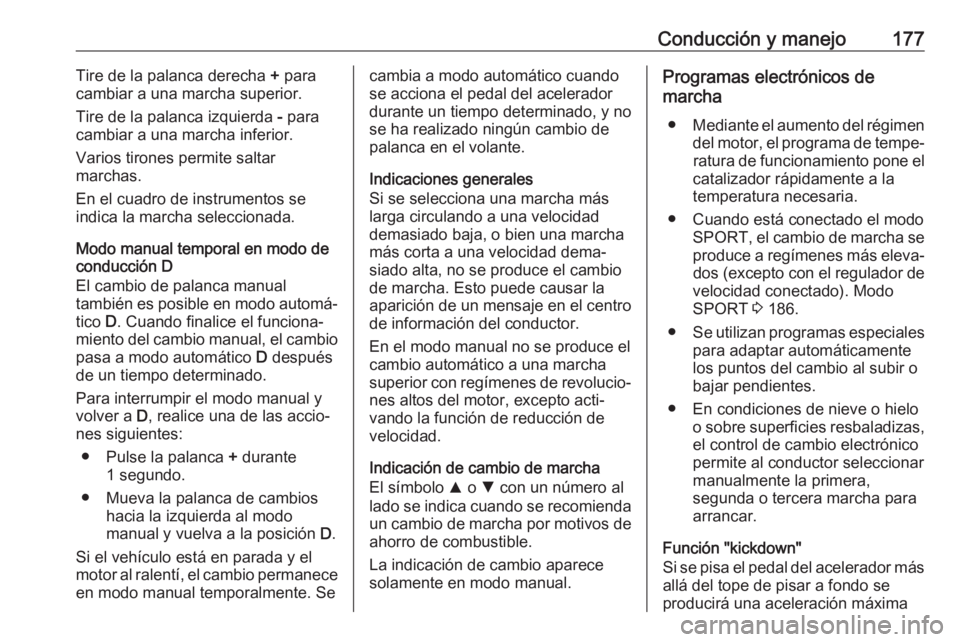

Conducción y manejo177Tire de la palanca derecha + para
cambiar a una marcha superior.
Tire de la palanca izquierda - para
cambiar a una marcha inferior.
Varios tirones permite saltar
marchas.
En el cuadro de instrumentos se
indica la marcha seleccionada.
Modo manual temporal en modo de
conducción D
El cambio de palanca manual
también es posible en modo automá‐
tico D. Cuando finalice el funciona‐
miento del cambio manual, el cambio
pasa a modo automático D después
de un tiempo determinado.
Para interrumpir el modo manual y
volver a D, realice una de las accio‐
nes siguientes:
● Pulse la palanca + durante
1 segundo.
● Mueva la palanca de cambios hacia la izquierda al modo
manual y vuelva a la posición D.
Si el vehículo está en parada y el
motor al ralentí, el cambio permanece en modo manual temporalmente. Secambia a modo automático cuando
se acciona el pedal del acelerador
durante un tiempo determinado, y no
se ha realizado ningún cambio de
palanca en el volante.
Indicaciones generales
Si se selecciona una marcha más
larga circulando a una velocidad
demasiado baja, o bien una marcha
más corta a una velocidad dema‐
siado alta, no se produce el cambio
de marcha. Esto puede causar la
aparición de un mensaje en el centro
de información del conductor.
En el modo manual no se produce el
cambio automático a una marcha
superior con regímenes de revolucio‐ nes altos del motor, excepto acti‐
vando la función de reducción de
velocidad.
Indicación de cambio de marcha
El símbolo R o S con un número al
lado se indica cuando se recomienda un cambio de marcha por motivos de
ahorro de combustible.
La indicación de cambio aparece
solamente en modo manual.Programas electrónicos de
marcha
● Mediante el aumento del régimen
del motor, el programa de tempe‐ ratura de funcionamiento pone el
catalizador rápidamente a la temperatura necesaria.
● Cuando está conectado el modo SPORT , el cambio de marcha se
produce a regímenes más eleva‐ dos (excepto con el regulador de
velocidad conectado). Modo
SPORT 3 186.
● Se utilizan programas especiales
para adaptar automáticamente
los puntos del cambio al subir o
bajar pendientes.
● En condiciones de nieve o hielo o sobre superficies resbaladizas,el control de cambio electrónicopermite al conductor seleccionar
manualmente la primera,
segunda o tercera marcha para
arrancar.
Función "kickdown"
Si se pisa el pedal del acelerador más
allá del tope de pisar a fondo se
producirá una aceleración máxima

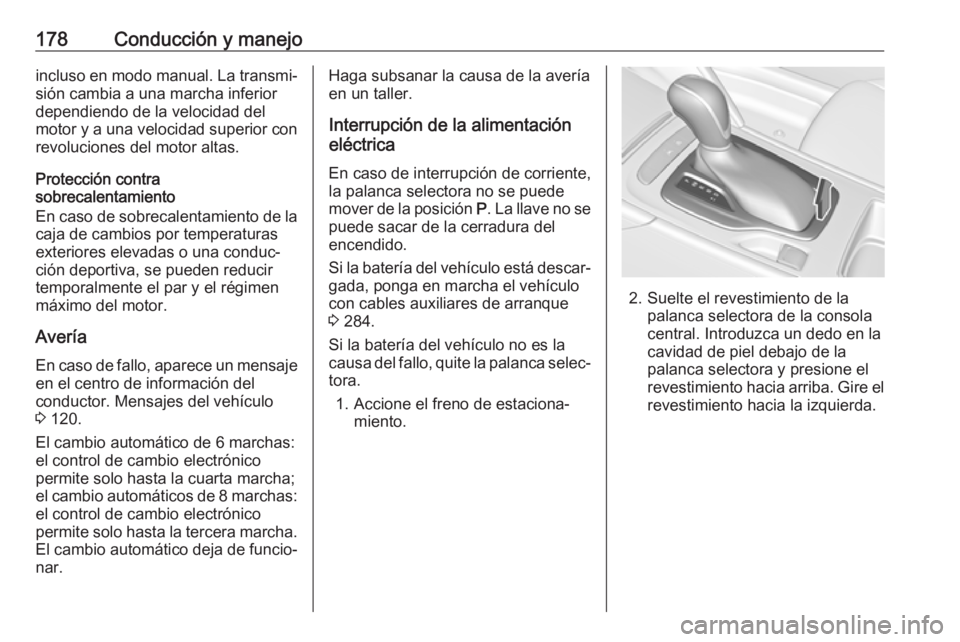

178Conducción y manejoincluso en modo manual. La transmi‐
sión cambia a una marcha inferior
dependiendo de la velocidad del
motor y a una velocidad superior con
revoluciones del motor altas.
Protección contra
sobrecalentamiento
En caso de sobrecalentamiento de la caja de cambios por temperaturas
exteriores elevadas o una conduc‐
ción deportiva, se pueden reducir temporalmente el par y el régimenmáximo del motor.
Avería En caso de fallo, aparece un mensajeen el centro de información del
conductor. Mensajes del vehículo
3 120.
El cambio automático de 6 marchas: el control de cambio electrónico
permite solo hasta la cuarta marcha; el cambio automáticos de 8 marchas:
el control de cambio electrónico
permite solo hasta la tercera marcha. El cambio automático deja de funcio‐
nar.Haga subsanar la causa de la avería
en un taller.
Interrupción de la alimentación
eléctrica
En caso de interrupción de corriente,
la palanca selectora no se puede
mover de la posición P. La llave no se
puede sacar de la cerradura del
encendido.
Si la batería del vehículo está descar‐
gada, ponga en marcha el vehículo
con cables auxiliares de arranque 3 284.
Si la batería del vehículo no es la causa del fallo, quite la palanca selec‐ tora.
1. Accione el freno de estaciona‐ miento.
2. Suelte el revestimiento de la palanca selectora de la consola
central. Introduzca un dedo en la cavidad de piel debajo de la
palanca selectora y presione el
revestimiento hacia arriba. Gire el revestimiento hacia la izquierda.
