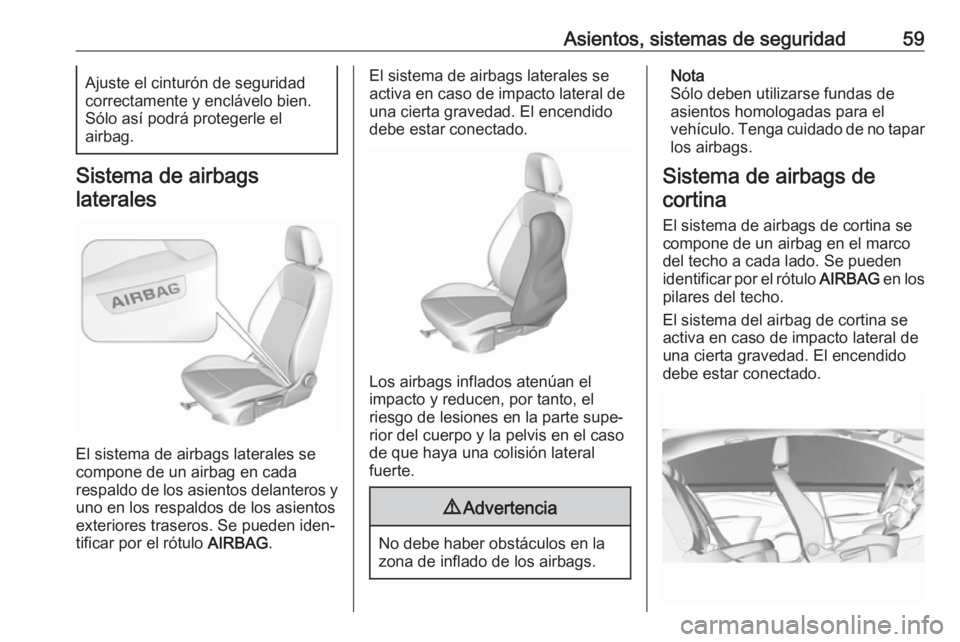

Asientos, sistemas de seguridad59Ajuste el cinturón de seguridad
correctamente y enclávelo bien.
Sólo así podrá protegerle el
airbag.
Sistema de airbags
laterales
El sistema de airbags laterales se
compone de un airbag en cada
respaldo de los asientos delanteros y
uno en los respaldos de los asientos
exteriores traseros. Se pueden iden‐
tificar por el rótulo AIRBAG.
El sistema de airbags laterales se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar los airbags.
Sistema de airbags de cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.

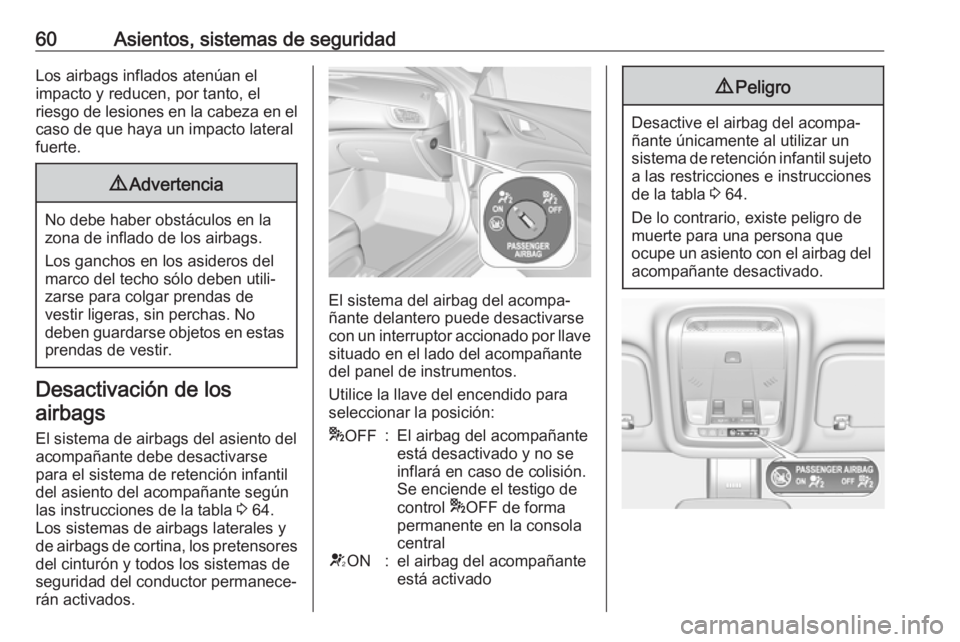

60Asientos, sistemas de seguridadLos airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la cabeza en el caso de que haya un impacto lateral
fuerte.9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de
vestir ligeras, sin perchas. No
deben guardarse objetos en estas
prendas de vestir.
Desactivación de los
airbags
El sistema de airbags del asiento del acompañante debe desactivarse
para el sistema de retención infantil del asiento del acompañante según
las instrucciones de la tabla 3 64.
Los sistemas de airbags laterales y
de airbags de cortina, los pretensores
del cinturón y todos los sistemas de
seguridad del conductor permanece‐
rán activados.
El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave
situado en el lado del acompañante
del panel de instrumentos.
Utilice la llave del encendido para
seleccionar la posición:
* OFF:El airbag del acompañante
está desactivado y no se
inflará en caso de colisión.
Se enciende el testigo de
control *OFF de forma
permanente en la consola
centralV ON:el airbag del acompañante
está activado9 Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto a las restricciones e instrucciones
de la tabla 3 64.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.

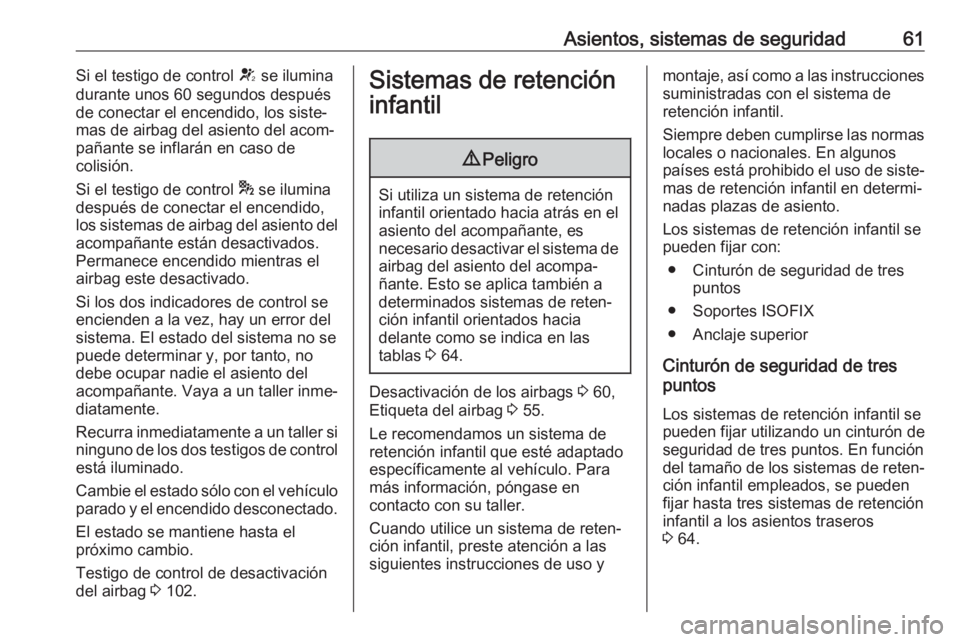

Asientos, sistemas de seguridad61Si el testigo de control V se ilumina
durante unos 60 segundos después
de conectar el encendido, los siste‐
mas de airbag del asiento del acom‐
pañante se inflarán en caso de
colisión.
Si el testigo de control * se ilumina
después de conectar el encendido,
los sistemas de airbag del asiento del
acompañante están desactivados.
Permanece encendido mientras el
airbag este desactivado.
Si los dos indicadores de control se
encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Recurra inmediatamente a un taller si
ninguno de los dos testigos de control
está iluminado.
Cambie el estado sólo con el vehículo parado y el encendido desconectado.
El estado se mantiene hasta el
próximo cambio.
Testigo de control de desactivación
del airbag 3 102.Sistemas de retención
infantil9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es
necesario desactivar el sistema de airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia
delante como se indica en las
tablas 3 64.
Desactivación de los airbags 3 60,
Etiqueta del airbag 3 55.
Le recomendamos un sistema de
retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas locales o nacionales. En algunos
países está prohibido el uso de siste‐
mas de retención infantil en determi‐
nadas plazas de asiento.
Los sistemas de retención infantil se
pueden fijar con:
● Cinturón de seguridad de tres puntos
● Soportes ISOFIX
● Anclaje superior
Cinturón de seguridad de tres
puntos
Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos. En función
del tamaño de los sistemas de reten‐
ción infantil empleados, se pueden
fijar hasta tres sistemas de retención
infantil a los asientos traseros
3 64.

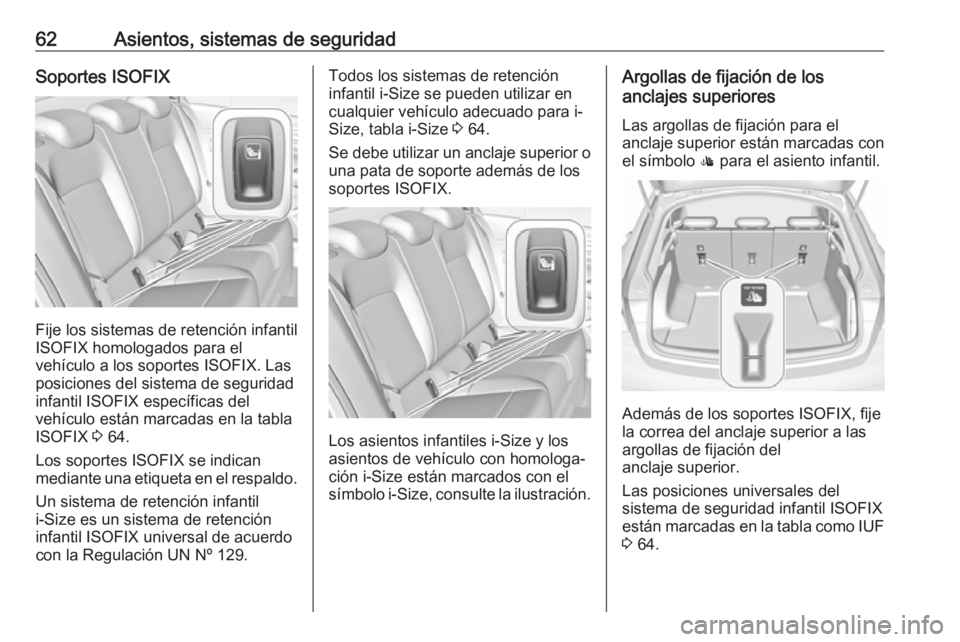

62Asientos, sistemas de seguridadSoportes ISOFIX
Fije los sistemas de retención infantil
ISOFIX homologados para el
vehículo a los soportes ISOFIX. Las
posiciones del sistema de seguridad
infantil ISOFIX específicas del
vehículo están marcadas en la tabla ISOFIX 3 64.
Los soportes ISOFIX se indican
mediante una etiqueta en el respaldo.
Un sistema de retención infantil
i-Size es un sistema de retención
infantil ISOFIX universal de acuerdo
con la Regulación UN Nº 129.
Todos los sistemas de retención
infantil i-Size se pueden utilizar en
cualquier vehículo adecuado para i-
Size, tabla i-Size 3 64.
Se debe utilizar un anclaje superior o una pata de soporte además de los
soportes ISOFIX.
Los asientos infantiles i-Size y los
asientos de vehículo con homologa‐ ción i-Size están marcados con el
símbolo i-Size, consulte la ilustración.
Argollas de fijación de los
anclajes superiores
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.
Además de los soportes ISOFIX, fije
la correa del anclaje superior a las
argollas de fijación del
anclaje superior.
Las posiciones universales del
sistema de seguridad infantil ISOFIX
están marcadas en la tabla como IUF
3 64.

Asientos, sistemas de seguridad63Selección del sistema correctoLos asientos traseros son el lugarmás adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.
Son apropiados los sistemas de
retención que cumplen con regulacio‐
nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de retención infantil según las leyes y los
reglamentos locales.
Se recomiendan los siguientes siste‐
mas de retención infantil para las siguientes clases de peso:
Maxi Cosi Cabriofix para niños de
hasta 13 kg para el grupo 0, grupo 0+ y Duo Plus para niños de 13 kg a18 kg del grupo I.
Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.Asegúrese de que la posición de
montaje del sistema de retención infantil en el vehículo sea correcta,
consulte las tablas siguientes.
Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.
Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

64Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Clase de peso
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgXU 1,2U/L 3UGrupo 0+: hasta 13 kgXU1,2U/L 3UGrupo I: de 9 a 18 kgXU1,2U/L 3,4U4Grupo II: de 15 a 25 kgU1,2XU/L 3,4U4Grupo III: de 22 a 36 kgU1,2XU/L 3,4U4U:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o
'semiuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hasta
una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de anclaje superior2:mueva el asiento hacia arriba todo lo que sea necesario y ajuste el respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón esté tenso en el lado de la hebilla3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo
que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde

Asientos, sistemas de seguridad65Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX
Clase de pesoClase de
tamañoFijación
En el asiento del acompañanteEn los asientos
exteriores
traserosEn el asiento
central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupo 0+: hasta 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupo I: de 9 a 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrupo II: de 15 a 25 kgXXIL3,4XGrupo III: de 22 a 36 kgXXIL3,4X

66Asientos, sistemas de seguridadIL:adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'semiu‐
niversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la
lista de tipos de vehículo del sistema de retención infantil)IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados para su uso en esta clase de pesoX:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo
que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso
de 9 a 18 kgB - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kgB1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kgC - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kgD - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kgE - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg

Asientos, sistemas de seguridad67F- ISO/L1:sistema de retención infantil de orientación lateral izquierda (capazo)G - ISO/L2:sistema de retención infantil de orientación lateral derecha (capazo)
Opciones permitidas para el montaje de un sistema de retención infantil i-Size con soportes ISOFIX
En el asiento del acompañante
En los asientos exteriores traserosEn el asiento central trasero
airbag activadoairbag desactivadoSistemas de
retención infantil i-
SizeXXi - UXi - U:adecuado para sistemas de retención infantil orientados hacia delante y hacia atrás i-Size "universales"X:posición de asiento no adecuada para sistemas de retención infantil i-Size "universales"

68Asientos, sistemas de seguridadSistema de protección
del peatón
Capó activo
El sistema de protección del peatón
puede ayudar a reducir la lesión de
los peatones en caso de una colisión frontal.
Cuando los sensores del paracho‐ ques delantero detectan un determi‐
nado impacto en el rango de veloci‐
dad de 25 km/h a 50 km/h, la parte
trasera del capó se elevará para
reducir las lesiones en la cabeza de
los peatones.
Además, el parachoques delantero
está diseñado para reducir las lesio‐
nes en las piernas de los peatones.
El capó activo se puede activar sola‐
mente una vez y permanece en posi‐
ción levantada. Aparece un mensaje
en el centro de información del
conductor.
Solicite ayuda en un taller lo antes
posible, por ello, adapte el estilo de
conducción, para tener a los actua‐
dores, bisagras y el capó reemplaza‐ dos.9 Advertencia
No conduzca con el capó levan‐
tado.
9 Advertencia
Después de cualquier accidente
frontal, es posible que el paracho‐ ques delantero pueda parecer
intacto, sin embargo, los sensores pueden resultar dañados.
Consulte en un taller para compro‐
bar que los sensores funcionan
correctamente.
Es posible que el sistema no se active en las siguientes condiciones:
● El impacto está fuera del rango del sensor.
● Los sensores están dañados o bloqueados por accesorios.
● El capó está bloqueado por hielo
o nieve.
● La velocidad del vehículo no está
en el rango.
● El objeto es demasiado pequeño.
Bajando el capó manualmente9Advertencia
Después de que se haya activado
el sistema, las bisagras del capó
están calientes. No toque sus
componentes.
Para bajar manualmente el capó acti‐
vado para conducir al próximo taller:
1. Levante la palanca de desblo‐ queo del capó.
2. Presione el cierre de seguridad hacia el lateral izquierdo del
vehículo.
3. Abra el capó aproximadamente 20 cm y bájelo lentamente sin
pillarse.
4. Presione el capó con las dos manos en las esquinas posterio‐
res en pequeños pasos alter‐
nando entre el lado derecho y el izquierdo.
