Page 221 of 329

Conducerea şi utilizarea autovehiculului219● Manevra reuşită de parcare esteindicată printr-un simbol derulant
şi un semnal sonor.
● Anularea unei manevre de parcare.
Priorităţi de afişare
Indicaţia sistemului avansat de
asistenţă la parcare din Centrul de informaţii pentru şofer poate fi
inhibată prin mesajele autovehiculului
care au o prioritate ridicată. După
aprobarea mesajului prin apăsarea
SET/CLR de pe maneta de
semnalizare a direcţiei sau 9 de pe
volan, instrucţiunile sistemului
avansat de asistenţă la parcare vor fi
afişate din nou, iar manevra de
parcare se poate continua.
Dezactivarea
Sistemul este dezactivat prin:
● o apăsare scurtă a (
● manevre de parcare reuşite
● conducerea la o viteză mai mare de 30 km/h în timpul căutării unui
loc de parcare● conducerea la o viteză mai mare de 8 km/h în timpul ghidării în
parcare
● detectarea intervenţiei şoferului asupra volanului
● depăşirea numărului maxim al comutărilor treptelor de viteză:
8 cicluri la parcarea laterală sau
5 cicluri la parcarea
perpendiculară
● decuplarea contactului
Dezactivarea de către şofer sau de către sistem în timpul manevrelor va
fi indicată de Parking Deactivated
(Asistenţă la parcare dezactivată) pe
afişaj. Suplimentar, se aude un
semnal sonor.
Defecţiuni
Apare un mesaj când:
● Există o defecţiune în sistem.
● Şoferul nu a finalizat cu succes parcarea.
● Sistemul nu este funcţional.
● Se aplică oricare dintre justificările dezactivării de mai
sus.Dacă în timpul instrucţiunilor de
parcare este detectat un obiect, pe
afişaj apare Stop (Opriţi).
Îndepărtarea obiectului va reînnoi
manevra de parcare. Dacă obiectul
nu este înlăturat, sistemul va fi
dezactivat. O apăsare lungă a ( va
activa sistemul pentru căutarea unui nou loc de parcare.
Observaţii de bază privind
sistemele de asistenţă la parcare9 Avertisment
În unele situaţii, diferitele
suprafeţe reflectante ale unor
obiecte, precum şi surse de
zgomot exterioare, pot cauza
nedetectarea obstacolelor de
către sistem.
Se va acorda o atenţie specială
obstacolelor ce pot avaria partea inferioară a barei de protecţie.
Page 222 of 329

220Conducerea şi utilizarea autovehicululuiAtenţie
Performanţa sistemului poate fi
redusă când senzorii sunt
acoperiţi, de ex., cu gheaţă sau cu zăpadă.
Performanţa sistemului de
asistenţă la parcare poate fi
redusă datorită supraîncărcării.
În cazul existenţei în vecinătate a
unor autovehicule mai înalte (de
exemplu, autovehicule de teren,
mini-furgonete, furgonete), se
aplică anumite condiţii speciale. Identificarea obiectelor şi
indicarea distanţei corecte în
partea superioară a
autovehiculului nu poate fi
garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemele de asistenţă la parcare
nu detectează obiecte din afara
domeniului de detecţie.
Notă
Este posibil ca senzorul să
detecteze un obiect inexistent
determinat de o perturbaţie de ecou
de la un zgomot acustic sau de la
nealinieri mecanice externe (se pot
produce alarme false sporadice).
Asiguraţi-vă că plăcuţa de
înmatriculare din faţă este montată
corect (nu este îndoită şi nu prezintă
spaţii faţă de bara de protecţie pe
partea stângă sau dreaptă) şi că
senzorii sunt în poziţie.
Sistemul avansat de asistenţă la
parcare s-ar putea să nu
reacţioneze la modificările de spaţiu de parcare disponibil în cursul
manevrelor de parcare. Sistemul
poate detecta o intrare, o poartă, o
curte sau chiar o intersecţie ca fiind
un loc de parcare. După ce aţi
selectat treapta marşarier, sistemul
va iniţia manevra de parcare.
Verificaţi disponibilitatea locului de
parcare sugerat.
Suprafeţele accidentate, de ex.
şantierele, nu sunt detectate de
sistem. Şoferul îşi asumă
responsabilitatea.Notă
Autovehiculele noi necesită o
calibrare în timpul primei utilizări.
Pentru o ghidare optimă la parcare,
se impune parcurgerea unei distanţe
de cel puţin 10 km cu multe curbe.
Sistemul este calibrat la roţile
prevăzute din fabrică. Performanţele de parcare sunt modificate prin
folosirea altor anvelope sau a roţilor
de alte dimensiuni.
Sistemul de avertizare privind unghiul mort dinlateral
Sistemul de avertizare punct mort
lateral detectează şi raportează
obiecte pe oricare parte a
autovehiculului, încadrându-se într-o
zonă de „unghi mort”. Sistemul
afişează o alertă vizuală în fiecare
oglindă laterală retrovizoare, la
detectarea obiectelor care ar putea
să nu fie vizibile în oglinzile
retrovizoare interioare şi exterioare.
Senzorii radar pentru sistemul de
avertizare punct mort lateral sunt
amplasaţi în bara de protecţie spate.

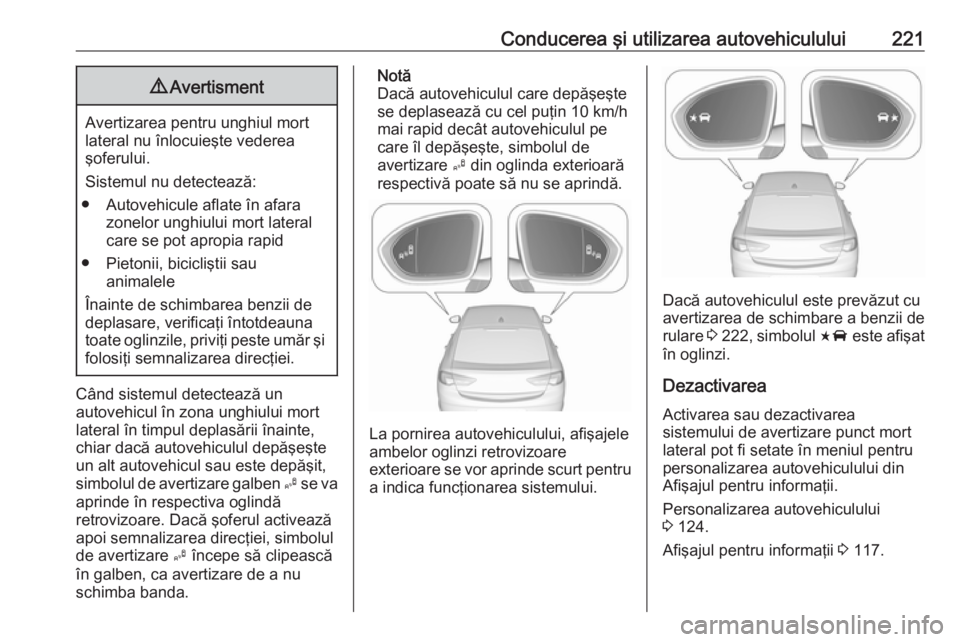

Page 223 of 329

Conducerea şi utilizarea autovehiculului2219Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează:
● Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid
● Pietonii, bicicliştii sau animalele
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte
un alt autovehicul sau este depăşit,
simbolul de avertizare galben B se va
aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare B începe să clipească
în galben, ca avertizare de a nu
schimba banda.
Notă
Dacă autovehiculul care depăşeşte
se deplasează cu cel puţin 10 km/h
mai rapid decât autovehiculul pe
care îl depăşeşte, simbolul de
avertizare B din oglinda exterioară
respectivă poate să nu se aprindă.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Dacă autovehiculul este prevăzut cu
avertizarea de schimbare a benzii de
rulare 3 222 , simbolul F este afişat
în oglinzi.
Dezactivarea Activarea sau dezactivarea
sistemului de avertizare punct mort
lateral pot fi setate în meniul pentru
personalizarea autovehiculului din
Afişajul pentru informaţii.
Personalizarea autovehiculului
3 124.
Afişajul pentru informaţii 3 117.
Page 224 of 329

222Conducerea şi utilizarea autovehicululuiDezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru
şofer.
Zone de detectare
Zonele de detectare încep de la bara
de protecţie din spate şi se extind la
aproximativ 3 metri în spate şi în
lateral. Înălţimea zonei este cuprinsă între aproximativ jumătate de metru şi
doi metri de la sol.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă
sau dacă este fixat un suport pentru
biciclete.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele,
stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.
Limitările sistemului
Avertizările pierdute ocazional pot
apărea în circumstanţe normale şi
numărul lor va creşte în condiţii de
umiditate.Este posibil ca sistemul să nu
funcţioneze corect când:
● Gheaţă, zăpadă, noroi, autocolante, magneţi, plăci
metalice sau un alt obiect
acoperă senzorii.
● Condusul în timpul furtunilor.
● Autovehiculul a suferit un accident sau dacă zona din jurul
senzorului de detectare este
avariată sau nu este corect
reparată.
● Există modificări extreme ale temperaturilor.
● Autovehiculul tractează o remorcă.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare,
simbolurile din oglinzi se vor aprinde permanent, iar pe Centrul de
informaţii pentru şofer se afişează un mesaj. Apelaţi la un atelier service
autorizat pentru asistenţă.Avertizare de schimbare a
benzii de rulare
Suplimentar faţă de sistemul de
avertizare unghi mort lateral 3 220,
avertizarea de schimbare a benzii de
rulare recunoaşte autovehiculele
care se apropie rapid din spate pe
benzi paralele, de lângă autovehiculul
dumneavoastră.
Dacă autovehiculul este prevăzut cu
avertizare de schimbare a benzii de
rulare, atunci sistemul de avertizare
unghi mort lateral este întotdeauna
inclus.
Sistemul alertează vizual în fiecare
oglindă retrovizoare exterioară la
detectarea autovehiculelor care se
apropie rapid din spate.
Senzorii pentru distanţă radar sunt
amplasaţi în bara de protecţie spate.
Page 225 of 329

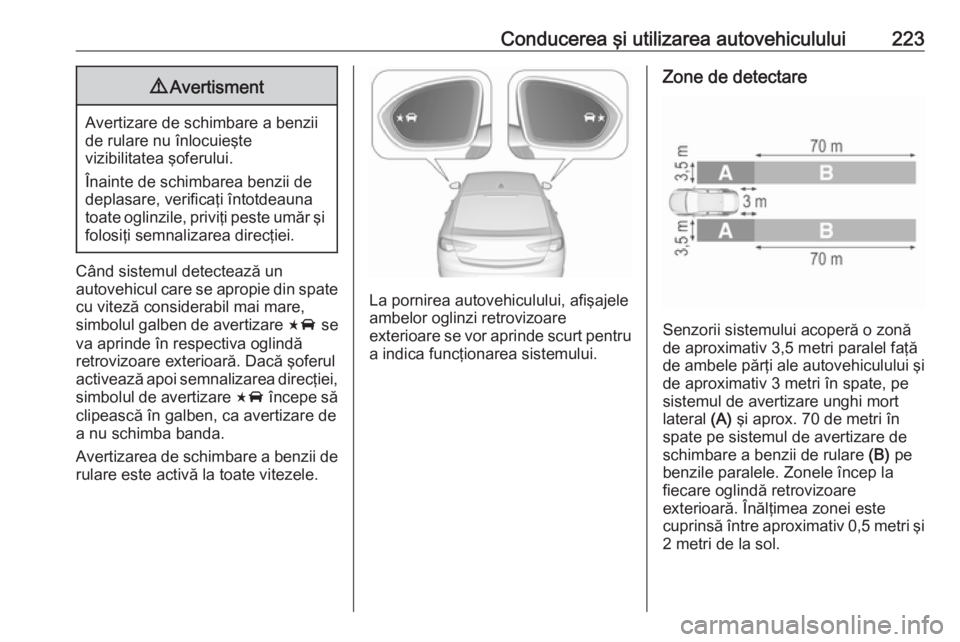

Conducerea şi utilizarea autovehiculului2239Avertisment
Avertizare de schimbare a benzii
de rulare nu înlocuieşte
vizibilitatea şoferului.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul care se apropie din spate
cu viteză considerabil mai mare,
simbolul galben de avertizare F se
va aprinde în respectiva oglindă
retrovizoare exterioară. Dacă şoferul
activează apoi semnalizarea direcţiei, simbolul de avertizare F începe să
clipească în galben, ca avertizare de
a nu schimba banda.
Avertizarea de schimbare a benzii de
rulare este activă la toate vitezele.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Zone de detectare
Senzorii sistemului acoperă o zonă
de aproximativ 3,5 metri paralel faţă
de ambele părţi ale autovehiculului şi
de aproximativ 3 metri în spate, pe
sistemul de avertizare unghi mort
lateral (A) şi aprox. 70 de metri în
spate pe sistemul de avertizare de
schimbare a benzii de rulare (B) pe
benzile paralele. Zonele încep la
fiecare oglindă retrovizoare
exterioară. Înălţimea zonei este
cuprinsă între aproximativ 0,5 metri şi
2 metri de la sol.
Page 226 of 329

224Conducerea şi utilizarea autovehicululuiDezactivareaActivarea sau dezactivarea
sistemului de avertizare a schimbării
benzii de rulare pot fi setate în meniul pentru personalizarea
autovehiculului din Afişajul pentru
informaţii.
Personalizarea autovehiculului
3 124.
Afişajul pentru informaţii 3 117.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Dezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru
şofer.
Limitările sistemului
În condiţii normale sau la viraje
strânse, pot apărea alerte ratate ocazional. Sistemul poate alerta
temporar asupra obiectelor din
unghiul mort în anumite condiţii
meteo (ploaie, grindină etc.).
Condusul pe carosabil umed sau la
trecerea de la zone uscate la zone
umede poate produce aprinderea lămpii de control F, deoarece
stropirea cu apă poate fi consideratăca obiect. În caz contrar, lampa de
control F se poate aprinde datorită
balustradelor, semnelor de circulaţie,
copacilor, arbuştilor sau altor obiecte
fixe. Aceasta este funcţionarea
normală, iar sistemul nu trebuie
reparat.
Este posibil ca sistemul să nu
funcţioneze corect când:
● Gheaţă, zăpadă, noroi, autocolante, magneţi, plăci
metalice sau un alt obiect
acoperă senzorii.
● Condusul în timpul furtunilor.
● Autovehiculul a suferit un accident sau dacă zona din jurul
senzorului de detectare este
avariată sau nu este corect
reparată.
● Există modificări extreme ale temperaturilor.
● Autovehiculul tractează o remorcă.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer seafişează un mesaj. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Notă
După producţie, sistemul necesită o
calibrare. Pentru performanţe
optime, conduceţi cât mai curând
posibil pe o şosea dreaptă cu
obiecte pe marginea drumului,
de ex. balustrade şi bariere pe o
anumită distanţă.
Sistem de vizualizare panoramică
Acest sistem permite ca vizualizarea
împrejurimilor autovehiculului să fie
afişată aproape ca o imagine la 360º în afişajul pentru informaţii, ca o
panoramă.
Sistemul foloseşte patru camere: ● cameră spate, montată în hayon
● cameră faţă, montată în grila faţă, sub emblemă
● camere laterale, amplasate în partea inferioară a ambelor
oglinzi retrovizoare exterioare.
Page 227 of 329

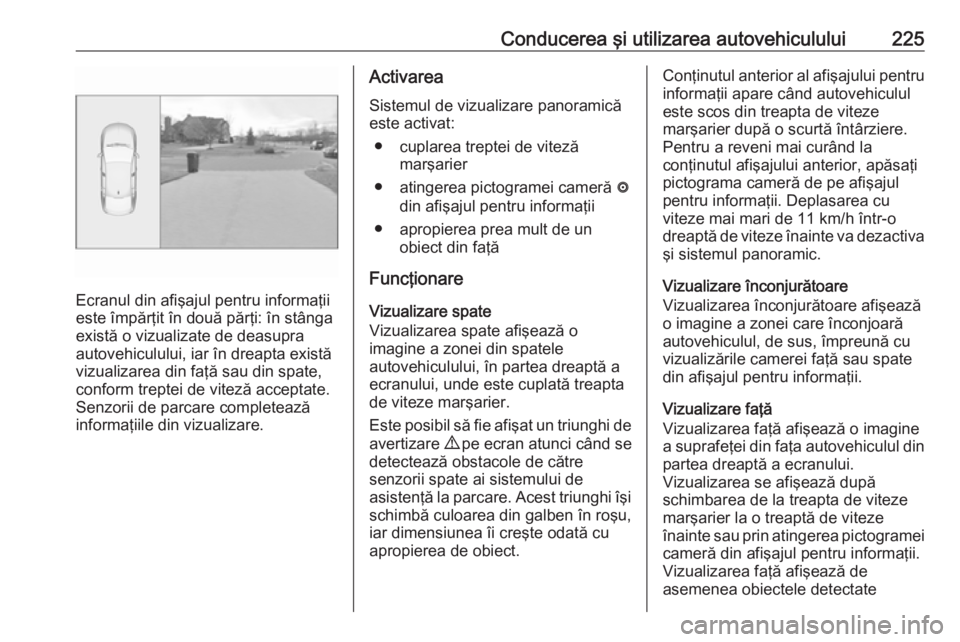

Conducerea şi utilizarea autovehiculului225
Ecranul din afişajul pentru informaţii
este împărţit în două părţi: în stânga
există o vizualizate de deasupra
autovehiculului, iar în dreapta există
vizualizarea din faţă sau din spate,
conform treptei de viteză acceptate.
Senzorii de parcare completează
informaţiile din vizualizare.
Activarea
Sistemul de vizualizare panoramică
este activat:
● cuplarea treptei de viteză marşarier
● atingerea pictogramei cameră ë
din afişajul pentru informaţii
● apropierea prea mult de un obiect din faţă
Funcţionare
Vizualizare spate
Vizualizarea spate afişează o
imagine a zonei din spatele
autovehiculului, în partea dreaptă a
ecranului, unde este cuplată treapta
de viteze marşarier.
Este posibil să fie afişat un triunghi de avertizare 9 pe ecran atunci când se
detectează obstacole de către
senzorii spate ai sistemului de
asistenţă la parcare. Acest triunghi îşi
schimbă culoarea din galben în roşu,
iar dimensiunea îi creşte odată cu
apropierea de obiect.Conţinutul anterior al afişajului pentru informaţii apare când autovehiculul
este scos din treapta de viteze
marşarier după o scurtă întârziere.
Pentru a reveni mai curând la
conţinutul afişajului anterior, apăsaţi
pictograma cameră de pe afişajul
pentru informaţii. Deplasarea cu
viteze mai mari de 11 km/h într-o
dreaptă de viteze înainte va dezactiva şi sistemul panoramic.
Vizualizare înconjurătoare
Vizualizarea înconjurătoare afişează
o imagine a zonei care înconjoară
autovehiculul, de sus, împreună cu
vizualizările camerei faţă sau spate
din afişajul pentru informaţii.
Vizualizare faţă
Vizualizarea faţă afişează o imagine
a suprafeţei din faţa autovehiculul din
partea dreaptă a ecranului.
Vizualizarea se afişează după
schimbarea de la treapta de viteze marşarier la o treaptă de viteze
înainte sau prin atingerea pictogramei cameră din afişajul pentru informaţii.
Vizualizarea faţă afişează de
asemenea obiectele detectate
Page 228 of 329

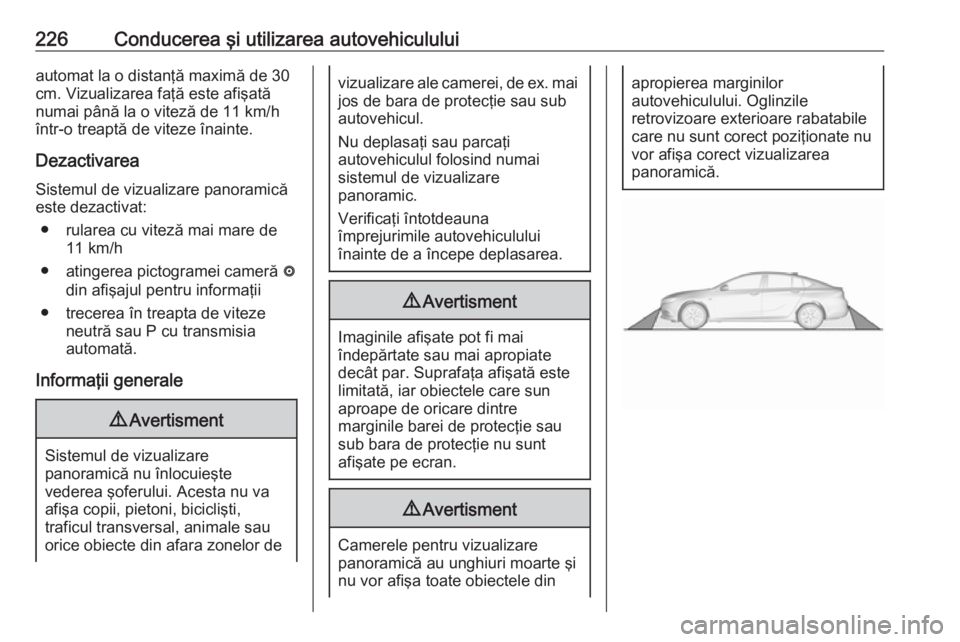

226Conducerea şi utilizarea autovehicululuiautomat la o distanţă maximă de 30
cm. Vizualizarea faţă este afişată
numai până la o viteză de 11 km/h într-o treaptă de viteze înainte.
Dezactivarea Sistemul de vizualizare panoramică
este dezactivat:
● rularea cu viteză mai mare de 11 km/h
● atingerea pictogramei cameră ë
din afişajul pentru informaţii
● trecerea în treapta de viteze neutră sau P cu transmisia
automată.
Informaţii generale9 Avertisment
Sistemul de vizualizare
panoramică nu înlocuieşte
vederea şoferului. Acesta nu va afişa copii, pietoni, biciclişti,
traficul transversal, animale sau
orice obiecte din afara zonelor de
vizualizare ale camerei, de ex. mai jos de bara de protecţie sau sub
autovehicul.
Nu deplasaţi sau parcaţi
autovehiculul folosind numai
sistemul de vizualizare
panoramic.
Verificaţi întotdeauna
împrejurimile autovehiculului
înainte de a începe deplasarea.9 Avertisment
Imaginile afişate pot fi mai
îndepărtate sau mai apropiate
decât par. Suprafaţa afişată este
limitată, iar obiectele care sun
aproape de oricare dintre
marginile barei de protecţie sau
sub bara de protecţie nu sunt
afişate pe ecran.
9 Avertisment
Camerele pentru vizualizare
panoramică au unghiuri moarte şi
nu vor afişa toate obiectele din
apropierea marginilor
autovehiculului. Oglinzile
retrovizoare exterioare rabatabile
care nu sunt corect poziţionate nu vor afişa corect vizualizarea
panoramică.
Page 229 of 329

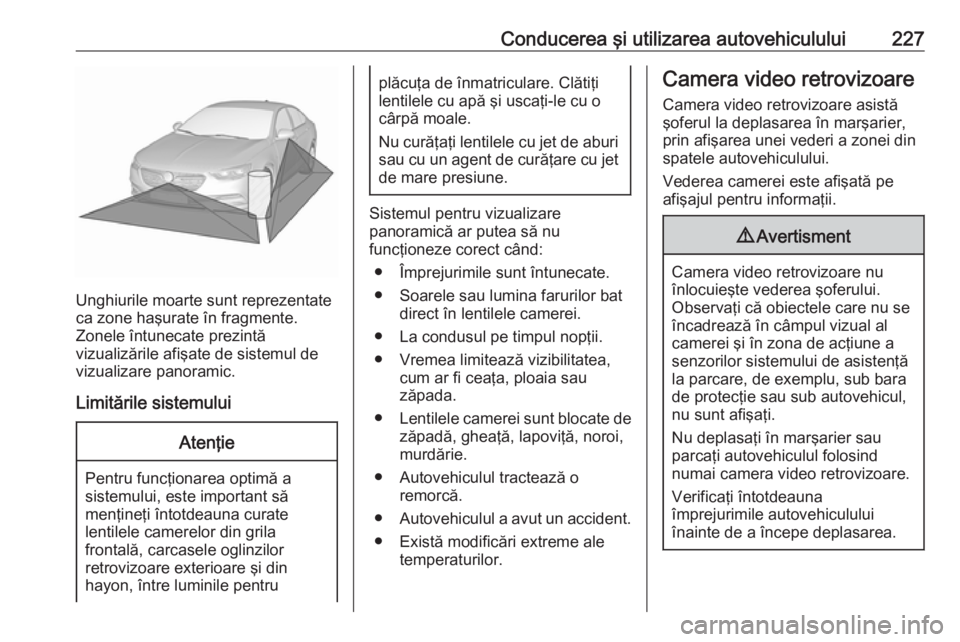

Conducerea şi utilizarea autovehiculului227
Unghiurile moarte sunt reprezentate
ca zone haşurate în fragmente.
Zonele întunecate prezintă
vizualizările afişate de sistemul de vizualizare panoramic.
Limitările sistemului
Atenţie
Pentru funcţionarea optimă a
sistemului, este important să
menţineţi întotdeauna curate
lentilele camerelor din grila
frontală, carcasele oglinzilor
retrovizoare exterioare şi din
hayon, între luminile pentru
plăcuţa de înmatriculare. Clătiţi
lentilele cu apă şi uscaţi-le cu o
cârpă moale.
Nu curăţaţi lentilele cu jet de aburi sau cu un agent de curăţare cu jet
de mare presiune.
Sistemul pentru vizualizare
panoramică ar putea să nu
funcţioneze corect când:
● Împrejurimile sunt întunecate.
● Soarele sau lumina farurilor bat direct în lentilele camerei.
● La condusul pe timpul nopţii. ● Vremea limitează vizibilitatea, cum ar fi ceaţa, ploaia sau
zăpada.
● Lentilele camerei sunt blocate de
zăpadă, gheaţă, lapoviţă, noroi,
murdărie.
● Autovehiculul tractează o remorcă.
● Autovehiculul a avut un accident.
● Există modificări extreme ale temperaturilor.
Camera video retrovizoare
Camera video retrovizoare asistă
şoferul la deplasarea în marşarier,
prin afişarea unei vederi a zonei din
spatele autovehiculului.
Vederea camerei este afişată pe
afişajul pentru informaţii.9 Avertisment
Camera video retrovizoare nu
înlocuieşte vederea şoferului.
Observaţi că obiectele care nu se
încadrează în câmpul vizual al
camerei şi în zona de acţiune a
senzorilor sistemului de asistenţă
la parcare, de exemplu, sub bara
de protecţie sau sub autovehicul,
nu sunt afişaţi.
Nu deplasaţi în marşarier sau
parcaţi autovehiculul folosind
numai camera video retrovizoare.
Verificaţi întotdeauna
împrejurimile autovehiculului
înainte de a începe deplasarea.
Page 230 of 329

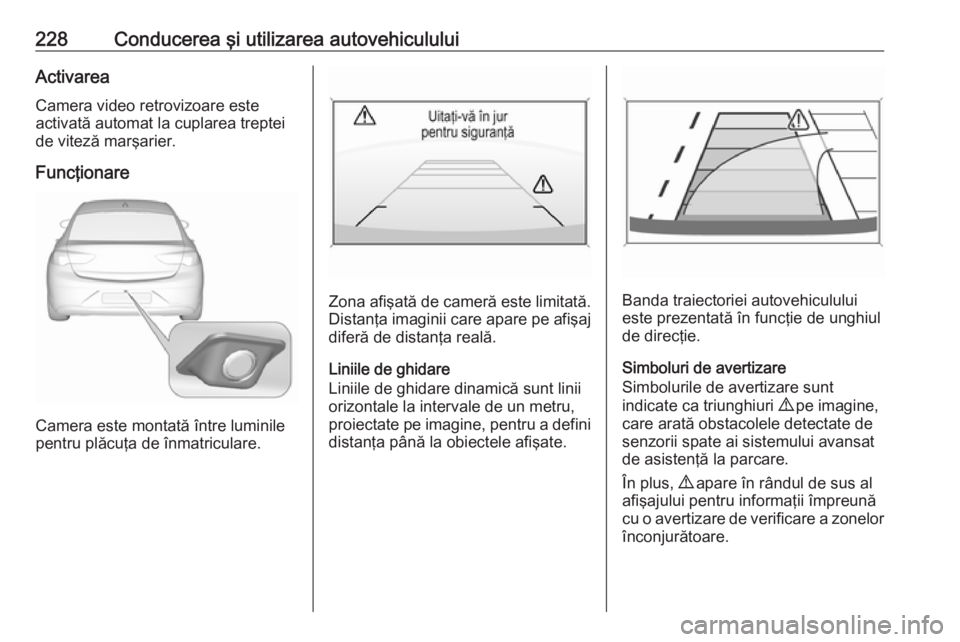

228Conducerea şi utilizarea autovehicululuiActivareaCamera video retrovizoare este
activată automat la cuplarea treptei
de viteză marşarier.
Funcţionare
Camera este montată între luminile
pentru plăcuţa de înmatriculare.
Zona afişată de cameră este limitată.
Distanţa imaginii care apare pe afişaj diferă de distanţa reală.
Liniile de ghidare
Liniile de ghidare dinamică sunt linii
orizontale la intervale de un metru,
proiectate pe imagine, pentru a defini
distanţa până la obiectele afişate.Banda traiectoriei autovehiculului
este prezentată în funcţie de unghiul
de direcţie.
Simboluri de avertizare
Simbolurile de avertizare sunt
indicate ca triunghiuri 9 pe imagine,
care arată obstacolele detectate de
senzorii spate ai sistemului avansat
de asistenţă la parcare.
În plus, 9 apare în rândul de sus al
afişajului pentru informaţii împreună
cu o avertizare de verificare a zonelor înconjurătoare.
